Турбированный газовый котел: принцип работы, достоинства и недостатки

Правила установки

Монтаж турбированного котла выполняется в строгом соответствии с проектной документацией. Установка газового оборудования регламентируется СНиП, санитарными нормами, экологической и пожарной безопасностью.

Основными нормами при монтаже являются требования к котельной

Важно соблюдать нормы подключения дымоходу, безопасной эксплуатации и периодического технического обслуживания. До начала отопительного сезона ежегодно проводятся осмотр и ремонты

Установить турбированный котёл можно своими руками. Однако стоит понимать, что если будут допущены нарушения при установке, то это может сказаться на эффективности работы.

Отличие котлов с закрытой камерой сгорания

Установка котлов с естественной тягой (открытого типа) будет оправдана в том случае, если в помещении уже есть традиционный дымоход и возможность забора воздуха из комнаты к горелке. При соблюдении этих условий продукты сгорания будут выводиться через дымоход за счет наличия в нем естественной тяги.

Газовые турбо котлы отопления закрытого типа являются более современным видом отопительного оборудования и обладают рядом преимуществ при монтаже и эксплуатации. Котлы такого вида могут быть порекомендованы к установке практически во всех типах помещений.

Для турбированного котла с принудительной тягой устанавливают коаксиальный дымоход, выводящийся на улицу через ближайшую стену.

принудительную вытяжку

Так же котлы с закрытой камерой сгорания могут разделяться на одно и двухконтурные.

Одноконтурные модели предназначены только для отопления, а газовые двухконтурные турбированные котлы отопления могут не только отапливать помещение, но и нагревать воду для ГВС.

Атмосферные и турбированные газовые котлы

По типу камеры сгорания, газовые котлы бывают: с открытой камерой сгорания (атмосферные) и с закрытой (турбированные).

Рассмотрим характеристики этих устройств более подробно.

Если в вашем доме есть дымоход, то лучше сделать свой выбор в пользу атмосферного котла. Если дымоход отсутствует или предусматривается отопление квартиры, то лучше отдать предпочтение турбированному.

В атмосферных газовых котлах газ сжигается в открытой камере сгорания, а выброс продуктов сгорания происходит естественным способом, т.е. через дымоход за счет притока воздуха с улицы.

В таком устройстве основным элементом, отвечающим за нагрев теплоносителя
, является атмосферная горелка, которая состоит из сопла, регулятора воздуха, эжекционной трубы, головки.

Функционирование заключается в смешивании двух сред и подачи их в конкретном направлении.

Воздух в котёл открытого типа поступает из помещения. Значит устанавливать его нужно исключительно в котельной.

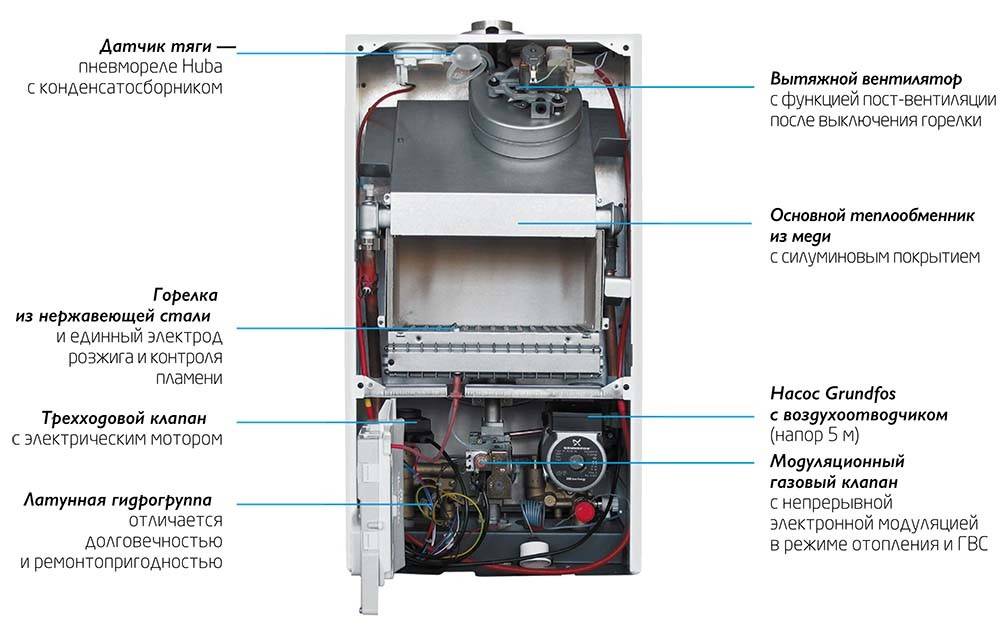

Устройство турбированного газового котла BAXI FOURTECH

В турбированных котлах камера сгорания закрытого типа. Это означает, что устройство полностью обособлено от воздушного пространства помещения.

Поэтому требования к помещению, в котором он может размещаться, не такие жёсткие как с атмосферным вариантом.

В таких агрегатах главный элемент — дутьевая горелка, а за подачу воздуха в ней отвечает вентилятор.

Благодаря этому топливо сжигается намного лучше.

В котлах такого типа продукты сгорания выводятся при помощи .

Отличия

Чтобы сделать правильный выбор и остановиться на более оптимальном варианте газового котла, следует ознакомиться и учесть все показатели и характеристики функционирования устройства.

Несомненно главное отличие атмосферных котлов от турбированных в устройстве камере сгорания и принципе работы. В конструкции турбированного агрегата установлено закрытое горелочное устройство, используется принудительный забор и отвод продуктов сгорания посредством нагнетания давления, или турбиной. Во время работы не сжигается воздух из помещения, используемого под котельную.

Помимо этого экземпляры атмосферного типа расходуют больше топлива. Производя их установку, обязательно нужно соблюдать нормы и требования, описанные в СНиП
. Так, например, такие котлы нельзя устанавливать в многоэтажных домах, закрывать корпус фасадом и т.д.

Преимущества и недостатки котлов

Основные достоинства котлов с открытой камерой сгорания:

работают тихо, не доставляя неудобств;
достаточно высокий КПД;
их легко обслуживать;
надежны;
могут работать при низком давлении газа (до 15 мбар).

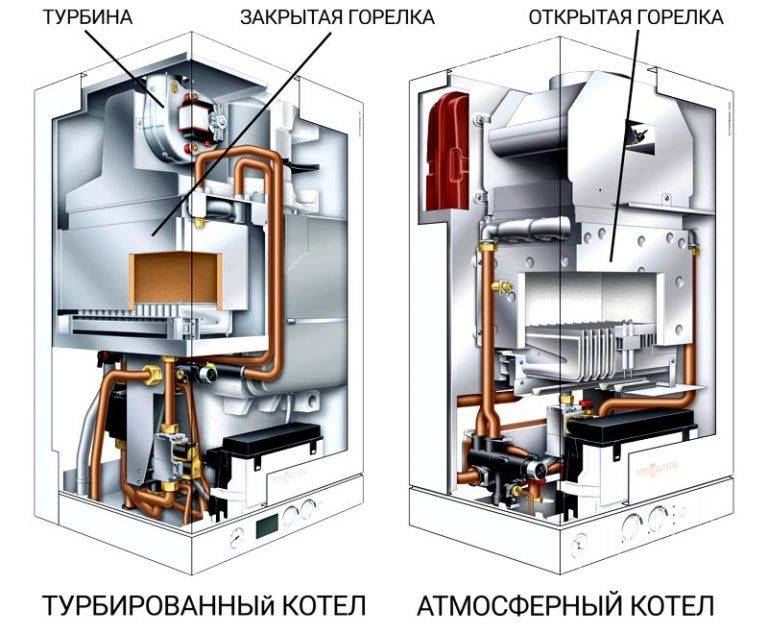

Атмосферный и турбированный газовый котёл

Недостатки атмосферных котлов:

небезопасны, поскольку имеют открытую камеру сгорания;
зависимы от тяги, для их оборудование обязательным условием является наличие приточно-вытяжной вентиляционной системы.

Преимущества котлов с закрытой камерой сгорания:

высокий КПД;
абсолютно безопасны в работе;
не нужно устанавливать целый дымоход, конструкция может функционировать с обычной коаксиальной трубой.

Недостатки турбированных агрегатов:

энергозависимы, не могу работать без электричества;
необходимо устанавливать конденсатосборник.

Теперь вы можете разобраться в особенностях атмосферных и турбированных, одноконтурных и двухконтурных газовых котлах. И сделать правильный выбор.

Особенности выбора места установки для газового атмосферного котла и его эксплуатации

Чтобы понять, какой котел лучше атмосферный или турбированный, использовать для конкретной отопительной системы нужно разобраться с некоторыми особенностями конструкции и принципом работы устройств.

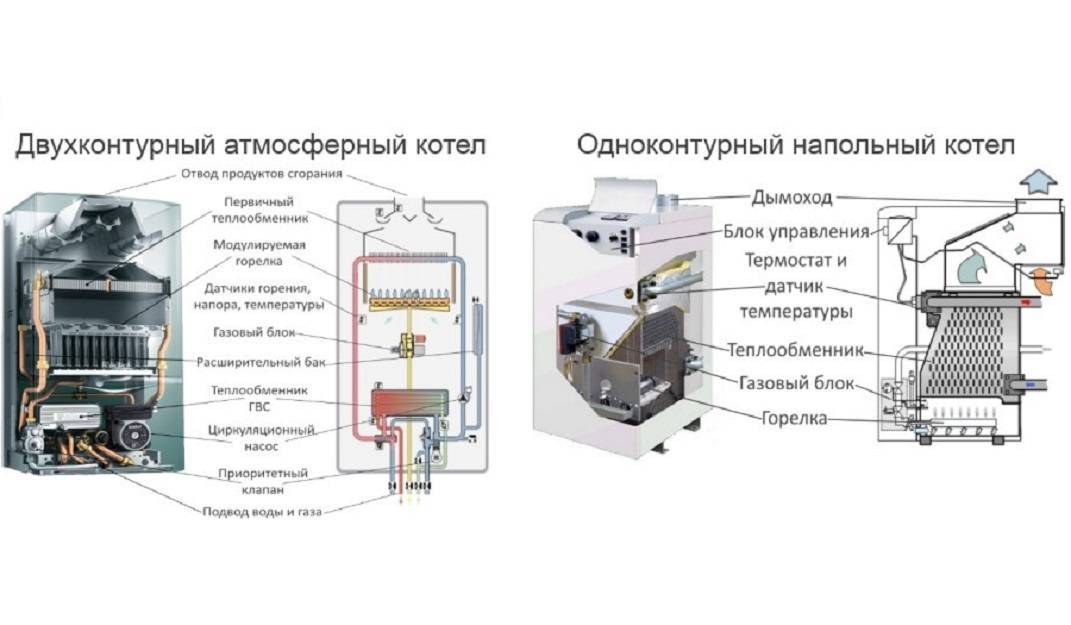

Атмосферный газовый котел по своему типу может быть настенным или напольным, а также одноконтурным, предназначенным только для работы с системой отопления дома или двухконтурным (с дополнительным змеевиком) – для подогрева воды.

В таком котле устанавливается камера сгорания открытого типа, то есть забор воздуха происходит напрямую, естественным способом. Именно из-за такой особенности, атмосферные установки располагаются в специальных помещениях-котельнях, оборудовать которое в частном загородном доме, как правило, не представляет особой проблемы. Но в том случае, если газовый котел планируется установить в квартире, то этот фактор становится не только недостатком, а и препятствием.

Кроме того, для отвода продуктов горения требуется устройство традиционного дымохода с выходом на крышу здания, что, опять же, вполне осуществимо в частном доме, но трудновыполнимо в многоквартирном. Исключения могут составлять квартиры старой постройки с уже существующими дымоходами, которые все же за давностью лет необходимо модернизировать, но процент таких домов невелик. В том случае, если предполагается установка атмосферного котла в загородном доме, то кроме оборудования котельной, потребуется на начальном этапе строительства спроектировать и устроить дымоход с учетом всех норм и правил. Обязательно в топочной следует оборудовать и эффективную систему вентиляции, которая будет обеспечивать приток нужного для процесса горения кислорода.

обычный, парапетный или турбированный котёл?

Настало время выбирать, чему дальше следить за комфортной температурой вашего жилища в холодные месяцы года. На самом деле выбор аппаратов для обогрева не так уж и велик. Много производителей, дизайнерских изысков, но структурно мало что изменилось.

Турбированный котёл

Парапетный котёл

Пламя газовой горелки греет теплообменник, через который проходит вода или антифриз вашей системы отопления и далее к радиаторам и тёплому полу, если таковой предусмотрен вашим проектом.

Отличие только в использовании материала для теплообменника, а они бывают трёх видов: медные, стальные и чугунные.

Современные котлы с медным теплообменником имеют более высокий КПД, а то быстрый прогрев системы, в сравнении с их стальными и чугунными братьями, естественно это влечёт за собой более экономный расход газа, меньшие габариты самого котла, при показателях ничуть не уступающих своим аналогам.

Обычные атмосферные котлы требуют постоянного доступа свежего воздуха для своей работы, топка связанна с помещением, в котором он расположен. Иногда это создаёт некоторые неудобства для вашего сосуществования. Если приток свежего воздуха ограничен, факторов может быть много, горелка котла будет тухнуть раз за разом, а это не очень хорошо, когда вы отсутствуете дома.

У большего количества дымоходных котлов теплообменники чугунные или стальные, а это для хозяина понимающего толк в экономии, ставит большой вопрос об этом варианте.

Парапетные котлы ушли от проблемы потухшей горелки из-за недостатка притока свежего воздуха, путём коаксиальной трубы, так сказать труба в трубе. Одна большая является поставщиком притока воздуха, а вторая — меньшая, является дымоходом. Монтируются на стене не выше подоконника из-за трубы, выходящей в стену. Этот тип аппаратов независим от помещения. Среди них большая часть теплообменников чугун и сталь.

Если сравнивать чугун и сталь, тогда КПД второй выше, но подверженность коррозии, не только внутренней, снижает их срок службы вдвое, в отличие от первого.

Большая часть котлов вешающихся на стену, как газовые колонки, являются аппаратами создающими тягу в топке за счёт вентилятора (турбины)

Среди них также хватает стальных теплообменников, которые удешевляют стоимость красивого современного котла, но если вы обратили внимание на этот тип, тогда не стоит размениваться по мелочам

С такими игрушками для взрослых идут в комплекте и защиты от нежелательных соседей и туча всякой-всячины. Возможны варианты с подключением к системе умный дом, всё что пожелаете, учитывайте и тот фактор, что без электричества эта красота безмолвна. Вот тут стоит задуматься, а надо ли вам всё это, когда вы этим никогда не будете пользоваться.

Львиная доля таких элементов декора двухконтурные, производство горячей воды в комплекте. Зачем газовая колонка, два в одном. Упускается из вида тот факт, что в случае выхода из строя одного из контуров, вторым вы не сможете пользоваться во время его ремонта. Некоторые ответственные мастера могут заниматься этим по нескольку дней.

Требования к жидкости, используемой для системы их контура, серьёзней, чем у предшественников. Жёсткая вода быстро приводит в негодность внутреннюю начинку.

Перед каждым сезоном отопления требуется ревизия специалистом, иначе, как это бывает, в самую стужу начнутся приключения с пропавшим теплом и теми, кто может его вернуть. Это сравнимо с автомобилем, если не производить периодические технические осмотры, проблем не избежать.

Турбированный котёл: устройство и специфика работы

Прежде чем устанавливать турбированный газовый котёл, желательно познакомиться с тем, как он устроен, и по какому принципу действует.

Прибор может применяться для отопления квартир, коттеджей и загородных домов. Он свободно «потянет» обогреть жилище любого размера. Рассчитан на использование в системе отопления, в которой предусмотрена принудительная циркуляция теплоносителя с помощью электронасосов.

По своему функционалу турбированные котлы бывают следующими:

одноконтурными (только для обогрева помещения);
двухконтурными (для обогрева помещения и обеспечения ГВС одновременно).

Газовый двухконтурный турбированный котёл имеют следующие эксплуатационные характеристики:

небольшие габариты;
бесшумность и отсутствие вибрации;
малый вес;
компактная и простая дымоходная система;
высокий уровень безопасности.

Стандартные газовые турбокотлы укомплектованы следующими конструктивными элементами:

закрытой камерой сгорания;
электронасосом;
турбиной;
расширительным бачком;
электронной автоматикой;
клапаном для подачи газа;
теплообменником.

Турбинные котлы различают по форме и способу размещения:

настенные;
напольные.

Что такое турбированный котел?

Турбированный котел представляет собой то сооружение, имеющее небольшие габариты, устанавливающееся непосредственно на стену и имеющее закрытую камеру сгорающего газа. Также предписано для местных отапливающихся водных систем.

Характеристика выполняемой работы

В таком виде котла существует закрытая камера сгорающего газа. При помощи деятельности вентилятора через трубу дымохода подается воздух в камеру, необходимый для стабильного прогорания газа. Сгоревшие полученные газовые продукты утилизируются при помощи вентилятора во внешнюю среду.

Турбированные котлы наделены автоматической работой, поэтому процесс осуществляется автономно. Существуют разновидности котлов: напольные и настенные. У котла, предназначенного для настенного использования, закрытая камера сгорания обычно изготовлена из меди (или медных сплавов). Если применяют медь, то котлы сооружают с маленькой мощностью (35 кВт), чтобы предотвратить очень быстрый износ. Время эксплуатации настенного котла – более 10 лет. У напольного котла камера изготовлена из чугуна, что увеличивает время рабочего использования котла (примерно 30 лет).

Плюсы и минусы турбированных котлов

воздух для сгорающего подходит именно с улицы, а не какого-либо
помещения, камера является изолированно герметичной;
нет потребности в сооружении дымохода, расположенного вертикально;
допустимость котла дома (в кухне, ванной комнате и так далее);
Не нужно сооружать котельную;
Небольшие размеры котла, что обеспечивает компактность;
Коэффициент полезного действия равен 95 процентам, экономичность энергетических ресурсов;
Качественный подогрев воды;
Безопасность на высоком уровне – исключено проникновение в помещение угарного газа (СО);
Простота в создании дымоходной трубы;
Существует возможность замена газа на более низкий.

Минусы в использовании турбированного котла заключаются в высокой цене отдельных деталей, необходимых для ремонта, также наличие зависимости функционирования котла от электрической энергии. Существует вероятность возникновения конденсата. У данного конденсата есть возможность перекрывать канал при замерзании, что нехорошо может сказаться на работе котла.

Полезные советы при выборе турбированных котлов

Необходимы данные о величине и объеме жилого помещения, которые отапливаются; 2. Измерение величины потери тепла помещений, зависящая в основном от теплопроводности помещения; 3. Необходимо решить, какой будет тип котла: с одним контуром или двумя контурами (имеется дополнительный подогрев воды); 4. Рекомендуется учитывать интенсивность пользования, эксплуатации горячей водой; 5. Заключительный этап – выбор подходящей мощности котла, определяющейся в киловаттах;

Для данного типа котлов рекомендуется также устанавливать сооружения, способные держать напряжение в стабилизированном состоянии (потому что перепады напряжения могут негативно влиять на функционирование турбированных котлов).

Турбированные газовые котлы Аристон

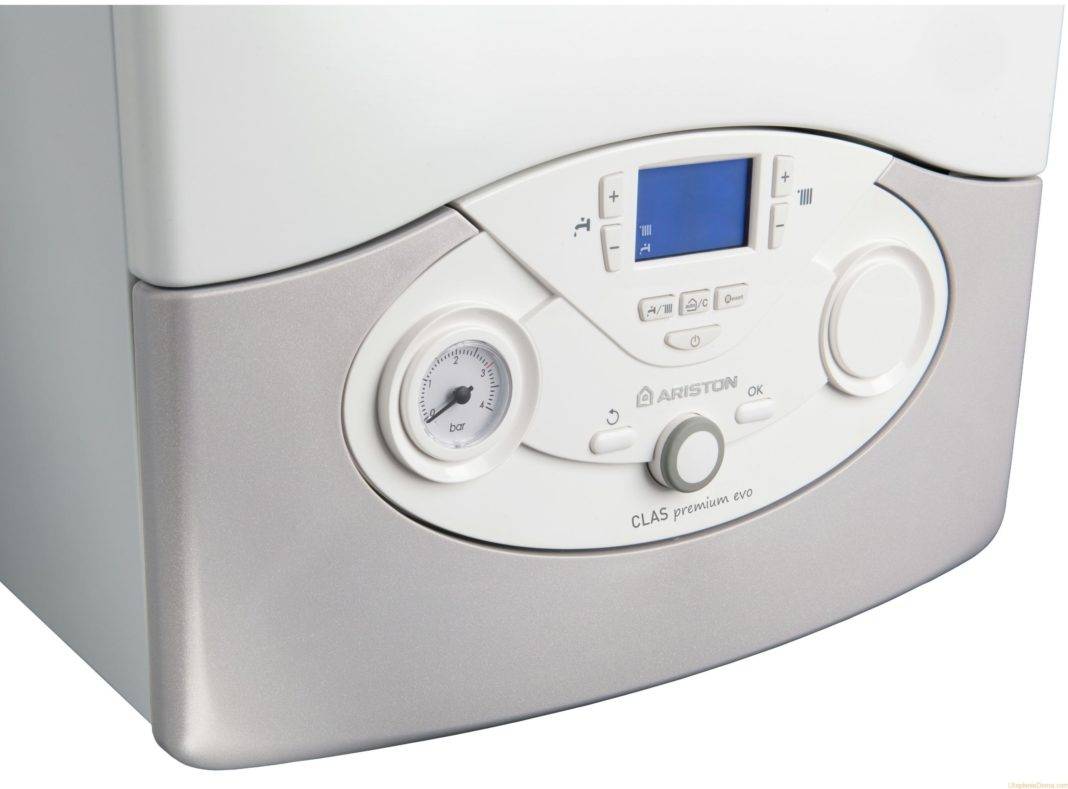

Газовый котел аристон турбированный

Ещё один обозначенный итальянский гранд в сфере выпуска бытовой техники и котлов в частности – знаменитая фирма «Аристон». Её настенная турбированная модификация с двумя контурами характеризуется:

компактными габаритами,
лёгкостью работы и сервиса.

Чтобы установить в своём жилище «аристоновский» котёл, не требуется определять для него отдельную комнату.

Турбированные газовые котлы данного производителя отличаются высоким КПД, технологическими новаторскими реализациями, эффективной комфортной работой. Один из самых востребованных представителей «Аристон» – это «Egis 24 CF NG». Он наиболее ярко отражает потенциал этого итальянского производителя.

Особенности указанной модели:

В меню поддерживается русский язык. При надобности легко выставляется нужная температура, чтобы нагреть тепловой носитель и ГВС.
Мощная устойчивость к резким электрическим скачкам.
Стабильная работа, даже если существенно упадёт давление воды и газа в коммуникациях.
Лёгкий удобный монтаж, сервис и работа.
Высокие показатели экономии в работе.

Есть у неё и недочёт: нет одновременного подогрева теплового носителя и воды. Недочёт устраняется внедрением бойлера.

В конструкцию данного котла предусмотрено включение специальных датчиков. Они вычисляют внутреннюю и внешнюю температуру воздуха.

Всё функциональные параметры отражаются на интегрированном дисплее. Это очень удобно для контроля всех рабочих процессов. Также их можно корректировать, если возникнет такая необходимость.

Если вам интересна продукция именно этих производителей, обращайтесь их торговым представителям в вашем городе.

https://youtube.com/watch?v=4OWxJ6XG_H4

Как регулируется работа внутри котла

Если котел включен и находится в рабочем состоянии, встроенные в систему управления датчики проверяют температуру отопительной системы и передают результаты терморегулятору. Терморегулятор – это устройство, отвечающее за автоматическое регулирование отопительного прибора в части поддержки заданной потребителем температуры. Датчики являются составляющей частью терморегулятора.

Если температура по результатам замера оказалась ниже нормы, автоматическая система переводит отопительный прибор в режим нагрева, вода нагревается в теплообменнике и, с помощью насоса, если он есть, подается в трубы, распространяя тепло по всему помещению.

Система отопления замкнута, то есть по трубам постоянно циркулирует вода, которая является теплоносителем, не меняя своего объема.

Если объем нарушается, вся система может работать некорректно. Обычно так или иначе это замечается, например, если шумит газовый котел, это может быть свидетельством недостатка воды в отопительной системе, что в свою очередь приводит к перегреву котла. В таких случаях проверяют регулировку термостата (прибор, отвечающий за поддержку постоянной температуры), если она в норме, проверяют уровень воды и доливают ее при необходимости, обеспечивая систему необходимым объемом для нормального функционирования.

На что обращать внимание при выборе устройства

Турбированные и атмосферные котлы выбирают по мощности

При осуществлении выбора метанового котельного оборудования в первую очередь определяются с тепловой мощностью, которой будет достаточно для отопления конкретного здания. Стандартная высота потолков до 3 метров при среднем утеплении внешней стены предполагает расход тепловой энергии на 10 квадратов в пределах 1 кВт. Также нужно учитывать:

Одноконтурный котел рассчитан только на обогрев. Чтобы иметь горячую воду в кране, необходим двухконтурный.
Хорошо зарекомендовали себя устройства с медными теплообменниками – они долговечны и быстро прогреваются.
На ходовые модели всегда будет возможность найти комплектующие и сервисный центр по обслуживанию.

Методы борьбы с задуванием бездымоходного турбированного котла

Чтобы быстро и навсегда избавится от проблемы задувания пламени в турбо-котле, нужно в первую очередь установить дефлектор, остужающий воздух и увеличивающий тягу. Если вы находитесь в ветреном районе, обязательно установите ветрозащиту. Это специальный блочок, который монтируется на самую верхушку, то есть оголовок выходящей трубы.

Если ни один из способов не поможет решить проблему, следует переделать дымоотводящую трубу в соответствии со всеми требованиями, предъявляемыми к такого рода конструкциям. Указанные стандарты устанавливаются официально и являются общедоступной информацией.

Как правильно сделать выбор

Отметим, что все производители газового оборудования в настоящее время производят турбированные котлы. Говорить, что какая-то марка лучше другой, нельзя.

Итак, на что необходимо обратить внимание, выбирая газовый котел с турбиной:

Обращайте в первую очередь внимание на мощность котла. Она должна точно соответствовать тепловой отдаче всей отопительной системы, где используется соотношение 1 кВт тепловой энергии необходимо выделять на 10 м² обогреваемой площади

Это соотношение будет действовать лишь в том случае, если высота потолков в доме не превышает 3 м.
Далее идет функциональность агрегата. Скажем прямо, двухконтурные газовые котлы с турбиной – это лучше, чем одноконтурные. Ведь с их помощью можно организовать вдобавок и систему подачи горячей воды. Если так можно выразиться, это агрегат два в одном.
Не стоит снимать со счетов размеры отопительного котла. Если вы являетесь обладателем небольшого дома или городской квартиры, то настенный вариант – оптимальное решение. Тем более, есть возможность проделать в стене отверстие и вывести туда коаксиальный дымоход. Это просто, это дешево, это возможность провести работы своими руками.
Теперь обратим ваше внимание на конструктивные элементы котла. Основной ее элемент – теплообменник. Если вы хотите поставить у себя отопительный прибор, который сэкономит вам средства за счет снижения потребления топлива, если хотите, чтобы он работал эффективно, тогда приобретайте турбированый котел с медным теплообменником.
Не последнюю роль в плане эффективной работы, в плане экономии топлива будет играть автоматизация газового котла. Большое количество различных контролирующих и регулирующих приборов создает некие проблемы, которые связаны с неудобством эксплуатации. Но в тоже время именно хорошо работающая автоматическая система обеспечивает надежность и стабильность работы.
Выбирая турбированный котел, работающий на газе, обратите внимание вот на какой факт. А есть ли в вашем городе или районе сервисные службы, которые могут обслужить или отремонтировать его. Если таких служб нет, то есть большая вероятность, что в непредвиденных ситуациях вы будете просто мучиться с этим оборудованием.
И последнее – это цена. Хотя необходимо отдать должное, что данный показатель подчас становится основным. Скажем так, что турбированные котлы стоят дороже обычных. Так и должно быть, ведь дополнительные части в виде вентилятора и отводов стоят денег.
