Как сделать разводку водопровода в квартире своими руками

Нюансы для разных типов санузла

В многоквартирных домах встречаются санузлы нескольких типов:

  • раздельный, в котором между ванной комнатой и туалетом имеется стена из бетона;
  • совмещенный, не имеющий внутренних перегородок (некоторые владельцы демонтируют их, дополнительно увеличивая площадь помещения).

Совмещенный

В таком санузле магистрали водоснабжения разводят по стене по периметру помещения от стояка через прорезанные каналы. На местах подключения потребителей предусматривают муфты.

Шаровые вентили располагают в щитке или закрывают коробом. После укладки магистралей каналы в стене заделывают цементной смесью, а сверху устанавливают финишный отделочный материал (например, кафельную плитку).

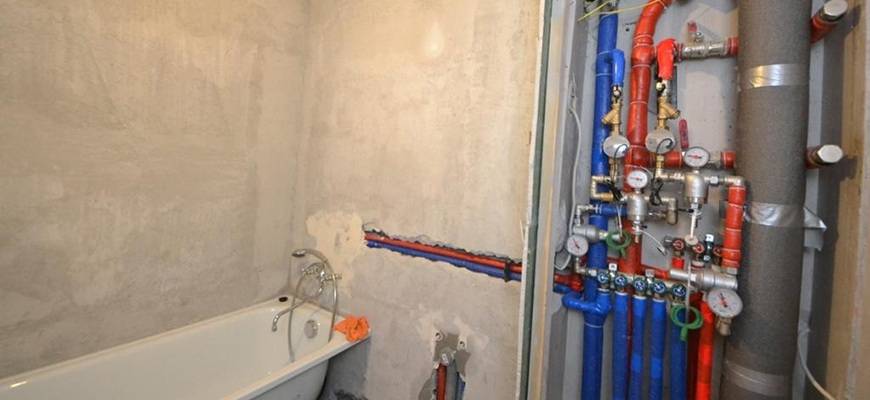

Разводка по периметру в совмещенном санузле.

Раздельный

При разводке в раздельном санузле в стене прорезают отверстие, необходимое для подвода канализационного слива или водопровода к стояку.

При необходимости предусматривают дополнительную точку подключения стиральной машины, радиатора отопления или полотенцесушителя (змеевик на стене прогревается циркулирующей горячей водой).

Разводка в раздельном санузле.

Основные этапы проведения работ

Монтажные работы проводятся поэтапно. Иногда очередность мероприятий меняется – многое зависит от готовности помещений и особенности планировки.

Но все же нужно стремиться к общепринятому порядку:

  • Укладка выпуска – трубы, соединяющей внутреннюю и наружную системы. Она проходит сквозь стену, поэтому должна размещаться в гильзе – теплоизолированном предохранительном кожухе. Соединений и стыков на участке перехода через стену быть не должно.
  • Монтаж стояка – вертикальной трубы, идущей через все этажи и перекрытия. Обычно устанавливают 1 стояк, но если длина внутренней магистрали превышает 10 м, то лучше установить 2-ой.
  • Разводка труб – отводов, ведущих к сантехническому оборудованию. Диаметр трубы, ведущей от унитаза, самый большой – 100-110 мм, остальные по 50 мм.

И только после монтажа труб канализации производится подключение приборов с последующим тестированием системы.

Рекомендации по выполнению монтажных работ:

Металлические трубы и фитинги уже давно не используются. Чугун заменили легкими и практичными полимерами: ПВХ (серого цвета), ПП (светло-серого или белого цвета).

Пластиковые трубы имеют идеально гладкую внутреннюю поверхность, отличную стойкость к нагреванию и воздействию агрессивных веществ. Их легко обрабатывать и устанавливать благодаря небольшому весу.

Монтажные работы

Необходимая последовательность:

  1. Работы, связанные с проектом. Перед тем, как начать укладку системы водоснабжения, следует детально проработать проект, в котором будут четко прописаны места расположения каждого из действующих элементов системы. Действительно грамотный проект составить достаточно сложно, поэтому без наличия должного опыта рекомендуется обратиться в специальную проектную службу или фирму, занимающуюся разработкой подобных проектов. Для правильного функционирования системы должны быть учтены абсолютно все нюансы.
  2. Подготовительные работы, направленные на подготовку участка и дома для укладки системы водопровода. Для начала проводится комплекс подготовительных процедур, которые в последствии позволят за минимальный промежуток времени проделать все необходимые монтажные работы.
  3. Непосредственно монтаж самой системы водоснабжения. Здесь уже производится сборка всех элементов (на месте). Установка дополнительного оборудования в случае необходимости. Это может быть сантехническое оборудование, фильтры и нагревательные элементы. Функциональность и исправность всей системы будет зависеть от правильности выполнения этих работ.

Для создания надежной, эффективной и долговечной системы водоснабжения понадобится работа специалистов с первых этапов проектирования.

Фитинги, фасонина и трубы

И напоследок — краткое знакомство с материалами, использующимися при монтаже интересующих нас инженерных систем.

ХВС

Только на холодной воде в силу своей ограниченной термостойкости применяются:

ИзображениеОписание


Клеевые соединения на водопроводе из ПВХ

Напорные трубы ПВХ на клеевых соединениях и раструбных соединениях с эластичными уплотнителями.


Соединение полиэтиленовых труб электромуфтовым уголком

Напорные полиэтиленовые (ПЭ) трубы. Для их соединения применяются компрессионные и электромуфтовые фитинги, а при большой толщине стенок трубопровода (от 4 мм) — стыковая сварка.

Что не стоит прятать и возможные ошибки

 Перед тем, как закрыть канализационные трубы в ванной, следует убедиться, что их действительно можно закрывать, так как некоторые элементы коммуникационных сетей должны быть всегда открытыми для постоянного предоставления доступа к ним. Не допускается прятать без доступа:

  • какие-либо резьбовые соединения, так как они считаются часто ломающимися, поэтому существует высокая вероятность возникновения протечки;
  • резьбовые фитинги, которые собираются на металлопластике с использованием ключей.

Наиболее просто спрятать элементы без каких-либо соединений, так как вероятность возникновения протечки в таких местах минимальна. Если все же необходимо прятать участки с соединениями, то важно выбирать такие конструкции, где допускается сделать смотровые люки, дающие доступ к сложным участкам, кранам или другим важным элементам системы.  К основным проблемам, возникающим во время работы, относится:

 К основным проблемам, возникающим во время работы, относится:

 К основным проблемам, возникающим во время работы, относится:

  • вместе со спрятанными трубами скрываются различные краны или другие важные элементы коммуникации, необходимость в которых может возникнуть уже при процессе эксплуатации системы;
  • скрыты участки, где имеются резьбовые соединения, поэтому при возникновении протечек невозможно оперативно получить к ним доступ для ремонта, поэтому приходится частично уничтожать отделку в помещении;
  • отсутствуют смотровые люки в важных участках систем.

Если знать об основных проблемах, возникающих при процессе работы, то можно сделать качественное декорирование непривлекательных труб в ванной комнате. Наиболее просто работать с паяной медью и сварными соединениями, так как они без проблем закрываются стяжками или иными методами без формирования доступа к ним. Также можно без опасений закрывать пресс фитинги, обжатые строительными клещами, однако сами изделия должны быть высококачественными и надежными.

Таким образом, для повышения привлекательности любой ванной комнаты чаще всего прячутся трубы, являющиеся частями многочисленных коммуникационных сетей. Для этого могут применяться различные методы и технологии, поэтому выбирается конструкция, выглядящая наиболее привлекательно и интересно. При этом учитывается, что некоторые участки трубопровода запрещается закрывать, а также на определенных участках требуется создавать доступ к системе при случае возникновения необходимости проведения ремонтных работ. При этом гарантируется не только привлекательное украшение комнаты, но и создание безопасного ремонта, поэтому при возникновении протечки или иных проблем не потребуется нарушать целостность отделки.

Устройство внутренней сливной системы

Внутренняя канализация давно приняла типовой вид, который можно назвать максимально рациональным: к стоякам, расположенным вертикально, подключены горизонтальные трубы. Стояк рассчитан на увеличенный объем стоков, поэтому его диаметр больше.

Движение воды от душа, унитазов, раковин к стояку происходит или самотеком, или принудительно – под действием насосного оборудования

Внутренняя разводка соединяется с наружной магистралью, которая состоит из труб еще большего диаметра. Трубопровод ведет к септику или другому накопительно-очистному сооружению.

Расположение стояка и подключенных к нему линий подчинено определенным правилам. Например, все мокрые зоны обычно находятся в смежных помещениях: кухня через стену от ванной или туалета. Часто помещения совмещают, пример тому – душевая, объединенная с туалетом.

Располагать помещения, в которых активно используется водопроводная вода, в непосредственной близости принято из-за практичности, удобства обслуживания и экономии материалов

Так канализационная труба имеет минимальную длину до стояка, следовательно, стоки перемещаются наружу самотеком, без дополнительного принуждения. Стояк, в свою очередь, расположен у выхода канализационной магистрали и водопровода из дома.

Ближайшее к нему сантехническое оборудование – унитаз. Если расположить ванну или кухню между туалетом и стояком, то при каждом смыве вода из сифонов будет высасываться.

Наклон – необходимое условие для самотечной системы. Угол наклона зависит от диаметра трубы. Есть параметры, отступать от которых не рекомендуется: для труб 50-80 мм – 25-35 мм/метр магистрали.

Если труба шире 80 мм, то уклон должен составлять 20 мм/м. Такая ситуация – для частных домов редкость, такой диаметр характерен для труб наружного монтажа

Таким образом, разводка в дачном доме должна охватывать минимальный набор сантехнического оборудования: унитаз, кухонная раковина, душ (ванна).

Здания для постоянного проживания обычно имеют больше подключенных приборов, среди которых могут быть дополнительные раковины и унитазы, джакузи, посудомоечная машина, жироуловитель, измельчитель и пр.

При монтаже системы не обойтись без поворотов, хотя рекомендуется сократить их число. Каждый перепад и поворот — это хроническая зона риска, провоцирующая возникновение засора.

Если не удается избежать резких поворотов, необходимо обеспечить свободный доступ к ним: или оставить открытыми, или замаскировать, оборудовав ревизионный люк.

По правилам, поворот в 90° выполняется последовательно двумя фасонными деталями, обеспечивающими угол 45°, а если позволяет место, то тремя поворотными деталями (коленами) по 30°

Размещение помещений с мокрыми зонами и очистного сооружения или магистрали, ведущей к центральной трубе, следует планировать заранее. В идеале они должны находится по соседству, буквально – за стеной.

Чем ближе друг к другу располагаются элементы канализации, тем меньше проблем вызовет ее функционирование.

Чтобы избежать грубых ошибок при монтаже и подстраховаться, рекомендуем изучить СНиП 02.04.01-85, в котором подробно изложены нормы и правила устройства водопровода и канализации.

Почему важно составлять план

Разводка труб начинается с чертежа. Проектированием водоснабжения нельзя пренебрегать. Задача по доставке воды ко всем точкам водоразбора в жилом помещении не простая.

Владелец жилья захочет установить душевую кабину, посудомоечную и стиральную машину-автомат. Санузел устраивают в отдельной комнате, где рядом с унитазом ставят биде. Полы в квартире делают с подогревом.

Увеличение количества водоразборных устройств усложняет схему водоснабжения и требует большей производительности водопровода.

Чтобы правильно определить метраж труб и количество сантехнических приборов, фитингов и других деталей, необходимых для устройства водоснабжения, нужно тщательно продумать разводку по квартире.

Схему трубопровода рисуют на плане квартиры и указывают названия и точки размещения сантехнических устройств и вспомогательных деталей. Здесь же определяют направления труб для горячей и холодной воды, размер поперечного сечения, материал изготовления.

Такой план нетрудно нарисовать даже неискушенному в сантехнических вопросах владельцу жилья. Для этого достаточно знать типы разводок и перечень приборов, обеспечивающих стабильную работу водопроводной сети.

Способы прокладки труб


узел водоснабжения в квартире Разводку воды в квартире можно сделать своими руками, оставив ее открытой, или замуровать в штробах. Первый способ менее затратный по времени и стоимости – подходят трубы из любого материала, для крепления к стенам используют простые клипсы, а стыки всегда доступны для обслуживания.

Но открытые участки трубопровода могут портить дизайн, поэтому часто их прячут в стены или полы. Скрытая прокладка имеет ряд условий, которые влияют на выбор труб. Они должны быть с невысоким коэффициентом теплового расширения, либо иметь возможность свободно деформироваться при нагревании.

Нужно обеспечивать свободный доступ к стыкам для профилактического осмотра и ремонта, замены сантехники. Практичнее всего замуровывать трубы без стыков.

Убедиться в том, что трубы допустимо прокладывать скрытым способом, нужно перед покупкой, изучив приложенный сертификат.

Лучше всего помещать в стены армированные изделия, имеющие коэффициент расширения в 5 раз меньший, чем неармированные. Дополнительно их помещают в защитные чехлы или сантехнические гофры. Так компенсируются температурные деформации на ветках ГВС и предотвращается появление конденсата на участках ХВС.

Использование скважины для организации водоснабжения

Если центральное водоснабжение отсутствует, выбор за скважиной. Но и эта схема водопровода имеет несколько вариантов.

Почва является естественным природным фильтром. Просачиваясь в глубины, загрязненная вода очищается, меняет свой состав, может освобождаться от некоторых химических соединений, которые вступают в реакцию с другими химическими элементами, находящимися в почве. Поэтому, чем с большей глубины будет отбираться вода, тем более высокого качества она будет.

В почве также располагаются пласты глины или суглинка. Они плохо пропускают воду. Влага, скапливаясь над таким пластом, образует водоносный слой. Из которого можно отбирать воду через скважину. Но вода, просочившаяся сквозь глину, имеет намного большую степень очистки. А встретившись со вторым пластом глины, образует второй водоносный слой.

Вода, которая отбирается из третьего водоносного слоя, является максимально очищенной и именно ее называют артезианской. В разной местности она может залегать на разной глубине. В среднем от 25 до 50 метров и более.

Вода, отбираемая из второго водоносного слоя, менее очищенная, называется песчаная, а скважина «на песке».

Вода, отбираемая из первого слоя тоже может быть песчаной, если выше лежит водонасыщенный пласт, называемый верховодка. Такую скважину называют абиссинской. А ее глубина от 8 до 16 метров. Иногда первый слой воды и верховодка объединены, если их не разделяет глиняная прослойка. Верховодка может в сухое время года терять воду. Все зависит от строения почвы в конкретной местности.

Совет: для загородного дома, предназначенного для круглогодичного проживания, лучше бурить артезианскую скважину, но можно обойтись и скважиной со второго водоносного слоя. Выбор опять же зависит от состава воды этого слоя. Для летнего домика-дачи, можно обойтись абиссинской скважиной, но лучше скважина на песке.

Технология обустройства системы водоснабжения частного дома из скважины

Если есть опыт строительных и сантехнических работ, то смонтировать скважинный водопровод на даче можно самостоятельно.

Как провести воду из скважины в дом — обустройство источника

Типы скважин на воду.

С учетом потребности в воде выбирают подходящий тип скважины:

  1. Артезианская. Ее глубина — от 100 м. Достоинства — самая чистая вода, большой напор, срок службы до 50 лет. Недостатки — понадобится разрешение (лицензия), необходимо использование специальной техники и услуг профессиональных бурильщиков. Артезианская вода может быть жесткой, с привкусом сероводорода. Этот вариант чаще используют для обустройства коллективного источника водоснабжения.
  2. На песок. Глубина такой скважины от 10 до 50 м. Оформлять документы на нее не нужно. Вода поступает из горизонта, расположенного на слое песка, в объеме, достаточном для обеспечения нужд небольшого дома. Если водоносный слой находится неглубоко, то можно бурить самостоятельно. Недостатки: необходима тщательная очистка воды, срок службы 15 лет при условии регулярной прокачки и прочистки фильтра.
  3. Игла (абиссинский колодец). Это самый простой и дешевый вариант. Глубина — от 8 до 12 м. Достоинства — быстрый монтаж (от 10 часов), вода намного чище колодезной, можно установить дополнительно ручной насос и решить проблему с перебоями в поставках электричества (или его полным отсутствием). Недостатки — вода должна проходить на глубине не более 8 м, обязательно наличие песчаного слоя.

Диаметр обсадной трубы скважины на песок или артезианской — от 114 мм. Она блокирует «верховодку» и грунтовые воды.

Магистраль для системы водоснабжения частного дома

Для проведения скважинного водопровода лучше использовать трубы ПНД. Они легкие, прочные, пригодны для расположения в грунте, не окисляются, не подвержены образованию колоний микроорганизмов, выдерживают гидроудары и замерзание воды внутри. Для соединения отрезков подойдут компрессионные фитинги.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

Насосное оборудование для водоснабжения дома.

Насос подбирают по глубине всасывания (погружения) и производительности, с учетом типа скважины:

  1. Абиссинский колодец. Из-за малого диаметра (до 5 см) для таких источников пригодны самовсасывающие насосы только поверхностного типа со встроенным эжектором.
  2. На песок. Жидкость из источника водозабора этого типа глубиной до 30 м можно качать погружным оборудованием или наружным с выносным эжектором на вводе воды. Для скважин от 30 м подходят только глубинные насосы.
  3. Артезианская. С глубины более 100 м воду поднять можно только погружным насосом большой мощности.

Подбор агрегата по принципу действия:

  1. Поверхностные. Самый распространенный вариант — центробежные приборы. Вихревые по характеристикам им не уступают, за счет особенностей устройства напор создают сильнее. Если нужна высокая производительность, то покупают многоступенчатый центробежный насос.
  2. Погружные. Для артезианских источников пригодны модели центробежного типа. Скважину на песок можно оснастить вихревым или винтовым насосом. Агрегаты вибрационного типа стоит использовать только временно. Их единственное достоинство — низкая цена. В процессе эксплуатации вибрация разрушает стенки обсадной колонны.

Способ сэкономить деньги и время — покупка насосной станции. В ней уже объединены помпа, гидроаккумулятор, автоматика. Еще один вариант — насосы с автоматикой или обратным клапаном в комплекте.

Характеристики, которые нужно учесть при подборе насосного оборудования:

  1. Высота подъема (напор) — расстояние от прибора по вертикали до верхней точки, на которую он способен поднять воду. Требуемое значение зависит от высоты дома. Обязательно делать запас. При покупке учитывать, что у погружного насоса часть высоты подъема «съедает» труба, ведущая от него на поверхность.
  2. Производительность — максимальный объем воды, который прибор способен перекачать за единицу времени. Требуемое значение зависит от количества точек водозабора.
  3. Мощность. От нее зависит расход электроэнергии — часто менее мощный агрегат имеет лучшие характеристики.
  4. Тип соединения с трубопроводом и его диаметр.
  5. Диаметр корпуса (если речь идет о покупке погружного насоса). Не все модели подходят для установки в узкую обсадную трубу.

Монтаж помпы выполняют по инструкции производителя. Обязательна установка обратного клапана.

Последовательность подключения оборудования

Существуют различные схемы монтажа оборудования, но все они имеют обязательные элементы, без которых нельзя обойтись. Кроме того, очень важна последовательность их подключения.

Схема водоснабжения от погружного насоса в скважине

Ниже указаны все обязательные элементы схемы и последовательность их подключения.

  1. Насос. Обязательно с обратным клапаном. Страховочный стальной нержавеющий трос. Блок управления насосом, с реле и автоматикой, можно устанавливать сразу у оголовка скважины.
  2. Слив воды с трубопровода в скважину для консервации на зиму или проведения работ по оборудованию. Если обратный клапан устанавливается отдельно от насоса, то обязательно до крана для слива воды на зиму, что бы не препятствовал сливу.
  3. Отвод для дворового водопроводного крана и полива. Рекомендуется устанавливать до фильтра грубой очистки, что бы уменьшить нагрузку на фильтр, а так же для его промывки водой из гидроаккумулятора, при пользовании уличным краном.
  4. Фильтр грубой очистки 300 мкм. Обязательно установить между уличным краном и гидроаккумулятором.
  5. Гидроаккумулятор. Перед баком установить кран. Для замены мембраны гидроаккумулятор приходится снимать и разбирать. Можно установить на пол, но лучше прикрепить к стене, выпускным отверстием вниз, для лучшего слива.
  6. Фильтр тонкой очистки. Если кроме дворового крана, есть другие потребители, которым не нужно очищать воду фильтром тонкой очистки, их подключить до фильтра.
  7. Трубопровод к внутреннему водоснабжению дома.

Все эти элементы системы водоснабжения можно установить в приямке скважины. Если пользование водой будет в зимнее время, то приямок должен быть утеплен, а грунт не промерзать на всю глубину приямка. В противном случае гидроаккумулятор и последующие элементы (после 5 пункта) должны находиться в теплом помещении.

Если планируется установка систем обеззараживания и водоподготовки, то следует определиться, на какие нужды должна использоваться очищенная вода:

  • для питья и приготовления пищи;
  • для принятия водных процедур;
  • для стирки белья;
  • для мытья посуды;
  • для всех бытовых нужд в доме, включая санузел.

От принятого решения будет выбираться дальнейшее подключение оборудования и разводка водопровода в доме. В принятии правильного решения может помочь проведение лабораторного анализа химического состава, после фильтра тонкой очистки и таблица из 1 раздела этой статьи.

Важно: обычно в частном доме, обеззараживание и водоподготовка воды из артезианской и песчаной скважины производится только для питья и приготовления пищи. Из поверхностных водоемов, колодца и поверхностной скважины, воду следует очищать на все нужды, исключая на технические цели и санузел

Определяем способ монтажа

Разводку труб в ванной можно проводить следующими способами:

  • открытая прокладка;
  • скрытая укладка;
  • комбинированный способ.

Каждый может выбрать тот или иной способ, исходя из своих предпочтений.

Открытая прокладка

Этот способ подразумевает прокладку трубопроводов на стенах или непосредственно над полом. Преимущества этого способа следующие:

  1. Монтаж системы открытого типа доступен любому, т.к. не потребуется делать специальные углубления на стенах.
  2. Если на каком-то участке труба даст течь, то можно легко починить ее или заменить этот участок.

Наряду с преимуществами есть и существенные недостатки:

Трубопроводы в открытой разводке могут быть неосторожно повреждены.
Открытая прокладка труб смотрится неэстетично и портит общий внутренний вид ванной комнаты.

Скрытая укладка инженерных коммуникаций

Скрытая разводка труб в ванной. В этом случае трубопроводы помещаются внутри стены под облицовкой в заранее подготовленные каналы, а наружу выводятся только фитинги, через которые к системе подключаются сантехнические оборудования. Это не портит внутренний вид помещения, так как все трубы скрыты под облицовкой

К тому же элементы трубопровода не могут быть повреждены по неосторожности. Однако, в случае поломки придется вскрыть участок стены над поврежденным трубопроводом для устранения неполадки

Комбинированный способ

Этот способ представляет собой смесь открытой и закрытой прокладки: магистрали укладываются поверх стен и пола (открытая прокладка), но сверху закрываются специальным коробом, чтобы скрыть трубопроводы (закрытая укладка). Короб изготавливают из пластика или гипсокартона с декоративным покрытием, чтобы максимально слиться с интерьером комнаты. Также короб изготавливают из декоративных плиток.

Создание и пошаговое руководство

Обустроить водопровод на даче своими руками будет проще, если придерживаться определенного плана, который сводится к следующим пунктам:

  • перед началом работ необходимо получить все разрешающие документы, а также провести анализ грунта и определить глубину пролегания подземных вод;
  • после того как был определен источник для забора воды, следует приступить к составлению плана прокладки труб на участке и схемы водопровода внутри помещения;
  • необходимо разметить территорию земельного участка с учетом составленного плана;
  • далее следует разметить пути пролегания труб внутри помещения;
  • в заключение необходимо вырыть траншеи, глубина которых будет указана в проекте.

Выводы и полезное видео по теме

Какой источник водоснабжения выбрать: колодец или скважину:

Как правильно обустроить внутренний водопровод:

https://youtube.com/watch?v=EXYScMYTJNo

Монтаж узла ввода водопровода внутрь здания:

Водопровод в частной постройке, будь то дача или полноценный жилой дом, необходим. Причем спроектировать и собрать систему можно самостоятельно

При этом важно прислушиваться к советам специалистов и не допускать отступления от инструкций

Если это кажется слишком сложным, можно доверить работу строительной компании. Профессионалы быстро и качественно выполнят все необходимые работы, а владельцу останется только принять в эксплуатацию готовую конструкцию.

Если ваш опыт обустройства домашнего водопровода отличается от правил монтажа, изложенных здесь, оставляйте, пожалуйста, ваши комментарии под статьей.
