Как установить кухонную вытяжку своими руками

Правила установки вытяжных устройств

Монтаж зависит не только от внешних условий, но и от особенностей самого прибора: вида, формы, размера, веса, назначения, набора функций.

Некоторые вытяжки встраивают в мебельные модули, другие подвешивают посреди кухни – над «островом», третьи просто устанавливают на крепления на стену.

Перед установкой обязательно познакомьтесь с техническими характеристиками и рекомендациями производителя: возможно, из-за большого веса придется пригласить помощника или даже нанять бригаду, чтобы закрепить тяжелый прибор

Все домашние вытяжки можно разделить на 2 категории:

  • устройства с воздуховодами , через которые отработанный воздух отводится в вентиляционную шахту;
  • приборы циркуляционного типа, очищающие воздух с помощью фильтров.

Первые обладают большей производительностью, но труднее в установке, вторые легко монтируются на стену, но и воздух чистят качественно только до того момента, пока не засорятся фильтры. Но есть и третий вариант – комбинированные, сочетающие возможности обеих категорий.

Сегодня несложно запутаться в ассортименте вытяжных устройств. В магазинах бытовой техники можно найти все: от простейших «козырьков» с угольными фильтрами до дорогостоящих «островных» агрегатов, рассчитанных на установку в просторных помещениях.

Галерея изображенийФото из Главной сложностью при установке будет подготовка места монтажа – небольшого шкафчика, который крепится прямо над плитой, а также размещения каналов для отвода испаренийПопулярные вытяжки, требующие свободного места для монтажа. Имеют красивый дизайн, более эффективные, однако подключенный воздуховод после установки требует маскировкиЕсли рабочая поверхность расположена не традиционно – у стены – а посреди кухни, то не обойтись без специального подвесного оборудования, фиксируемого к потолкуВытяжка фиксируется на полочке или нижней плоскости кухонного шкафчика, а воздуховод, если он есть, встраивается в этот шкафУстройство для встраивания в кухонный шкафНастенный агрегат наклонного или купольного типа«Островные» агрегаты с нестандартной установкойЭкономичный подвесной прибор

Даже при беглом осмотре устройств становится ясно, что они устанавливаются по-разному. Что же требуется учитывать при самостоятельной установке бытовой кухонной вытяжки?

Если оставить в стороне технические нюансы оборудования и заострить внимание только на монтаже, то пригодятся следующие правила:

  • прибор должен быть компактным, подходящим по дизайну и размерам, вписывающимся в интерьер;
  • перед установкой необходимо подготовить место: проверить прочность несущей стены или подобрать мебельный модуль;
  • если газовая труба проходит рядом, нужно продумать установку на кронштейне или выбрать более дорогой вариант – перенос трубопровода;
  • согласно требованиям, устройство монтируют на определенной высоте: 65-75 см для электроплит, 75-85 – для газовых (кроме некоторых моделей, которые можно устанавливать и ниже);
  • заранее планируется и установка воздуховодов – размеры коробов или вытяжных труб, количество поворотов, «маршрут» прохождения.

Еще при выборе оборудования и высоты установки вытяжки учитывают такие нюансы, как размеры варочной поверхности и рост человека, который будет заниматься готовкой.

Чем шире плита, тем крупнее и производительнее должна быть вытяжка. А от человеческого роста зависит высота монтажа – экран не должен мешать заниматься хозяйственными делами

В идеале экран вытяжки должен быть чуть шире плиты, без разницы какой – газовой или электрической, однако нужно помнить, что при сгорании газа выделяются продукты горения, поэтому лучше приобретать более мощный агрегат.

Установка вентилятора

Инструкция:

  • Устройство вставляется в коробку.
  • Щели заделываются монтажной меной.
  • Решетка крепится снаружи.
  • После этого вентилятор подключается к сети.

Своими руками техника встраивается в кухонный шкафчик

Рама из железных уголков производится, если техника монтируется в качестве отдельного элемента. Она прикручивается к раструбу и к стене. Рама обшивается гипсокартоном. Хлопушка ставится на шкаф и верхний срез.

Советы специалистов:

  • Устанавливается вытяжной и приточный механизм циркуляции воздуха и вентиляциии.
  • Устраняются изгибы при установке воздуховода.
  • Шахта очищается от грязи, чтобы создавалась хорошая тяга.

Обратный клапан находится в системе, чтобы грязный воздух не шел обратно в кухню

На подходящем клапане отсутствует привод, пружины или заслонки со сдвинутой поворотной осью относительно центра.

Особенности монтажа кухонных вытяжек

Последовательность и нюансы монтажа зависят от конструкционных особенностей оборудования. Например, порядок крепления рециркуляционной модели и автономного купольного типа с воздуховодом принципиально отличаются. Поэтому рассмотрим, как происходит профессиональный монтаж трех различных модификаций.

Как установить наклонную модель?

Средний ценовой сегмент наиболее популярен. Именно к нему относится наклонная вытяжка «Кварц», которую можно установить самостоятельно. Она работает в режиме периметрального всасывания, поэтому ставится в четко фиксированное положение и подвижных элементов не имеет.

После установки нужно подключить устройство к электропитанию и протестировать его работу, проверив функционирование в различных режимах и на всевозможных скоростях.

Иногда из-за неправильной установки фальшь-труб или воздуховодов появляется громкий гул. В этом случае необходимо найти причину шума и постараться избавиться от нее.

Порядок монтажа встроенного модуля

Встраиваемые в навесные шкафы модели очень популярны благодаря компактности и умеренной цене. Если заранее позаботиться о правильной конструкции и размерах специального шкафа-основы, то сам процесс монтажа корпуса займет не более 20 минут. При установке проточных приборов еще некоторое время потребуется, чтобы провести воздуховод.

Не забываем, что основным документом является руководство по установке встраиваемой вытяжки, составленное производителем. Перед началом работ открываем инструкцию и проверяем по списку наличие деталей и крепежных элементов. Если все в порядке, проверяем целостность элементов и приступаем к монтажу.

Если планируется установить пластиковый воздуховод, до монтажа вытяжки в шкаф с ее верхней стороны необходимо закрепить переходник. Это пластиковая универсальная деталь, состоящая из фрагментов разного диаметра.

С помощью лобзика или ножовки нужно вырезать часть, подходящую по размерам. Если диаметр воздуховода полностью совпадает с выходным отверстием, то переходник не нужен.

Установка островной вытяжки

Для каждой модели островного типа существует индивидуальная инструкция. Однако общие принципы крепления и подключения можно понять, проанализировав приведенную ниже фото-инструкцию.

После выполненных работ тщательно протираем все панели вытяжки и проверяем, как она работает.

Базовые разновидности кухонных вытяжных агрегатов

Классификация устройств осуществляется в зависимости от принципа переработки воздуха.

Вытяжки с отводом

В их функционал не входит очищение воздуха, они осуществляют замену отработанных масс на свежие с помощью подключения к вентиляционному каналу. При монтаже возникает необходимость в обустройстве воздуховода – этот элемент займет некоторую часть подпотолочного пространства. Несмотря на относительную примитивность, такое исполнение признано самым продуктивном, поэтому модели с отводом имеют широкое распространение, представлены в богатом ассортименте.

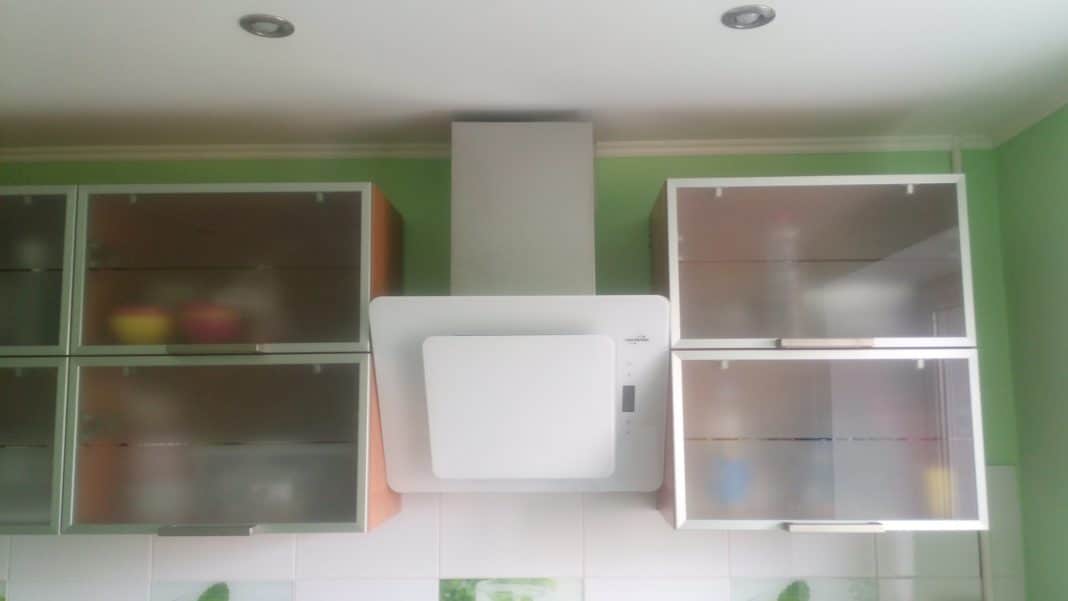

Наклонная вытяжка с отводом

Рециркуляционные устройства

Они подвергают отработанный воздух нескольким этапам переработки. На первой стадии производится наружная очистка: жироулавливающий фильтр удаляет из потока маслянистые вкрапления. На втором этапе вступают в действие угольные фильтры: комплексная очистка сопровождается ликвидацией характерных запахов

В разных моделях могут присутствовать несколько активных инструментов – на этот фактор обязательно нужно обратить внимание при выборе

Рециркуляционные серии могут стать оптимальным решением для тех, кто готовит пищу в условиях крайне ограниченной естественной вентиляции, а также в случаях отсутствия выводящего канала.

Самым дорогостоящим, но, несомненно, оправдывающим высокую цену вариантом является комбинированная наклонная вытяжка, сочетающая в себе преимущества обеих представленных методик. Главное ее достоинство – максимальная производительность.

Заземление прибора

Обязательно при установке вытяжки на кухню нужно учитывать нормы электробезопасности. Так как на кухне постоянно скапливается влага и там, как правило, всегда повышен уровень влажности, то в этом случае увеличивается шанс получить удар током. Это может произойти при неправильном подключении прибора к сети.

Вытяжка должна подключаться к сети электропитания при помощи трех проводов: провод, означающий фазу, провод – земля и провод – ноль. Как правило, провод заземления будет иметь желтый цвет. Обязательно нужно провести заземление перед началом работы прибора.

Осуществить заземление вытяжки не составит труда, если в вашей квартире установлены евро-розетки. Но что делать, если таковых нет?

Специально для таких случаев в многоквартирных домах в электрощитах предусмотрена специальная труба, из которой, как правило, выходят другие провода (будьте предельно внимательны, т.к. провода находятся под напряжением). Именно это труба очень хорошо заземлена. Что вам нужно сделать, это провести провод с минимальным сечением 2,5 мм от этой трубы к вашей вытяжке. А саму вытяжку нужно подключить через автомат на 6,3А, этого будет достаточно. Ни в коем случае не зануляйте прибор на какую-либо трубу или батарею, т.к. это чревато последствием получить удар током.

Монтаж металлического воздуховода

Открытая гофрированная труба не всегда вписывается в интерьер, поэтому следует заранее предусмотреть, как ее скрыть. Можно зашить ее в конструкции из гипсокартона на потолке или устроить короб. При этом следует помнить о том, что в трубе будут скапливать загрязнения, и ее периодически придется менять.

Сделанная вытяжка на кухню своими руками обеспечит доступ в укромные уголки и облегчит уборку.

Монтаж воздуховода следует проводить, определив наиболее прямой путь к вентиляционной шахте, не допуская перелома трубы. В таком порядке проводятся работы при установке настенной, встроенной или телескопической наклонной вытяжки:

  1. Выбрать трубу диаметром, соответствующим размеру выходного отверстия.
  2. Максимально растянуть трубу для уменьшения шума.
  3. Отрезать гофру с небольшим запасом для крепления.
  4. Надрезать края и загнуть их наружу.
  5. Зафиксировать с помощью хомута на патрубке.
  6. Протянуть трубу через вырезанные отверстия.
  7. Крепление гофры вытяжки к вентиляционной шахте при помощи специальной решетки, которая крепится на место отверстия в шахте.

Вентиляционный канал нельзя перекрывать полностью. Для этого решетки имеют не только отверстие для воздуховода, но и специальный антивозвратный клапан, установленный для обеспечения циркуляции воздуха.

Имеет право на жизнь и самодельная вытяжка для кухни. Если размеры отверстия не позволяют установить готовую решетку, можно установить дополнительный короб, сделанный с двумя отверстиями и клапаном – хлопушкой. Хлопушка изготавливается из легкой алюминиевой или жестяной пластинки и удерживается тонкой пружинкой. Когда работает вытяжка и воздух проходит под давлением, клапан поднимается и обеспечивает его выход. При выключении вытяжки, заслонка опускается и открывается отверстие для естественной вентиляции.

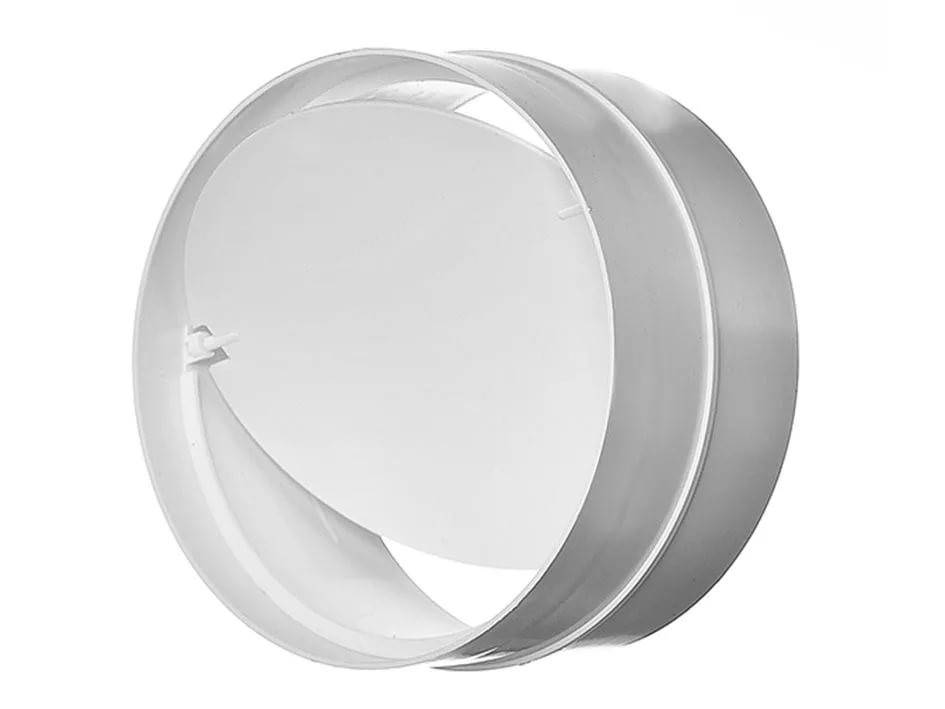

Обратный клапан для воздуховода

Встраиваемый обратный клапан используется при выводе воздуха на улицу. В наружной стене просверливается отверстие, устанавливается решетка с обратным клапаном. Он будет перекрывать доступ холодному воздуху с улицы при неработающей вытяжке. Присоединение воздуховода выполняется по общим правилам.

Встраиваемая конструкция

Выполняя монтаж встраиваемой вытяжки, необходимо чётко придерживаться размеров, которые указаны производителем в инструкции. В частности, там должен быть указан минимальный размер шкафа, в который будет помещено изделие. На первом этапе подготавливается шкафчик. В верхней его крышке вырезается отверстие, через которое заводится воздуховод. Нижнее же основание ящика должно быть удалено.

Само крепление вытяжки обычно предполагает её фиксацию к полке, расположенной в шкафу. Если ее нет, то изделие несложно собрать и самостоятельно. Фиксация производится таким образом, чтобы видна была только лицевая панель, а вся оставшаяся часть скрывалась за фасадом. Подключение же воздуховода и электрической линии осуществляется так же, как и при стеновом монтаже.

Таким образом, главная сложность при подключении втяжки связана с организацией воздуховода. Если есть необходимые материалы и инструменты выполнить её монтаж не ставит особого труда. Но понадобится проявить аккуратность и внимательность.

Выбор мощности прибора

Мощность прибора является самым важным параметром, на который нужно обратить внимание при покупке. Кроме того, мощность отвечает за качество производства очистки воздуха

Измеряется такой параметр в кубических метрах в час. В принципе, становится понятно, что это значение говорит о том, сколько кубических метров грязного воздуха будет проходить через вытяжку за один час работы.

В Российской Федерации установлена норма обновления воздуха на кухне, которая составляет один раз в двенадцать часов, т.е. два раза в день. Благодаря этой простой формуле вы сможете легко рассчитать необходимую мощность нужного вам прибора очистки воздуха. Для расчета необходимо площадь кухни умножить на высоту потолка и умножить на 12.

Кроме этого, необходимо учитывать потерю мощности, которая будет происходить во время прохождения изгибов воздуховода и длины вентиляционной шахты. Чтобы рассчитать этот параметр, необходимо к полученному результату прибавить тридцать процентов.

Давайте попробуем рассчитать мощность прибора для небольшой кухни: допустим, площадь нашей кухни составляет шесть квадратных метров, а высота потолка равна два с половиной метра. Расчет будет иметь следующий вид: 6*2,5*12*1,3=234 кубических метра.

Обратите внимание! Обязательно при покупке узнайте уровень шума, который будет издавать вытяжка во время работы. Производители должны указывать этот параметр в децибелах

Не нужно приобретать модели приборов, издающих шум, который будет превышать 50 децибел. Существует огромный ассортимент выбора таких приборов, поэтому найти практически бесшумную вытяжку не составит труда. Кроме того, существуют специальные вытяжки, которые оборудованы прокладками, поглощающими звук.

Дизайн купольных вытяжек

Классические купольные вытяжки имеют металлический цвет и треугольную форму: такие модели подойдут к любому дизайну, так как не бросаются в глаза и гармонируют с другими видами техники. Если же вы желаете, чтобы вытяжное устройство стало акцентом кухонного дизайна – можете выбрать более разнообразные модели.

Например, черные купольные вытяжки будут смотреться эффектно в интерьере хай-тек, лофт или модерн. В таком дизайне уместно задействовать технику, сочетающую несколько материалов, например, металл и стекло.

В интерьере классики купольная вытяжка должна выглядеть просто, но презентабельно: вам подойдут модели белых оттенков, дополненные деревянными элементами.

Совет: с помощью деревянных панелей можно обшить сам купол вытяжки для создания более гармоничного дизайна.

В стиле кантри и прованс пользуются популярностью вытяжки, оформленные не только под дерево, но и под медь или бронзу. В старинный дизайн можно добавить очарование, повесив белоснежную или бежевую купольную вытяжку с узорами и рисунками.

Некоторые материалы, из которых изготовляются такие вытяжки, можно перекрашивать в более яркие оттенки.

Выбирая подходящий дизайн купольной вытяжки на кухню, обратите внимание и на разнообразие форм. Сегодня популярны не только полукруглые, но также трапециевидные, прямоугольные и другие формы

Нормы и требования к кухонным вытяжным системам

Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.

Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.

Рекомендации по выбору вытяжки:

В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия)

Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ

Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.

Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.

Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.

Предназначение  агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.

Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.

Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения

При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Особенности монтажа встраиваемой вытяжки

Установка встраиваемой вытяжки своими руками вполне возможна, хотя и имеет свои особенности. Здесь так же нужно правильно рассчитать высоту над плитой, но основной нюанс заключается в том, как крепится устройство.

Встраиваемую модель на кухне не нужно вешать к стене – она фиксируется в кухонной мебели, в шкафчике со специально выполненной скрытой полостью. Кстати, таким же образом можно подключить и рециркуляционные вытяжки – их мощности будет вполне достаточно для небольших кухонных помещений.

После того, как техника полностью подключена, проверяется ее работоспособность. Завершающий этап – установка защитного кожуха, скрывающего воздуховоды. После этого можно наслаждаться чистым воздухом.

Вытяжка на кухню — на что нужно обратить внимание при покупке
Каких размеров должна быть вытяжка для кухни?
Ремонтируем кухонную вытяжку самостоятельно
Сам себе мастер – устанавливаем духовой шкаф
Встраиваемый холодильник – нюансы выбора и установки
Как встроить обычный холодильник в гарнитур

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора. От этого параметра зависит качество вентиляции и очистки воздуха

Интересно: в РФ существует норма для воздухообмена на кухне. Согласно ей, воздух должен обновляться каждые 12 часов.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни

Ошибки

Наиболее распространенная ошибка – слепое соединение воздуховодов для естественной вентиляции.

Очевидно, что кто-то покидает решетку для естественного движения воздуха, но все равно умудряется заблокировать ее самим воздуховодом.

Подключение слишком маленького диаметра воздуховода через адаптер к эффективной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов – d=125 мм. Для прямоугольных воздуховодов – 204*60мм.

Вывод воздуховода наружу через самодельное отверстие в стене.

В большинстве случаев это запрещено правилами. Отдельные положения будут представлены позднее в тексте.

Конечно, можно проложить отдельный канал через фасад до крыши. Но стоит ли это того? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажных зданий, это решение широко используется.

Кстати, запрет на вынос воздуха на улицу через стену не распространяется на частные дома, а только на высотные здания.

Сложная геометрия маршрута с множеством переходов и поворотов.

Во-первых, это повлияет на шум. Хотя, конечно, сами углы не являются величайшим злом. И иногда ты не можешь обойтись без них.

Повороты, которые следуют один за другим без секций ускорения, опасны.

Подключение резервного вытяжного воздуховода (например, 1000 м3/ч) к стандартному вентиляционному воздуховоду, который может пропускать около 300 м3/ч.

Помните, что производительность 200-300 м3/ч обычно достаточна для удаления всех запахов с минимальной нагрузкой на вентиляцию дома.

6 Монтаж капота на неправильной высоте.

Высота установки напрямую зависит от того, есть ли у Вас газовая или индукционная варочная панель.

Установка пластикового вентиляционного отверстия без хорошего уплотнения или соединения деталей с помощью клея.

Поверь мне, иногда приходится разбирать структуру.

Верхние, а не нижние пазы декоративной решетки в той же раме, что и воздуховод.

Почему это ошибка, и когда это еще возможно, обсуждается ниже.

В верхней части стены нет отдельной розетки для вытяжки.

Таким образом, он подключается любым удобным для вас способом, через несущие и удлинительные шнуры. Не забывайте, что это, в конце концов, не портативное устройство, как вентилятор, обогреватель или портативный кондиционер.

Это означает, что проводка для него должна быть стационарной и интеллектуальной.

Неправильный монтаж обратного клапана.

Он должен быть вырезан и установлен под правильным углом и наклоном. В противном случае он будет работать неправильно.

В общем, установку вытяжки можно разделить на две основные стадии. Первое – подключение к электричеству. Вторая – это проводка и все, что с ней связано.

Основные режимы работы вытяжки

Помимо разделения изделий по видам, вытяжки имеют отличия в зависимости от режима их работы, т.е. режима вентиляции.

  • Проточный режим вентиляции. Такой режим основан на том, что изделие вытягивает плохой и загрязненный воздух из помещения кухни в шахту вентиляции. Еще этот режим работы называют отводом воздуха или вытяжным режимом. Это самый эффективный и производительный режим вытягивания и очищения воздуха.
  • Циркуляционный режим работы. В этом режиме изделия начинают пропускать грязный воздух через угольные фильтры, расположенные в корпусе на выходе вытяжки, тем самым получая уже очищенный воздух. Для таких изделий необязательно наличие вытяжной трубы на кухне. Осуществить монтаж такой вытяжки достаточно просто и легко. К сожалению, такие изделия являются малоэффективными в плане очистки воздуха.

Принцип устройства

Если горизонтальный вариант оборудования можно установить в любом коробе, то вертикальный должен крепиться в специально приготовленной нише. Важным элементом конструкции является колпак. Брызги, которые летят во время приготовления пищи, улавливаются этой деталью.

В зависимости от применяемого материала изделия бывают 2 типов:

  • Пластиковые. Это хороший вариант, поскольку на гладких стенках воздух проходит без сопротивления и хуже задерживается грязь. Чтобы сформировать поворот, требуется наличие колена. В этих местах создаются предпосылки для завихрений, что относится к недостатку такой разновидности воздуховодов.
  • Гофрированные. Присутствие складок создает помехи прохождению воздуха и вызывает дополнительный шум. К преимуществу относится отсутствие потребности в переходниках. Гофрированное изделие легко изгибается и может монтироваться под любым углом.

Поток воздуха движется встроенными в систему вентиляторами. Рециркуляционные системы основаны на том, что поток воздуха после очистки не удаляется, а возвращается обратно. Основной составляющей такой вытяжки является фильтр для улавливания жира. Располагается он в выдвижной части. Здесь воздух очищается от жировых составляющих, затем проходит через ряд угольных фильтров и движется назад.

Технология монтажа наклонной вытяжки

Специфика установки вытяжки на кухне своими руками обычно определяется моделью оборудования и типом варочной поверхности. Использование при производстве жаропрочных материалов позволяет монтировать наклонный агрегат существенно ниже, по сравнению с традиционными сериями. В случае с электрической плитой высота крепления составляет 35 см, для газовой необходимо предусмотреть минимум 55 см свободного пространства.

Материалы и инструменты

Базовый инструментарий:

  • перфоратор;
  • рулетка;
  • уровень;
  • отвертка;
  • карандаш.

Также могут понадобиться:

  • отрезок гофротрубы, предназначенный для вывода отработанного воздуха;
  • фиксирующие хомуты, помогающие соединить гофрированную трубу с решеткой воздуховода;
  • решетка – ее располагают между трубой и вентиляционным каналом.

При покупке материалов нужно соотнести диаметры решетки и гофротрубы. Если параметры совпадают, будет намного легче соединить эти детали, зона стыка получится компактной и аккуратной.

Особенности установки наклонной вытяжки

После того, как была определена высота установки наклонной вытяжки над плитой, нужно выполнить перфоратором отверстия в местах, размеченных в соответствии с креплениями на корпусе оборудования, на этом же шаге выполняют выемки под вентиляционную решетку. В процессе монтажа стоит воспользоваться видео специалистов – будет легче сориентироваться в этапах и тонкостях работы

Важно, чтобы в зоне сверления не было скрытого кабеля. В готовые отверстия вставляются дюбели, затем вкручиваются саморезы

Чтобы подключить вытяжку к питанию, нужно заизолировать все контакты, предварительно необходимо отключить электричество в квартире. После присоединения элементов в соответствии с инструкцией производителя, проверяют работоспособность устройства, смотрят, появилась ли тяга.

Установка гофротрубы начинается с соединения ее с решеткой: отрезок надевают на предусмотренный выступ и фиксируют посредством хомутов. Свободный конец прикрепляется к вытяжке, стыки нужно загерметизировать с помощью силиконового состава.

Чтобы оборудование более естественно вписалось в интерьер помещения, рекомендуется использовать декоративный короб, маскирующий все зоны соединений

Важно спрятать гофрированную трубу, которая идет к вентиляционному каналу

Грамотно установленная наклонная вытяжка способна полностью выводить кухонные запахи, гарь, пары и жировые испарения. Чтобы увеличить эффективность воздействия, можно оставить агрегат включенным на минимальной мощности на пару минут после готовности блюда.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
