Монтаж и схема подключения мультисплит-системы кондиционирования

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Энергоэффективность

Энергосберегающие настройки в сочетании с возможностью нагрева или охлаждения отдельных комнат помогают снизить энергопотребление и сократить расходы. Выбор правильного внутреннего блока для каждой комнаты также гарантирует, что вы не теряете энергию. Неподходящая модель в том или ином помещении может привести к тому, что воздух будет охлажден плохо и энергия будет потрачена впустую. Варианты, которые слишком велики для небольшой комнаты, также используют больше энергии каждый раз, когда вы их включаете, по сравнению с меньшим устройством, работающим в течение более длительного периода времени.

Именно в этом случае мульти-сплит системы являются одними из самых энергоэффективных для работы в большом количестве комнат. Выбирайте наиболее эффективные модели для максимальной экономии вашего счета за электроэнергию.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

  1. Прямое подключение к розетке.
  2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний)

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

  • климатическим системам оконного типа;
  • любым при мощной электрической сети в жилом помещении;
  • временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

  • схему работы кондиционера;
  • общую схему подключения;
  • электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Не стоит рисковать! Если схемы для вас непонятны, не полагайтесь на волю случая. Обратитесь за помощью к профессионалу, который безопасно и в короткие сроки проведет качественную установку.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

  • старая проводка с использованием алюминиевой проволоки;
  • некачественное сечение проводов, которые могут не выдержать нагрузки;
  • отсутствие заземления и защиты от перепада напряжения;
  • критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

  • для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
  • медная проводка;
  • соответствие диаметра провода требованиям;
  • наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Требования к установке

Внешний блок рекомендуется устанавливать на глухой стене без окон

Монтаж мультисплит-системы начинается с выбора места для установки внешнего блока. Длина магистрали, по которой будет циркулировать фреон отдельно к каждому внутреннему фену, не должна превышать допустимые значения, обозначенные в инструкции производителя. В противном случае эффективность работы климатической системы не будет соответствовать заявленной.

Нельзя устанавливать компрессор в закрытых или полузакрытых помещениях, потому что он будет часто перегреваться и выключаться из-за недостатка воздуха для проветривания. Это ведет к преждевременному износу оборудования.

Если мастера по установке настаивают на открытом монтаже магистральных труб, объясняя это удобством для последующих ремонтов, попросите поставить дорогие качественные трубы, срок гарантии которых 30 лет, и сделать монтаж в стену. Трубы быстрее выйдут со строя, если будут подвергаться регулярным перепадам температур.

Мощный мультисплит – шумное устройство. Монтировать его на стену с окнами не рекомендуется.

Также нужно учитывать:

  • расположение мебели в комнате, чтобы поток холодного воздуха не был направлен на спящего человека, и уровень шума;
  • капающий конденсат не должен попадать на прохожих, трубка направляется вниз, чтобы не было застоя воды;
  • система должна подключаться к отдельному щитку и иметь собственную электропроводку;
  • не должно быть теплового контакта между холодной и теплой зоной;
  • внешний модуль нужно монтировать ниже внутренних, чтобы не было перерасхода электричества.

Принцип действия

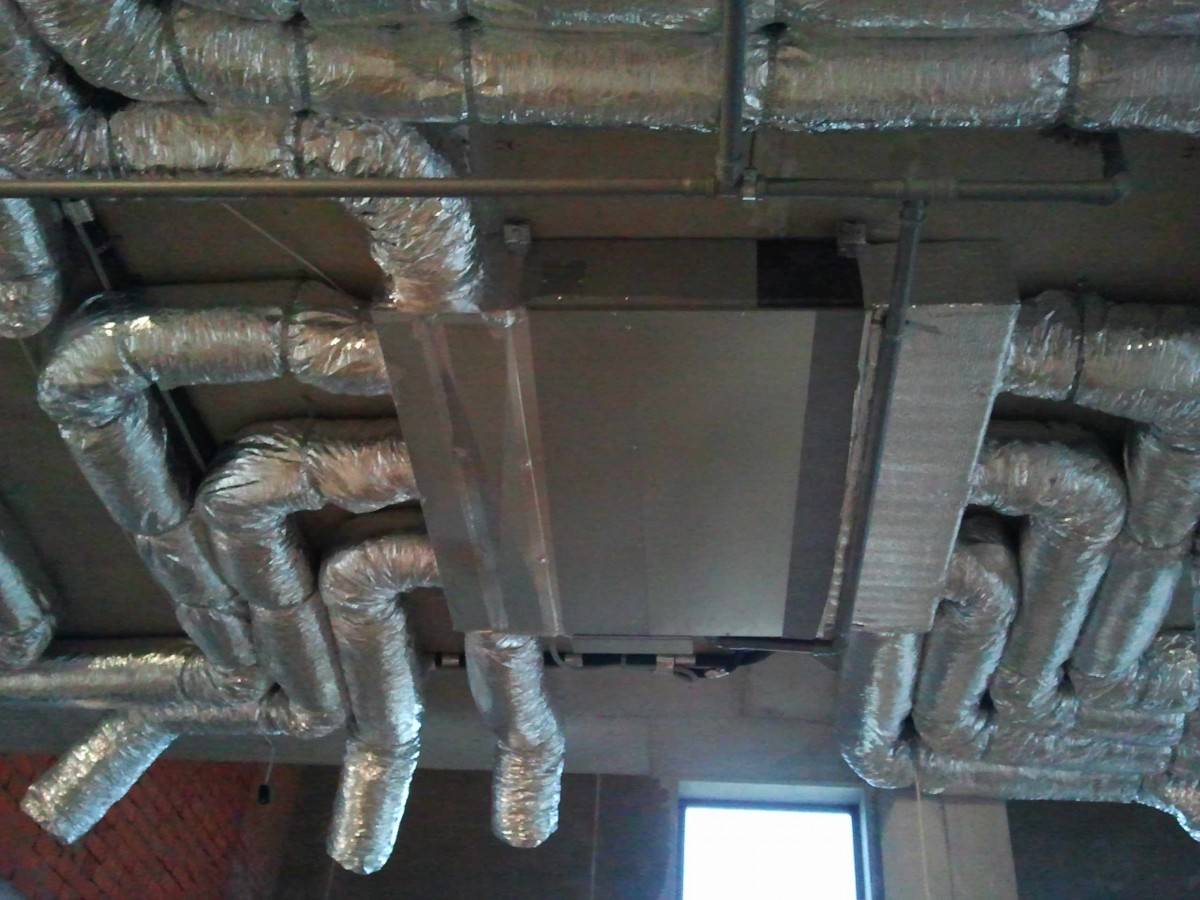

Канальные кондиционеры работают по тому же принципу, что и любой другой тип кондиционирования. Аппарат оснащается замкнутым контуром, компрессором, который заставляет фреон циркулировать по кругу, и другими важными компонентами. Подробнее о принципе работы кондиционера мы рассказываем в статье ниже.

Большинство современных канальных аппаратов могут перенаправлять потоки фреона внутри системы, благодаря чему аппарат умеет не только охлаждать, но и нагревать воздух. Это очень удобно, поскольку в межсезонье такую систему кондиционирования можно использовать в качестве резервного источника отопления.

Ну что ж, с основами разобрались. Теперь давайте подробно поговорим о том, как установить канальный аппарат.

Требования к установке

Внешний блок рекомендуется устанавливать на глухой стене без окон

Монтаж мультисплит-системы начинается с выбора места для установки внешнего блока. Длина магистрали, по которой будет циркулировать фреон отдельно к каждому внутреннему фену, не должна превышать допустимые значения, обозначенные в инструкции производителя. В противном случае эффективность работы климатической системы не будет соответствовать заявленной.

Нельзя устанавливать компрессор в закрытых или полузакрытых помещениях, потому что он будет часто перегреваться и выключаться из-за недостатка воздуха для проветривания. Это ведет к преждевременному износу оборудования.

Если мастера по установке настаивают на открытом монтаже магистральных труб, объясняя это удобством для последующих ремонтов, попросите поставить дорогие качественные трубы, срок гарантии которых 30 лет, и сделать монтаж в стену. Трубы быстрее выйдут со строя, если будут подвергаться регулярным перепадам температур.

Мощный мультисплит – шумное устройство. Монтировать его на стену с окнами не рекомендуется.

Также нужно учитывать:

  • расположение мебели в комнате, чтобы поток холодного воздуха не был направлен на спящего человека, и уровень шума,
  • капающий конденсат не должен попадать на прохожих, трубка направляется вниз, чтобы не было застоя воды,
  • система должна подключаться к отдельному щитку и иметь собственную электропроводку,
  • не должно быть теплового контакта между холодной и теплой зоной,
  • внешний модуль нужно монтировать ниже внутренних, чтобы не было перерасхода электричества.

Монтаж

Монтаж канальных кондиционеров занимает больше времени, чем установка той же сплит-системы. Дело в воздуховодах: их необходимо не только закрепить на потолке и подключить к системе, но и рассчитать длину. Мы разбили монтаж на несколько этапов.

Установка блоков

Мы предлагаем следующую схему монтажа:

  1. Выберите место для монтажа. В идеале проект должен составить грамотный специалист, который сможет учесть как технические, так и эстетические особенности. Наружный блок лучше установить на северной или западной стороне. При необходимости продумайте установку козырька для внешнего блока;

  2. Смонтируйте кронштейн для наружного блока, а затем поставьте на него и сам кондиционер. Между кронштейном и аппаратом не забудьте положить резиновые прокладки-виброгасители. Блок должен быть смонтировать строго горизонтально, без перекосов. Во время установки используйте строительный уровень. Расстояние между блоком и стеной — 10-15 см;

  3. В наружной стене просверлите два отверстия. Одно — диаметром около 8-10 см. Через него будут выводиться коммуникации. Второе отверстие по диаметру должно совпадать с диаметром воздуховода, который предназначен для подмеса свежего воздуха;

  4. Установите внутренний блок. Лучше всего монтировать его прямо к потолку или стене. Используйте прочную монтажную пластину и виброгасящие резиновые прокладки;

  5. От внутреннего блока прокладывается основная электролиния для питания кондиционера. Затем от внутреннего к наружному блоку прокладывается вспомогательная (межблочная) линия. Не стоит подключать аппарат к квартирной электросети, она может не выдержать большой мощности кондиционера. Обязательно нужно поставить автомат и УЗО. Это залог безопасности и комфортной эксплуатации системы кондиционирования.

Монтаж фреоновой магистрали

  1. Рассчитайте длину фреоновой трассы и добавьте к этой цифре еще 1 метр. Магистраль должна быть с запасом;

  2. Нарежьте медные трубки в соответствии с расчетам. Используйте труборез. Ни в коем случае не применяйте ножовку! При резке труб ножовкой металлическая стружка попадает внутрь, что впоследствии негативно влияет на работу системы;

  3. Согните трубы в нужных местах при помощи трубогиба. Не стоит выполнять эту работу вручную. Сгиб должен быть плавным, без заломов. Этого невозможно добиться, если сгибать трубы руками;

  4. Наденьте теплоизоляционный материал на трубки. Либо сразу купите теплоизолированные;

  5. Сделайте развальцовку концов трубок. При помощи фланцев присоедините трубки к штуцерам блоков. Затягивайте крепеж с достаточной, но не избыточной силой.

После монтажа ОБЯЗАТЕЛЬНО нужно проверить герметичность всех соединений. Для этих целей традиционно используют мыльный раствор и насос. Раствор наносится на все соединения, после чего с одному концу магистрали присоединяет насос. Накачивая воздух, наблюдайте за соединениями. если где-то появились пузыри, значит есть утечка.

Заключительный этап

Монтаж почти закончен. Осталось выполнить несколько заключительных задач. В частности, необходимо смонтировать воздуховоды и произвести вакуумирование системы. Подробно о вакуумировании мы рассказывали ранее. Обязательно прочтите, чтобы детальнее разобраться в этом вопросе.

После вакуумирования система заправляется фреоном и тестируется. На тестирование уходит около часа. Режимы работы не переключаются мгновенно. Чтобы охлаждение полностью сменилось на обогрев, нужно подождать 5-15 минут. Поэтому процессс проверки работоспособности занимает так много времени.

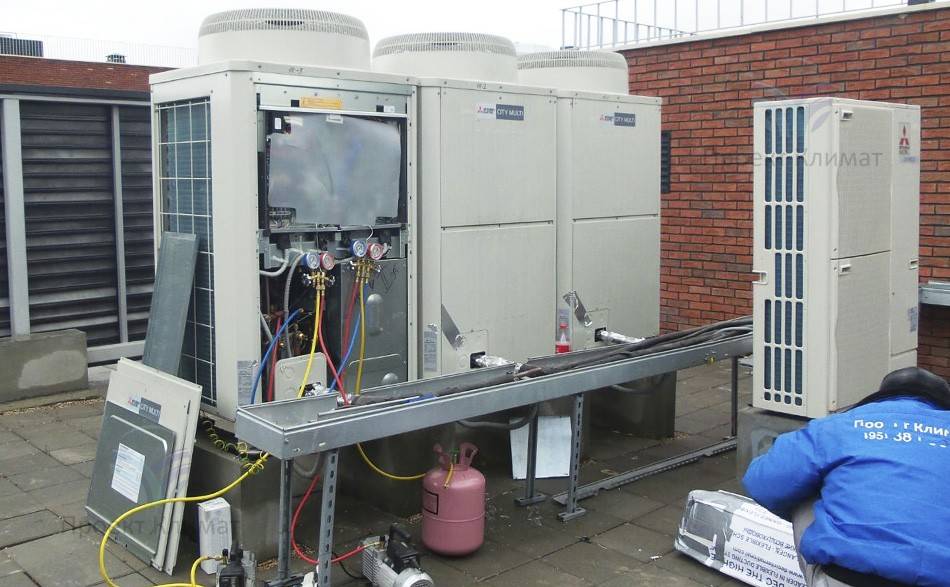

Особенности монтажа мультизональных систем

Вы уже знаете, что мультизональная система построена на базе обычной сплит-системы, а это значит, что принцип работы во многом схож. Это несколько упрощает процесс монтажа. В теории VRF-кондиционер смогут установить специалисты, занимающиеся установкой обычных сплит систем. Но на практике оказывается, что несмотря на конструктивные сходства, мультизональную систему установить сложнее

Важно учитывать все особенности эксплуатации такого кондиционера

Так, например, у некоторых производителей есть VRF-кондиционеры с функцией заправки холодильного агента в упрощенном режиме. Эта функция нередко используется перед проведением пусковых и наладочных работ.

Система дозаправки работает на основе автоматики и при первом ознакомлении кажется довольно безобидной. Но на деле оказывается, что подобные автоматические системы могут иметь встроенные ограничения

Поэтому важно правильно определить необходимую длину и диаметр трубопроводов

Это лишь один из нюансов, с которым вы столкнетесь при монтаже VRF-кондиционеров

Далее мы дадим несколько важнейших рекомендаций, которые важно соблюсти при установке мультизональных систем кондиционирования

Рекомендации

Перед проведением монтажных работ разработайте полноценный проект. При монтаже строго следуйте проектному плану.

Начните с установки внутренних блоков и монтажа трубопроводов для холодильного агента. Соедините их с помощью разветвителей. Не подключайте трубопровод к внешним блокам, эту процедуру нужно произвести только после установки наружного блока.

Перед прокладкой труб обязательно загерметизируйте как входящие, так и выходящие концы. Без должной герметизации в трубопровод может попасть влага или какие-либо посторонние предметы. Проследите, чтобы размеры трубопровода и разветвителей были выбраны строго в соответствии с проектом. Расхождения в длине, перепадах высот и избыточное количество петель недопустимы.

Важно, чтобы при монтаже у вас был доступ к клеммам каждого внутреннего блока. С помощью шлейфа вы должны соединить все внутренние блоки, а также заранее предусмотреть возможность дистанционного и/или центрального управления кондиционером

Далее вы можете приступить к монтажу системы дренажа. Заранее спланируйте, каким будет уклон и куда будет сливаться конденсат. Самотечный дренаж проще в установке и удобнее в эксплуатации, но в некоторых случаях приходится устанавливать дренажный насос. Этот момент так же нужно учесть заранее, желательно при составлении проекта.

Итак, наружный и внутренние блоки установлены. Осталось подключить к ним трубопроводы. Это можно сделать с помощью развальцовки и/или пайки. Рекомендуем использовать оба способа соединения, в зависимости от ситуации. После подключения проверьте герметичность всех соединений.

С помощью вакуумирования удалите весь лишний воздух из трубопровода и заполните его холодильным агентом. Процедура удаления воздуха обязательна. При необходимости произведите дозаправку с учетом размеров трубопровода. По возможности не используйте автоматические системы дозаправки.

Какая розетка нужна для кондиционера


Главный параметр выбора – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы.

Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.

Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.

Дополнительные характеристики:

  • обязательно подключение к заземлению;
  • класс защиты – IP54;
  • тип подключения – F или С.

Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.

Модели типа «С» постепенно выходят из продаж, так как они не имеют функции заземления. Для электропитания сплит-блока нужно покупать модели типа «F».

Основные правила установки и подключения кондиционера

Монтаж и подключение бытового кондиционера при работах своими руками предусматривают соблюдение ряда требований.

Правила монтажа наружного блока

Модуль обустраивается следующим образом:

  1. Проверка балкона или фасада на прочность — в 2 раза больше оборудования, которое весит от 10-15 до 40 кг.
  2. Осмотр кронштейнов на наружном утеплении — должны скрываться в материале стены.
  3. Укладка демпфирующего уплотнителя на вентилируемом фасаде или газобетонных стенах.
  4. Учет шумности оборудования — предельно допустимый уровень составляет от 25 до 30 дБ.
  5. Проверка перекосов на каждом этапе установки для предотвращения утечки хладагента.
  6. Монтаж на продуваемом ветром участке с козырьком для защиты от непогоды.
  7. Соблюдение расстояния магистрали в 15-20 см, если техника расположена на крыше.
  8. Подключение трубки сбора конденсата к канализации.

Важно! Расстояние от наружного блока до поверхности стены — не менее 10 см

Правила по монтажу внутреннего блока

В комнате устанавливается второй модуль и прокладывается магистраль:

  1. Подключение к электросети с организацией индивидуальной линии — энергопотребление кондиционера составляет 2 кВт.
  2. Прокладка магистрали наружным (со скрытием в коробе) или внутренним (со скрытием в стене) способами.
  3. Соблюдение расстояния между блоками максимум на 6 м для эффективной работы конструкции.
  4. Удаление бытовой техники, занавесок от устройства на 3 м.
  5. Кондиционер не располагают над батареями и мебелью.
  6. Соблюдение расстояния от блока до потолка в 20-25 см.

Важно! Внутренний блок крепят настенным или потолочным способом

Какая розетка нужна для кондиционера

Главный параметр выбора – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы.

Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.

Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.

Дополнительные характеристики:

  • обязательно подключение к заземлению;
  • класс защиты – IP54;
  • тип подключения – F или С.

Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.

Модели типа «С» постепенно выходят из продаж, так как они не имеют функции заземления. Для электропитания сплит-блока нужно покупать модели типа «F».

Подключение системы кондиционирования

  • точку подключения соединяют непосредственно с распределительной коробкой. В этой ситуации обходятся без розетки и вилки. Но при таком способе соединения следует учитывать, что используемая электрическая проводка должна выдержать нагрузку при одновременной работе всех бытовых устройств подключённых к ней. Распределительный щиток дополнительно оборудуют системой, контролирующей автоматическое отключение в случае возникновения перегрузок;
  • если устройство кондиционирования устанавливается в процессе проведения общих ремонтных работ, при монтаже наиболее часто применяют закрытую конструкцию. Оборудуется специальный канал в стене. В нём размещается кабель. Один конец соединяют с распределительным щитком, а другой закрепляют к выводу розетки. На окончательном этапе канал заделывается. При этом не портится интерьер помещения. На проводку не оказывают влияние внешние негативные факторы;
  • установка розетки под кондиционер может осуществляться открытым способом. Такой метод применяется, если ремонт уже завершён и жильцы не хотят дополнительно портить стену. Один из концов проводки соединяют с распределительной коробкой. К другому концу подсоединяется розетка. Кабель находится на поверхности стенового покрытия. Его помещают в декоративный короб.

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола – до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти “полярность”. Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

фазу и ноль под крайние клеммы

заземление – под верхний винт

Большое неудобство таких моделей, что они очень сильно “выпирают” из стены – на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Дренаж

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Ключевые достоинства и недостатки

Современные инверторные мульти сплит системы могут похвастаться множеством плюсов и сравнительно небольшим количеством минусов. Давайте рассмотрим их подробнее.

Плюсы:

В зависимости от модели мультисплит кондиционеры имеют множество параметров для регулировки: от температуры охлаждения до влажности воздуха;
К одному наружному блоку можно подключить до восьми внутренних блоков. Это очень удобно, если вы планируете пользоваться кондиционером в нескольких комнатах, в том числе одновременно;
Чем меньше наружных блоков на фасаде здания, тем лучше

Это особенно важно, если кондиционер монтируется на историческом здании;
При техническом обслуживании необходимо обслуживать один наружный блок вместо нескольких. Так вы экономите немало средств, особенно, если блок смонтировать на большой высоте.

Это лишь основные из преимуществ мультисплит-систем. Современный кондиционер может не только охлаждать воздух, но и нагревать и очищать его

Это очень важно для создания благоприятного микроклимата в квартире или офисном помещении. Дорогие модели мультисплит кондиционирования позволяют регулировать влажность воздуха и задавать другие, более точные настройки

Минусы:

  1. Мультисплит-систему нужно запроектировать еще на этапе черновой отделки;
  2. Без продуманного проекта вы рискуете получить неэстетичный или просто неэффективный кондиционер, который еще и дорого стоит;
  3. Монтаж и техническое обслуживание должно осуществляться только профессионалами. Надежность и долговечность кондиционера существенно снизится, если доверить эту работу новичку или специалисту другой области.

Как видите, минусов немного. Их вполне можно избежать еще на этапе проектирования и при подборе специалистов для монтажа мультисплит-системы. Помните, что такие системы являются технически сложными агрегатами. Отнеситесь серьезно к их покупке и эксплуатации.

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Установка мульти сплит систем

Установка мультисплит систем очень важный и трудоемкий процесс, поэтому лучше всего доверить этот процесс профессионалам из разных сервисных служб. Если все-таки принято решение о самостоятельной установке, лучше внимательно ознакомиться с инструкцией и документацией производителя.

Схема установки выглядит следующим образом:

  1. Разметка;
  2. Монтаж электропроводки;
  3. Установка внешнего блока;
  4. Сверление отверстия под магистраль;
  5. Прокладка магистрали и монтаж мульти сплит системы настенного типа (установка внутренних блоков);
  6. Заполнение системы и тестирование.

Очень важно следить за герметичностью всей системы, в противном случае жидкость большой температуры будет со временем испаряться.

Монтаж мульти сплит системы в коттедже

Мульти сплит системы настенного типа является популярным вариантом, который чаще всего используется в коттеджах для создания оптимального микроклимата в помещении.

Монтаж выглядит обычным образом: сначала размечается и подготавливаются все модули, за этим устанавливается наружный блок и прокладывается магистраль, что ведет за собой установку всех внутренних элементов мульти сплит системы.

Следует отметить, что коттеджи, чаще всего строятся из легких материалов (дерево, гипсокартон и т.д.). Это значит, что процесс установки займет меньше времени, а сверление отверстия не будет проблематичным для хозяина коттеджа.

Важным фактором является то, что наружный блок должен размещаться на порядок ниже, чем внутренний элемент. В противном случае для полноценной работы оборудования компрессор будет тратить больше потенциальной энергии, что повлечет за собой ухудшение общей производительности.

Монтаж мульти сплит системы в квартире

Мульти сплит система для квартиры требует больше ответственности для ее установки. Все проблема заключается в высоте. Если, например, кондиционер устанавливается на 9 этаже, к безопасности стоит очень серьезно отнестись.

Самый ответственный момент – это установка наружного блока. Следует внимательно проверить надежность крепления для того, чтобы навесу установить оборудование.

Монтаж должен осуществляться на крепкие элементы. Самое главное, корпус наружного блока ни в коем случае не должен нагружаться сторонними предметами

Также, важно помнить о главном правиле, мультисплит система должна быть заземлена. В противном случае монтажник может получить неприятный урок

Выводы и полезное видео по теме

Принцип работы мульти-сплит системы представлен в следующем видеоролике:

Сравнение сплит и мульти-сплит системы можно увидеть в следующем ролике:

Выбор системы кондиционирования воздуха, особенно в жилых помещениях, дело ответственное. Ведь любое устройство имеет свои характеристики и технические возможности.

Главное, о чем стоит помнить перед принятием ответственного решения – это необходимость расстаться с розовыми очками и смело взглянуть на достоинства и недостатки понравившейся системы. Ведь в зависимости от потребностей пользователя они могут меняться местами и из минуса стать плюсом и наоборот.

Если у вас есть опыт использования мульти-сплит системой, пожалуйста, поделитесь им с нашими пользователями

Итоги

Мультизональные системы кондиционирования или просто VRF-кондиционеры во многом схожи с обычными сплит-системами, но все же имеют несколько ключевых различий. Мультизональные кондиционеры технически сложнее, хоть и спроектированы на базе сплит-систем.

Именно по этой причине важно правильно установить VRF-систему, ведь при некачественном монтаже срок службы мультизональных кондиционеров точно не оправдает ваши ожидания. При первом запуске кондиционера замерьте все параметры

Если показатели в пределах нормы, значит монтажные работы выполнены качественно и профессионально. При своевременном техническом обслуживании VRF-система прослужит долгие годы, исправно выполняя свои функции

При первом запуске кондиционера замерьте все параметры. Если показатели в пределах нормы, значит монтажные работы выполнены качественно и профессионально. При своевременном техническом обслуживании VRF-система прослужит долгие годы, исправно выполняя свои функции.

Желаем удачи!

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
