Подключение электрического котла к системе отопления в частном доме

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

  1. Очистите стену от пыли и грязи.
  2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
  3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
  4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

  1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
  2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.



Сечение кабеля, мм2

Медные жилы, кВтАлюминиевые жилы, кВт
220 В380 В220 В380 В
1,53,35,7
2,04,17,23,05,3
2,54,67,93,56,0
4,05,9104,67,9
6,07,4125,79,8
10,011198,314,0
16,017301220,0

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

  1. Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.На фото – пример траншеи и уже готовой заземляющей конструкции.
  2. Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
  3. Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
  4. Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
  5. Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
  6. Засыпьте конструкцию землей.

Опрос: сделано ли в вашем загородном доме полноценное заземление?

Пробный запуск котла

  1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
  2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
  3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
  4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Процесс монтажа

Способ установки электрокотла зависит от выбора модели настенного или напольного типа. Последний вариант прибора подразумевает его установку на специальную подставку, идущую в комплекте.

Для настенного котла нужно подготовить крепления на стеновой поверхности. Для этого понадобится дрель и дюбели с саморезами. Сначала на стене выполняем разметку. Потом по разметке высверливаем отверстия и вбиваем дюбели. Крепления котла крепим саморезами.

Подключение к электросети

Перед тем как выполнить подключение электрокотла к системе отопления, к агрегату нужно провести электропроводку. Поскольку прибор с большой мощностью нельзя подключать от розетки, к нему прокладывают отдельную линию. Лучше выбрать скрытую прокладку кабеля, чтобы защитить линию от механических повреждений и не портить интерьер помещения.

Нагревательное оборудование мощностью не более 7 кВт можно подключать к однофазной сети, которая обычно используется в постройках старых времен. К обычной розетке можно подключать только электронагреватели мощностью не больше 3,5 кВт. К таким приборам не нужно тянуть отдельную линию от распределительной коробки.

Монтаж защитных устройств

После подсоединения нагревательного устройства к линии электропитания на щитке нужно установить устройство защитного отключения и автомат. Они защитят прибор от короткого замыкания, возникающего в результате превышения нагрузки на сеть. УЗО защищает от токов утечки.

Кроме этого, не лишним будет установить стабилизатор напряжения, поскольку даже незначительные колебания напряжения могут испортить электрический нагреватель. Обязательно выполняется заземление электрокотла. При этом заземляющий провод прокладывается от корпуса агрегата к шине.

Пробный запуск

Перед первым запуском проверяется герметичность всех соединений. Не должно быть оголенных проводов и пережатой проводки. Также проверяем места установки кранов, соединительных муфт и фитингов.

После этого заполняем систему теплоносителем и производим запуск котла. Выполняем настройку системы

Для этого обращаем внимание на давление в контуре и датчики температуры

Важно, чтобы показатели этих приборов соответствовали номинальным значениям, указанным в инструкции к электрокотлу

Подключение котла

Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов:

  • фильтр, который работает в паре с циркуляционным насосом;
  • датчики температуры, устанавливаемые на трубопроводе;
  • расширительный бак;
  • радиатор отопления;
  • сливные и запорные вентили.

Все современные котлы идут с автоматическими предохранителями, которые при электрических перегрузках не дают устройству выйти из строя. Контроль температуры теплоносителя тоже контролирует автоматика. Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам. Схема подключения ТЭНового электрокотла.

Стоит покупать для дома модель электрокотла со стабилизатором, так как эти устройства «болезненно» переносят перепады в сети. Если котел приобретен без стабилизатора, то всегда можно докупить этот элемент отдельно. Не стоит забывать про изучение инструкции, которая идет индивидуально для каждого электрокотла. После этого можно приступать к подключению агрегата в систему отопления.

Агрегат может монтироваться и в закрытую, и в открытую систему отопления. В первом случае обязательным пунктом является установка манометров – в закрытой системе присутствует мембранный бак. В открытом варианте манометр вовсе не требуется. Если дома не будет установлен датчик температуры, то работать агрегат будет экономичнее. Некоторые модели идут без датчика теплоносителя, в таком случае его придется купить отдельно.

Особенности установки

Во время установки конструкции котла необходимо выполнить монтаж циркуляционного насоса – это шаг способствует более производительной и экономичной работе агрегата. Еще один важный момент – это распределительный щиток, особенно это касается жителей квартир: для котла нужна отдельная линия. Профессионалы также рекомендуют поставить УЗО. Не забудьте выполнить заземление.

В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом. Что касается кабеля, то для трехфазного подходит пятижильный кабель (L1, L2, L3, PE, N), а для однофазного – трехжильный (PE, L, N).

Таблица поможет подобрать необходимый размер кабеля.

Еще один важный момент – это расчет мощности. Агрегат не должен работать дома на предельной мощности, поэтому электрокотел нужно покупать с запасом мощности. Показатель зависит от площади отопления. Провести расчет мощности стоит по таблице:

Полезные схемы

Схема котла с 2-трубной верхней системой разводки, циркуляция в конструкции естественная.

Схема 2-трубного варианта с нижней разводкой, циркуляция – принудительная.

Запуск и подключение системы

Техника безопасности в вопросе подключения электрокотла дома должна стоять на первом месте. Выполнять запуск нужно только в том случае, если эти условия соблюдены:

  • Отсутствуют протечки, проверены все узлы в системе.
  • Подключение было выполнено по схеме.
  • Показатель давления соответствует инструкции (там указана норма давления).
  • Система электрического котла полностью наполнена водой.

ВАЖНО: первый запуск оборудования проходит при минимальном показателе температуры. Если повреждения отсутствуют и прогреты узлы, то можно повысить температуру

Как видите, подключение системы выполняется довольно просто. Главное, полностью следовать инструкции по монтажу оборудования.

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

  • Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
  • Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
  • На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
  • Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
  • После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Обвязка

Что должна включать схема обвязки электрокотла?

  Циркуляционный насос. Он заставляет теплоноситель двигаться по контуру, обеспечивая равномерный нагрев радиаторов.
  Расширительный бак. Его функция — вместить избыток расширяющегося при нагреве теплоносителя. Без бачка избыточное давление в контуре вполне может порвать трубы или теплообменник котла.
  Предохранительный клапан. Его задача — сбросить избыток теплоносителя в дренаж в аварийной ситуации (при закипании воды вследствие остановки насоса или в том случае, если вместимость расширительного бачка окажется недостаточной).
  Автоматический воздушник. Он отводит воздух, препятствующий циркуляции и создающий гидравлические шумы.
  Манометр. Нужен для визуального контроля давления.

Как правильно подобрать эти приборы в систему отопления с электрическим котлом? Инструкция — к вашим услугам.

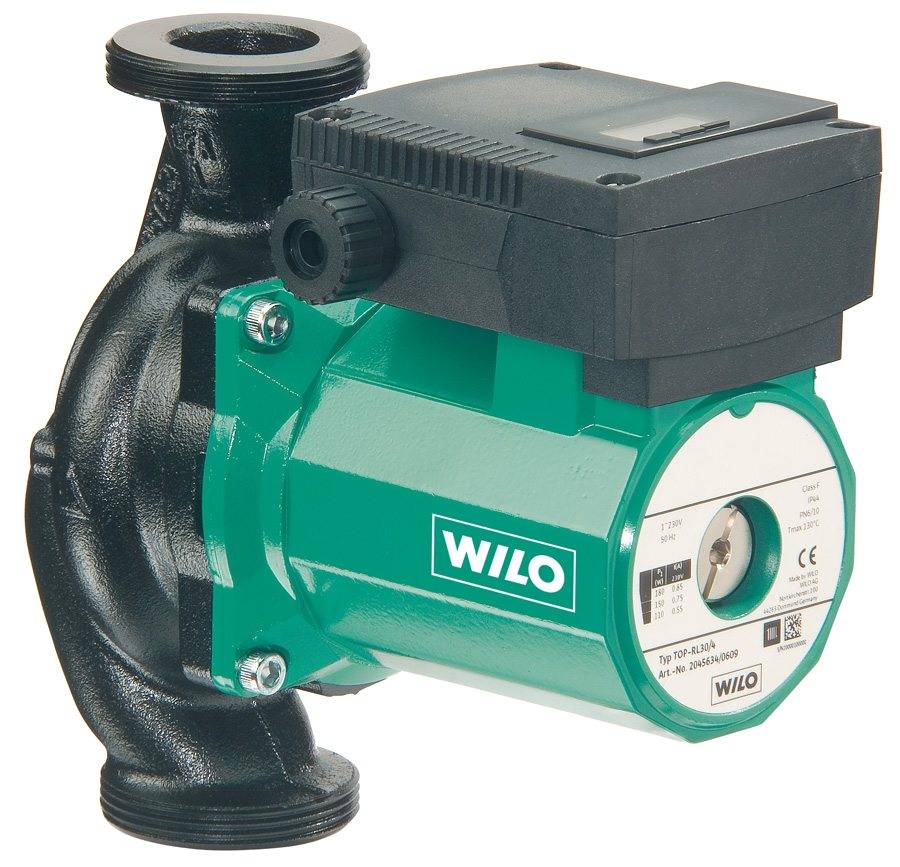

Насос

Он подбирается по двум параметрам — напору и производительности.

Напор — параметр, которым в абсолютном большинстве случаев можно смело пренебречь. Его минимальное значение у младших моделей — 2 метра, и этого вполне достаточно для работы контура отопления частного дома любых разумных размеров.

Элеваторный (тепловой) узел многоквартирного дома. Перепад давлений между началом и концом отопительного контура — 0,2 кгс/см2, что соответствует напору в 2 метра.

Как подобрать производительность насоса?

Ее минимальное значение вычисляется по формуле Q=0,86R/Dt. Переменные в ней (слева направо):

  • Производительность (м3/час);
  • Тепловая мощность контура (суммарная мощность батарей или мощность котла) в киловаттах;
  • Перепад температур между подающим и обратным трубопроводом (градусы).

Давайте, в качестве примера, вычислим производительность для мощности котла в 12 кВт при 70 градусах на подаче и 50 на обратке.

Q=0,86*12/20=0,516 м3/час.

У многих циркуляционных насосов производительность можно регулировать.

Расширительный бачок

В закрытых (не сообщающихся с атмосферой) системах используется мембранный бак, часть объема которого заполнена воздухом или азотом. Воздушная камера отделена от камеры с теплоносителем упругой мембраной. При нагреве практически несжимаемая жидкость вытесняется в бачок и сжимает газ в воздушной камере.

Простейший способ подбора объема бачка — взять 10% от объема отопительного контура. Последний можно вычислить, слив заполненную систему отопления в мерную емкость.

Стандартное давление зарядки (давление азота или воздуха в воздушной камере) — 1,5 кгс/см2. Оно может быть увеличено простой подкачкой велосипедным насосом через золотник.

Золотник (вверху) позволяет накачать воздух в расширительный бачок велосипедным насосом.

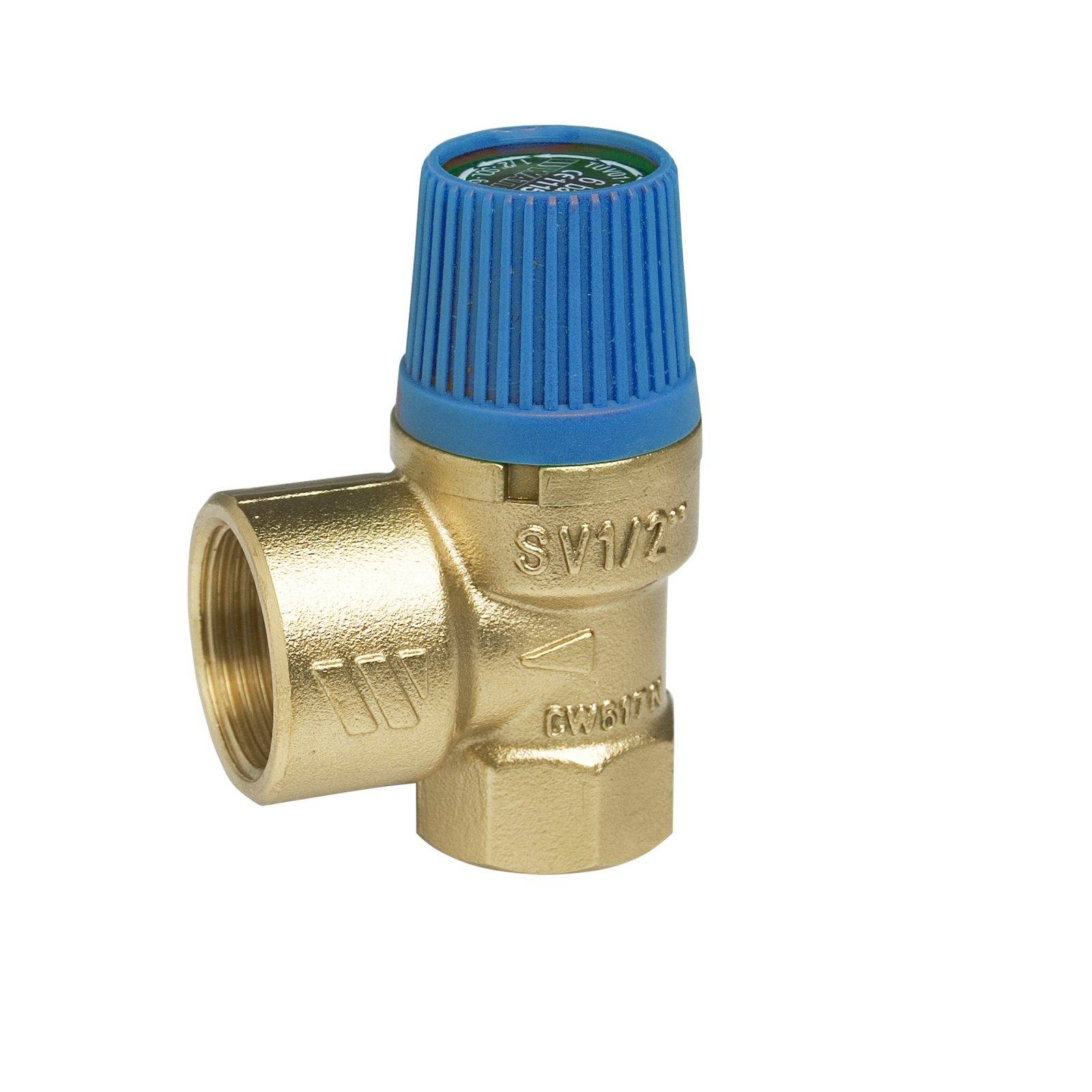

Клапан

Давление срабатывания предохранительного клапана равно верхнему порогу допустимого давления в системе (обычно 2,5 кгс/см2).

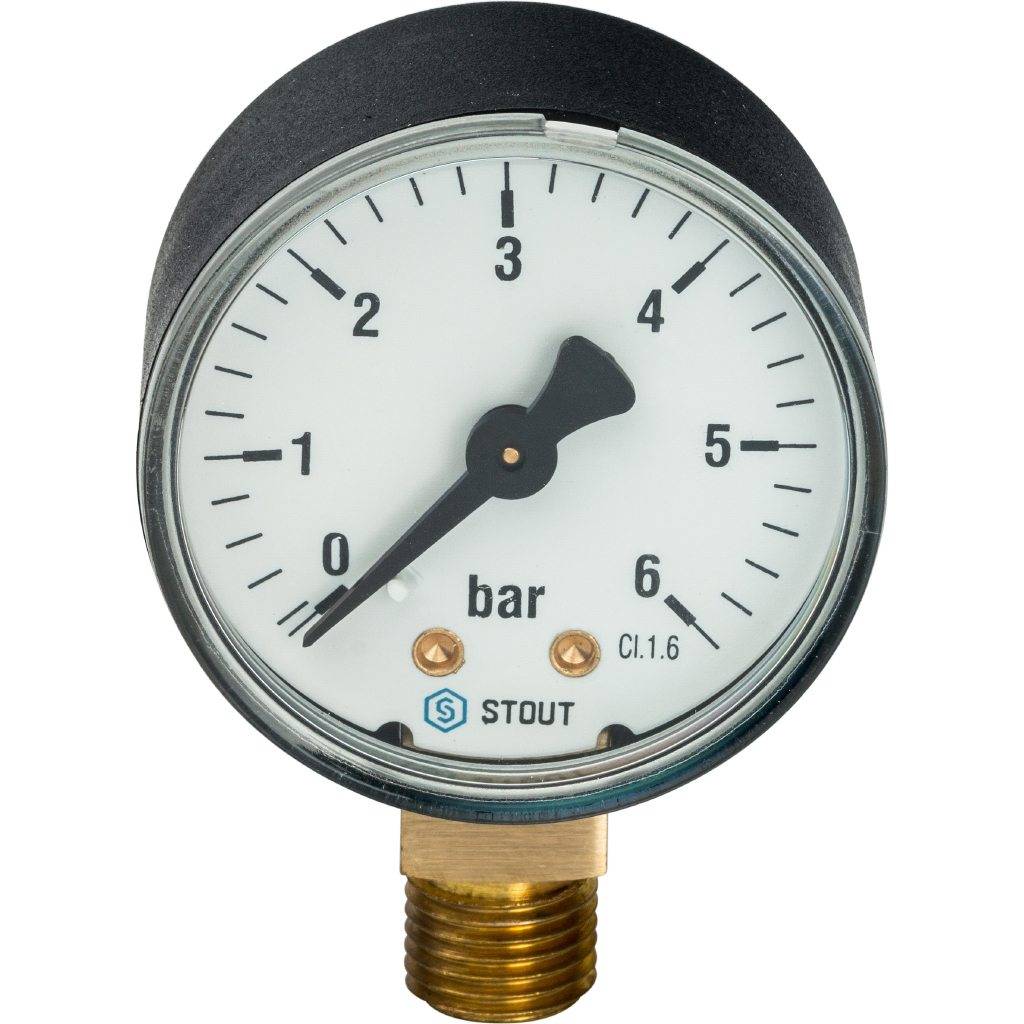

Воздушник и манометр

Единственное требование к ним — диапазон шкалы манометра. Он должен показывать давление как минимум до 4 бар (4 кгс/см2).

Клапан, воздушник и манометр образуют группу безопасности.

Расположение

Где располагаются элементы обвязки?

  • Насос — перед котлом, на участке с наиболее низкой температурой;
  • Группа безопасности — на выходе из котла, там, где при остановке циркуляции в контуре начнет расти давление;
  • Расширительный бак — в любой точке контура, но не ближе чем в 2 диаметрах розлива от крыльчатки насоса при монтаже перед ним и в 8 диаметрах розлива — после него. Цена нарушения этого требования — ускоренный износ мембраны, вызванный постоянными колебаниями давления в баке из-за турбулентностей (завихрений) потока.

Обвязка электродного котла Галан: насос стоит непосредственно перед котлом, группа безопасности — после него, расширительный бачок — после группы безопасности.

Особый случай

Во многих ТЭНовых котлах группа безопасности, насос и расширительный бак расположены прямо в корпусе прибора, что превращает его в полноценную мини-котельную.

Такой котел подключается в разрыв отопительного контура. В качестве дополнительной обвязки нужна только пара шаровых кранов на входе и выходе: они позволяют снять котел без сброса всего объема теплоносителя.

Обвязка электрической мини-котельной — шаровые краны на входе и на выходе.

Показания манометра и термометра в этом случае выводятся на индикатор на лицевой поверхности прибора.

При включении котла индикатор на лицевой панели показывает параметры теплоносителя.

Процесс установки своими руками

Подготовка отопительного электрического агрегата к работе состоит из нескольких этапов. От правильности выполнения каждого из них зависит долговечность службы и безопасность эксплуатации.

Основными этапами работ являются:

  • подготовка места для монтажа;
  • обвязка котла;
  • подключение к электросети и заземление;
  • пробный запуск.

Если у владельца есть знания в электротехнике и прокладке систем для отопления домов, то можно своими руками провести весь комплекс монтажных и пусконаладочных работ.

Подготовительные работы

Перед проведением монтажных работ нужно подготовить схемы подключения электрокотла к нагревательному контуру и бытовой сети. Выбор размеров труб и их сортамент должен быть согласован с техпараметрами насоса, используемого для прокачки теплоносителя в магистрали системы.

Подбирая сечение кабеля для подсоединения установки к бытовой электрической сети, нужно учитывать мощность прибора. При использовании отопителей до 5 кВт разрешено подключение к однофазной линии, а более мощные агрегаты требуют для своего функционирования 380 В.

Разметка для монтажа проводится при помощи уровня, т. к. различные модели установок требуют только горизонтального или вертикального размещения. При помощи указанного инструмента также проверяется правильность навешивания аппарата после завершения монтажных работ.

Напольные агрегаты устанавливаются с применением штатных опор, которые входят в комплект поставки. В некоторых случаях допускается монтаж оборудования на теплоизоляционную площадку, способную выдержать массу устанавливаемого котла.

Обвязка котла

Схема обвязки электрокотла.

Для тэновых аппаратов в моноблочном исполнении, которые уже укомплектованы насосным агрегатом и гидроаккумулятором, достаточно подвести к соответствующим патрубкам прямую и обратную магистраль. К обратке подключается трубопровод для подпитки системы водой.

При навешивании простого тэнового оборудования с отсутствующим насосом и расширительным баком, все компоненты подключаются по схеме, рекомендованной производителем.

Прокладываются трубопроводы и проводится врезка в магистраль насосного агрегата. Дополнительно монтируется фильтр и группа безопасности.

Прямая магистраль и обратка соединяются с соответствующими патрубками нагревательного аппарата. В процессе работы используется уплотняющая лента.

Подключение к сети и заземление

Электрокотлы подсоединяют напрямую к счетчику посредством связки автовыключателя и УЗО. Автоматы монтируются на каждую фазу отдельно. Сечение проводов подбирается по потребляемой мощности.

Электроприбор 18 кВт для подключения требует применения проводов с медными жилами, имеющими поперечное сечение 10 кв. мм.

Ноль и земля присоединяются к агрегату одинаково. Электрические установки большой мощности требуют качественного заземления. Из корпуса отопительного аппарата выводится кабель нужного сечения до вкопанных в грунт электродов.

Наружную защиту располагают в точке, где будут отсутствовать люди при пробое электросети. Металлические штыри желательно разместить в грунте на расстоянии не более 1 м от фундамента здания.

Пробный пуск

Перед проведением пробного пуска нужно проверить целостность изоляции на всех кабелях, надежность крепления проводов и соединительных муфт, кранов и стыков труб. Дальше система заполняется водой. Воздух из магистрали выпускается через специальный клапан.

Давление в системе контролируется при помощи манометра, входящего в группу безопасности. Для большинства котлов оно составляет 1,3-2,0 бар в рабочем состоянии и 1,0-1,3 при отключенном агрегате.

После заполнения магистрали теплоносителем подается напряжение и выставляется необходимая температура при помощи блока управления.

Обогрев электрокотлом дает результат при его подключении в доме среднего и небольшого размера. Использование такой установки считается безопасным и экологическим способом поддержания оптимальной температуры в жилом помещении.

Виды электрических котлов

Выбирая электро котел для установки в дополнение к твердотопливному, достаточно бегло ознакомиться с основами нагрева воды при помощи электрического тока, что бы не попасться в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит на своей системе отопления проверять правдивость заверений производителя о несравненно высоком КПД именно их приборов – это может стоить лишних денег, и окупятся они не скоро. Есть три основных типа котлов:

1. ТЭНовые котлы.

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать, как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНа по причине образования накипи, уменьшающей теплоотдачу.

2. Электродные котлы.

Теплоносителем в них выступает вода. Нагрев происходит за счет энергии выделяемой при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в контуре. Обеспечивает плавный нагрев воды в системе. Со временем, в результате электролитических реакций, электроды растворяются и требуется их замена.

Модели электрокотлов

Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.

Тэновый электрический котел

Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.

Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.

Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.

Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления. Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость

Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.

Электродный электрический котел

Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).

Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.

Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.

Электрический котел индукционный

Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.

Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.

Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:

  • одноконтурные (предназначены только для отопления всего дома);
  • двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).

Также нужно выделить:

  • настенные котлы;
  • напольные котлы (производятся модели большой мощности).

Схемы: ТТ котел

Это простейшая схема обвязки твердотопливного котла. Ее можно использовать только, если используется блок управления котлом, который предусматривает управление циркуляционным насосм для предотвращения конденсата.

Это распространная схема бюджетной обвязки котла на твердом топливе. Она включает защиту от образования конденсата – трехходовой клапан. Подробнее.

Схема обвязки твердотопливного котла с аварийным гравитационным контуром. Из существующих элементов безопасности аварийный гравитационный контур самый надежный, на мой взгляд. Подробнее.

На этой схеме обвязка котла на дровах с четырехходовым клапаном аварийного подмеса. Я не рекомендую его для котлов с чугунным теплообменником.

При такой обвязке в бойлер дополнительно нужно вмонтировать ТЭН.

Такой вариант для котлов с вентилятором. На бойлер ставится отдельный насос. Требуется автоматика с функцией управления насосом бойлера, с функцией отключения насосов при падении температуры ниже точки образования конденсата. В бойлер также монтируется ТЭН.

Электрический котел: особенности конструкции, необходимые компоненты

Принципиальная схема котла на ТЭНах.

Наиболее важная часть совершенно любого электрокотла – это ТЭН (трубчатый электронагреватель), преобразующий электрическую энергию в тепловую. Котел может быть создан с использованием трубы из металла или чего-то металлического, что даст возможность обеспечить полость достаточными размерами. Помимо этого, электрический котел включает вспомогательные компоненты: датчики, регуляторы и прочие.

Нынешние электрокотлы оборудуются специальным баком расширения, циркуляционным насосом, фильтром и предохранительным клапаном.

Однако не стоит хвататься за первую попавшуюся возможность и приобретать уже готовые решения, ведь есть возможность выполнить самодельный электродный котел отопления. Для этого необходимо четко понимать конкретные нюансы процесса, связанные с электрической составляющей работы.

Электрический котел функционирует, как и любой прочий котел, использующий альтернативный вид топлива. ТЭН нагревает воду, которая впоследствии обогревает радиаторы. В этом нет ничего сложного, и все происходит по одной четкой схеме.

Циркуляция жидкости может осуществляться как естественно, так и благодаря специальным насосам. Если же в доме оборудуются электрические котлы, то рациональней позаботиться о естественной циркуляции воды, а не использовать насосы. Это является еще одним аргументом в пользу надежного и экономного использования электричества.

Самодельный электрокотел, как и фабричный его аналог, должен обязательно оборудоваться:

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

  • установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью;
  • если предусмотрена обвязка с буферной емкостью;
  • если предстоит соединение с бойлером косвенного нагрева;
  • электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
