Устройство бойлера: варианты конструкций в зависимости от вида и типа

На что обратить внимание при выборе БКН

Один из основных параметров, который должен стать решающим аргументом при покупке бойлера – его вместительность. Чтобы узнать необходимую емкость бака, советуем ориентироваться на количество человек в вашей семье.

Рекомендации по литражу:

80-100 л – 2 потребителя;
100-120 л – 3 человека;
120-150 л – 4 пользователя;
150-200 л – 5 потребителей.

Важно разделять понятия «общая емкость бака» и «рабочая емкость», ведь спиральная труба, расположенная внутри бойлера, занимает значительную площадь. Поэтому обязательно уточните при покупке, сколько реально воды помещается в прибор

В технических характеристиках этот нюанс должен быть указан.

Также помимо «поголовного» пересчета потенциальных потребителей, необходимо учитывать и частоту, и объемы использования воды. Например, если в вашей семье любят понежиться в теплой ванне, а не наскоро принять душ, рабочая емкость бака должна быть соответственной – не менее 120 л.

БКН выгодно использовать в комплекте с твердотопливным или одноконтурным газовым котлом, но если расход воды меньше 1 л/мин, дешевле обойдется двухконтурный котел, который и места займет гораздо меньше, чем система с косвенным нагревом

Другие важные параметры:

Мощность – чем больше водопотребление, тем выше должен быть ресурс прибора

Но при этом важно, чтобы мощность «косвенника» не превышала возможности отопительной системы (или другого внешнего источника энергии). К примеру, если объем накопительного бака варьирует в пределах 120-150 литров, мощность котла должна быть не менее 23 кВт, а для 160-200 литров уже понадобится 31-39 кВт.

Время нагрева – параметр, зависящий от объема бака и количества витков на змеевике (большие или комбинированные емкости могут быть снабжены несколькими спиралями).

Материал бака – для долговременного использования лучше всего подойдут бойлеры из нержавейки или медицинской стали.

Теплоизоляция – в дешевых моделях применяется поролон, который быстро изнашивается и пропускает тепло, поэтому лучше приобрести более дорогой прибор, где использовался полиуретан.

Управление – устройство сможет работать в автоматическом режиме, по необходимости отключая и запуская ток воды, контролировать нагрев с помощью температурного датчика.

При выборе формы и размере бака также необходимо учесть, что хотя теоретически бойлер можно установить в любой комнате, где есть доступ к теплотрассе, его оптимальное месторасположение – рядом с котлом. Так передача тепла наиболее эффективна.

Бойлер косвенного нагрева можно сделать собственноручно. Инструкция по изготовлению агрегата описана в .

Устройство бойлера

Накопительный нагреватель устроен довольно просто. Его главный элемент – бак для воды, который изготавливается из нержавеющей стали или алюминия. В баке ставится нагревательный модуль, который состоит из одного или нескольких ТЭНов. Они бывают «мокрые» и «сухие». Первые контактируют с водой, вторые помещаются в специальную трубку, которая нагревает жидкость.

Вся конструкция помещается в оболочку и изолируется теплоизоляционным материалом для защиты бойлера. Из чего состоит электронная часть, зависит от функционала. Для автоматизации процесса устройство водонагревательного бака состоит из различных датчиков, которые соединены с модулями. На внешней оболочке устанавливаются системы управления, которые бывают механическими и электронными. Посмотреть на бойлер в разрезе на схеме можно в документации к устройству. Все основные элементы и их функции отображаются на фото и имеют соответствующие подписи.

При работе бойлера внизу подается вода. Она нагревается изнутри и затем поднимается вверх и удаляется из бака через трубку забора нагретой жидкости. Рециркуляция продолжается в течение всего времени, пока устройство включено в сеть. Температуру нагрева регулирует термостат. Также могут ставиться датчики температуры, которые выводят данные на электронный экран или термометр. Холодная вода подается через кран с обратным предохранительным клапаном.

Виды водонагревателей накопительных электрических

Доброго времени суток, сегодня поговорим о таком важном и нужном в быту приборе как водонагреватель!

Начнем с того, что водонагреватели бывают двух видов: накопительные и проточные.

Проточный водонагреватель электрический: принцип работы

Проточный водонагреватель электрический

Принцип их работы следует из их названия — один вид приборов нагревает воду, накапливая ее в специальной теплоизолированной емкости (накопительный тип).

Накопительный водонагреватель электрический: принцип работы

Второй вид приборов нагревает воду во время ее прохождения через прибор (проточный тип).

Накопительный водонагреватель электрический

Оба варианта водонагревателей могут быть электрическими или газовыми. В этой статье мы будем обсуждать накопительные водонагреватели.

Плоский бойлер с сухим ТЭНом

Конструктивно данные водонагреватели отличаются только структурой обогревательного элемента: ТЭН помещается в специальную металлическую или эмалированную колбу. Трубчатый нагреватель не контактирует с водой, всегда остается сухим. Это продлевает его срок службы в два раза по сравнению с элементом прямого нагрева.

Производительность оборудования возрастает благодаря большей площади нагревательного элемента. Техническое обслуживание водонагревателя производится реже, срок эксплуатации увеличивается. Замена ТЭНа происходит проще, сливать воду из баков не потребуется. Материал изготовления трубчатого электрического нагревателя может быть разным, что зависит от производителя.

Стоимость данного оборудования дороже, но это компенсируется меньшими финансовыми вложениями в замену ТЭНа, анодного стержня, ремонтные и сервисные работы. В качестве примера можно привести бойлер Аристон объемом 100 л EWH 100 Centurio IQ 2.0, французский водонагреватель Атлантик Vertigo Steatite 100 с одним сухим нагревателем и объемом 100 л.

Выпущенные в последнее время водогреи оснащаются пультом дистанционного управления (бойлер Термекс 80 литров ID 80 V), wi fi управлением, что позволяет контролировать их работу с мобильного телефона при помощи установленного программного обеспечения (Аристон 80 литров ABS VLS EVO WI-FI 80).

Оснащение продвинутым электронным блоком управления обладает рядом преимуществ, облегчающих контроль, управление приборами. При этом, необходимо помнить, что неисправность электроники остановит работу оборудования, а последующий ремонт обойдется дорого.Приобрести водонагреватели можно в специализирующихся магазинах крупных городов (например, Киев, Красноярск).

2 Преимущества и недостатки бойлеров

Именно накопительные водонагреватели используют при отсутствии централизованной системы подачи горячей воды. Пользоваться ими настолько удобно, что нередко их устанавливают даже для кратковременной эксплуатации в периоды отключения горячего водоснабжения. Этому способствует значительное количество преимуществ:

Возможность нагрева больших объемов воды.
Способность обеспечивать водой несколько точек водозабора. Один бойлер можно использовать для снабжения нескольких ванных комнат и умывальников. Это свойство чрезвычайно полезно для загородных домов.
Функционирование устройства не зависит от напора воды. Это главная особенность накопительных водонагревателей. В проточных моделях температура нагрева регулируется именно изменением скорости прохождения воды через нагреватель.
Возможность нагрева жидкости до высоких температур. При необходимости на выходе устройства можно получить температуру до 85 градусов.
Качественная теплоизоляция бака дает возможность в течение длительного времени сохранять температуру. Такое свойство позволяет добиться существенной экономии и делает эксплуатацию водонагревателя более удобной.

Разумеется, как и любые другие устройства, бойлеры для нагрева воды имеют свои недостатки. Однако к особенностям эксплуатации таких приборов легко привыкнуть. Среди минусов можно выделить следующие:

Первоначальный нагрев полностью заполненного бака занимает длительное время.
При небольшом расходе воды постоянное поддержание требуемой температуры сопряжено с дополнительными затратами энергии на нагрев.
Размещение емкости требует наличия достаточного свободного пространства. Если площадь ограничена, придется отдать предпочтение компактной модели.
Высокая стоимость. Устройства проточного нагрева стоят значительно дешевле, но не подходят для постоянного использования.
При длительном отсутствии забора качество воды может снижаться. При перерывах в эксплуатации рекомендуется сливать жидкость из бака.

Преимущества и недостатки

Как и все на свете, механизмы для нагрева воды имеют свои положительные и отрицательные стороны, напрямую связанные с устройством электроводонагревателя накопительного типа.

Среди достоинств установки можно выделить такие:

Экономичность. Нагревшись в бойлере, вода может долгое время сохранять свою температуру даже без дополнительного нагрева.
Запас горячей воды, которым можно пользоваться даже при отсутствии электричества.
Большое количество модификаций с разным объемом бака, различной ориентации в пространстве и разнообразных расцветок.
Малая мощность потребления, что позволяет его устанавливать даже в домах со старой электропроводкой.
Обеспечивает подачу горячей воды в большое количество точек приема одновременно.
Стабильная температура воды по сравнению с проточным электронагревателем.

Конечно, не обошлось и без минусов. Среди них — большой вес и крупные габариты установки, в связи с чем возникают некоторые сложности с ее размещением. Кроме того, более сложными являются работы по установке и монтажу по сравнению с проточным водонагревателем. Бойлер можно монтировать только на надежную стену, которая выдержит вес конструкции.

Другие недостатки накопительного нагревателя:

Долгое ожидание момента, когда вода нагреется, после того как автомат был включен.
Необходимость в регулярном обслуживании бойлера и очистке его от накипи, которая постепенно снижает КПД прибора.
Режим поддержания заданной температуры воды увеличивает расход электричества.

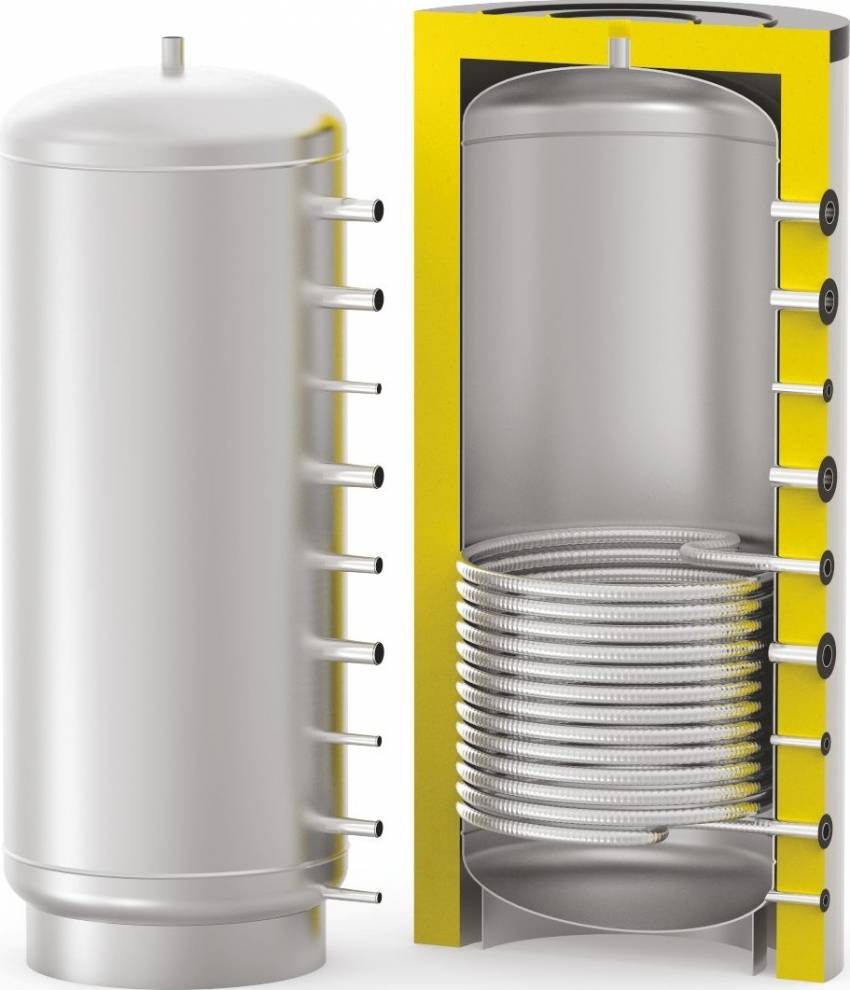

Устройство бойлера косвенного нагрева

Этот тип водонагревателя представляет собой накопительную емкость, оснащенную слоем теплоизоляции. Объем бойлера косвенного нагрева может быть различным.

Отличительной особенностью устройств этого типа является отсутствие встроенного источника тепла. Некоторые модели имеют электрический нагреватель, но он используется для поддержания необходимой температуры.

Так устроен нагреватель. Источник фото: atlantnn.ru

Через накопительную емкость проходит змеевик, нагревающий жидкость. Некоторые модели имеют в своей конструкции две емкости, одна из которых установлена внутри другой.

В пространство между баками поступает теплоноситель. Для защиты внутренней поверхности бака от образования накипи производители устанавливают магниевый анод.

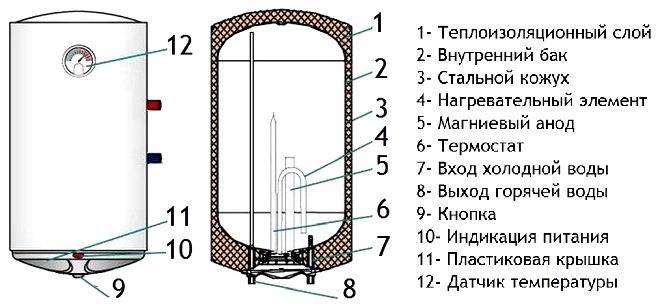

Устройство накопительного водонагревателя электрического

Самым главным в конструкции является ТЭН, благодаря которому и происходит нагрев воды. Внешний кожух служит для защиты водонагревателя, после него идёт слой теплоизоляции, необходимый для экономии электроэнергии. Если производителем предусмотрена хорошая теплоизоляция, то вода может оставаться тёплой до 2 суток. Традиционными материалами для теплоизоляции служит жёсткий вспененный полиуретан либо поролон. Если нужно обогревать воду в больших количествах, то теплоизоляции поставляется отдельно от бака, что позволяет увеличить рабочий объём.

К основным элементам устройства относят:

внешний кожух;
слой теплоизоляции;
водонагревательная ёмкость;
рассекатель;
вход холодной воды;
выход горячей воды;
погружная трубка датчика;
магниевый анод;
ТЭН (элемент для нагревания).

Теплоаккумулятор для котлов отопления особенности устройства и подключения

Цель использования данного агрегата – сбор и хранение нагретого до определённой температуры теплоносителя для дальнейшей его передачи в систему, когда в этом возникнет необходимость. Будучи связанным с водяным контуром помещения, аккумулятор подобного типа обеспечивает поддержку температурного режима, даже если источник тепла будет отключен.

Полезный совет! Если водяное отопление дома производится от электроэнергии, оформление ночного тарифа со сниженными расценками стоимости 1 кВт/ч. позволит сэкономить на оплате счетов. Отопительную систему достаточно будет нагревать ночью, а в дневное время будет работать теплоаккумулятор.

Теплоаккумулятор используется для поддержания нагретой до определённой температуры воды

Это устройство выполняет и другие функции. К основным из них можно отнести:

почти на треть снижает расход топлива. При этом КПД топливной установки повышается;
предохраняет от перегрева приборы отопления, собирая излишки тепла;
нагревает воду для системы ГВС. То есть, по сути, это одна из разновидностей бойлера косвенного нагрева. Цена данного агрегата колеблется в очень широких пределах: от 13 до более 300 тысяч рублей;
бак теплоаккумулятора может связывать несколько источников тепла, работающих на различных видах энергии или топлива;
конструктивное исполнение устройства позволяет осуществлять отбор теплоносителя разной температуры.

Устройство теплоаккумулятора и рациональное подключение внешних приборов

В качестве главной детали данного агрегата выступает цилиндрической формы нержавеющий бак, наполненный жидкостью, характеризующейся высоким коэффициентом теплоотдачи. Его обвязка осуществляется теплоизолирующим материалом. В сочетании с установкой верхней рубашки, такое конструктивное решение увеличивает время остывания теплоаккумулятора. Внутри цилиндрической ёмкости размещаются от 1 до 3 теплообменников. Количество змеевиков определяется возможностями и потребностями хозяев жилья.

Разогретая вода от твёрдотопливных или газовых котлов поступает в полость бака аккумулятора сверху, а охладившаяся жидкость оседает ближе ко дну и для разогрева вновь перекачивается в котёл.

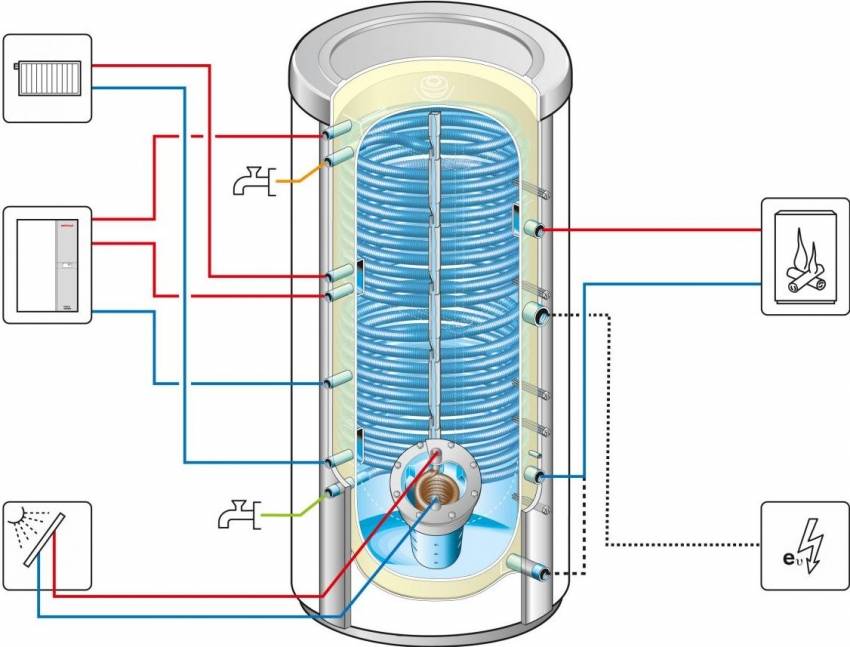

Схема устройства теплоаккумулятора с возможностью подключения к альтернативным источникам энергии

Нижний отсек обычно имеет температуру порядка 35-40°С. Поэтому подсоединять его целесообразно к системе тёплого пола. Температура средней части составляет 60-65°С. Поэтому подключать к ней следует отопительные приборы. К горячему водоснабжению подключается верхняя часть бака. Температура воды там достигает 80-85°С.

Принцип работы бойлера косвенного нагрева

Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.

Принципиальная схема работы водонагревателя косвенного нагрева

Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.

Конструкция и материалы

Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.

В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.

Навивка змеевика

Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.

Схема-чертеж подключения бойлера косвенного нагрева

На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.

Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости — большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.

Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.

При желании можно оснастить бойлер ТЭНом

В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера.Этот нагревательный элемент можно приобрести в специализированном магазине.

Схема бойлера косвенного нагрева с ТЭНом

Принцип работы электрического проточного водонагревателя

Проточные нагреватели имеют простую конструкцию. Почти для всех моделей применяется единая концепция, при которой жидкость проходит через корпус теплового оборудования, получая тепло от ТЭНов. В момент, когда пользователь открывает кран, запускается специальное реле давления, за ним срабатывает нагреватель. Его задача — быстро подогреть воду до заданной температуры.

В конструкции есть прерыватель, функция которого состоит в принудительном отключении питания. Это происходит при перепадах давления в системе или превышении степени нагрева воды. Дополнительный предохранитель — стабилизатор. Его задача — обеспечить нормализацию давления при достижении критических значений.

Конструктивные особенности

Главной составляющей электрических водогрейных приборов остается ТЭН. Сплав этой детали обеспечивает отдачу тепла при прохождении через него электрического тока. Спирали изолируются для упреждения коррозии, для чего помещаются в специальный пластиковый блок. При разогреве нагревательного элемента генерируемое тепло забирается проходящей через него холодной водой.

Загрузка

Конструкция активного блока исключает остаточное тепловыделение. Это происходит из-за небольшого объема проходящей жидкости и массы самого устройства. Образования накипи на спиралях не происходит, что значительно продлевает срок службы изделий.

Обратите внимание! Если посмотреть водонагреватель в разрезе после долгих лет использования, можно заметить лишь небольшой налет на поверхности спиралей. В проточных установках закрытой модификации спирали ТЭНов заключаются в медные или латунные модули

Такое строение обеспечивает безопасность в противопожарном отношении

В проточных установках закрытой модификации спирали ТЭНов заключаются в медные или латунные модули. Такое строение обеспечивает безопасность в противопожарном отношении.

Рассматривая, как работает бойлер, следует различать тип управления. Гидравлическое манипулирование происходит вручную, через шесть ступеней мощности. Более точное управление действиями техники электронное. Такая система работает автономно, под заданную пользователем температуру контролируется степень нагрева воды в бойлере. Такой принцип лучше гидравлики, поскольку все процессы контролируются электроникой вне зависимости от напора.

Из-за сложившихся стереотипов название «бойлер» часто ассоциируется с электрическим водогрейным баком. Хотя существуют и другие версии бытовых приборов, обеспечивающих автономное горячее водоснабжение частных домов и квартир. В определенных условиях использование газовых аппаратов и емкостей косвенного нагрева гораздо выгоднее и комфортнее. Чтобы выбрать накопительный водонагреватель, стоит сравнить принцип работы бойлеров различных типов, нюансы подключения и особенности эксплуатации.

Газовые накопительные водонагреватели

Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

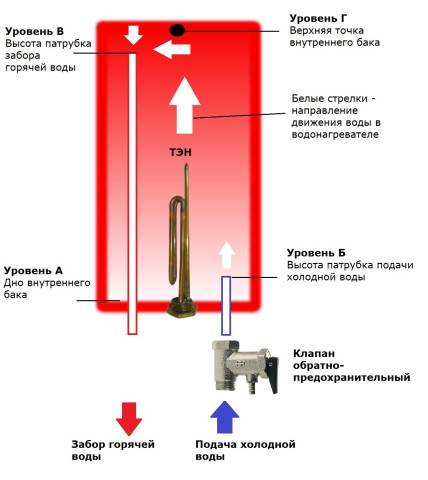

Принцип работы накопительных водонагревателей

Схема работы бойлеров построена на принципе разделения слоев воды с разной температурой. Как известно, теплые слои жидкости находятся вверху. Их отбор из водонагревателя осуществляется через трубку отвода горячей воды, длина которой позволяет использовать верхний, наиболее теплый ее слой. Холодная же вода, наоборот, поступает в нижнюю часть бака, туда, где установлены водонагреватели. К тому же, на короткой подводящей трубке установлен рассекатель, не позволяющий жидкости проистекать струей и тем самым способствовать перемешиванию теплой и холодной воды.

Нагрев холодной воды осуществляет ТЭН (один или несколько). За ее температурой следит термостат. При достижении заданной температуры, он размыкает электрическую цепь питания нагревателя.

Принцип работы бойлера

Хорошая теплоизоляция позволяет поддерживать нужную температуру воды, затрачивая минимум энергии на ее постоянный подогрев.

Отобранная сверху теплая вода постоянно замещается вновь нагреваемой жидкостью, которая подается из магистрали. Так устроен процесс непрерывного нагрева. При большом расходе температура воды на выходе из бойлера со временем падает, поэтому необходимо выбирать объем накопителя, исходя из величины горячего водоразбора.

Возможен вариант отказа термостата, при этом вода может закипеть, вследствие чего до опасного уровня повышается давление во внутреннем баке. Для предотвращения аварии, на трубку подачи холодной воды установлен предохранительный клапан – при достижении предельной величины давления он открывается, тем самым сбрасывая часть жидкости в подающую магистраль. Этот же клапан используют для слива воды из прибора во время профилактических работ.

Подробное видео по устройству бойлера представлено ниже:

Не стоит пренебрегать проведением периодических профилактических мероприятий, заключающихся в чистке бойлера от накипи и ржавчины. Они позволят прибору работать надежно и эффективно, а также уберегут вас от незапланированных трат.
