Структура мягкой кровли
Прежде чем говорить о конструкции крыши с мягким кровельным покрытием, хотелось бы вскользь упомянуть об особенностях этого уникального материала. По сути, он представляет собой модифицированный рубероид. Вот только основой гибких плиток (в дальнейшем будем называть их гонтами) является не банальный картон, а более прочная и долговечная стеклоткань или же полиэстеровое полотно. Усовершенствования коснулись и пропитки. Гидроизоляцию мягкой черепицы обеспечивает модифицированный полимерно-битумный состав, благодаря которому точки критических температур удалось сместить к более высоким значениям.
Многослойная структура позволяет сделать мягкую кровлю прочной и абсолютно водонепроницаемой
Сверху на гибкую черепицу наносят базальтовую или сланцевую крошку — она не только определяет дизайн покрытия, но и делает его более устойчивым к механическим воздействиям, ультрафиолетовому излучению и другим внешним факторам. Снизу плитки покрыты клеевым слоем, который закрывают защитной плёнкой. В отдельных случаях на нижнюю поверхность наносится мелкая минеральная посыпка — тогда клеящая часть представляет собой широкую полосу в верхней части гонтов.
Монтаж утеплителя
В подавляющем большинстве случаев монтаж утеплителя производится одновременно с монтажными работами на кровле или фасаде или с внутренней отделкой. Даже если используется одна марка теплоизоляции, технология установки и применяемые материалы могут различаться:
- Виды рулонной гидроизоляции – гидро или пароизоляция, место установки, вид помещения, наличие обрешетки и т.д.
- Обрешетка – материал изготовления, необходимая ширина воздушного продуха.
- Материал основания – насколько он паропроницаем.
- Материал внешней отделки – вероятность возникновения конденсата, воздухопроницаемость.
Вот основные пункты, которые влияют на технологию установки.
Поэтому, перед началом работ надо внимательно изучить инструкции, предлагаемые производителями отделочных материалов.
Технология установки утеплителя под вентилируемый фасад
Утепление стен проводится в несколько этапов:
- Перед монтажом утеплителя на стене крепится обрешетка – рейки из хорошо высушенного дерева сечением 60х40 мм или оцинкованные профили из стали. Чтобы листы утепления устанавливались плотно, без зазоров, расстояние между рейками обрешетки должно быть меньше ширины рулона теплоизоляции примерно на 15-20 мм.
- Листы теплоизоляции устанавливаются между рейками обрешетки.
- Поверх укладывается гидроизоляция в виде пленки. Она защищает теплоизоляцию от осадков, попадающих под кровлю и конденсата. Гидроизоляция не пропускает воду внутрь, зато позволяет водяному пару легко выходить наружу.
- Между поверхностью гидроизоляционной пленки и внешним фасадом должно быть пространство не меньше 25 мм. Этот воздушный зазор необходим для вентиляции и испарения конденсата.
- Завершающий этап – монтаж самого вентилируемого фасада.
Когда работа завершена, утеплитель будет надежно спрятан за внешними панелями. Они защищают его от воды, ветра и случайных ударов. И превращают даже типовое строение в красивый и теплый дом по вкусу его хозяина.

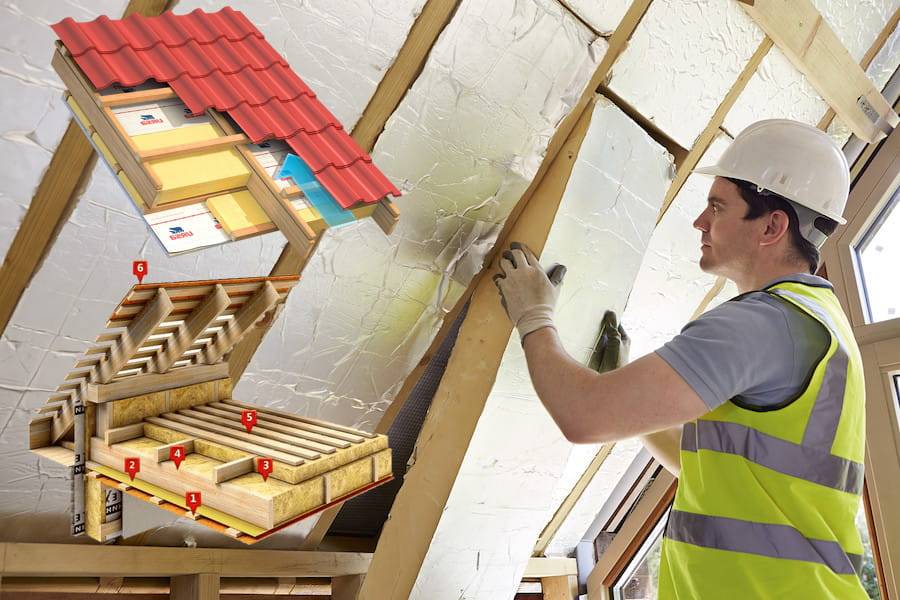

Укладка утеплителя на кровлю
Утепление мансарды делать сложнее, чем утепление стен. Во-первых, жестче требования к соблюдению технологии проведения работ. Во-вторых – монтаж утеплителя происходит на высоте и на наклонной поверхности.
Вот основные рекомендации по утеплению крыши дома:
- Шаг стропил кровли должен соответствовать ширине листов утеплителя (ширина листа на 20 мм больше расстояния между стропильными балками). Иначе придется герметизировать утепление дополнительными кусочками.
- Обеспечить плотное прилегание теплоизоляции к стропилам и другим элементам кровли – иначе получатся «мостики холода». Благодаря упругости листы минваты и стекловаты полностью заполняют пространство между стропилами.
- Монтаж утепления кровли проводить только в сухую погоду, лучше за один день.
- По окончании работ сверху сразу же нужно положить гидроизоляцию – для защиты от осадков. Если утеплитель намокнет, его придется снимать с крыши и заменять новым.
- Стыки листов в одном слое не должны совпадать со стыками в другом слое.
Внешнее утепление стен минватой под сайдинг
Для эффективного утепления стен минватой следует подготовить поверхность для последующих монтажных работ: очистить от мусора, заделать щели, снять водостоки и другие элементы декора, нанести разметку, прикрепить подвесы.
Далее монтировать элементы по порядку:
- укладка плит минваты снизу вверх между направляющими стойками впритык, насаживая материал на подвесы и прикрепляя дюбель-гвоздями;
- щели заделать кусками утеплителя;
- застелить пароизоляционную мембрану аналогично утеплителю;
- крепить стойки на подвесы;
- далее приступают к облицовке.
Металлическая обрешетка
Такой способ подходит для металлопрофиля.
Если же используется деревянный брус, то утепление минватой несколько отличается:
- на подготовленную стену прикрепить брусья уголками на расстоянии ширины плиты минваты;
- утеплитель укладывается между стойками впритык, закрепляются парой дюбелей, щели заделываются монтажной пеной;
- если нужен второй слой утеплителя, то к стойкам крепят контррейки и между ними укладывают плиты минваты;
- скобами к каркасу крепят диффузионную мембрану;
- устанавливают контробрешетку, которая служит основой для крепления сайдинговых панелей и создает воздушную прослойку в стеновом пироге.
Стеновой пирог под сайдинг
Крепление минваты к стене дюбелями
Холодная и теплая кровля: конструктивные особенности
Прежде всего следует различать эти два типа кровель. Холодная – значит с холодным чердаком и утеплением дома по чердачному перекрытию. Теплая – с жилой мансардой и утеплением между стропилами
Почему это важно? Дело в том, что независимо от типа кровельного покрытия холодная и теплая кровля имеют разную конструкцию
В составе холодной кровли чаще всего используют недорогие, но прочные гидроизоляционные пленки. Их главная задача – обеспечить эффективный отвод конденсата и не допустить его попадания внутрь чердака, в том числе на утепленное перекрытие.
Подшивка утеплителя может производиться как до, так и после завершения кровельных работ
Порядок работ по утеплению холодной кровли
- При монтаже холодной кровли гидроизоляционную пленку укладывают перпендикулярно стропилам. Рулоны мембраны раскатывают с нахлестом в 100-150 мм и проклеивают стыки строительным скотчем.
- Затем пленку крепят к стропилам брусками контробрешетки. После этого поперек стропил монтируется обрешетка, на которую крепится кровельное покрытие.
- Для гибкой черепицы делают так называемую «сплошную» обрешетку, т.е. укладывают на контр брусья сплошные листы ОSB или другого аналогичного материала.
- Вентиляционный зазор между пленкой и кровельным покрытием может быть минимальный, тем более что чердак сам по себе является вентилируемым помещением.
- Когда кровля готова, утепляют чердачное перекрытие, не забывая установить под слой утеплителя пароизоляцию.
Правда ли, что плоская кровля боится снега и не всем по карману?
Несмотря на многолетний положительный опыт, до сих пор бытует мнение, что плоская кровля – не для регионов с большой снеговой нагрузкой. А если и делать такую конструкцию, то обойдется она на порядок дороже скатной.
Регион застройки – республика Башкортостан, Уфа, СНТ. Планируемые материалы для строительства:
крупноформатный керамический блок (0,51 с последующей штукатуркой или 0,38 с утеплителем);
- фундамент нравится УШП;
- перекрытия – деревянные;
- эксплуатируемая плоская кровля;
- терраса отдельно на винтовых сваях (неэксплуатируемая кровля).
Сразу смотрите количество снега. Для понимания: у вас, вероятно, высокая снеговая нагрузка. Следовательно, два варианта:
- Отказаться от плоской крыши.
- Сделать плоскую крышу, что при правильных расчетах приведет к удорожанию строительства примерно в ДВА раза.
Специалисты считают иначе.
Уфа – это пятый снеговой район, т.е. нормативная снеговая нагрузка составляет 320 кг/м² крыши. Это не самое большое из возможных значений (максимум – 560 кг/м²), но его необходимо учитывать при проектировании и монтаже стропильной конструкции. Для инженера-конструктора это несложно сделать. И не следует верить мифам о том, что плоская крыша стоит намного дороже скатной. При сопоставимой стоимости материалов площадь плоской кровли меньше скатной (вспомним уроки геометрии в средней школе). К тому же, заметно ниже и трудоемкость монтажа, а это значит, что стоимость работ тоже не может быть чрезмерно высокой.
При этом высокая эксплуатационная надежность и простота ухода делают плоскую кровлю весьма экономичным решением для индивидуального дома
Необходимо принять во внимание комплексный показатель стоимости кровельных «пирогов» (включая достаточно внушительный список комплектующих элементов). С учетом монтажа, разница в ценах плоской и скатной кровель может быть минимальна
В среднем, оба значения составляют около 4000 р/м² готовой крыши. Для плоской кровли каркасного здания с деревянным перекрытием стоимость еще ниже. При этом функциональные выгоды от эксплуатации плоской кровли могут превышать выгоды от эксплуатации скатной кровли.
Немаловажно, что монтаж плоской кровли вполне реально выполнить самостоятельно без особых сложностей, даже если она на коттедже в два или три этажа. В этом случае стоимость крыши сократится практически вдвое, так как затраты на материалы и на услуги профессионалов практически равны
Мифы и легенды, безусловно, увлекательны и расширяют кругозор, если это сказания о свершениях героев Эллады или былинных богатырей. А когда речь идет о строительной сфере, доверять стоит не «сарафанному радио», а специалистам и реальному опыту – примеров успешной реализации и эксплуатации плоских кровель на нашем портале более чем достаточно.
Теплая крыша: технология монтажа
Процесс утепления своими руками представляет собой создание «сэндвича» из нескольких слоев тепло-, паро- и гидроизоляции. Работы можно проводить и на этапе строительства дома, и после этого. Если утепление происходит, когда дом уже построен, то перед монтажом нужно осмотреть кровлю, при необходимости отремонтировать ее, проверить исправность проводки и других коммуникаций. Чтобы провести работы по утеплению своими руками, рекомендуется проводить монтаж всех материалов с внутренней стороны здания.
Для того чтобы теплая крыша служила долгие годы, нужно подобрать качественные материалы. Все они покупаются с тем расчетом, чтобы покрыть всю площадь кровли. Если вам неизвестна эта величина, то перед началом работ нужно измерить параметры или рассчитать площадь по следующей формуле:
S = 2* (a*b), где
S – искомая площадь всей крыши, a – длина ската, b – длина дома.
Виды кровли
Плоская кровля
Тип конструкции, материал и способ укладки покрытия выбирают так, чтобы слой выдерживал усилия ветра, нагрузку от снега, и была возможность очистить его от осадков.
В общем смысле поверхности делят на два вида:
- плоские;
- скатные.
Первая разновидность является самой простой, наклон составляет 5 – 15°, в холодное время года такой угол не обеспечивает самостоятельное очищение. Плоские крыши используют в промышленном секторе и многоквартирных зданиях. Чтобы построить частный особняк, террасу, мансарду, требуется скатное устройство крыши дома. Каркасная крыша с чердаком потребует дополнительных средств, но владелец получит помещение для работы или отдыха.
По типу конструкции
Чаще строят односкатные или двускатные конструкции, такие системы прочные и надежные. Для холодных помещений выполняют небольшой уклон, чтобы снизить расход древесины и покрывающего слоя.
Крыши бывают:
- Многокаскадные и однокаскадные. Второй вид отличается отсутствием сложных форм и является бюджетной альтернативой. Многокаскадные имеют усложненное строение и ведут к перерасходу материалов.
- Покатые и крутые. Угол наклона ската к горизонту показывает возможность самостоятельного удаления массы снега. На покатых плоскостях уменьшается расход материала, но увеличивается его толщина. Крутая схема кровли увеличивает квадратуру, но допускает редкую обрешетку.
- Вальмовые и полувальмовые. В конструкции есть четыре ската, два из которых имеют трапецеидальную, вторые два – треугольную форму. На такое строение нерационально использовать металлочерепицу, профнастил из-за большого количества отходов.
В зависимости от материала
Разновидности кровельных материалов
Различают твердые и мягкие кровли. К твердым относят черепицу, металлические листы, профлист, шифер, дерево. Категория мягких покрытий содержит рулонные материалы, мастичные покрытия, отдельные битумные штучные элементы.
Металлические листы используют гладкие или профилированные, с оцинкованным и полимерным слоем. Деревянные покрытия устраивают в местностях с недорогой местной древесиной. Рубероид применяют для верхнего слоя в конструкции кровли и в качестве гидроизолирующего слоя.
По способу укладки кровельного покрытия
Выбор метода нанесения зависит от конструкции, крутизны и вида материала. Листовой материал монтируют с помощью обрешетки, которую прибивают к стропилам. В процессе устанавливают утепление и влагоизоляцию.
Рулонные материалы, например, еврорубероид, толь, пергамин наклеивают на битумные мастики, которые предварительно наносят на сплошное основание из листов ДСП, влагостойкой фанеры. Есть ковровые покрытия с клеящим слоем, нанесенным снизу — их разогревают перед придавливанием.
Сборка мастичных покрытий происходит в несколько слоев, которые наносят на поверхность бетона, дерева, металла с помощью распределительных форсунок.
Рекомендации
Есть несколько рекомендаций, которых желательно придерживаться при обустройстве пола:
- Немаловажную роль играет герметизация. Поэтому необходимо провести обработку всех стыков, углов, щелей. В качестве обрабатывающих материалов используются смазки-герметики либо изолента.
- Если в ваши планы входит монтирование наливного пола, то проводится предварительная грунтовка поверхности. Чтобы создать пол идеальной ровности, воспользуйтесь самовыравнивающейся смесью. Вещество разбавляется водой в правильных пропорциях. На пол производится укладка плитки, ковролина, ламината и так далее.
Ламинат
- Пространство, которое находится между лагами, не должно быть пустым. Если не заполнить это пространство, то будет издаваться громкий гулкий звук. Для заполнения пустого пространства можно воспользоваться сыпучим теплоизолятором, пенополистиролом в гранулах или керамзитовой крошкой. Данная процедура объединяет термоизоляцию и шумоизоляцию.
- При утеплении пола используйте двухслойный метод. Также должна выполняться перевязка швов и балок. Толщина должна составлять 150 мм или больше.
Чтобы провести правильную пароизоляцию, воспользуйтесь рулонами специально предназначенного изделия. Рулоны необходимо плотно укладывать по всей площади поверхности. Швы склеиваются при помощи специально предназначенной ленты для гидроизоляции. Для обеспечения высокого уровня надежности лучше создать пароизоляцию, состоящую из двух слоев.
Монтирование теплоизоляционного материала не должно вызывать каких-либо трудностей. Минеральная вата или пенопласт размещается в полости меж балок. Если в качестве термоизоляционного материала используется керамзит, то просто проводится засыпка поверх изделия пароизоляции. Далее утеплительный слой покрывается очередным слоем пароизоляции.
Вообще самым сложным этапом во всем процессе теплоизоляции является стяжка пола. При данной процедуре обязательно должна использоваться сетка либо армированная конструкция. Сетка укладывается поверх балок. Проводите постоянную проверку ровности стяжки. Неровность стяжки может иметь в будущем отрицательные последствия.
Процесс обустройства нижней плоскости мансарды находится в зависимости от изделия, из которого сделаны перекрытия. Перекрытия между помещениями могут представлять собой деревянные балки. Они могут быть сделаны из железобетона.
Важную роль при утеплении играют не только выбранные материалы, но и техника безопасности. Изучив подробный порядок теплоизоляции пола в мансардном помещении, можно выполнить всю работу самостоятельно своими руками. Но результат будет не таким качественным, лучше воспользоваться услугами специалистов. Утепленная мансарда – залог комфорта и уюта.
Выбор утеплителя для крыши
Утеплитель является важным материалом для крыши, от которого в дальнейшем будет зависеть не только комфортный теплый микроклимат в доме, но и функционирование конструкции в целом.Требования, которым должен соответствовать качественный утеплитель для такой крыши, мало чем отличается от других конструкций, но имеет нюансы, на которые необходимо обратить особое внимание
- Влагостойкость – пожалуй, самое главное качество материала для утеплителя. По возможности лучше выбирать утеплители с гидрофобными пропитками. Все дело в том, что даже при незначительном намокании материал потеряет свои качества и может перестать работать. В случае, например, с минеральным утеплителем, это может привести к значительному уменьшению теплоизоляционных свойств.
- Старайтесь как можно тщательнее подойти к гидроизоляции. Все дело в том, что наличие пор и содержание воздуха между волокнами любого утеплителя – это то, за счет чего они работают. Более того, намокание утеплителей, которые хорошо впитывают влагу, могут в разы увеличить их массу. За счет этого может произойти обрушение конструкции.
- Из предыдущего пункта можно понять, что вес материала тоже играет роль. Конструкция сама по себе обладает немалым весом и нагружать ее дополнительно не стоит.
- Коэффициент теплопроводности и технические характеристики, которыми будет обладать утеплитель – это качества, заложенные самим производителем. От него зависит утеплительная способность материала.
Важно! Выбирайте такие материалы, которые не теряют своих свойств при резком изменении температур. Именно это качество присуще большинству распространенных утеплителей. То же самое касается и гидроизоляции
То же самое касается и гидроизоляции.
Конечно, не стоит забывать о том, что материал утеплителя также должен быть пожаробезопасным и экологически чистым.
Утепление фронтонов мансарды изнутри
Фронтоны мансарды могут быть продолжением стены дома, то есть иметь ту же конструкцию, что и стена: выложены из кирпича, бетонных блоков. Такие фронтоны утеплять не нужно.
Фронтоны мансарды могут быть продолжением стены дома. В этом случае утеплять их не нужно.
Но часто фронтоны не являются непосредственным продолжением стены, а устроены из наружного отделочного материала, закрепленного на деталях каркаса. В этом случае их обязательно нужно утеплять.
Если фронтон не является продолжением стены, а устроен из наружного отделочного материала, закрепленного на деталях каркаса, его обязательно нужно утеплять.
Если бруски каркаса достаточно мощные, чтобы между ними разместить утеплитель, то размещайте элементы утепления непосредственно на них. Если же эти бруски не достаточно прочные, набейте на них более мощный каркас. Работу выполняйте по обычной схеме:
- Проложите слой гидроизоляции, закрепив ее на брусках существующего каркаса.
- Прикрепите к существующему каркасу более мощный каркас, для укладки между его стойками теплоизоляции.
- Уложите теплоизоляцию.
- Натяните и закрепите на стойках каркаса пароизоляционную пленку.
- Закройте всю конструкцию плитами ОСП или другой отделкой.
На ОСП
Ориентированно-стружечные плиты (ОСП или OSB) представляют собой многослойные листы, склеенные из древесной стружки. Они хорошо подходят для отделки фронтонов мансарды, поскольку обладают рядом преимуществ:
- служат хорошим основанием под обои или покраску;
- имеют хороший запас прочности;
- обладают небольшим весом;
- легко монтируются;
- имеют долгий срок службы.
Листы ОСП хорошо подходят для внутренней отделки мансарды.
После обшивки фронтона плитами, сами плиты следует прогрунтовать. После этого их можно красить или обклеивать обоями. Иногда плиты ОСП оставляют без отделки, но это уместно в случае, если все помещение облицовано таким материалом.
Виды утеплителей
Названий материалов для утепления много, но все они делятся на две большие группы.
Таблица. Группы утеплителей для кровли.
| Наименование утеплителей | Эксплуатационные и физические характеристики |
|---|---|
Ватные | К этой группе можно отнести минеральную вату из базальта, стекловату из вторичного стекла и эковату из макулатуры. Утеплители из ваты могут быть прессованными в виде матов стандартных размеров или рулонными. Есть варианты напыления жидкой эковаты. По показателям теплопроводности и веса перечисленные виды почти не отличаются друг от друга. Дороже всех минеральная вата. |
Полимерные | Пенопласт, пенополистирол, пенополиуретан и т. д. Все эти утеплители изготавливаются на основе одного и того же полимера, отличаются технологией производства и некоторыми добавками. Чаще всего имеют вид плит различной толщины и размеров, могут значительно отличаться по показателям физической прочности. Теплопроводность почти одинакова, незначительные колебания на практике никакого влияния не оказывают. Разброс цен большой. Могут использоваться в жидком виде (напыляемые) или как плиты. |
Для примера мы рассмотрим два наиболее часто встречающихся варианта утепления крыши изнутри. Примеры не только бюджетные, но и эффективные. Процесс разбивается на несколько этапов, от правильного выполнения каждого из них зависит конечное качество работ.
Принципы утепления крыши пенопластом
Вариант #1 — битумные материалы
Это – материалы в рулонах, представляющие собой прочную основу, пропитанную окисленным или модифицированным битумом. Поставляются рулонами, длиной 10-30 м, шириной – около 1 м.
Существуют следующие виды битумных материалов:
- рубероид;
- рубемаст;
- стеклоизол;
- еврорубероид или битумно-полимерная мембрана.
Рубероид
Рубероид можно назвать одним из самых распространенных гидроизоляционных покрытий как в советский период, так и сейчас. По сути, он представляет собой картон, пропитанный битумом. С одной или обеих сторон рубероида имеется защитная подсыпка (песок, асбест, тальк и т.п.). Долговечность кровли из рубероида – 5-10 лет.
Рубероид обладает минимальным водопоглощением, поэтому в его гидроизоляционных свойствах сомневаться не приходится. Он устойчив к атмосферным явлениям и механическим воздействиям, благодаря чему способен выдержать и дождь, и град, и снежные завалы.
К сожалению, рубероид не отличается стойкостью к экстремальным температурным воздействиям: он плавится на жаре (выше 50°C) и трескается на морозе. Поэтому на длительную эксплуатацию, без ремонтов, рассчитывать не приходится. Средний срок «жизни» кровли из рубероида – 5-10 лет. Однако, в защиту этого материала можно вспомнить, что стоит он недорого, а монтаж его достаточно простой. Рулоны раскатывают по кровле и наклеивают на основание битумной мастикой с тщательной проклейкой швов – вот и все.
Рубемаст
Рубемаст, по сути, является тем же рубероидом, но уже улучшенной, более современной его версией. Он также изготавливается на базе кровельного картона, но отличается более толстым битумным слоем на нижней стороне. Благодаря этому, рубемаст характеризуется повышенной пластичностью, он меньше подвержен образованию трещин при механических воздействиях и перепадах температур. Поэтому и срок эксплуатации у него больше, чем у обычного рубероида, — около 15 лет.
Рубемаст относится к наплавляемым материалам. Его укладка выполняется путем расплавления нижнего слоя пропановой горелкой или растворителями.
Стеклоизол
Стеклоизол (стеклорубероид, стекломаст) относится уже к несколько иным материалам, хотя внешне он мало чем отличается от рубероида и рубемаста. Все отличие – в начинке. В качестве основы в стеклорубероиде используется стеклоткань или стеклохолст, покрытые битумом. Сверху материала наносится слой зернистой подсыпки, а снизу – закрепляется легкооплавляемая пленка. Соответственно, монтаж стекломаста выполняется способом наплавления.
Стекловолокна, в отличие от картона, не подвержены гниению. Они являются «арматурой» материала, скрепляя гибкий битум и удерживая его от растрескивания. Соответственно стеклоизол более долговечен, чем рубероид и рубемаст. Срок его эксплуатации достигает 20 лет.
Еврорубероид
Несмотря на достоинства всех перечисленных материалов, на ступень выше их находится еврорубероид – самое современное и функциональное битумное покрытие. Впрочем, называть его битумным не совсем корректно, более правильно – битумно-полимерным. В состав еврорубероида входит битум, модифицированный различными добавками, например, кусочками резины, придающей конечному материалу особенную гибкость и гидроизолирующие свойства.
Основа еврорубероида – стекловолокна (холст, ткань) или полиэфир (полиэстер). Эти материалы синтетические, не гниющие, долговечные. По обеим сторонам основы нанесено битумное вяжущее, состоящее из битума, добавок и наполнителей. Сверху и снизу полотна закреплены защитные слои из полимерной пленки или сыпучих материалов (сланца, песка, талька и т.п.).
Монтаж еврорубероида, как правило, выполняется путем расплавления горелкой нижнего битумно-полимерного слоя и его последующего приклеивания к кровле. Такой способ укладки характерен для покрытий с полимерной (индикаторной) пленкой. Более удобен в монтаже материал с уже существующим самоклеющимся слоем. Закрепить его на кровле проще простого – достаточно снять защитную пленку и приклеить полотно на заранее подготовленное место.
Про характеристики еврорубероида на примере материала «Техноэласт» от «Технониколь» можно узнать, посмотрев короткое видео:
