Основные проявления угрозы
Каждому владельцу частного домостроения и городской квартиры важно ознакомится с причинами подобного явления, возможными последствиями и способами их устранения. Для этого нужно уметь выявлять оборудование, в котором сопротивление изоляции понижено
Главное правило и требование с точки зрения безопасности – не сомневайтесь, что в домашней сети есть потери, если вы ощущаете самое незначительное дискомфортное ощущение покалывания при касании к какому-то прибору, трубам и поверхности стен
Очагом опасности может стать и проводка, и электропотребитель. Одно из часто наблюдаемых проявлений – неприятные ощущения во время приема ванны
Главное правило и требование с точки зрения безопасности – не сомневайтесь, что в домашней сети есть потери, если вы ощущаете самое незначительное дискомфортное ощущение покалывания при касании к какому-то прибору, трубам и поверхности стен. Очагом опасности может стать и проводка, и электропотребитель. Одно из часто наблюдаемых проявлений – неприятные ощущения во время приема ванны.
Как найти утечку тока?
Наиболее распространенный способ классического измерения – выполнить тестирование с помощью мегомметра. Им в основном пользуются профессионалы, и в домашней обстановке этот прибор имеется далеко не у всех. Поэтому мы рассмотрим более популярные и простые средства, это могут быть мультиметры и индикаторы напряжения.
При наличии металлического корпуса на тестируемом приборе удобным вариантом будет применение индикатора. Иногда владелец сомневается в исправности или просто опасается пользоваться подобным тестером. Рекомендуется в таком случае использовать обыкновенную отвертку-индикатор, более привычную при поиске сетевой фазы. Процедура происходит очень просто – жалом тестера необходимо дотронуться до корпуса устройства, находящегося под напряжением. Самое минимальное срабатывание фазоискателя свидетельствует о неисправности проверяемого прибора. Это однозначно служит сигналом об опасности для окружающих.
Иногда причина не только в потере сопротивления, а в элементарном обрыве перемычки заземления.
Обесточенность оборудования – главное требование для выполнения проверки мультиметром. В начале процедуры его переводят на режим измерения. Переключение фиксируется на обозначении 20 МОм. Надежно устанавливается в корпусе оборудования один щуп тестера, а второй соединяется с контактным штырем вилки. Аналогичное действие выполняется для второго штыря и при смене полярности щупов.
Бесконечность проявится на шкале прибора в случае полной исправности проверяемого оборудования. Если этого не произойдет, необходимо срочно утилизировать или отремонтировать вышедший из строя электропотребитель.
Идентичный рассмотренному выше порядок действий выполняется при использовании мегомметра
Обратите внимание на генерацию напряжения в диапазоне 500-1000 Вольт при поворотах рукоятки тестера
Такой момент важно учитывать при проверке слаботочных элементов, которые могут быть испорчены во время процедуры
Распространенные неисправности УЗО
В устройстве защитного отключения присутствуют подвижные части. Механика у дешевых моделей не отличается надежностью. Если УЗО вводное, через него протекает ток всех потребителей квартиры, что неминуемо приводит к нагреву клемм и контактов реле. Эти факторы способствуют тому, что защитное устройство вышибает.
Сломалась кнопка «тест»
Кнопка «текст» используется для проверки работоспособности УЗО. Но часто она приводит к его неисправности. Проверять защитное устройство следует каждый месяц. Из-за частых испытаний кнопка «тест» подвержена ряду негативных факторов:
- заклинивание от слишком сильного нажатия или попадания пыли;
- поломка подвижных частей;
- попадание грязи на токопроводящие контакты кнопки.
Сломался механизм включения
Для выключения УЗО не требуется большого усилия. Рычажок воздействует на специальную защелку, освобождающую контакты. После чего устройство выключается. Если в этом механизме присутствует поломка, то возможны непроизвольные срабатывания УЗО.
Часто проблема проявляется при нагреве. Под действием тепла детали механизма изменяют свои геометрические размеры, что приводит к освобождению защелки и отключению УЗО. Другой фактор срабатывания — вибрация. Если механизм находится на грани, он сработает даже от легких постукиваний. При поломке же самого рычага или тяг, УЗО просто не включается.
Утечка тока внутри УЗО
Распространенная причина подобной неисправности — попадание в защитное устройство пыли и влаги. Это приводит к токам утечки в самом УЗО. Грязь способна передать электричество между любыми проводящими частями и даже подать фазное напряжение на контроллер устройства, что приведет к перегоранию электроники.
Проверка работоспособности УЗО
Неисправность характерна для устройств, находящихся не в щитке, а на открытом воздухе. В некоторых случаях для исправления ситуации достаточно снять защитное устройство и дать ему хорошенько просохнуть при температурах 30-50°C. Если сушка поможет, значит, проблема во влаге. В дальнейшем необходимо защитить устройство от попадания воды.
Срабатывание УЗО от некоторых бытовых приборов
Многие бытовые и промышленные аппараты оснащаются фильтрующими конденсаторами между проводами питания и корпусом прибора. Например, системные блоки ПК. Наличие конденсаторов вызывает ток утечки на землю. Обычно он достаточно мал, чтобы УЗО не выбило. Однако, если подобных приборов хватает, токи утечки на заземленные корпусы бытовых приборов сложатся и приведут к срабатыванию защитного устройства.
Подобное скорее относится не к неисправности УЗО, а к неправильному подбору
Выбирая защитное устройство, следует обращать внимание на ток IDn, при котором оно отключается
Неправильное подсоединение защитного устройства

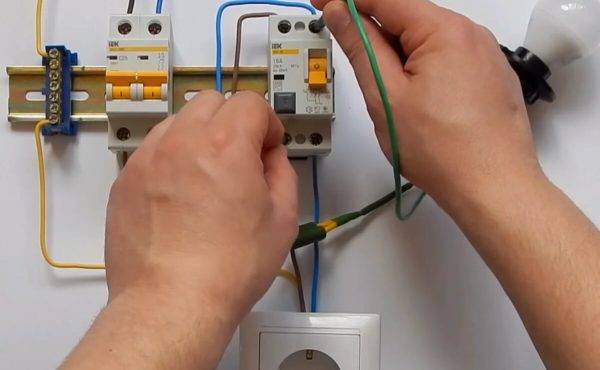

Ошибки подключения выявляются сразу после монтажа УЗО или прочего электрооборудования. Например, ранее установленное защитное устройство стало выбивать после подключения розетки. Значит, проблема в ней
Необходимо обратить внимание на подключение фазного, нулевого и заземляющего провода в розетки
Другой вариант — выбивает новое, только что установленное УЗО. Прежнее защитное устройство работало корректно. В квартирной проводке никаких изменений не проводилось. В такой ситуации следует проверить подключение нового УЗО. Даже опытные мастера допускают ошибки.
Как производится проверка утечки тока в автомобиле мультиметром
При появлении первых признаков такой неисправности, необходимо произвести проверку утечки тока в автомобиле с помощью прибора.
Последовательность проверки:
1. Перед выполнением работ необходимо найти схему расположения предохранителей автомобиля. Это можно сделать, скачав руководство по эксплуатации авто, задав соответствующий запрос в поисковике. В некоторых автомобилях расшифровка предохранителей имеется на крышке блока предохранителей. Необходимо найти все места, где имеются предохранители в автомобиле.
2. Снимается положительная клемма аккумуляторной батареи. Зажигание и все электрооборудование авто должны быть выключены. Некоторые специалисты рекомендуют вести контроль по отрицательно клемме. Принципиальных отличий нет, цепь все равно одна. При контроле по положительной клемме проще производить поиск конкретного места утечки.

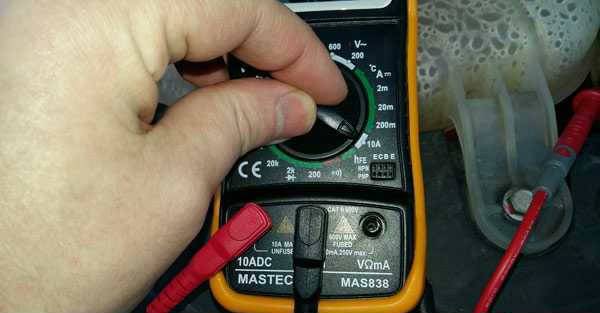

3. Мультиметр переключается в режим измерения постоянного тока 10 Ампер, щупы устанавливаются в соответствующие разъемы. На щупы лучше надеть наконечники-крокодилы.
4. Далее положительный (красный) щуп тщательно закрепляют на плюсовой клемме АКБ, минусовой – на снятой клемме, идущей к оборудованию автомобиля. Место этого соединения необходимо защитить от случайного контакта с кузовом авто (можно просто временно заизолировать ветошью), чтобы не было короткого замыкания.
5. На цифровом дисплее мультиметра будет индицироваться ток утечки. Если его величина меньше, чем 0,2 Ампера, можно дальнейший контроль не производить. Если ток больше 0,5 Ампер, то есть критического значения, необходимо перейти к дальнейшим операциям.
В случае, когда его величина находится в пределах от 0,2 до 0,5 Ампера, решение о целесообразности дальнейших действий принимается самостоятельно. Если ток превышает верхний предел измерений (как это показано на следующем фото), следует немедленно прекратить измерения и пригласить специалиста.
6. Если ток утечки в автомобиле больше критического значения, приступают к поиску конкретной причины и ее источника.
Для этого необходим помощник. Он будет последовательно доставать и вставлять на прежние места предохранители. В это время «оператор» мультиметра должен контролировать изменение показаний прибора.
Если при демонтированном предохранителе, показания значительно не изменятся (более, чем на 5%), значит, через этот предохранитель ток утечки практически не идет.
Правильнее начинать отключение — включение с мощных предохранителей, рассчитанных на большие токи. Это может ускорить процесс поиска. Обычно по цепи предохранителей большого номинала стоит еще несколько меньших предохранителей.
Если, например, при демонтаже предохранителя, отвечающего за блок управления кузовом, ток утечки значительно уменьшился, необходимо перейти к контролю малых предохранителей отвечающих за световое оборудование, дворники, омыватель и другие элементы оборудования кузова.
Видео — поиск утечки тока в автомобиле:
Лучше всего таким методом перебрать все предохранители. Предохранители автосигнализации обычно устанавливаются не на штатные места, они могут «висеть» рядом с основным блоком сигнализации.
Некоторые автоэлектрики используют усложненный метод контроля. Для него помощник не требуется.
7. Усложненный метод. В этом случае обратно накидывается положительная клемма АКБ. Последовательно достаются предохранители. Щупы мультиметра устанавливаются в разъемы вынутого предохранителя, контролируя ток по конкретной цепи. Данный метод более трудоемок, но точен.
8. Расшифровав по схеме расположения предохранителей все цепи, по которым утекает ток, приступают к установке конкретной причины утечки в этих цепях. Для этого нужен опыт работы со схемами электрооборудования автомобиля. Наиболее распространенные причины:
- замыкание проводки;
- залипание реле;
- выход из строя электронных блоков.
9. Для временного устранения проблемы утечки тока, можно не вставлять на место предохранитель, через который идет утечка. Например, если причина утечки находится в неисправности автомагнитолы, на время стоянки можно выключать соответствующий предохранитель.
Утечка тока на «землю»
Большинство людей, чья работа связана с электричеством, слышали о понятиях «ток утечки на землю», «утечка тока», «норма утечки тока». Однако не все могут правильно объяснить это явление, его причины, организовать поиск утечки на «землю» и не умеют пользоваться аппаратом защиты утечки токов.
Утечка на «землю»
Понятно, что просто «уйти в землю» электрический ток не может. Для протекания тока нужно создать электрическую цепь: источник тока (фаза) – нагрузка (проводник) – источник тока (ноль). Проводником может быть любой объект: кусок трубы, сырая почва, человек. Если норма утечки тока превышена, возникает опасность поражения людей током.
На рис. 1 схематически показан процесс протекания тока утечки (Iут) при прикосновении человека к электроустановке, в которой уменьшилось сопротивление изоляции (Rиз) токоведущих частей по отношению к корпусу.
В электроустановках с заземлённым корпусом уменьшение сопротивления изоляции проводников (Rиз) может создать условия для возгорания. При прохождении тока утечки на «землю» (Iут) в точке крепления заземляющего проводника к корпусу будет выделяться тепло, которое может привести к пожару.
На рис. 2 пожароопасное место отмечено красной штрихпунктирной линией
Предотвращение этого опасного явления особо важно в горнорудной промышленности, где существует большая вероятность выделения взрывоопасных газов и горючих веществ
Вышеприведённые примеры относятся к сетям с глухозаземлённой нейтралью трансформатора. В случаях, когда нейтраль изолирована, например, в трёхфазных сетях, ток утечки на «землю» будет проходить между фазой с нарушенной изоляцией и другими «здоровыми» фазами по земле, через корпус трансформатора, опоры ЛЭП, изоляторы.
Это хорошо видно на рис. 3. Несмотря на то, что сопротивление изоляторов и опор большое, их много, а согласно законам физики при их параллельном подключении сопротивление уменьшается. В таких случаях есть вероятность попадания человека под «шаговое напряжение».
Во всех случаях, когда норма утечки тока превышена, необходимо немедленно организовать поиск утечки на «землю» и найти источник неисправности.
Причины утечки
Ток утечки на «землю, в открытые или сторонние токопроводящие части электрооборудования зависит от величины сопротивления изоляции проводников, которая не может иметь бесконечно большое значение. Поэтому через изоляцию из любой токоведущей части оборудования, находящейся под напряжением, постоянно протекает небольшой ток. Его безопасное значение регламентируется нормативными актами и существует норма утечки тока.
При длительной эксплуатации, влиянии агрессивной среды, например, в рудной промышленности, механических повреждениях сопротивление изоляции может уменьшиться. В таких случаях снижение величины сопротивления часто происходит лавинообразно. Для повышения электрической и пожарной безопасности существуют аппараты защиты утечки токов.
Устройства защиты от токов утечки на «землю»
В горнорудной промышленности, где к электрооборудованию выдвигаются особые требования, нашли широкое применение такие аппараты защиты утечки токов:
- унифицированный аппарат АЗУР-1М;
- унифицированный аппарат АЗУР-1МК;
- унифицированный аппарат АЗУР-4;
- унифицированный аппарат АЗУР-4ПП;
Также для защиты от поражения током утечки используются УЗО (устройства защитного отключения) и РУ-127/220МК (реле утечки).
Основная задача этих приборов – отключение электропитания при превышении нормы утечки тока, возникновении опасности для жизни людей, появлении угрозы возникновения пожара или разрушения оборудования.
Высокие токи утечки
Разряд источника питания ускоряется, если ток утечки достигает значительных показателей. Подзарядка аккумуляторной батареи – временная мера.
Если автотранспорт укомплектован кислотно-свинцовыми батареями, то частые разрядки провоцируют оседание соляных соединений на выводах и пластинах. Пригодная для работы площадка уменьшается. Характеристики и параметры аккумуляторной батареи ухудшаются.
Как только запускается процесс кристаллизации отложенных солей, устройство полностью выходит из строя. Провести его реанимацию невозможно. Поэтому потребуется подбор и приобретение нового источника питания.

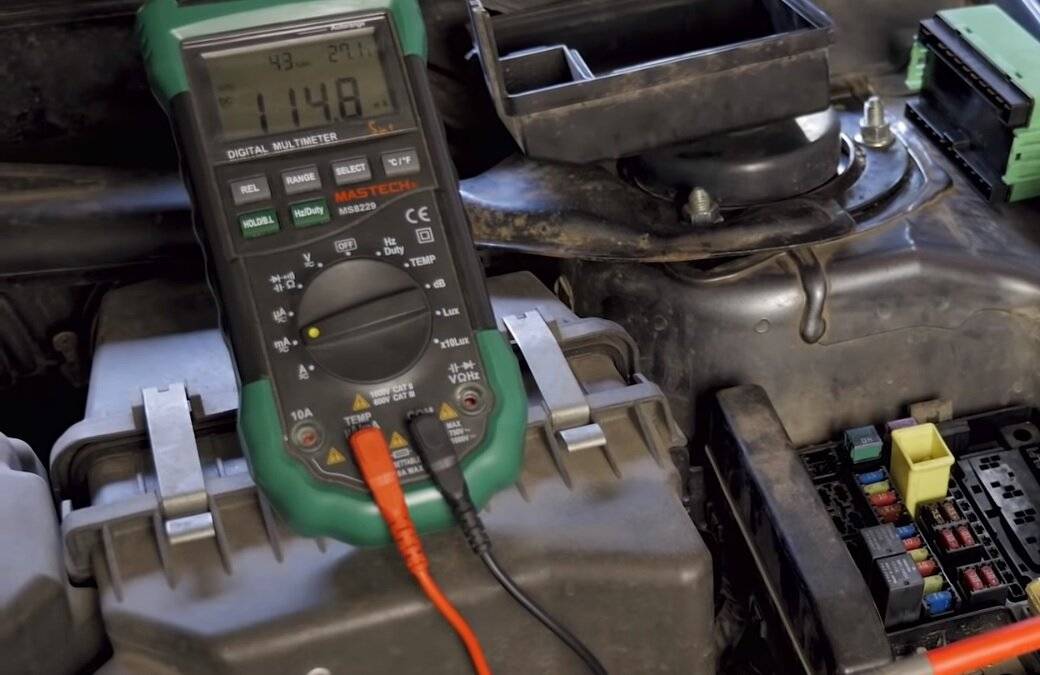

Самостоятельная проверка утечки тока в автомобиле мультиметром

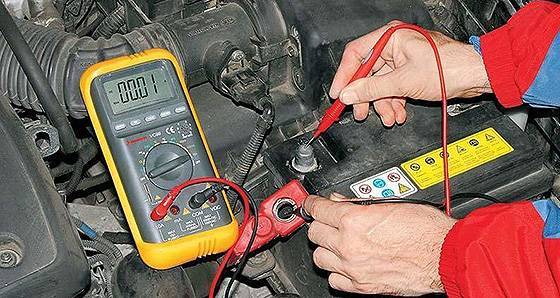

Проверка утечки тока в автомобиле мультиметром происходит следующим образом: в разрыве массы либо плюсового участка определяем объем потребляемого электротока. Причем наименее опасной считается схема определения в разрыве массы. Чтобы провести такую проверку, придерживаемся следующей инструкции:
- настраиваем мультиметр — показания тока от 10 до 20 ампер;
- отключаем минусовую клемму с аккумулятора;
- подключаем шнур мультиметра к клемме АКБ;
- второй шнур мультиметра — на снятом проводе.
Не обязательно придерживаться полярности, когда проводите проверку утечки тока в автомобиле мультиметром. Прежде чем начать тестирование, следует заглушить автомобиль и вытащить ключ зажигания.
Чтобы проверить утечку тока в автомобиле в разрыве плюсового участка, выполните следующие шаги:
- указываем амперы на мультиметре;
- отключаем плюс с аккумулятора;
- минус мультиметра подсоединяем к клемме аккумулятора, которую отсоединили;
- к минусу АКБ подключаем плюс мультиметра.
Если вы все сделали верно, мультиметр покажет объем потребляемого электротока. Если полученное значение превышает 15–80 мА, то в автомобиле есть утечка тока. Следовательно, придется найти неисправную цепь.
Для большей наглядности посмотрите видео, как использовать мультиметр:
Причины возникновения утечки тока аккумуляторной батареи
Аккумулятор считается одной из главной составляющей работы автомобиля. Он должен быть заряжен, обеспечивая тем самым работоспособность двигателя и других устройств. Часто причиной утечки тока становится забывчивость владельца. Многие оставляют свой автомобиль на ночь с включенным оборудованием или откладывают на длительный срок покупку нового аккумулятора. Кроме этого, ток может уходить из-за нарушений при работе проводки. Таким образом, причинами появления утечки являются:
- Большой ресурс выработки аккумуляторной батареи;
- Не выключенные фары, габариты, магнитола;
- Разрушение изоляционного слоя проводов под воздействием неблагоприятных климатических и дорожных факторов;
- Окисление основных узлов или скопление слоя грязи на них (гнезда для подключения приборов, контакты клеммных колодок);
- Короткое замыкание в проводке дополнительно установленного оборудования из-за невнимательности прокладки проводов;
- Повреждение проводов металлическими креплениями;
- Оплавление некоторых участков проводки, расположенных рядом с двигателем.
Исключив вариант, что водитель не забывает выключать фары и электронику, следует искать утечку тока в другом месте.
Причины возникновения утечки тока
Утечка возникает даже при функционировании оборудования в штатном режиме, но опасность появляется, когда превышен предел дифференциального тока. Допустимая норма может увеличиваться в нескольких случаях.
С электроприбора в квартире или доме

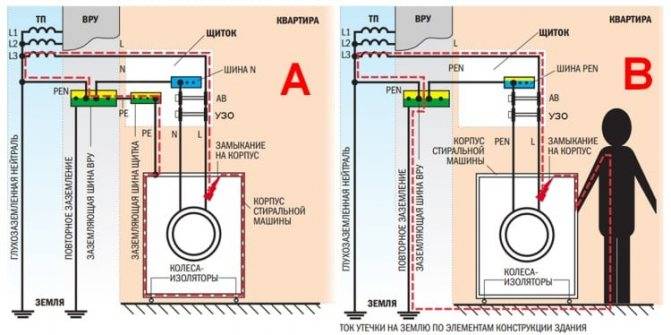

Пробой на корпус в системах: А) TN-C-S, В) TN-C Напряжение возникает на корпусе бытовой техники (чаще всего водонагревателя или машинки-автомат). Причина заключается в повреждениях ТЭНа или разрывах изоляции. В трехпроводной или двухпроводной схеме подключения оборудования явление проявляется по-разному:
- Трехпроводное подключение прибора по схеме TN-C-S. При пробоях заземленного корпуса утечка направляется на шину PE. Электромагнитная или тепловая защита автовыключателя на линии питания активируется.
- Двухпроводное подключение прибора с заземлением типа TN-C. Утечка не приведет к срабатыванию автовыключателя и техника продолжит работать до момента образования дифференциального тока. Явление произойдет при касании к корпусу, элементу здания или труб водоподачи. Проводником утечки от прибора к земле будет человек.
В скрытой проводке в доме или квартире
Повреждение изоляции кабеля скрытой проводки При скрытой организации проводки существуют риски повреждения изолированных жил кабеля. Они происходят в таких случаях:
- Превышение нормативного срока эксплуатации. Квартира в доме застройки 50-90-х годов ХХ века оснащается алюминиевой или медной проводкой. Согласно ВСН 58-88 медные токоведущие жилы заменяются 1 раз в 30 лет, алюминиевые – 1 раз в 30 лет.
- Неправильное использование. Перегрузка электросети приводит к нагреву и разрушению изоляции кабеля питания.
- Механические повреждения проводников тока. Возникают, когда нарушена технология монтажа или неправильно просверливались стены.
Поиск и устранение утечки тока
Проведя на автомобиле тестером все необходимые измерения, установив наличие утечки, выделяются проблемные участки.
Начинающие автомобилисты устанавливают в транспортное средство разнообразное оборудование, дополнительные агрегаты. Это приводит к существенной перегрузке электрической сети машины. Поэтому проверка начинается с оборудования, которое было установлено в автотранспорт водителем.
Как найти место утечки?
- Мультиметр подключается в режиме амперметра.
- Каждое внештатное устройство, штатное оборудование отключается поочередно. При этом все показания, которые отображаются на мониторе мультиметра, фиксируется.
- Если на мониторе отображаются стандартные параметры силы тока, проводят осмотр оборудования, которое было отключено. Ведь агрегат нормально не функционирует.
Перед определением оборудования, которое провоцирует утечку тока, проверяется состояние аккумуляторной батареи, токопроводящих выводов и других элементов. При необходимости проводят замену источника питания.
Особенности диагностики
Для того чтобы определить ток утечки, используют мультиметр, который укомплектован режимом амперметра. Для этих целей подойдет переносная модель, при помощи которого устанавливается не только сила тока.
Перед тем как проверить утечку тока в авто, необходима подготовка, которая включает:
- Отключение приборов, которые подводятся к электрической сети.
- Отключение неявных потребителей электрической энергии.
- Отключение зажигания.
- Установка крышки капота в определенном положении.
- Ослабление отрицательной клеммы при помощи специального ключа.
Проверка состояния
Проверка включает не только использование мультиметра. Для выявления проводят осмотр установленного в автотранспортное средство электрического оборудования. Требуется оценка качества электрической проводки. Нередко некачественная или поврежденная изоляция приводит к существенным потерям.
К штатным агрегатам прилагается проводка, которая укомплектована изоляционным слоем. Электрические провода, которые входят в состав нештатного оборудования, располагаются неудобно или неправильно. При контакте с блоком двигателя, кронштейном повреждается изоляционный слой, возникает короткое замыкание, возгорание и утечка.
Проверке подвергается проводка, подведенная к сигнализации, которая сосредоточена в дверных конструкциях, под сидениями. В результате, истирание изоляционного слоя происходит из-за постоянного замыкания, размыкания сформированной цепи.
Сигнализацию переводят в соответствующий режим. После этого отслеживаются показатели, которые отображаются на амперметре. Они постепенно уменьшаются. Если показатели остаются такими же, то требуется детальная проверка.
Как определить, поврежден ли электроприбор?
Классическим средством измерения сопротивления изоляции является мегомметр, но, так как такой прибор в домашнем обиходе вещь довольно редкая, для этой цели можно использовать простейшие и доступные средства измерения, такие как индикатор напряжения и мультиметр.
Другой вариант – проверить утечку тока индикатором напряжения. Такой способ проверки можно использовать в том случае, если проверяемый электроприбор имеет металлическую оболочку. В случае, когда есть сомнения в исправности и безопасности пользования прибором, наличие или отсутствие утечки можно проверить отверткой-индикатором, предназначенным для поиска фазы в сети. Для этого необходимо при включенном потребителе прикоснуться жалом отвертки-индикатора к металлическому корпусу электротехнического устройства, если произойдет даже слабое срабатывание индикации фазоискателя, проверяемый потребитель неисправен и представляет опасность. Более подробно о том, как использовать индикаторную отвертку, мы рассказали в отдельной статье.
Утечка тока на корпус в приборе с металлической оболочкой может быть вызвана не только потерей сопротивления изоляции. Причиной этого может служить обрыв перемычки заземляющей металлический корпус изделия, в том случае, если предусмотрена система заземления.
Важно! Во время проверки необходимо соблюдать осторожность и исключить прикосновение руками металлического корпуса изделия и жала отвертки. Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании
Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте
Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте
Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте.
Проверка мегомметром. Порядок проверки такой же, как в случае с мультиметром. Пользуясь мегомметром, необходимо помнить, что при вращении его рукоятки на выходе этого прибора генерируется напряжение от 500 до 1000 Вольт, которые могут безвозвратно вывести из строя слаботочные электронные элементы оборудования.
О том, как пользоваться мегаомметром, мы рассказывали в отдельной статье на сайте!
