Расчет схемы вентиляции бассейна: проектирование, оборудование, вытяжки

Технические компоненты и их параметры

Вентиляционная система обычно включает в себя следующие составляющие:

  1. Вентиляторы, которыми производится забор свежего воздуха и удаление отработанного.
  2. Воздуховоды, которые обеспечивают приток и удаление воздуха к вентиляторам через каналы в стенах дома.
  3. Шумоглушители, которые позволяют снизить уровень звукового давления от работающих вентиляторов.
  4. Канальные подогреватели, которыми можно регулировать температуру внешнего воздуха в холодную пору года.
  5. Рекуператоры (теплообменники) – устройства, повышающие эффективность воздухообмена при работе отопительных систем.
  6. Вытяжная труба, по которой отработанный воздух удаляется наружу.

Грамотным расположением воздуховодов считается такое, при котором вентиляционные каналы, предназначенные для поступления свежего воздуха, располагаются внизу, а вытяжные каналы – вверху.

Расположение приточных каналов

Важна также прокладка таких каналов при минимальных значениях сопротивлений воздушного потока, в противном случае потребная мощность вентиляционных установок заметно увеличивается. В частности, вентиляционные каналы должны иметь минимальное количество поворотов под прямым углом, а также конфузорных участков, когда проходное сечение канала увеличивается, а, соответственно, скорость воздушного потока — снижается. Тяга снижается и тогда, когда воздуховоды имеют горизонтальные участки с большой протяжённостью.

Вся система воздуховодов проектируется так, чтобы все каналы сводились в общую вытяжную трубу.
Размеры сечений всех составляющих воздуховодов выбираются, исходя из следующих рекомендаций:

  • Вытяжная труба, сооружённая из кирпича, не может быть тоньше 65…70 мм, в противном случае её стенки быстро охлаждаются внешним воздухом, а тяга падает. Это может привести к противоположному эффекту, когда отработанный воздух будет не удаляться, а, наоборот, втягиваться внутрь помещений дома;
  • Для прокладывания воздуховодов используются капитальные стенки, толщина которых составляет не менее 350…400 мм. Каждый сделанный вентиляционный канал соединяется с элементами внутренних воздуховодов при помощи металлопластиковых труб или гофрированных металлорукавов;
  • Расстояние зонта местной вытяжки у плиты должно происходить на высоте не более 650…750 мм от варочной поверхности;
  • Высота вытяжной трубы должна превышать самую высокую точку потолка на чердаке или в мансарде не менее, чем на 250…400 мм, иначе при выходе отработанного воздуха из вытяжки неизбежно образующиеся завихрения будут провоцировать возникновение обратного воздухотока;
  • Размеры вентиляционных каналов под камины или отопительные котлы устанавливаются в соответствии с инструкцией производителя данных устройств.

Как компании обманывают Заказчиков бассейнов?

Часто заказчики присылают мне на проверку проекты других компаний. Я нахожу ошибки, пишу рекомендации и отношусь к этому с пониманием: люди ошиблись, нужно исправить и пойти дальше.

Совсем другое дело, когда получаю проект от крупной организации. В таких проектах нет ошибок. Все выполнено верно, но Заказчика развели на миллионы рублей! Как это получается:

1. Осушитель воздуха

Как только Вы скажите слово «бассейн» – Вам сразу предложат осушители. Это стандартная схема работы. Но Вам нужно понимать:

Осушители используются либо на маленьких зонах отдыха с купелью, либо в крупных коммерческих бассейнах.

В частных плавательных бассейнах осушитель используется с зеркалом воды до 14 м2 только для снижения нагрузки на систему вентиляции. Проще говоря, чтобы уменьшить размер вентиляционного оборудования и воздуховодов. В качестве основного оборудования осушитель в бассейне не используется никогда.

Подробнее:  Осушитель не удаляет запахи и не дает свежий воздуха. Для осушения маленького бассейна 15 м2 вам потребуется самый мощный осушитель за 350 000 рублей. Летом и зимой работает на одинаковую мощность, хотя зимой воздух на улице очень сухой. Производители искусственно завышают мощность осушителей на 40%, и в реальности осушитель не справляется с объемами влаги. Более подробно в этой статье.

Осушители не используются в частных бассейнах.

2. Приточно-вытяжные установки с секцией осушения

Такие установки предлагают и монтажные и проектные компании. Стоят такие установки от 800 000 рублей и не используются в частных бассейнах.

Предлагать их могут в 3 случаях:

  • Ваш бассейн с зеркалом воды более 80 м2;
  • Бассейн в зоне влажного климата (например, Сочи);
  • Вас пытаются обмануть.

Других объяснений нет и быть не может. Секция осушения воздуха в бассейне нужна только в том случае, если уличный воздух намного хуже по своим параметрам, чем воздух в бассейне. Например, в Сочи настолько влажный воздух, что его невозможно использовать для проветривания бассейна, поэтому проще установить осушитель.

3. Установки с рекуперацией тепла

Это еще один развод Заказчиков на деньги. Установки с рекуператорами очень дорогие и используются только на коммерческих бассейнах. Рекуператор нужен, чтобы экономить тепловую энергию зимой, но в частных бассейнах его применение экономически не обосновано.

Зимой воздух на улице очень сухой. Для осушения бассейна его нужно в 7 раз меньше, чем летом. Так, например, в бассейне с зеркалом воды 40 м2 зимой нужно примерно 700 м3/ч воздуха.

Такой объем воздуха мизерный, чтобы ради него устанавливать рекуператор. Оборудование никогда не окупит своих вложений еще и потому, что 700 м3/ч требуется для бассейна только в режиме эксплуатации, когда плавают люди. Чтобы уменьшить испарения, частные бассейны закрывают экраном – тентом, поэтому в зимний месяц в помещение подается всего 200 м3/ч.

В итоге, воздух зимой сухой. Его требуется мало. Бассейн большую часть времени закрыт экраном, поэтому установка с рекуператором стоит без дела.

ВыводИнтересы строителей не совпадают с интересами заказчика. Строитель хочет заработать на оборудовании, поэтому предлагает «какое-нибудь» дорогое техническое решение.

Чтобы сравнить стоимость, заказчик идет в другие компании и по итогу общения получает совершенно разные коммерческие предложения и окончательно запутывается в эффективности предложенных систем.

Если Вы получили смету на систему вентиляции плавательного бассейна на 1,5 миллиона рублей – есть повод задуматься. Скорее всего, Вас пытаются обмануть.

Если не хотите читать статью, можете посмотреть мое видео на эту тему.

Виды воздухообмена, применяемые на производстве

  • устройством приточного типа;
  • устройством вытяжного типа;
  • устройством комбинированного типа.

Первый вариант заключается в естественном поступлении свежих воздушных масс в объемах, которые являются достаточными для целевой работоспособности производственных площадей.

Чаще всего такая система представлена канальными вентиляторами, способными обеспечивать принудительный доступ воздуха и естественный вынос загрязненных воздушных масс за пределы помещения.

Особенностью вентилирования вытяжного типа является удаление отработанного воздуха и замена его чистыми воздушными массами, поступающими в неорганизованном виде, посредством дверей, окон и стеновых проемов. Это основной вариант вентилирования на крупных производствах с вредными веществами, повышенной влажностью, а также высокотемпературными режимами. Самым простым устройством является установка, представленная электродвигателем и вентилятором, а также при необходимости дополненная фильтрующей системой или разветвленным воздуховодом.

Комбинированный вариант вентилирования удачно сочетает в себе поступление свежего воздуха с выведением отработанных воздушных масс посредством вытеснения или перемешивания. Второй способ заключается в установке на верхней части помещения высокоскоростных диффузоров на принудительное поступление уличного свежего воздуха и диффузионных клапанов на вывод отработанных воздушных масс. Процесс вытеснения основан на монтаже в нижней части помещения нескольких распределителей с низкой скоростью, способных обеспечивать принудительный приток чистого воздуха.

Производственное помещение, оборудованное вентиляцией

Основные элементы аэрации естественного, организованного и управляемого типа чаще всего представлены:

  • Створными переплетами на вращательной оси верхнего, среднего и нижнего типа. Нижнее осевое вращение створок применяется при необходимости направить воздушный поток вверх.
  • Фонарями в виде специальных конструкций кровельной части строения. Такие устройства в значительной степени повышают показатели высоты вытяжного проёма, а также направлены на усиление тепловых и ветровых потоков.
  • Шахтными и трубными вытяжками, повышающими высоту вытяжного проёма, если конструкцией не предусмотрено наличие фонарей.
  • Дефлекторами, повышающими показатели теплового и ветрового напора, и устанавливаемыми на вытяжных кровельных трубах или шахтах.

По характеру функционирования, вентиляция может быть представлена:

  • общим обменным оборудованием, обеспечивающим полноценный воздухообмен в помещении;
  • местными устройствами, осуществляющими замену воздушных масс в конкретной части помещения.

Посредством вентилирования механического типа может осуществляться общая обменная вентиляция приточного, вытяжного и комбинированного типа.

При необходимости, используются дополнительные функции вентиляционной системы, которые могут быть представлены кондиционированием, фильтрацией, подогревом или охлаждением, увлажнением или осушением, а также ионизацией воздуха.

Как снизить уровень влажности в помещении с бассейном

Владельцы частных или же общественных бассейнов применяют один из трех способов снижения влажности в помещении. Существуют следующие варианты:

  • Конденсация.
  • Ассимиляция.
  • Смешанный метод.

Виды конденсационных осушителей

Как было сказано выше, метод конденсации подразумевает использование осушителей. Они бывают разных видов:

  • Настенные – устанавливаются на стены, причем даже на стены с готовой отделкой.
  • Настенные скрытые – монтаж оборудования возможен только на этапе проектирования здания, поскольку аппаратура скрывается в соседней комнате, которую предварительно нужно подготовить.
  • Стационарные – подходят для обслуживания масштабных бассейнов, например, в спортивном комплексе. Отличаются повышенной мощностью.

Выбор осушителя основывается на размерах помещения и площади резервуара.

Комбинированный (смешанный) метод

Комбинированный метод выбирают для бассейнов с большой посещаемостью и площадью водного пространства как минимум в 50 м². Использовать его для частных домов нет смысла. Системы вентиляции и осушения могут быть либо независимыми друг от друга, либо объединяться в общую систему. Смешанный метод отличается дороговизной установки, но бюджетным обслуживанием. Одинаково эффективно работает и в теплый, и в холодный период.

Ремонт вентиляции бассейна

Неисправность вентиляции возникает по ряду следующих причин:

  • допущены ошибки при монтаже оборудования;
  • неквалифицированное вмешательство в работу оборудования, изменение устройства канала;
  • обрушение воздуховода;
  • сильное засорение каналов;
  • закончился ресурс оборудования.

Неопытному человеку с первого взгляда сложно понять, когда нужен ремонт. Насторожиться можно при проявлении одного из перечисленных признаков:

  1. Усилился шум работающих вентиляторов. Внутри воздуховодов появились посторонние звуки.
  2. Внутри помещения с частным бассейном появились неприятные запахи. Обычно они свидетельствуют о засорении каналов.
  3. Проживающие в доме с бассейном люди стали чаще болеть респираторными заболеваниями. На стенах здания появился грибок, почернели углы стен.

Если один из признаков существует, срочно надо приступить к ремонту вентиляции.

Работу начинают с диагностики оборудования. Выявляют причины неисправности. Даже если они связаны с вентиляторами, не лишним будет заглянуть внутрь каналов. Проверяют параметры электросети. Возможно, сбои в работе получились от высокого или низкого напряжения. По окончании ремонта проверяют работоспособность аварийных систем отключения.

Расчет проекта

Расчет производится с помощью специальных формул, которые позволят определить кратность воздухообмена и другие ключевые показатели в конкретной ситуации.

Помимо выше указанных показателей следует учесть уровень тепла и влаги от купающихся людей, солнечного воздействия, непосредственно поверхности воды.

Расчет вентиляции бассейна:

1. Формула для определения воздухообмена.W=e×F×Pb – PL, где:
• е – коэффициент испарения;
• F – совокупный размер водной поверхности (в квадратных метрах);
• Pb – уровень давления водяных паров в насыщенном влагой воздухе заданной температуры (в барах)
• PL – уровень давления паров воды с учетом заданной температуры и нужной влажности (в барах).

2. Формула для определения показателя расхода воздуха.
По массе: mL=GW×XB – XN,
По объему: L=GWr×XB – XN, где:
• GW – совокупный объем испарений влаги в помещении (граммов в час);
• XB – уровень влаги в комнате с бассейном (граммов на килограмм);
• XN – уровень влаги за пределами комнаты с бассейном (граммов на килограмм);
• r – плотность воздуха при нужной температуре (килограмм на кубометр)

При последующем монтаже системы влаго- и воздуховыведения данные показатели учитываются – это позволяет повысить износостойкость всего дома и снизить эксплуатационные расходы.

Особенности проектирования вентиляции бассейнов в коттеджах

Что может быть лучше собственного бассейна

При проектировании вентиляции бассейна частного дома учитываются следующие особенности:

  • температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
  • температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
  • отток воздуха может преобладать над притоком в 0,5 раза;
  • уровень шума от работающих установок не должен превышать 60 децибел;
  • в бассейне купается, как правило, не больше 2 человек одновременно;
  • использование бассейна эпизодическое, не длительное;
  • широко применяются жалюзи и шторы для водного зеркала.

В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.

При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.

Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.

Выбор оборудования и автоматизация ветнляции бассейна

Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:

  • площадь бассейна;
  • температура воды и воздуха в помещении;
  • расчетные показатели влажности;
  • режим посещения;
  • количество посетителей;
  • наличие покрытия воды;
  • объем зала, в котором располагается бассейн.

Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.

Возможности систем автоматизации:

  • запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
  • контроль над влажностью и температурой воздуха;
  • защита оборудования от перепадов в электросети;
  • оповещение о нарушениях в работе аппаратуры;
  • интеграция в систему «умный дом».

Кондиционеры для бассейнов

Красиво украсить бассейн-дело тонкого вкуса

Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:

  • Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
  • Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
  • Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
  • Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
  • Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.

Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.

Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.

Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.

Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

  1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
  2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Правила вентиляции и отопления бассейнов

Правила для вновь построенных или модернизированных бассейнов, сформированные в последние годы:

  • Нужно обеспечить тщательную вентиляцию всего пространства;
  • Избегайте формирования плохо вентилируемых углов с возможной конденсацией;
  • Всегда обеспечивайте подачу сухого воздуха с низким значением относительной влажности на остекление, причем с достаточной скоростью;
  • Старайтесь сохранить все пространство в отрицательном давлении (мин. 95%), чтобы избежать риска проникновения паров воды в соседние помещения или в структурные элементы здания через неправильную пароизоляцию;
  • Всегда проектируйте воздуховоды в бассейне из нержавеющего материала; возможно из алюминия или полиуретана;
  • Обеспечьте идеальную герметичность нержавеющего воздуховода, с уклоном в сторону отвода конденсата, обеспечьте доступ для очистки и отличную теплоизоляцию.

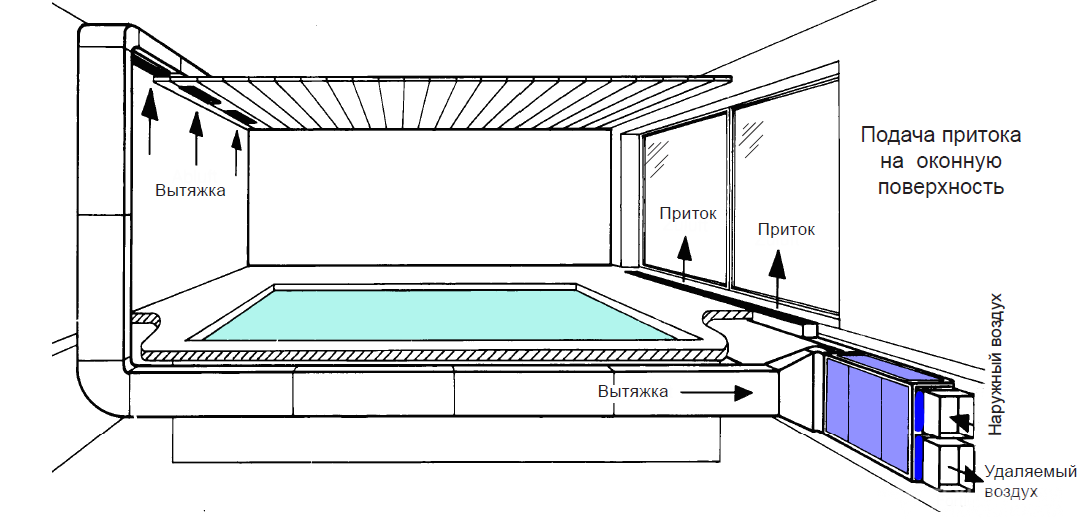

Дизайн воздуховодов за пределами бассейна должен обеспечить герметичность канала (например, полиуретанового), с уклоном в сторону отвода конденсата и термоизоляцией. Не устанавливайте вытяжные решетки в подвесной потолок через разрезы в пароизоляции!

Всасывающую решетку нужно устанавливать в центре, напротив остекления под потолком помещения.

Распределение воздуха для очень маленьких помещений (например, только с одним окном или в подвале) возможно обеспечить лишь одним воздушным каналом.

Всегда изолируйте вентиляцию бассейна от остальной части дома, в т.ч. приточных и вытяжных воздуховодов, чтобы избежать сквозняков.

Из-за непродолжительности использования бассейна в жилом доме (например, 1 — 2 часа в день), ему идеально подходит установка системы тепловой обработки воздуха с подогревом поступающего воздуха, для быстрого достижения требуемой температуры, всего за несколько десятков минут (с теплоизоляцией и пароизоляцией на стенах внутри).

Любая приточно вытяжная вентиляционная установка для бассейна, кроме всего прочего, должна быть устойчива к агрессивному воздействию хлора, т.е. с сердечником рекуперации тепла из нержавеющей стали или пластикового материала, поддона для сбора конденсата из нержавеющей стали или со специальной защитной отделкой.

Установка вентиляции в бассейне

Рекомендуется в качестве основной системы отопления теплый пол, желательно — устанавливаемый с подключением к низкотемпературному источнику тепла (например, солнечная энергия). Возможно, стоит рассмотреть систему напольных конвекторов под окнами, с хорошей антикоррозийной отделкой и специальной защитой, чтобы избежать травм человека.

Специалисты по вентиляции могут помочь любому владельцу бассейна или менеджеру определить правильный размер и тип вентиляции, которая необходима в каждом конкретном случае, они профессионально разъяснят, как оборудуется нормальная вентиляция частного бассейна, приведут пример расчета. И подскажут, какое еще может потребоваться оборудование, обеспечивающее нормальный воздухообмен в бассейне.

Поскольку вентиляция — одна из самых «увесистых» статей расходов при сооружении бассейна, важно изначально учесть, как объект будет расти в ближайшие годы. Кроме того, следует предусмотреть техническое обслуживание и ремонт, их обязательно следует рассматривать при расчете и выборе, какая приточно вытяжная вентиляция бассейнов будет оптимальной в вашем случае

Создание плана системы вентиляции

При расчете вентиляции в бассейне берется во внимание площадь испарения, количество купающихся

Проектирование вентиляционной системы в бассейне является сложной задачей, при решении которой нужно учесть все нюансы и особенности объекта. Основные требования содержат описание самого объекта:

  • Размещение относительно уровня земли. На каком этаже установлен бассейн. Оптимальный выбор – создание объекта в цокольном или на первом этаже здания.
  • Ориентация по сторонам света.
  • Наличие или отсутствие покрытия.
  • Число купающихся. Частота и время купания.
  • Наличие источников тепла и холода.
  • Методы осушения воздуха.

Вентиляционная система отвечает за поддержку необходимых значений и параметров воздуха в помещении и оптимизирует потребление энергетических ресурсов в случае изменения условий.

Определение площади

Жесткие требования по определению площади предъявляются общественным бассейнам. Владельцы частных могут использовать приближенные формулы по расчету.

Традиционный или нормативный способ выглядит следующим образом. Необходимо взять количество пловцов, которое примерно равно 1/3 от количества находящихся в бассейне людей. Каждому пловцу требуется минимум 2 кв.м. зеркала воды. По этим данным нужно рассчитать общую площадь зеркала.

Чаще применяется другой метод расчета. Формирование площади и формы определяется архитектурными и дизайнерскими идеями. По этим требованиям и формируется ТЗ на проектирование.

Расчет температуры воздуха

Приточно-вытяжная схема с подогревом воздуха создает комфортные условия для посетителей

В бассейне должен поддерживаться комфортный микроклимат. В среднем температура на поверхности выше на 1-2 градуса температуры воды. При этом она не должна превышать 35°С. Для рекреационных бассейнов температурный диапазон составляет 29-32°С, для детских эти показания равны 30-34°С. Строгий расчет воздухообмена в бассейне для частного использования можно не проводить – пользоваться этими показателями.

В помещении должна устанавливаться автоматика, которая будет реагировать на изменение значений и по возможности перенастроит режим.

Расчет влажности

При расчете относительной влажности воздуха нужно учитывать:

  • 50-65% – значения для залов ванн бассейнов согласно СНиП;
  • 67% и 29°С для теплотехнических расчетов.

Расчет влаговыделений

Можно использовать осушители воздуха для бассейнов

Бассейн является объектом, в котором присутствуют постоянные источники повышенной влажности. Это выделения с поверхности воды и обходных дорожек, приточный уличный воздух, влаговыделения от людей и водных аттракционов.

Выделения с поверхности воды должны учитываться по времени и режимам. Если объект не используется, уменьшение влаги можно исключить путем использования закрывающих жалюзи.

Расчет подвижности воздуха

Скорость перемещения воздушных потоков в частных бассейнах в коттеджах должна быть не выше 0,2 м/с. В случае превышения показателя увеличится уход влаги с поверхности, а также появится дискомфорт отдыхающих.

Расчет кратности воздухообмена

В течение часа через помещение проходит определенный объем свежего воздуха. Количество раз называют кратностью воздухообмена в бассейне. Этот показатель предусмотрен нормативными документами и определяется с учетом влаговыделения, площади испарения, коэффициента интенсивности выделений и расхода воздуха.

Согласно СП и СНиП расход наружного воздуха не должен быть ниже установленных значений. На одного человека минимальное значение составляет 80 куб.м/ч на пловца и 20 куб.м./час на зрителя.

Особенности проектирования вентиляции бассейнов в коттеджах

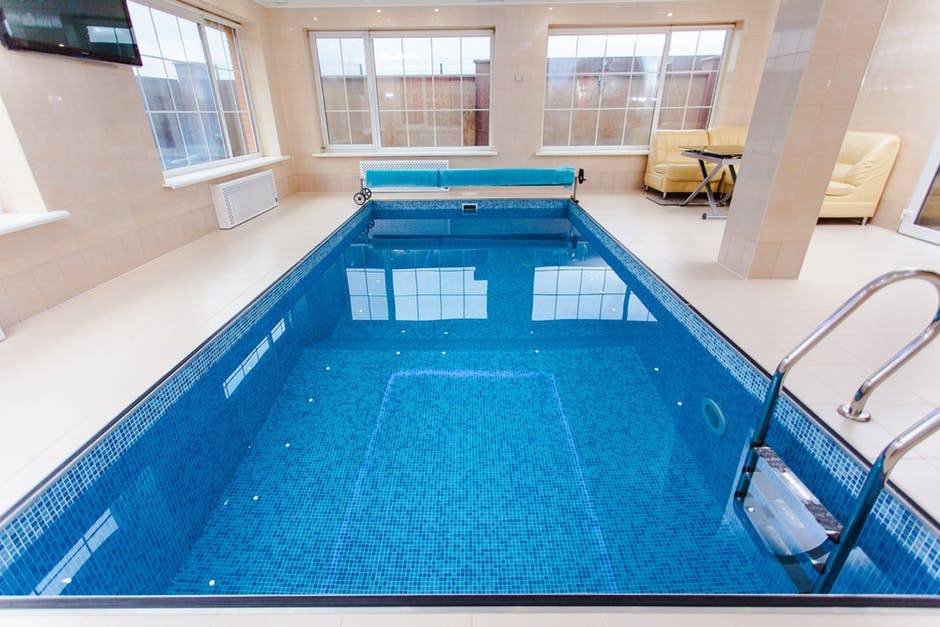

Что может быть лучше собственного бассейна

При проектировании вентиляции бассейна частного дома учитываются следующие особенности:

  • температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
  • температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
  • отток воздуха может преобладать над притоком в 0,5 раза;
  • уровень шума от работающих установок не должен превышать 60 децибел;
  • в бассейне купается, как правило, не больше 2 человек одновременно;
  • использование бассейна эпизодическое, не длительное;
  • широко применяются жалюзи и шторы для водного зеркала.

В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.

При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.

Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.

Выбор оборудования и автоматизация ветнляции бассейна

Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:

  • площадь бассейна;
  • температура воды и воздуха в помещении;
  • расчетные показатели влажности;
  • режим посещения;
  • количество посетителей;
  • наличие покрытия воды;
  • объем зала, в котором располагается бассейн.

Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.

Возможности систем автоматизации:

  • запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
  • контроль над влажностью и температурой воздуха;
  • защита оборудования от перепадов в электросети;
  • оповещение о нарушениях в работе аппаратуры;
  • интеграция в систему «умный дом».

Кондиционеры для бассейнов

Красиво украсить бассейн-дело тонкого вкуса

Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:

  • Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
  • Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
  • Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
  • Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
  • Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.

Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.

Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.

Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.

Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.

Итоговая таблица с преимуществами и недостатками различных технических решений

Техническое решениеШумДизайнРаспр. возд.Охлажд. прит. воздухаБаланс прит. / выт.Энерго-эффект.Особенности
Прямоточная ПУ, ВУ (без осушителя)      Риск выпадения конденсата на окнах, высокое энергопотребление
1Прямоточная ПУ, ВУ, автономный осушитель      Шум от осушителя, сложность в управл., воздухообмен обеспеч. осушитель
2ПУ с камерой смешения, ВУ, автономный осушитель      Шум от осушителя, сложность в управлении
3Канальный осушитель с подмесом наруж. возд., ВУ      Недорогое решение для частного бассейна
4ПВУ с осушителем      Сбалансированное решение для бассейна любого размера
5ПВУ с осушителем и рекуператором        Энергоэффективное решение для бассейна любого размера
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
