Как сделать вытяжку в погребе своими руками

Воздухообмен и микроклимат подвала

В подвальных помещениях частных домов нет смысла устраивать принудительную вытяжку. В большинстве случаев поставленные задачи способна решить естественная вентиляция в погребе. Для организации такого воздухообмена нужно понимать, какие факторы влияют на микроклимат внутри подвала:

  1. Температура грунта на глубине 1.5—2 м. В зависимости от региона данный показатель меняется от —3 до +10 градусов (зимой). То есть, погреба северных и южных районов надо утеплять на этапе строительства.
  2. Холодный воздух плотнее и тяжелее теплого, поэтому всегда опускается к полу помещения. Такое движение потоков называется конвекцией.
  3. При одинаковой температуре более влажный воздух легче сухого и поднимается вверх. Вот почему капли конденсата свисают с потолка, а стены возле пола практически не «потеют».
  4. Влажность воздуха зависит от близости грунтовых вод и внешней гидроизоляции стен. Если при строительстве подвала или цокольного этажа изоляционные работы не выполнялись, готовьтесь к борьбе с сыростью.
  5. Температура вентиляционного воздуха, подаваемого в погреб с улицы.

Переувлажненный воздух стремится подняться к потолку, на котором выпадает конденсат

Теперь конкретно об устройстве вентиляции в овощном погребе. Чтобы организовать естественную циркуляцию воздушных потоков, используем явление конвекции. План действий:

  1. Выбираем схему вентиляции. Задача – сделать правильную вытяжку из верхней зоны подвального помещения и обязательно – обеспечить приток свежего воздуха.
  2. Выполняем расчет воздухообмена, определяем диаметры вытяжных и приточных труб.
  3. Подбираем материал труб, устанавливаем вентиляционные каналы.

Погреб под жилым домом или гаражом, построенный без проекта и наружной гидроизоляции, может сильно отсыревать зимой. Подобные хранилища приходится сушить летом – способы мы перечислим в конце публикации.

Естественная вентиляция

Самым простым способом обеспечить в подвале оптимальную температуру и приток свежего воздуха является монтаж естественной вентиляции.

Погреб заглубленный на 1,3 м: 1 — люк в погреб; 2 — утепленное перекрытие; 3 — вентиляция; 4 — надстройка; 5 — жалюзийная решетка; 6 — отмостка; 7 — бутобетонная стенка; 8 — глиняный замок; 9 — битумная замазка

При обустройстве правильной вентиляции погреба естественным путем вы получите следующие преимущества:

  1. Невысокая стоимость конструкции. При монтаже естественной вентиляции вы тратитесь только на строительные материалы, которых для нее нужно не так уж много.
  2. Возможность монтажа системы не только в процессе строительства подвала, но и после его завершения.
  3. Простота монтажа. На то, чтобы создать в подземном хранилище систему естественной циркуляции воздуха, не нужно большого количества времени и усилий.

К недостаткам такой системы вентиляции в погребе можно отнести то, что с ее помощью не получится четко регулировать температурный режим. Кроме того, если снаружи будет такая же температура, как и в подвале, то циркуляция воздуха просто не будет происходить.

Правильное устройство вентиляции: 1 — приточная труба; 2 — вытяжная труба; 3 — утепление вытяжной трубы; 4 — психрометр и термометр для контроля температуры и влажности; 5 — регулировочные задвижки

Установка системы естественной вентиляции

Для того чтобы воздух в подвале циркулировал естественным путем, понадобятся две трубы. Материал труб может быть различным, в последнее время часто используются трубы из ПВХ – они недорогие, легкие и долговечные. Также вентиляционные трубы могут быть металлическими, пластиковыми и даже железобетонными. Сечение труб выбирается в зависимости от объема хранилища. К примеру, оптимальное сечение вентиляционной трубы в подвале площадью 6-8 м² – 120х120 мм.

Если вы собираетесь делать вытяжку в погребе с одной трубой, то ее сечение должно быть больше. Например, для того же подвала на 6-8 м² оно начинается от 150 мм. Использование только одной трубы возможно в случаях с небольшими хранилищами. При таком варианте конструкции в одной трубе располагаются сразу два канала – приточный и вытяжной. Каждый из них оснащается собственной заслонкой, при помощи которой регулируется интенсивность притока и оттока воздуха.

При монтаже естественной вытяжки в погребе своими руками нужно учитывать ряд нюансов:

  • чем выше расположено отверстие вытяжной трубы, тем больше эффективность циркуляции воздуха в системе;
  • внешние выходы труб необходимо закрывать специальными козырьками, иначе в них будет попадать дождевая вода или снег;

Козырек вентиляционной трубы погреба

  • чем меньше поворотов и изгибов у труб, тем лучше будет осуществляться вентиляция;
  • обе трубы должны быть одинакового диаметра.

Естественная вентиляция для небольших хранилищ является простым и эффективным вариантом вытяжки в погребе. Как сделать такую же эффективную систему для большого хранилища? В этом случае не обойтись без принудительного нагнетания воздуха.

Основные требования

Каждый частный дом оборудован подвалом, добавляя дополнительные квадратные метры полезной площади, которую используют под погреб, кладовку, спортзал или мастерскую. При обустройстве придерживаются правил:

  • Его располагают так, чтобы одна из сторон примыкала к одной из внешних стен жилого дома.
  • Ограничивают использование источника света в виде электрической лампочки. В погребе не устанавливают окна, чтобы не допустить проникновения прямых солнечных лучей.
  • Обеспечивают приток свежего воздуха установкой вентиляции.
  • Поддерживают влажность не ниже 90%, температуры в пределах 2–3 градусов Цельсия.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

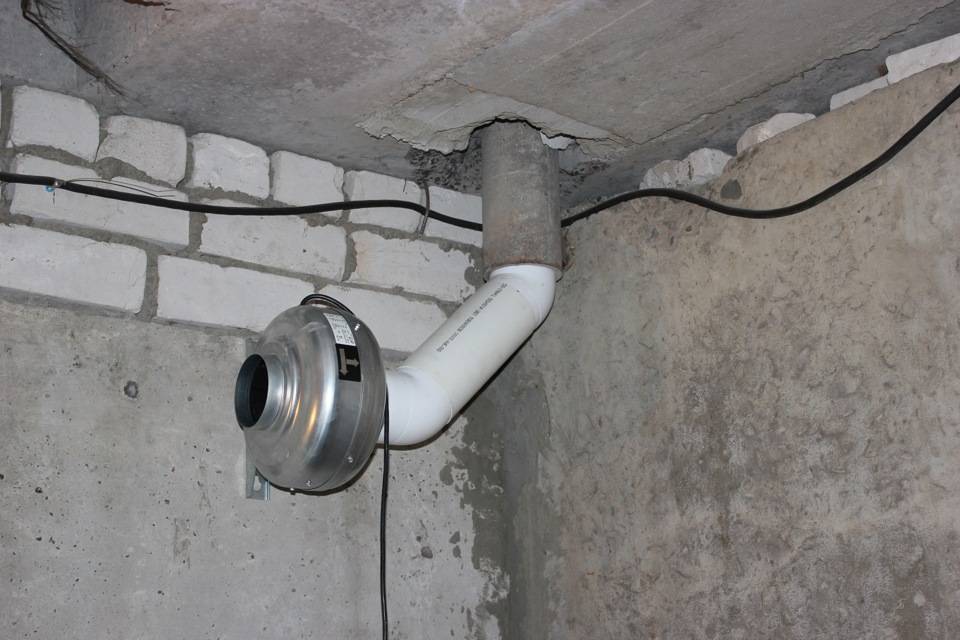

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

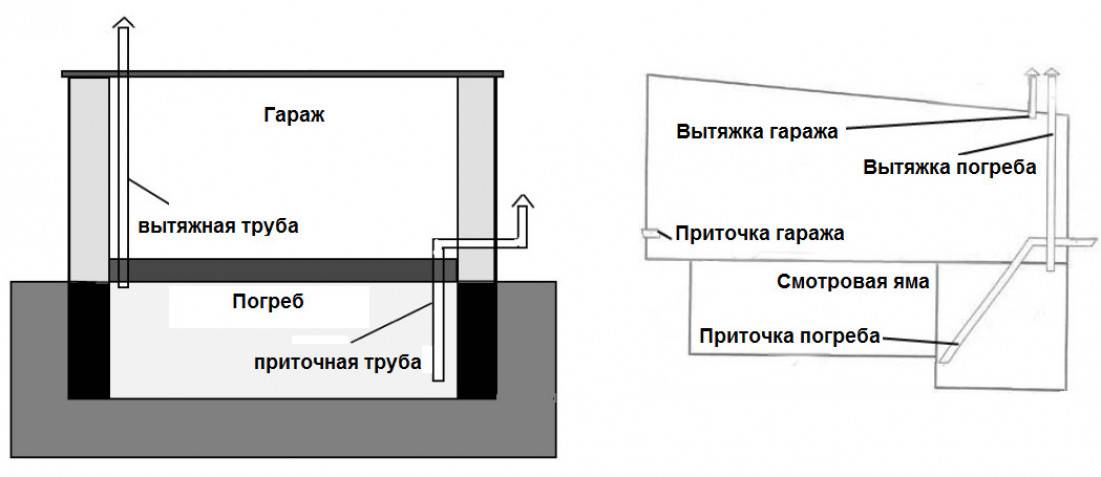

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

  1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
  2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
  3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
  4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
  5. На крыше гаража повторяем операции пункта 3.
  6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

  1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
  2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
  3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
  4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
  5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
  6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

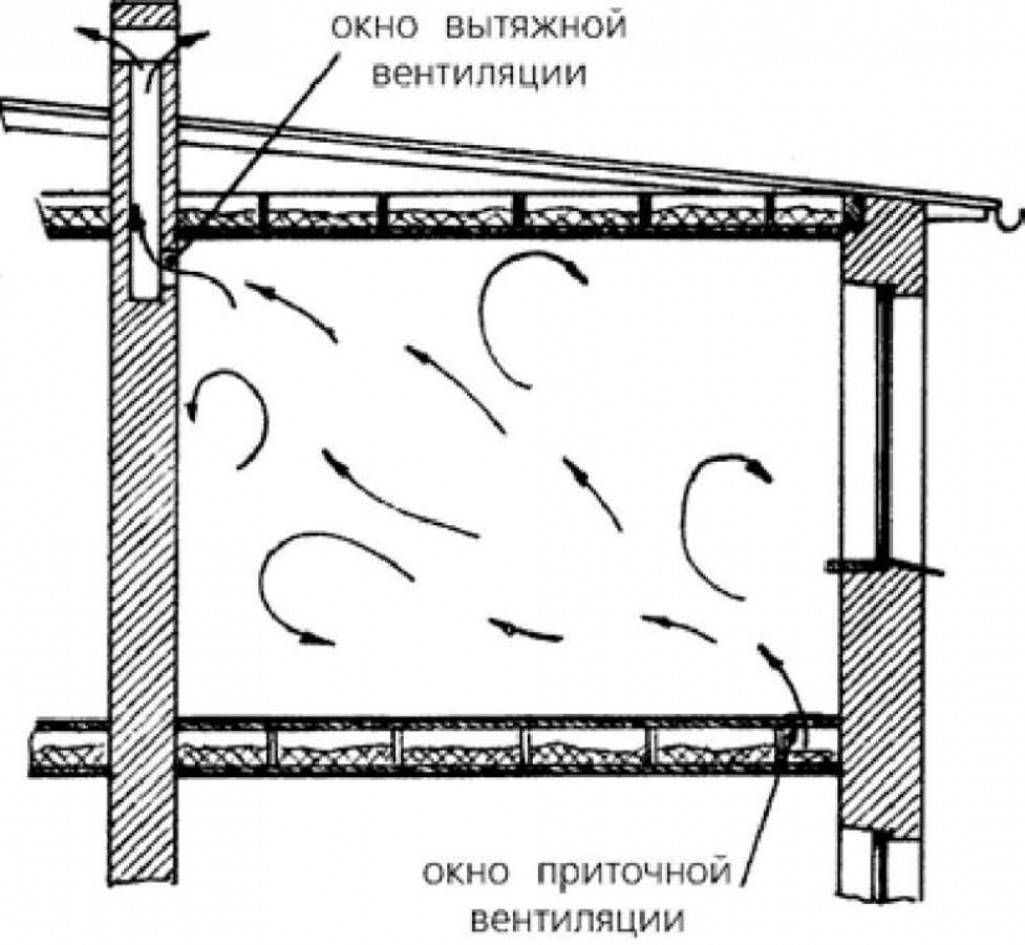

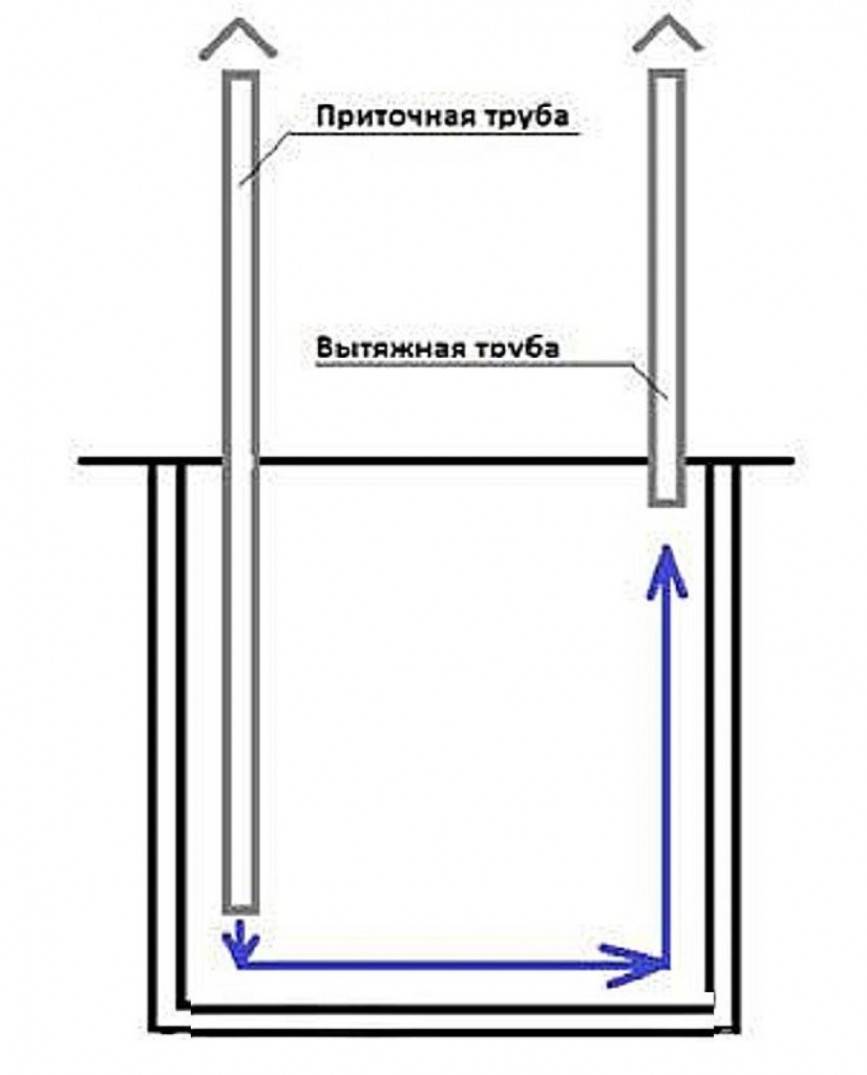

Принцип работы естественной вытяжки

Функционирование системы циркуляции воздуха базируется на законах физики. Перепад температур снаружи и внутри дома постоянно вызывает движение воздушных масс. Холодный воздух, поступающий из приточной трубы – тяжелее по удельному весу, и, соответственно, находясь внизу, он постепенно вытесняет теплый, более легкий воздух.

Немаловажный момент при устройстве вытяжки погреба своими руками – это подбор оптимального диаметра труб. Поскольку при большом сечении есть риск понижения влажности, а соответственно, и вялости овощей. Если же диаметр будет подобран недостаточный, то в погребе может образоваться сырость и гниение овощей.

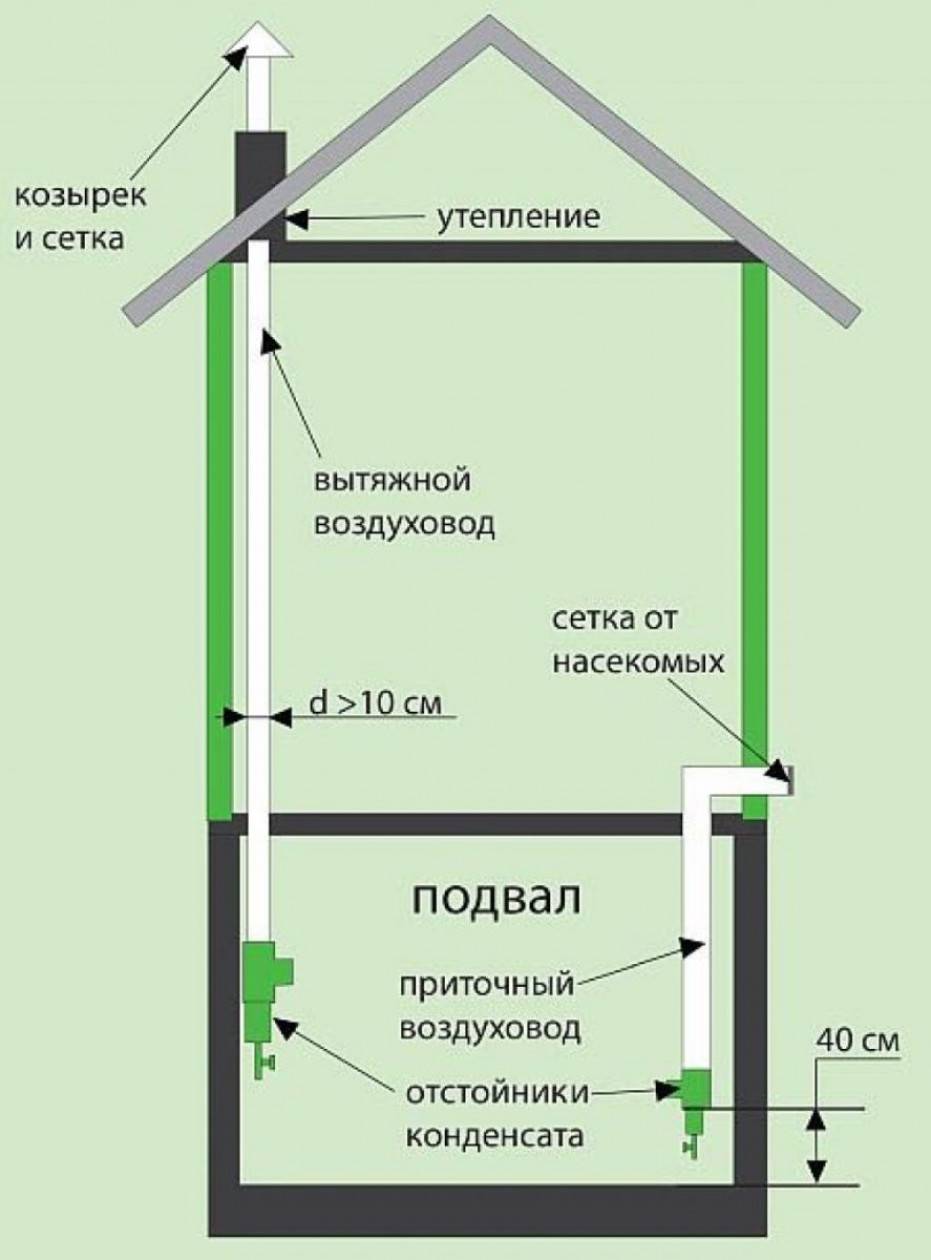

Правила установки вентиляции погреба в доме

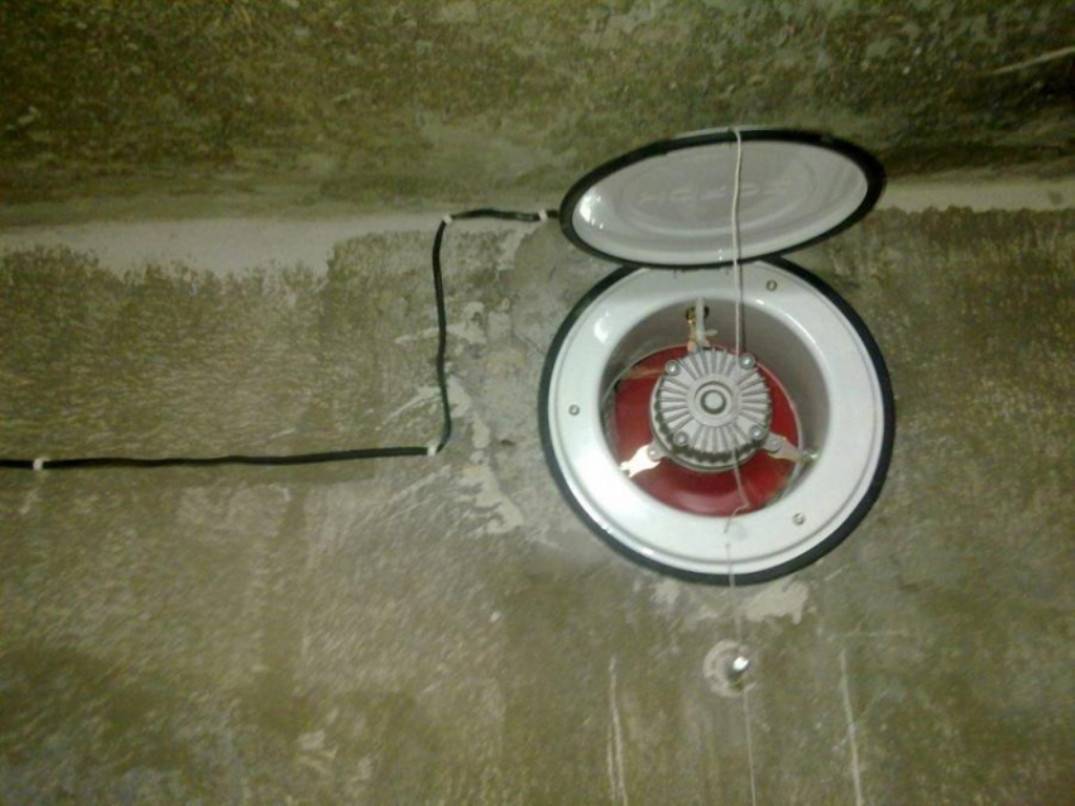

Вентиляцию можно организовать с помощью вентилятора

  • Приточная труба «входит» горизонтально в ту часть фундамента, которая расположена над уровнем грунта. Войдя в помещение, труба поворачивает на 90° вниз и входит непосредственно в погреб, не доходя до пола 0,2-0,5 м. Вентиляционная труба притока не должна иметь много изгибов и ее диаметр на всем протяжении воздуховода должен быть одинаков.
  • Вход в приток, расположенный невысоко от земли, зимой может быть засыпан снегом. Для недопущения этого, нужно постоянно очищать завалы (если таковые случатся). Также, его необходимо закрыть решеткой, через которую не смогут попадать грызуны, птицы.
  • Вытяжная вентиляция погреба в частном доме проходит внутри стены, вдоль кухни или в устроенный специальный канал.
  • Рационально устраивать помещение погреба под кухней, так вентканалы будут объединяться.
  • Если предполагается строить достаточно большое помещение, выполняющее назначение погреба, в нем можно устраивать принудительную вентиляцию. Для этого добавляют в схему вытяжной вентилятор, который не даст застаиваться спертому и затхлому воздуху.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

  • Возможность построить самостоятельно.
  • Небольшая стоимость.
  • Не используются энергоносители.
  • После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

  1. Приточная труба – обеспечивает подачу воздуха.
  2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
  3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
  4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
  5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

  • измерить площадь подвального помещения;
  • разделить площадь на 26 см2;
  • умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

Площадь помещения, м2
468910121518
Сечение воздуховода,

см2

104156208234260312390468
Диаметр трубы1114161718202225

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

3 Рекомендации по устройству вентиляции погреба

Правильная вентиляция погреба предполагает тщательную подготовку, разработку проектировочной документации и изучение рекомендаций по монтажным работам:

  • Систему воздухообмена для подвального помещения закладывают на этапе строительства самого объекта. Такой подход упрощает подвод каналов к стенам, где в последующем будут размещаться элементы вентиляционной системы. Место расположение труб должно обозначаться в проектной документации.
  • Трубы для подвода и отвода воздуха должны быть одинакового диаметра, что позволит обеспечить равномерность циркуляции кислорода по периметру комнаты. Если речь идёт об уже готовом подвале, где необходимо оперативно избавиться от сырого воздуха, допускается применение вытяжной трубы несколько большего диаметра. Обратный порядок невозможен, поскольку существует высокий риск задержания кислорода, загазованности погреба.
  • Трубы вентиляционной системы принято располагать в противоположных углах комнаты. Свежему потоку требуется некоторое время для прохождения всего помещения и последующего вывода на улицу.
  • Отверстие воздуховода делается под потолком, поскольку тёплые массы устремляются вверх, что в свою очередь обеспечить помещение постоянно чистым кислородом.
  • Специалисты настоятельно рекомендуют устанавливать вытяжную трубу на 1.6 м выше конька погреба, что необходимо для образования достаточной тяги. Что касается самих труб, то наиболее подходящий вариант – канализационные пластиковые решения.
  • Если объект размещается под гаражом или жилым домом, общее количество поворотов системы воздуховодов сводят к минимуму. Идеальный вариант – абсолютно ровная и прямая труба одного и того же диаметра на всей длине.
  • Со стороны улицы основание приточной трубы располагают несколько выше уровня земли. Отводной канал в обязательном порядке прикрывают защитной решеткой, дабы в систему не попадал мелкий мусор, птицы и животные.
  • Установленные в строго вертикальном положении трубы требуют защиты от осадков. Самый простой способ – металлический зонт, а вот более сложный, но на порядок функциональнее – дефлектор.

В любом случае, труба, расположенная снаружи должна в обязательном порядке утепляться, что поможет избежать образования конденсата на стенках воздуховода в холодную пору.

Установка вентилятора канального типа

Данного вида вентилятор может не иметь высокую степень производительности, именно по этой причине он может быть запитан от минимального блока питания. Желательно приобрести амплитудное устройство, способное обеспечить высокий уровень КПД.

Грамотно установленная вытяжка для пространства подвала прекрасно проявляет себя на начальном эксплуатационном периоде.

Так, воздух в погребе становится увлажнённым, однако не очень, вследствие чего продукты питания не поддаются никакому перемерзанию, температурный режим доходит до 4 градусов.

Как мы и говорили выше, установка данного типа вытяжки может быть произведена без помощи профессионалов и применения сложного инструмента, а также специального технического оборудования. Проще говоря, всё можно выполнить собственными руками, особенно при наличии начальных умений.

Расчет вентиляции для погреба

Расчет для крупных хранилищ проводится в соответствии с СП 60.13330.2012 и СП 105.13330.2012. Определяются параметры систем, обеспечивающие благоприятный микроклимат для хранения разных видов овощей. В расчетах учитываются климатические условия, конструктивные решения элементов системы и экономическая эффективность. Для домашних подвалов использовать такую точную и сложную методику нет большой необходимости.

Самый простой вариант — рассчитать вентиляцию для погреба исходя из нормативной кратности воздухообмена. Согласно СНиП она составляет 4-6, то есть воздух за один час должен полностью заменяться от 4 до 6 раз.

Рассмотрим на примере погреба размером 3х3 м высотой 2 м. Объем помещения 3*3*2=18 м³. При рекомендуемой кратности 4 расход воздуха составит 18*4=72 м³/час. Средняя скорость движения воздушных масс в трубе при естественной вентиляции принимается равной 1 м/ч. Сечение подбирается по таблице:

Для расчета принудительной вентиляции скорость движения воздуха в воздуховоде принимается 3-5 м/ч. Выбираем по таблице сечение воздуховода для нашего расхода. Видим, что для наших данных достаточно трубы диаметром 100 мм. Вентилятор подбирается исходя из требуемого объема воздухообмена и размеров канала, куда прибор будет устанавливаться.

Влага в подвальных помещениях

Затхлость воздуха и влажность являются частыми проблемами подвалов. Первая проблема происходит из-за недостаточного воздухообмена. Подвал заглублен на 2,5-2,8 м в грунт, его стены выполнены с максимальной влаго- и воздухонепроницаемостью.

До разбора вопросов вентиляции погреба следует гидроизолировать его стены. Вентиляция подвала не решит проблему гигроскопичности стен

Значительную влажность воздуха в подвальном помещении вызывает слабая гидроизоляция стен. Вторая причина – изношенные трубопроводы, протянутые через подвальные подсобки. Причем конденсат на них отлагается независимо от целостности труб и герметичности разъемных соединений.

Проблему избыточной влажности требуется решить до разработки проекта и построения вентиляционной системы подвала. Необходимо восстановить или повысить степень герметичности стен погреба, герметизировать трубопроводы и закрыть их изоляцией.

Последняя мера избавит от влияния конденсата на материал труб. Затем определяются вентиляционные потребности погреба.

Виды систем вентиляции погреба

Существует несколько разных типов вентиляции подвала в зависимости от габаритов и возможностей. Ниже перечислены особенности, преимущества и недостатки каждого из них.

Естественная

Заключается в таком размещении трубопровода, чтобы обеспечить естественную циркуляцию воздушных потоков. В результате холодный и теплый воздух сменяют друг друга.

Необходимо качественно продумать схему расположения элементов конструкции, чтобы достичь требуемого результата.

Не рекомендуется размещать трубы для притока и оттока слишком низко. Из-за этого возможно скопление конденсата на потолке, что окажет негативное влияние на всю конструкцию дома.

Обратите внимание! Если помещение слишком больше, то такая система вентиляции может не сработать особенно при наличии дополнительных зон

Среди достоинств данной конструкции следует отметить следующие:

  • не требуется устанавливать дополнительное оборудование для вентиляции воздуха;
  • установка достаточно простая, поэтому не требуется помощи специалистов – это не займет много вашего времени;
  • для эффективной циркуляции воздушных потоков необходимо обеспечить оптимальный уровень перепадов температур – чем он выше и лучше, тем быстрее происходит смена воздуха в помещении;
  • невысокая стоимость конструкции;
  • при работе не возникает посторонних шумов, поэтому ничто не помешает спокойному отдыху;
  • долгий срок службы.

Для обеспечения оптимальной эффективности такой системе требуются две трубы, приточная и вытяжная.

Недостатки конструкции:

  • система перестает функционировать при одинаковой температуре снаружи и внутри здания;
  • в некоторых случаях может потребоваться установка дополнительного оборудования для обеспечения конвекции.

Принудительная

Для обустройство принудительных систем применяются вентилирующие установки – вентиляторы. Для правильного обустройства необходимо предварительно составить схему размещения всех приборов.

Существует несколько разных вариантов, которые применяются в зависимости от особенностей отдельного помещения.

Приточная

Простая система, которая заключается в размещении вытяжного отверстия на максимально высоком месте. Конструкцию размещают выше уровня пола, чтобы избежать порчи грызунами.

Подходит также для обустройства естественных систем вентиляции.

Отличается простотой установки и относительной дешевизной. Не требует особых усилий. Является дополнением к основным системам вентиляции.

Вытяжная

Заключается в обустройстве нескольких труб для притока и оттока воздуха. Одна из них предназначается для того, чтобы выводить из помещения застоявшиеся воздушные потоки. Другая используется для обеспечения поступления нового воздуха.

В самом простом варианте достаточно разместить вентилятор у вытяжного воздуховода.

Комбинированная

Заключается в использовании преимуществ перечисленных выше типов вентиляции. В трубах воздух искусственно охлаждается или нагревается, что позволяет сымитировать настоящие воздушные потоки. В зависимости от обустройства и используемых электрических приборов отличается коэффициент полезного действия. Обычно он достигает шестидесяти процентов.

Такая система характерна для обустройства домов нового поколения.
