Устройство вентиляции чердака частного дома: продухи, слуховые окна, решетки

Обустройство вентиляции теплого чердака

Более сложной является вентиляция теплого чердака (мансарды). Вентиляционные слои проходят между стропилами. Пространство для вентиляции между нижней поверхностью гидроизоляции и теплоизоляционного материала должно составлять не менее 20-30 мм.

Если глубины стропил не хватает для обеспечения необходимого зазора между теплоизолятором и гидроизоляцией, то их высоту наращивают с помощью досок или реек. Но, как вы понимаете, такой способ вентилирования достаточно трудно выполнить для крыш со сложными формами. Поэтому, в последнее время, специалисты отдают предпочтение диффузионным (паропроницаемым) мембранам, которые могут монтироваться прямо на утеплитель и пропускать влагу только в одном направлении.

Пространство для вентиляции создается путем установки обрешетки, толщина которой должна быть не менее 40-50 мм. Воздух для вентилирования забирается через софиты или другие элементы на карнизе кровли, а его естественный выход происходит через конёк крыши.

Рекомендации современных кровельщиков для вентиляции чердака

Чтобы правильно сделать вентиляцию на чердаке своими руками придерживайтесь следующих советов опытных кровельщиков:

  • на любом участке крыши площадь каналов для вентиляции должна составлять 400-500 см2/м. Этот как раз соответствует высоте зазора в 40-50 мм;
  • пыль, которая задувается в вентиляционный зазор, обладает определенной гигроскопичностью, что может послужить причиной увлажнения утеплителя;
  • вентиляционные продухи на ендовах, коньках, карнизе и хребтах должны быть защищены от попадания в них листвы, насекомых и птиц. С этим позволяют бороться специальные вентиляционные элементы, которые есть в ассортименте кровельных производителей;
  • сужение вентилируемых каналов или конструктивные препятствия могут способствовать недостаточному проветриванию и образованию конденсата;
  • если длина покрытия кровли превышает 10 м, то рекомендуется использование вспомогательных элементов для усиления качества вентиляции;
  • значительное увеличение высоты зазора не улучшает проветривание. Скорее, наоборот, ввиду возникающей турбулентности растет сопротивление для воздушного потока, что приводит к уменьшению воздухообмена под кровлей.

В заключение отметим, что вентиляция чердачного пространства один из важнейших и ключевых факторов. При ее обустройстве своими руками отнеситесь со всей серьезностью, чтобы избежать типовых ошибок и промахов.

Вентиляция для отапливаемого подкровельного помещения

Если чердак эксплуатируется и отапливается, то в этом случае необходимо обеспечить эффективное вентилирование подкровельного пространства.


Вентиляция теплого чердака

Если в мансарде предусматривается жилое помещение с круглогодичным проживанием, то специалисты советуют применять приточно-вытяжную систему вентиляции. Для подкровельного пространства следует обустроить контробрешетку с применением вентиляционных зазоров.

Общая схема вентиляции частного дома в случае применения приточно-вытяжных систем должна включать и чердачное помещение. Кроме этого учитывается не только объем помещений, но и тип кровли, теплоизоляционного материала и другие нюансы. Все работы по разработке системы приточно-вытяжной вентиляции должны выполнять квалифицированные специалисты

Очень важно сделать правильную систему приточно-вытяжной вентиляции, которая бы эффективно работала на каждом этаже дома, в т.ч. и на чердачном помещении

Где утеплять вентиляционную трубу?

Обязательное утепление необходимо в местах, в которых происходит температурный перепад. На участках, на которых соприкасается теплый и холодный воздух, конденсат появляется наиболее обильно. Здесь находится точка росы. При проектировании утепления вытяжных каналов положение этой точки рассчитывают прежде всего.

Задача состоит в том, чтобы передвинуть ее как можно ближе к выходному отверстию вентиляционной трубы. Идеальный вариант, когда зона смешивания холодных и теплых воздушных потоков вынесена за пределы дома.

Поскольку такое встречается редко, на вентиляционной трубе, пересекающей холодный чердак и далее выходящей на крышу, утеплению подлежит зона прохождения через потолок верхнего этажа или мансарды. Саму трубу утепляют по всей длине до самого вывода на кровлю.

В случае приточной вентиляции количество выпадающего конденсата на наружных стенках вентиляционного канала прямо пропорционально его длине. Оказывает влияние на это явление и особенность монтажа. В помещениях большой площади кроме труб утепляют и клапаны.

Чтобы не создавать предпосылки для возникновения точки росы, т.е. превращения водяного пара, содержащегося в воздухе, в воду, воздуховоды на холодном чердаке необходимо обязательно утеплять и устанавливать вентиляционное оборудование

Утепленный клапан имеет вид жалюзи с регулировкой. Последние ограничивают пропуск и несколько повышают температуру поставляемого извне воздуха, т.к. в конструкции присутствуют трубчатые нагреватели.

Скорость воздуха, подаваемого через клапан, регулируют посредством рычагов или электроприводной системы. Разогрев лопаток клапана ТЭНами необходим для предотвращения их обледенения. Температуру приточных воздушных масс это изменяет незначительно.

Значение труб для вентиляционной системы

Вентканал из канализационных ПВХ труб может иметь любую форму гиба

В процессе воздухообмена на каждого проживающего на данной жилплощади гражданина должно поступать порядка 30 кубометров свежего воздуха. Обеспечить его обязана вентиляционная система. Трубы это артерии сложного вентиляционного механизма. По ним из наиболее подверженных загрязнению помещений (туалет, кухня, ванная комната, мастерская, пр.) пары, газы, запахи удаляются. В «благополучные» комнаты (спальня, гостиная, пр.) – подается.

При организации проветривания природным путем в зонах с образованием загрязнений для движения воздуха монтируются вертикальные каналы с выводом на крышу. По ним спертый воздушный поток уходит в атмосферу на значительной высоте: чем патрубок выше, тем эффективнее тяга. Срубы и каркасные постройки, а также здания, где не была предусмотрена вентиляция на этапе проектирования, оборудуются пластиковыми трубами.

При механическом воздухообмене использование труб просто необходимо. Систему труб, шахт дополняют вентиляционные установки по притоку и вытяжке. Принудительная система состоит из специальной трубной разводки прямоугольного или круглого сечения. Подвод осуществляется к каждой комнате, производя в нем воздухообмен.

Наряду с металлическими рукавами все активнее устанавливаются трубы из пластика. Это может быть, как полиуретан, так и поливинилхлорид. Тип трубы – средний и жесткий. Температура проходящей воздушной среды не должна превышать +70°С, иначе прочность материала нарушается. Это относится, в частности, к вытяжке из кухни. Рекомендованный список помещений, где можно использовать трубы под канализацию в качестве вентиляции:

  • одноэтажные жилые дома небольшой площади;
  • производственные площадки малых предприятий;
  • гаражи;
  • бытовки;
  • складские помещения;
  • коридоры.

Как видно, это объекты, где к вентиляции не предъявляются повышенные требования, но она нужна, а традиционная система воздухообмена слишком дорого стоит.

Что останавливает владельцев домов

Некоторые собственники в частном секторе имеют распространенные заблуждения относительно целесообразности наличия вентиляции на холодном чердаке

Из-за этих мифов и неудачных советов, работы проводятся некачественно, поэтому заострим на них особое внимание:

  • Чердачная вентиляция требуется только летом. Это неверное утверждение, так как зимой в мансарде происходит постоянный перепад температур. Вентиляция чердака сглаживает эту разницу и не дает повышаться влажности под крышей. Влажная среда излюбленная атмосфера для распространения грибка и плесени. А, как известно, вывести этих паразитов очень сложно, некоторые виды практически невозможно. Если вредители переползут в жилые комнаты об уюте и комфорте можно забыть.
  • С наступлением зимы, вентиляция холодного чердака стимулирует выветривание тепла из жилой зоны дома. Если есть сомнения по поводу теплоизоляции дома, то вопрос тут скорее к способу ее установки, а не к системе вентиляции. При плохой теплоизоляции в мансарду попадает прохладный воздух, что тоже вредит чердачному помещению.
  • Высота и ширина отверстий для вентиляции неважен. Когда схематически планируются места для монтажа вентиляционных отверстий, опытные мастера руководствуются формулой 1 кв. м. отверстия на 500 кв. м. чердачного помещения. Только при таких параметрах расчета, учитывается максимально эффективное прохождение теплого воздуха и достаточное проветривание помещения.

Есть несколько техник, которые позволяют достичь нужного результата.

Вентиляция холодного чердака в частном доме и ее устройство: решетки, продухи и слуховые окна

От автора: здравствуйте, уважаемые читатели! Прожив пару лет в частном доме, многие владельцы решают установить вентиляцию на чердаке, в первую очередь, из-за появления неприятного запаха и сырости. В статье мы расскажем, как сделать своими руками вентиляцию для холодного чердака в частном доме.

Причины установки

Чердак в частном доме должен быть оборудован вентиляционной системой. Этот факт важен для помещения в любое время года.

Летом жар от раскаленной крыши переходит в помещение и нагревает его порой до 150 градусов. Основная доля тепла распределяется вверху, и кондиционер работает в усиленном режиме. А при его отсутствии владельцы дома вынуждены мучиться от духоты и жара.

В зимний период вентиляция способствует удалению скапливаемой влаги. По требованиям технической безопасности температура на чердаке и улице должна отличаться не более чем на 4 градуса, поскольку резкие температурные перепады создают благоприятные условия для накопления конденсата, который впоследствии образует сосульки. С наступлением оттепели они тают, и влага попадает на пол, что приводит к деформации и разрушению потолочной конструкции и крыши, на стропилах появляется опасная плесень.

Несмотря на важность вентиляции, многие владельцы опасаются ее устанавливать, так как думают, что через решетки на чердаке уходит теплый воздух, и помещение быстрее охлаждается. На самом деле, причина кроется в некачественной термоизоляции потолка и стен, к тому же, через плохо утепленные потолочные перекрытия на чердак проникает влага

Важно: вентиляция холодного чердака шатровой или вальмовой крыши нужна, чаще всего, только в летний период. Вентиляционные решетки чердака частного дома играют важную роль для терморегуляции

При грамотной установке они позволят сэкономить на обогреве, обеспечить нужную степень охлаждения и уберечь помещение от негативного внешнего воздействия. Помимо всех вышеперечисленных плюсов, чердачная вентиляция не позволяет зимним осадкам скапливаться на крыше здания

Вентиляционные решетки чердака частного дома играют важную роль для терморегуляции. При грамотной установке они позволят сэкономить на обогреве, обеспечить нужную степень охлаждения и уберечь помещение от негативного внешнего воздействия. Помимо всех вышеперечисленных плюсов, чердачная вентиляция не позволяет зимним осадкам скапливаться на крыше здания.

Принцип работы вентиляционной системы

Беспрепятственная циркуляция воздуха с улицы под кровельное пространство возможна за счет отверстий, наиболее эффективные из которых находятся под свесом и в коньках. Данное расположение позволяет использовать воздушно-тепловой напор, исходящий от потолочной зоны.

Если вентиляция чердака установлена по всем правилам, за часовой промежуток времени воздушный поток дважды проходит под крышей помещения — движение направляется снизу вверх к конькам с отверстиями из продухов.

Совет: при наличии утепленной крыши между кровлей и изоляционным слоем оставляют зазор примерно 5 см в ширину для свободного воздухообмена.

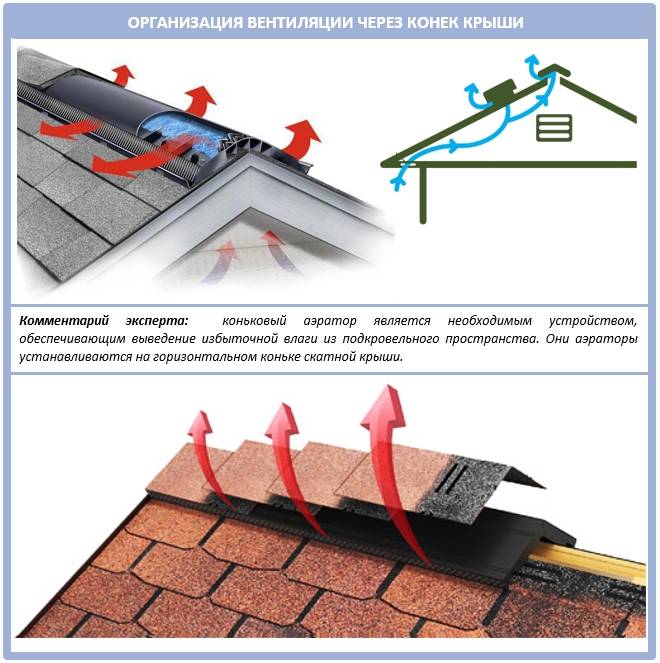

Для обеспечения качественной вытяжки необходимо сочетание установленных приконьковых элементов и продухов в самом коньке. Для крыш из черепицы применяются специальные плитки с воздухообменными продухами.

Вентиляция теплых чердаков

Если в частном доме планируется устройство теплого чердака, то крыша должна покрываться проветриваемым материалом. Если хочется покрыть гибкой черепицей или листовым металлом, необходимо предусмотреть пространство для циркуляции воздуха. Добиться такого эффекта просто, достаточно дополнительно установить на стропила контррейки. Металлические материалы требуют использования ветрозащитной пленки.

Шиферное покрытие не требует дополнительных приспособлений для вентиляции. Ведь воздух может циркулировать через подшивку и конек на крыше. Вентиляция теплого чердака должна происходить аналогично проветриванию помещения. Поэтому желательно предусмотреть наличие окон. Желательно, чтобы все моменты вентиляционные системы были предусмотрены в схеме проектирования дома.

Рекомендуется продумывать систему вентиляции чердака еще на этапе проектирования дома

Разновидности вентиляции

Вентиляцию деревянного дома надо спроектировать еще до начала строительства.

Виды систем вентиляции:

Естественная. Основана на самопроизвольном перемещении воздушных масс под напором воздухопотока, поступающего извне через оконные и дверные проемы, форточки, специальные отверстия.

Принудительная. Воздухооборот обеспечивается при помощи определенного оборудования.

На основании принципа действия различается:

  • вытяжная вентиляция. Устанавливается оборудование, выводящее воздух из здания наружу;
  • приточная вентиляция. Устанавливается устройство, подающее воздух в дом извне;
  • приточно-вытяжная вентиляция. Это смешанный тип принудительной вентиляции. В ней задействовано как вытяжное, так и приточное оборудование.

Смешанная. В этом случае естественная вентиляция дополняется устройствами принудительной подачи или отведения воздуха.

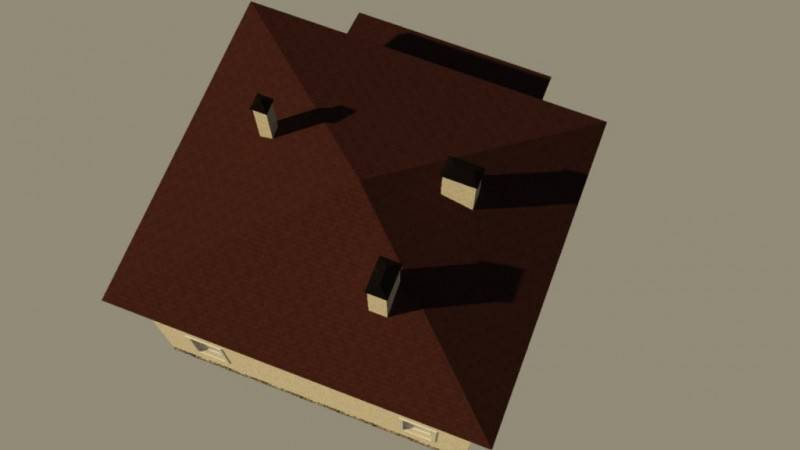

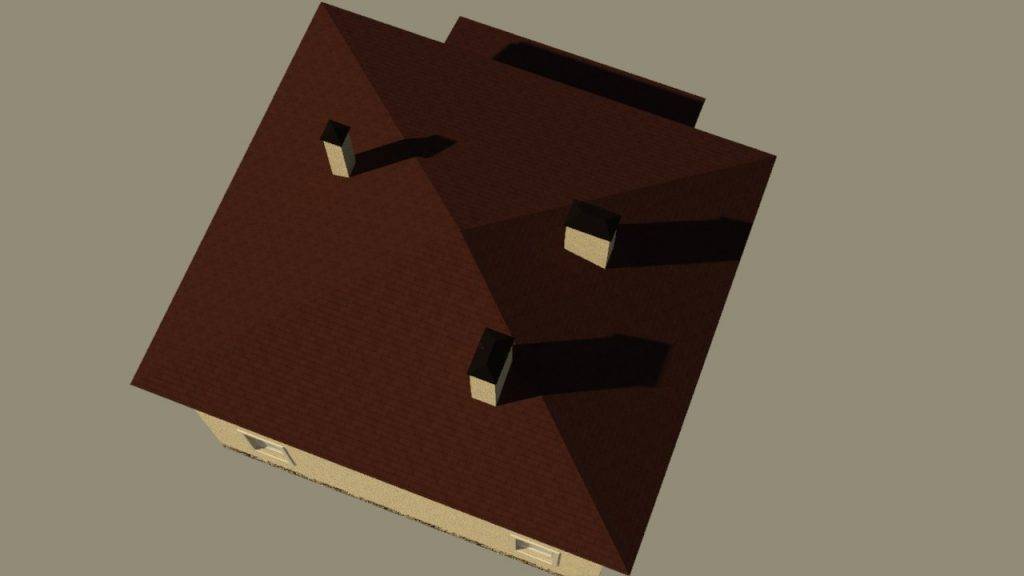

Вентиляция холодного чердака вальмовой крыши

Вальмовая крыша – это конструкций в виде классической двухскатной крыши добавляется еще 2 дополнительных ската с торцовой части кровли. Такой тип крыш подразделяют:

  • полувальмовая;
  • шатровая;
  • ломаная.

Для каждого вида крыши существуют свои особенности вентиляции чердака. Например, применять правила вентиляции двускатной крыши к вальмовой нельзя. Для данного типа крыши делается 2 отверстия (входное в подшивке и выходное возле конькового бруса). Если крыша имеет уклон больше, чем 45 градусов, циркуляция воздушных масс производится за счет разницы температур. При малом наклоне вентиляция производится за счет механических приборов (вентиляторов), турбин.

Также большое значение имеет вид кровельного материала. Так, если крыша накрыта шифером, то устанавливать дополнительную вентиляцию на чердаке не нужно. Ветровые массы беспрепятственно будут проникать на чердак. Установка вентиляции производится, если крыша оборудуется металлочерепицей, потому, что под ней укладывается пароизоляция из пленки.

Отток воздуха обеспечивают слуховые окна на противоположных скатах

Обустройство вентиляции теплого чердака

Более сложной является вентиляция теплого чердака (мансарды). Вентиляционные слои проходят между стропилами. Пространство для вентиляции между нижней поверхностью гидроизоляции и теплоизоляционного материала должно составлять не менее 20-30 мм.

Если в качестве теплоизолятора используется минераловатный материал, то необходимо учитывать его будущее увеличение объема на 10-30% от первоначального состояния.

Если глубины стропил не хватает для обеспечения необходимого зазора между теплоизолятором и гидроизоляцией, то их высоту наращивают с помощью досок или реек. Но, как вы понимаете, такой способ вентилирования достаточно трудно выполнить для крыш со сложными формами. Поэтому, в последнее время, специалисты отдают предпочтение диффузионным (паропроницаемым) мембранам, которые могут монтироваться прямо на утеплитель и пропускать влагу только в одном направлении.

Пространство для вентиляции создается путем установки обрешетки, толщина которой должна быть не менее 40-50 мм. Воздух для вентилирования забирается через софиты или другие элементы на карнизе кровли, а его естественный выход происходит через конёк крыши.

Рекомендации современных кровельщиков для вентиляции чердака

Чтобы правильно сделать вентиляцию на чердаке своими руками придерживайтесь следующих советов опытных кровельщиков :

  • на любом участке крыши площадь каналов для вентиляции должна составлять 400-500 см 2 /м. Этот как раз соответствует высоте зазора в 40-50 мм;
  • пыль, которая задувается в вентиляционный зазор, обладает определенной гигроскопичностью, что может послужить причиной увлажнения утеплителя;
  • вентиляционные продухи на ендовах, коньках, карнизе и хребтах должны быть защищены от попадания в них листвы, насекомых и птиц. С этим позволяют бороться специальные вентиляционные элементы, которые есть в ассортименте кровельных производителей;
  • сужение вентилируемых каналов или конструктивные препятствия могут способствовать недостаточному проветриванию и образованию конденсата;
  • если длина покрытия кровли превышает 10 м, то рекомендуется использование вспомогательных элементов для усиления качества вентиляции;
  • значительное увеличение высоты зазора не улучшает проветривание. Скорее, наоборот, ввиду возникающей турбулентности растет сопротивление для воздушного потока, что приводит к уменьшению воздухообмена под кровлей.

В заключение отметим, что вентиляция чердачного пространства один из важнейших и ключевых факторов. При ее обустройстве своими руками отнеситесь со всей серьезностью, чтобы избежать типовых ошибок и промахов.
