Как правильно выполнить вентиляцию кровли

Почему образуется конденсат?

Образование конденсата в первую очередь связано с колебаниями среднесуточной температуры. Например, если при монтаже кровли применялись гидроизоляционные плёнки, то конденсат будет делиться на две части: первая собирается под крышей, а вторая – выводится наружу.

Ещё одна причина – это тёплый воздух, который по законам конвекции поднимается из помещений к крыше и скапливается под кровлей. Для регионов с частым выпадением осадков вентиляция подкровельного покрытия просто необходима – влага с лёгкостью будет затекать в узлы и стыки, загрязнять фасад. А при заморозках она превратится в лёд и заполнит им трубы и водостоки.

Вентиляция кровли позволяет избавиться от этих проблем, обеспечить отвод флаги и выполнить множество других важных функций.

Благодаря вентиляции:

• постоянно поддерживается температурный баланс под всей поверхностью крыши;
• удаляются водяные пары, поступающие из самого помещения;
• значительно снижается вероятность перегрева кровельной поверхности под воздействием солнечных лучей в летнее время;
• зимой не образуются сосульки и наледь;
• необходимость в ремонте откладывается на значительное количество времени.

Все мы помним со школьных времен, что теплый воздух всегда поднимается вверх. Именно этот простой принцип лежит в основе работы современных вентиляционных систем. Точнее, поток воздуха попадает в систему из кровельного карниза, проходит по подкровельному пространству и выходит в месте соединения скатов крыши.

Длина и сечение труб

• Вентиляционный трубопровод для обустройства канала подбирается таким образом, что периметр сечения вентиляционного канала составит как минимум 0,016 кв. м.
• Каждая сторона канала составляет по меньшей мере 10 см, но в процессе создания строения канала вытяжки параметры его стен фактически не высчитывают.
• Выбор осуществляется в соответствии со стандартом – 14 на 14 см. Длина его в основном достигает не меньше 3 м.
• Если сечение 14 на 27 см длину подбирают в расчете больше 2 м.

Все необходимые расчеты, естественно, осуществляются предварительно, до того момента, когда закрывается вентиляционная труба при необходимости.

Как делается узел проходки для дымохода

Кровельная проходка дымохода.

Как правило, кровельная проходка дымохода при скатных крышах производится на как можно меньшем расстоянии от конька кровли. В таком случае большая часть трубы должна находиться под кровлей. Это исключит риск образования конденсата. Однако специалисты в этом вопросе расходятся во мнениях. Другой вариант устройства подразумевает, что трубы устанавливаются через конек.

Узлы прохода дымоходов.

Когда строительство дымохода осуществляется на скате кровли, то существует риск образования вверху дымохода снежного кармана, что повлечет за собой протечку. Если устройство проходки делается через конек, то целостность стропильной системы нарушается. Поэтому дополнительно устраивают еще систему стропил, а это препятствует строительству мансарды. Однако такой вариант имеет свои преимущества, а именно простоту монтажа и отсутствие снежных карманов.

Проведение противопожарных мероприятий необходимо при строительстве узлов прохода трубы через деревянное покрытие и кровлю. Проводится защита кровли и непосредственно перекрытия от возможного возгорания из-за нагрева трубы. Это защита самого перекрытия и кровли от возгорания в результате нагрева трубы.

На дымоходы рекомендуют ставить специальные зонтики, для того чтобы исключить попадание в дымовую трубу дождевой воды и ветра. Узел прохода дымовой трубы не следует устанавливать в ендове, потому как это воспрепятствует герметизации стыков кровли и фартука трубы. Помимо этого, в этом месте стопроцентно образуется наледь и снежные карманы.

При скатной кровле необходимо строительство деревянной стропильной системы, которая будет иметь повышенную степень горения. Поэтому устраивать зазоры между деревянными элементами и трубой необходимо согласно регламенту СНиП. Когда трубы проходят через слои , то следует использовать конструкцию, предохраняющую от соприкосновения с горячей трубой горючих материалов. Зачастую делается прямоугольный узел прохода в этом месте. Выглядит он в виде короба, заполненного стекловатой либо каким-то другим негорючим материалом.

Узел прохода с утепленнyм клапаном.

Вентилирование крыш с утепление и без него

Технологических особенностей при монтаже вентсистем крыш разной формы нет. В двускатных и односкатных, ломаных, вальмовых и шатровых формах принципы вентиляции одинаковы. Меняется только сложность монтажа и число устанавливаемых приборов.

Обустройство холодной крыши

На холодном чердаке подкровельное пространство обдувается большим объёмом воздуха, поэтому влага не конденсируется. Воздух свободно циркулирует через карнизные свесы, конек, слуховые окна, вальмовые хребты крыши и ендовы.

В двускатной крыше воздух поступает через карнизы или отверстия во фронтонах. В каменных фронтонах отверстия для притока воздуха делаются в виде окон, открывающихся вручную.

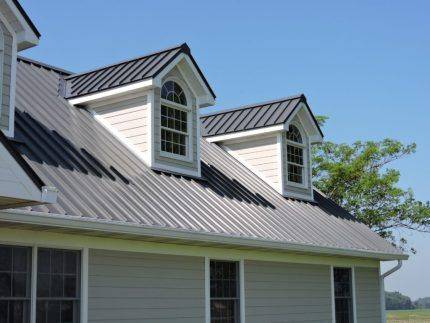

Слуховые окна кукушки разрабатывают во время проектирования дома. Они выполняют множество функций: производят вентилирование, уравнивают давление за пределами кровли и внутри чердака, чтобы при превышении крышу “не снесло” в прямом смысле

В 4-хскатной вальмовой крыше фронтонов нет. Здесь в роли воздухозаборника выступают карнизные свесы с отверстиями от 5 до 10мм. Воздух выходит через наклонные вальмовые ребра и слуховые окна. Если для разгрузки их недостаточно, ставят аэраторы и крышные вентиляторы.

Проблемными местами скатной формы крыши являются разжелобки – зимой в них скапливается снег. Поэтому целесообразно вдоль разжелобков установить точечные аэраторы или устройства принудительной вентиляции.

Организация вентиляции теплой крыши

В утеплённой крыше между кровлей и чердаком находится теплоизоляционный материал с обеих сторон закрытый прослойками гидро- и пароизоляции. Если кровельный пирог уложен с соблюдением всех норм, то на стропильные ноги, теплоизоляцию и покрытие не будут действовать ни бытовые испарения снизу, ни атмосферная влага сверху.

Классическая схема вентиляции для утеплённых крыш неизменна. Через карнизные свесы втягивается воздух и выталкивается из-под вентилируемого конька, ендовых и вальмовых планок. Вместе с потоками воздуха выходят бытовые испарения, которые частично проникают через пароизоляцию, конденсат, оседающий из-за разницы температур внутри чердака и за его пределами, атмосферная вода.

Необходимость и предназначение вентиляции кровли

Вентиляция подкровельного пространства предотвращает гниение древесины и мягких материалов

Независимо от материала изготовления кровля всегда должна быть оснащена вентиляционной системой. Если она отсутствует или смонтирована неправильно, возможны такие последствия:

• гниение стропильной системы вследствие постоянного воздействия влаги, на деревянных элементах появляется грибок, разрушающий их;
• ухудшение теплоизоляционных качеств утеплителя, при этом увеличиваются расходы на отопление;
• появление сосулек, глыб льда на карнизах крыши;
• образование конденсата;
• коррозия кровельного покрытия;
• повышение уровня влажности внутри здания;
• перегрев кровельного материала (особенно губительно воздействует на мягкие материалы).

Основным предназначением системы вентиляции является удаление излишков влаги из окружающего пространства. В этой части дома воздух должен быть прохладным, чистым и сухим.

Элементы для улучшения вентиляции

Естественной тяги, основанной на разности высоты и давления воздушного столба, часто бывает недостаточно для обеспечения нормальной циркуляции воздуха в подкровельном пространстве или в доме.

Недостаточность циркуляции приводит к таким последствиям, как:

• скопление конденсата и появление плесени;
• ржавление металлических частей и конструкций кровли;
• крошение бетонных конструктивных элементов
• гниение и рассыхание древесины;
• промокание теплоизоляции, ее порча и неэффективность.

Все это в скором времени приведет к нарушению целостности гидроизоляции и появлению протечек в крыше. Это значит, что кровлю придется ремонтировать или менять, поэтому намного эффективнее сразу установить хорошую вентиляционную систему.

Для усиления тяги используют специальные элементы:

1. Аэраторы выглядят как плоские пластины- накладки. В этом приборе постоянно поддерживается низкое давление, воздух в аэраторе разрежается. Благодаря этому легко создается разница давлений – из подкровельного пространство отработанный воздух выводится быстро и легко. Элементы могут отличаться по размеру, так же, для разных типов крыш их понадобится различное количество. Правило установки аэраторов на крышу– шаг между приборами не должен превышать 12 метров. Монтаж производится на самые высокие точки крыши, лучше для этого выбирать места стыков утеплителя.

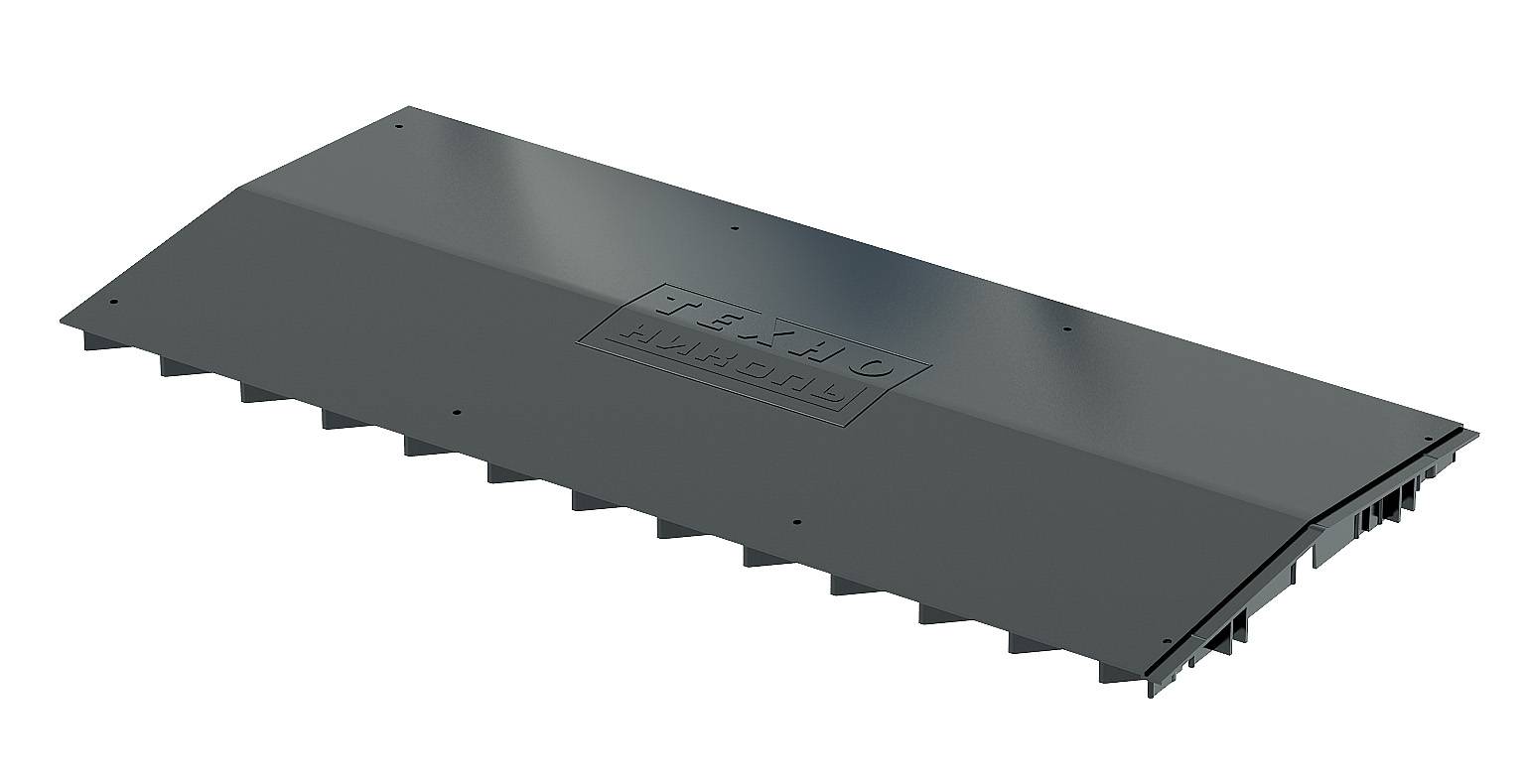

2. Коньковые аэраторы необходимы для скатных крыш. Эти элементы монтируются вдоль коньковой линии, обеспечивая усиление естественной вентиляции подкровельного пространства. Коньковые аэраторы сочетаются с любыми кровельными материалами, особенно важны они для крыш, покрытых гибкой черепицей. А вот уклон скатов должен быть определенным – от 15 до 45 градусов. На таких крышах изначально предполагается оборудование коньковых продух, в эти пазы и вставляются аэраторы. На этапе ремонта крыши можно вырезать участок под аэратор лобзиком или другим элементом. Обязательно нужно следить за герметичностью конькового аэратора, ведь он устанавливается по центру крыши – неправильный монтаж приведет к протечкам.
3. Дефлекторы работают по принципу конвекции – влажный воздух и пар с помощью этих приборов выводится из кровельного пирога, обеспечивая его просушку и вентиляцию. Согласно строительным нормам, на каждые 100 квадратов кровли должен устанавливаться хотя бы один дефлектор.

Чтобы вывести вентиляционные каналы на крышу, необходимо сделать предварительный расчет.

Внимание! Часто все вентиляционные ходы, ведущие из разных частей дома, объединяют в одну шахту. Как показывает практика, такой способ будет эффективным только при очень грамотном расчете и монтаже всех элементов системы

Делая все своими руками, лучше вывести на крышу три отдельных вентиляционных канала.

Ошибка расчетов или монтажа приведет к тому, что по дому распространятся кухонные запахи, «ароматы» канализации, нарушится микроклимат и циркуляция потоков в подкровельном пространстве.

Три основных заблуждения и устранение последствий ↑

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

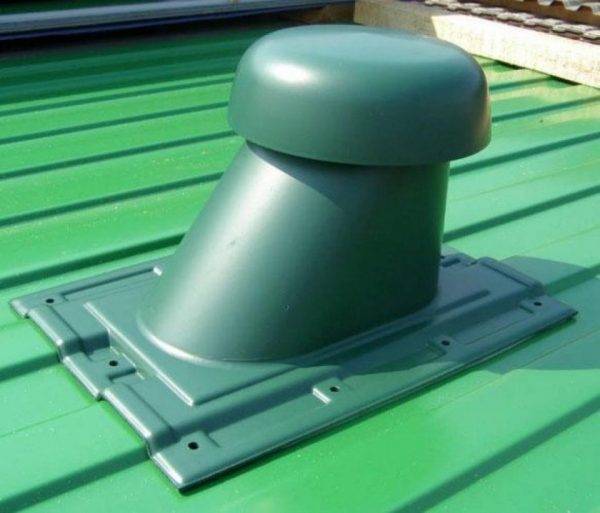

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

https://www.youtube.com/embed/QRHrpsmQkLM

Зачем нужна?

В широком смысле слова под вентиляцией понимают организацию направленного движения воздушных масс, которые поддерживают определённую температуру и отводят лишнюю влагу. Вентиляция крыши выполняет такие основные задачи:

1. Защищается от перегрева в жаркие летние дни материал покрытия крыши и чердак, поскольку движение воздуха особенно под металлическими листами не позволяет нагреваться материалу.
2. Зимой в сильные морозы в результате отвода лишней влаги от покрытия крыши предотвращается образование льда, снижается опасность нагромождения снежных шапок.
3. Влага не скапливается в несущих конструкциях каркаса крыши, разных изоляционных слоях, мягком покрытии, что продлевает срок службы здания, защищает от разрушения.
4. Предотвращается расслаивание мягких покрытий, ржавление металлических листов и профилей, растрескивание шифера, керамической черепицы.

ВажноВентиляция крыши – это конвекционные потоки воздуха, которые циркулируют от нижнего края конструкции до самого конька, обеспечивая эффективное отведение влаги, поддержку оптимального микроклимата

Особенности установки вентиляции на мансардной кровле

Если у вас мансардная кровля, то здесь существуют другие особенности по установке вентиляционных каналов. Суть технологии в использовании принципа естественной вентиляции. Все сводится к тому, что теплый воздух вытесняется холодным

Так, необходимо обратить внимание на следующие нюансы:

1. Выбранная пароизоляция должна обладать минимальной проницаемостью.
2. Между стропилами укладывается теплоизоляция.
3. Сооружается обрешетка и контробрешетка.
4. Обязательно прокладывается гидроизоляционный слой.
5. Заключительный слой – кровельное покрытие.

В карнизе должны быть незначительные щели. Это позволит выходить и входить воздуху в конек. Что касается верхней вентиляционной щели, то она должна располагаться между кровельным покрытием и гидроизоляцией. Нижняя вентиляционная щель будет находиться между теплоизоляцией и гидроизоляцией.

Организация вентиляции при помощи конькового аэратора

Но есть ограничения, которые касается угла наклона кровли. Так, коньковый аэратор можно устанавливать на кровле, у которой уклон ската колеблется в районе от 14 до 45 градусов. Чтобы вся система работала эффективно, на кровле оборудуются коньковые продухи. Более того, длина аэратора должна быть идентична длине конька. Что касается конькового среза и дымохода, то следует соблюсти расстояние от 300 мм и больше.

Организация вентиляция при помощи дефлекторов

Под дефлектором подразумевается специальный механизм, который содействует выведению отработанного воздуха и пар из подкровельнного пространства. Так, если использовать дефлектор, то можно достичь следующего:

• Пар будет выводиться еще до того, как он достигнет кровельного покрытия.
• Значительно сокращается давление. Благодаря этому исключается вспучивание минеральной ваты.
• Если влага попадает на минеральную вату, то дефлектор выводит ее.

Согласно рекомендациям, специалистов в этой области, на 100 квадратных метров предусматривается один дефлектор. Как следствие полностью исключается скопление влаги под крышей.

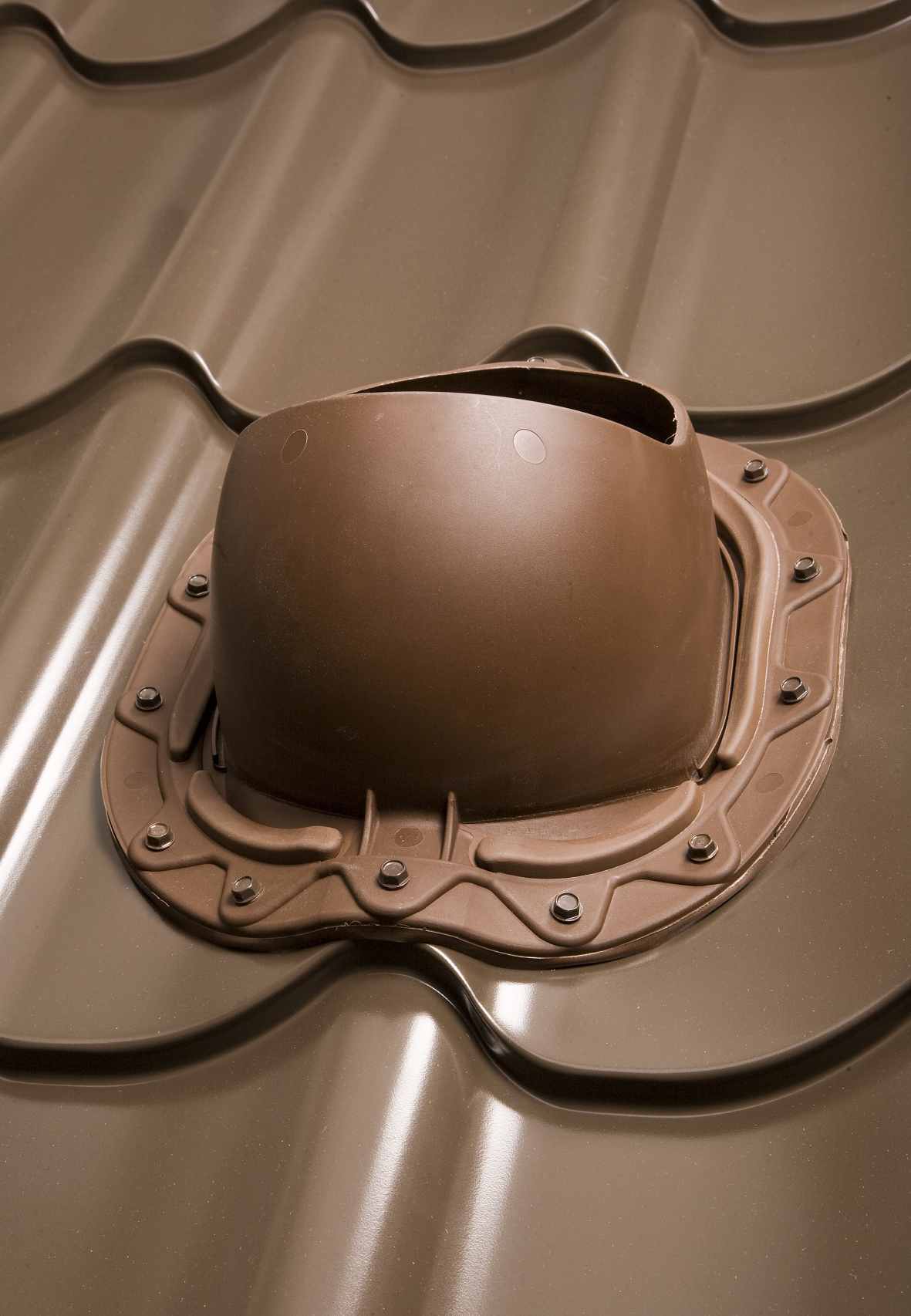

Разновидности вентиляционных выходов на крышу

Вентиляционные выходы работают в условиях повышенной влажности. В зимний период времени из-за этого на внутренних стенках труб появляется много конденсата, при определенных условиях он намерзает, что уменьшает эффективный диаметр и негативно сказывается на технических параметрах вентиляционных систем. Кроме того, конденсат стекает по трубопроводам и может накапливаться в больших объемах. Такие условия работы учитываются во время проектирования и изготовления устройств, производители прилагают максимум усилий для обеспечения стабильной и надежной функциональности вентиляционных выходов на крышу. Какие именно?

1. Фактическая пропускная возможность выходов значительно превышает расчетные требования для вентиляционных систем. Запас создается для минимизации негативных последствий намерзаний конденсата в зимний период времени.
2. Внутренние поверхности стенок создают минимальное сопротивление движению воздушных потоков. Это положительно влияет и на стоимость обслуживания системы вентиляции.
3. Небольшой вес и высокие показатели прочности уменьшают действующие усилия. В настоящее время часто встречаются кровли из металлических листов: профилированных или металлочерепицы. Толщина таких покрытий всего 0,45 мм, материал не может выдерживать значительных дополнительных нагрузок. Тем более, если они шатаются под порывами ветра и создают разнонаправленные динамические усилия.
4. Устойчивость к негативным климатическим факторам. Материал изготовления выходов не должен окисляться, выдерживать значительные колебания температур от минусовых к плюсовым значениям. Не бояться жестких ультрафиолетовых лучей, не реагировать на агрессивные химические соединения.

Заслуженным уважением среди многочисленных потребителей пользуются только некоторые производители.

Вентиляционные выходы компании пользуются большой известностью во многих странах мира, полностью отвечают строгим требованиям по качеству, безопасности и надежности. Компания располагается в Финляндии, вентиляционные выходы для кровельной вентиляции Vilpe Vent на рынке с 1998 года. Имеют современный дизайн и различные цветовые решения, элементы взаимозаменяемы, установлены специальные автономные гасители шума

Это очень важно при монтаже оборудования на металлические кровельные покрытия. Минимальная гарантия производителя 10 лет, но на практике устройства работают 15 и более лет

Изготавливаются из модифицированных видов пластика с увеличенной устойчивостью к жестким ультрафиолетовым лучам. Полимер имеет способность сохранять пластичность даже при значительных отрицательных температурах – вентиляционные выходы разрешается устанавливать в районах Крайнего Севера. Системы имеют отличный внешний вид, сочетаются со многими архитектурными стилями зданий. Могут быть изолированными или неизолированными, с электрическими вентиляторами, обыкновенными или роторными. Диаметр и высота подбирается с учетом исходных данных.

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

• слуховые окна;
• коньки скатных крыш;
• зазоры, предусмотренные в кровельном пироге и карнизных планках;
• вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

Элементы кровельной вентиляции

К основным элементам вентиляционной кровельной системы относятся:

1. Отверстия под кровельным свесом, которые обычно закрывают так называемыми софитными решётками (защита от птиц, насекомых и грызунов), а также вдоль конька. Эти конструктивные элементы обеспечивают продувание подкровельного зазора за счёт ветра и конвекции (нагревшись под кровлей, воздух устремляется вверх).

2. Слуховые окна. Устраиваются во фронтонах и служат для вентиляции чердачного пространства.

3. Вентиляционные выходы. Так же как и аэраторы, представляют собой отрезки труб, но предназначенные не для вентиляции подкровельного зазора, а для подключения к ним вытяжных каналов общедомовой вентиляции либо для проветривания чердака.

4. Аэраторы, также именуемые дефлекторами и флюгарками. Они врезаются в кровельное покрытие у самого конька и служат для вывода воздуха из подкровельного пространства, то есть выполняют ту же функцию, что и отверстие под коньком. Применяются в условиях, когда толщина снежного покрова на крыше может превышать 2–3 см (при малых уклонах), вследствие чего вентиляционный зазор под коньком оказался бы заглушённым.

Особенности конструкции аэраторов

Выпускаются два вида аэраторов:

• точечные;
• линейные или непрерывные (устанавливаются на всю длину ската или конька).

Кроме того, они отличаются ещё и местом установки — бывают коньковыми и скатными.

Конструкция аэратора может быть выполнена в виде:

• гриба;
• черепицы.

На аэраторе имеется сменный элемент — проходка, конструкция которой подбирается с учётом типа кровельного покрытия.

Аэраторы могут комплектоваться устройством прохода через кровлю, адаптированным под конкретный тип покрытия

Изделие может быть оборудовано вентилятором — он необходим для создания принудительной тяги в кровлях с малым уклоном (конвекция проявляется в них слабо из-за малого перепада высоты) или со сложными очертаниями, где естественной тяги не хватает для преодоления аэродинамического сопротивления изломов.

Для предотвращения попадания осадков и насекомых отверстие аэратора защищено фильтром. Диаметр аэраторов варьируется в пределах от 63 до 110 мм.

Что нужно учитывать при выводе вентиляционной трубы на крышу

Выход вентканала на крышу выполняется так, чтобы вода не попадала под покрытие кровли

Надёжная герметизация стыка — это очень важное мероприятие. Если неправильно его осуществить, в будущем могут возникнуть проблемы из-за того, что вода будет стекать по вентиляционной конструкции в дом

Необходимые в этом случае герметики можно приобрести в любом строительном магазине.

Особое внимание следует уделить герметизации трубы в мест выхода через кровлю

Нижний конец вентиляционной конструкции, которая выходит на крышу, стыкуется с воздуховодом. Стыковка, как правило, осуществляется при помощи соединительных фланцев. Для улучшения герметичности можно снабдить выход специальным опорным кольцом. Кроме этого, непосредственно в тело трубы монтируется клапан, который будет регулировать движение воздуха.

Вентиляционные трубы на крыше монтируются при помощи вспомогательных элементов, которые предлагаются в огромном ассортименте. При желании можно проконсультироваться со специалистами, которые подскажут, какие детали выбрать, чтобы максимально упростить работу.
