Проектирование и расчет системы вентиляции в столовой

Определение требуемого расхода

Вентиляция в обеденном зале

Для обеденных залов различают две зоны – для курящих гостей и не курящих, расчет вентиляции для каждой из зон отличается. Расход воздуха определяется из расчета удаления теплоизбытков от каждого посетителя (по нормам 100 ккал/ч с каждого гостя ) либо из минимального требуемого расхода воздуха:

• для курящих – 100 м3/ч*чел
• для не курящих 30 м3/ч*чел

Вентиляция горячего цеха (кухни)

Для расчета вентиляции цеха нет стандартных норм. Расход рассчитывается для каждого конкретного случая в отдельности, из условия удаления тепла выделяемого от оборудования кухни (печи, плиты, тепловые шкафы и т.д.), при этом принимается не менее 100 м3/ч на человека. Методика расчета достаточно сложная, поэтому мы не будем приводить ее в данной статье, предоставим данные для двух определенных случаев из нашего примера (с методикой можно ознакомиться в пособии НП АВОК 7.3.-2007).

– вытяжка для зонта 1000х600 – 900 м3/ч

– вытяжка для зонта 2000х800 – 2500 м3/ч (рекомендуется подводить два воздуховода к зонту, для снижения скорости воздуха)

Вентиляция сан.узлов

Расход воздуха определяется исходя из количества приборов в санузлах:

– унитаз – 50 м3/ч

– писсуар  – 25  м3/ч

Это интересно:  Вентиляция в кальянной

Графическая часть

Графическая часть состоит из поэтажных планов, разрезов и фрагментов помещений с нанесенными на них элементами: воздуховодов, вентиляторов, воздухораспределителей и т.п.

На заметку!Использование автоматизированной системы диспетчеризации приводит к значительному снижению эксплутационных расходов!

Процесс создания проектной документации в нашей компании осуществляется высококвалифицированными инженерами с применением передовых программных технологий, что позволяет максимально автоматизировать расчеты и оптимизировать технические решения для достижения высокого качества проектной документации.

Все проектные решения выполняются в соответствии с требованиям строительных норм и правил , ГОСТами, санитарно-гигиеническими, противопожарными и других нормами, действующими на территории Российской Федерации.

Этапы проектных работ:

1. Предпроектная подготовка (разработка технического задания на проект);
2. Проект, ТЭО (технико-экономическое обоснование);
3. Рабочий проект;
4. Исполнительная (рабочая) документация (разрабатывается после завершения монтажных работ).

Общеобъемная вентиляция

Когда выполнен расчет местной вытяжки, виды и объемы загрязнений, можно делать математический анализ нужного объема воздухообмена. Наиболее простой вариант, когда на площадке нет технологических загрязнений, и в вычисления принимаются только человеческие выделения.

В этом случае задачей является достижение санитарных норм и чистоты производственных процессов. Необходимый объем для сотрудников вычисляется по формуле: L=N*m, где L – количество воздуха в м3/час, N – число работников, m – объем воздуха на человека в течение часа. Последний параметр нормируется СНиП и составляет 30 м3/час – в проветриваемом цеху, 60 м3/час – в закрытом.

Если вредные источники существуют, то задача вентиляционной системы снизить загрязнения до предельных норм (ПДК). Математический анализ выполняется по формуле: О = Мв \ (Ко — Кп), где О – расход воздуха, Мв – масса вредных веществ, выделяющихся в воздух за 1 час, Ко – концентрация вредных веществ, Кп – число загрязнений в притоке.

Так же вычисляется и приток загрязнений, для этого использую следующую формулу: L = Мв / (yпом – yп), где L – объем притока в м3/час, Мв – весовое значение вредных веществ, выделяющихся в цеху в мг/час, yпом – удельная концентрация загрязняющих веществ в м3/час, yп – концентрация загрязнений из приточного воздуха.

Расчет общеобменной вентиляции производственных помещений не зависит от его площади, здесь важны другие факторы. Математический анализ для конкретного объекта — сложен, в нем нужно учитывать множество данных и переменных, следует пользоваться специальной литературой и таблицами.

Вентилирование обеденного зала

Он должен снабжаться максимально большим и интенсивным количеством приточного воздуха, чтобы не допустить проникновения в него посторонних запахов с кухни, скопления сигаретного дыма и углекислого газа. Во избежание сквозняков применяются системы управления подачи воздушных потоков.

Наиболее распространенный метод для поддержания нормального микроклимата – вытеснения. Он основан на разнице скоростей и температуры потока воздушных масс. Одни из них – приточные – подаются в зал снизу помещения, обычно через стеновые панели. Скорость этих потоков невысокая. Загрязненные массы наоборот удаляются через системы вентиляций, расположенные вверху зала. Таким образом, происходит вытеснение одних воздушных поток другими: у входящего воздуха скорость и температура ниже, чем у внутреннего.

Вентиляционный проект должен соответствовать нормам и требованиям, вне зависимости от площади и конструктивных особенностей помещения столовой. Единого однотипного проекта для всех помещений не существует, поэтому и разрабатывают индивидуальные проекты для каждого конкретного случая.

1 Выбор типа вентиляционных систем

Проектирование систем вентиляции начинается с предварительного этапа, в рамках которого владельцу объекта необходимо сделать выбор в пользу того или иного устройства. При этом учитываются особенности дома или квартиры, предполагаемые условия эксплуатации и прогнозируемая нагрузка.

Основные виды систем вентиляции

Традиционно выделяют 3 типа систем воздухообмена:

• приточная – когда идет поступление свежего воздуха;
• вытяжная – когда происходит отвод “грязного воздуха” из помещения;
• комбинированная – для вентиляции здания используется чистый воздух, с предварительным его забором с улицы, к которому «подмешивается» небольшая часть уже используемого, вытяжного.

Так же, каждый вид вентиляции может иметь искусственный или естественный вид поступления воздуха:

• естественный – когда воздух движется сам по себе, из-за перепада давления или гравитации;
• искусственный – когда воздух движется благодаря приточным клапанам и вытяжным вентиляторам.

В 80% городских многоэтажек реализован естественный воздухообмен. Кислород проникает внутрь жилья через мелкие щели, отверстия, двери, открытые окна и форточки. Отвод загрязненных воздушных масс осуществляется через небольшие отдушины, расположенные в санузле и на кухне.

Рекомендуем к просмотру видео, которое подробно расскажет как устроена вентиляция в наших жилищах и ее разновидности

Компоненты установки подбирают таким образом, что они дополняли интерьер кухни, визуально перекликались по стилю, имели минимальное количество поворотов и углов. Самостоятельно подготовить проект вентиляции с механическими установками воздухообмена довольно сложно, поскольку для этого требуется специализированная теоретическая база, не говоря уже о практических навыках. Проще и выгоднее делегировать работы специалистам.

Как осуществить чистку системы вентиляции?

Как правило, вентиляция кухни ресторана – один из самых пылесобирающих процессов. Чистка всех элементов конструкции, которая осуществляет воздухообмен, происходит в нерабочее время заведения или в ночные часы, если предприятие работает в круглосуточном режиме.

Пары от масла собираются на стенах каналов, вытяжках и покрываются слоем пыли. Этот процесс приводит к сужению каналов вентиляции, что нарушает результативность работы всей системы в целом. В помещениях, где выброс тепла происходит в больших количествах, такая масса моментально твердеет, после чего ее устранение является достаточно трудоемкой задачей. Кроме этого, в таких условиях быстро размножается большое количество бактерий, которые недопустимы на предприятиях, предоставляющих услуги общественного питания.

Чистая вентиляция в ресторане

Чтобы чистка вентиляции в ресторане была эффективной, специалисты рекомендуют использовать только специализированные моющие средства, которые распыляются на поверхность стенок каналов и удаляются под давлением. Что касается вытяжных зонтов и самих вытяжек, то их чистка осуществляется посредством парогенератора. Если же этот метод оказывается неэффективным, то прибегают к использованию химических средств. Чтобы удалить отложения глазурованного жира, применяют механический способ с использованием щеток, при этом заранее стоит заморозить каналы.

Частота такой процедуры зависит от загруженности производства и количества выбрасываемого тепла. В обычных заведениях очистка делается каждый квартал, а при работе в экстремальных условиях – каждый месяц. Кроме этого, можно установить жироуловитель, который значительно сократить площадь очищаемых участков.

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

• назначение помещения;
• количество постоянно находящихся в сооружении людей;
• температура и влажность воздуха в помещении;
• количество работающих электрических приборов и норма выделяемого ими тепла;
• тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Требования СНиП

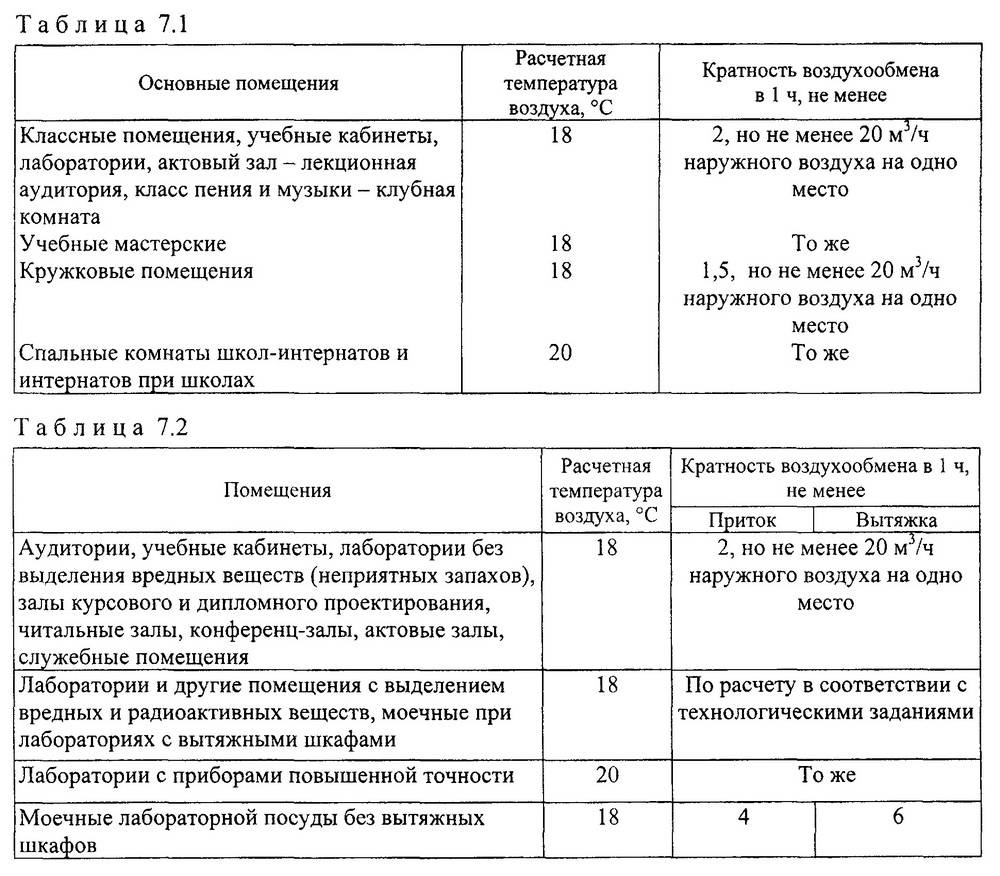

СНиП 31-06-2009 определяет все эти факторы. Эти ценности должны быть учтены на этапе планирования школ.

Воздухообмен на человека:

• 20 м³/ч для столовых;
• 80 м³/ч для спортивных залов.
• 20 м³/ч для классных комнат;

Температура в помещении будет находиться в пределах от +16 до +22°C в течение всего года.

Допустимый уровень шума в школах составляет 110 дБ.

Нормативные требования и стандарты

При проектировании и расчете системы вентиляции учитываются следующие факторы:

• Уровень шума во время работы оборудования;
• Температурные условия и т.д.
• Количество всасываемого воздуха;
• Комфортные условия в классе в течение длительного времени;
• Показатели воздухообмена;

Некоторые из вышеперечисленных условий должны быть выполнены сегодня в соответствии с правилами. Требования к вентиляции учебных зданий определены в СНиП 41-01-2003, СНиП 31-06-2009 и СНиП II-65-73. Основными стандартами являются:

1. Скорость обмена воздуха для каждого типа номеров. Расчеты на одного человека должны быть следующими:

• 80 м3/ч для спортивных залов;
• 20 м3/ч в залах общественного питания.
• 20 м3/ч в классах и аудиториях;

1. Допустимая температура в помещении составляет от 16 oC до 22 oC. Температура регулируется путем установки дополнительных нагревательных приборов. Системы кондиционирования воздуха используются для контроля в теплое время года.
2. Предельный уровень шума, издаваемого устройством, составляет 110 дБ или менее. Звук вентилятора усиливается стенками воздуховодов, поэтому для снижения уровня шума используются специальные пластины.
3. Пожарная безопасность. Если вентиляционная система не защищена от открытого пламени, власти могут запретить ее эксплуатацию. Для достижения требуемых условий используются контрольно-измерительные приборы и устройства автоматики, отключающие агрегаты в случае пожара.

Законодательные требования включают и другие параметры, которые учитываются в проектной документации. Работы по вентиляции выполняют только профессиональные организации.

Естественная вентиляция расчет воздуховодов

Для прямоугольной формы воздуховодов этой концепции проветривания планируют диаметр dЭ равновесный округлому воздуховоду:

В случае использования воздуховодов сделанных не из метала, их удельные издержки давления по трению R, взятые с номограммы для стальных воздуховодов, изменяют, умножив на соответствующий коэффициент k:

• для шлакогипсовых — 1,1;
• для шлакобетонных — 1,15;
• для кирпичных — 1,3.

Избытки давления, Па, на преодоление определённых сопротивлений для разных участков вычисляется за уравнением:

• где – сумма коэффициентов противодействий на участке;
• v2/2 — динамическое напряжение, Па, взятое с нормативов.

Для создания концепции непринужденной вентиляции предпочтительно остерегаться извилистых заворотов, множественного числа задвижек и клапанов, так как утраты на местные противодействия как правило в каналах воздуховодов достигают вплоть до 91% от всех затрат.

Естественная вентиляция содержит небольшой радиус воздействия и среднюю результативность для комнат излишками тепла в которых соввем малы, что возможно относить недостаткам, а достоинством — легкость системы, невысокая цена и простота в сервисном обслуживании.

Общеобъемная вентиляция

Когда выполнен расчет местной вытяжки, виды и объемы загрязнений, можно делать математический анализ нужного объема воздухообмена. Наиболее простой вариант, когда на площадке нет технологических загрязнений, и в вычисления принимаются только человеческие выделения.

В этом случае задачей является достижение санитарных норм и чистоты производственных процессов. Необходимый объем для сотрудников вычисляется по формуле: L=N*m, где L – количество воздуха в м3/час, N – число работников, m – объем воздуха на человека в течение часа. Последний параметр нормируется СНиП и составляет 30 м3/час – в проветриваемом цеху, 60 м3/час – в закрытом.

Если вредные источники существуют, то задача вентиляционной системы снизить загрязнения до предельных норм (ПДК). Математический анализ выполняется по формуле: О = Мв \ (Ко — Кп), где О – расход воздуха, Мв – масса вредных веществ, выделяющихся в воздух за 1 час, Ко – концентрация вредных веществ, Кп – число загрязнений в притоке.

Так же вычисляется и приток загрязнений, для этого использую следующую формулу: L = Мв / (yпом – yп), где L – объем притока в м3/час, Мв – весовое значение вредных веществ, выделяющихся в цеху в мг/час, yпом – удельная концентрация загрязняющих веществ в м3/час, yп – концентрация загрязнений из приточного воздуха.

Расчет общеобменной вентиляции производственных помещений не зависит от его площади, здесь важны другие факторы. Математический анализ для конкретного объекта — сложен, в нем нужно учитывать множество данных и переменных, следует пользоваться специальной литературой и таблицами.

Какие формулы используют в расчетах

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.

Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.

Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.

В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.

Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

Необходимость местной вытяжки

Общеобменная вентиляция в горячем цехе дополняется местной вытяжкой. Ее необходимость обусловлена высокими показателями теплогазовыделения используемого оборудования, с которыми вытяжная вентиляция горячего цеха справиться не может. К тому же с теплым потоком вверх поднимаются частицы гари, жира, водяной пар, углекислый и угарный газы, которые необходимо отводить сразу, не позволяя распространяться по кухонному помещению.

Также местная вытяжная система убирает из цеха сопутствующие процессам приготовления запахи, распространение которых за пределами кухни недопустимо. При этом вместе с локальным оборудованием применяются установки приточной подачи свежего воздуха. Превышенная концентрация в воздухе запахов гари, дыма негативно сказывается на вкусе, аромате приготовляемых блюд, что не допускается санитарными нормами.

Общеобменная вентиляция горячего цеха столовой, кухни должна постоянно создавать область пониженного давления, чтобы в помещение попадал воздух из обеденного зала (кроме залов для курящих). Объем попадающего из зала воздухопотока может доходить до 60-70% от общего притока, но не превышать его. Соответственно приточные воздушные массы поступают в помещение всегда в меньшем количестве, чем происходит отведение отработанного воздуха наружу.

В качестве локальной вытяжки используются вытяжные зонты различных видов.

Особенности вентиляции в кухне

Грамотное проектирование вентиляции в кухне столовой является очень важным моментом, так как именно на кухне присутствуют такие особые условия, как повышенная температура и загрязненность воздуха, а также многие другие факторы, усложняющие проектирование вытяжки именно в этом помещении.

Любая кухня обязательно должна быть оснащена вытяжками. Они позволяют создать интенсивную циркуляцию воздушных масс, избавиться от неприятных запахов в помещении и создать в нем комфортный микроклимат.

Кроме того, вытяжки удаляют излишки газа и другие опасные для человека вещества, которые могут образовываться в процессе приготовления пищи. По принципам действия различают следующие типы вытяжек:

• проточные – удаляют отработанный воздух из помещения наружу;
• циркуляционные – вытягивают воздух, пропускают его через фильтры и возвращают обратно в кухню: в последнее время циркуляционные модели используются все реже.

Кроме того, вытяжки на кухню различаются по особенностям конструкции и монтажа:

• настенные – устанавливаются над кухонной плитой, крепятся к стене;
• подвесные – закрепляются на подвесных шкафах, расположенных над плитой;
• встраиваемые – встраиваются в подвесной шкаф, поэтому не видны для постороннего глаза;
• угловые – монтируются в углу кухни;
• островные – хороший пример наиболее эффективных систем, так как они имеют выпуски по материалу вокруг воздухозаборов, что значительно расширяет их область действия.

Как правильно обустроить кухонную вентиляцию

При составлении проекта кухни предприятия или заведения общественного питания, нужно учитывать определенные моменты.

1. Количество воздуховодов и вентиляционных каналов должно быть достаточным для того, чтобы отработанный воздух не задерживался в помещении. Этот параметр высчитывается, исходя из размеров кухни, количества работающих в ней человек и ряда других параметров.
2. Вентиляционные каналы стоит сделать из оцинкованной стали, а участок вытяжки с отводом в вентиляцию можно делать из алюминиевой или стальной гофрированной трубы. Последний вариант характеризуется повышенной жаропрочностью и способен выдержать температуру до 900 градусов.
3. Требования пожарной безопасности предполагают, что воздуховоды вентиляционной системы в кухне должны быть оборудованы специальными фильтрами. Это делается для того, чтобы в них не скапливались жировые отложения, которые могут привести к возгоранию. Фильтры могут быть одноразовыми или же многоразовыми.
4. Стеновой клапан для вытяжки стоит оборудовать дополнительной шумоизоляцией, так как при работе вытяжка может ощутимо шуметь.
