Системы вентиляции каркасного дома своими руками, видео

Строительство каркасных домов с принудительный воздухообменом

Насколько хороши бы ни были все вышеперечисленные виды вентиляции, все они обладают огромным минусом – они не сохраняют тепло. Приток создает поступление прохладного воздуха, производится отток теплого. В результате тратятся деньги на электричество или иные варианты отопления для повышения температуры в доме. Поэтому современные деревянные каркасные дома возводятся с рекуперативной системой.

Рекуперативный приточно-отталкивающий воздухообмен

Кратко о рекуператоре. Рекуператор – специальный блок, в котором по отдельным отводам циркулирует и горячий, и холодный воздух. Таких отводов множество, они касаются друг друга стенами, что позволяет прохладному воздуху нагреваться за счет тепла. Так это происходит (на примере пластиночного рекуператора):

Принцип работы рекуператора

Изображение идет в качестве примера, поэтому температура будет другая.

В зависимости от качества и конструкции изделия, скорости циркуляции воздуха и температуры за окном, температура в помещении будет отличаться. Но при этом нет необходимости тратить деньги на дополнительный обогрев своего жилья. При этом в рекуператоре не перемешивается воздух, а греет друг друга.

Типовая схема ПВУ с рекуперацией

Рекуперативный воздухообмен с грунтовым тепловым обменником

На изображении, размещенном выше, присутствует калорифер. Как известно, калорифер работает от сети, а это означает дополнительные затраты на оплату электроэнергии. С целью экономии во время строительства каркасного дома на помощь придет теплообменник, устанавливаемый в грунт. Принцип работы:

Грунтовой теплообменник позволяет сэкономить затраты на электроэнергию

Цель теплообменника – установка трубы, которая забирает тепло из земли. Не секрет, что грунт, находящийся не на поверхности, а в глубине, всегда обладает плюсовой температурой. Воздух, циркулируя сквозь трубу и проходя под землей, нагревается и попадает в дом. Очень эффективное и экономное решение.

Проветриватели комнаты или рекуператоры воздуха

Современное строительство домов открывают новые витки в вентиляции. Так, сегодня можно встретить небольшие вентиляционные устройства, задачей которых стоит проветривание определенных комнат. Данные устройства, как правило, внедряются в стену, благодаря чему она начинает «дышать». Устройство заключает в себе совокупность вентилятора и тепловым обменником, работающих по принципу реверса. То есть вентилятор и выгоняет, и всасывает воздух.

Рекуператор в комнату

Во время того, когда комнатный вентилятор избавляется от переработанного воздуха, тепловой обменник нагревает поступаемый. Это прекрасное решение для постройки каркасных домов, однако имеет один минус – цена. Такое устройство довольно дорогое. А если учитывать, что в доме несколько комнат, то понадобится устройство в каждую, что приводит к лишним затратам.

Принудительный тип вентиляции собственноручно

Принудительную вентиляцию в каркасном доме своими руками тоже вполне можно организовать. Это потребует несколько больших затрат материалов и рабочего времени, но, по итогу, выйдет экономная и эффективная система.

Как уже было отмечено выше, для вентиляции такого типа нужны вентиляторы. Именно их использование делает приток воздуха или его вытяжку принудительными. Наиболее эффективной в случае каркасного дома считается приточно-вытяжная система, соединяющая в себе оба варианта вентиляции.

При собственноручной организации подобной вентиляции первым делом составляют её проект. Необходимо учесть, в какие именно помещения будут подведены приточные и вытяжные каналы.

Всего же для организации этой системы понадобятся:

  • Воздушный клапан для регуляции забора воздуха;
  • Решётка забора;
  • Защитные фильтры;
  • Вентиляторы (приточный и вытяжной);
  • Воздуховоды и распределители воздуха;
  • Система управления.

Блок вентиляции зачастую ставят на чердаке. В него заводят все каналы и устанавливают туда систему управления, которой подключают клапаны и вентиляторы. У блока, в случае необходимости, ставят рекуператор.

Воздуховоды должны быть из качественного материала. В настоящее время рукава для них продают в специальных магазинах. Для их установки в нужных частях потолка или стен помещений делают отверстия, которые закрывают решёткой. Крепление воздуховодов можно проводить с помощью специального клея.

3 Принудительное проветривание – схемы и особенности

Если естественная система воздухообмена не способна создать хороший микроклимат, монтируется принудительная вентиляция. Сразу отметим, что своими руками сделать ее непросто. Необходимо провести грамотный расчет воздуховодов и мощности используемого оборудования. С такой задачей легко справится подготовленный мастер. А вот многим домашним умельцам это просто-напросто не под силу.

Принудительные системы функционируют за счет вентиляторов двух типов – вытяжных и приточных. Первые удаляют загрязненный воздух из помещений, а вторые – подают свежий его поток во все комнаты жилища

Обратите внимание. Такие установки, как правило, дают возможность регулировать интенсивность подачи воздуха, а также позволяют подогревать его до оптимальных показателей в зимнее время, тонко или грубо очищать от загрязнений. В состав принудительных вентсистем входят не только вытяжной и приточный вентиляторы, но и:

В состав принудительных вентсистем входят не только вытяжной и приточный вентиляторы, но и:

  • Воздушные клапаны. При отключении вентиляции они перекрывают приток уличного воздуха.
  • Воздухораспределители и воздуховоды. Последние монтируются в одну сеть. На местах их соединения устанавливаются указанные распределители.
  • Решетки для забора воздуха.
  • Блок управления. Он позволяет настраивать работу вентисистемы, управлять функционированием ее отдельных элементов.
  • Фильтры.

Принудительная вентиляция в любом по площади каркасном доме имеет несколько разновидностей. Выделим основные схемы функционирования современных приточно-вытяжных систем:

  1. 1. Вентилятор нагнетает воздух с улицы. В жилище формируется повышенное давление. Загрязненный воздух уходит за пределы дома через каналы, оборудованные в туалете и на кухне.
  2. 2. За удаление отработанного воздуха отвечает вытяжка (принудительная). Она образует в комнатах определенное по величине разряжение. Свежие воздушные массы нагнетаются вентиляторами (опять же принудительно) через приточные клапаны.
  3. 3. Некоторое количество воздуха всасывается в жилище при работе вентиляторов, и такой же его объем уходит из каркасного дома под действием механической тяги.
  4. 4. Воздухообмен обеспечивается спецустановками, способными нагревать входящий поток за счет тепла удаляемого загрязненного воздуха.

Последняя схема считается наиболее современной и экономичной. Она носит название воздухообмена с тепловой рекуперацией. Подобные системы устанавливаются специалистами профильных компаний. Самостоятельный их монтаж мастером-самоучкой невозможен. Мы просто зря потратим деньги, не добившись желаемого результата.

Типы вентиляции

На сегодняшний день сложилась довольно простая типология вентиляции для частных домов в общем и каркасных, в частности — она делится на естественную и принудительную. Но даже эта простая классификация не так проста, как кажется на первый взгляд, и имеет свои особенности.

Основной принцип естественной вентиляции очень прост и понятен каждому. Он заключается в том, что циркуляция воздуха обеспечивается без применения каких-либо механических приспособлений. Максимум – организовываются специальные каналы для воздуха.

Но и естественная циркуляция воздуха может быть:

  • Неорганизованной;
  • Организованной.

В первом случае используются естественные щели, зазоры и отверстия в полу, стенах и потолке, дверные и оконные проёмы. Они выступают в роли приточных каналов. В качестве же вытяжки используют, например, печную трубу или другие дымоходы. Такой тип вентиляции иногда называют естественным дыханием дома. Хотя не стоит думать, что газы проникают через саму поверхность древесины. Без вышеназванных каналов дом бы не «дышал».

Для создания неорганизованной вентиляции подходят каркасные дома с покрытием, имитирующим брус, или с дощатыми стенами. Но главной проблемой такого метода будет утепление.

Конечно, даже при хорошо организованной теплоизоляции нельзя закрыть все щели герметично, и естественный неорганизованный приток воздуха сохраняется. Но он довольно неконтролируем и его может не хватать для обеспечения необходимым для хорошего самочувствия всех жильцов дома количеством газов.

Второй вариант хотя и предполагает, что вентиляция осуществляется естественным путём, без использования дополнительных приспособлений, но при этом она продумана. Такой тип обеспечения зданий воздухом можно встретить в старых многоэтажках, где в качестве приточного канала используется окно. А выводится он через специально обустроенные шахты.

По такому же принципу обустраивается естественная организованная вентиляция в частном каркасном доме.

Главная проблема в том, что этот тип вентиляции основывается на разнице давления. Его эффективность сильно зависит от длины вентиляционной шахты. Поэтому, если в доме нет печи, его стоит планировать только для строений выше двух этажей.

Современным способом вентиляции в доме является принудительная механическая. Она подразумевает использование специальных устройств, обеспечивающих вытяжку или приток воздуха. В отличие от естественной, она требует денежных затрат, но лучше подходит с точки зрения энергосбережения.

Принудительная вентиляция делится на три основных типа:

  • Вытяжной;
  • Приточный;
  • Вытяжно-приточный.

По их названиям легко можно определить основной принцип работы.

При вытяжной принудительной вентиляции, которая считается более простой и самой распространённой, приток воздуха обеспечивается за счёт естественных причин. Это могут быть открытые окна, форточки или специальные вентиляционные клапаны. Последние ставят или на окно, или врезают в стену.

Воздух выводится через трубы, установленные на кухне, в помещении санузла и технической комнате, к кровле. Там ставится специальный кровельный вентилятор. Более дешёвым вариантом является установка стенового вентилятора в каждом из вышеназванных помещений.

Принудительная приточная вентиляция работает по противоположному принципу — вентилятор на потолке или в стенах гонит воздух с улицы в помещение. А покидает он здание через открытые окна или специальные каналы.

Потребитель получает регулярный контролируемый поток свежего воздуха и не испытывает дискомфорта от сквозняка. Приточная вентиляция считается лучшим вариантом для зимнего времени года, поскольку позволяет экономить на отоплении.

Приточно-вытяжная система вентиляции хороша тем, что позволяет обеспечить доступ воздуха не только в технические помещения, но и напрямую — в жилые. Как видно из названия, представляет собой систему из принудительных вытяжки и притока, формирующих блок.

Для повышения энергоэффективности при принудительной вентиляции можно применять рекуператоры. В рекуператоре по соседним каналам проходят нагретый вытяжной воздух с холодным приточным. В результате последний нагревается от соприкасания с первым через стенки.

Благодаря этому блоку нет необходимости тратить энергию на специальный подогрев поступающего воздуха в холодное время года.

Вентиляция в постройке

Каркасные дома принято считать практически герметичными конструкциями, особенно в случаях, когда производится установка пластиковых окон и дверей. Если не организовать правильную вентиляцию, в помещении постоянно будет повышенная влажность воздуха. Влага выделяется человеком при дыхании, при приготовлении пищи, во время банных процедур. Стоит отметить, что организация вентиляции в каркасном доме – довольно дорогостоящее мероприятие.

Естественная вентиляция

Естественная вентиляция возникает в помещении самостоятельно за счет проникновения уличного воздуха через щели из-за неплотного прилегания дверей и окон. Если конструкция построена без нарушений, естественная циркуляция прекращается. Для организации вентилирования естественным путем устанавливают специальные воздушные клапаны, они имеют малые размеры и поэтому практически не заметны в конструкции.

Современные клапаны для естественной вентиляции оснащены специальными фильтрами, они очищают уличный воздух перед тем, как он попадает в помещение. Также решетками для защиты от грызунов в каркасном доме, плиц и поглотителями шума. В помещении на клапан устанавливается специальная заслонка, позволяющая контролировать силу воздуха.

Принудительная вентиляция

Этапы строительства жилого дома могут предусматривать сооружение не только естественной вентиляции, но и принудительной конструкции, которая позволяет добиться оптимального микроклимата в помещении. Чаще всего принудительные вентиляции сначала согревают уличный воздух и фильтруют его, и лишь потом запускают в помещение.

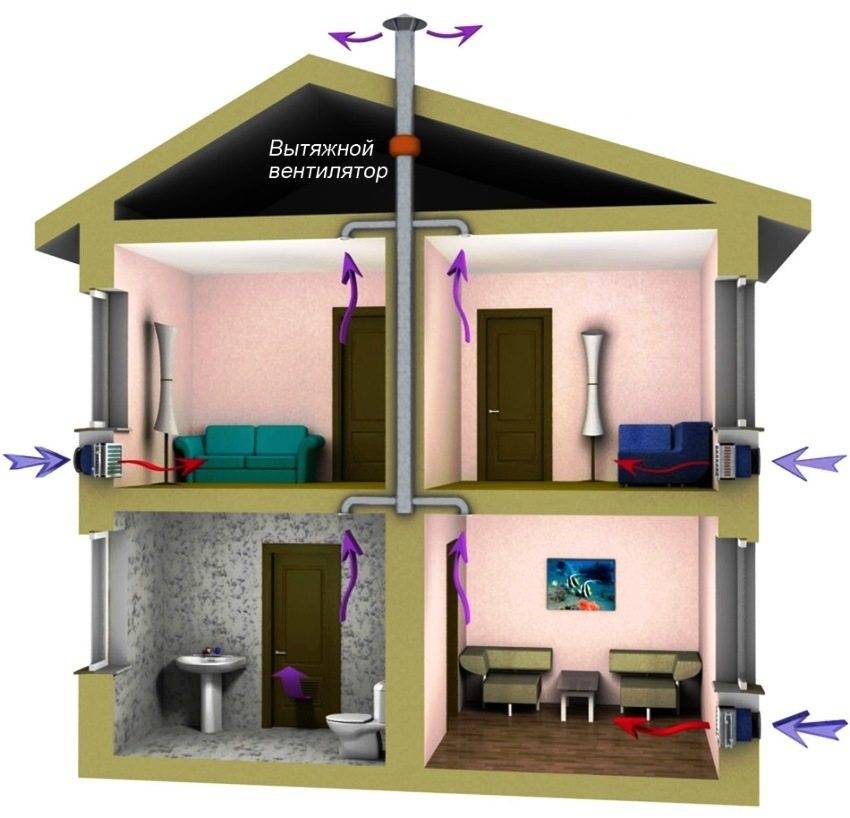

Система вентиляции в каркасном доме.

На рынке строительных материалов принудительные вентиляции представлены в широком разнообразии, поэтому можно подобрать систему по потребностям и финансовым возможностям.

Этапы строительство дома своими руками при возведении стен довольно просты, не требуют особых навыков и специфического инструмента, сборка всего дома очень схожа со сборкой конструктора

При организации вентиляции в доме обратите внимание на один важный момент – расчет мощности вентилятора лучше доварить профессионалу

Утепление

Чтобы утеплить каркасный дом, этапы строительства начинаются с прокладки ветрозащитного слоя, вне зависимости от используемого утеплителя.

Для утепления пола на пароизоляционную мембрану укладывается утеплитель, чаще всего используется минеральная вата

При работах с ватой крайне важно не допускать образование пустот и щелей. Толщина утеплителя для пола подбирается индивидуально в зависимости от региона строительства, при этом слой не должен быть меньше 150 миллиметров

Каждый новый слой минеральной ваты должен перекрывать место стыка материала

Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка

Каждый новый слой минеральной ваты должен перекрывать место стыка материала. Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка.

Укладываем минеральную вату в каркас дома.

Технология утепления стен каркасного дома  аналогична. Между внешними панелями и наружной отделкой укладывается пароизоляционная мембрана, между панелями прокладывается два-три слоя утеплителя и гидроизоляционный материал.

Процедура утепления крыши проводится до завершения полной сборки конструкции. На потолочные балки герметично натягивается пароизоляционный материал, который забивается обычной фанерой толщиной до 25 мм. Сверху укладывается минеральная вата по правилам, описанным выше. Если потолок нельзя утеплять сверху, все работы производятся с внутренней стороны помещения. В случае использования чердачного помещения производится утепление сводов крыши по аналогичной схеме.

Внутренняя отделка

Правила при внутренней отделке каркасного дома:

  • Работы по отделке помещения лучше проводить поступательно, не стоит начинать ремонт сразу во всех помещениях.
  • Если в доме несколько комнат, то отделку начинают с самой дальней от входной двери.
  • К работам приступают только после полного завершения строительства и прокладки всех коммуникаций;
  • Отделка производится по принципу «сверху вниз».

Внутренняя отделка гипсокартоном.

Черновая отделка производится при помощи гипсокартона или ОСБ, они не только являются дешевым материалом, но и позволяют скрыть все недостатки стен. В качестве чистовой отделки можно использовать любые материалы, которые представлены на современном строительном рынке. Можно отделать каркасный дом своими руками, фото этапов строительства вы сможете найти на нашем сайте.

Для чего нужна вентиляция в каркасном доме?

Чтобы осознать важность вентиляции в каркасном доме, необходимо уточнить устройство каркасного дома. Данный вид постройки представляет собой деревянный каркас, стенки которого укутаны гидроизоляционными пленами, мембраной, плитами пенопласти, другим утеплителем, и все это покрыто материалом для внешней и внутренней отделки

В результате мы получаем стены, которые практически не пропускают воздух

Данный вид постройки представляет собой деревянный каркас, стенки которого укутаны гидроизоляционными пленами, мембраной, плитами пенопласти, другим утеплителем, и все это покрыто материалом для внешней и внутренней отделки. В результате мы получаем стены, которые практически не пропускают воздух.

В этом есть и значительные плюсы – низкие энергозатраты для обогрева помещения, длительно сохраняющаяся комфортная температура воздуха.

Схема вентиляции для двухэтажного дома

При этом в доме живут, работают и отдыхают люди. Со временем в помещениях становится душно, падает содержание кислорода, появляются неприятные запахи, на стенах образуется конденсат.

Если бы стены были полностью непроницаемые, люди, находящиеся в здании, могли бы погибнуть от недостатка кислорода.

Однако периодически открываемые окна, двери нарушают герметичность, и в каркасном доме можно жить.

Ранее, до того, как в нашу жизнь пришла необходимость в экономии электроэнергии, свежий воздух в помещение доставляла естественная вентиляция – через щели окон, к примеру.

Но на смену деревянным продуваемым окнам, которые вставлялись во времена СССР, пришли современные – пластиковые окна, герметичные и сохраняющие тепло.

Дома стали похожи на пластиковые теплицы, в которых жарко и душно, особенно летом.

Движение воздуха в вентиляции

Однако вентиляция каркасного дома нужна не только для поддержания комфорта, но и для продления эксплуатации постройки.

Из-за плохой вентиляции на стенах оседает конденсат, в виде капель воды. Поэтому через несколько лет эксплуатации часто появляется грибок и плесень на стенах именно каркасных домов.

Конденсат оседает не только на поверхности стен, но и внутри – известно, что точка росы находится примерно посередине утеплителя в стене каркасника.

Постоянно влажный утеплитель теряет свой свойства, дом становится холодным и разрушается изнутри.

Вытяжные отверстия на крыше

Именно поэтому в настоящих канадских домах и домах, построенных по финским технологиям, огромное значение уделяется установке вентиляционной системы.

К сожалению, в наших реалиях установить ее слишком дорого, поэтому чаще всего необходимость в вентиляции замалчивается застройщиками.

Ими даются такие советы, как оставлять окно на микро проветривании или регулярно открывать окна.

Однако все это не решит проблему затрудненного поступления воздуха в помещение, где живут люди, но потребует дополнительных затрат на отопление или охлаждение комнат.

Вентиляция каркасного дома

Практические рекомендации

Если говорить о самостоятельном проведении работ, то весьма эффективным способом организации вентиляции дома своими руками будет приточно-вытяжная схема. Она обойдется человеку достаточно дешево. При этом будет производиться постоянное поступление и удаление воздуха из дома. Организация притока воздуха в данном случае осуществляется за счет специальных вентиляционных каналов, которые организуются в окнах каркасных домов.

Схема принудительной системы вентиляции с рекуперацией.

Удаление отработанных потоков можно осуществлять с помощью каналов, которые содержат вентиляторы. Это позволяет максимально эффективно организовать весь процесс внутри отдельно взятого дома. При этом регулировка подачи воздуха осуществляется специальными клапанами. Она может осуществляться как в ручном, так и в автоматическом режиме. Удаление воздуха может производиться через один или несколько воздуховодов. Они могут устанавливаться повсеместно.

При всей своей простоте и высокой эффективности такая система имеет один существенный недостаток. Дело в том, что при наступлении холодов в помещение будет поступать не только теплый, но и холодный воздух. Он может в значительной степени повлиять на расход тепла в доме. То есть можно считать, что данный метод организации системы вентиляции в каркасном доме является малоэффективным ввиду того, что приходится в зимний период заставлять работать отопительную систему на полную мощность. Это весьма существенно.

При выборе такой системы вентиляции нужно учитывать этот факт. В доме придется постоянно увеличивать энергозатраты, а это не всегда выгодно с экономической точки зрения. Возникает вопрос: а что же делать в подобной ситуации?

На самом деле выход есть из любой, даже самой сложной ситуации. Можно применять более дорогие системы вентиляции. Они делаются на основе рекуператоров. Такое устройство устанавливается в систему. Рекуператор осуществляет частичный подогрев воздуха, который поступает в помещение.

Вентиляционный зазор в каркасном доме.

Это позволяет экономить денежные средства при отапливании помещения в зимний период. Весьма прогрессивная система. Однако сразу нужно отметить тот факт, что стоит она не так уж и дешево. Рекуператор окупается достаточно долго, поэтому придется предварительно задуматься о том, рентабельно ли будет данное вложение.

Это устройство позволяет не только создать действительно качественную систему вентиляции, но и обеспечить оптимальную температуру и влажность воздуха в доме. Отличное решение всех проблем.

В последнее время стали популярны системы, которые оборудованы специальными автоматическими устройствами контроля и регулировки различных параметров. К примеру, можно поддерживать постоянную температуру воздуха в помещении. Влажность также может достаточно легко регулироваться. Разумеется, такие системы вентиляции обойдутся еще дороже хозяину дома. Однако в данном случае можно быть уверенным, что оптимальные параметры окружающей среды для человека обеспечены.

Комбинированная схема вентиляции каркасного дома

приточный стеновой клапан

Комбинированная система обеспечивает качественную вентиляцию каркасного дома при невысоких затратах. Отработанный воздух вытягивается из помещений по вентиляционным каналам. Количество и площадь сечений вентканалов зависит от размеров дома, но в среднем для устройства вентиляции в каркасном доме своими руками можно придерживаться следующей пропорции: на 180 – 200 кв. метров площади (в 2 этажа) необходимо от 6 до 8 вентканалов.

Вентканалы делаются из пластиковых или асбоцементных труб, которые соединяются в металлический коллектор. Сюда монтируется вытяжной вентилятор. Вентиляторы бывают очень простыми, включающимися вручную или автоматическими. Такие запускаются датчиками влажности, установленными внутри комнат или инфракрасными датчиками, реагирующими на появление жильцов дома. Важный момент, который сложно учесть хозяину при устройстве вентиляции каркасного дома своими руками: мощность вентилятора должен высчитывать специалист.

Приток свежего воздуха обеспечивается с помощью приточных клапанов, которые встраивают в рамы пластиковых окон или непосредственно в стены дома.

Владелец дома вполне может собрать подобную схему вентиляции каркасного дома своими руками, учитывая технологию использования материалов и соблюдая аккуратность. Но необходимо знать ее основной минус: зимой в дом будет поступать холодный уличный воздух. А значит, увеличатся расходы на обогрев дома.

Более подробные инструкции о монтаже своими руками вентиляции каркасного дома в видеороликах, выложенных в сети.

Комбинированная система

Эффективный способ улучшить воздухообмен в доме — совместить несколько типов вентиляции. Как основную использовать естественную, а в некоторых помещениях принудительную. Плюсы комбинирования:

  1. Уменьшение затрат при строительстве дома. Принудительные устройства добавляются только в проблемных местах (кухня, ванная, глухие помещения).
  2. При необходимости монтаж некоторых устройств можно осуществлять уже после ремонта.

Отрицательные стороны:

  1. Повышение затрат на обогрев помещения. Из-за разных видов вентиляции высок риск теплопотери.
  2. Дополнительные затраты на установку рекуператоров и калориферов.

Как сделать вентиляцию в каркасном доме своими руками

Что такое каркасный дом? Это фундамент, на котором собирается каркас из деревянных брусов или металлических профилей, между элементами закладывается утеплитель, и вся конструкция с двух сторон обшивается плотным материалом: фанерой, гипсокартоном и прочими. Конечно, проводится финишная отделка.

Обязательно возводятся перегородки по такому же принципу, а также устанавливаются перекрытия и крыша. Если каркасный дом одноэтажный, то проблем с обустройством вентиляции возникнуть не должно. Вот пошаговая инструкция, как сделать вентиляцию в каркасном доме своими руками (схема и последовательность проведения операций).

  1. Еще на стадии проектирования надо сделать расчеты, касающиеся воздухообмена, а соответственно и размерных параметров вентиляционных каналов. Если обустраивается принудительная вентиляция, тогда надо будет сразу подсчитать и мощность устанавливаемых вентиляторов.
  2. Самая простая схема – приточно-вытяжная. Для этого в первую очередь еще на стадии сооружения каркасного дома между обшивками устанавливаются пластиковые трубы. Для вытяжки – вертикальная, для притока – горизонтальная.
  3. Первая устанавливается в перекрытие, сопряженное с чердаком. Этот воздуховод обязательно выводится выше кровельного покрытия минимум на полметра. Оптимальное месторасположение – кухня или санузел. А лучше провести установку двух воздуховодов из двух разных комнат.
  4. Вторая устанавливается в нижней части стены любого помещения, или проводят монтаж нескольких труб в разных жилых помещениях.
  5. Остается только снаружи дома установить вентиляторы на приточные каналы, а на вытяжные врезать приборы на уровне чердака.
  6. Все вентиляторы запитываются к бытовой электрической сети напряжением 220 вольт.

Если каркасный дом – это многоэтажное строение, то вытяжную трубу укладывают в одну из перегородок, лучше центральную. От нее во все комнаты делаются ответвления, которые закрываются по стенам декоративными решетками. Главное – все вентиляционные отверстия должна располагаться под потолком.

Что касается приточных каналов. То здесь все остается по-прежнему – в нижних частях стен в каждом помещении. Монтаж вентиляторов проводится по каналам. Единственное отличие – это один мощный вентилятор на вытяжной трассе.

Каркасный дом: технические особенности вентиляции

Обычно каналы вентиляции делают в запотолочном пространстве, но устройство каркасного дома позволяет спрятать трубы непосредственно в каркас стен и перекрытий.

Так как вентиляция здесь является неотъемлемой частью конструкции, она должна быть внесена в проект. Заранее могут быть спланированы отверстия.

Вот несколько рекомендаций для подбора их расположения:

  1. Приточные и вытяжные отверстия должны быть как можно дальше друг от друга (на противоположных стенах).
  2. В санузлах и кухнях не нужно делать входных отверстий, лучше только вытяжные.
  3. Если в целях экономии решено делать приточные клапана на естественной тяге, их можно расположить за радиаторами отопления, тогда будет происходить небольшой подогрев поступающего воздуха.
  4. Не стоит в одной комнате делать несколько отверстий одного назначения. Наличие нескольких входов не целесообразно с экономической точки зрения, да и может нарушаться правильное движения потоков по помещению.

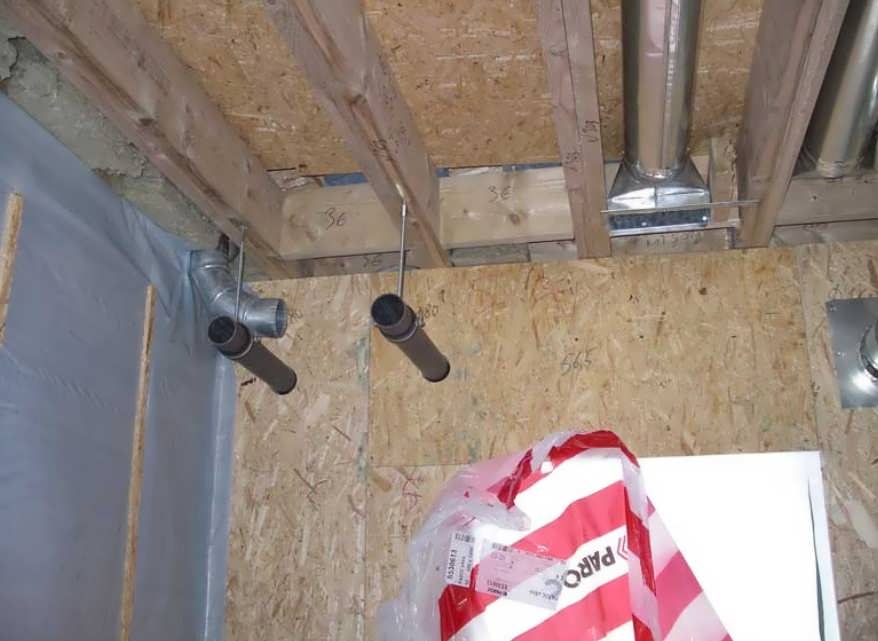

Встраивая каналы в каркас, можно использовать асбестоцемент или пластик, диаметром не более 10 см. Металлические трубы не применяют – в стенах они могут промерзать.

Схема вентиляции

Планирую монтировать в каркасном доме систему вентиляцию своими руками, схему естественного воздухообмена разрабатывают на этапе строительства. Для этого проектируют кирпичные, или стальные каналы в стене с выходом через крышу. Сечение шахт и дымоходов принимаем 270 мм на 140 мм, или 140 мм на 140 мм в зависимости от помещения. Если шахты не из кирпича, то размер можно изменить с сохранением площади сечения.

Для устройства механической системы вентиляции проводят такие этапы проектирования и монтажа:

  • расчет воздухообмена для дома (по приведенным нормам);
  • выбор системы (приточной и вытяжной раздельно, приточно-вытяжной, через отверстия в ограждающих конструкциях);
  • черчение схемы, где на плане здания определяют расположение оборудования и трассировку воздуховодов;
  • закупка оборудования и монтаж;
  • настройка системы.

План здания для примера.

Особенность каркасного дома – свободное пространство между колоннами и ригелями каркаса позволяет разместить там часть элементов (решетки). Запроектируем схему вентиляции каркасного здания на одну семью из трех человек. Из оборудования заложим приточную установку и вытяжной вентилятор на чердаке.

Считаем воздухообмен дома (по большим значениям из таблицы):

  • спальная 1 – 40,0 м3/ч;
  • спальная 2 – 40,0 м3/ч;
  • санузел – 50,0 м3/ч;
  • кухня – 90,0 м3/ч;
  • детская – 30,0 м3/ч.

Забор вытяжки проводим из санузлов и кухонь, а подачу в жилые помещения.

Схема прокладки воздуховодов.

Подробные схемы вентиляции

Система вентиляции независимо от ее вида, выглядит так. Наружный воздух попадает в жилые помещения здания, а вытяжка производится из помещений хозяйственного назначения (на кухне чаще всего устанавливают 2 вытяжки — вытяжной колпак и простая вытяжка вентиляции). Между помещениями, в которых происходит вытяжка и приток, производится переток воздуха.

Обычно переток производится под межкомнатными дверями. По этой причине, в советах по монтажу дверей существует правило обязательно оставлять зазор от дверного полотна до поверхности пола. Если по какой либо причине зазора нет, то для перетока должны быть установлены переточные каналы или смонтированы решетки в стенах. Или как вариант — устроить в таком помещении самостоятельный вытяжной канал — существенно усложняющий систему.

В общем, чем дороже и сложнее используется система — тем лучше она вентилирует помещение и меньше потребляет энергии.

Как правильно сделать вентиляцию в каркасном доме своими руками

Чтобы сделать вентиляцию собственноручно, смотрим план:

  1. Подготовка чертежа.
  2. Монтаж к стенам.
  3. Установка труб.
  4. Фиксация клапанов.
  5. Крепление воздухозаборников.
  6. Герметизация.
  7. Утепление.

Схема принудительной либо естественной вентиляции начинается с чертежа плана дома. На проекте наметьте каждый этаж. При этом не обязательно придерживаться высочайшей точности. Главное, чтобы было ясно, где находятся окна, двери и комнаты.

Устройство принудительной системы выглядит сложно, поскольку требуется установка электрощита. Он может находится в кладовке либо подвальном помещении. Схема вентиляции предполагает выход на каждую комнату. Учитывается расположение солнечной и теневой стороны.

Для эффективной расстановки вентиляторов не обойтись без анализа температуры. К примеру, возле техники она значительно выше. Однако не устанавливаются вентиляционные отверстия вблизи окон. Система создана для человека, поэтому важен близкий контакт с жителями.

Пример:

  • на кухне – над столом;
  • в зале – возле дивана;
  • спальня – над кроватью;
  • рабочая комната – возле кресла.

В доме наверняка найдутся места, в которые редко заходят. Их можно оставить без внимания.

Основные узлы вентиляции:

  • воздуховоды;
  • решетки;
  • каналы;
  • датчики;
  • вентиляторы.

Крепление воздуховодов осуществляется несколькими способами:

  • стойки;
  • уголки.

Крепление делается к стене либо потолку. Второй вариант является подходящим, если в доме низкий потолок. В остальных случаях применяются крепежи на стенах.

Особенности обустройства

Если выполняется система вентиляции в каркасном доме своими руками, необходимо при ее расчетах учитывать следующие факторы:

  • Общую площадь помещений;
  • Диаметр вентиляционных отверстий, от которых будет зависеть объем поступающего воздуха.

Чаще всего самостоятельно устанавливают принудительный воздухообмен.

Эти параметры особенно важны при обустройстве естественной вентиляционной системы, так как малейшие ошибки могут привести к ее неэффективности.

Обратите внимание! На оборудование системы воздухообмена каркасного дома площадью 200 квадратных метров необходимо установить от 6 до 8 вентиляционных клапанов. Схема вентиляции в каркасном доме своими руками выполняется еще на стадии проектировании строения, так как воздуховоды могут располагаться в его стенах и перекрытии

В качестве вентиляционных каналов обычно используют пластиковые трубы. Их диаметр должен быть не менее 10 сантиметров

Схема вентиляции в каркасном доме своими руками выполняется еще на стадии проектировании строения, так как воздуховоды могут располагаться в его стенах и перекрытии. В качестве вентиляционных каналов обычно используют пластиковые трубы. Их диаметр должен быть не менее 10 сантиметров.

Приточный вентиляционный клапан

Приток воздуха

При самостоятельном монтаже системы, как правило, применяют притяжную схему, когда приток естественный, а вытяжка, как уже было сказано выше, осуществляется при помощи вентилятора. Клапаны обычно устанавливают в стенах.

Если дом оборудован канальной системой кондиционирования, то проще всего реализовать воздухообмен на основе вентканалов кондиционера. В этом случае реализуется принудительный приток.

Обратите внимание! Доступ свежего воздуха особенно важно обеспечить в помещения для отдыха и сна

Отток воздуха

Организация движения воздушных масс

Отток воздуха в домах обычно реализуется своими руками при помощи вентиляторов. Как уже было сказано выше, вытяжные отверстия устанавливаются не в жилых комнатах, однако, их достаточно, чтобы обеспечить отток из жилых комнат, так как воздух вытягивается через дверные щели.

Наиболее простые модели вентиляторов включаются и выключаются вручную. Более дорогие и совершенные устройства имеют датчики влажности воздуха и даже «обнаруживают» людей в туалете или ванной комнате, соответственно, работают они в автоматическом режиме.

Обратите внимание! Если выполняется вентиляция в каркасной бане, необходимо использовать специальные вентиляторы, которые приспособлены работать в условиях высокой температуры и повышенной влажности. Все каналы от вентиляторов перед выходом наружу объединяются в один короб

Чтобы вентиляционная система была незаметной, трубы укладывают с несущими балками, после чего они закрываются отделкой

Все каналы от вентиляторов перед выходом наружу объединяются в один короб. Чтобы вентиляционная система была незаметной, трубы укладывают с несущими балками, после чего они закрываются отделкой.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
