Вентиляция раздельного санузла ванны и туалета

Вентиляция в ванной в частном доме

Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

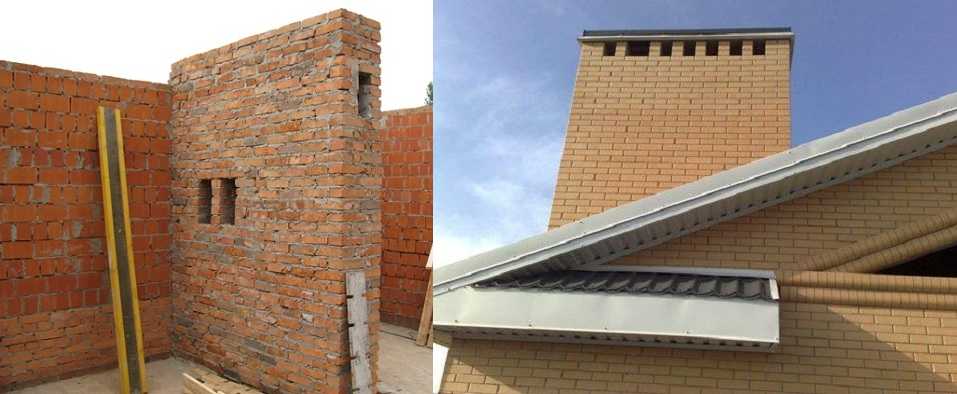

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

  • Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
  • Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

  • На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
  • Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
  • Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
  • В плитке делаем надрез, куда пропустим провод электропитания.
  • Вставляем дюбеля.
  • Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
  • Устанавливаем на место, закручиваем болты.
  • Подключаем провода.
  • Проверяем работоспособность и устанавливаем решетку.

Увеличение ванной комнаты за счет комнаты или коридора

Чтобы перепланировка ванной была законной, важно учитывать требования законодательства. Многие владельцы квартир задумываются о расширении площади за счет коридора или жилой комнаты

Но далеко не в каждом случае это возможно.

Объединение ванной и части жилой комнаты

СанПиН запрещает использовать жилые комнаты для расширения ванны и туалета, но только в том случае, если они оказываются над жилой комнатой или кухней соседей внизу. Увеличение уборной за счет жилого помещения возможно в двухуровневых квартирах, если они находятся над кухней на первом уровне.

Перемещение ванной комнаты при перепланировке за счет использования кухни или жилого помещения невозможно в обычных квартирах, и никаких исключений здесь быть не может. Данный запрет, при этом, не распространяется на прачечную, в которой устанавливается сушилка и стиральная машина, а сантехника типа унитаза или раковины отсутствует.

Следовательно, запрещено переносить ванну и туалет в кухню, а также оборудование дополнительной уборной на территории кухни. Перенос ванной за счет использования жилой комнаты, находящейся над хозяйственным помещением или подвалом (на 1 этаже) возможно, так как никакие нормы не нарушаются.

Увеличение ванной за счет коридора

Не существует запрета на перенос ванны и туалета, если при этом задействуются нежилые помещения: коридор, кладовка, подсобка, встроенный шкаф. Согласовать такую перепланировку можно в БТИ. Если на территории нежилого помещения планируется организация дополнительного санузла, то это также допустимо.

Единственная проблема заключается в том, что для организации дополнительной уборной требуется прокладка канализаций вдоль стен. Для этих случаев предусмотрен монтаж специальных насосов, которые отводят канализацию из любого места.

Как правильно сделать принудительную систему своими руками?

Вентиляционных каналов в стенах санузла обычно недостаточно для необходимого воздухообмена, поэтому для повышения эффективности аэрации устанавливают вентиляторы. Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ. Для этого:

  1. Сравнивают диаметр вытяжного прибора с размером проёма в стене.
  2. Узкий вход в вентиляционное отверстие расширяют перфоратором.
  3. В широкий вход вставляется труба из пластика или гофра.
  4. Промежуток между трубой и стеной заделывают монтажной пеной.

Место для установки

Для наиболее продуктивной работы вентиляции нужно выбрать мощную установку и подобрать место для монтажа. Вытяжка предназначена для отвода тёплого влажного воздуха, вытяжку монтируют в верхней части стены напротив входной двери. Для обеспечения доступа свежего воздуха в комнату в нижнюю часть двери встраивают решётку или оставляют щель под дверью, что позволяют свежему воздуху поступать в комнату из квартиры.Запрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности, так как это служит причиной короткого замыкания. По этой же причине устройство располагают под потолком. Для уменьшения шума устанавливают силиконовую прокладку между устройством и стеной. Электровытяжку не устанавливают в туалете над дверью, чтобы не снизить воздушный поток. СоветВентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.

Диагностика состояния вентиляционного канала

Перед установкой вентиляции внимательно изучают состояние и устройство вентиляционной выработки. Для этого проверяют тягу — сначала при открытом окне и дверях, затем плотно закрыв источники подачи свежего воздуха. К вентиляционной шахте прислоняют бумажный лист, зажжённую спичку, зажигалку. Язык пламени, смещённый в сторону вентканала, прилипший листок бумаги к отверстию свидетельствуют о наличии тяги. Для улучшения тяги проверяют вентиляционную шахту на наличие мусора, оставшегося после ремонта. Устранение препятствия значительно улучшит работу всей вытяжной системы.

Как подключить: выбор схемы

Рассматривая типовую квартиру в новострое, становится понятным, что стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной. Исключение составляет частный дом, где в туалете есть окно. Часто при организации принудительной вентиляции нужно узнать продолжительность периода работы системы вытяжки. Обычно вентилятор подсоединяют к выключателю света, активируя устройство на время нахождения человека в санузле. Но этого недостаточно для проветривания помещения.Следующий способ заключается в подсоединении устройства к независимому выключателю. Но посетитель часто забывает о такой мелочи, как необходимость отключить или включить прибор. Поэтому необходим монтаж вентилятора с измерителем влажности. Устройства работают автономно, удаляют лишнюю влагу из помещения, не требуют при этом участия человека.

Как установить вентилятор?

Приступая к установке вентиляционной системы, ознакамливаются с инструкцией к прибору. В ней содержится пошаговое руководство по монтажу, что упрощает работу. При отсутствии инструкции производителя или перевода на родной язык действия выполняют в следующей очерёдности:

  1. снимают наружную крышку;
  2. места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
  3. вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
  4. корпус плотно прижимают для схватывания клея;
  5. для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
  6. крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
  7. завершающий этап — укладка провода, подсоединение вентилятора к электросети.

Разновидности вентиляторов для туалета и ванной

Вентиляция в ванной и туалете может обустраиваться при помощи вентиляторов различных типов. При этом такая принудительная вытяжка будет работать по приточно-вытяжному принципу, и классифицироваться по типу электрического вентилятора.

  1. Осевой вентилятор нагнетает воздушные потоки за счёт специальных лопаток. Такое вытяжное устройство монтируется в форточку или стену, выходящую на улицу. В вентиляционных каналах такие устройства не используют, проще говоря, в квартире они не применяются, а устанавливается только в домах частного сектора.
  2. Центробежно-осевой вентилятор – это механизм с максимальным уровнем производительности и минимальным уровнем шума. Такая принудительная вытяжка, достаточно качественная, но её стоимость не всегда оправдана.
  3. Центробежный радиальный механизм имеет спиралевидный корпус, но уровень производимых шумов достаточно высок. Поэтому, даже учитывая высокую производительность и длительный эксплуатационный ресурс, именно по причине высокого шума такой вентилятор создаёт дискомфорт обитателям дома.
  4. Диаметральные вытяжные системы – это оборудование, работающее за счёт барабанного колеса. Показатели производительности такой вентиляции недостаточно высоки, но для санузла вполне хватает.

Также принудительные системы вентиляции в ванной и туалете могут различаться по способу установки.

  1. Канальные вытяжные устройства – это вентиляторы, монтаж которых выполняется непосредственно в воздуховоде с дальнейшим подключением к сети переменного тока. Такие устройства обладают большой производительностью и достаточно демократичной стоимостью.
  2. Радиальный вентилятор монтируется только на месте выхода из воздуховода. При этом такая принудительная вытяжка должна иметь не только большую мощность, но и эстетически привлекательный вид, вписывающийся в общий дизайн интерьера туалета и ванной комнаты. Именно поэтому цена такого устройства несколько выше вентиляции монтируемой в воздуховоде.

Для санузла в стандартных квартирах многоэтажных домов ещё на стадии возведения строения сооружается вентиляционная система, работающая за счёт естественного отвода и притока воздуха, но она в большинстве случаев не успевает справляться с неприятными запахами.

Именно по этой причине желательно в туалете на месте стандартной вентиляционной решётки устанавливать вентилятор. При этом оборудование можно подключить таким образом, что оно будет включаться и отключаться совместно с лампочкой освещения, что очень удобно в туалете. Однако в ванной комнате лучше оснащать вентиляцию таймером или датчиком уровня влажности.

Принудительная

Организация искусственного побуждения движения воздуха предполагает установку вентилятора на вытяжной канал. По величине минимального воздухообмена помещения в рабочем режиме (L) вычисляют производительность вентилятора Lвент, м³/ч.

Lвент  = nL    (4)

,где n – коэффициент запаса.

Нужный типоразмер подбирают с двух – трехкратным запасом: n = 2 – 3. Таким образом для типовой ванной объемом 10 – 12 м³, L = 25 м³/ч достаточно вентилятора производительностью 50 – 75 м³/ч. Если механическая вытяжка производится одновременно из уборной и душевой, то необходимый воздухообмен и производительность удваиваются.

Площади сечений воздуховодов F, м² находят по формуле (1). Принимают скорости (υ) потока:

  • 1 – 2 м/с – вытяжные проемы, горизонтальные каналы;
  • 2 – 6 м/с – шахта;
  • 2 – 4 м/с – приточный воздухозабор.

Выбор типа нагнетателя обуславливают производительность и место установки:

  • Радиальные машины высокопроизводительные, создают большое разрежение, из-за крупных габаритов размещаются на чердаках, в технических отсеках.
  • Канальные разновидности с крыльчаткой внутри цилиндрического корпуса, встраиваемого в разрыв воздуховода.
  • Накладные – малогабаритные осевые агрегаты, монтируемые непосредственно на вытяжное отверстие. Производительность достаточная для типовой ванной.

Двухскоростные версии позволяют задавать рациональный режим. Степень защиты применяемых моделей не менее IP 44. При обслуживании очищают лопасти, корпус от осевшей пыли, смазывают подшипники, если упали обороты, усилился шум.

Как правило, вентилятор включается эпизодически. Известные основные схемы подключения:

  • Параллельная. Включение одновременно со светом. Времени действия не хватает для проветривания. Создается неприятный сквозняк при водных процедурах.
  • Двухклавишная. Одна клавиша выключателя освещения, другая запускает вентилятор. Удобно задействовать, не включая освещение. Не подходит забывчивым людям.
  • С таймером. Вентилятор включается после отключения света, работает по уставке времени.
  • С гидростатом. Включение происходит при повышении влажности. Наиболее прогрессивный вариант.

Практические советы:

Круглую обечайку накладного нагнетателя фиксируют в отверстии канала монтажной пеной. Канальную модификацию крепят посредством независимых подвесов, чтобы избежать давления на гибкие вставки.

Оставляют прямые участки перед всасывающим и напорным патрубками не менее 1 м. Воздухозаборные отводы присоединяют к тройникам, оснащают анемостатами. Диаметр дальнего воздухозабора, учитывая сопротивление, должен быть больше ближнего к вентагрегату.

Канальная модификация на общем воздухопроводе уборной, ванной.

Дешевые, легкие воздуховоды из ПВХ используют для внутриквартирной сети. На холодных чердаках применяют оцинкованные трубы толщиной 0,5 мм, самые долговечные – нержавеющие продукты. Короткие линии от магистрали к потолочным распределителям подвесных потолков прокладывают гибкими не поддерживающими горение трубами.

Комфортную атмосферу обуславливает направление циркуляции. Привычное для естественной системы распределение «снизу – вверх». Принудительный воздухообмен также организуют «сверху – вверх», подавая чистый воздух из потолочного распределителя: анемостата или диффузора.

Застойные зоны при разном воздухораспределении.

Надежным источником чистого воздуха служит компактная приточная установка, соединенная воздуховодом с ванной. Натяжной потолок удачно скроет гофрированную трубу.

Приточная установка на балконе.Крепление потолочного приточного распределителя.

Вентиляция в ванной комнате зависима от общедомовой, поэтому перед реновацией оцените исправность системы в целом. Примите меры к улучшению циркуляции внутри квартиры, комплексный подход повысит отдачу при модернизации локальной части.

Примеры комплексной модернизации вентиляции.

Диагностика текущей системы при ее наличии

Перед тем как начать модернизировать вентиляционную систему либо чистить ее фильтры, необходимо провести плановую диагностику. Состояние вентиляционного устройства, установленного по принципу «в ванну через туалет» должно быть изучено досконально. Не нужно ленится снимать решетки и чистить от пыли входы и выходы каналов.

Для начала необходимо найти причины плохой тяги и проверить систему вентиляции. Для этого перед вентиляционным отверстием необходимо поместить бумажный лист. Если бумажный лист сильно притягивается к вентиляционным нишам, значит, тяга присутствует. В случае, если лист недвижим — значит в системе явное отсутствие тяги вентиляции.

Необходимо помнить, что устройство системы таково, что перепад давлений осуществляется за счет перепада температур, поэтому в знойный летний день тяга в несколько раз более слабая, чем зимой или осенью.

Однако даже, если тяга присутствует, и обмен воздушными массами происходит отлично, необходимо понимать, что это не гарантирует на 100% полную исправность работы вентиляционных систем.

Нужно в обязательном порядке проверять состояние канала максимально как этого позволяет ситуация. Каналы бывают загромождены разными предметами, паутиной, пылью или осколками бетона и кирпича после глобального ремонта. После того как система чистая, препятствий на пути у воздуха больше нет, а сами вентиляционные устройства чистые, можно приступать к модернизации и улучшению самой системы.

Проверку с листом бумаги необходимо проводить дважды: первый раз с закрытыми дверями, второй раз — с открытыми.

Проверку при наличии открытой двери желательно проводить тоже дважды — при открытых источниках воздуха (открыть окно или входную дверь) и при полностью закрытых.

Если после герметизации тяга снизилась почти до нуля, значит необходимо задуматься о дополнительных вентиляторах или компактных устройствах для проветривания.

В дверях ванных комнат и туалетах устанавливают специализированные решетки — через них воздух поступает внутрь даже при полностью закрытых дверях.

Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа

В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.

МодельЗвуковое давление, дБМощность двигателя, ВтПроизводитель-ность, м3/часДизайн

Soler&Palau TDM-200

1 980 руб.

40 25 200

Blauberg Sileo 125

2 860 руб.

32 17 197

Electrolux EAFM – 150

1 900 руб.

32 25 320

Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:

Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.

Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.

1 3

Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:

Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.

Площадь ванной/высота потолка2,52,733,23,54
6 234 253 281 300 328 374
7 273 295 328 349 382 437
8 312 337 374 399 437 499
9 351 379 421 449 491 562
10 390 421 468 499 546 624
11 429 463 515 549 601 686
12 468 505 562 599 655 749
13 507 548 608 649 710 811
14 546 590 655 699 764 874
15 585 632 702 749 819 936

Формула расчета объема воздуха для полного воздухообмена

Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.

МодельЗвуковое давление, дБМощность двигателя, ВтПроизводитель-ность, м3/часДизайн

Maico ER 60

18 732 руб.

26 21 62

Вентс ЦФ 100

3 248 руб.

38 29 122

Blauberg — Valeo 60

13 764 руб.

45 30 320

Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.

Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:

Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем

Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам

Периодически необходимо проводить чистку вентиляционной решетки

Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.

Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.

Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

Схема монтажа вентиляции в объединенном санузле

При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.

Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.

Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера

1 4
