Вентиляционная решетка для вытяжки с обратным клапаном

Вентиляционная решетка на кухню – монтаж и демонтаж

Рассмотрим подробнее, как установить вентиляционную решетку на кухне своими силами. Модель изделия подбирается соответственно габаритам входа в шахту и воздухопровода.

Надежным и несложным является крепление шурупами, рекомендуемое для стен из дерева, бетона, а также кирпича и гипсокартона.

Установка производится в следующей последовательности:

• модель прикладываем к входу в вытяжку;
• намечаем существующие отверстия крепления;
• при отсутствии крепежных отверстий сверлим их сами;
• загоняем в них дюбели;
• устанавливаем решетку с помощью саморезов.

Для гипсокартона и дерева используем дрели и соответствующие сверла. Отверстия в бетоне или кирпиче выполняем перфоратором со сверлом из победита. Особые сверла используются для керамической плитки.

Менее надежным, но более простым является монтаж на клею. Хорошие результаты дают клеи типа пеносил, жидкие гвозди, титан, а также будамекс, дракон. Клей равномерно размещают на тыльной стороне решетки либо по намеченному контуру вокруг отверстия. Аккуратно устанавливаем изделие и фиксируем его лентой монтажной. После схватывания клея снимаем ленту.

При необходимости чистки возникает вопрос, как снять вентиляционную решетку на кухне, быстро и легко. При креплении саморезами достаточно их просто открутить.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

• гравитационные одностворчатые;
• лепестковые;
• мембранные;
• бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

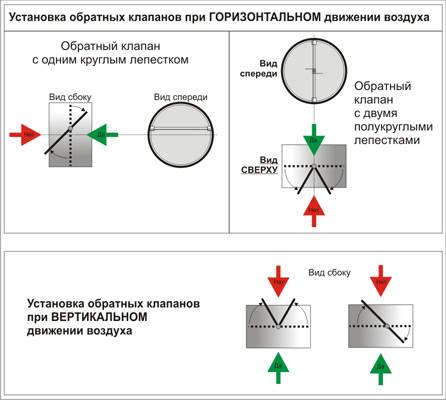

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

4 Выбор места, монтаж и уход за системой

При любой конфигурации системы планируют размещение, исключающее обратную тягу при различных комбинациях включения вентилятора и вытяжки. Работоспособность зависит от правильной установки. Когда воздух забирается с одной точки и уходит через шахту или наружу, то хватает единственного клапана. Конструкция, включающая несколько вытяжек или каналов для естественной вентиляции, требует следующих схем:

1. 1. На каждом ответвлении, ведущем к магистрали, устанавливают клапаны. Тогда воздух не движется обратно к выключенной вытяжке.
2. 2. На выходе из системы монтируют дополнительное устройство. По теоретическим соображениям оно не нужно, если шахта герметичная. На практике клапан здесь часто необходим.
3. 3. Когда попеременно используется принудительное и естественное вентилирование, возможны различные решения. В первом случае приобретают вентрешетку под оба вида воздухообмена – в ней два отверстия. Второй вариант – устанавливают тройник рядом с решеткой и клапан на естественную вентиляцию.

Схема монтажа для разветвленной системы

Особо внимательно следует относиться к установке на входе в общедомовую шахту. Ее особенность в том, что положительная температура и влажность без солнечного света благоприятно сказываются на размножении микроорганизмов. Грызуны и насекомые хорошо чувствуют себя в этих условиях, сюда залетают птицы. Соответствие санитарным нормам редко соблюдается. Даже если шахты регулярно прочищаются, следует исключить проникновение воздуха в квартиру.

Каналы в типовом доме имеют стандартные размеры и форму. Вентиляция осуществляется готовыми устройствами с обратным клапаном, монтаж которых возможен в любом месте. Закрепляют саморезами или сажают на клей. Вытяжная конструкция требует регулярной прочистки, иногда необходимо внести изменения в конфигурацию, поэтому лучше применить шурупы – легче снять решетку. При монтаже в кухне основательно герметизируют стыки.

Наружные вентрешетки требуют регулярного обслуживания при морозах

Установленные на улице жалюзи страдают от обледенения. В воздухе из помещений содержится много влаги, которая зимой замерзает. Створки прикрываются неплотно, появляется обратная тяга, пусть и не такая сильная, как в случае, когда защита полностью отсутствует. Вторая проблема в том, что уменьшается сечение, снижается воздухооборот. Вдобавок вентиляторам и вытяжкам приходится работать с перегрузкой.

Запорный клапан в системе вентиляции обеспечит ее нормальную работу, исключит обратную тягу, которая приносит в жилые комнаты и на кухню неприятные запахи, болезнетворные микроорганизмы, летучие токсины.

Как прикрепить вентиляционную решетку на стену?

Вентиляция — одна из наиболее значимых инженерных систем, нужная для обеспечения комфортного климата в помещениях любого типа.

В бытовых вентиляционных системах самым распространенным оборудованием для воздуховодов и вентиляционных шахт являются решетки.

Они устанавливаются в отверстие вентканала конкретно на входе в него воздушного потока, уже омывшего помещение.

Как прикрепить вентиляционную решетку на стену — Строим и ремонтируем

Для установки вентиляционной системы внутри здания нужно грамотно ее спроектировать. На стадии проектирования стоит включить в проект вентиляционную решетку, так как она является не только частью декора, но и выполняет свою основную функцию.

Роль и значение вентиляционной решетки на кухне

Вентиляция в многоквартирном доме по установленным для всех правилам должна размещаться обязательно.

В случае возгорания в помещении она служит для вытягивания продуктов горения из здания и минимизирует интоксикацию продуктами горения.

Вентиляционная решетка устроена таким образом, что в повседневной жизни обеспечивает циркуляцию воздуха в доме и доступ кислорода.

Типы вентиляционных решеток

В строительных гипермаркетах представлен огромный ассортимент вентиляционных решеток, различающихся типом, размером, дизайнерским исполнением, цветом, материалом изготовления и ценой.

Однако перед покупкой вентиляционной решетки стоит взять на заметку важные составляющие:

• В зависимости от того, в каком месте проводится установка вентиляционной решетки, ее можно разделить на: наружную, внутреннюю и переточную.
• Устройство решетки бывает разным: регулируемая, нерегулируемая и инерционная.
• Внешний вид: круглая, овальная, прямоугольная, декоративная вентиляционная решетка и т. д.
• Материал, из которого производят решетку: пластик, дерево, алюминий и другие.

Какие они бывают

Выделяют разновидности решеток по способу и месту установки, конструкции и материалу, из которого она выполнена, а также по форме. Если говорить о методе и способе установки, то эти элементы можно разделить на такие основные типы:

• внутренние решетки;
• наружные решетки;
• переточные решетки.

Приточная

По функционалу решетки делятся на две

1. Приточные. Этот тип решеток предназначен для подачи свежего воздуха в помещение.
2. Вытяжные. Они предназначаются для удаления воздуха наружу.

Приточно-вытяжная для подвесного потолка

В зависимости от места установки, решетки бывают:

• настенные;
• потолочные;
• напольные.

Эти и другие виды мы сейчас подробно рассмотрим.

Внутренние

Само их название сразу говорит о том, куда такие решетки устанавливаются. Так как они находятся внутри помещения, материалом для их изготовления служит пластик или дерево, ведь активного воздействия среды и особых нагрузок они не переносят. Функция решетки – направлять воздушные потоки

Кроме того, она служит неким элементом декора, поэтому при выборе нужно обращать внимание на внешний вид. Она должна гармонировать с интерьером и быть привлекательной. Также выбирайте ту решетку, которая будет проста в монтаже

Также выбирайте ту решетку, которая будет проста в монтаже.

Если говорить о форме, то такие решетки зачастую делают прямоугольными или квадратными. Существуют также круглые модели. Для того чтобы менять объем и направление потока воздуха, предусмотрены специальные жалюзи. Они могут быть вертикальными и горизонтальными, подвижными и неподвижными. Такие жалюзийные решетки удобны в эксплуатации и их легко устанавливать.

Наружные

Главная ее функция – защищать систему вентиляции от проникновения мусора, животных и насекомых. Так как они располагаются снаружи здания, они пребывают в неблагоприятных условиях. Перепад температур, солнечные лучи, дождь, снег, механические повреждения – все это влияет на решетку. Поэтому материал, из которого они изготавливаются должен переносить все эти условия. В основном ставят металлические решетки. Они прочные и надежные. Из всех металлов идеальным вариантом будут алюминиевые изделия, так как они прочные, легкие и не поддаются коррозии.

Форма у таких решеток может быть как квадратная, так и круглая, в зависимости от формы воздуховода. Обязательный элемент – жалюзи, которые защищают воздуховод. Чтобы в зимний период решетка не замерзала, может быть установлена система подогрева.

Переточные

Они нужны для того, чтобы обеспечивать свободное перемещение воздуха из комнаты в комнату. Монтируются такие решетки в нижней части стены или дверей. В качестве материала для решеток, находящихся в помещении, выбирают пластик.

Решетка с обратным клапаном

С обратным клапаном

Такой тип решетки используют для системы естественной вентиляции. Бывает, что в квартиру многоэтажного дома проникает воздух из других помещений, расположенных ниже. Решетка с обратным клапаном для естественной вентиляции поможет решить эту проблему. Благодаря ей помещение будет защищено от проникновения вредных соединений, а также неприятных запахов.

Внутри решетки находится клапан, лепестки которого пропускают воздух исключительно в одном направлении. Так, посторонний воздух и запах не будут проникать в квартиру. Главное, выбрать правильное сечение и размер решетки. Он должен быть такой же, как у шахты вентиляции.

Декоративные

Декоративная решетка устанавливается внутри и играет в том числе и эстетическую роль. Они могут быть различных форм, узоров и цветов. Вы можете купить как готовые решетки, так и заказать их по собственному эскизу. Материал может быть самый разный: дерево, металл, пластик. Все зависит от интерьера помещения.

Щелевые

Отличием таких решеток является их форма. Они гораздо уже стандартных моделей и имеют продолговатую форму. Обычно их устанавливают в местах с жесткими требованиями к интерьеру (офисы, кабинеты и т.п.), так как их можно разместить незаметно. Их недостатком является то, что у них низкая пропускная способность, а цена большая.

Методы установки вентиляционных решеток

В данном разделе обрисована несложная инструкция монтажа несложной конструкции накладной решетки, который возможно делать несколькими методами:

1. Крепление шурупами «впотай», пожалуй, самый несложный и доступный способ независимой установки вентрешетки. Он применим фактически на любой поверхности стен (цементной, деревянной, кирпичной, гипсокартонной).

Выполняется он следующим образом:

• Размечаем место монтажа на стене.
• В случае с цементными и кирпичными стенками нужно будет просверлить дрелью либо перфоратором отверстия под дюбели.

• Отверстия для крепления на самой решетке обрабатываются так, дабы шляпка вкрученного шурупа легла «заподлицо» с поверхностью рамки.
• Потом прикладываем изделие и завинчиваем шурупы.

1. Крепление на клей стремительного действия типа «жидкие гвозди» (Дракон, Титан), силикон и т.д.

Наряду с этим методе направляться функционировать так:

• Выдавить полосу клея посредством особого приспособления-пистолета по контуру вентиляционного барьера.
• Хорошо прижать решетку к стенке.
• Зафиксировать ее в таком положении окажет помощь монтажная пена.
• На следующий сутки пену удаляют.

1. Еще один распространенный и несложный метод — крепление на распорные элементы.

Для монтажа в помещения отдавайте предпочтение экологически надёжным, нетоксичным изделиям.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Установка и эксплуатация

Схема вентиляции с обратным клапаном

Важно правильно разместить вентиляционную решетку с клапаном: так, чтобы заблокировать обратную тягу при любой комбинации включения вытяжных устройств. Если работает одна вытяжка, то достаточно одной решетки

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха. Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка.

Установка решетки не требует специальных навыков и выполняется своими руками. Место выбирается исходя из доступности и удобства монтажа, т. к. во время эксплуатации потребуется периодически чистить решетку.

В вентиляционных шахтах многоквартирных домов создаются благоприятные условия для разных микроорганизмов, там скапливается большое количество грязи, обитают насекомые и даже грызуны.

Очистка коммунальными службами проводится крайне редко либо никогда. Поэтому установка прибора, блокирующего обратный поток воздуха, обязательна на входе в шахту.

Некоторые модели вытяжек поставляются со встроенным обратным клапаном, в этом случае установка дополнительного прибора не требуется.

Процесс подключения решетки аналогичен монтажу других элементов системы воздухообмена. Монтировать изделие можно на поверхность стены, некоторые модели —  внутри шахты.

Основные этапы установки

Что дает обратный клапан

• Подсоедините изделие к воздуховоду посредством соединительного фланца.
• Промежуток между стеной и воздуховодом промажьте герметиком или заполните монтажной пеной – нужно обеспечить полную герметичность конструкции.
• Срежьте излишки пены или герметика после высыхания ножом.
• Зафиксируйте корпус изделия на несущей поверхности при помощи саморезов и дюбелей либо жидких гвоздей.
• Установите декоративную решетку на место.

Некоторые модели оснащаются дополнительным вентилятором, тогда перед фиксацией декоративного элемента установите вентилятор.

В случаях, когда одновременно работает естественная и принудительная вентиляции, применяются два варианта:

1. установка тройника около решетки с клапаном для естественной вентиляции. При использовании тройника упрощается доступ к изделию для профилактических работ;
2. покупка особой модели с отверстиями под оба типа вентиляции.

При размещении обратного клапана со стороны улицы может возникнуть проблема из-за замерзания закрывающего элемента. Особенно подвержены этому воздуховоды, идущие из ванной комнаты и санузла, – влага быстро замерзает.

При этом уменьшается сечение отверстия, снижается производительность вентиляции. Кроме того, створки перестают свободно вращаться.

По этим причинам нужно регулярно удалять наледь механическим методом, соблюдая осторожность, чтобы не повредить пластиковый корпус решетки. Для улицы предпочтительнее использовать металлические изделия

Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном.

Разновидности решеток вентиляции

Прежде, чем купить вентиляционную решетку, требуется обратить внимание на то, чем эти устройства отличаются друг от друга. Так, в первую очередь их подразделяют по месту монтажа:

• Внешние. Решетка вентиляционная наружная размещается за пределами зданий. Основное предназначение этих устройств – защита вентиляционного канала от проникновения всяческого мусора, осадков, птиц, грызунов и насекомых. Решетка вентиляционная наружная предпочтительно металлическая. Обычно в основе конструкции используется алюминий. Также такие решетки вентиляционные металлические почти всегда оснащаются специальными жалюзи.
• Внутренние. Внутренняя вентиляционная решетка устанавливается непосредственно в помещениях. При этом её изготавливают из пластика, а в редких случаях из алюминия, меди или дерева.
• Переточные. Решетки переточные отличаются местом монтажа и функциями. Обычно их устанавливают в стены или дверные полотна. Такие решетки должны отвечать некоторым особенным требованиям, в числе которых высокий уровень шумо и теплоизоляции. Специально для этого в таких решетках предусмотрены жалюзи, которые друг друга перекрывают.

Также выделяют и следующие виды вентиляционных решеток:

• Регулируемые. В данном виде решеток возможно изменение положения жалюзи, что позволяет контролировать количество воздушных масс, поступающих в помещение. Вентиляционные решетки жалюзи относятся к устройствам универсального типа и могут применяться в помещениях разного типа назначения.
• Нерегулируемые. Данные решетки не имеют функции регулировки и являются более простыми по своему устройству. В зависимости от того, как зафиксированы шторки, эти решетки в свою очередь делятся на прямые, щелевые и наклонные.
• Инерционные. Этот вид решеток является наиболее самостоятельным. Устройство способно самостоятельно перекрыть поток воздуха в нужный момент. Данная решетка вентиляционная вытяжная имеет более высокую стоимость, но она отличается лучшими эксплуатационными характеристиками.

По форме и назначению вентиляционные решетки также бывают:

• Круглые;
• Квадратные;
• С жалюзи.

К специальным разновидностям вентиляционных решеток стоит отнести устройства, оснащенные клапаном. Вентиляционная решетка с клапаном кроме обыкновенных распределяющих планок имеет специальный запорный клапан. Он не допускает проникновения холодного воздуха, пыли и насекомых внутрь помещений. Определившись с материалом, типом решетки и необходимыми функциями, которые она должна выполнять, можно приступить к заказу конструкции. «Вентар-С» позволяет купить вентиляционную решетку любого из перечисленных выше типов.

Существующие виды

Вентиляционные решетки с клапаном делятся на несколько разновидностей с учетом типа и формы запирающего устройства. Детали из пластмассы ставят внутри помещений, поскольку они не выдерживают перепады температур. Металлические аналоги идеально подходят для установки снаружи, чтобы предотвратить их обмерзание, применяют специальный обогрев.

Гравитационные одностворчатые

Разновидности решеток с обратным клапаном

Такие модели представляют собой стандартную конструкцию с запорным элементом в форме круга или прямоугольника. Их принцип работы заключается в сдвигании детали заслонки с помощью потока воздуха с правильным направлением, который затем продолжает свободно перемещаться по воздуховоду. Потом задвижка подтягивается к основанию вентрешетки и закрывает ее. Гравитационные элементы представлены в двух типах: со смещенной осью, где закреплена заслонка, и с противовесом внутреннего или наружного типа. Прибор нужно устанавливать по вертикали либо горизонтали, в ином случае крышка не закроется до конца и не будет защищать помещение.

Лепестковые

Лепестковые варианты имеют строение, схожее с гравитационными аналогами. В них стоят клапаны в виде жалюзи, работа которых основывается на принципе гравитации. При наличии нескольких створок такие приборы функционируют гораздо лучше. Клапаны на них можно ставить только по всей площади либо на одно отверстие.

Мембранные

Элементы мембранного типа являются самыми популярными, в качестве створок используются облегченные и гибкие пластины. За счет незначительного сопротивления они закрываются под влиянием силы тяжести. Благодаря простой схеме и отсутствию сложностей при эксплуатации эти решетки можно ставить в вентиляционных системах со стандартной циркуляцией потока воздуха. Чтобы предотвратить деформацию мембраны под приростом давления воздушных струй, решетки дополняют жесткими ребрами. Они служат опорой для перегородки при образовании избыточной тяги.

Бабочковые

Клапаны в виде бабочки включают в себя две шторки и закрываются под влиянием установленных в них пружин. Эти решетки можно ставить в различных положениях, при выборе заранее проверяют работу пружин под воздействием давления воздуха. В более инновационных вариантах можно менять силу пружин. Нужно учитывать, что бабочковые устройства работают лишь в системах с вентилированием принудительного типа и непригодны для схем с натуральной тягой.

Устройство и назначение

Конструктивно регулируемая решетка представляет собой устройство, состоящее из рамы (каркаса) с закрепленным на ней механизмом поворотных жалюзи и решетчатой накладки. Некоторые модели оборудованы подвижными механическими задвижками, которые представляют собой плоские внутренние пластины и при повороте открывают щелевые отверстия. Жалюзи могут иметь одно- или двухрядное исполнение и быть расположенными вертикально либо горизонтально. Наиболее удобными считаются двухрядные модели, позволяющие более точно регулировать воздушные потоки посредством изменения угла наклона жалюзи.

Главным назначением регулируемых решеток является управление входящими воздушными потоками и отвод уже отработанных масс. При помощи решеток можно изменить направление свежего воздуха, уменьшить или увеличить интенсивность его поступления либо закрыть ему вход. Благодаря способности надежно купировать вентиляционное отверстие, решетки способны не допускать проникновение с улицы неприятного запаха, пыли и мелких насекомых, а также исключать теплопотери помещения при понижении внешних температур.

Кроме того, решетки не допускают реверса воздушных потоков, исключают сквозняки и способствуют равномерному распределению воздушных масс по помещению. Модели эффективно гасят скорость гравитационных потоков и уменьшают гул.

Решетки изготавливаются во внутреннем и наружном исполнении и могут быть установлены на внешние и внутренние стены, пол или потолок. По способу управления регулируемые решетки могут быть механическими или инерционными. Первые приводятся в действие при помощи физического усилия, а вторые – закрываются самостоятельно при отсутствии нужной тяги. Также существуют и модели с электрическим приводом, процесс открытия и закрытия в которых полностью автоматизирован.

Помимо традиционных бытовых решеток, существуют специализированные изделия, эксплуатация которых происходит с учетом специфики помещений. Такие устройства могут наделяться антивандальными механизмами, быть устойчивыми к воздействию экстремально высоких и низких температур, оснащаться функцией рекуперации тепла и оборудоваться звукоизоляцией. Некоторые модели оснащаются демпфером, препятствующим дребезжанию прибора во время работы.

Сфера применения регулируемых решеток очень широка: модели могут быть установлены во все видах приточно-вытяжных вентиляционных систем и использованы в помещениях любого назначения. Благодаря своей регулирующей способности устройства удобны для использования в пространствах, не предполагающих постоянного притока свежего воздуха. Например, решетка, установленная в подвале жилого дома или погребе, в сухую погоду будет пропускать воздушные массы внутрь, а в дождливую – выступит преградой для проникновения влаги и предотвратит отсыревание фундамента.
