Как сделать принудительную вентиляцию в доме и квартире своими руками, затратив минимум средств

Дополнительные компоненты и их назначение

Система принудительного вентилирования квартиры может включать в себя некоторые дополнительные компоненты, помимо необходимых вентиляторов и воздуховодов. Их включение в общую схему дает возможность улучшить качество воздуха и обеспечить максимально комфортные условия жизни. Их перечень выглядит следующим образом:

  • Вентиляционные решетки, защищающие каналы от проникновения грызунов или накопления пыли. Как правило, они устанавливаются с внешней стороны воздуховодов и выполняют также декоративную функцию.
  • Клапаны или жалюзи обеспечивают регулировку скорости и объема приточного воздуха, а при необходимости могут и вовсе блокировать их.
  • Калориферы организуют подогрев приточного воздуха в зимний период.
  • Звукопоглотители устраняют все посторонние шумы, которые доносятся со стороны улицы или появляются вследствие работы вентиляторов и других механизмов.
  • Аэрофильтры предотвращают проникновение внутрь квартиры любого мелкого мусора, пыли и пыльцы растений.
  • Управляющий блок, осуществляющий контроль над функционированием всей системы, включая или выключая определенные ее части. Работает он полностью в автоматическом режиме на основании заданных параметров и требует постоянного наличия электрического тока.

Виды

Существует два основных принципа работы вентиляционных систем в многоквартирных домах: естественный и принудительный. Вне зависимости от используемого вида, его легко спроектировать и создать самостоятельно, более того, в ряде частных ситуаций может потребоваться использование комбинированной методики.

Естественная

Суть осуществления циркуляции воздуха в квартире естественным способом сводится к самостоятельному поступлению и уходу воздуха из помещения. Этот процесс осуществляется за счет разницы температурных отметок между свежим, только что поступившим воздухом, и уже отработанным.

Практически все жилые дома многоквартирного типа оборудуются системой вентиляционных шахт, основная задача которых заключается в обеспечении выхода отработанного воздуха из помещений наружу.

Решетки, ведущие к этим каналам, как правило, располагаются на кухне и в ванной комнате. Их окончание находится на крыше здания. В таком случае, каждая квартиры оборудуется отдельным воздуховодом, которые соединяется с общей системой каналов.

Процесс естественной циркуляции воздуха выполняется так: холодные потоки, которые обладают большим весом, чем горячие, попадают в комнату, тем самым заставляя подниматься теплые объемы наверх, к решеткам вентиляции. За счет такой простой процедуры и осуществляется естественное проветривание помещения.

Принудительная

Дополнительная вентиляция принудительного работает за счет специализированных механизмов. Она используется тогда, когда естественного проветривания помещения не хватает для обеспечения комфортных условия для жизнедеятельности человека. Существует три основных вида принудительных вентиляционных систем:

  • приточный – работает за счет предоставления дополнительных потоков свежего воздуха, что приводит разницу температур в показатель, достаточный для вытеснения отработанных масс в систему вентиляционных каналов;
  • вытяжной – работает за счет усиления оттока отработанных воздушных масс;
  • комплексный – два вышеописанных типа используется совместно.

Все описанные выше вентиляционные системы принудительного типа можно спроектировать своими руками, для этого достаточно обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами.

Важно, перед монтажом принудительной вентиляционной системы, нужно убедиться в стабильности работы системы каналов и, при необходимости, выполнит их чистку. Началом монтажа принудительной системы является установка приточных устройств

В большинстве случаев, этого вполне хватает.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается , а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

  • поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
  • быстрое загрязнение общей трубы вентиляции;
  • отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.


Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

  • Естественная.
  • Принудительная, оснащенная механическими приспособлениями.
  • Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Как работает естественная вытяжка

Прежде чем начинать работы по планированию и монтажу естественной вентиляции в частном доме своими руками, нужно ознакомиться с принципами ее работы. Она функционирует за счет природной тяги, возникающей внутри труб, идущих вертикально, воздух при этом двигается снизу вверх.

Сила тяги зависит от:

  1. От разницы атмосферного давления вверху и внизу трубы. Перепад давления и мощность тяги будет повышаться за счет увеличения высоты вент. канала.
  2. Температуры на улице и в помещении. Чем холоднее за окном, тем быстрее холодный воздух вытесняет теплый в доме, побуждая его подниматься вверх к вытяжке.
  3. Насыщенность влагой. Если температура насыщения водяным паром одинакова воздушная смесь быстрее поднимается вверх, она становится легче сухого воздуха.

Летом естественная вытяжка будет работать хуже из-за небольшого перепада температур.

Вход естественной вентиляции – это вытяжной клапан, который монтируется на потолке или в стене под самым потолком. Выходом считается верх трубы. Работать конструкция начинает при перепаде давлений на выходе и входе, примерно он начинается с 10 м.

Естественный приток монтируют на уровне 2 м от пола или над батареями.

Большое значение имеет то, из чего сделана вытяжка. В качестве материала предпочтительны спирально-навитые воздуховоды.

Но чаще, при самостоятельном монтаже, выбирают трубы канализации диаметром 110 мм.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

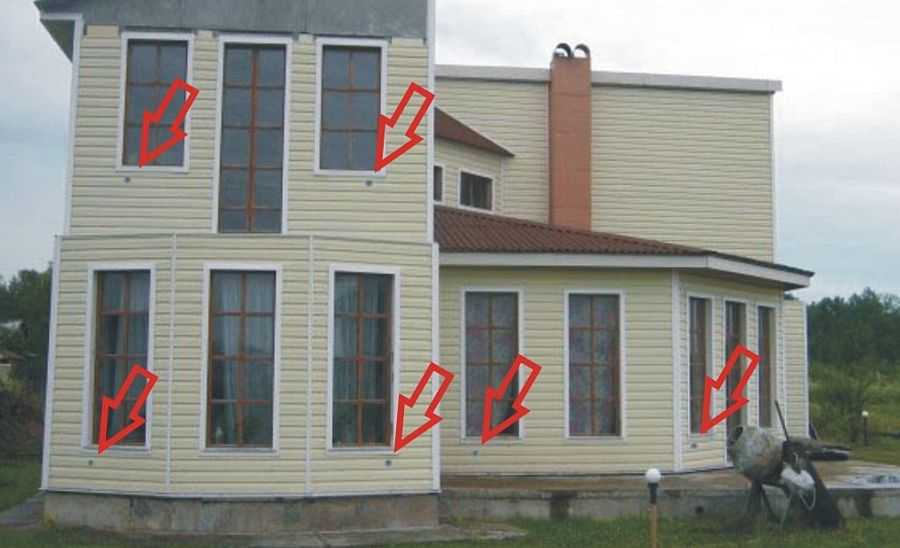

  • Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
  • Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.
  • Центральный кондиционер с сетью вентканалов.
  • Фанкойлы – местные калориферы, обладающие функциями обогрева\охлаждения.

Комбинированное устройство

Здесь работает принцип естественной вентиляции с усилением воздухообмена при помощи электро вентиляторов, установленных в разных точках. Популярны 2 варианта:

  1. Выброс отработанного воздуха осуществляется вертикальным каналом, а приток – при помощи мех. вентиляторов.
  2. Вентилятор ставится на вытяжную шахту, а приток – через клапаны в стене.

Пример комбинированного варианта – кухонная вытяжка или вентилятор в туалете. При помощи таких устройств в процессе готовки отсасываются пары, неприятные запахи при готовке и пр.

Бризеры, встраиваемые прямо в толщу стен, обеспечивают механизированный приток чистого воздуха. В холодное время года при помощи ТЭНов он еще и обогревается.

Особенности принудительных вентиляционных систем

Сегодня обеспечить поступление очищенного воздуха в комнаты можно за счет нескольких механизмов. Вентиляция в доме может быть приточно-вытяжной (это единичные установки, не требующие дополнительного оборудования), наборной приточной, вытяжной, а также осуществляться за счет работы канального кондиционера.

Если в комнате установлены металлопластиковые окна, преграждающие доступ свежего воздуха, обеспечить вентиляцию необходимо за счет монтажа специальных клапанов в оконном профиле.

Согласно рекомендациям специалистов, именно приточно-вытяжные системы могут обеспечить наилучшее вентилирование домашних помещений. Такая конструкция представляет собой систему, состоящую из вентилятора (корпус с шумоизоляцией уменьшает громкость его работы), модуля автоматики, а также специальных фильтров и датчиков, влияющих на качество работы.

Когда такая система выключена, в помещение не поступает холодный воздух, поскольку специальная заслонка в корпусе препятствует его дальнейшему распространению.

Благодаря работе приточно-вытяжных систем можно обеспечить комплексную очистку воздуха в помещении. Некоторые разновидности таких конструкций позволяют и прогревать воздух в случае необходимости.

Внимание! Стоимость вентиляторов такого типа будет напрямую зависеть от их производительности. Для небольших комнат подойдут вентиляторы в 150 кубометров в час

Предельная мощность принудительных вытяжек такого типа составляет около 750 кубических метров в час

Стандартная принудительная вытяжка включает в себя один вентилятор, поэтому малоэффективна в комнатах с большими параметрами. Тем не менее, в небольших помещениях она легко справится с процессами очистки воздуха и удаления вредных веществ.

Наборная приточная вентиляция включает в себя аналогичные элементы, но они не монтируются в общий корпус. Как правило, вентилятор, фильтры и прочие составляющие таких систем размещаются в отдельности.

Средняя мощность такой системы вентилирования может существенно колебаться, начиная с 80 и заканчивая 7 тысячами кубических метров в час.

Еще один способ вентилирования – кондиционеры канального типа – не отличаются высокими показателями производительности. В среднем они будут способствовать очистке около 20% воздуха в комнате. Дополнительные фильтры, а также нагревательные блоки помогут решить некоторые сложности, связанные с их эксплуатацией.

Увеличить эффективность работы принудительных системы вентилирования можно, соорудив притягивающую конструкцию и непосредственно в зоне окна. В оконном профиле крепятся приточные клапаны, а в шахтах – вентиляторы и датчики влажности. С ростом показателей влажности автоматически будут включаться встроенные вентиляторы, и воздух в комнате очистится. Через клапаны, установленные в окнах, в ваш дом поступит свежий воздух.

Важно! Единственное отрицательное свойство таких систем заключается в отсутствии возможности регулирования температуры воздуха, поступающей с улицы в жаркий и холодный сезон.

Нет четких критериев, определяющих, какой тип принудительной вытяжки лучше разместить в доме или квартире.

Но если вы желаете получить эффективный результат – ориентируйтесь на следующие рекомендации:

  • для 1- и 2-комнатных помещений достаточно вытяжек производительностью в 200-300 кубометров в час;
  • в квартирах с большим числом комнат производительность такой вытяжки должна составлять около 350-500 кубических метров в час;
  • показатели статического давления для квартир с 2-3 комнатами должны превышать 400 Па.

Стоит отметить, что особенности установки и эксплуатации таких вытяжек могут отличаться в зависимости от их предназначения.

Поговорим о том, как подключить принудительную систему вентилирования в комнатах, где такой подход считается наиболее распространенным – в ванной комнате и на кухне.

Монтаж вытяжных устройств

Рассматривая виды принудительной вентиляции в квартире, которые были описаны выше, можно предпочесть специальные устройства, которые устанавливаются в туалете, ванной или кухне. Для их монтажа под вентилятором следует провести в комнату воздуховод, в него устанавливается вытяжное устройство. Настроить последнее необходимо на нужный режим работы. Если помещения туалета и ванной располагаются рядом, то можно использовать один воздуховод для проведения вытяжки в два помещения. При этом допустимо применить специальный тройник для системы воздуховода. Если же речь идет о кухне, то следует дополнительно использовать жировой фильтр. Предпочитая современные вытяжки, вы получите оборудование, которое обладает несколькими режимами работы. Иногда в таких устройствах есть датчик присутствия, который заставляет срабатывать вытяжку, когда в помещение входит человек. Если осуществить монтаж вентиляции в квартире, то можно предпочесть оборудование с одним из нескольких режимов активации. Например, устройство может начать работать при изменении влажности, при появлении вредных примесей по типу табачного дыма или летучих органических соединений.

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

  • приточной (вентилятор работает на приток воздуха в комнаты);
  • вытяжной (вентилятор вытягивает воздух на улицу);
  • комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной

Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

  • Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.
  • Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
  • Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
  • Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
  • Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
  • Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Прикиньте сами, вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Как сделать дополнительную вытяжку?

Вентиляция квартир с пластиковыми окнами осложняется тем, что оконные проемы плотно закрыты, что практически полностью исключает доступ воздуха в помещение. Чтобы избежать холода, все окна должны быть плотно закрыты. В результате вентиляция в квартире работает хуже или вообще не выполняет свои функции. Если летом окно можно открыть в режиме вентиляции, то зимой понадобится дополнительная вентиляция.

Сделать это для квартиры своими руками не сложно – просто установите электрические вытяжные вентиляторы в вентиляционные отверстия или установите блок-вентилятор как один из участков системной коробки.

Есть несколько моментов, которые необходимо учитывать при организации вентиляции:

На кухне воздух должен всасываться через капот (специальное “окно” над горелками). Иначе невозможно устранить неприятные запахи. Система должна быть оснащена фильтрами и “нейтрализаторами запаха”, которые время от времени должны заменяться. Вентиляционная схема в любом жилом помещении должна проектироваться с учетом энергосбережения. Например, в туалете и в ванной комнате вентилятор должен быть включен одновременно с включением выключателя. Если вентиляционные отверстия в ванной и туалете подключены, установите грибной клапан, который при необходимости открывается и закрывается

Важно выбрать правильный вентилятор, чтобы обеспечить адекватную вентиляцию для пользователей. При расчете вместимости продукта умножьте площадь кухни на десять, а ванной комнаты – на семь

Рекомендуется разместить мелкую сетку на кухне, чтобы предотвратить проникновение насекомых.

В гараже

Гараж нередко ошибочно считается нежилой зоной, которой отдельная вентиляционная система не требуется. Даже при достаточно редком использовании помещения в нем необходимо создать механический воздухообмен. Комфортное пребывание владельца в гараже, который считается нежилым помещением – не главная причина, по которой помещению необходима качественная вытяжка воздуха.

Хороший принудительный воздухообмен в гараже позволяет решить целый ряд проблем, знакомых многим владельцам такой недвижимости:

  • Предотвратить развитие плесени и грибка на стенах.
  • Обеспечить качественный отвод выхлопных газов и вредных летучих смесей.
  • Удалить излишки влаги, занесенные внутрь помещения с автомобилем.
  • Сохранить стены, смотровую яму, инструмент и прочее максимально сухими.
  • Защитить автомобиль от коррозии, которую вызывает конденсат.

Качественное принудительное проветривание гаража позволяет сохранить работоспособность всего, что в нем хранится. А экономия на вентиляции способна привести к повышенным затратам на ремонт автомобиля, покупку нового инструмента или замену других испорченных вещей, которые хранились здесь.

Разновидности вентиляционных систем для частного дома

Герметичность строения, при всех достоинствах – сохранении тепла, отсутствии вредных веществ снаружи, поддержка микроклимата – имеет недостатки. В первую очередь это измененный газовый состав воздуха: недостаток кислорода, избыток углекислого газа, неприятные запахи кухни и санузла. Кроме того, сохранение микроклимата способствует развитию повышенной влажности и, как следствие, риск появления грибка, плесени. Таким образом, естественная или принудительная вентиляция – обязательное условие комфортного проживания в частном доме.

Естественная вентиляция

Как уже говорилось, естественная вентиляция – через щели и микропоры в строительных конструкциях, окна и двери, вентиляционные отдушины и трубы – может быть недостаточной. Схема движения воздуха в доме показана на иллюстрации, причем расположение вытяжных труб сверху (на крыше) обусловлено природным движением теплого воздуха вверх.

Однако данная схема осуществима только при условии поступления холодного (относительно) воздуха через окна и двери, вентиляционные отдушины (рисунок справа), а также микроотверстия в стенах. Следует отметить, что при разработке проекта частного дома устройство вентиляции (схема) обязательно включает вытяжные каналы и трубы, должны присутствовать вентиляционные щели в дверях (под дверным полотном), сами каналы вывода использованного воздуха наружу должны проходить правильно – снизу вверх. Если в доме присутствуют такие отопительные приборы, как камины или печи с открытым огнем, для них вывод воздуха и дыма устраиваются отдельно. То же касается газового или твердотопливного котла.

Принудительная вентиляция

Для более эффективного воздухообмена в помещениях устраивается приточно-вытяжная вентиляция принудительного типа. От естественной она отличается использованием механических устройств (вентиляторов), направляющих движение воздуха в нужную сторону. Обычно такие системы монтируются в помещениях с повышенной влажностью и обилием запахов (санузел, кухня, подвал, мастерские, гараж) и имеют отдельные вентиляционные каналы.

Ниже приведены схемы устройства вентиляции с верхним и нижним расположением базового блока.

При этом система может быть приточно-вытяжной или только вытяжной. В первом случае и забор воздуха из внешней среды, и его удаление из дома осуществляется с принуждением, во втором – принудительно воздух только удаляется, его поступление идет по естественным каналам.

Проектирование систем вентиляции обязательно включает блок (блоки) ППВВ (приточно-принудительной и вытяжной вентиляции), дополняемых рекуператорами, фильтрами и другими устройствами для подготовки поставляемого в дом воздуха. Под рекуператором понимается камера, в которой теплый удаляемый из дома газ отдает свою энергию холодному уличному (смешивание газовых сред не происходит), в зимнее время использование рекуператора позволяет сэкономить до 25% энергии на отопление жилья. Фильтры первичной и тонкой очистки удаляют из воздуха различные пылевые и растительные взвеси, помогают избежать аллергических реакций и вдыхания загрязненного воздуха. Также газовая среда может увлажняться, подогреваться или остуживаться до получения оптимального температурно-влажностного режима в помещениях. На схеме ниже показан принцип работы блока ППВВ.

В данной схеме байпас – это обходной (мимо рекуператора) путь движение холодного воздуха в зимнее время. Он используется для разделения потока с тем, чтобы конденсат в рекуператоре не замерзал из-за чрезмерно низкой температуры снаружи.

Калорифер – устройство для нагрева воздушных масс, поставляемых в помещения.

Проектируемые последние годы системы принудительной вентиляции часто имеют грунтовый теплообменник. При этом труба, по которой воздух попадает в дом, прокладывается в грунте на глубине 1,5…2 м (ниже уровня промерзания почв), воздухоприемник же расположен выше уровня земли. Благодаря такому решению в холодное время года воздух подогревается теплом земли, в летнее – остывает в процессе доставки в жилье, что обеспечивает дополнительную экономию энергии (также до 25%).

Смешанная система

В крупных домах (два и более этажей), постройках по технологии «изодом» или «термодом» часто применяют смешанный тип вентиляционных систем – частично помещения обслуживаются естественным путем, частично – с использованием техники.
