Обзор вибрационных насосов для скважин

Отличие от других насосных устройств

Рассмотрим основные технические преимущества винтовых насосов:

• Применяется специальная технология взаимодействия с рабочей средой, подразумевающая использование резьбы со специальными переменными витками. В соответствии с особенностями забираемой жидкости может определяться шаг резьбы. Также может регулироваться межвинтовой промежуток;
• Гидравлическое давление во внутренней части насоса не способствует деформации мощного вала потому, что он укороченный. Это дает возможность сократить расстояние между винтами и корпусом. Эти конструктивные особенности способствуют существенному снижению механического воздействия изгибающего момента на наружную поверхность вала;
• На винтовом насосе может быть установлено специальная самосмазывающаяся техника, способствующая повышению безопасности механического уплотнения. Также нормальное функционирование и высокая герметичность устройства в сложных условиях эксплуатации может быть обеспечена полностью;
• Некоторые модели могут взаимодействовать со смешанными жидкостями.

На основе двухвинтовых устройств некоторые производители занимаются изготовлением мультифазных насосов. Основной отличительной особенностью таких устройств являются двухзаходные винты со сравнительно небольшим ходом. В рабочей области винта в таких устройствах количество шагов значительно больше. Маленький ход способствует уменьшению показателей радиальной силы, которая может оказывать определенное воздействие на винты.

Обзор скважинных насосов для водоснабжения

Глубинные насосы для скважины необходимо выбирать по совокупности параметров. Данное оборудование приобретается на долгие годы, поэтому главным требованием является его высокое качество. Эксплуатационные характеристики лучших моделей скважинных насосов для водоснабжения представлены в следующей таблице.

Таблица характеристик глубинных насосов
Наименование насоса	Даметр, дюймов	Производительность, м³/час	Напор до, м	Цена, %	Страна призводитель
Ручеек-1	4	1,0	60	100	Беларусь
Unipump	4	1,8-4,8	52	400	Китай, Россия
Belamos TF	3	1-3,3	60	720
Aquario	3	1,5	60	1120	Италия, Россия
ESPA	4	4,2	60	1240	Испания
Pedrollo		9,0	135	1400	Италия
TWU	3	3,8	70	1400	Германия
Lowara	4	1,4	105	1440	Италия
Gardena	4	1,5	60	1560	Германия
Grundfos	3	1,5	80	2000	Дания
Wilo	3	2,6	88	2000	Германия

Надеемся, что изложенные рекомендации помогут Вам приобрести необходимое оборудование для закачки воды. Следующий далее видеоролик наглядно демонстрирует правила выбора и монтажа скважинного насоса.

Монтаж глубинного аппарата на примере погружного насоса фирмы GRUNDFOS (грундфос)

Глубинные насосы фирмы Grandfos (грундфос) оснащены двигателями погружного типа. Бесшумная работа двигателя обеспечивается за счет установленных подшипников скольжения, смазанных специальной жидкостной антикоррозионной смазкой. Электрическая часть насоса заполнена жидкостью, предельная температура замерзания которой составляет -20°С и ниже. Чтобы двигатель работал исправно, необходимо постоянно следить за уровнем наполняемой жидкости в нем. Доливать рекомендуется жидкость типа SML-2 только фирмы Grunfos. Для проведения заливки в электродвигатель используйте следующий алгоритм:

Глубинный насос Grandfos

1. Убедитесь, что установка двигателя произведена в вертикальном положении с отклонением в 10-12°.
2. Открутите с помощью отвертки пробку.
3. С помощью шприца залейте жидкость в двигатель.
4. Распределите жидкость равномерно по поверхности капсулы двигателя с помощью раскачивания устройства, собравшийся воздух выйдет на поверхность.
5. Закрутите резьбовую пробку максимально туго, чтобы предотвратить проливание.
6. Установите двигатель в корпус насоса.

Далее возможна установка погружного насоса. Аппарат может монтироваться в вертикальной или горизонтальной плоскости.

Схема установки насоса Grandfos

Для того чтобы двигатель насоса мог свободно охлаждаться, необходимо производить контроль температуры заливаемой жидкости и минимального значения скорости потока воды. Для обеспечения свободной конвекции, ширину трубы скважины делают на 4-6 см больше диаметра корпуса насоса.

Важно! Свободная конвекция двигателя не допускается при условиях образования отложения на корпусе насоса. Перед тем как проводить монтаж насоса необходимо убедиться, что он отключен от сети после возможной проверки и исключено случайное его включение

Все технические данные изделия описаны в паспорте в виде таблицы, туда снесены мощность, потребление электроэнергии, напряжение питания значение «косинуса фи» и др

Перед тем как проводить монтаж насоса необходимо убедиться, что он отключен от сети после возможной проверки и исключено случайное его включение. Все технические данные изделия описаны в паспорте в виде таблицы, туда снесены мощность, потребление электроэнергии, напряжение питания значение «косинуса фи» и др.

Насосы Grudfos (грундфос) оснащены внутренним тепловым реле, которое срабатывает при перегреве установки, отключая питание насоса. В дополнительной защите не нуждаются.

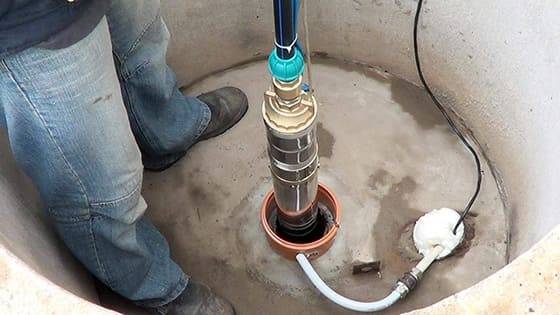

Монтаж глубинного насоса Grundfos (грундфос) выполняется следующим образом:

1. Производится установка обратного клапана на патрубок насоса. Вода не будет сливаться после отключения питания. На всасывающий патрубок монтируют фильтр грубой очистки чашевидной формы. Он убережет рабочую насосную камеру от заиливания.
2. После установки обратного клапана, устанавливают нагнетательный патрубок, по которому вода будет подаваться вверх.
3. Кабель питания в гидроизоляции пропускают по нагнетательному шлангу, его крепят с помощью клипс.
4. В кронштейны, предусмотренные на верхней части нержавеющего корпуса, проводят полимерный шпагат, который будет в дальнейшем удерживать насос в скважине.
5. Готовый к запуску аппарат опускают в шахту скважины. Опорой служит только шпагат, связка кабеля со шлангом не несет никакой нагрузки.
6. Канат фиксируют на кронштейне, который расположен с наружной стороны обсадной трубы.

Насос и детали для его сборки Учтите, что выбрать правильный алгоритм установки вам поможет человек, который занимается этим профессионально. Если вы хотите выполнить установку своими руками, проконсультируйтесь с мастером, чтобы не допустить ошибок.

Принцип работы вибрационного насоса

Чтобы лучше понять, как выполняется чистка скважины вибрационным насосом надо знать принцип его работы.
Иначе вы рискуете этой работы не выполнить качественно. Или просто поломать эту конструкцию.

Схема очистки при помощи вибрационного насоса

 Итак:

• Вибронасосы для скважин довольно надежны в применении. Ведь для механики самым уязвимым местом является подшипник, который наиболее часто выходит со строя.
  В данной конструкции его просто нет. Вся работе выполняется при помощи соленоида.
• Соленоид, это простая катушка в которой находится сердечник. При подаче тока сразу образуется магнитное поле, которое и приводит в действие сердечник.
  При этом шток приводит в движение диафрагму, которая состоит из резины. Диафрагма прогибается, чем вызывает понижение давления в водяной камере.
  Клапан закрывается, это происходит от увеличения давления и после этого вода поступает в отверстия насоса.

https://youtube.com/watch?v=by1COvM3YAc

От чего засоряется

Какой бы хорошей ни была скважина на воду приходит время и в ней происходит засорение воды, в нее попадают мелкие механические примеси и песок.Этот процесс называется заиливанием:

• Зачастую это происходит вследствие заранее некачественного бурения. Вполне вероятно, что при обустройстве был неверно произведен монтаж обсадной трубы или же при ее установке произошло повреждение фильтра.
• Также одной из распространенных причин заиливания является несоответствующая эксплуатация скважины, а именно ее нечастое задействование.

Критерии выбора погружного вибрационного насоса

К основным характеристикам вибрационных погружных насосов относятся:

номинальный напор подъема воды вибрационным насосом означает то, что вода поднимается с глубины насосом в условиях оптимального режима эксплуатации. Этот показатель одинаков практически для всех погружных вибрационных насосов и составляет 40 метров.

максимальный подъем воды вибрационным насосом характеризуется предельным напором. Стандартная величина этого параметра составляет 60 метров. Но одинакова она не у всех вибрационных насосов.

номинальная подача – величина, характеризующая возможность насоса перекачивать определенный объем воды за минуту или за час. У вибрационных насосов этот показатель равен 0,43 м3/час. Максимальная подача воды вибрационным насосом, определяемая при его работе без напора, варьируется в пределах от 1 до 1,5 м3/ч в зависимости от регулировки.

Данные о различных параметрах погружных насосов, представленные в рекламе разных производителей и указанные в табличках, весьма противоречивы.

На маркировке подавляющего большинства насосов отечественного производителя указывается номинальный напор при номинальной подаче.

Особое внимание следует обратить на маркировку китайских аналогов вибрационных насосов. Здесь указывается величина максимального напора – 60–80м

Это напор при абсолютно перекрытой подаче. Фактически же эти насосы при номинальном напоре (40 м) качают значительно меньше воды по сравнению с насосами «Малыш» или «Ручеек».

Потребляемая насосами мощность указывается в интервале 180–300 Вт. На деле же насосы, отрегулированные на номинальные параметры, в диапазоне по напору 1– 40м потребляют мощность 190–220Вт. Большим плюсом вибрационных насосов является их способность работать при свойственных сельской местности колебаниях напряжения. С увеличением напряжения увеличиваются ток, мощность и производительность. В случае понижения напряжения сети до 200В производительность насоса уменьшается на 25%.

Указанная в маркировке насоса глубина погружения означает, на какую максимальную глубину под слой воды возможно погружение данного насоса. Производители остановились на стандартных трех метрах, несмотря на то, что оболочка погружных насосов способна выдержать и гораздо большее давление. Для ливенских «Ручейков» и бавленских «Малышей» этого вполне достаточно. Однако не должно возникнуть никаких проблем, если эти же насосы утопить на глубину до 5-7 метров.

Виды насосного оборудования для откачивания жидких сред из скважин

Основным назначением глубинных насосов является откачивание жидкой среды из подземного источника и ее дальнейшая транспортировка по трубопроводной системе под определенным напором. Гидромашинами данного типа оснащаются различные системы, к которым, в частности, относятся системы автономного водоснабжения и водоотведения, системы орошения и др.

В зависимости от сферы применения глубинные насосы могут относиться к:

• устройствам промышленного назначения, которые за счет высокой мощности способны поднимать перекачиваемую ими жидкость с глубины, доходящей до 1000 метров (такое оборудование отличается значительными размерами и используется в различных отраслях промышленности);
• погружным насосам бытового назначения, применяемым для обеспечения эффективной работы систем автономного водоснабжения загородных домов и дач, а также для функционирования оросительных систем (погружные насосы этого типа отличаются компактными размерами и достаточно высокой мощностью).

Схема подключения погружного скважинного насоса

По схеме установки в скважине выделяют штанговый и бесштанговый погружные насосы. К устройствам второго типа, в частности, относятся насосные установки с электрическими центробежными насосами (УЭЦН).

Штанговый насос – это гидромашина, приводной двигатель которой располагается на поверхности земли, вне скважины, при этом в перекачиваемую жидкую среду погружается только его заборная часть. Штанги, присутствующие в конструкции такого устройства, предназначены для того, чтобы передать тягу, создаваемую приводным электродвигателем, к заборной части.

Скважинные штанговые насосы

Приводной электродвигатель бесштанговых насосов располагается в одном корпусе с заборным механизмом и погружается в перекачиваемую жидкую среду вместе с ним. Такие погружные устройства получили наибольшее распространение, так как они являются более удобными и в монтаже, и в эксплуатации.

Погружной центробежный насос – это устройство, основным рабочим органом которого является колесо с лопатками, закрепленное на валу, вращающемся при помощи электродвигателя. При вращении такого колеса (крыльчатки) перекачиваемая жидкость, находящаяся во внутренней камере, под действием оказываемой на нее центробежной силы отбрасывается к стенкам камеры, что и способствует выталкиванию жидкой среды в напорный патрубок. В то же время в центральной части камеры создается разрежение воздуха, за счет чего новая порция перекачиваемой жидкости всасывается из находящейся в скважине трубы.

Скважинный погружной насос «Джилекс»

Для того чтобы не допустить попадания во внутреннюю часть центробежного погружного насоса твердых включений, содержащихся в перекачиваемой жидкости, использовать такие устройства следует в комплекте с фильтрами грубой очистки, устанавливаемыми на подающей трубе. Наиболее значимым недостатком центробежных насосов, которые могут эксплуатироваться в круглогодичном режиме, является их достаточно высокая стоимость, если сравнивать ее с ценой на оборудование вихревого типа.

Вихревые (или вибрационные) глубинные насосы используются в тех случаях, когда откачать воду требуется из скважины небольшой глубины. Принцип работы устройств данного типа заключается в том, что в их внутренней части создаются высокочастотные колебания, которые приводят в движение механический поршень. Последний и обеспечивает всасывание перекачиваемой среды из подающей трубы.

Устройство скважинного насоса вихревого типа

К наиболее значимым достоинствам рассматриваемых насосов следует отнести:

• компактные размеры;
• невысокую стоимость (по сравнению с ценой на центробежные насосы);
• минимальное потребление электроэнергии.

Среди минусов погружных насосов вихревого типа обычно выделяют:

• разрушение стенок скважины от вибраций (минимизировать вибрационное воздействие вихревого насоса на стенки скважины можно, если надеть на его корпус резиновые кольца);
• невысокую мощность;
• достаточно низкую производительность перекачивания жидкой среды.

Вибрационный насос для скважины «Малыш»

Что важно знать, выбирая глубинный насос: ключевые моменты

Выбор подводного насосного оборудования строго зависит от того, какими характеристиками обладает скважина. Если её бурили профессионалы, то у владельца на руках обязательно остается технический паспорт источника, в котором есть все необходимые данные. На них и следует ориентироваться при покупке глубинного насоса.

В зависимости от сезона, уровень жидкости в скважине может колебаться, учитывайте это при выборе насоса

НА ЗАМЕТКУ!

На тот случай, если скважина создавалась собственноручно, придётся самостоятельно искать возможность измерить все параметры.

Качество производительности

Производимую мощность (производительность) следует рассчитывать исходя из количества членов семьи и норм на дополнительные расходы. Например, если в доме проживает один человек, то на него хватает 200 л ресурса в сутки, соответственно производительность агрегата не должна быть меньше 1,9 м³, например, для полива огорода этих характеристик более чем достаточно. В качестве ознакомления стоит добавить поминутный расход воды в водозаборных точках дома:

• Ванная, душ — 10 л/мин;
• Туалет — 6 л/мин;
• Раковина на кухне — 6 л/мин.

Высокая мощность агрегата отражается на его стоимости. Не переплачивайте, если это не нужно Для среднестатистической семьи из трех-четырёх человек для домашнего водопользовании производительность насоса должна быть в пределах 2-3 м³/час.

Высота напора

Как правило, вода из скважины до точек водозабора должна транспортироваться без сбоев и воздушных пробок

Поэтому так важно позаботиться о столбе напора агрегата. Чтобы рассчитать этот показатель, нужно использовать такую формулу: H = Hgeo + (0,2·L) + 10 , где

• Н — напор для данного источника водозабора, а также показатель вибрационного насоса;
• Нgeo — высота патрубка от места погружения насоса до самой высокой точки водозабора;
• 0,2 — коэффициент сопротивления по протяженности обсадной трубы;
• L — длина трубопровода (горизонтального), ведущего к точке водозабора;
• 10 — показатель, который нужно прибавить в качестве запаса.

К моменту установки насоса в скважину у хозяина должен быть готов весь расходный материал Обращаем внимание, что на качество подаваемого напора влияет и внутренняя поверхность трубы, то есть, если будут шероховатости, тогда и напор подачи будет ниже

Центробежный погружной насос

Центробежный погружной насос на сегодняшний день пользуется наибольшей популярностью. Его можно использовать не только для чистой воды из скважины или колодца, он также прекрасно справляется с водами агрессивного состава, бытовыми стоками, а также вязкими жидкостями.

Принцип действия

Принцип действия центробежного насоса заключается во вращении рабочего колеса, образующего кинетическую энергию, которая поступает к частицам вещества, непосредственно на лопасти. Центробежная сила перемещает жидкость, находящуюся в области рабочего колеса, в область корпуса агрегата. На пустующее место перемещается новая жидкость.

Перемещение жидкости происходит благодаря движению колеса, а именно в процессе движения она прижимается к стенам корпуса, а затем перемещается под давлением через специальное нагнетательное отверстие. Вход в агрегат в это время обладает наименьшим показателем давления, а вот  область рабочего колеса, наоборот, приобретает максимальный показатель.

Самой важной особенностью центробежного погружного насоса является то, что благодаря ему обеспечивается бесперебойная подача воды

Плюсы и минусы устройства

         Положительные свойства центробежных насосов:

• простота и удобство к эксплуатации;
• допустимая стоимость;
• автоматическое управление;
• максимальный всасывающий показатель;
• очень высокий КПД;
• долгий срок службы.

Недостатки в работе данного типа насоса также имеются. В первую очередь, огорчает то факт, что всасывание агрегатом воды напрямую зависит от сопротивления сети. Именно поэтому, иногда случаются перебои в подаче воды. Также стоит следить при установке за уровнем воды и если она не достигает входного патрубка, потребуется ручная заливка. Если этого не сделать, то процесс работы будет значительно нарушен.

Классификация центробежных насосов

Классификация центробежных насосов полностью зависит от особенностей использования и технических характеристик.

В зависимости от параметров всасывания воды устройства можно разделить на:

• самовсасывающие работают с водой, содержащей избыточное количество газов, поэтому даже в том случае, если входной патрубок не заполнен водой н6ичего в работе не изменится;
• нормальновсасывающие требуют полного заполнения жидкостью системы.

Наиболее популярные центробежные агрегаты делятся на следующие виды:

• одноступенчатые горизонтальные устройства с исполнением консольного типа – работают только с жидкостями, схожими по составу с водой;
• многоступенчатые горизонтальные – обладают способностью выдавать напоры высокой силы при минимальном количестве поступающей жидкости;
• песковые – наиболее часто используются на промышленных предприятиях, поскольку очень легко справляются с загрязненными сточными водами;
• фекальные – обладают способностью перекачки жидкости, содержащей большое количество крупных загрязняющих веществ.

Каждый из видов имеет свое предназначение, поэтому при выборе очень легко будет определиться с вариантом для себя.

Преимущества и недостатки

Для вибрационного агрегата характерны как преимущества, так и недостатки. К первым относят:

• относительно приемлемую цену;
• широкий модельный ряд – можно выбрать устройства отечественного или зарубежного производителя;
• низкий уровень шума;
• оптимальная производительность;
• возможность поднимать воду с больших глубин;
• простота установки, подключения.

К минусам вибрационных скважинных насосов относят:

• Отсутствие термозащиты у некоторых моделей. Без неё на сухом ходу агрегат отработает не больше 10 сек. После этого обмотка сгорит.
• Регулярное раскручивание резьбовых соединений при воздействии вибрации. Вопрос решается методом замены гаек на самоконтрящиеся.
• Подверженность болтов коррозии. Даже цинковое покрытие со временем стирается, что приводит к образованию ржавчины на крепежах.
• Износ резиновых элементов под воздействием абразивных частичек песка в воде, особенно если скважина сделана на известняк или песчаный пласт.
• Чувствительность к перепадам напряжения в сети. К примеру, если ток снижается всего на 15%, производительность насоса падает почти в два раза.

Общая характеристика и классификация погружных насосов

Самым главным преимуществом погружных насосов является то, что их можно опускать на большие глубины без потери качества работы. Но недостаток этого свойства заключается в сложности технического обслуживания.

Любой насос этого типа состоит из очень прочного герметичного закрытого корпуса, который выполняет защитную функцию всего внутреннего оборудования от коррозионного воздействия.

Конструкция всех насосов погружного типа делится на два вида:

• вибрационная;
• центробежная.

Конструкционные особенности и принцип работы насоса непосредственно зависят от его типа. В целом, погружные насосы делятся на 4 основных вида:

• центробежные;
• скважинные;
• вихревые;
• фекальные.

Рассмотрим подробнее каждый из перечисленных видов.

Вибрационный насос гудит, но не качает воду – причины и решение

Спустя определенное время после покупки каждый владелец вибрационного насоса замечает, что устройство работает, но не качает воду. Причин этому может быть несколько:

• Повреждение клапана – убедившись, что причина кроется именно в этом, следует немедленно заменить клапан новым элементом. В качестве профилактики поломки, специалисты советуют менять клапан раз в год;
• Повреждение резинового поршня – в этом случае также на помощь придет замена изношенной детали;
• Ослабление фиксации поршня – данная ситуация возникает в результате вибрации насоса. В качестве ремонта следует закрутить гайку крепление до упора или заменить ее новой деталью.

Чтобы насос не сломался в процессе эксплуатации, следует осматривать его каждые 2–3 месяца. Это поможет предотвратить перегрев устройства.

Разнообразие моделей

Специалисты утверждают, что вибрационная помпа не может дать ту мощность, которую в состоянии выдать хороший центробежный аппарат. Однако невысокая цена, по сравнению с другими устройствами, обеспечивающими забор воды из неглубоких источников, несложный ремонт и достаточная продуктивность, сделали этот агрегат конкурентоспособным на рынке подобных товаров.

Применение вибрационных водозаборных сооружений должно быть грамотным. Следует знать, что для разного состава, качества и вида жидкости существуют свои виды насосов.

В зависимости от типа забираемой жидкости они делятся на устройства:

• Верхнего забора;
• Нижнего забора.

Выполнить монтаж погружного вибрационного можно самостоятельно после просмотра обучающего видео

Агрегат первого типа устроен так, что клапан всасывания в нем размещен сверху, тогда как у второго – снизу. Такая разница дает возможность регулировать процесс забора. Если вы заведомо знаете, что вода имеет примеси песка или ила, то насос с нижним забором воды вам не подойдет, потому как будет часто засоряться и выходить из строя. В то же время существует опасность применения и насоса с верхним забором, так как при низком уровне жидкости устройство может перегреться и сломаться, что чаще всего с ними и случается.

Особенности вибрационного насоса

Главным конструктивным элементом есть мембрана. С одной стороны мембрана соприкасается с жидкостью (в нашем случае – водой), а с другой находится электромагнитный вибратор, информирующий мембране высокочастотную вибрацию. Перекачивание воды создается за счет специфических эффектов, связанных с происхождением территорий с различным давлением.

Наиболее популярными вибрационными насосами являются такие модели, как «Кроха», «Ручеек», «Водолей».

Совет! При выборе отдавать предпочтение направляться устройствам с нижним забором воды со встроенными термовыключателями.

Погружные вибрационные насосы для скважин являются достаточно неприхотливыми устройствами и не требуют особенного ухода. Так как в них отсутствуют вращающиеся детали и подшипники, то насос не нужно смазывать.

Потому, что нагрев в ходе работы незначителен, то детали менее подвержены износу. К преимуществам возможно отнести возможность перекачивать агрессивные жидкости, воду с высокой степенью загрязнения, и свойство работать при любых температурах.

Насос используется для таких целей:

• откачивания воды из сравнительно не так давно выкопанного колодца либо для очистки либо осмотра,
• подачи воды из скважины,
• выкачивания воды из затопленного помещения, подвала, траншеи либо котлована.
