Видеодомофоны в частный дом с электромеханическим замком

Какие бывают

Видеодомофоны могут быть аналоговыми или цифровыми – у первых неоспоримое преимущество в ценовой составляющей, вторые – трудно отнести к дешевым удовольствиям, зато они дают отличное качество изображения. В них входит монитор, вызывная панель и управляемый замок, работающий по электромагнитному принципу. Предварительно надо узнать, какие бывают замки в домофонах.

Деление на проводные и беспроводные системы может тоже вызвать затруднения в отборе подходящей конструкции, озадачить при решении проблемы, как выбрать домофон для частного дома. С точки зрения удобства в использовании, беспроводной домофон представляется более предпочтительным, если речь идет о домике в несколько этажей, или расположенном на одном уровне, но на значительной площади. Но если точка доступа работает нестабильно, а сигнал бывает прерывистым, корректной работы домофона не стоит ожидать.

Видеодомофоны

Большинство владельцев частных домов, испытывающих необходимость в установке домофона – люди, привыкшие к основательности и долгосрочности, перфекционисты, для которых имеет значение не стоимость, а функциональность. На рынке такой продукции присутствует самых широкий спектр предлагаемых возможностей – от открываемого из дома нажатием кнопки электромеханического замка, до технических наворотов, не всегда особенно необходимых, но дающих возможность покрасоваться перед гостями.

Подробнее узнать о видеодомофонах можно тут.

Ниже представлено видео, оно немного устарело по времени, но наглядно можно увидеть, что ожидать от того или иного вида домофона.

CTV CTV-DP2700IP NG

Следующий герой нашего ТОПа — CTV CTV-DP2700IP NG. У этого видеодомофона IPS экран с диагональю 7 дюймов, который имеет разрешение 1024 на 600 пикселей. Благодаря такой детализации устройство позволяет отчетливо видеть того, кто стоит на пороге вашего дома. А благодаря широкому углу обзора в кадр попадут все находящиеся поблизости объекты и люди. Также стоит отметить, что этот видеодомофон поддерживает подключение дополнительных мониторов, вызывных панелей и дополнительных охранных камер. А учитывая то, что в него можно устанавливать карты памяти и в нем имеется датчик движения, этот видеодомофон позволит вам всегда быть в курсе того, кто звонил вам в дверь, когда вас не было дома или в тех случаях, когда вы не успели подойди к двери. А еще, это устройство имеет встроенный Wi-Fi модуль, так что транслировать изображение можно будет прямо на свой смартфон или планшет. Еще хочу отметить, что вызывная панель этого домофона прекрасно работает даже при низких температурах, вплоть до -30 градусов Цельсия. Так что это устройство отлично подойдет для загородного дома и регионов с холодными зимами. Те, кто уже приобрели такой видеодомофон, отзываются о нем строго положительно, отмечая его многофункциональность, качество сигнала и простой интерфейс, разобраться в котором не составит труда.

• Экран: TFT, 7”, 1024 x 600.
• Угол обзора: 120⁰.
• Интерком.
• Подключение доп.устройств.
• Размеры: 427 х 133 х 22 мм.

Выбираем видеодомофон для квартиры: популярные производители

Напоследок порекомендуем несколько популярных марок видеодомофонов, чтобы вы знали, из чего выбирать.

FALCON EYE

Фирма специализируется на производстве аналоговых видеодомофонов с цветными экранами. Домофоны Falcon Eye пользуются популярностью у российского покупателя, так как легко интегрируются с вызовными панелями, стоящими в российских домах.

Аналоговые видеодомофоны с передачей цветного изображения

OPTIMUS

Продукция фирмы OPTIMUS отличается низкими ценами и богатством вариантов подключения к камерам, вызывным панелям и магнитным замкам. Отличаются качественной картинкой как в дневное, так и в ночное время.

Недорогие домофоны с качественной картинкой

TANTOS

Цифровые видеодомофоны TANTOS отличаются богатством дополнительных функций, таких как беспроводное подключение, запись видео, переадресация вызова, трансляция на смартфон. Их отличает стильный дизайн с сенсорным управлением и громкой связью.

Стильные, современные и многофункциональные цифровые видеодомофоны

• Как выбрать камеру видеонаблюдения для улицы?
• Можно ли в России снимать скрытой камерой?
• Современные системы видеонаблюдения: как передаются и где хранятся видеозаписи?

Фото: компании-производители

Как установить домофон в частном доме

Установка домофона в частном доме обычно сопровождается большими сложностями, чем в квартире или подъезде, поэтому требует продуманного и надежного решения. Какого бы типа устройство вы не выбрали для установки, вам потребуется:

• Подготовить место и установить панель вызова у входной калитки на участок;
• Выбрать наиболее удобное место для монтажа консоли управления домофоном в доме, то есть, определиться, в каком помещении вам наиболее удобнее будет разговаривать с посетителями;
• Обеспечить подключение к электросети центральной консоли;
• Соединить консоль и панель вызова проводами по схеме, прилагаемой к домофону;
• Проверить, а при необходимости, настроить систему.

В большинстве случаев самым сложным и трудоемким процессом оказывается именно прокладка кабеля коммутации центрального блока управления и вызывной панели, поскольку удаление калитки от дома может быть значительным.

В зависимости от конструкции самого домофона и подключаемого исполнительного механизма замка, может также потребоваться подведение к калитке питающих кабелей, обеспечивающих достаточную мощность тока для управления исполнительным механизмом.

Как правило, для подключения вызывной панели и ее нормальной работы вам потребуется четырехжильный кабель, по двум проводам которого подается напряжение питания, а два используются в качестве сигнального. В большинстве случаев для этих целей можно использовать восьмижильную витую пару, которая прокладывается воздушной линией или укладывается под землю в пластиковый или металлический гофр.

Подземная укладка кабеля подключения домофона более трудоемкая, однако она дает большую надежность, ее сложнее обнаружить и повредить специально

Особое внимание также следует уделить и монтажу вызывной панели, которая должна быть прочно закреплена, например, на стойке калитки или ворот так, чтобы ее нельзя было легко вскрыть или повредить идущие от нее провода. При подземном способе прокладки кабеля сигнальные и питающие провода лучше скрыть в металлической трубе, которая уходит под землю по внутренней стороне несущей стойки ограждения

К установке внутренней панели управления требований практически нет, главное, чтобы вам удобно было пользоваться домофоном. Сигнальные и питающие провода лучше спрятать в короба или под штукатурку, если вы не планируете менять место установки консоли и проштробить стену не составит труда.

После установки и коммутации всех элементов домашнего домофона, его следует включить и проверить во всех режимах работы. Если вы выбрали модель с электронным ключом, придется также запрограммировать мастер-ключ и несколько ключей по числу жильцов дома.

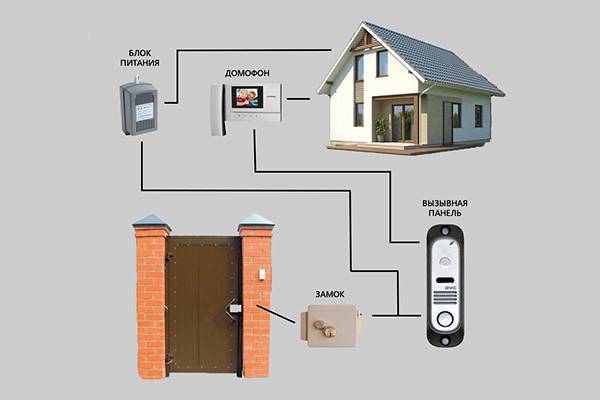

Видеодомофоны для частного дома: комплектация и принцип работы

Стандартный видеодомофон, предназначенный для использования на территории частного дома, состоит из следующих элементов:

• базовый блок, который располагается внутри помещения и оснащен дисплеем;
• панель, которая устанавливается снаружи и в комплект которой входит видеокамера;
• электронный замок, который срабатывает в результате воздействия ключ-карты.

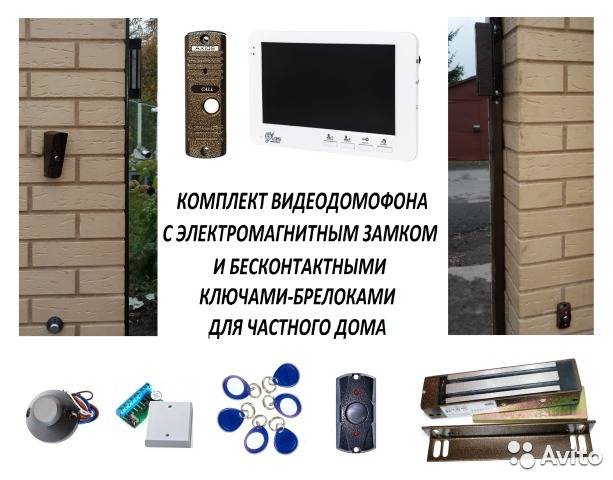

Один из видов комплектации видеодомофонов

Базовый блок обычно устанавливают на стене в прихожей или в любом другом помещении, из которого вы хотите иметь обзор. Многие предпочитают проводить установку устройства на кухне, утверждая, что так удобнее. Управление может осуществляться двумя различными способами: стандартными кнопками или при помощи сенсорной панели.

Что же касается таких составляющих как видеокамера и панель, то нужно понимать, что это два отдельных элемента, которые просто расположены в одном корпусе. Но нередко для того чтобы увеличить имеющийся обзор, подключают дополнительные камеры, расположенные в других местах, например, за воротами или просто на территории участка.

Базовый блок видеодомофона чаще всего устанавливают на стене в прихожей

Что же касается вызывной панели, то на ее поверхности располагается специальная система, которая отвечает за считывание цифрового кода, которым оснащена каждая ключ-карта. Рядом расположена кнопка вызова и динамик для гостей дома

Чрезвычайно важно, чтобы на линзе камеры, а также на всем наружном блоке имелось антивандальное покрытие

Разновидности электронных замков для видеодомофонов

Перед тем как купить комплект видеодомофона, необходимо обратить внимание на то, какой вид электронного замка предусмотрен в данном случае. Существует всего два варианта:. электромагнитный замок, который состоит из металлической пластины и сердечника

В данном случае запирание двери осуществляется при помощи магнитного поля катушки. Открывания производится только в результате нажатия соответствующей кнопки или сигнала от ключа. Работа такой системы не прекращается за счет системы резервного питания даже в том случае, если подача электропитания к прибору была нарушена;

электромагнитный замок, который состоит из металлической пластины и сердечника. В данном случае запирание двери осуществляется при помощи магнитного поля катушки. Открывания производится только в результате нажатия соответствующей кнопки или сигнала от ключа. Работа такой системы не прекращается за счет системы резервного питания даже в том случае, если подача электропитания к прибору была нарушена;

Дверной блок видеодомофона предназначен для наблюдения за входной зоной

электромеханический замок – немного иная конструкция, которая оснащена ригелями. Такая конструкция позволяет осуществлять открывание двери при помощи обычного ключа. При этом замок отлично функционировать не только при отсутствии питания, но даже в том случае, если была нарушена работа блока бесперебойного питания.

Стоит отметить, что когда речь идет об установке видеодомофона в частном доме, пользователи чаще отдают предпочтение моделям с электромеханическим замком. Благодаря отсутствию необходимости устанавливать источник дополнительного питания, а также более высокому уровню надежности, этот вариант занимает лидирующую позицию. Электромагнитные системы чаще приобретаются для установки в многоквартирных домах, где вопрос о повышенном уровне безопасности стоит не так остро, а открывание двери производится в разы чаще.

Составляющие видеодомофона

Приспособление состоит из двух важных узлов: наружной вынесенной вызывной панели и внутренней (мониторной) видеоаудиопанели, обычно соединенных между собой по 4-проводной линии.

В дополнение к видеодомофону также идут: электромагнитный или электромеханический замок для двери со специальным контроллером, который управляет им, внутренняя кнопка выхода. В некоторых случаях подключают еще добавочные обзорные камеры.

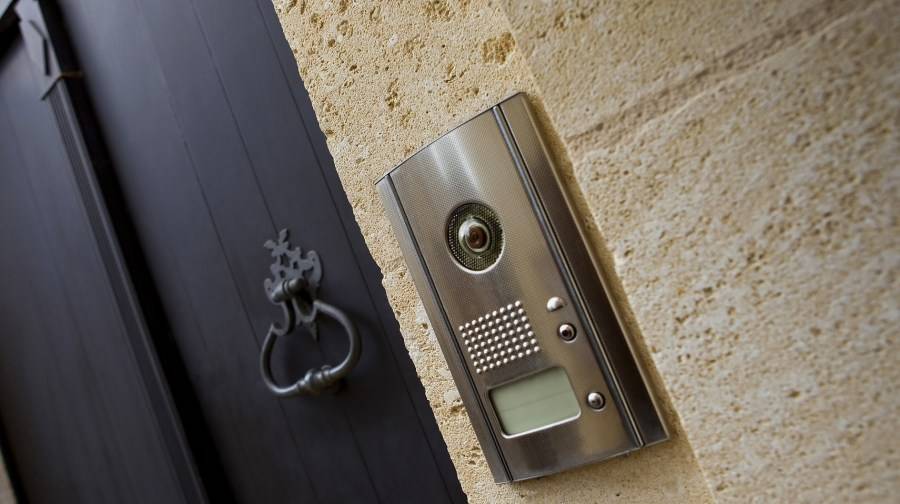

Вынесенная вызывная часть объединяет в одном прочном корпусе: громкоговоритель с чувствительным микрофоном и динамиком средней мощности, кнопку вызова, черно-белую или цветную видеокамеру хорошего разрешения, инфракрасную подсветку. Также может дополняться датчиками тепла и движения. Вызывную часть можно установить непосредственно на входной двери или рядом с ней на стене. С видеодомофоном может идти в комплекте несколько таких узлов (к примеру — на входной двери в подъезд, на решетке лестничной клетки, непосредственно на двери квартиры). Питание осуществляется от основной внутренней видеоаудиопанели. Приспособление сохраняет работоспособность при широком диапазоне наружных температур от -40 до +50 градусов по Цельсию.

Вынесенные вызывные блоки делятся по нескольким параметрам:

1. типу встроенной видеокамеры (цветная или черно-белая) и ее техническим характеристикам (разрешению, дальности и углу обзора);
2. способу монтажа (врезные или накладные) и месту расположения (внутри помещения или на улице);
3. степени и качеству защищенности (лучше антивандального образца);
4. количеству видеомониторов, которые возможно к нему подключить;
5. производителю и совместимости работы с отдельными элементами другой торговой марки.

Внутренняя часть включает в себя цветной или черно-белый видеомонитор и переговорное устройство, которое встраивается в его корпус или выносится отдельно в специальную аудиотрубку.

Основные внутренние комплектующие системы — видеомониторы – различаются по следующим признакам:

1. типу изображения — цветному или черно-белому;
2. размеру экрана по диагонали и его разрешению;
3. наличию отдельной аудиотрубки или встроенного переговорного устройства;
4. совместимости с другими домофонами (подъездными многоабонентскими цифровыми или координатными аналоговыми типа «Метаком», «Визит»);
5. количеству видеокамер, которые возможно подключить к устройству;
6. объему встроенного и дополнительного блока памяти;
7. предприятию-производителю.

2 Eplutus EP-2233

Лучшая комплектация устройства Страна: Китай Средняя цена: 6800 руб. Рейтинг (2019): 4.9

Очень качественный видеодомофон от компании Eplutus, сильной стороной которого является баланс между ценой и высоким качеством исполнения. В корпус устройства встроен 7-дюймовый LCD-дисплей разрешением 480х272 – не лучший вариант для модели такого калибра, но, в целом, хватает. Имеется масса пользовательских настроек, среди которых возможность задания мелодии оповещения, громкости звука, яркости.

Но главный плюс Eplutus EP-2233 заключается в комплектации. Помимо «домашней» панели управления в сете предусмотрено наличие антивандальной вызывной панели – не самой дорогой, но вполне пригодной для использования в условиях частного дома. Из недостатков пользователи отмечают не самый большой угол обзора камеры (всего 53 градуса), простенький дизайн и периодически выходящую из строя систему подсветки дисплея. В остальном жаловаться не на что, ибо комплектация и функционал сглаживают все негативные нюансы от эксплуатации.

Принцип их работы

В частном жилье, загородном особняке или коттедже установка прогрессивного устройства иногда даже более полезна, чем на двери подъезда в многоэтажке. Цель обустройства собственного жилья – максимально возможное уединение, отсутствие посторонних глаз, вынужденного общения с посторонними. Особенность индивидуальных строений – в возможности огородить забором собственную территорию:

1. Это означает, что для отпирания стандартных запоров на калитке, придется не только преодолевать определенное расстояние, но и узнавать о том, кто пришел, и с какой целью, уже непосредственно перед воротами.
2. Изгородь, возведенная для охраны земельного владения, даже самая высокая и прочная, не всегда – гарантия безопасности – умелые взломщики и потенциальные злоумышленники легко находят в ней уязвимые места или способы преодоления.
3. Установка видеонаблюдения поможет вовремя заметить нехарактерную активность у забора, посторонних людей поблизости.
4. Домофон на калитку в частный дом – позволит заранее увидеть нежеланного посетителя или отпереть ее незамедлительно, если гость приятный или ожидаемый.
5. Независимость от мнения других жильцов подъезда – еще один весомый аргумент: хозяин частного дома может выбрать подходящий тип устройства самостоятельно, руководствуясь только собственными потребностями и соображения, состоянием финансов, эффектами, которые он хочет получить за свои средства.

Причины сегодня устанавливать домофоны на калитку частного дома

Ничем не отличается от стандартной модели, используемой в многоэтажном доме, исключение составляет только отсутствие необходимости набирать номер квартиры – есть всего одна кнопка вызова. Нажатие кнопки подает сигнал, который поступает на контроллер. В зависимости от вида конструкции, он считывается примитивным устройством или видеокамерой. С последней передается на монитор, где и визуализируется для хозяина, у которого есть кнопка для открывания дверей. Все это создает удобства в использовании, которые в состоянии оценить только домовладелец.

Схема подключения вызывной панели

Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.

Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.

Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.

Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:

Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.

Провода, подписанные как “замок”, подключаете в любой последовательности.

Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:

Ошибка №5
Старайтесь здесь избегать скруток, с последующим применением изоленты.

Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.

Немного ликбеза о видеодомофонах

Классический видеодомофон состоит из двух частей. С наружной стороны двери устанавливается вызывная панель с кнопкой вызова, микрофоном, аналоговой или цифровой видеокамерой и лампой ночной подсветки. Изнутри — монитор с аналоговым или цифровым экраном и трубкой ответа на вызов.

Но это если вы сами устанавливаете видеодомофон в частном доме или на даче. В многоквартирном доме же приходится исхитряться. Например:

• подключать трубку к общей вызывной панели на двери подъезда через блок сопряжения, а видеокамеру отдельно ставить над дверью квартиры;
• подключать монитор и к вызывной панели на двери подъезда, и к общедомовой видеокамере, установленной на входе в подъезд;
• подключать к одному монитору сразу две вызывные панели (на двери подъезда и на двери квартиры — вместо дверного звонка);
• подключать к нескольким мониторам вызывную панель с электрозамком (если у вас «карман» на несколько квартир).

Все элементы, которые могут входить в видеодомофон. 1 — панель ответа и блок сопряжения; 2 — вызывная панель на несколько квартир с камерой и электрозамком; 3 — вызывная панель для отдельной квартиры с кнопкой вызова и камерой; 4 — видеокамера в подъезде; 5 — вызывная панель на двери подъезда.

Поэтому рекомендовать лучшие видеодомофоны для квартиры очень сложно! Ведь их конструкция напрямую зависит от того, как у вас организован вход в дом, в вашу собственную квартиру, а также видеонаблюдение в подъезде. Проще всего жильцам элитных домов — у них во многих случаях на двери подъезда стоит вызывная панель с камерой, и достаточно просто подключиться к линии.

Но мы все-таки попытались отобрать самые хорошие модели. Узнайте, можно ли установить их на вашу дверь!

4 Dahua DHI-VTH5221D

Оптимальный вариант для создания сети слежения Страна: Китай Средняя цена: 16000 руб. Рейтинг (2019): 4.7

Цветной монитор диагональю 7 дюймов дает очень четкую картинку. Трубки у видеодомофона нет, разговор с посетителем происходит по громкой связи. Очень функциональная модель с информативным и интуитивно понятным в управлении экраном. С него можно дистанционно управлять электрическим замком, включать записи на карту памяти до 32 Гб или включать режим «не беспокоить». Модель оснащена журналом, в котором хранятся все принятые вызовы.

Эта модель больше подходит для коммерческих, нежели для частных объектов, так как рассчитана на подключение дополнительных модулей – до 32 32 IP-камер, 8 вызывных панелей и пяти мониторов. Этот видеодомофон лучше рассматривать как отдельную составляющую одной большой системы слежения. Пользователи хорошо отзываются о видеодомофоне Dahua, пишут о его функциональности, надежности и отличном изображении. В качестве дополнительного преимущества они указывают на стильный дизайн.

Виды домофонов без проводов для домов и коттеджей

Модели видеодомофона выпускаются в соответствии с массой требований. Поэтому и классификаций устройств существует множество. Основное деление по типу монтажа.

Встраиваемые влагозащищенные для калитки и забора

Речь о вызываемой части. Плюс – более высокая безопасность, снять такое устройство довольно сложно. Тем более, что такое приспособление должно быть влагозащищенным.

Для монтажа встраиваемого прибора в стене, заборе или калитке должна быть сформирована ниша, в которую закрепляют монтажную коробку, а уже в нее устанавливают блок.

Накладной

Закрепляется непосредственно на поверхности стены, ворот, опорного столба. Монтаж такой модели намного проще.

По характеристикам монитора:

• черно-белый – что, кстати, не говорит о низком качестве аппарата и мало сказывается на цене;
• цветной – передает близкое к оригиналу изображение.

Стандартное разрешение видеокамеры в аппарате 0,3 Mn. Угол обзора, как правило, составляет 55–75 градусов. Однако для уличных домофонов, где широкий угол обзора крайне важен, рекомендуется выбирать модели с углом обзор не менее 100 градусов. Про установку кодового замка на калитку читайте в этом материале.

Беспроводные видеодомофоны могут работать с запирающими устройствами, но только те из моделей, которые такую опцию предоставляют. Безусловным удобством является возможность управлять открыванием двери или ворот на расстоянии, не используя пульт или ручной механизм управления. Рекомендуем также материал про gsm сигнализацию для дачи.

Прибор подсоединяют к следующим типам замков:

Приемная панель в этом случае оснащается дополнительной кнопкой открывания. Жильцы загородного дома для открывания используют магнитные ключи, цифровой код, биометрические данные и так далее. О том какова цена  электромагнитного замка указано здесь.

Беспроводной видеодомофон может иметь и другие дополнительные функции:

• ИК-подсветка – позволяет видеть посетителя даже в полной темноте;
• датчик движения – устройство монтируется на высоте 2,5–3 м.
• модели с подключением к Интернет или Wi-Fi позволяют владельцу просматривать записи домофона в режиме он-лайн;
• аппараты выпускаются с разным количеством каналов, поэтому есть варианты, когда домофон обслуживает две видеотрубки: сигнал принимают оба устройства одновременно, но после ответа с одной трубки, вторая отключается. А есть модели, где возможен перевод изображения на компьютер или телевизор с функцией «окна».

При регистрации движения видеодомофон автоматически фиксирует посетителя, даже если последний так и не осуществляет вызов.

Популярные производители

Производителей электронных охранных аппаратов много, и каждый из них старается выделиться среди конкурентов, чтобы привлечь к своей продукции внимание потребителя. Среди пользователей существует рейтинг домофонов для дома

Поскольку клиенты считают, что видеодомофоны больше подходят для частного сектора, то топ лидеров выглядит так:

• Anxing;
• Caiyan;
• Eplutus;
• Falcon Eye;
• Slinex.

Аппараты фирмы Anxing подойдут тем пользователям, которые моде предпочитают качество и надежность. Домофоны от производителя оснащены черно-белым экраном, а двери блокируют при помощи электромеханического замка.

Компания Caiyan считается производителем надежной техники, которую может себе позволить человек с любым достатком. Внутренняя панель последних моделей системы оснащена цветным экраном, не имеет трубки, а вызывная область подсвечивается инфракрасной подсветкой.

Домофоны Eplutus подойдут как любителям монохромного экрана, так и тем, кто желает видеть мир в цвете. Аппараты могут быть как с трубкой для переговоров, так и без нее.

Репутация производителя охранного оборудования с грозным названием Falcon Eye, или «Глаз сокола», проверена временем, так как копания находится на рынке 14 лет. Ее продукцию специалисты относят к средней по стоимости, но высокой по качеству. Внутренняя панель оснащена экраном, а система позволяет установить несколько видеокамер, что расширяет возможность наблюдения за происходящим снаружи. Аппараты Falcon Eye бывают как проводными, так и без кабеля.

Тем, кто любит красивые формы и нуждается в защите жилища, подойдут домофоны компании Slinex. Фирма на рынке с 2005 г. и за это время завоевала доверие многих владельцев частных домов. Дисплеи Slinex последнего поколения — цветные, а аппараты обладают встроенной памятью, что облегчает распознавание злоумышленника в разных жизненных ситуациях. Внутренние панели оснащены громкой связью, а внешняя часть выдерживает ощутимый перепад температур.

Коммутация проводки

Важный момент процесса монтажа – это фиксация и подключение замка, электрической части. Ее следует монтировать под землей или с максимальной защитой, тщательно закрывая и защищая от неблагоприятных условий все провода. Это позволит предотвратить нарушение коммутации.

Подземная прокладка должна проводиться в кожухе, чтобы кабели не отсырели, не повредились. Лучше всего для этого взять металлическую трубу.

Панель внутри монтируется рядом с выходом, на уровне глаз взрослого человека.

Каждая клемма характеризуется своим назначением, в связи с чем при подключении обязательно учитывается, какой присоединяется какой провод. Все действия выполняются поэтапно. Сначала соединяется один провод со своей клеммой – на внутреннюю, потом на наружную панель. Затем следующий провод и так далее, чтобы все коммутаторы оказались надежно и правильно зафиксированными. После завершения подключения обязательно проверяется работа домофона.

Критерии выбора беспроводного видеодомофона

Принцип работы беспроводного видеодомофона заключается в том, что вместо проводов, видео- и аудио сигнал, а также команды управления передаются с помощью компактных передающих устройств. Кроме передатчиков в основном блоке и вызывной панели находятся так же приёмники. Передача сигналов ведётся на частоте 2,4 ГГц, поэтому работающие бытовые электронные устройства не влияют на работу видеодомофона. Внешне вызывная панель, как и основной блок с монитором, мало чем отличаются от обычного видеодомофона. Единственное отличие – это короткие стержни антенн.

Поскольку передатчики в видеодомофон устанавливаются маломощные, расстояние между вызывной панелью и базовым блоком не должно быть слишком большим. Оно указывается в паспорте на изделие и обычно не превышает 50-60 метров. Стоит также отметить, что каждая кирпичная или бетонная стена уменьшает дистанцию передачи на 15-20 метров.

В состав беспроводного домофона с камерой входят следующие элементы:

• Внешняя панель;
• Электронный замок;
• Внутренний блок с монитором;
• Блок питания наружной панели и замка.

Внешний блок. Частный дом подразумевает наличие территории, где въездные ворота с калиткой находятся на некотором отдалении, но применение беспроводной системы избавит хозяина от необходимости копать траншею и прокладывать видеодомофонный кабель к блоку вызывной панели. Этот блок, как правило, имеет антивандальное исполнение. Он устанавливается на высоте от 140 до 170 см. С помощью вызывной панели, человек, пришедший с визитом, посредством нажатия кнопки «Вызов» информирует о себе хозяев дома. Гость виден на экране монитора – с ним можно пообщаться и дистанционно открыть электронный замок и пропустить визитёра внутрь. Камера вызывной панели имеет светочувствительный элемент с разрешением 0,3-2 MP, что вполне достаточно для хорошего качества изображения на экране монитора.

Замок. В беспроводной видеодомофон для частного дома можно установить любой тип электронного замка. Электромеханический замок считается более надёжным, особенно если ригеля выдвигаются не электромагнитом, а электромотором через червячную передачу. Такой замок подойдет не только для калитки на воротах, но и для входной двери в дом. Открыть его путём отжатия ригелей практически невозможно.

Для того чтобы члены семьи могли беспрепятственно пройти на территорию, на вызывной панели имеется картридер для магнитных карт или считыватель кода с электронных ключей типа «Touch Memory».

Блок управления. Основной блок включает в себя монитор, аудиоканал, организованный в виде трубки или по принципу «Hands Free», кнопку управления замком и приёмопередающий модуль. Размеры монитора варьируются от 3,5 до 10 дюймов. Цветной монитор обычно выполнен по LCD технологии и имеет все необходимые регулировки. Некоторые модели видеодомофонов высокого класса могут иметь два монитора. Это удобно при большом числе комнат. Блок питания, обеспечивающий работу вызывной панели и электронного замка, обязательно должен иметь встроенный аккумулятор, который будет обеспечивать работу устройства при пропадании основной сети. Такой же аккумулятор имеется и у основного блока.

Схемы подключения БУЗ и электромеханического замка

Возвращаемся непосредственно к схеме подключения БУЗ. Заводите кабель КСПВ внутрь замка.

Если там на клеммах есть заводские жилы, удалите их. Далее размещаете внутри блок управления замком и подключаете к нему провода:

Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.

Если у вас БУЗ с тремя проводками, то здесь схема подключения будет выглядеть вот так:

На два провода нужно подать питание “+” и “-”(GND), а третий вывести непосредственно на клемму замка. При этом на минусовой провод еще подключается один из выводов “замок” с вызывной панели.

После всех описанных работ подключаете панель видеодомофона к розетке и проверяете работоспособность системы. Настройки осуществляются согласно инструкции вашей модели.

Чтобы самостоятельно выйти из дома через калитку (в том числе, когда нет света), нажимаете на замке на специальную кнопку. Она обеспечивает открывание механизма.

Если вам при монтаже потребуется перевернуть язычок замка (зависит от расположения и направления открывания калитки), нажимаете на него рукой и вытаскиваете со штока концевой шплинт.

После этого, ослабив пружину, но не выдвигая шток до самого конца, поворачиваете язычок вокруг своей оси. Задвигаете шток на свое место и шплинтуете.

Не забывайте, что все подобные системы — это, по сути, защита от добрых людей. Если нехороший человек (вор), захочет проникнуть через калитку, ему будет достаточно сдернуть вызывную панель и замкнуть пару нужных проводков.

Поэтому не пренебрегайте остальными системами безопасности, либо выключайте домофон, когда уезжаете из дома.
