Провод ПВ1
Круглый тип сечения, изоляция ПВХ, медь, 1 жила.
Температура, как у остальных кабелей — от -50°C до +70°C, выдерживает вибрацию и химические раздражения, влажность — до 100%. Изоляция предложена в разной гамме.
Сфера действия: трансформаторы, щиты, электрооборудование. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.
Прокладывается под землей и снаружи, в кабельных канавах. Материал беззащитен перед солнечными лучами.
Величина изгиба не менее 10 – кратного диаметра провода. Бухты от 100 метров. Провод АПВ – модификация ПВ1, но жила из алюминия.
В чем различия между кабелем и проводом
Одни и те же проводники электричества могут назвать кабелем, проводом или шнуром. При этом, по правде говоря, не особо утруждают себя правильностью формулировки как покупатели, так и некоторые продавцы.
Провод – основа
По определению, проводом считаются одна или несколько токоведущих жил, которые соединяют два участка электрической цепи. Жилы могут быть одно и многопроволочными, голыми или изолированными и различающимися по прочим характеристикам. Также есть отдельная категория защищенных проводов, которые легко спутать с кабелем, благодаря наличию внешней оболочки – у них каждая жила имеет свою изоляцию, а все вместе снаружи дополнительно закрывается кембриком из полимеров или подобных материалов.
Голые провода в бытовых условиях практически не применяются – их чаще используют для передачи электроэнергии по воздушным линиям и в прочих местах, куда человек без допуска не попадает.
Изолированные провода сами по себе в быту используются слабо – больше они применяются внутри различного электрооборудования или в электросети электромобиля.
Кабель – сборная конструкция
По структуре кабель похож на защищенный провод – это одна или несколько токоведущих жил, каждая из которых в своей изоляции, плюс еще один изоляционно-защитный наружный слой из полимеров, пластика или резины.
Главное отличие кабеля от провода надо искать внутри – если у последнего наружная оболочка это просто трубка, то у кабеля дополнительно заполняется пространство между токоведущим жилами – нитками, лентами или мелованным составом. Это предотвращает слипание жил, которые могут немного смещаться друг относительно друга при сгибании кабеля, что упрощает его монтаж и дальнейшее обслуживание.
Дополнительно выделяются бронированные кабели – у них несколько слоев наружной изоляции, между которыми есть защита от механических повреждений в виде оплетки или перевитых металлических лент.
Шнур – гибкость
Основное применение электрических шнуров – подключение бытовых электроприборов к сети. Они должны обладать повышенной гибкостью и устойчивостью к многократным изгибаниям, поэтому в шнурах используются медные многопроволочные жилы общим сечением до 4 мм².
Чтобы избежать перерасхода меди при производстве устройств, сечение шнуров подбирается в зависимости от мощности подключаемых приборов. Для мелких электроприборов, наподобие электробритвы, это будет 0,35 мм², телевизорам достаточно 0,5 мм², а устройствам с электродвигателем – от 0,75 мм².
По длине у шнуров нет строгих норм, но чаще всего это 1, 1.5, 2, 3.5, 4 и 6 метров. Часто электроприборы комплектуются шнурами с неразборными (одноразовыми) вилками, а для некоторых устройств под наружную изоляцию вплетается армирование для повышения механической прочности. Если придется менять электрический шнур на устройстве с нагревательными элементами: утюг, бойлер, чайник или электроплитка – надо учитывать, что изоляция должна быть с повышенной термостойкостью.
Как итог – основные различия
Самостоятельная и отдельная единица это провод – голый или изолированный. Несколько изолированных проводов, собранных в пучок и скрученных между собой это тоже провод, но многожильный. Если сверху многожильного провода есть дополнительная изоляция, то это защищенный провод. Если между жилами защищенного провода есть дополнительные элементы: армирующие нити, мелование или часть внешней оболочки «утоплена» между проводами, то это уже кабель. Гибкий провод или кабель, сделанный для подключения к сети электроприборов, называется шнуром.
Структурная основа кабельного изделия
Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.
Классическое исполнение:
- Изоляция кабеля.
- Изоляция жилы.
- Металлическая жила – сплошная/пучковая.
Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, – пропускная способность, определяемая поперечным сечением жилы. На этот параметр оказывает влияние строение – сплошное или пучковое.
От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.
Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода
Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.
Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.
Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.
Компьютерные кабели
По аналогии с телефонами здесь используются два основных вида проводов – для соединения конечных абонентов с распределительным устройством и подключения последнего со всемирной паутиной.
Оптоволокно, применяющееся для передачи данных на большие расстояния, не является электрическим кабелем, так как по нему идет не электрический ток, а световые импульсы, которые еще надо преобразовать в электрические. Для подключения таких проводов нужно специальное оборудование и персонал высокой квалификации, поэтому в быту они практически не используются.
Витая пара. Провод, хорошо знакомый пользователям сети интернет – именно такой кабель приходит к компьютеру и подключается к его сетевой карте. Конструктивно представляет собой восемь токоведущих жил, попарно скрученных между собой. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и в зависимости от классификации провода все вместе они могут покрываться дополнительными защитными и экранирующими слоями:
- UTP – все провода попарно скручены между собой, а сверху закрыты только внешней оболочкой;
- FTP – под внешней оболочкой есть экран из слоя фольги;
- STP – кабель с двойным экранированием. Отдельный экран есть на каждой витой паре и все вместе окружено оплеткой из медной проволоки;
- S/FTP – тоже двойное экранирование, только здесь применяется экран из фольги.
Компьютерные
Компьютерные кабели и их разновидности изготавливаются для формирования компьютерных сетей, для подключения ПК к интернету либо связи машин между собой. Наиболее известная многим специалистам модификация — витая пара. Выполняется из ряда перевитых попарно проводков для эффективности приема/передачи сигналов.
Такая разновидность провода подразделяется на 2 главных конструкционных типа — медный и оптический. Второй обладает наибольшей пропускной возможностью и стабильностью по отношению к внешним помехам. При этом медная «витая пара» все же чаще используется для домашних и офисных локальных сетей.
Электроэнергия необходима всегда и повсюду, без нее не будут работать многие приборы и устройства, которые делают жизнь современного человека более многообразной и интересной. Передача электрической энергии потребителям совершается с применением электрокабеля и каждый грамотный электрик должен уметь знать и различать виды электрических проводов и кабелей.
Различие проводников по материалу
Главными материалами, из которых создаются разные типы проводов, являются медь и алюминий. Реже жилы делаются из стальной проволоки. Виды кабелей и проводов и их назначение зависят от свойств, характеристик и положительных качеств того или иного материала.
Алюминий
Кабель с алюминиевыми жилами
Жилы, выполненные из алюминия, стали настоящим открытием в электротехнике. Алюминий является четвертым материалом по уровню электропроводности после серебра, меди и золота. Это позволило удешевить производство кабелей и сделать электрификацию проще.
К преимуществам можно отнести:
- дешевизну;
- химическую устойчивость;
- малый вес.
Недостатки:
- хрупкость;
- разрушение защитной оксидной пленки под действием температуры;
- сложность пайки;
- ухудшение электропроводности из-за наличия примесей;
- небольшой срок службы.
Медь
Медные жилы в кабеле
Медные проводники отличаются высокой электропроводностью. Другие преимущества:
- высокая гибкость;
- эластичность;
- Надежность;
- стойкость;
- легкость пайки и сварки;
- долгий срок службы.
Недостатки:
- стоимость;
- большой вес из-за высокой плотности;
- окисление контакта на воздухе – необходимо смазывать поврежденное место специальными средствами.
Кабели для передачи информации
RG-6
Предназначается для передачи сигналов электронной аппаратуры. Данный кабель коаксиальный, медная жила, которая имеет сечение 1 мм. Изоляция из полиэтилена.
Кабель RG-6
Кабель РК 75
Считается лучшим для передачи видеосигнала на различные антенны и видеокамеры. С помощью него можно передавать сразу несколько источников.
Кабель РК 75
Кабель РК 75 в разрезе
RG
У него существует множество разновидностей. Главная особенность – устойчив к температуре, и различным ударным нагрузкам.
Компьютерные кабели
Это те кабели, которые подключаются к компьютеру. Их возможности практически безграничны, собой представляют витые пары. Каждый имеет изоляции ПВХ, дополнительно такие кабеля могут оснащаться влагостойкими оболочками.
Витая пара
Витая пара схема
Можно выделить следующих представителей:
- UTP;
- FTP;
- S/FTP;
- STP.
Будет интересно: Как изолировать провод.
Типы проводов
В отличие от кабеля строение проводов намного проще. По ним проходит ток напряжением до 250 Вт. В зависимости от типа жил, покрытия и характеристик существует много видов проводов:
- ПБПП и ПУНП
- ППВ
- АПВ
ПБПП и ПУНП
ПБПП — провод плоской формы с цельной монолитной жилой. У ПУНП токопроводящие жилы многопроволочные. Защитная оболочка изготовлена из поливинилхлорида, белого цвета, иногда черного. Площадь сечения жил от полутора до шести миллиметров квадратных.
Применяется при подключении стационарных осветительных систем с напряжением до 250 Вт.
ППВ
ППВ — медный провод плоской формы. Внутри разделительные перемычки. Защитные оболочки выполнены из ПВХ. В составе две — три монолитные жилы, их сечение 0,75 — 6 мм2. Выдерживает напряжение до 450 Вт., влагоустойчив и стоек к химическим воздействиям.
АПВ
АПВ — провод округлой формы с алюминиевым наполнением. Жилы в поливинилхлоридной защите, монолитные (площадь сечения от двух с половиной до шестнадцати миллиметров квадратных) либо многопроволочные (с сечением от двух с половиной до девяти с половиной миллиметров квадратных).
Лучшими проводами для электропроводки в современном мире считаются провода с медным наполнением. При одинаковом сечении медный провод проводит большее количество тока, соответственно может дать большую мощность. Срок службы медной электропродукции дольше, чем у алюминиевых аналогов.
Марки, элементы конструкции.
| Марка силового кабеля | Материал жил А — алюминий М — медь | Материал оболочки А — алюминий С — свинец | Вид пропиточного состава В — вязкий Н — нестекающий | Защитный покров |
| ААГ | А | А | В | отсутствует |
| ААБл | А | А | В | Бл |
| ААБ2л | А | А | В | Б2л |
| ААБлГ | А | А | в | БлГ |
| ААБнлГ | А | А | в | БнлГ |
| ААШв | А | А | в | Шв |
| ААШнг | А | А | в | Шнг |
| АСГ | А | С | в | отсутствует |
| АСБ | А | С | в | Б |
| АСБл | А | С | в | Бл |
| АСБ2л | А | с | в | Б2л |
| АСБГ | А | с | в | БГ |
| АСБ2лГ | А | с | в | Б2лГ |
| АСКл | А | с | в | Кл |
| АСШв | А | с | в | Шв |
| АСБнлШнг | А | с | в | БнлШнг |
| СБ | М | с | в | Б |
| СГ | М | с | в | отсутствует |
| СБГ | М | с | в | БГ |
| СБл | М | с | в | Бл |
| СБ2л | М | с | в | Б2л |
| СБ2лГ | М | с | в | Б2лГ |
| ЦААБл | А | А | н | Бл |
| ЦААБ2л | А | А | н | Б2л |
| ЦАСБ | А | С | н | Б |
| ЦАСБл | А | с | н | Бл |
| ЦАСБнлШнг | А | с | н | БнлШнг |
| ЦСБ | М | с | н | Б |
| ЦСБл | М | с | н | Бл |
Для силовых кабелей с однопроволочными жилами в обозначении марки кабеля после цифр, указывающих сечение жилы, добавляют в скобках буквы «ож».

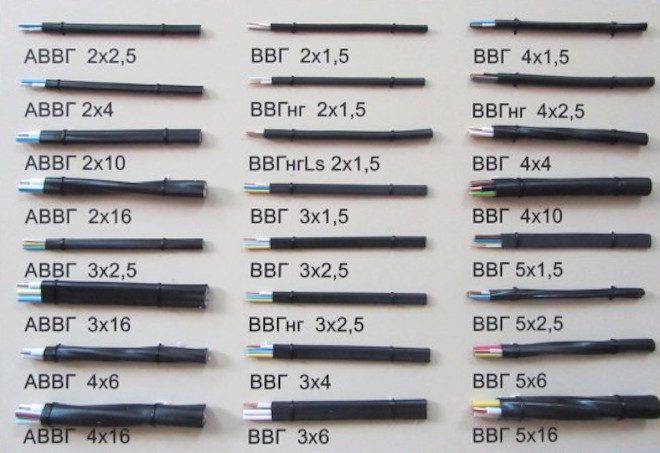

Провода электрические: силовые кабели и их разновидности
Что значит силовой кабель? Это толстый многожильный провод, способный выдерживать огромные нагрузки от потребителей всего дома. Как правило, его используют для подключения строений к городской энергетической системе – внутри помещений он используется редко, поэтому о нем мы поговорим кратко. Существует достаточно много типов электрических силовых кабелей – в основном это ВВГ во всех его различных модификациях.
- ВВГ – это универсальные силовые кабели, которые могут применяться при широком диапазоне температур и влажности, достигающей 98%. Это довольно прочный на разрыв и стойкий к агрессивным условиям эксплуатации кабель с медными жилами и поливинилхлоридной изоляцией.
- АВВГ – обладает теми же характеристиками, что и ВВГ, но, в отличие от него, имеет алюминиевые токопроводящие жилы.
- ВВГп – маленькая буква «п» в маркировке этого электрического кабеля означает то, что он имеет плоские жилы.
- ВВГз – буковка «з» указывает на то, что в этом кабеле пространство между отдельно изолированными жилами заполнено жгутами из ПВХ или резиновым наполнителем.
- NYM – предназначен для прокладки осветительных и силовых сетей. Максимальное сечение такого кабеля может достигать 16 квадратов. Его преимущества заключаются в высокой влагозащищенности и термоустойчивости. В качестве недостатка можно выделить неустойчивость к воздействию солнечного света – эти виды электрических проводов и кабелей необходимо прятать.
- КГ – кабель гибкий. Имеет витые медные жилы и используется для передачи переменного электрического тока напряжением до 660В с частотой 400Гц. В большинстве случаев применяется для подключения к сети электропитания мощных потребителей (сварка, тепловые пушки и т.д.)
- ВББШв – предназначен для подключения стационарных установок, в том числе и небольших, отдельно стоящих домов. Обладает отличными характеристиками и выдерживает высокие температуры и влажность до 98%.
- АВББШв – то же самое, что и предыдущий кабель, только имеет алюминиевые токопроводящие жилы.
- ВББШвнг – две последние буквы «нг» говорят о том, что это негорючий кабель.
ВББШвнг-LS – последняя приставка указывает на то, что этот кабель не выделяет токсичных веществ при нагревании.
В большинстве случаев все силовые кабели изготавливаются в двойной изоляции и имеют наружную защиту от механических повреждений в виде изоляции ТПЖ. Также она делается для того, чтобы предотвратить проникновение воздуха к силовым жилам, воспрепятствовав тем самым их горению.
Типы проводов
В отличие от кабеля строение проводов намного проще. По ним проходит ток напряжением до 250 Вт. В зависимости от типа жил, покрытия и характеристик существует много видов проводов:
- ПБПП и ПУНП
- ППВ
- АПВ
ПБПП и ПУНП
ПБПП — провод плоской формы с цельной монолитной жилой. У ПУНП токопроводящие жилы многопроволочные. Защитная оболочка изготовлена из поливинилхлорида, белого цвета, иногда черного. Площадь сечения жил от полутора до шести миллиметров квадратных.
Применяется при подключении стационарных осветительных систем с напряжением до 250 Вт.
ППВ
ППВ — медный провод плоской формы. Внутри разделительные перемычки. Защитные оболочки выполнены из ПВХ. В составе две — три монолитные жилы, их сечение 0,75 — 6 мм2. Выдерживает напряжение до 450 Вт., влагоустойчив и стоек к химическим воздействиям.
Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала
Как правильно сделать скрутку проводов? Как сделать надежное и безопасное соединение своими руками (155 фото)
Монтаж проводки в доме своими руками: пошаговая инструкция как правильно провести электросеть в доме (фото + видео)
АПВ
АПВ — провод округлой формы с алюминиевым наполнением. Жилы в поливинилхлоридной защите, монолитные (площадь сечения от двух с половиной до шестнадцати миллиметров квадратных) либо многопроволочные (с сечением от двух с половиной до девяти с половиной миллиметров квадратных).
Лучшими проводами для электропроводки в современном мире считаются провода с медным наполнением. При одинаковом сечении медный провод проводит большее количество тока, соответственно может дать большую мощность. Срок службы медной электропродукции дольше, чем у алюминиевых аналогов.
Назначение электрических схем
Структурная схема
Ее можно назвать самой простой и понятной для восприятия. С помощью нее можно узнать, какие электроустановка работает и из каких основных компонентов она состоит. Вот так она выглядит на фото, как вы понимаете, работать с ней всегда просто и удобно. Да и во время ремонта она всегда будет выступать лучшим помощником для вас, ведь в любой момент можно все прочитать, даже если эта схема была составлена несколько десятков лет назад.
Функциональная
Такая схема по своему назначению практически ничем не отличается от представленной выше. Есть только одно существенное различие – в этой схеме более подробно описываются все составляющие любой цепи. Посмотрите, как выглядит схема функциональная на чертеже.

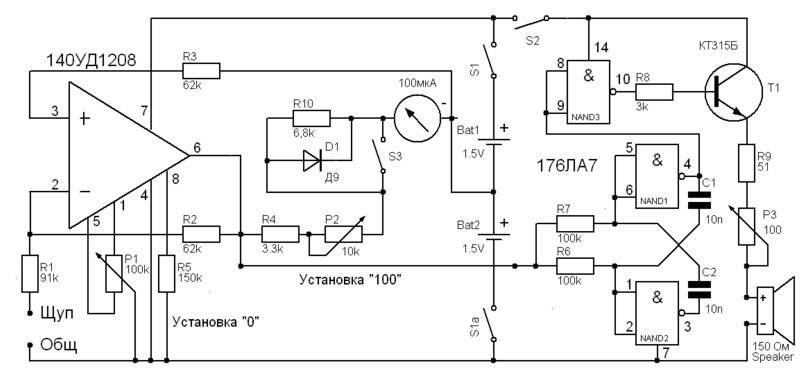

Принципиальная
Чаще всего принципиальная электрическая схема применяется в сложных распределительных сетях. Только она способна дать самое полное объяснение тому, как работает то, или иное электрооборудование. Она делится на два вида:
- Однолинейная.
- Полная.
Однолинейная дает понятие о том, как работают первичные или так называемые силовые сети, чертеж у нее довольно простой.
Полная принципиальная схема делится еще на два вида: развернутая и элементарная. В зависимости от сложности электромонтажных работ и делают определенные пояснения. Чтобы вы поняли всю сложность такой схемы, просто посмотрите на ее пример.
Монтажная схема
Ее можно обозначить, как самую популярную, только она может рассказать о том, как нужно делать проводку в доме и где находятся провода. На таком типе схемы обозначают точное расположение элементов цепи, основные способы их соединения и цветовую маркировку. Следующим образом она выглядит.
Предназначение у такой схемы одно – помочь человеку сделать ремонт в своем доме и указать место, где будут или уже проходят все провода.
Объеденная
Данная схема включает в себя сразу несколько типов (документов). Она используется только в крайних ситуациях, когда по-другому невозможно обозначить все важные особенности цепи. Как правило, она используется только на больших предприятиях профессиональными электриками. Так что, сильно в ее суть можете не вникать.
Вот мы с вами и рассмотрели основные типы и виды электрических схем, которые существуют на данный момент. Как вы понимаете, при составлении каждой схемы нужно читать дополнительную информацию, напомним, это только классификация, каждая из них наделена еще своими основными особенностями.
Похожая статья по теме: Защита кабелей и проводов от грызунов, кошек и собак.
Силовой кабель – классификация, конструкция, особенности, популярные марки
Под силовым кабелем понимается большая группа кабелей с различными конструктивными и электрическими характеристиками. Силовые кабели необходимы для передачи электроэнергии (3-х фазного тока)от источника до конечного потребителя. От подключаемого объекта и условий монтажа силового кабеля зависит выбор типа силового кабеля. К выбору силового кабеля нужно подходить очень тщательно. Обычно при строительстве тех или иных объектов составляется проект электрических сетей, в котором указываются требуемые характеристики кабеля исходя из количества подключаемых объектов, мощности, длины линии и множество других параметров в соответствии с которыми подбираются кабельные марки. В данной статье мы попробуем разобраться, какие силовые кабели бывают, охарактеризовать каждую группу силовых кабелей, в частности их применение, конструктивные особенности и наиболее популярные марки.
Кабель СИП
Шифр трактуют как «самонесущий изолированный провод». Он не боится столкновений с механикой. Его изоляция – сшитый полиэтилен, чаще применяется в качестве уличного кабеля для ЛЭП и отдельных ответвлений. Заменяет неизолированные шнуры А и АС.
начинается от от 25 руб./м.
Это алюмкабель с отсутствием общей изоляции. Сечение жил – 16 единиц, самое большое – 150 единиц. Маркировка не выдаёт численность жил – есть номенклатурный номер.
СИП-1 – это подводка из 2 жил, одна – нулевая несущая. Вариант со 2 по 4 – жилы с единичной нулевой несущей. Образец-4 состоит из 4 токоведущих прутов.
Монтаж СИП привлекает специфический инструментарий: кронштейны – анкеры с зажимами соединения и ответвления.
Изоляция электропроводки
Оболочка силового кабеля предназначена для изолирования изделий от внешних элементов здания. Покрытие не должно проводить ток.
Основные виды изоляции кабелей представлены покрытиями:
- из бумаги с пропиткой;
- из прочной резины;
- из поливинилхлорида;
- из полиэтилена.
В качестве изоляции могут использоваться полистирол, фторопласт, окись магния и т.д.
Конструкции кабелей, покрытых бумажными листами с оболочкой из алюминия и свинца, оптимальны для пропуска электрической энергии с напряжением 35 кВ (ГОСТ 18410-73). Изоляционные материалы с покрытием из алюминия не рекомендованы для производственных площадок с применением щелочных растворов. От агрессивных-щелочных сред защищает изоляция с покрытием из свинца.
Кабели с внешней резиновой изоляцией подходят для установки электрических сетей с постоянным напряжением до 10 кВ. Провода используются в трассах с разными уровнями электропроводки (ГОСТ 433-73). Изделия отличаются высокой гигроскопичностью, пластичностью. Конструкция провода снабжена прочной броней из стали, которая предотвращает деформирование.
Кабели с изоляцией из поливинилхлорида предназначены для выполнения электропроводки с номинальным напряжением 0,66-6 кВ (ГОСТ 16442-80). Материалы бюджетны, пластичны. При использовании добавок состав приобретает устойчивость к воздействию минусовых либо повышенных температур.
Внешняя изолирующая оболочка из сшитого полиэтилена (СПЭ) является усовершенствованным составом, отличается небольшой массой, долговечностью, стойкостью к воздействию влаги, термостойкостью.
Watch this video on YouTube
Полиэтилен предназначен в соответствии с плотностью для напряжения:
- 1 группы (6-35 кВ);
- 2 группы (45-150 кВ);
- 3 группы (220-330 кВ).
ЭЛЕКТРОПРОВОДКА В ДОМЕ И КВАРТИРЕ
Квартирная электропроводка не такая затратная в плане финансов, усилий и времени, как проводка в частном доме. В многоэтажных домостроениях к каждой квартире уже подведена электрическая сеть от общего распределительного щитка до вводного автомата.
Проводка своими руками в квартирах по силам многим и выполняется по такому приблизительному плану:
- Начинать следует с составления схемы.
- На основании схемы надо сделать разметку по стенам и рассчитать необходимое количество провода, кабеля, коммутационных аппаратов и фурнитуры.
- Далее идут монтажные работы – нарезание штроб, укладка в них проводников, установка коробок, выключателей и розеток, и соединение всех элементов.
- Заключительный этап – проверка работы собранной схемы.
Электропроводка в частном доме.
Электропроводку в частном доме тоже вполне реально сделать своими руками человеку, разбирающемуся в электричестве. Только имейте в виду, что она отличается от квартирного варианта, поскольку к ней предъявляются дополнительные требования.
Электроснабжение следует выполнять от сети напряжением 220 В или 380 В, с системой заземления TN-C-S. Запрещается прокладывать проводники по нагреваемым поверхностям, а также вблизи печи, дымохода или камина (это правило особенно актуально для сауны и бани).
Особенную сложность при прокладке проводки своими руками в частном доме представляет монтаж ввода. Сначала придётся обойти несколько учреждений для получения разрешения и технических условий.
Предстоят немалые работы по сборке распределительного щитка и прокладке вводной линии (рытьё траншеи для кабеля либо монтаж отпайки от воздушной ЛЭП). И только потом можно приступать к внутренней электропроводке по такому же плану, как описано выше для квартирного варианта.
Если не уверены, что вам под силу смонтировать надёжную и качественную эл. проводку в квартире или частном доме самостоятельно согласно требований ПУЭ, лучше пригласите специалиста. Помните о том, что 65 % от общего количества пожаров в электроустановках возникают в домашней электросети.
В начало
* * *
2014-2019 г.г. Все права защищены. Материалы сайта имеют исключительно ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.
В чем отличие кабеля от провода
Для того, чтобы понять в чем разница между кабелем и проводом, их нужно подробно рассмотреть. Что такое кабель мы уже знаем. Для более детального изучения пора познакомиться с его классификацией и разновидностями. В первую очередь идет их разделение на группы применения:
- силовые;
- монтажные;
- связи;
- управления;
- радиочастотные;
- оптические.
Силовые предназначены для передачи электроэнергии. Прокладываются стационарно и используются при подключении подвижных электропотребителей.
Обязательными элементами, входящими в состав кабеля являются:
- токопроводящая жила;
- ее изоляция;
- оболочка.
Изготавливаются из меди и алюминия. Напряжение питания – до 750кВ. Имеют долгий срок эксплуатации (30 лет). Наилучшая изоляция – из сшитого полиэтилена.
Монтажные служат для межприборного монтажа электрических устройств. Напряжение питания – до 500 В. Основной материал токонесущих жил – медь. Обладают устойчивостью в работоспособности при повышенных температурах.
Кабели связи используются в сигнализации и проводной связи. Например, волновод гофрированный коконообразный используется в радиотехнических и радиолокационных системах. Широко используются для междугородной, межобластной и городской связи.
Кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 В. По радиочастотным и оптическим носителям передаются энергия и сигналы на определенных радиочастотах или в оптическом диапазоне.
Кроме групп эти электрические проводники имеют еще ряд признаков, по которым их классифицируют. Сюда входят такие параметры, как изоляция, экранирование, количество токонесущих жил и их материал, из которого они изготовлены. Имеются еще ряд признаков подразделения кабелей. Классификация электротехнических изделий подробно расписана в стандарте ISO 11801 2002.
