Устройство вентиляционной решетки с клапаном обратной тяги

Устройство и монтаж вентиляционной решетки с обратным клапаном

Вентиляционные решетки с обратным клапаном – это отличное решение в вытяжных системах вентиляции помещений. Суть такова: загрязненный воздух принудительно движется наружу из помещения через вентиляционный канал, и своим давлением поднимает клапан. При отсутствии давления клапан под собственным весом опускается и предотвращает попадание воздуха извне внутрь помещения.

Несложно догадаться, что речь идет не о естественном вентилировании, а только о механическом, принудительного типа. Хотя заслонка устроена так, что она легко открывается и закрывается, естественный ход воздуха не в состоянии ее поднять. Разве что при наличии огромной силы сквозняков, что в условиях дома или квартиры не представляется возможным.

Основное отличие от похожего аналога – инерционных решеток – состоит в необходимости применения принудительной вентиляции. Как правило, такие конструкции чаще всего устанавливаются на выходе вентиляционной шахты под обычную кухонную вытяжку.

Из чего состоит решетка

Конструкция вентиляционных решеток с обратным клапаном очень проста и незатейлива. Можно выделить несколько частей:

• фланец для присоединения воздушного канала;
• неподвижная часть (решетка);
• подвижная часть (заслонка-клапан).

Сечение, в котором представлены подобные конструкции, обычно прямоугольное, но бывают и круглые варианты. Фланец для воздухоотвода всегда имеет круглое сечение. Разница состоит только в диаметре, который может быть от 110 до 150 мм.

Устройство и установка вентиляционных клапанов

Неподвижная часть выполняет две функции: декоративную (скрывает частично клапан) и защитную (защищает подвижную часть от механического воздействия чего-либо).

Сама заслонка представлена в виде прямоугольного или круглого лепестка, который открывается в одну сторону. Соединение с основным корпусом подвижное, но без привлечения каких-либо металлических деталей. Это делается специально для того, чтобы избежать коррозии металла и, как следствие, заклинивания в открытом или полуоткрытом состоянии.

Материал, из которого выполняется подобная решетка – пластмасса. Поскольку конструкция часто находится в зоне повышенной влажности, то применение металлических подвижных и неподвижных частей не рекомендуется.

Впрочем, в быту можно встретить самодельные решетки из оцинкованной стали. Но ручаться за их долговечную и безотказную работу никто не может.

Решетка с клапаном может устанавливаться в разных местах. К примеру, это может быть выход вентиляционного канала на наружной поверхности стены или даже внутри шахты вентиляции. Для крепления в конструкции предусмотрено несколько отверстий под саморезы. При фиксации внутри канала вентиляции входное отверстие дополнительно может запениваться монтажной пеной.

Перед тем, как это выполнить, нужно убедиться в правильном положении клапана. В случае если решетка установлена неправильно, то после окончательной заделке входа будет невозможно определить положение решетки. Вполне может случиться так, что клапан будет открытым всегда и таким образом будет не в состоянии выполнять свою функцию.

Таким образом, целесообразность установки подобной конструкции заключается в нежелании допускать приток воздуха с улицы или при неправильной работе вентиляционных ходов и каналов, когда у себя на кухне чувствуются посторонние запахи из соседних квартир.

Такие устройства нельзя назвать обязательным условием для качественного выполнения вентиляции в доме или квартире. Но зато их можно назвать решением от притока воздуха извне, что является необходимостью в быту.

Как изготовить и установить обратный клапан самостоятельно

Шаг первый. Снимается вентиляционная решетка, прикрученная саморезами.

Шаг второй. Основу для клапана образует картонная рамка. Вырезать ее не составит труда. Ее размеры должны соответствовать размеру и форме вентиляционной решетки, ведь она будет находиться за этой решеткой.

Шаг третий. Размечается картонное основание клапана. Поначалу на картоне намечается контур отдушины (по горизонтали и вертикали отступы от краев должны быть одинаковыми). Далее намечаются окошки клапанов.

От границы нужно отступить к центру 10 мм и вычертить 2 прямоугольника. Они и станут окошками клапанов. Эти отступы потребуются:

во-первых, для предоставления краям мембран возможности перекрывать поток обратной тяги, когда они прижмутся к картону;

во-вторых, чтобы мембраны при открытии не могли задевать стенок отдушины;

в-третьих, для крепления мембран.

Шаг четвертый. В центре — два прямоугольных окошка. Между ними следует оставить полосу — 15 мм шириной. На ней сойдутся эластичные мембраны, когда клапаны будут закрываться.

Шаг пятый. Проверяется работоспособность клапана. Его крепят на вентотдушину в том положении, в котором он будет пребывать постоянно. Для временного крепления используют саморезы, вставляемые в дюбель-пробки, предназначенные для постоянной фиксации решетки.

Что-то может помешать свободному ходу мембран, тогда эти незначительные недостатки устраняются. Проверять работоспособность клапана следует при открытом окне для активизации воздушных потоков и усиления тяги через испытываемую отдушину.

Шаг шестой. Только убедившись, что устройство действительно работает, можно заняться установкой пластиковой декоративной решетки на прежнее место.

Видео: Обратный клапан на вентиляцию своими руками. Легко и дёшево:

Нужна ли установка обратного клапана в ванной

Здесь разногласий возникнуть тоже не должно – однозначно нужна. Ведь не очень приятно, когда, находясь под душем вдруг чувствуешь дуновение холодного воздуха. Да и влаги в таких помещениях достаточно, чтобы позволять дополнительной сырости проникать от соседей. И хотя для вентиляции в ванной обратные клапаны не являются панацеей, все же основной воздух, приходящий извне, они задерживают.

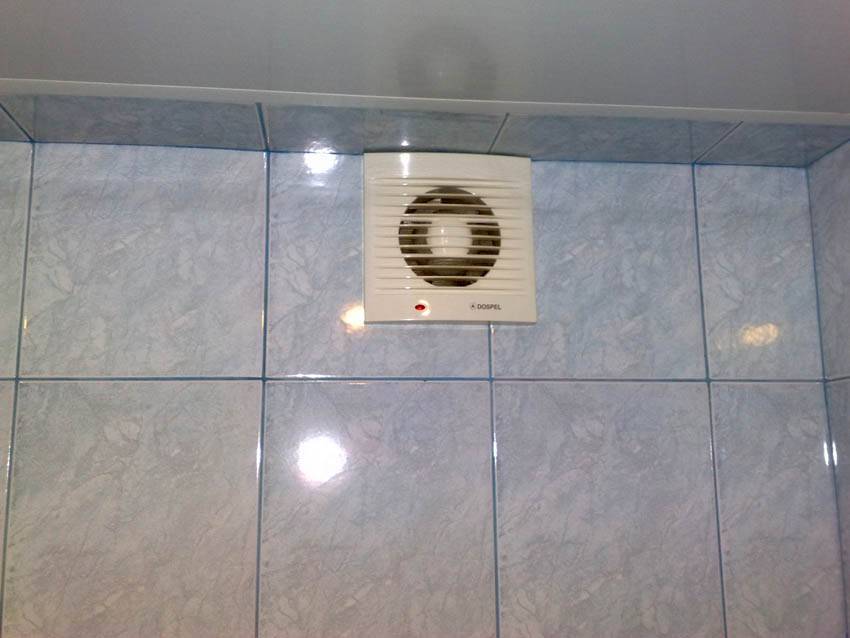

В ванной подобное устройство просто необходимо
К сведению! Для лучшего обеспечения возможностей подобных устройств рекомендуется применение именно принудительной вентиляции, т.е. с использованием вентиляторов.

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

1. На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
2. На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
3. При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку

Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

• Нужно снять старую вентиляционную решётку.
• Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
• Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
• Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
• Мембраны к картонной рамке прикрепляют при помощи скотча.
• Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
• Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

• Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
• Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
• Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
• Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
• Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
• Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

4 Принцип работы и внутреннее устройство

Назначение обратного клапана: регулировать и быть заслонкой от обратного воздушного потока. Принцип работы обратного клапана таков: створки, висящие на центральной или нескольких параллельных осях, поднимаются под напором воздушного потока только в одном направлении, а при затишье лепестки (ламели) опускаются под собственным весом или с помощью пружин, препятствуя обратному движению.

Работа обратного клапана

Помимо остановки обратного потока у клапана еще есть функция регулирования объема проводимого воздуха, когда путем поворота заслонки на определенный угол изменяется сечение воздуховода. Устройства бывают двухпозиционные, где только две позиции «открыто» — «закрыто» и многопозиционными, когда могут регулироваться на изменение пропускной способности.

Преимущества функции микропроветривания

Среди главных преимуществ такой функции выделяют:

1. Постоянный воздухообмен в помещениях, даже при неблагоприятных погодных условиях. Минусовая температура или сильный ветер не позволяют открыть окна без дискомфорта обитателям даже на несколько минут. Функция проветривания обеспечит возможность притока воздуха без сквозняков.
2. Борьба с конденсатом. Микропроветривание незаменимо в стеклопакетах на кухне. Интенсивная эксплуатация мультиварки, плиты или духового шкафа приводят к образованию пара в воздухе и конденсата на поверхностях. Без непрерывного проветривания капельки воды могут стать благодатной средой для роста плесени.
3. Гигиеничность воздуха. Поступление свежего воздуха в комнате позволяет снижать концентрацию вредных микроорганизмов и болезнетворных бактерий.
4. Сохранение тепла в доме в зимнее время. По замерам специалистов, микропроветривание окна имеет среднюю интенсивность не более 12–15 куб. метров в час. Это практически не влияет на температуру в доме, за несколько часов она может снизиться всего на полградуса.

Установка и эксплуатация

Схема вентиляции с обратным клапаном Важно правильно разместить вентиляционную решетку с клапаном: так, чтобы заблокировать обратную тягу при любой комбинации включения вытяжных устройств. Если работает одна вытяжка, то достаточно одной решетки. В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха

Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха. Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка.

Установка решетки не требует специальных навыков и выполняется своими руками. Место выбирается исходя из доступности и удобства монтажа, т. к. во время эксплуатации потребуется периодически чистить решетку.

В вентиляционных шахтах многоквартирных домов создаются благоприятные условия для разных микроорганизмов, там скапливается большое количество грязи, обитают насекомые и даже грызуны.

Очистка коммунальными службами проводится крайне редко либо никогда. Поэтому установка прибора, блокирующего обратный поток воздуха, обязательна на входе в шахту.

Некоторые модели вытяжек поставляются со встроенным обратным клапаном, в этом случае установка дополнительного прибора не требуется.

Процесс подключения решетки аналогичен монтажу других элементов системы воздухообмена. Монтировать изделие можно на поверхность стены, некоторые модели — внутри шахты.

Основные этапы установки

Что дает обратный клапан

• Подсоедините изделие к воздуховоду посредством соединительного фланца.
• Промежуток между стеной и воздуховодом промажьте герметиком или заполните монтажной пеной – нужно обеспечить полную герметичность конструкции.
• Срежьте излишки пены или герметика после высыхания ножом.
• Зафиксируйте корпус изделия на несущей поверхности при помощи саморезов и дюбелей либо жидких гвоздей.
• Установите декоративную решетку на место.

Некоторые модели оснащаются дополнительным вентилятором, тогда перед фиксацией декоративного элемента установите вентилятор.

В случаях, когда одновременно работает естественная и принудительная вентиляции, применяются два варианта:

1. установка тройника около решетки с клапаном для естественной вентиляции. При использовании тройника упрощается доступ к изделию для профилактических работ;
2. покупка особой модели с отверстиями под оба типа вентиляции.

При размещении обратного клапана со стороны улицы может возникнуть проблема из-за замерзания закрывающего элемента. Особенно подвержены этому воздуховоды, идущие из ванной комнаты и санузла, – влага быстро замерзает.

При этом уменьшается сечение отверстия, снижается производительность вентиляции. Кроме того, створки перестают свободно вращаться.

По этим причинам нужно регулярно удалять наледь механическим методом, соблюдая осторожность, чтобы не повредить пластиковый корпус решетки. Для улицы предпочтительнее использовать металлические изделия. Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном

Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

• с ручным или автоматическим управлением;
• на пружинах;
• механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

• мощность вентилятора;
• форму обратного клапана;
• уровень шума;
• уровень энергопотребления;
• оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

Вытяжка с тройником

Устройства микропроветривания

Проветрить помещение просто — открыть окно и все. Но в этом случае в помещении появляются опасные для здоровья сквозняки. Кроме того, внезапный порыв ветра может захлопнуть створку окна, что приводит к её поломке. В связи с этими причинами и устанавливаются устройства оконной вентиляции. Наиболее широко распространены три основных варианта микропроветривания пластиковых окон. Они различаются по сложности монтажа, регулировки и производительности. Отмечается, что каждое устройство имеет свои достоинства и недостатки. Рассмотрим варианты устройств микропроветривания

Гребенка

Наиболее простая в монтаже конструкция. Её функция заключается в фиксировании приоткрытой створки окна. По конструкции это пластиковая многопозиционная гребёнка-ограничитель, установленная на неподвижной раме и фиксирующий стержень, закреплённый на подвижной части. При открытии створки паз гребёнки одевается на стержень. При этом створка окна фиксируется в открытом положении, обеспечивая приток свежего воздуха.

Это устройство легко монтируется, не требует для установки специализированного инструмента, да и стоит недорого. Регулировка поступления воздуха доступна и понятна. Но в то же время гребёнка допускает проникновение внутрь помещения шума и копоти с улицы. Отмечается, что конструкция гребёнки недолговечна, так как рабочий элемент постоянно подвергается перепадам температуры и различного рода механическим нагрузкам.

Климатический клапан

Клапан инфильтрации воздуха, установленный в оконную раму. Оптимальный по производительности, вариант микропроветривания. Схема устройства проста и понятна. В этом случае в раму окна монтируется специальное вентиляционное устройство, клапан инфильтрации воздуха. Его достоинства:

• Регулируемый приток воздуха.
• Безопасность, клапан работает при закрытом окне, поэтому проникновение в помещение через открытое окно невозможно.
• Шумозащищенность помещения, так как в этом случае воздух проходит через специальное устройство.
• Широкий выбор клапанов, с ручным управлением или действующих в автоматическом режиме.
• Использование в конструкции фильтров очистки воздуха.

Есть и недостатки, так клапан требует периодического обслуживания. Кроме того его установка ослабляет прочность рамы. А эффективность работы клапана зависит от функциональности вытяжной вентиляции. Стоимость этой разновидности микропроветривания, на пластиковых окнах, чуть выше, но это компенсируется её функциями и возможностями. Работу по установке климатического клапана лучше всего доверить сервисной службе по установке и ремонту пластиковых окон, но если есть нужный инструмент и навыки работы с ним можно установить клапан самостоятельно.

Щелевое микропроветривание

В этом случае возможность микропроветривания окна предусмотрена производителем. Внутри рамы установлена фурнитура для микропроветривания. При определённом положении ручки открытия окна, створка приоткрывается на фиксированный угол. В этом случае ручка открывания использует четыре позиции:

1. Вертикально вверх – створка откидывается вверх.
2. Вверх под углом в 45 градусов, створка приоткрывается, оставляя щель для притока воздуха.
3. Горизонтально, створка открывается вбок.
4. Вертикально вниз, створка закрыта.

Этот вид механизма микропроветривания удобен в плане эргономики, но как и гребёнка не защищает от шума, кроме того, пропускает в помещение пыль с улицы. Щелевое микропроветривание увеличивает стоимость окон.

Достоинства устройства

Решетка с обратным клапаном – простое и удобное в использовании устройство, характеризующееся целым рядом преимуществ:

• Препятствует проникновению холодного или горячего воздуха извне.
• Служит надежной преградой от пыли и насекомых.
• Защищает помещение от проникновения посторонних шумов и нежелательных запахов.
• Отличается простотой установки и обслуживания.
• Имеет привлекательный дизайн. Большой ассортимент подобных устройств позволит без проблем подобрать решетку, наилучшим образом подходящую к интерьеру помещения.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.
