Что учитывать при выборе лотков для отвода воды

Решение проблемы промерзания водостоков ↑

Особенно данный вопрос актуален при сборке внутренних систем отвода осадков. Их промерзание приведет к тому, что при таянии снега весной избыток воды затопить кровлю с дальнейшим ее протеканием.

Выше было указанно, что лучшим вариантом будет сборка всей конструкции в пределах отапливаемой зоны. Однако это не всегда представляется возможным.

Производители предоставляют воронки имеющие систему отопления, однако она не всегда функциональна, лед в таком случае намерзает сверху.

Наиболее эффективным способом будет монтаж греющих кабелей на площадях вокруг воронок. Как правило, такие системы имеют устройства саморегуляции позволяющие сохранить функциональность водосточной системы в холодное время года.

Для чего нужны и где применяются лотки

Ливневая канализация решает следующие задачи:

  • отвод дождевых вод с определенных территорий;
  • защита от подтопления всевозможных сооружений, конструкций и зданий, заглубленных ниже уровня почвы;
  • поддержание грунта в твердом и сухом состоянии, его защита от возможной эрозии;
  • продление эксплуатационного ресурса тротуаров, дорог, отмосток и прочих твердых покрытий.

Водоотводные желоба применяются в следующих областях:

  • обрамление автомобильных дорог, железнодорожных путей, пешеходных дорожек;
  • на промышленных предприятиях с целью отвода осадков и прочих вод с территорий цехов, складов, стоянок, мест расположения техники. Тут преимущественно применяются бетонные или железобетонные лотки для отвода воды;
  • водоотведение от зданий, домов, автозаправочных станций и прочих сооружений;
  • в парках, на площадях и других территориях такие желоба используются для поддержания в чистоте дорожек, открытых мест, газонов;
  • для отвода воды от загородных домов, дач, хозпостроек. Для этой цели популярны пластиковые и композитные лотки, обладающие небольшим весом.


Применение пластиковых лотков для отвода воды от дома

Размеры

Лотки изготавливают прямоугольной и трапециевидной формы с уклоном внутренних стенок. Их основные размеры:

  1. длина по стандарту составляет 5970 мм, такой типоразмер имеют небольшие ЖБИ начальных номеров (по усмотрению производителя их длина может быть и 2970 мм). Более тяжелую крупногабаритную продукцию начиная с номеров Л25 (масса больше 5 тонн) для удобства транспортировки и монтажа выпускают размером в 2970 мм;
  2. для всех доборных изделий с индексом д принята стандартная длина в 720 мм;
  3. ширина лотков лежит в диапазоне от 420 мм до 4000 мм со следующей градацией: 420 мм (Л1); 570 мм (Л2); 780 мм (Л3 — Л5); 1160 мм (Л6 — Л9); 1480 мм (Л10 — Л13); 1840 мм (Л14 — Л18); 2160 мм (Л19 — Л22); 2460 мм (Л23 — Л26); 2780 (Л27 — Л30); 3380 (Л31 — Л34); 4000 (Л35 — Л38);
  4. высота стенок возрастает с увеличением порядкового номера и лежит в диапазоне от 360 мм для Л1, Л2 до 1700 мм для Л38.
  5. толщина стенок от 40 мм (Л1) до 100 мм (Л38);
  6. ширина внутреннего канала — от 300 мм до 3600 мм;
  7. высота лотка изнутри от 300 мм до 1500 мм;
  8. толщина дна — от 60 мм до 200 мм.
  9. масса лотков изменяется от 0,9 т для Л1 при объеме бетона 0,34 м3 до 9,38 т при объеме материала 3,75 м3 для Л38.
  10. плиты типа КЛ и КЛп выпускают протяженностью по 2990 мм, для ЖБИ с внутренней шириной 300 и 450 мм длина плит составляет 740 мм.
  11. для доборных ЖБИ по 720 мм протяженность перекрывающих плит равна 740 мм.

Схема монтажа ЖБ каналов

Классификация нагрузок

Все элементы поверхностной дренажной системы подвергаются нагрузкам от движущихся по ним пешеходов, велосипедистов, различной техники и транспорта.

Каждый тип водоотводных лотков рассчитан на определенный класс нагрузок.

Водоотводные лотки классифицируются на основе европейского Стандарта EN1433 и российского ГОСТ 32955-2014.

Различают шесть основных классов, где цифрами обозначается максимальный вес, выдерживаемый изделиями.

Соотношение классов и допустимых нагрузок для лотков различного применения.

Класс нагрузок (согласно EN1433) Допустимые нагрузки

кН /тн

Области использования
A 15 15/1.5 Бассейны, предприятия общественного питания, перерабатывающих производств, приусадебные участки, скверы
A 125 125/12.5 Частные гаражи, индивидуальные дома, тротуары, велосипедные дорожки, парковые зоны
C 250 250/25 Автостоянки, городские и дворовые проезды с малой интенсивностью движения легкового транспорта
D 400 400/40 Автомойки, территории АЗС, промышленные зоны и транспортные терминалы, дороги с неинтенсивным движением
E 600 600/60 Склады, территории промышленных предприятий, городские и магистральные автотрассы
F 900 900/90 Грузовые терминалы, военные объекты, взлетно-посадочные полосы, объекты с значительными нагрузками на покрытие

Для территорий, где предполагаются большие нагрузки, предназначены чугунные, бетонные и полимербетонные решетки. На приусадебных участках, в парках и пешеходных зонах можно использовать решетки из пластика, нержавеющей или оцинкованной стали.

Классификация нагрузок поможет правильно выбрать лотки, избежать проблем при их эксплуатации.

Что представляет собой поверхностный водоотвод

Поверхностное водоотведение особенно в сочетании с дренажной системой избавляют улицы, дворы от грязи, луж, предотвращают закисание корневой системы зеленых насаждений. Скрытый декоративными решетками, бетонный водоотводный лоток не бросается в глаза, и «работает» незаметно.

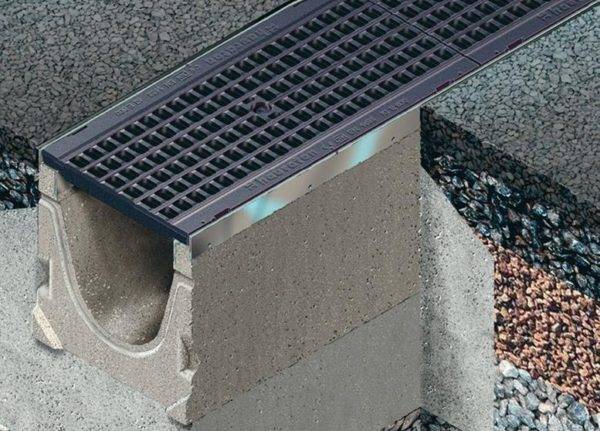

Края лотков усиливаются стальными/чугунными уголками

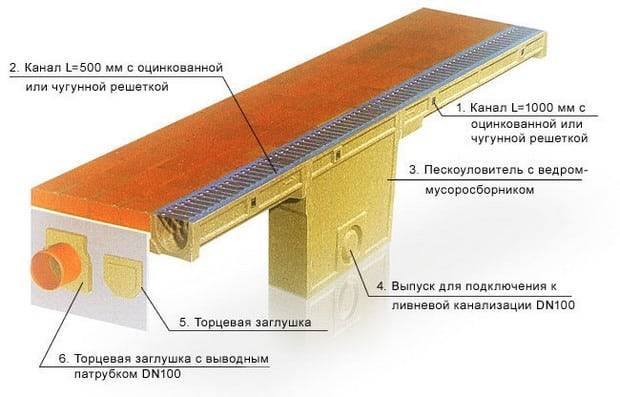

Линия водоотведения представляет собой вереницу состыкованных друг с другом лотков. Сопутствующими элементами системы являются пескоуловители, водоприемные решетки, вертикальные водосливы, крепеж.

Изготовление методом вибропрессования придает изделию:

  1. Монолитность, усиливающую его гидрофобные свойства и механическую прочность.
  2. Гладкую внутреннюю поверхность, предотвращающую заиливание.

Крышки на лотки производятся из чугуна с графитовыми добавками, медных сплавов, стали катаной/нержавеющей, армированного бетона, полимербетона. Надежная фиксация решетки достигается с помощью запорного механизма/большого веса изделия.

Бетонный желоб во дворе: за и против

Обустройство водоотведения на дорогах, мостах, объектах народного хозяйства выполняется с помощью специальной техники. Возникает вопрос, имеет ли смысл затевать такую тяжелую долгую работу на собственном дворе?

Бетонные арыки придают ландшафту сказочный вид

Достоинства:

  1. Ливневый бетонный лоток устойчив к любому напору воды;
  2. Нечувствителен к перепадам температуры, разного вида нагрузкам;
  3. Материал нейтрален к агрессивной среде;
  4. Долговечность и неприхотливость системы;
  5. Ремонт асфальта/плитки не требует разборки желоба.

Бетонная ливневка незаменима во дворе

Также бетонный лоток имеет неудобства, которые можно назвать характерными:

  1. Предназначен только для линейного водоотвода.
  1. Тяжелые лотки потребуют транспорта для привоза, монтажа системы.
  2. Трудоемкий монтаж.

Стоимость одного лотка колеблется в среднем от 200 до 900 и выше рублей (цены актуальны на весну 2021 года). Цена на бетонный желоб зависит от нескольких параметров:

  1. Размеров лотка;
  2. Наличия вертикального водослива;

Лоток с вертикальным водосливом

  1. Материала решетки;
  2. Количества перекупщиков.

Водоотводы из стекловолокна (стеклопластика)

Одно из самых современных решений, которое обладает потрясающим набором преимуществ. Лоток производят на основе полистирола, который армируют стекловолокном. В отличие от обычных пластиковых желобов, которые рассчитаны на незначительную нагрузку, стеклопластиковые аналоги могут эксплуатироваться даже на загруженных дорогах, вблизи предприятий и складов.

Плюсы:

  • универсальность. Лотки могут использоваться практически во всех сферах строительства, в т.ч. и в частном;
  • минимальный вес и простота транспортировки;
  • простота монтажа;
  • долговечность;
  • гладкая поверхность;
  • устойчивость к перепадам температур, заморозке и разморозке;
  • не очень высокая цена.

Минусы:

Расчет системы ливневого водоотведения

Устройство ливневой канализации из лотков своими руками – дело относительно несложное, но для его реализации потребуется произвести ряд расчетов. Эти расчеты позволят не только точнее спроектировать систему, но и сэкономить финансы за счет приобретения ровно того количества элементов, которое потребуется для максимально эффективного водоотвода.

Для расчета ливневой канализации потребуются следующие данные:

  • периодичность выпадения осадков в вашем регионе, а также мощность снежного покрова. Последний параметр необходим для расчета отведения талых вод;
  • среднее количество осадков в регионе. Этот показатель выражается в миллиметрах и соответствует толщине слоя выпавшей воды;
  • площадь стока. В случае с линейной канализацией это будет общая площадь территории, с которой планируется отведение воды, а с точечной – площадь кровли;
  • расположение уже имеющихся на участке подземных коммуникаций;
  • полная характеристика грунтов на территории.

Выбрать и купить водоотводный лоток нужного типа можно только в том случае, если при проектировании системы учтены все эти параметры, иначе ливневая канализация не будет максимально эффективной.

Пластиковый водоотводный лоток с решеткой

Объем воды, который система должна отводить, рассчитывается путем произведения трех множителей: числового выражения интенсивности осадков, площади поверхности (с которой требуется отводить воду) и поправочного коэффициента. Данные о количестве осадков можно получить на местной метеорологической станции. Последнее значение является постоянным и зависит от типа покрытия территории:

  • 0,4 – территория, засыпанная щебнем;
  • 0,85 – бетонное или железобетонное покрытие;
  • 0,95 – асфальтированные дорожки и площадки;
  • 1 – крыши.

Глубина монтажа водоотводных лотков зависит от размера изделия и планируемого типа системы. При этом нужно учитывать наличие на территории системы дренажа: ливневая канализация всегда должна прокладываться выше нее. Средняя глубина установки стока обычно составляет 0,3 м для лотков, диаметр которых не превышает 50 см, и 0,7 м – для лотков большего размера.

Система ливневой канализации на придомовой территории

Характеристики водоотводных лотков

Технические характеристики и свойства водоотводных лотков из бетона определяются их назначением и способом производства. Чем выше нагрузка, которую способен выдержать лоток, тем выше марка цемента используется для его производства. Для упрочнения применяется армирование из стальных прутьев.

Основные характеристики лотков по требованиям ГОСТа:

  • Прочность на сжатие – соответствует минимум марке бетона М300.
  • Фракция наполнителя – максимум 15 миллиметров.
  • Цемент для производства – марки минимум М400.
  • Толщина бетона над арматурой – слоем минимум в 15 миллиметров.
  • Внешний вид – отсутствие любых неровностей и наплывов, трещин и сколов.

Размеры изделий могут быть разными – стандартные предполагают длину 1000 миллиметров, ширина и высота, толщина стенок могут быть разными.

Как обозначаются размеры водоотводных лотков:

  • DN – внутренняя ширина в миллиметрах (100, 150, 200 и 300, 500 в Европе, в России применяют 110, 150, 160, 200, 300 и 500). Если маркировка указывает DN 500/150, то вторая цифра обозначает внутреннюю глубину.
  • L – длина секции, может быть в диапазоне 50-300 сантиметров, реже можно найти 6 метров или 70 сантиметров.
  • В – наружная ширина лотка, бывает от 40 до 190 сантиметров.
  • Н – высота лотка, варьируется в диапазоне 38-150 сантиметров.

Виды

Лотки из пластика для дождевой канализации выпускают нескольких видов. Рассмотрим, какие бывают варианты.

Универсальные

Эти детали полностью оправдывают свое название. Они могут использоваться на самых различных участках. Детали легко монтируются, их часто выбирают для организации ливневой канализации для дачи или приусадебного участка у дома. Их можно применять в тех случаях, когда глубина заложения элементов системы водоотведения стандартна.

Глубокие

Если система отведения ливневых стоков, строится в местности, где осадки обильные, следует выбрать глубокие лотки. Эти детали способны отводить с территории большие объемы воды. Если в таких условиях установить детали с меньшей глубиной, то система водоотведения быстро выйдет из строя из-за заиливания.

Особопрочные

Отличие этих изделий из пластика – наличие дополнительных ребер жесткости. Такие элементы ливневой канализации рекомендуется применять:

  • на автомобильных стоянках;
  • на территории гаражей;
  • на проезжей части.

Износостойкие

Это элементы ливневой канализации, которые созданы для эксплуатации в особо тяжелых условиях. Они рассчитаны на повышенные нагрузки, отличаются высокой прочностью, так как дополнительно укреплены стальными накладками. Этот вид лотков способен выдержать давление в несколько десятков тонн и обеспечивает быстрый отвод дождевой воды.

Виды бетонных лотков

Бетонные лотки изготавливаются методом прессования исходного материала, что придает дополнительную прочность изделию. В некоторых случаях, для придания дополнительной прочности, к бетону добавляются частицы металла. Железобетонные лотки водоотводные имеют более высокую стоимость, чем изделия из обычного бетона. Поэтому они применяются исключительно в тех случаях, где требуется повышенная прочность водоотводящей системы.

Классифицировать лотки для ливневой канализации бетонные можно по классу нагрузки, которую они способны выдерживать:

  • Класс С250 применяется на автомобильных дорогах, интенсивность движения по которым характеризуется как малая или средняя, а так же в районе обустройства небольших парковок, предназначенных для стоянки легкового транспорта.
  • Класс D400 применяется на автодорогах, имеющих большую проходимость, в районе нахождения автозаправочных комплексов, скопления гаражей и в малых промышленных зонах.
  • Класс Е600 предназначен для устройства водоотвода с автомагистралей, больших промышленных предприятий и железных дорог.
  • Класс F900 имеет наибольшую прочность и применяется для водоотвода с территории аэропортов, портов и крупных логистических центров.

В бытовом строительстве применяются лотки водоотводные полимербетонные (стоят дешевле бетонных) или бетонные класса С250.

Все бетонные лотки можно разделить и по их параметрам. В настоящее время выпускаются лотки стандартной длины, составляющей 1 м, и различного внутреннего сечения, которое может изменяться от 100 мм до 500 мм.

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

  • чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
  • стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Разновидности водоотводных лотков

бетонные и железобетонныефиксированная или с уклоном в 5%очень тяжелые

Изделия из полимеробетона сочетают в себе качества бетона и пластика. По жесткости и прочности они не уступают железобетону. Для производства этого материала в бетон добавляется гранитная крошка и песок, а так же эпоксидная или полиэфирная смола. Это позволяет в двое снизить вес изделий и сделать их более эластичными и гибкими, снизить коэффициент водопоглощения. Гладкая внутренняя поверхность способствует удалению из лотков мусора. Эти изделия часто используют для монтажа систем водоотвода у городских жилых домов, на автостоянках, дорогах, спортивных площадках, парках. По прочности полимеробетон может достигать класса F 900.

Для производства полимеропесчаных изделий используется смесь полимерной крошки и очищенного кварцевого песка. Смесь разогревается до температуры плавления полимера и перемещается под пресс. Готовые элементы сочетают в себе гибкость полимера и прочность кварцевого песка. Полимеропесчаные лотки относятся к классу прочности С 250 и используются на автомойках, АЗС, в автосервисах и парках, в городском жилищном строительстве. Вес полимеропесчаных изделий ниже веса бетонных вдвое, что позволяет при монтаже обходиться без специальной техники.

Пластиковые лотки производятся из полипропилена или полиэтилена низкого давления (ПНД) и относятся к классам А, В и С. Эти изделия обладают небольшим весом, прочные и долговечные, простые в монтаже. Прочность увеличивается за счет ребер жесткости. Это самый лучший вариант для монтажа ливневой канализации загородного частного дома. Стандартная длина — 1 метр, различная высота, ширина 70−300 мм. Вес такого лотка не превышает 1,5 кг (без решетки).

Воронки водосточные в Москве

Важным элементом кровельной водосточной системы здания (сооружения) является водосточная воронка. Ее основное функциональное назначение — организация сбора и отведения с поверхности крыши избыточной влаги от осадков или снега. При строительстве домов с пологими (плоскими) крышами водосточные воронки устанавливают в специально подготовленных для этого местах кровель. Подбираются водостоки по конструкции и строению в зависимости от типа используемых кровельных материалов. Используются такие воронки на битумных кровлях с внутренней системой водоотведения.

Правильно подобранная конструкция водосточной воронки обеспечит полный и быстрый отток накапливающейся на крыше воды, не нарушит гидроизоляцию, не приведет к локальному скапливанию воды.

Кроме того, такой водосток гармонично впишется в общую систему водоотведения, не нарушит ее технической и функциональной целостности, станет своеобразным эстетичным завершением общего архитектурного плана крыши.

Расчёт размеров

Сечение (диаметр трубы) определяет результативность использования водосточного желоба в конкретной ситуации. Так, крупная прямоугольная конструкция экономически неэффективна там, где количество стоков невелико. Точные размеры определяются в зависимости от эффективных площадей скатных конструкций. Для их определения нужно сначала умножать промежуток между карнизным свесом и коньком крыши на половину общей высоты кровли. Затем результат умножают на длину кровельного ската, измеренную по средней линии.

Когда суммарная площадь составляет 57 кв. м и меньше, можно ограничиться желобом диаметром 10 см, по которому будет идти труба диаметром 7 см. В случаях, когда скат варьируется от 57 до 97 кв. м, ширину желобов наращивают до 125 мм. При дальнейшем увеличении кровли (но не более чем до 170 м2), можно ограничиться водостоком в 15 см. Оба последних варианта оснащаются трубами сечением 10 см. Диаметр 200 мм и более практикуется главным образом на очень крупных кровлях многоквартирных домов.

Согласно нормам СНиП, угол наклона водосточной системы может быть взят из стандартной справочной литературы. Среднее значение, пригодное почти для всех случаев – 2 мм на 1 п. м. Но могут быть ситуации, когда такой показатель недостаточен. Уточнять это нужно при выборе конкретного вида кровли и способа ее организации.

Пластиковые водоотводные лотки

Пластиковые лотки производятся из полипропилена и полиэтилена низкого давления. В частном строительстве они приобрели наибольшую популярность. Изделия отличаются по ширине (7-30 см). Для повышения прочностных свойств могут использоваться ребра жесткости. Такие усиленные желоба отлично подходят для обустройства территорий около гаражей, парковок и автосервисов.

Плюсы:

  • цена. Пластиковые лотки стоят дешевле всех аналогов;
  • небольшой вес, который обеспечивает простоту транспортировки и монтажа;
  • устойчивость к заиливанию, так как поверхность лотка абсолютно гладкая;
  • устойчивость к низким и высоким температурам, от -40 до +900С;
  • относительно высокая устойчивость к агрессивным веществам, которые могут попадать в сток

Минусы:

низкая прочность, невысокая устойчивость к механическим нагрузкам, что накладывает ограничения на зону использования.

Для обустройства территории загородного дома такие изделия подойдут отлично, но если речь идет о дороге или территории промышленного назначения, то лучше взять материал понадежнее. Альтернативное решение – усиление пластикового лотка цинковой накладкой. В противном случае при сильном паводке такой желоб может быть деформирован или даже сдвинут с места.

Пластиковый лоток необходимо защищать решеткой, иначе ливневая канализация может забиться стекающим с территории мусором. Решетка должна быть легкой, но в то же время прочной. Идеально подойдут изделия из оцинкованной или нержавеющей стали. Прочность решетки выбирают в зависимости от того, где монтируется водосток, так как около загородного дома и автосервиса нагрузки будут разные.

Виды водоотводных лотков, их плюсы и минусы

Все водоотводные лотки различаются видом материала, который был использован для их изготовления. Каждый из этих видов обладает определенными преимуществами, но и не лишен недостатков.

Бетонные лотки

К преимуществам изделий из бетона можно отнести долговечность, высокую прочность, устойчивость к агрессивным жидкостям, невысокую стоимость и простой уход за ними.

Как недостаток следует отметить значительный вес конструкций, в связи с чем существует необходимость применять для их монтажа подъемную технику.

Водоотводные лотки из бетона

Пластиковые лотки

Это легкие изделия, транспортировка и монтаж которых производится очень просто, без привлечения специальной техники. В сочетании с невысокой стоимостью это дает возможность применять такие лотки для обустройства загородных домов, частных территорий с малыми весовыми нагрузками, пешеходных зон. По желанию заказчика могут быть изготовлены лотки из пластика любой формы и любых размеров. Пластик обеспечивает высокую проходимость и легкий уход.

Из недостатков лоток для отвода воды пластиковый имеет ограничения по весовым нагрузкам.

Металлические лотки

Изготавливаются лотки из стали или чугуна. Особых преимуществ у данных материалов нет, так как они обладают значительным весом и высокой стоимостью. Поэтому металлические лотки применяются редко, а металл чаще используется для создания канальных решеток.

Полимеркомпозитные лотки

Для изготовления таких лотков применяется полимербетон (смесь бетона с полимерными композициями) и полимерпесчаник (смесь полимеров, песка и различных добавок). Данные материалы не уступают по всем показателям пластиковым изделиям, но являются более прочными. Из недостатков отмечается повышенная хрупкость каналов при ударной нагрузке.

Водоотводный лоток из полимербетона
