Возможные варианты обустройства
Система подачи воды из колодца может иметь несколько вариантов. Если вы решили обустроить ее своими руками, следует выбрать именно тот способ, который будет проще или удобнее в осуществлении.
Популярные схемы водоснабжения из колодца:

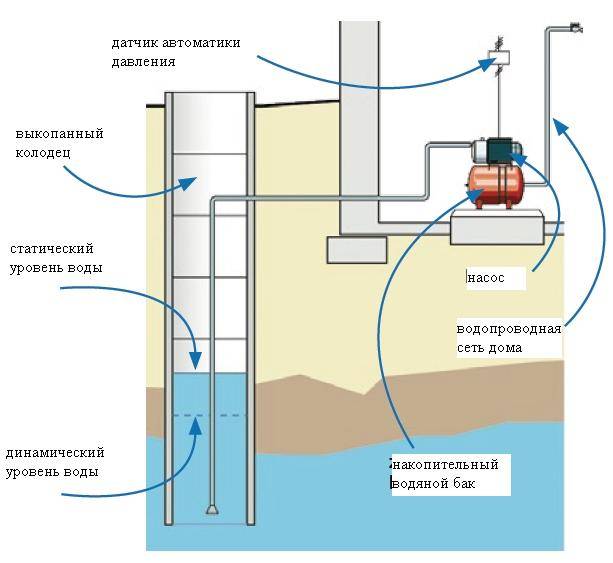

- С помощью насосной станции – такой вариант предполагает наличие устройства с насосом, гидроаккумулятором и автоматическим реле, управляющим насосом. Оборудование включается в этом случае только для наполнения гидроаккумулирующего бака, если уровень воды в нем достигает минимальной отметки. После наполнения бака устройство отключается, что очень удобно и не нагружает лишний раз систему.
- Используя накопительный бак – в этом случае используется специальная емкость, которая принимает воду, качающуюся из колодца, после чего жидкость поступает в водопровод. Лучше всего такой бак устанавливать в наивысшей точке дома (на верхнем этаже или чердаке). Если устройство будет стоять в неотапливаемом помещении, то бак следует утеплить, иначе вода в зимнее время просто покроется льдом. Также потребуется купить насосы.
Насос для воды можно расположить как внутри помещения, так и во дворе
Вариант с накопительной емкостью хорош тем, что позволяет создать дополнительный водяной резерв, который может понадобиться, если вдруг будет перебой с электричеством. В случае с насосной станцией такой возможности нет, и придется носить воду вручную.
Колодец как постоянный источник воды
Дачные сообщества, отдаленные коттеджные поселки, деревни часто расположены за пределами «зоны комфорта» – централизованных теплосетей и систем водоснабжения, поэтому речь пойдет об автономных способах обеспечения и доставки воды.
Реки и озера находятся в государственном ведении, поэтому они не могут примыкать к индивидуальному участку по действующему законодательству (территория 25 м от воды не может перейти в частную собственность).
Забор воды для полива огорода или сада иногда осуществляют из разрешенного естественного источника – пруда. Но чтобы очистить воду до уровня питьевой, потребуются многобарьерные фильтры, а это невыгодно.
Часто для обеспечения дачного участка водой устанавливают колодец из железобетонных колец. При правильном сооружении (а также устройстве глиняного замка, донного фильтра) он идеально подходит для монтажа насосной станции
Таким образом, остается колодец – традиционный для большей части отечественных регионов источник питьевой воды. Колодезный способ обеспечения водой сложился исторически, к тому же функционально именно колодец удобен как для автоматического, так и для ручного использования.
Кроме него популярны трубчатые источники водозабора, однако не каждый может себе позволить оборудовать дорогостоящую скважину для сезонного применения.
Если вы являетесь счастливым обладателем колодца (деревянного, бетонного, кирпичного) с достаточным дебитом, то для устройства подачи воды потребуется установить насос и проложить коммуникации, связывающие источник с домом.
Схема устройства дачного водопровода обязательно должна включать в себя насосное оборудование, коммуникации с внутренней разводкой, при необходимости – накопительный водонагреватель
Работы можно выполнять своими силами или с помощью специалистов, которые помогут рассчитать количество стройматериалов, выбрать насос, правильно проложить трубы и сделать внутреннюю разводку.
Выбор источника водозабора
Устройство любого водопровода начинается с выбора источника водоснабжения. Хотя выбор, как правило, не велик. Это может быть централизованная система подачи воды, колодец или скважина.
От того, откуда будет поступать вода, зависит не только ее качество, но и способы устройства всей водопроводной системы, ее техническая сложность и стоимость.
Вариант #1. Водопровод из колодца
Самый простой «дедовский» метод – вырыть колодец. Глубина его зависит от залегания водоносного слоя – до 10 – 20 метров, как правило. Конечно, пользоваться такой водой можно только при условии установки фильтров. Вода в колодцах часто бывает загрязнена нитратами и тяжелыми металлами.
Колодец обязательно нужно утеплять. Делают это до глубины, превышающей отметку сезонного промерзания в регионе на 20 см. Используют пенопласт, которым закрывают всю надземную его часть. Утепляют и трубу, которая соединяет колодец с насосным оборудованием
Вариант #2. Водяная скважина
Оптимальный вариант – обустроить скважину. Тут уже не обойтись без специальной техники – лопатой скважину не пробурить. Главное достоинство такого источника водоснабжения – чистота воды.
Глубина скважины для частного дома стартует от 15 м. При такой глубине залегания вода не загрязняется нитратными удобрениями, бытовыми стоками и другими отходами сельскохозяйственной деятельности.
Важно учесть наличие в воде железа или сероводорода. Если такие примеси присутствуют, водой можно будет пользоваться только при условии хорошей фильтрации. Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки
Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды
Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки. Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды.
Вариант #3. Подключаемся к центральному водопроводу
Если недалеко от вашего участка проложен централизованный водопровод, можно подключиться к нему. Среди преимуществ этого варианта выделяют постоянный напор и очистку воды. Однако на практике напор зачастую не соответствует нормам, а про очистку и говорить нечего.
Кроме того, просто подключиться к трубопроводу у вас не выйдет – это незаконно. Придется писать заявление в водоканал, предоставлять план участка со всеми коммуникациями, составлять проектную документацию и получать разрешение в санэпидемстанции. Вся процедура растягивается на несколько месяцев и влетает в копеечку.
Подключать ваш участок к центральному водопроводу должен сантехник из водоканала, который имеет разрешение на такие работы. Несанкционированное пользование водой запрещено
Бесконтрольно пользоваться такой водой тоже нельзя, за каждый использованный кубометр придется платить по установленному тарифу. Исходя из всего вышеперечисленного, не только многие дачники, но и жители частных домовладений делают свой выбор в пользу бурения скважины на своем участке.
Весь процесс проводки воды от А до Я
При наличии на дачном участке колодца с достаточным объемом воды вполне целесообразно будет заняться вопросом автономного водоснабжения. Преимуществ такого решения довольно много: независимости от централизованной системы водообеспечения, отсутствие оплаты за холодную воду и многие другие моменты.
Данную задачу можно доверить специалистам или же выполнить все работы собственноручно. В первом случае вы оплачиваете покупку оборудования, расходных материалов и также работу специалистов.
При самостоятельном выполнении работ вам понадобится тот же набор инструментов и оснащения, а также несколько дней свободного времени.
Обустройство водоснабжения из колодца в дом — сложное мероприятие, выполняемое в несколько этапов. В первую очередь нужно определиться с системой, которую вы будете использовать.
Выбор системы водоснабжения
Сегодня существует два варианта решения этого вопроса:
- С применением погружного насоса.
- С использованием оборудования поверхностного типа.
В обоих случаях потребуется применение водопроводной трубы которая будет идти от источника воды до жилого объекта. Разница заключается в методе установки насосного оборудования.
Такой насос обладает относительно небольшой мощностью и потому подходит для неглубоких колодцев (в пределах 7 метров). Погружные более мощные и потому могут перекачивать воду с 20-ти метровой глубины.
Если вы выбрали систему с погружным насосом вам необходимо будет подготовить следующие инструменты и оснащение:
- трос подвесной металлический, диаметром не менее 3 мм;
- адаптер скважинный либо оголовок;
- гидравлически аккумулятор, емкость которого рассчитана 25-100л;
- насос, оснащенный обратным клапаном;
- манометр и реле;
- фитинги, краны шаровые;
- фильтр, предназначенный для глубокой очистки, а также грязевик;
- электрический кабель, выключатели автоматические.
Если у вас неглубокий колодец, то экономически целесообразней будет выбрать вариант с поверхностным насосом. В таком случае вам не нужно покупать гидравлический аккумулятор и реле, так как они идут вместе с насосом.
Монтаж водной магистрали
Для этих целей нужно выкопать траншею (необходимо углубиться на 30см ниже уровня промерзания грунта). Потом дно траншеи засыпается песком. Толщина песчаной подушки должна быть не менее 100мм. Далее необходимо соблюдать следующий алгоритм действий:
- подготовка отверстий в фундаменте дома и в колодце;
- прокладка пластиковой трубы в траншее вместе с электрокабелем;
- проведение коммуникаций в жилой объект. При этом нужно хорошо утеплить место входа трубы в основание постройки;
- монтаж автоматических выключателей. Также на этом этапе нужно подвести к ним кабель.
Монтаж и подключение оснащения
Для того чтобы провести монтаж водопровода из колодца нужно проделать отверстие в бетонном кольце (оно должно быть на уровне дна котлована) и пропустить через него ПНД-трубу.
Обустройство внутренней сети
Для обеспечения корректной работы всех элементов системы необходимо установить приборы в следующем порядке:
- Реле. Прибор отвечает за запуск и отключение насосного оборудования.
- Манометр — измерительное устройство, предназначенное для контроля давления в системе.
- Реле «сухого хода». Такое устройство предотвращает работу насоса при отсутствии воды в системе либо в колодце.
- Гидравлический аккумулятор. Он выполняет сразу две важные функции: смягчает гидроудары при запуске насоса, а также служит в качестве накопительной емкости.
- Фильтры. Такие расходные материалы необходимы для очистки воды от крупных частиц разного происхождения, размер которых превышает 100 мкм.
На заключительном этапе проводится пробный запуск системы и при нормальном ее функционировании можно сказать, что водопровод готов к эксплуатации.
Системы с погружным насосом более надежны, но стоят довольно дорого, потому при небольшой глубине колодца лучше отдать предпочтение схеме водоснабжения с поверхностным типом оборудования.
3 этап – Устройство колодца для водоснабжения дома
Убедиться в наличии водоносной жилы и оценить глубину ее залегания можно с помощью пробного бурения.
Совет. Бурить нужно слоями по 50-100 мм. Это связано с небольшой толщиной водоносной жилы и возможностью «проскочить» ее.
После того как определен ручей подходящей производительности скважину оставляют на сутки, чтобы она наполнилась водой. Таким образом, определяется уровень воды. Оптимальным является уровень в 1-1,5 м.
Важно. Воду из колодца нужно сдать на анализ, который определит ее состав и пригодность к потреблению.. По мере бурения качество воды улучшается
По мере бурения качество воды улучшается.
На этом этапе важно позаботиться о внутренней отделке колодца (шахты), которая выполняет сугубо утилитарные функции. А именно: предохраняет колодец от разрушения, защищает колодезную воду от попадания грунтовой воды (верховодки)
Отделка шахты колодца может быть выполнена тремя способами:
деревом. Для этих целей пригодны брусья толщиной более 120мм из сосны, дуба, лиственницы (подходит для колодцев не глубже 3-4 м). Такая отделка используется редко ввиду низкого периода эксплуатации;
мелкоштучные материалы: кирпич, бутовый камень (могут использоваться если глубина колодца не превышает 4м). Использование этих материалов увеличивает трудоемкость и длительность работ;
железобетонные кольца диаметром 0,9-1,2 м. и высотой 1 м. Данный способ хорошо зарекомендовал себя, поэтому на нем остановимся более подробно.
В пользу метода устройства колодца из бетонных/железобетонных колец говорит, малая трудоемкость, высокая скорость работ, надежность конструкции и возможность укладки на глубину до 20 м.
Важно. При снижении уровня воды колодец с кольцами легко углубить (установка ремонтных колец).
Копка колодца
Рытье колодцаЧтобы выкопать колодец нужно определить окружность углубления. Для этого суммируется диаметр кольца, две его толщины + 20 см. на засыпку.
Как устанвливать колодезное кольцоПрокопав глубину равную высоте одного кольца нужно опустить первое кольцо в колодец. Для этого его нужно уложить набок, затем перевернуть и установить в колодезную шахту.
Устанвленное колодезное кольцоПрокопав дальше, устанавливаем второе, в котором чаще всего устраивается отверстие для заборной трубы.
Отверстие для заборной трубы в бетонном кольцеНо, отверстие может быть обустроено в любом из колец, на усмотрение хозяина. Кольца соединяются между собой минимум на 2 скобы.
Важно. Диаметр отверстия превышает размер трубы в 1,5 раза
Заполнение колодца водойПосле установки очередного кольца появится необходимость откачивать поступающую в кольца воду. Правильно если водой заполнено 1-1,5 кольца. Тогда уровень воды можно считать достаточным.
Установка колец под колодец
Технология укладки требует выполнения нескольких правил:
способ крепления. Чтобы обеспечить надежное крепление колец лучше отдать предпочтение кольцам с системой паз-гребень;
дополнительное крепление. Скобы также устранят возможность горизонтального смещения колец;
укладка уплотнителя между кольцами. Позволяет минимизировать риск попадания верховодки в колодец. В качестве уплотнителя хорошо зарекомендовала себя прокладка RubberElast (Германия). Как альтернативу можно использовать трос из льна, пеньку или веревку.
Совет. Жидкий клей или битум не уплотнят соединение колец, но нанесет вред воде.
цементирование шва быстротвердеющей смесью. Здесь можно посоветовать Плитонит Аквабарьер.
Место соединения последнего и предпоследнего колец дополнительно изолируют снаружи. Это позволяет предотвратить попадание талой воды и разрушение колец внешними силами.
Место соединения колодезных колец изолируют снаружи
Наружный дренаж
Ввиду того, что между грунтом и кольцами остается пространство (оно призвано скомпенсировать возможные отклонения при копании) его нужно заполнить песком или мелким гравием. Они будут выполнять функции дренажной системы – отводить воду от колодца и нивелировать воздействие сил морозного пучения грунта.
Стоит отметить, что кольца для колодца можно отлить своими руками – делается опалубка и заливается бетонный раствор.
Как отлить кольца для колодца своими руками
Как подключить к колодцу насосную станцию: детали
До начала монтажа оборудования требуется организовать основание, которое может быть деревянным, кирпичным или бетонным. Для уменьшения вибраций на нем создают резиновую подушку. Крепление основания лучше производить анкерами, что повысит устойчивость конструкции.
Вариант оформления колодца
После этого трубу, ведущую из колодца, соединяют со станцией. Для этого необходим кран-американка, муфта с требуемым диаметром, уголок, имеющий наружную резьбу и обратный клапан. Посредством муфты соединяется труба, а кран – при помощи резьбового соединения.
На выходе станции производится сборка деталей следующим образом: выход соединяется с краном, в котором устанавливается полипропиленовая муфта, путем спайки в ней закрепляется труба водопровода
При этом важно обеспечить герметичность всех стыков уплотнениями изо льна, специальной ленты или пасты
Выполнив все подготовительные мероприятия, производят открытие крана и подключение электричества, что приведет в действие насос и начнется циркуляция воды. На начальном этапе станции будет происходить вытеснение остатков воздуха вместе с водой. Постепенно будет давление в системе расти до заданного уровня и, при его достижении, станция автоматически отключится.
Особенности и недостатки водоснабжения из колодца
- оптимальная глубина колодца – 6-10 метров;
- колодец требует дополнительной, тщательной защиты от попадания в него талой и дождевой воды, поэтому его обустройство в какой-то степени считается более сложным, чем у скважины, у которой уже есть надежная защита от грязных вод – металлическая труба;
- вода на глубине 6-10 м имеет низкое качество и содержит твердые частицы, которые оказывают большое влияние на работу насосного оборудования – этот факт также усложняет обслуживание системы водоснабжения из колодца;
- низкая производительность (менее 1 м3/час), которая зависит от погодных условий, сезона и особенностей участка;
- колодец нуждается в регулярной чистке 1-2 раза в год;
- появление колодца на участке может оказать влияние на характер грунтовых вод, находящихся глубоко под участком, и вызвать угрозу целостности фундамента (во избежание таких проблем перед началом работ стоит проконсультироваться со специалистами).
Какие бывают водопроводы
Водопроводы на даче чаще всего функционируют не весь год, а только летом. Они могут использоваться не только для полива, но и для питья, если вода в источнике и состояние труб удовлетворительное.
Летний
Это самый простой вариант, знакомый каждому дачнику. Его собрать можно одному, это не займет много времени. Как правило, резиновый шланг подключается к специальному ответвлению трубы, идущей от центрального источника. Напор регулируется краном и по старинке сужением/расширением самого шланга.
Часто дачники подключаются к главной трубе не резиновыми шлангами, а своими трубами из пластика, которые протягивают вдоль всего участка в предварительно выкопанных углублениях. Также создаются специальные стойки из вертикально расположенных труб рядом с теми частями участка, которые нуждаются в дополнительном поливе (например, близ теплиц).
Для разветвлений трубы применяются специальные насадки. которые позволяют охватить практически всю площадь сада, если позволяет напор в источнике.
Зимние водопроводы
Зимние варианты водоснабжения устроены сложнее летних, поскольку обеспечивают участок и дом водой круглый год. Они имеют следующие отличия:
- источник воды должен содержать достаточные объемы, а сама вода не должна замерзать зимой;
- трубы должны быть дополнительно защищены от низких зимних температур, например, с помощью пенопласта
в доме должна иметься водонагревательная установка;
защитить от морозов нужно также источник водоснабжения.
Правила строительства колодца
Выбрав подходящее место для размещения, можно приступать к выкапыванию. Сначала необходимо определиться с его окружностью, затем подбираются внутренние кольца. Кольца могут быть деревянными, из мелкоштучного материала или железобетонными.
По мере выкапывания шахты внутри устанавливаются кольца, воду в это время нужно постоянно откачивать. Укладывая кольца, нужно придерживаться нескольких правил.
Чтобы труба, ведущая из колодца к дому, зимой не замерзла, ее следует утеплить или закопать достаточно глубоко
Основные правила:
- Предпочтение отдается кольцам, где присутствует система паз-гребень;
- Обязательно должно быть дополнительное крепление;
- Приветствуется уплотнитель между кольцами из льна, веревки или пеньки;
- Швы подлежат цементированию.
Если между грунтом и выкопанным колодцем остается пространство, его обязательно нужно засыпать песком или не слишком крупным гравием. Такой дренаж защитит от промерзания и обеспечит отвод вод.
Требования к источнику
При составлении схемы водоснабжения, будь то водопровод на даче или монтаж системы в частном доме, нельзя забывать про СНиП. Вот несколько технических характеристик, которые нужно соблюдать:
- Шахта должна быть глубокой. Не менее четырех-пяти железобетонных колец.
- Материал, из которого собирается колодец, должен быть надежным и прочным. Лучше всего подойдет железобетонное кольцо диаметром 1,5–2,0 метра, с пазовой системой сборки. Вместо них можно использовать железобетонные трубы диаметром не менее 800 см, установленных вертикально раструбом вверх.
- Необязательное требование – внешняя герметизация колец листом ПНД. Новая передовая технология будет преградой ила и глины, которая в любом случае будет проникать вовнутрь. Тут следует помнить, что отверстия в кольце все равно придется делать, иначе источник просто высохнет.
- При монтаже источника обязательно на самое его дно насыпают 20–30 см песчано-гравийной смеси, а лучше всего отсева с камнями крупной фракции.
- После установки колодца его полностью засыпают отсевом или ПГС. Так как в шахту должна проникать вода, его нельзя делать слишком герметичным.
- Последним требованием будет абсолютный запрет на использование металла. Он со временем начнет окисляться и ржаветь и никакой фильтр здесь не поможет.
На что необходимо обратить внимание
Сооружение водопровода на даче своими руками из колодца – это серьезное строительство, которое требует не только опыта и знаний, но и проведения некоторых расчетов, связанных с параметрами будущей системы
Поэтому очень важно обращать внимание на некоторые нюансы конструкции схемы и правила ее монтажа и эксплуатации
Поверхностный насос вне дома в подсобном помещении
- Система водоподготовки, насос, накопительный бак можно располагать внутри дома или в любом другом подсобном помещении. Главное требование к нему – это температура, которая не должна опускаться ниже +2С.
- Для проведения трубопровода от колодца к дому необходимо в стволе колодезного сооружения сделать отверстие, через которое труба будет проведена к воде. Так вот это отверстие придется обязательно загерметизировать с двух сторон. Это обеспечит надежную защиту шахты от проникновения в нее подпочвенных вод верховодки или проникающих вглубь атмосферных осадков и растаявшего снега.
- Если в системе водоснабжения частного дома из колодца используется поверхностный насос, то опущенную в ствол трубу надо к чему-нибудь прикрепить. Обычно для этого используют металлический штырь. Устанавливают его так: выкачивают воду, забивают штырь в донный фильтр на глубину 40-50 см. Крепление трубы к штырю производится обычной проволокой, можно использовать пластиковый хомут, он не проржавеет, поэтому долго прослужит.
- Как было сказано выше, на конец трубы надо обязательно прикрепить сетчатый фильтр. Лучше, если он будет изготовлен из нержавейки.
- Необходимо правильно подобрать диаметр трубы. Он должен совпадать с диаметром входного патрубка насоса.
- Для улучшения работы насосной установки поверхностного типа рекомендуется до него на трубе установить обратный клапан, после него фильтр грубой очистки. А уже после насоса вмонтировать фильтр тонкой очистки. То есть, такое месторасположение элементов водопровода является идеальным. Потому что фильтр грубой очистки будет сдерживать большие взвешенные частицы и различные примеси, которые негативно сказываются на сроке эксплуатации насосного оборудования.
- Кстати, мощность насоса должна соответствовать дебиту скважины. Нельзя устанавливать мощный прибор, который за короткое время просто выкачает воду, и она не сможет вовремя пополниться из водоносного слоя. Правда, установка накопительного бака эту проблему решает.
- Что касается такого показателя, как напор насосной установки, то выбирать его придется в зависимости от глубины колодца и его удаленности от дома. При этом учитывается тот факт, что вертикальный напор – это десятикратное его увеличение по горизонтали. К примеру, если в паспорте написано, что насос может поднимать воду на высоту 10 м, то это гарантированно, что он может ее перекачать на расстояние 100 м.
Теперь о таком месте, как ввод воды в дом из колодца. То есть, как правильно это сделать, чтобы данная строительная операция не сказалась на конструкции здания. В принципе, все достаточно просто. Если водопровод сооружается после строительства самого загородного дома, то ввод в него трубы надо будет производить по каналу. Этот канал может быть проведен под фундаментом или в теле фундамента. В любом случае это непростая операция. К примеру, чтобы сделать канал в фундаменте, надо его пробурить насквозь. А сделать это можно только специальной бурильной установкой.
Сверление фундамента под водопроводную трубу
Сложность сооружения канала под фундаментом зависит от глубины заложения этого элемента конструкции дома. Придется произвести достаточно большой объем земляных работ. Но, как показывает практика, чаще всего используется именно первый вариант, связанный со сверлением фундамента, потому что глубина пролегания подводящих труб не очень большая. Ведь, как уже было сказано выше, нет необходимости проводить их укладку ниже уровня промерзания грунта.
Как провести воду в дом из колодца: организация водоснабжения
Вода выводится из колодца при помощи выводной трубы. При этом можно использовать ввод в колодец ПНД трубы.Чтобы протянуть трубу к зданию, необходимо сделать подземный трубопровод. Под определенным углом к постройке выкапывается траншея.
Чтобы определить глубину траншеи нужно учитывать такие параметры:
- время применения воды. Если водопроводная система будет использоваться зимой, то углубление должно быть не менее метра;
- уровень промерзания грунта. Это знание актуально, если планируется использовать водоснабжение в течение всего года.
Углубление засыпается после того, как установится насос, проложится электрический кабель и сливной канал.
В таблице представлены основные этапы организации водопровода от источника воды в дом.
| Фото | Процесс |
| В колодце опускается насос для откачки воды. | |
| От колодца к дому прокапывается траншея. | |
| Греющий кабель обматывает скотчем. | |
| В колодец вводится труба и она же прокладывается в траншею. | |
| В колодец монтируется насосное оборудование. | |
| В дом заводится труба. | |
| Сразу делается выход для канализации. Также выкапывается траншея и укладывается труба с утеплителем. | |
| Разводка системы водоснабжения внутри дома. | |
| Устанавливаются трубы для горячей и холодной воды. |
Вариант 1 — Установка накопительного бака
Есть некоторые правила, которые следует соблюдать при установке системы с накопительным баком:
- накопительный бак следует устанавливать как можно выше. Для этого подойдет чердак или верхний этаж. Бак обязательно нужно утеплить, если чердак неотапливаемый;
- систему нужно дополнить насосом. Этот прибор подключается вручную, а также его работу можно автоматизировать;
- обязательно продумайте монтаж трубки, которая будет защищать бак от переполненности.
Подключение насосной станции к накопительному баку
Данная система удобна тем, что в доме создается значительный запас воды, которой можно воспользоваться, если, например, отключили электропитание. К минусам системы относится небольшое давление в водопроводе.
Вариант 2 — Установка насосной станции
Можно выбрать и систему с насосной станцией, которая также имеет множество преимуществ. Это такое устройство, объединяющее гидроаккумулятор, реле для управления конструкцией и насос.
При этом оборудование запускается, когда количество воды в баке становится минимальным. При наполнении емкости реле отключает агрегат.
Насосную станцию можно собрать своими силами или приобрести готовый вариант. Конструкция комплектуется поверхностными и погружными насосами
При выборе подходящего оборудования необходимо обратить внимание на производительность и мощность модели, а также на объем бака
Если планируете использовать систему постоянно, то лучше выбрать автоматизированное устройство. При применении станции только в летнее время подойдет вариант с ручным механизмом управления.
На схеме представлены основные элементы подключения насосной станции
Способы устройства зимнего водопровода
Для устройства водопровода, который будет выполнять свою основную функцию – снабжение водой круглый год, необходимо выбрать один из двух вариантов:
- Проложить водопровод таким образом, чтобы трубы пролегали ниже глубины промерзания грунта.
- Укладывать трубы выше горизонта промерзания, но при этом делая их утепление.
Оба способа имеют свои достоинства и недостатки. Рассмотрим их более подробно.
Способ № 1 — ниже глубины промерзания
Данный способ целесообразно применять в случае, когда глубина промерзания составляет не более 150 см. При этом значение глубины промерзания определяется исходя из данных за последние 10 лет.
Также стоит учитывать, что периодически случаются и очень холодные зимы, когда грунт промерзает ниже. Исходя из этого, становится понятно, что прокладка труб должна производиться на глубину, равную глубине промерзания грунта в регионе плюс 20 – 30 см.
Устройство водопровода начинается с выкапывания траншеи требуемой глубины от колодца до точки входа водопровода в дом.
На дно траншеи засыпается песок слоем 10 см и укладываются водопроводные трубы. Траншея засыпается землёй, грунт на месте засыпки уплотняется.
Несмотря на то, что это самый простой и недорогой способ создания зимнего водопровода из колодца, возникает проблема с выбором труб: полиэтиленовые трубы здесь не подойдут, т.к. не выдержат массу грунта, давящего сверху, а металлические трубы (стальные) будут подвергаться коррозии.
Проблему можно решить, обработав трубы перед укладкой антикоррозийным составом.
Для прокладки трубопровода на большой глубине можно использовать толстостенные полиэтиленовые трубы, но при этом они должны укладываться в защитном гофрированном кожухе
Кроме проблемы с выбором труб такой способ устройства зимнего водопровода имеет ещё несколько недостатков:
- при проведении ремонтных работ возникает потребность в большом объёме земляных работ;
- сложность поиска поврежденного участка трубопровода;
- вероятность промерзания и разрыва труб в системе водоснабжения в случае недостаточного заглубления водопроводной системы.
Чтобы свести количество аварий на водопроводе к минимуму рекомендуется делать как можно меньше стыков труб между собой, т.к. именно на стыках чаще всего возникают течи.
Также при устройстве зимнего водопровода ниже уровня сезонного промерзания необходимо особенно тщательно следить за герметичностью в месте примыкания труб водопровода к колодцу.
При прокладке трубопровода ниже уровня сезонного промерзания траншея заглубляется на 20 – 30 см, чтобы обеспечить формирование песчаной подушки в 15 см и проложить трубы на требующейся глубине
Способ № 2 — утепление водопровода
При этом способе водопровод закапывается на глубину 40-60 см, но трубы укладываются в траншею утеплёнными.
Для северных регионов целесообразным будет произвести облицовку траншеи кирпичом или ячеистыми бетонными блоками для повышения показателей теплосохранения.
Конечно, это значительно повысит стоимость строительства зимнего водопровода, но даёт 100%-ю гарантию от промерзания.
Сверху такая траншея прикрывается бетонными плитами и засыпается грунтом. Трубы для устройства утеплённого водопровода обычно применяются самые обычные: полимерные низкого давления и подходящего диаметра.
Какой утеплитель использовать? Здесь возможны два варианта:
- жесткие теплосберегающие оболочки из пенопласта или экструдированного пенополистерола (“скорлупа”);
- мягкие теплоизоляционные материалы (вспененные полиэтиленовые варианты, минеральная и базальтовая вата с наружно водоотталкивающей защитой).
При выборе теплоизоляционного материала для труб необходимо обратить внимание не только на его стоимость и удобство применения, но и на физические свойства. Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции
Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции.
Базальтовая вата на основании осадочных горных пород – достаточно тяжёлый утеплитель, который нельзя применять для труб небольшого диаметра.
Выбор утеплителя должен производиться исходя из условий местности: влажности грунта, глубины промерзания, а также учитывая диаметр и тип труб
Для засыпки траншеи с утеплёнными трубами лучше всего использовать не выкопанный грунт, а щебень или керамзит.
Эти материалы обладают более низким коэффициентом теплопроводности, чем грунт, а следовательно обеспечат более длительное сохранение тепла.
