Общие положения
1. Обеспечение уклона желоба
Вариант с лобовой доской, крепление на пластиковый кронштейн

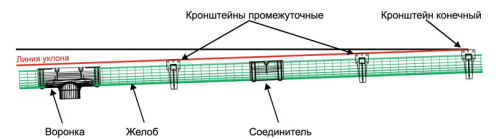

Кронштейны располагаются по уровню шнура, который натянут между конечным кронштейном и воронкой. Разница в высоте между конечными точками шнура должна обеспечить уклон до трех миллиметров на погонный метр.
Вариант без лобовой доски, крепление на металлический кронштейн
Вариант применят для кровли с небольшим шагом обрешетки. Разницу в высоте обеспечивает выгибание кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба уменьшается по мере удаления промежуточного кронштейна от конечного.
Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна
Вариант применяют для кровли с большим шагом обрешетки. Линии сгибов всех удлинителей расположены на одинаковом расстоянии. Перемещение пластикового кронштейна по удлинителю, обеспечивает уклон. Место сгиба должно располагаться не ближе десяти миллиметров от точки крепления зажимной пластины кронштейна или не ближе десяти миллиметров от окончания прорези в удлинителе.
2. Обеспечение оптимального положения элементов относительно крыши
3. Обеспечение устойчивости от деформаций при вертикальной нагрузке
- Расстояние между кронштейнами желоба не должно быть более чем 600 мм.
- Воронка закрепляется в двух точках, или на двух кронштейнах/удлинителях
- Соединитель желоба закрепляется в одной точке или на одном кронштейне/удлинителе.
- Торец углового элемента располагается не более чем в 150 мм от ближайшего кронштейна.
- Расстояние от заглушки до ближайшего кронштейна не должно больше 250 мм.
4. Обеспечение компенсации температурных линейных расширений
- Желоб монтируется в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства монтажа, по краям линии сформированы точечные микроупоры, до контакта с которыми нужно вставить желоб.
- Расстояние от торцевой поверхности заглушки до элементов конструкции дома не должно быть менее чем 30 мм.
5. Обеспечение герметизации системы
- До того как начать установку следует очистить сопрягаемые поверхности от загрязнений, а также убедиться в наличии резиновых герметизирующих прокладок и в том, надежно ли они установлены в гнезда. Прокладки должны доходить до концов гнезд.
- Должны быть установлены все заглушки. Концы желобов выступают за боковой срез кровли на 50 мм -100 мм.
Сравнение характеристик желобов под нагрузкой
Достоинства водосточных систем Дёке
С развитием пластиков, конструкции из ПХВ всё больше вытесняют металлическое оснащение своими низкими ценами, превосходным качеством, лёгкостью и простотой монтажа без особых инструментов, интересными, не выцветающими от солнца расцветками, неподверженностью к агрессивным веществам осадков, малым весом, малошумностью и другими преимуществами.
Водостоки – это большой конструктор для взрослых, справившись со сборкой и установкой которого, «взрослые дети» чувствуют себя создателями. Результатом этой «игры» будет спокойствие владельцев дома и защита его от влаги на долгие-долгие годы. Дизайн конструктора Дёке может привнести в образ жилья элементы футуризма или классики и подходит к самым различным видам отделочных материалов.
Производство водосточных систем бренда Döcke налажено в нашей стране с 2009 года. Поэтому модификации Standard, Premium, Lux как нельзя лучше подходят к российским условиям. Дмитровский завод производителя оснащён австрийским и немецким оборудованием.
Особенности металлической конструкции
Металлическая система более шумная, чем пластиковая, но прослужит в разы дольше.
Отливы из металла делят по виду материала. Наиболее распространёнными считаются:
- медь;
- оцинкованная сталь;
- алюминий и его сплав с цинком;
- сплав титана с цинком.
К достоинствам можно отнести:
- эксплуатация до 150 лет;
- устойчивость к нагрузкам;
- устойчивость к низким и высоким температурам.
Конструкции из алюминия устойчивы к коррозии, так как материал на воздухе под воздействием ультрафиолетовых лучей покрывается оксидной плёнкой, которая предохраняет его от разрушения.
Недостатки металлических систем:
- Вес металла значительно больше в сравнении с пластиком. Приступая к монтажу, нужно проверить прочность стропильного каркаса, в противном случае система водоотведения может стать причиной деформации крыши.
- Металл имеет высокую теплопроводность и промерзает зимой. Для бесперебойной работы отлива в зимний период в северных регионах прибегают к установке обогрева желобов и воронок.
- Под дождевыми каплями конструкция достаточно шумная.
- При повреждении защитного слоя появляется ржавчина.
Расчёт потребности в деталях
Собираясь за покупкой, следует сделать примерный подсчёт необходимого количества деталей водостока. Расчёт несложен. Для него нужно замерить длину кровельных свесов и нарисовать схему организации слива. Также существуют правила, которые следует соблюдать: нужно обеспечить для желобов продольный уклон не менее 2%, а между трубами водостока расстояние не должно быть более 24 м.
Пример подсчёта для одного свеса длиной 18 м
Площадь водосбора подсчитывается следующим образом:
А х В = S м2
Количество воронок:
Номинально признано, что 100 мм труба справляется с отведением осадков с площади до 220 м2. При меньших сечениях труб можно воспользоваться данными таблицы:
Количество воронок, с учетом этого, определяется по площади сбора осадков либо конструктивно: минимум одна воронка на 1 скат кровли длиной до 12 метров.
Если скат > 12 м длины, то необходимо предусмотреть две воронки.
В нашем случае Nв = 2 шт
Количество желобов подсчитывается исходя из длины деталей производителя. Для Docke она – 3 м. Длину кровельного свеса делим на этот метраж:
18 /3 = 6 шт
Соединителей на единичку меньше, чем желобов:
Nс = 6 – 1 = 5 шт
Количество угловых деталей, заглушек берётся из схемы.
Количество кронштейнов (и удлинителей)рассчитывается исходя из следующих правил:
- Расстояние между ними не должно превышать 60 см,
- По обеим сторонам воронок и соединителей ставится по кронштейну.
Общее количество кронштейнов:
Nк = А / 0,6 + 2Nв + 2Nс = 18 / 0,6 + 2 х 2 + 2 х 5 = 44 шт
Количество труб получается делением высоты стены на длину элемента (3 м) и умножением на количество воронок:
Nт = Н / 3,0 х Nв = 4,5 / 3 х 2 = 3 шт
Количество заглушек (по схеме) 2 шт;
Количество колен (при простой архитектуре) 2 х Nв = 4 шт;
Количество наконечников равно Nв = 2;
Количество сеток для воронок равно числу воронок;
Количество хомутов:
Nхом = (Н / 1,5 + 1) х Nв = (4,5 / 1,5 + 1) х 2 = 8 шт
По данным Таблицы 2 можно принять количество соединительных муфт.
Все детали системы продаются поштучно. Рациональнее всего приобретать их с запасом, потому что не всегда можно рассчитать их количество идеально точно. Кроме того, где-то детали понадобится подрезать или укоротить, а где-то – удлинить. Начиная монтаж, запас нужно иметь под рукой.
Основные критерии качества водосточных систем
Водостоки должны справляться со всей накопившейся водой даже в случае погодных аномалий, поэтому большинство современных систем рассчитаны на сильные ливни. Водосточные системы могут быть внутренними и наружными, для отдельно стоящих зданий лучше подходят внешние конструкции. Выбор лучше сделать еще на стадии проектирования дома, крайний срок – к моменту начала кровельных работ, ведь водостоки, установленные вместе с верхней частью здания, самые долговечные. Стоит помнить и о других критериях выбора.
Химический состав отдельный элементов не совмещается друг с другом: например, нельзя при медной кровле устанавливать алюминиевые водостоки.
Вообще металлические водостоки считались более прочными, но даже покрытые полимером, они подвержены коррозии, плюс имеют большой вес и не всегда уместны по дизайну.
Гораздо практичнее пластиковые водостоки, которые легки в монтаже, прочны, надежны при работе, всегда можно подобрать необходимый оттенок под цвет фасадной панели или кровли.
В качестве соединительных элементов практичнее использовать герметичные резиновые уплотнители, которые учитывают расширение труб и не дают конструкции треснуть.
Важно правильно рассчитать сечение желоба, диаметр труб и количество воронок: необходимое число этих элементов напрямую зависит от площади и конструкции кровли.
Особенности монтажа водостока «Деке»
Правила установки системы зависят от вида кронштейна. Инструкция по сборке и монтажу пластиковой водосточной системы «Деке» на металлических держателях не требует лобовой доски. Установка проводится так:
- Кронштейны закрепляются к кровельной части.
- Ближайший к кровле желобной край заводится под зацеп опоры и опускается в ее приемное гнездо. Зажимная планка отгибается, а противоположный торец желоба фиксируется.
- Перепад высоты обеспечивается тем, что держатель сгибают на нужном участке.
- Расстояние между концом опорной части и участком сгиба делается тем меньше, чем дальше расположен держатель от крайнего кронштейна.
Такой способ установки используют для кровель с малым обрешеточным шагом.
Если вы выбрали держатели из пластика, нужно закрепить лобовую доску. На нее на саморезы садят сам кронштейн, воронку и соединительный элемент. Сборка проходит согласно инструкции:
- В зажим держателя заведите кромку того края желоба, который ближе всего располагается к лобовой доске.
- Желобной элемент опустите в приемник держателя. Затем сильно надавите на противоположный край и заведите кромку в зажим до появления щелчка.
- Кронштейновые опоры закрепите по натянутому шнурку меж воронкой и крайним держателем, чтобы соблюсти ровность конструкции. Перепад высоты между этими точками создает уклон до 3 мм на единицу длины.
- Участки сочленения доски с крышей укрепите, чтобы ее не вырвало после снегопада из-за веса накопившихся осадков.
Во всех вариантах свес крыши должен располагаться над желобной частью на расстоянии в половину диаметра последнего. Между держателями нужно выдержать примерно полметра, а между торцом уголка и кронштейном – до 15 см. В завершении монтажа устанавливают заглушки.
Установка
Для того чтобы пользователи могли установить систему самостоятельно, к ней прилагается инструкция по монтажу. Монтаж водосточной системы прежде всего, должен обеспечить следующие характеристики и параметры готовой конструкции:
- Неподверженность деформациям при повышенной нагрузке от осадков;
- Уклон лотка не менее 2%;
- Правильное положение лотка под краем кровельного свеса;
- Герметичность;
- Компенсацию температурных удлинений.
Меры по обеспечению жёсткости системы
Для того чтобы в системе не возникали вертикальные деформации, применяются следующие меры:
- С двух сторон от воронки на расстоянии не более 15 см ставятся дополнительные кронштейны;
- По 1 дополнительному кронштейну ставится под соединительный элемент, расстояние между кронштейнами строго до 0,6 м;
- От торца углового элемента лотка до ближайшего кронштейна должно быть не более 15 см;
- Не больше 25 см от заглушки до ближайшего кронштейна.
Обеспечение уклона
Предусмотрено три варианта крепления лотков:
- Если крепление производится на лобовую доску с помощью пластиковых кронштейнов, то первыми прикрепляются воронка и самый удаленный от неё кронштейн. При этом воронка крепится ниже его для создания уклона от 2% до 3%. Натягивается шнурок, по которому крепятся все промежуточные кронштейны.
- Если лобовой доски нет, а обрешётка имеет небольшой шаг, то лотки опирают на металлические кронштейны, крепящиеся на стропила. Держатели кронштейнов изгибают в местах, согласно выбранному уклону (см. рисунок ниже).
- Для обрешётки с большим шагом применяются пластиковые кронштейны с удлинителем. Уклон организуется за счёт положения точки его крепления на удлинителе.
Правильным будет такое положение лотка под свесом кровли, при котором последний нависает над лотком на расстоянии от 1/3 до 1/2 диаметра лотка. Нужно обеспечить вертикальный зазор 3 см от линии плоскости кровли до внешнего края бортика лотка.
Герметичность достигается обеспечением чистоты мест соединения и правильности установки резиновых прокладок. Для компенсации удлинения от воздействия повышенной температуры достаточно правильно смонтировать сопрягаемые элементы. На соединителях имеются линии, подписанные: «Вставить до сих пор». Концы лотков нужно завести в соединители до этих линий.
Особенности крепления
Как уже сообщалось, крепление водослива может осуществляться:
- На лобовую доску используются (пластиковые кронштейны);
- На крыши без неё (на металлические кронштейны с удлинителями или без них).
В первом случае пластиковые крепежные элементы, соединители, воронки крепятся к доске саморезами. Во втором случае используются металлические крепления так, как указано в инструкции.
Для прикрепления труб водостока и фиксации его элементов между собой разработчики Docke предлагают использовать универсальный хомут. Он может работать в режиме «проскальзывания», оставляя трубам возможность удлиняться при температурном расширении (на хомуте сбоку должна быть надпись «труба»). Режим «фитинг» (такая надпись должна быть сбоку) используется для жёсткой фиксации. Трубы крепятся к стене саморезом М6. Кольцо хомута вставляется в пазы дужками до упора.
Последовательность сборки
Монтаж водосточной системы начинает установка водосборной части (горизонтальная). Первыми крепятся воронка и самый дальний от неё хомут. Их высотное расположение задаёт уклон лотков.
Выставляются все промежуточные крепёжные детали (держатели кронштейнов, соединительные элементы); монтируются лотки начиная от воронки, к дальнему краю; на торцы крайних лотков и воронок ставятся заглушки; в сливное отверстие воронки ставят сеточку.
Установку водостоков (вертикальной части системы) начинают также от воронок. Монтируют последовательно: фигурную часть, составленную из колен и отрезка трубы, затем устанавливают водосточную трубу и крепят её к стене, последним устанавливается наконечник, направляемый в сторону дождеприёмника или ёмкости для дождевой воды.
Монтаж водостоков завершают испытания проливкой. На крышу, подальше от воронки выливают воду. Если система не дала протечек, а вода вся прошла положенным маршрутом, система установлена правильно.
Цены комплектующих
Стоимость системы будет зависеть от количества необходимых деталей, площади кровли и ее геометрии. Цвет играет в ценовой политике важную роль. Элементы оттенка «Гранат» немного дешевле, поскольку они пользуются меньшим спросом у покупателей.
Средняя стоимость основных элементов стандартного устройства в рублях:
- воронка – 420;
- желобные элементы – 600;
- соединители – 160;
- уголки – от 300 до 900;
- трубы – 700;
- трубные коленцы – 228;
- кронштейны – от 75 до 280;
- крепежные и заглушивающие детали – в пределах 100.
Цена элементов водосточной системы «Деке-Люкс» будет выше, чем варианта «Стандарт», поскольку детали объемнее. В сам комплект войдет больше элементов – такие водостоки выбирают для коттеджей с широкими крышами.
Также стоит учитывать, что придется заплатить за работу бригады, если монтировать установку вы будете с привлечением профессионалов.
Водостоки Деке: достоинства и недостатки
Немецкая компания Döcke является одним из лидеров российского рынка кровельных, фасадных и водоотводных строительных материалов. Конкурент фирмы Деке — производитель Гранд Лайн.
ВАЖНО! Все изделия изготавливаются с применением современного оборудования и технических решений, а продукция проверяется на соответствие требований стандартов ISO 9001 v IQTest. К достоинствам использования водоотводных систем этой фирмы можно отнести:
К достоинствам использования водоотводных систем этой фирмы можно отнести:
- Срок службы — 25 лет;
- Температурный режим варьируется от -50 до +50 градусов;
- Устойчивы к влиянию солнечного света;
- Материал элементов не трескается при замораживании;
- Малый вес деталей позволяет ускорить и упростить процесс монтажа. Также благодаря этому свойству водосток не оказывает дополнительных нагрузок на несущие стеновые элементы;
- Устойчивость к коррозийным процессам;
- Высокая прочность стыковых коленных соединений, не требующих дополнительных изолирующих материалов;
- Диаметр сливных элементов является достаточным для осуществления беспрепятственного движения воды в больших объемах;
- Демократичная цена.
Недостатки:
Как и любые другие пластиковые конструкции они имеют пониженную механическую и ударную прочность;
Установка
Для того чтобы пользователи могли установить систему самостоятельно, к ней прилагается инструкция по монтажу. Монтаж водосточной системы прежде всего, должен обеспечить следующие характеристики и параметры готовой конструкции:
- Неподверженность деформациям при повышенной нагрузке от осадков;
- Уклон лотка не менее 2%;
- Правильное положение лотка под краем кровельного свеса;
- Герметичность;
- Компенсацию температурных удлинений.
Меры по обеспечению жёсткости системы
Для того чтобы в системе не возникали вертикальные деформации, применяются следующие меры:
- С двух сторон от воронки на расстоянии не более 15 см ставятся дополнительные кронштейны;
- По 1 дополнительному кронштейну ставится под соединительный элемент, расстояние между кронштейнами строго до 0,6 м;
- От торца углового элемента лотка до ближайшего кронштейна должно быть не более 15 см;
- Не больше 25 см от заглушки до ближайшего кронштейна.
Обеспечение уклона
Предусмотрено три варианта крепления лотков:
- Если крепление производится на лобовую доску с помощью пластиковых кронштейнов, то первыми прикрепляются воронка и самый удаленный от неё кронштейн. При этом воронка крепится ниже его для создания уклона от 2% до 3%. Натягивается шнурок, по которому крепятся все промежуточные кронштейны.
- Если лобовой доски нет, а обрешётка имеет небольшой шаг, то лотки опирают на металлические кронштейны, крепящиеся на стропила. Держатели кронштейнов изгибают в местах, согласно выбранному уклону (см. рисунок ниже).
- Для обрешётки с большим шагом применяются пластиковые кронштейны с удлинителем. Уклон организуется за счёт положения точки его крепления на удлинителе.
Правильным будет такое положение лотка под свесом кровли, при котором последний нависает над лотком на расстоянии от 1/3 до 1/2 диаметра лотка. Нужно обеспечить вертикальный зазор 3 см от линии плоскости кровли до внешнего края бортика лотка.
Герметичность достигается обеспечением чистоты мест соединения и правильности установки резиновых прокладок. Для компенсации удлинения от воздействия повышенной температуры достаточно правильно смонтировать сопрягаемые элементы. На соединителях имеются линии, подписанные: «Вставить до сих пор». Концы лотков нужно завести в соединители до этих линий.
Особенности крепления
Как уже сообщалось, крепление водослива может осуществляться:
- На лобовую доску используются (пластиковые кронштейны);
- На крыши без неё (на металлические кронштейны с удлинителями или без них).
В первом случае пластиковые крепежные элементы, соединители, воронки крепятся к доске саморезами. Во втором случае используются металлические крепления так, как указано в инструкции.
Для прикрепления труб водостока и фиксации его элементов между собой разработчики Docke предлагают использовать универсальный хомут. Он может работать в режиме «проскальзывания», оставляя трубам возможность удлиняться при температурном расширении (на хомуте сбоку должна быть надпись «труба»). Режим «фитинг» (такая надпись должна быть сбоку) используется для жёсткой фиксации. Трубы крепятся к стене саморезом М6. Кольцо хомута вставляется в пазы дужками до упора.
Последовательность сборки
Монтаж водосточной системы начинает установка водосборной части (горизонтальная). Первыми крепятся воронка и самый дальний от неё хомут. Их высотное расположение задаёт уклон лотков.
Выставляются все промежуточные крепёжные детали (держатели кронштейнов, соединительные элементы); монтируются лотки начиная от воронки, к дальнему краю; на торцы крайних лотков и воронок ставятся заглушки; в сливное отверстие воронки ставят сеточку.
Установку водостоков (вертикальной части системы) начинают также от воронок. Монтируют последовательно: фигурную часть, составленную из колен и отрезка трубы, затем устанавливают водосточную трубу и крепят её к стене, последним устанавливается наконечник, направляемый в сторону дождеприёмника или ёмкости для дождевой воды.
Монтаж водостоков завершают испытания проливкой. На крышу, подальше от воронки выливают воду. Если система не дала протечек, а вода вся прошла положенным маршрутом, система установлена правильно.
Способ крепления на металлический кронштейн
Водосточная система Docke может быть установлена и без лобовой доски, при этом используются металлические кронштейны. Данный способ применяется для тех кровель, которые обладают незначительным шагом обрешётки. На первом этапе кронштейн фиксируется к конструкции крыши. Край желоба, который находится ближе к крыше, следует завести под зацеп опоры и опустить в приемное гнездо. Зажимная планка отгибается и укрепляется противоположным краем. Перепад высоты можно будет обеспечить, выгибая кронштейн. По мере удаления кронштейнов от конечного из них шаг между местом изгиба и концом опорной части нужно уменьшать.
Преимущества водосточной системы из ПВХ Docke:
- Высокая пластичность материала (возврат к первоначальной форме при деформации)
- Достаточная толщина элементов (высокая прочность при работе под нагрузкой воды, снега и льда)
- стойкость к выцветанию (в том числе и для темных цветов)
- Климатическая устойчивость (от – 50° до + 50°)
- Слабая адгезия, устойчивость к коррозии
- Легкий вес
- Простота монтажа
- Система Clear Tube (против налипания листвы)
ВОДОСТОЧНАЯ СИСТЕМА LUX
Диаметр трубы 100 мм
Диаметр жёлоба 141 мм
Толщина стенок 2.2 мм
белый шоколад графит
ВОДОСТОЧНАЯ СИСТЕМА PREMIUM
Диаметр трубы 85 мм
Диаметр жёлоба 120 мм
Толщина стенок 1.8 мм
пломбир щоколад гранат
ВОДОСТОЧНАЯ СИСТЕМА Standard
Диаметр трубы 80 мм
Диаметр жёлоба 120 мм
Толщина стенок 1.7 мм
Docke Standard – комплектация
Составные части водостока.
желоба
желоба
водосточный
90°/135°
желобов
45°/72°
воронки
труба
универсальный
муфта
кронштейн
крепление
шпилька с гайкой
Элементы водосточной системы DACHA
 Желоб водосточный
|  Труба водосточная
|  Соединитель желобов
| |||
 Воронка
|  Угловой элемент 90˚
|  Заглушка желоба
| |||
 Муфта соединительная

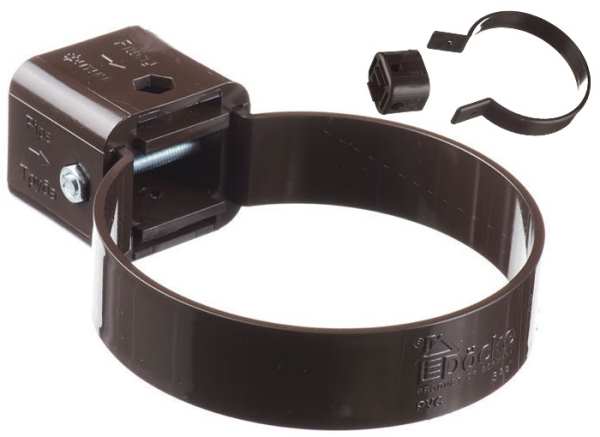

|  Хомут универсальный
|  Колено 45˚
| |||
 Наконечник
|  Кронштейн желоба
|  Крепление регулируемое
| |||
 Кронштейн металлический
|  Шпилька специальная с гайкой
|
Логистические характеристики.
| № п/п | Наименование показателей, ед. измерения | Внешний вид | Назначение и геометрические параметры | Вес штуки, кг | Кол-во в упаковке, шт | Вес упаковки брутто, кг | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба водосточная 3 м | Отвод воды из водосбора в водослив. Длина – 3 м, 1 м; Диаметр – 100 мм. | 3,1 | 5 | 15,7 | 3002х300х174 | Полиэтилен | |
| 2 | Труба водосточная 1 м | 1,03 | 5 | 5,4 | 1002х300х174 | |||
| 3 | Желоб водосточный |  | Сбор и отвод дождевой воды с поверхности крыши. Длина – 3000 мм; Диаметр – 140,5 мм. | 2,2 | 5 | 11,1 | 3002х140х140 | Полиэтилен |
| 4 | Соединитель желобов | Последовательное соединение желобов в единую систему. | 0,19 | 30 | 6 | 446х311х346 | Гофрокартон | |
| 5 | Угловой элемент 90° |  | Устанавливается на внешних и внутренних углах кровли и предназначен для соединения желобов под углом 90° в целях изменения направления движения воды. | 0,37 | 10 | 4,2 | 446х311х346 | Гофрокартон |
| 6 | Угловой элемент 135° |  | Устанавливается на внешних и на внутренних углах кровли и предназначен для соединения желобов под углом 135° в целях изменения направления движения воды. | 0,38 | 10 | 4,2 | 446х311х346 | Гофрокартон |
| 7 | Угол регулируемый 60° – 160° | Устанавливается на внешних и внутренних углах кровли и предназначен для соединения желобов под углом от 60° до 160° в целях изменения направления движения воды. | 0,5 | 8 | 4,7 | 446х311х346 | Гофрокартон | |
| 8 | Воронка |  | Соединение желоба и трубы в целях отвода воды на нижележащие уровни. | 0,5 | 8 | 4,4 | 446х311х346 | Гофрокартон |
| 9 | Наконечник | Отвод воды из водосточной трубы на землю. | 0,35 | 12 | 4,6 | 446х311х346 | Гофрокартон | |
| 10 | Колено 72° | Переход от воронки к трубе, а также обход архитектурных элементов фасада под углом 72°. | 0,37 | 12 | 4,8 | 446х311х346 | Гофрокартон | |
| 11 | Колено 45° | Переход от воронки к трубе, а также обход архитектурных элементов фасада под углом 45°. | 0,32 | 14 | 4,9 | 446х311х346 | Гофрокартон | |
| 12 | Муфта соединительная | Соединение трубы с воронкой или двух труб. | 0,2 | 33 | 7,1 | 446х311х346 | Гофрокартон | |
| 13 | Муфта-переходник LUX/PREMIUM | Совместное использование желобов системы LUX и труб системы PREMIUM. | 0,18 | 55 | 10,6 | 446х311х346 | Гофрокартон | |
| 14 | Заглушка желоба | Устанавливается на торце желобов для обеспечения герметичности системы. | 0,09 | 66 | 6,5 | 446х311х346 | Гофрокартон | |
| 15 | Тройник 45° | Соединение труб системы LUX под углом 45°. | 0,56 | 6 | 3,8 | 446х311х346 | Гофрокартон | |
| 16 | Коллектор | Соединение различных водосточных труб с диаметром до 100 мм включительно под произвольными углами. | 0,61 | 6 | 4,1 | 446х311х346 | Гофрокартон | |
| 17 | Хомут универсальный | Крепление элементов водосточной системы на фасаде здания. Имеет два положения: «Труба» – крепление трубы с проскальзыванием; «Фитинг» – жёсткое крепление фитингов и труб. | 0,09 | 100 | 10,4 | 443х318х288 | Гофрокартон | |
| 18 | Крепление регулируемое |  | Предназначено для крепления желоба на кровлях без лобовой доски. Длина короткой части – 169 мм, длиной части – 280 мм. | 0,1 | 60 | 6,3 | 351х286х196 | Гофрокартон |
| 19 | Кронштейн желоба | Крепление желоба на кровлях с лобовой доской либо на кровлях без лобовой доски с использованием регулируемого крепления | 0,11 | 60 | 6,9 | 446х311х346 | Гофрокартон | |
| 20 | Шпилька специальная с гайкой | Крепление универсального хомута к стене здания. Длина – 150 мм. | 0,05 | 100 | 5,0 | 160х105х110 | Гофрокартон | |
| 21 | Кронштейн желоба металлический | Крепление желоба на кровлях без лобовой доски. Длина опорной части – 255 мм. | 0,31 | 30 | 9,7 | 780х350х100 | Гофрокартон |
Служба технической поддержки: 8 800 100 71 45, www.docke.ru.
Виды водосточных систем «Деке»
Производители предлагают два типа водосточных систем с разными техническими характеристиками. Вариант «Стандарт» подойдет для маленьких загородных домов и дачного строительства. Он отличается небольшими размерами деталей, достаточными, чтобы обеспечить слив талой воды, осадков и избежать перелива. Желобная ширина здесь 121 мм, сечение трубы – 86 мм. Стандартная длина изделий – 3 м. Цветовая палитра представлена оттенками «Гранат», «Шоколад» и «Пломбир».
В отзывах владельцев домов о водосточной системе «Деке-Стандарт» отмечены ее надежность и качество. Есть пользователи, которые считают цену за пластик необоснованно дорогой, она сопоставима с моделями других производителей из оцинкованной стали с защитным полимерным покрытием.
Водостоки «Люкс» больше по габаритам и относятся к премиум-классу. Элементы производят в трех цветовых решениях – белом, сером и шоколадном. Желобная ширина здесь 141 мм, диаметр труб – 10 мм. Длина стандартна – 3 м. Такие водостоки можно использовать в таунхаусах и массивных коттеджах в несколько этажей.
В отзывах об этой установке часто говорится о высоком качестве и технологичности. На строительных форумах предупреждают, что приобретать водосток нужно у официальных дилеров компании. На рынке есть подделки, продаваемые под видом систем этой марки. Они не отличаются качеством, текут на стыках и выцветают.
