Особенности установки приемной воронки ливневой канализации на кровле

Ливневая канализация в частном доме своими руками

Прежде, чем приступить к закупке материалов для дренажной системы, следует убедиться в ее необходимости

Важно выяснить уровень подпочвенных вод в пиковый период их накопления

Это можно сделать весной, сразу после схода снега, и во время осенних дождей. Для выяснения выполняют разведочное бурение на воду на глубину до трех или четырех метров.

Смотреть видео

Дренаж и ливневая канализация Uponor. Вебинар 2021 г.

Наличие или отсутствие близких подпочвенных вод определяется содержанием воды в составе почвы из шурфов. По результатам исследования образцов принимается решение о необходимости глубинного дренажа для загородного дома.

Важным показателем является уровень воды в ближайших к участку водозаборов – колодцев или скважин.

Определившись с необходимостью устройства водоотводной системы, желательно выполнить геосъмку участка, чтобы определить уклоны на нем, а следовательно и направление стока.

Проектирование дренажной системы загородного дома

Это самый важный этап создания водостока с участка. Он позволяет достоверно просчитать величину и состав материальных затрат на приобретение составных частей:

1. Виды, количества и размеры труб для дренажа.
2. Потребность в соединительных деталях – фитингах.
3. Виды водоотводящих каналов по величине их заглубления.
4. Количество и тип лотков для поверхностной ливневки.
5. Емкость накопительной емкости.
6. Размеры труб для изготовления смотровых и дренажных каналов.
7. Рассчитать потребность в стройматериалах, включая количество и фракцию гравия, метраж полотна геотекстиля.

Если выполняется простой эскизный проект водоотводящей канализации загородного дома самостоятельно, то в таком случае его необходимо показать специалисту в этой области проектирования ПГС. При необходимости – внести в него соответствующие изменения и только после этого приступать к закупке необходимых материалов.

Глубина заложения подземной части системы

Чем ближе к поверхности располагается дренажная труба, тем активнее она поглощает скопившуюся на поверхности влагу. Величина заглубления может составлять от 15 сантиметров.

Но если труба располагается на обрабатываемом участке, то нужно принимать во внимание глубину вскопки земли, которая может составлять до 30 сантиметров. Малозаглубленные желоба, находясь на указанных глубинах, оттаивают довольно быстро и выводят воду с участка, не допуская ее значительных скоплений

Смотреть видео

Что касается заглубленных коллекторов для ливневой канализации загородного дома, работающих на горизонте подпочвенных вод, этот показатель зависит от глубины промерзания грунта. Находясь ниже этой зоны, дренажная система активно выводит воду в течение всего года.

Уклон подземной коммуникации

На этот показатель стоит обратить самое пристальное внимание. Дело в том, что при превышении нормы уклона в 3 миллиметра на метр трубопровода, меняется характер стока

Воду в ливневке сомнительно считать чистой.

В результате превышения скорости стока, загрязняющие компоненты не успевают полностью стекать вместе с жидкостью и частично остаются в трубе. Постепенно количество осадков нарастает, приводя к засору.

Удалить его такое плотное наслоение из ливневой канализации загородного дома можно только струей воды под давлением.

Основанием для установки дренажа является гравийная подсыпка

Ее формированию нужно уделить особое внимание. Качественные измерения при установке стока можно произвести лазерным или удлиненным строительным уровнем

Минимальный размер уклона для ливневки составляет 0,3-0,5 сантиметров на метр трубопровода, максимальный не более 4-5.

Системы внутреннего холодного и горячего водоснабжения

20. Внутренние водостоки

20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.

Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

20.2. Воду из систем внутренних водостоков следует отводить в наружные сети дождевой или общесплавной канализации.

Примечания: 1. При обосновании допускается предусматривать отвод воды из системы внутренних водостоков в систему производственной канализации незагрязненных или повторно используемых сточных вод.

2. Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов.

20.3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.

Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.

Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

20.5. Присоединение к одному стояку воронок, расположенных на разных уровнях, допускается в случаях, когда общий расчетный расход по стояку не превышает величин, приведенных в табл. 10.

Диаметр водосточного стояка, мм

20.6. Минимальные уклоны отводных трубопроводов следует принимать: для подвесных трубопроводов 0,005, для подпольных — в соответствии с требованиями разд. 18.

20.7. Для прочистки сети внутренних водостоков следует предусматривать установку ревизий, прочисток и смотровых колодцев с учетом требований разд. 17. На стояках ревизии необходимо устанавливать в нижнем этаже зданий, а при наличии отступов — над ними.

Примечание. При длине подвесных горизонтальных линий до 24 м прочистку в начале участка допускается не предусматривать.

20.8. Присоединение водосточных воронок к стоякам следует предусматривать при помощи компенсационных раструбов с эластичной заделкой.

20.9. Расчетный расход дождевых вод Q, л/с, с водосборной площади следует определять по формулам:

для кровель с уклоном до 1,5% включительно

для кровель с уклоном свыше 1,5%

В формулах (34) и (35):

F — водосборная площадь, кв.м;

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 20 мин при периоде однократного превышения расчетной интенсивности, равной 1 году (принимаемая согласно СНиП 2.04.03-85);

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 5 мин при периоде однократного превышения расчетной интенсивности, равной 1 году, определяемая по формуле

здесь n — параметр, принимаемый согласно СНиП 2.04.03-85.

20.10. Расчетный расход дождевых вод, приходящийся на водосточный стояк, не должен превышать величин, приведенных в табл. 10, а на водосточную воронку определяется по паспортным данным принятого типа воронки.

20.11. При определении расчетной водосборной площади следует дополнительно учитывать 30% суммарной площади вертикальных стен, примыкающих к кровле и возвышающихся над ней.

20.12. Водосточные стояки, а также все отводные трубопроводы, в том числе прокладываемые ниже пола первого этажа, следует рассчитывать на давление, выдерживающее гидростатический напор при засорах и переполнениях.

20.13. Для внутренних водостоков надлежит применять пластмассовые, асбестоцементные и чугунные трубы с учетом требований пп. 17.7, 17.9.

На горизонтальных подвесных линиях при наличии вибрационных нагрузок допускается применять стальные трубы.

Для чего нужна ливневая канализация

Главное назначение ливневой или дождевой канализации – отведение лишней влаги с территории вокруг дома.

Такая ливневка вокруг дома состоит из водопроводных труб, фильтрующих элементов и различных приспособлений, с помощью которых, помимо отведения влаги,  возможно выполнение следующих функций:

• Организация полива насаждений на дачном или приусадебном участке с целью положительного воздействия на рост растений талой воды.
• Продление срока эксплуатации основного строения на участке, повышение прочностных характеристик фундамента. Это объясняется тем, что обустроенная система отведения влаги предотвращает подтопление фундамента дома, следовательно, снижает риск образования вредных грибков и плесени.
• Качественное очищение талой и дождевой воды от мелких песчинок и других примесей.
• Сохранение надлежащего внешнего вида тротуаров из плитки и асфальтовых покрытий, на которые разрушительно воздействуют потоки воды от таяния снега и обильных осадков.
• Снижение риска затопления подвального помещения или цокольного этажа.
• Препятствие образованию луж и грязи на участке после выпадения осадков.

Материал изготовления

Подразделяют решетчатые изделия по материалу изготовления. От него также зависит область применения деталей:

• Чугунные элементы используют для большей части водоотводов линейного типа, которые устанавливают на участках с постоянным трением и повышенным давлением.
• Металлические решетки из нержавейки применяют на больших АЗС, обочинах дорог, вблизи индустриальных комбинатов и в локациях, где имеются большие требования к антикоррозийным характеристикам материала. Чтобы удешевить подведение ливневой канализации, иногда используют оцинкованную сталь.
• Пластиковые решетки применяют в местах с незначительными нагрузками: на приусадебных участках, дорожках для пешеходов, парках и скверах. Не допускается их установка на автодорогах с плотным потоком передвижения грузового транспорта.
• Медные изделия способны выдержать лишь небольшой груз и используются в качестве декора.

Для чего нужна ливневая канализация на частном участке

Многим знакомо отчаяние, когда высушенный, подготовленный к приёму готовой продукции и тщательно обработанный погреб или подвал в частном доме заполняется ливневой водой. А весной талая вода застаивается в низинных местах. Положение спасает ливневая канализация:

• водоотведение позволяет предохранить стены и фундамент дома от промокания;
• предупреждает подтопление подвала и заболачивание участка талыми водами;
• собирает свободно текущую воду, размывающую отмостки дома, дорожки, грядки и элементы ландшафтного дизайна.

Если оборудовать на участке собственный коллектор для сбора дождевой и талой воды, можно существенно сэкономить на поливе.

Обустройство ливневой канализации на частных жилых территориях

СП 32.13330.2012 описывает требования только к выполнению расчетов для коллекторов, а также к их обустройству. Водоприемники, трубопроводы, лотки и другие элементы поверхностного водоотвода подбираются с учетом расчетных данных по коллекторам в конкретном случае. Соблюдение таких требований необходимо только для территорий промышленных предприятий, условий городской застройки, на проездах местного значения в городах, поселках, других населенных пунктах.

Для частных территорий ливневая канализация проектируется совместно с дренажом и водостоком. При выполнении расчетов в качестве основных данных используются статистические сведения по объему осадков и талых вод. Значения диаметров труб, размеров лотков, водоприемных колодцев и т.п. рассчитываются с учетом пиковых нагрузок. Дополнительно вносятся поправки в соответствии с типом покрытия на территории (газон, асфальт, мощение и т.п.), площадью кровель, с которых через водосток осадки и талая вода отводятся в ливневую канализацию. Поверхностный водоотвод не объединяют с дренажом — это чревато его переполнением при обильных дождях или таянии снега. Вместе с тем, точка водосброса для двух этих систем может быть общей.

Советы профессионалов

Если вы занимаетесь монтажом внутреннего водостока впервые, обратите внимание на своеты специалистов

1. Монтаж начинается снизу, постепенно нужно подниматься наверх.
2. Все каналы и шахты внутри здания, предназначенные для водопровода, после его монтажа нужно закрыть панелями. Это позволит сохранить температурный режим.
3. При выборе водоприемной воронки учтите, что она должна подходить к кровельному материалу крыши.
4. Места, где устанавливаются воронки, должны быть немного ниже остальной поверхности. небольшой уклон можно сделать специально.
5. Металлические трубы во внутренней системе обязательно оснащать электроподогревом, иначе в зимний период они промерзнут и могут лопнуть.

Устройство внутренней водосточной системы более сложно, чем внешней

Важно обратить внимание на точность расчетов, а при монтаже – на герметичность соединений

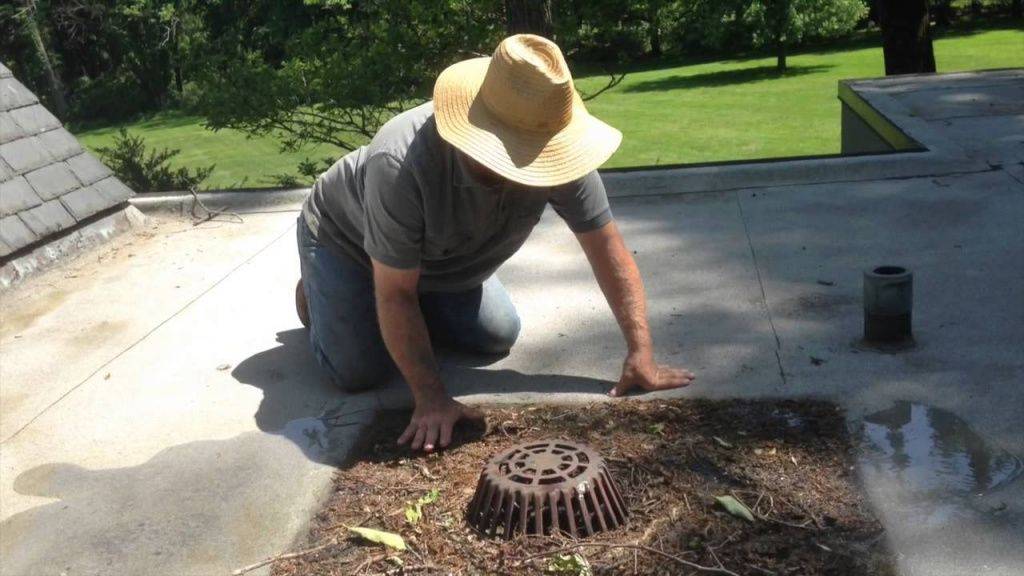

Особенности установки воронок на кровле

Установка конструкций, их количество и интервал между воронками зависит от особенностей объекта: площади, конфигурации, дождевого объема и других параметров. На практике расстояние между 2-мя элементами составляет около 25 метров, чего достаточно для своевременного водоотвода.  Меньшее количество приводит к закупорке воронок с последующим скапливанием жидкости на плоской поверхности.

Все компоненты соединяются с водосточными трубами, на случай перегрузки формируется резервная система. Она активируется при весеннем таянии снегов, сильном ливне или во время затяжных дождей

В этом случае важно, чтобы приемная часть не засорялась

Монтаж выполняется в несколько этапов:

1. Внутренний элемент вставляется в специальное отверстие на крыше. Крепеж не должен быть жестким.
2. Сверху вставляют внешнюю часть, проводя ее через кровельный ковер и утеплитель. Между 2-мя элементами помещают кольцо уплотнения.
3. Фартук колпака устанавливают на рубероидную подкладку и дополнительный гидроизоляционный слой.
4. В чашу воронки заводится кровельное покрытие, которое фиксируют кольцом и крепежными компонентами.
5. Процесс завершает монтаж защитной решетки.

Успех определяется грамотным планированием работы и квалификацией специалистов.

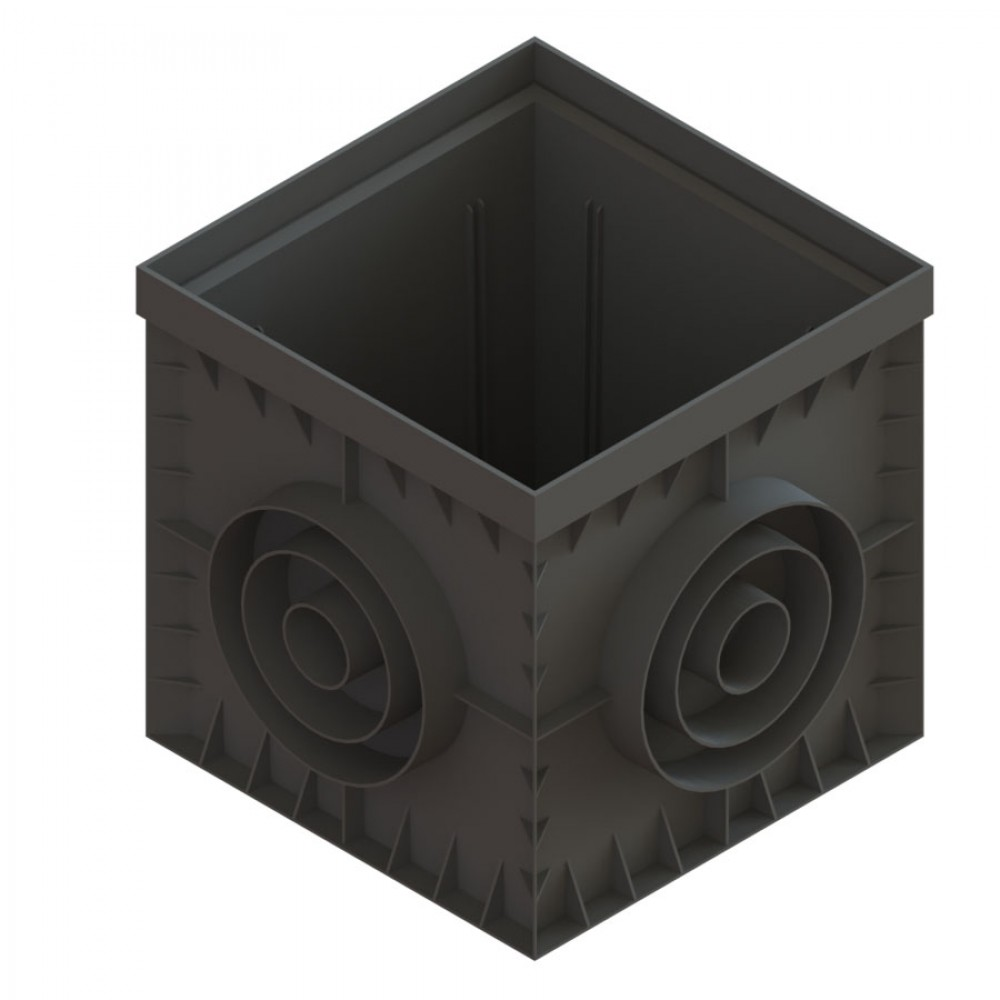

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр. А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

1. Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
2. На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
3. Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
4. Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
5. С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
6. Устанавливаются перегородки и корзина дождеприемника.

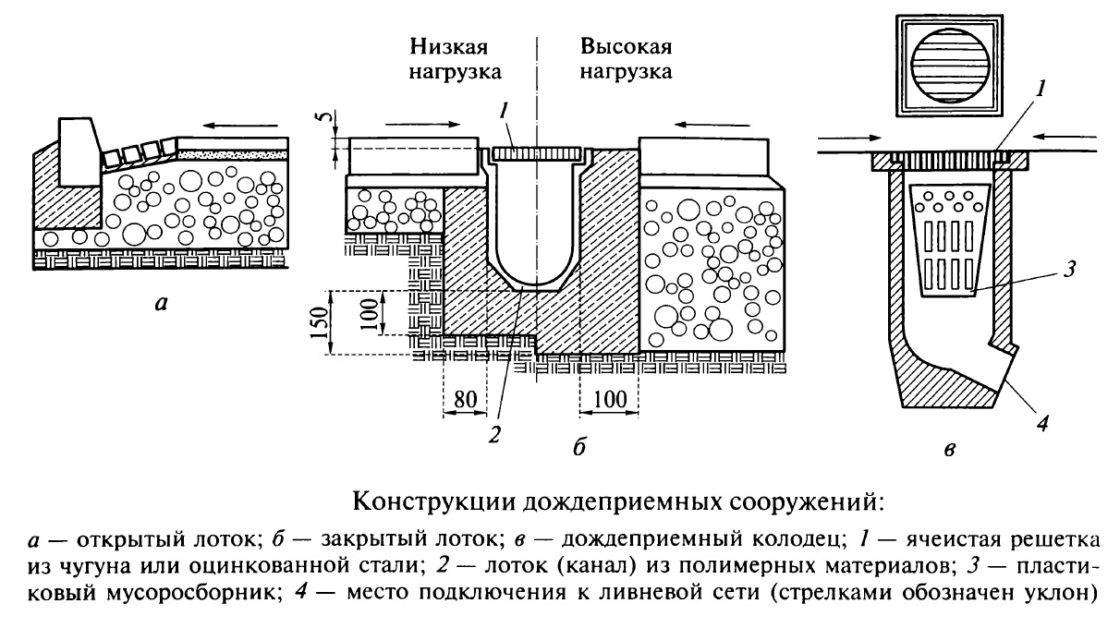

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

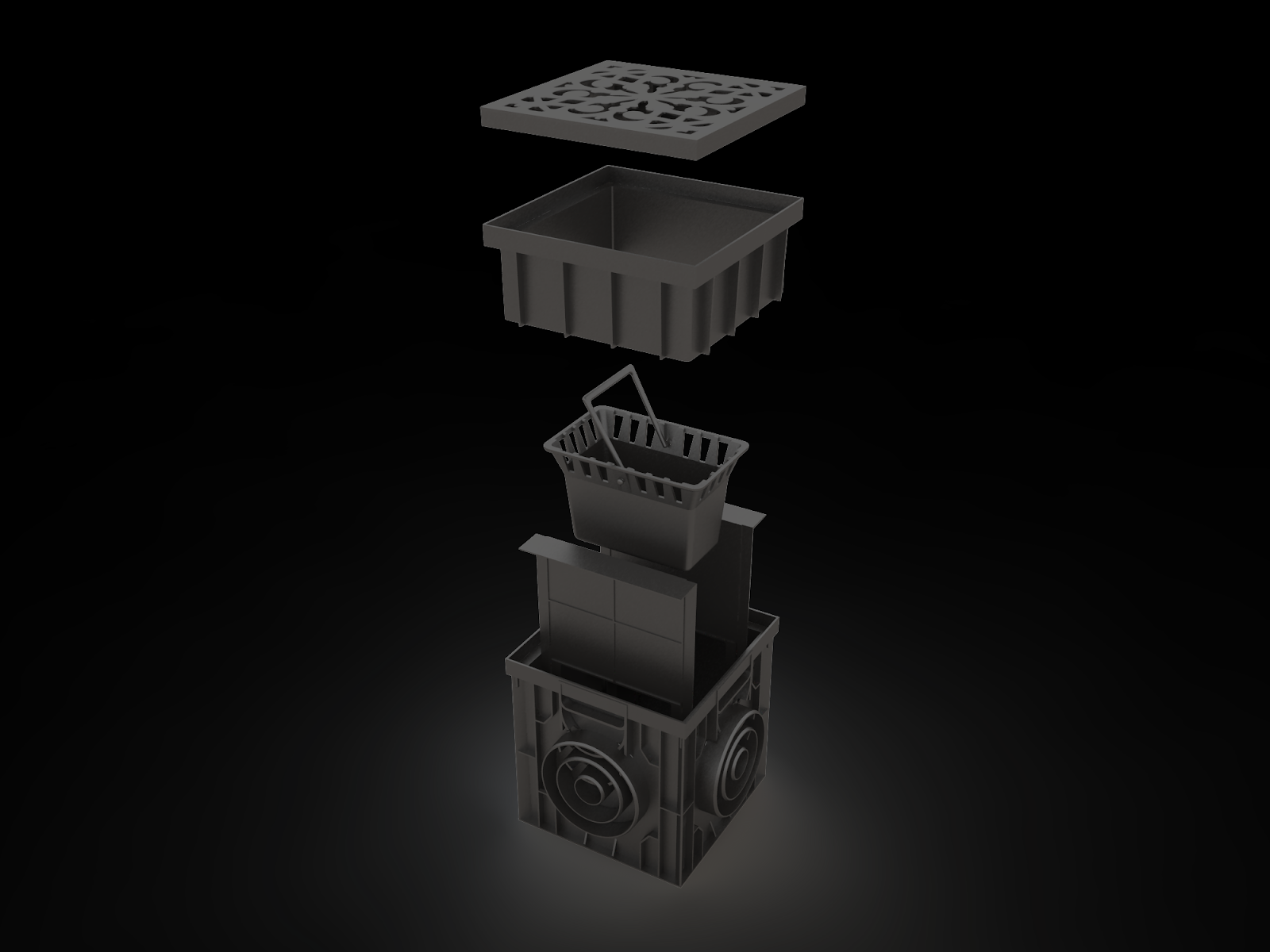

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L  – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

• на линию длиной 10 м и меньше – 1 водосток;
• если длина желоба превышает 12 м – 2 отвода;
• для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
• на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

• N – искомое значение;
• L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

1. Измерить расстояние от отмостки до края крыши.
2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Принципы выбора и установки сливной воронки для кровли

Когда происходит установка кровельных воронок для плоских крыш, нужно держать в голове несколько простых правил. Без их соблюдения эффективность водосточных конструкций резко упадет:

1. На кровле из металлопрофиля или фальца устанавливают металлические воронки.

2. Для кровли из битума или на покрытиях из полимера следует выбирать полимерные воронки.

3. Соединение воронки с кровлей должно быть совершенно герметичным. Для этого можно наклеить дополнительный гидроизоляционный слой, продлив его непосредственно на бортах воронки. Если на крыше есть несколько слоев гидроизоляции, воронка устанавливается между ними.

4. Воронка должна иметь съемную крышку и защиту от грязи, чтобы последняя не попадала в водосток. Кроме того, система защиты поможет избежать засорения листьями, ветками, песком и другими видами уличного мусора.

5. Нужно провести обогрев к воронкам, чтобы вода в них не замерзала.

Установка сливной воронки для кровли

Что представляют собой дождеприемники для ливневой канализации

Дождеприемник для ливневки — это специальная емкость, которую монтируют в местах с наибольшей концентрацией атмосферных осадков — дождя, снега. Системы устанавливают над водопроводными трубами, либо в низинах участка.

Ливневый водоотвод состоит из нескольких элементов, главным из которых является дождеприемник. Устройства имеют различные конструкции. Их различают по материалу изготовления.

Не менее важный критерий при выборе конкретной модели — способность выдерживать весовые нагрузки.

Устройство переставляет собой решетчатую раму, которую фиксируют на поверхности водозаборного колодца.

Предназначение

Водоотводная конструкция — дождеприемник — отводит лишнюю жидкость, предохраняет фундамент жилого дома от затопления сточными водами, защищает асфальт и плитку от преждевременного разрушения при негативном воздействии влаги.

От того, насколько правильно будет выбрана и установлена конструкция, зависит состояние здания и приусадебного участка.

Читайте еще: Ливневая канализация: технология монтажа

Дождеприемник — основная часть системы водоотведения. Именно на него ложится главная функция ливневки — принять все виды стоков — дождевой, талые воды, остатки жизнедеятельности человека.

Конструкция и принцип работы

Практически все устройства имеют одинаковую конструкцию. Их различие — только в глубине и массе. Глубина стандартной системы — 40-45 см, вес — в зависимости от материала изготовления.

В торговой сети продают как дождеприемники стационарные, так и в комплекте с дополнительными элементами.

Устройство дождеприемника:

• внешняя часть — решетка;
• сифон — выполняет функцию перегородки;
• емкость для приема воды — имеет различный объем, что влияет на пропускную систему конструкции;
• непосредственно приспособление.

Задача дождеприемника — собрать воду и профильтровать ее от фрагментов мусора. Как это делается?

Вода попадает в устройство. До этого момента она предварительно очищается в корзине — это первичная фильтрация. Здесь жидкость отстаивается, примеси, песок, грязь и мусор оседают вниз. Затем вода поступает через водоотводные каналы в трубы, желоба ливневки. Достигает внешнего коллектора или стационарной системы накопления, которая находится в пределах участка.

Что лучше — лотки для воды или дождеприемник

Если вы просто установите водоотводные лотки, разместив их на землю, полностью решить проблему отвода влаги с участка не получится. Эту идею можно рассматривать как временную меру. Ведь уже через 4-5 месяцев емкости разъедутся по сторонам и вся вода окажется у вас на участке. Кроме того, вместе с водой в лотках окажутся частицы грязи, фрагменты мусора, песок и гравий.

Пропускная способность дождеприемников: формула расчета объема ливневых стоков

Чтобы устройство дождеприемника для ливневой канализации работало функционально, нужно правильно выбрать модель. Для этого определяют пропускную способность изделия. Как это сделать?

Воспользуйтесь онлайн-программой расчетов. Десятки таких калькуляторов есть в сети.

Читайте еще: Значение труб в ливневой канализации, что влияет на их выбор

Принцип пользования программой простой. В таблицу, предложенную ресурсом, внесите сведения, которые запросит программа:

• уровень осадков, который характерен для вашей местности;
• размер участка;
• площадь поверхности крыши;
• уровень впитываемости влаги — учитываются различные виды поверхностей, имеющихся на вашей территории.

Калькулятор произведет расчеты и выдаст результат. Показатель измеряют в литрах на определенный промежуток времени — секунду, минуту, час.

Виды внутренних водосточных систем

В зависимости от конструкционного решения различают следующие виды устройства внутренних водостоков: самотечный и сифонный.

Самотечный водосток служит для сбора осадков и свободного отвода их по наклонным желобам – в данном случае вода заполняет систему частично.

В основе функционирования сифонного водоотвода лежит принцип, при котором водосток полностью заполняют осадки и тем самым образуется водяной столб, начинающийся от воронки и заканчивающийся местом вывода водяного потока в канализацию. При падении уровня осадков в вертикальной части системы, по причине создания разряжения вода всасывается из воронки в вертикально расположенный стояк. Тем самым она убирается с поверхности крыши не в свободном, а в принудительном порядке. Такой метод более эффективен, но для постоянного поддержания эффекта сифона необходима полная герметичность системы, которая достигается путем подбора точного размера труб и использования современных материалов, обеспечивающих качественную герметизацию.

В подобных системах присутствует такой узел воронки внутреннего водостока как стабилизатор потока, благодаря чему вода поступает в боковые отверстия и тем самым существует препятствие для проникновения воздуха. Монтаж сифонной системы осуществляется способом стыковой сварки. Кроме этого, в ней нет температурных компенсаторов, и это обстоятельство также придает системе герметичность (прочтите ещё: “Воронка кровельная с электроподогревом, какое количество ставить?”).

Преимущество сифонной системы заключается в том, что:

• при незначительных объемах осадков она функционирует как самотечная конструкция, а при большом количестве дождевой или талой воды легко справляется с водяным потоком. При ее установке требуется меньше воронок и стояков, расположенных вертикально;
• имеется возможность уменьшения диаметра водоотводных труб, что положительно отражается на сумме затрат;
• нижние горизонтальные трубы монтируются без уклона;
• происходит самоочищение системы в результате быстрого движения осадков.

Основы проектирования ливневой канализации

В требованиях к производительности дождевой канализации учитывают среднегодовой объем поверхностного стока, куда входят дождевые, талые, поливочные и моечные воды.

Для определения объёма дождевых вод используют региональную статистику осадков в теплое время года, талых вод — статистические данные о толщине снежного покрова с учетом уборки снега за территорию участка. Для каждого вида поверхности учитывают его площадь и коэффициенты стока:

• максимальные — у кровли и асфальта;
• минимальные — у газона, открытых участков плодородного слоя (огородов и цветников), площадок с щебеночным покрытием

Объём водоприёмных колодцев рассчитывают для пиковых нагрузок, а зная эти параметры определяют размеры лотков, желобов и диаметры труб всех линейных участков сети. Также при этом учитывают: допустимое время максимальной концентрации воды в дождеприемниках и время прохождения (скорость движения) потоков воды по каналам.

Выбор дренажного колодца

Для максимально эффективного сбора и отведения воды на участке вокруг коттеджей и загородных домов обустраивают системы нескольких видов. Чаще всего обустройство канализационной, дренажной и ливневой системы водоотведения выполняется параллельно, на небольшом расстоянии друг от друга.

Очень часто владельцы загородных участков желают сэкономить на обустройстве ливневой канализации. В этом случае они пытаются совместить элементы разных систем. Примером такой ошибки можно назвать использование дренажного или канализационного колодца для слива воды из ливневой системы. Ошибкой такой вариант называется по следующей причине: при обильном выпадении осадков вода поступает в колодец быстро и в довольно больших объемах. Нужно понимать, что дренажная система водоотведения имеет свое определенное предназначение. Это может стать причиной переполнения колодца, что например, в случае с канализацией может привести к выходу воды в трубы этой системы и в сантехнику. Кроме того следует понимать, что большое количество воды приносит разный мусор, который вполне может стать причиной засорения труб ливневой системы после ухода воды. Поэтому необходимо знать, как правильно сделать ливневую канализацию.

Из сказанного выше можно сделать вывод: при обустройстве ливневой канализации нужно делать специальный колодец, при этом он должен иметь соответствующий объем. В крайнем случае, можно вывести воду в любой водоем при условии его близкого расположения.
