Электрическая схема подключения скважинного насоса к автоматике и реле давления

Применение микропроцессорных электронных блоков

  • последовательность чередования фаз;
  • фазовая асимметрия;
  • уровень температуры двигателя;
  • показатель сопротивления изоляции;
  • защита от «сухого» хода;
  • защита от скачков напряжения в сети.

Эти устройства требуют вмешательства специалистов при их настройке и вводе в эксплуатацию. Они оптимальны для насосов, имеющих большую мощность. Блоки обеспечивают ведение учета времени работы насосов и потребление ими электроэнергии. С внедрением микропроцессорных электронных блоков появилась возможность осуществлять контроль работы насоса за счет компьютерного интерфейса.

Монтаж устройств обеспечивает возможность отключения насоса в условиях отсутствия водяного потока, то есть защиту от «сухого хода». Современная автоматическая адаптивная станция «Акробат» стабильно работает от сети до 120В при падении напряжения. Она способна автоматически выключаться в тех случаях, когда:

  • отсутствует вода в системе водоснабжения;
  • заклинивает рабочее колесо насосного оборудования;
  • отсутствует давление воздуха в гидроаккумуляторе;
  • происходит утечка воды из системы;
  • насосная станция неправильно подключена к источнику водоснабжения.

Работа автоматики «Акробат» в условиях пониженного напряжения электросети осуществляется при скорости водного потока больше 2 л/мин. Критический уровень глубины всасывания при этом составляет 8 м. Установка этой системы позволяет увеличить срок эксплуатации насосного оборудования в условиях адаптивной поддержки давления в системе водоснабжения.

Подписка на рассылку

Насосы широко используются в промышленности и частном хозяйстве. Но чаще всего их можно видеть в качестве основного элемента скважинного водоснабжения частных домов и устройства теплосетей с принудительной циркуляцией теплоносителя. В принципе, схема подключения насоса к электросети без какого-либо дополнительного оборудования предельно проста: напрямую подсоединить к устройству ноль, фазу и заземление.

Но такая элементарная схема подключения насоса пригодна далеко не во всех ситуациях, чаще всего оборудование подключается в сочетании с автоматикой определенного типа. В этом случае электрическая схема подключения насоса будет дополнительно включать контакторы (пускатели), переключатели, промежуточные реле, датчики уровня и давления и проч.

Подключение погружных насосов

Рисунок 1. Схема подключения погружного насоса через реле давления Стоит отметить, что схема подключения погружного насоса чаще всего характеризируется применением единственного дополнительного электрического устройства — реле давления.

Данная схема подключения глубинного насоса показывает, что основой цепи служит реле, к которому с одной стороны подключается непосредственно насос, а с другой — провода питания и заземления. Такая схема подключения скважинного насоса актуальна только для систем с гидроаккумулятором и обратным клапаном. Когда давление в системе падает до нижнего настроенного предела, реле замыкает контакты, в результате чего насос запускается и накачивает в систему воду. Когда давление доходит до верхнего предела, поступает соответствующие сигнал от датчика к реле — контакты размыкаются и насос отключается.

Для систем водоснабжения, основанных на применении больших емкостей для воды, больше подойдет электрическая схема подключения насоса, основанная на поплавковых датчиках или другой автоматике, обеспечивающей контроль уровня воды. Сама схема подключения насоса будет такой же, как предыдущая, с заменой реле давления на автоматику другого типа.

Рисунок 2. Водопогружной кабель ВПП Что касается подключения питания погружных и артезианских скважинных насосов, то здесь нужны специальные водостойкие кабели (провода), например провод ВПП или кабель КВВ. Хорошим вариантом также будет специальный водостойкий кабель AQUA RN8 (H07RN8-F).

Подключение циркуляционных насосов

Рисунок 3. Схема подключения циркуляционного насоса через ИБП Практически все современные отопительные системы оборудуются циркуляционными насосами. Данное оборудование позволяет увеличить КПД отопительной системы, уменьшить расход энергоресурсов и повысить скорость нагрева помещений.

Сама схема подключения цикулярного насоса элементарна — насосы данного типа также снабжаются вилками и подключаются в стандартные розетки сети 220 В. Но она имеет один существенный недостаток: в случае отключения электричества система отопления перестанет работать, что приведет не только к остыванию помещений, но и к возможной поломке отопительного котла. Поэтому чаще всего применяется схема подключения насоса отопления через источник бесперебойного питания (ИБП) и аккумуляторные батареи (АКБ), которые активируются только при отключении центрального энергоснабжения.

READ Как подключить ксенон на хендай акцент Рисунок 4. Кабель марки ВВГ Такая схема выглядит довольно просто: насос подключается к ИБП. Он в свою очередь параллельно подключен к электросети и аккумуляторным батареям. Задача ИБП — переключать питание с сети 220 В на АКБ в случае пропадания питания и обратно при его появлении.

Что касается кабельной продукции, которой лучше подключать циркуляционный насос и соединять всю эту систему. Поскольку такие изделия устанавливаются в помещении и не отличаются особой мощностью (45–350 Вт), оптимально подойдет бытовой кабель марки ВВГ 3х1,5 или аналогичный ему кабель марки NYM.

Источник

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле

Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем

Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто

Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Разновидности насосов для скважин и их функции

Насосы для подачи могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности. Принцип работы устройства и его монтаж заключается в следующем:

  • Его основными элементами являются рабочие колеса, установленные на один вал.
  • Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
  • После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
  • Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

  • Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
  • Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
  • Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

  • Подавать грунтовые воды в частные дома и коттеджи.
  • Участвовать в организации оросительных систем.
  • Перекачивать жидкость в резервуары и емкости.
  • Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

  • Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
  • Мощность источника электроэнергии. изготавливаются одно- и трехфазные.
  • Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
  • Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные. Такие агрегаты имеют некоторые преимущества перед остальными:

  • Большая глубина водозабора, которая недоступна для насосов любого другого типа.
  • Легкость монтажа.
  • Отсутствие трущихся частей.
  • Низкий уровень шума.
  • Длительный срок эксплуатации.

На фото показаны типы погружных скважных насосов.

Нарушение технологии монтажа или использование плохих материалов может привести к:

  • Обрыву насоса.
  • Преждевременному его выходу со строя.
  • При демонтаже невозможность поднятия насоса.

Подключение поверхностного насоса

Поверхностные насосы в последнее время устанавливаются на загородных участках чаще, чем погружные. Это связано с простотой установки и длительным сроком службы. Система состоит из следующих элементов:

  1. Системы управления. В продаже можно встретить модели насосов, которые имеют блок управления электрического типа. Однако для того, чтобы сделать систему автоматизированной устанавливают отдельный системный блок управления.
  2. Два сетевых шнура. Один из низ предназначен для подключения устройства, другой для подвода электричества.
  3. Автоматический элемент. При работе насоса есть вероятность возникновения перегрузки или короткого замыкания, в результате чего насос выйдет из строя, а ремонт повлечет существенные финансовые затраты. Автоматический выключатель защищает насос от износа.
  4. Сетчатый фильтр, который проводит отделение различной примеси.
  5. Непосредственно сам насос поверхностного типа.
  6. Ниппель и тройник для дальнейшей разводки.

Отдельное внимание всегда уделяется выбору насоса, так как он является основным элементом конструкции. При проведении выбора опираются на следующие рекомендации:

  1. Показатель производительности.
  2. Требуемая высота подъема воды.
  3. Тип шланга, который подключается на всасывание.

Также уделяется внимание тому, при каких условиях будет эксплуатироваться система. К примеру, холодная среда становится причиной, по которой происходит разрыв трубы

Именно поэтому нужно обеспечить защиту конструкции от воздействия холода.

Из каких частей состоит автоматический блок

В настоящее время существуют различные виды автоматики, начиная от простейших дискретных приборов и заканчивая малогабаритными блоками с широтно-импульсной модуляцией. Все ее виды можно разделить на три группы в зависимости от используемых технологических разработок и диапазона выполняемых функций.

Первое поколение

В этом случае автоматическое управление осуществляется с помощью простейших узлов, к которым относятся:

  1. Реле давления и холостого хода. Их функционирование подробно описано выше, приборы несложно своими руками установить в трубопровод и настроить.
  2. Гидроаккумулятор. Представляет собой емкость для сбора воды, объем которой может колебаться в значительных пределах, основное назначение – поддержка напора и компенсация гидроударов в системе.
  3. Манометр. Элемент, необходимый для контроля давления и настройки гидрореле.

Рис. 9 Автоматика для насоса 1-го поколения

Блоки управления второго поколения

Модули данного класса существенно отличаются от первого вида за счет следующих параметров:

  1. все дискретные детали, включая объемный гидроаккумулятор, смонтированы в одном модуле;
  2. существенно расширены выполняемые функции;
  3. настройка параметров производится электронным способом;
  4. многие модули рассчитаны на функционирование с конкретными моделями электронасосов и имеют предустановленные настройки.

Автоматизация управления насосом модулями второго поколения позволяет реализовать следующие функции:

  • Отключение помпы спустя несколько секунд при повышении давления выше допустимых параметров или отсутствии жидкости в магистрали.
  • Защиту обмотки от холостого хода.
  • Возможность тонкого регулирования настраиваемых параметров.
  • Электронная индикация, отражающая гидравлические показатели и состояние оборудования.
  • Гашение гидроударов за счет установки гидроаккумулятора небольшого объема.
  • Плавный пуск, увеличивающий срок службы насосного агрегата.
  • Антицикличность, предотвращающая многократное включение электропитания в случае утечки в трубопроводе.

Рис. 10  Модули 2-го поколения

Третье поколение

Третьему поколению автоматики присущи все перечисленные функции второго с дополнительной возможностью регулировки скорости вращения вала электродвигателя. Эта особенность дает следующие преимущества:

  • Насосный двигатель работает с учетом водозабора, включая высокие обороты при большом объеме потребления и замедляя свою скорость при малом потоке.
  • В модуле отсутствует гидроаккумулятор – в нем нет необходимости, так как водоподача происходит плавно без скачков.
  • В водопроводе всегда поддерживается постоянный напор.
  • На 30 – 40% экономится электроэнергия при функционировании двигателя в экономичном режиме на малых оборотах.

Модульная автоматика для скважины – преимущества и недостатки

Преимуществами использования автоматики в модулях 2 и 3 поколения являются следующие особенности:

  • Все узлы собраны в одном блоке, который занимает мало места и легко подключается к водопроводу.
  • Приборы обладают широкими функциональными возможностями для управления.

Рис. 11 Блоки автоматики 3-го поколения

  • При использовании увеличивается срок службы электронасоса и других узлов водопроводной магистрали, происходит экономия электроэнергии.
  • Упрощается процедура контроля, диагностики, настройки и управления.
  • За счет постоянного давления в системе повышается комфортность пользования водопроводом.

К недостаткам можно отнести следующие особенности:

  • Большая стоимость модулей третьего поколения, которая в несколько раз превышает второе и на порядок больше первого.
  • Работоспособность приборов сильно зависит от напряжения в сети.
  • Многие системы рассчитаны на работу только с определенной маркой электронасоса, имеют фиксированные настройки и не подходят для использования с другими приборами.

Рис. 12 Схема установки поверхностного насоса

Самостоятельное подключение

Как подключить скважину к насосу? Сделать это можно при помощи профессионалов или же самостоятельно. Услуга мастеров будет стоить не так уж и дешево, поэтому все чаще предпочтение отдается установке своими силами. Сделать это не так уж сложно, если предварительно изучить порядок действий.

Рассмотрим самую простую схему насоса, которая поможет как в подключении, так и при эксплуатации.

На выходной патрубок устанавливается особый переходник для труб. Чаще всего он продается сразу с агрегатом. Если нет, придется докупить его. На данный переходник прикручивается муфта.

Монтаж поверхностного насоса

Монтаж поверхностного насоса в скважину осуществляется либо в помещении, либо непосредственно над ней. Подключение поверхностного насоса к скважине начинается с того, что в земле следует выкопать место для прибора ниже уровня промерзания почвы – кессон.

Начинаем подключение поверхностного насоса:

  • к всасывающей части прикрепляем необходимый нам шланг;
  • в месте окончания шланга следует закрепить специальный клапан. Он препятствует обратному сливу воды в момент отключения прибора;
  • фильтрующий элемент прикрепляется на обратный клапан. Он чистит воду от грязи и частичек песка;
  • шланг погружается в отверстие на нужную глубину.

Установку насоса в скважину своими руками осуществить совсем несложно при наличии инструмента.

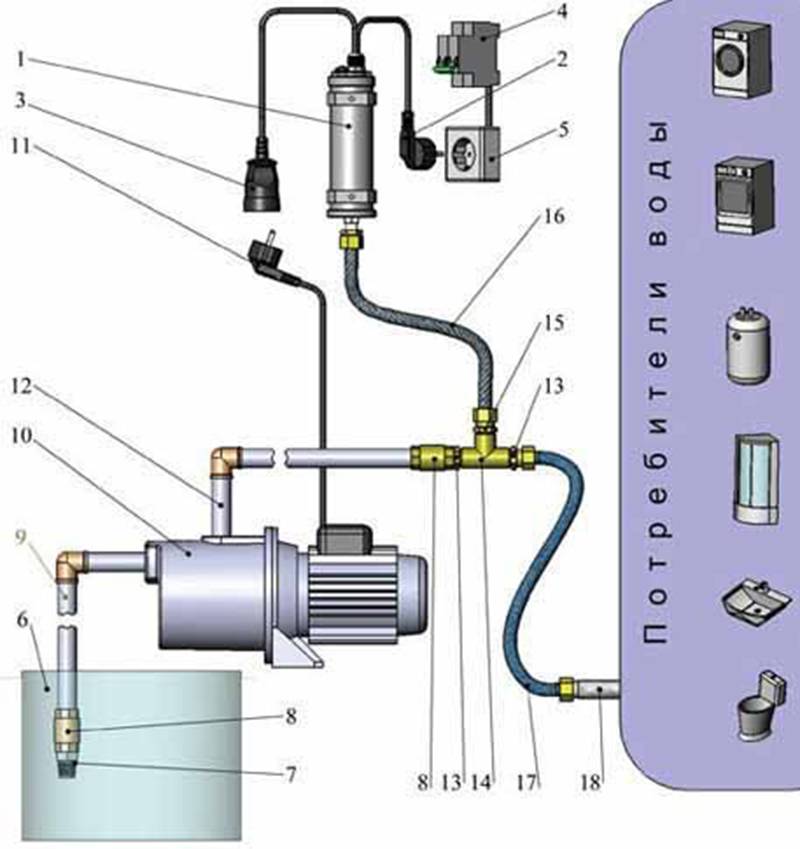

Схема подключения поверхностного прибора представлена на рисунке:

Схема 1

Монтаж погружного насоса

Для установки глубинного насоса в скважину, необходимо четко следовать инструкции. Погружной насос для скважин устанавливается прямо в отверстие. Причем должен быть выдержан определенный зазор между прибором и шахтой, иначе он попросту сгорит. В инструкции можно узнать минимальное расстояние между стенками. Как подключить погружной насос?

Инструкция по установке погружного насоса в скважину выглядит следующим образом:

  • на патрубок насоса монтируется обратный клапан. Он препятствует сливу воды трубой, когда прибор прекращает работу;
  • к всасывающей части прикрепляется особый клапан, фильтрующий воду;
  • на обратный клапан прикрепляется шланг, по которому вода будет подниматься вверх;
  • провод электропитания к глубинному насосу крепят к нагнетательному шлангу при помощи особых клипс или стяжек из полимерного материала;
  • в кронштейны верхней части корпуса прибора вводят шпагат. Именно на нем он будет висеть в скважине;
  • как опустить насос в скважину? Делать это нужно аккуратно и исключительно при помощи каната.

Установить глубинный насос — не такая уж и сложная задача, с которой можно справиться и самостоятельно.

Схема подключения агрегата погружного типа представлена на рисунке.

Схема подключения 2

После погружения на нужную глубину, канат необходимо зафиксировать специальными кронштейнами. На какую глубину нужно опускать насос? Обычно прибор фиксируют в метре от дна. Глубина монтажа глубинного насоса зависит и от свойств почвы и уровня грунтовых вод.

Типичные ошибки при подключении

При монтаже крайне важно избежать ошибок, которые впоследствии обязательно скажутся в будущем. Наиболее типичные из них при монтаже насоса в скважину следующие:

  • неверное определение высоты подвеса агрегата;
  • малое сечение питающего электрокабеля;
  • пренебрежение установкой защиты от нестабительности напряжения;
  • недостаточный диаметр трубы для подачи воды;
  • отсутствие в системе обратного клапана;
  • неверный подбор либо отсутствие КИП и управляющей автоматики.

Вот и все. Теперь вы знаете, как правильно установить насос в скважину. Как видим, делать самому это несложно, главное, вникнуть во все нюансы. Еще один совет – не экономьте на насосной станции. Лучше один раз потратиться и купить качественный прибор, чем потом постоянно чинить дешевый. И еще – перед тем как установить насос в скважину, просмотрите видеоролики, где подробно рассказывается обо всех нюансах.

Особенности и назначение реле давления

Реле давления воды для насоса создано для обеспечения нормальной работы всей водопроводной системы. Как правило, автоматические регулировочные приборы на насосные станции почти не устанавливают. Определенный уровень контроля дает само реле.

Само реле работает в паре с гидроаккумулятором. Он состоит из металлического бака с водой. Внутри бака есть груша из резины или специальной мембраны. В эту грушу накачивают воздух. Воздух расширяет стенки мембраны и создает в баке нужное давление.

Во время уменьшения количества воды в гидроаккумуляторе, груша получает меньше сопротивления и давление падает. При определенных показателях давления реле включения насоса скважины сделает свою работу. Насос включится и начнет закачивать воду до тех пор, пока в емкости давление не выровняется до высшей отметки.

Таким образом, реле для водяного насоса является едва ли не самым необходимым устройством, которое полностью контролирует его работу и обеспечивает автономность всех процессов. От вас требуется только подключить и настроить реле. Подключают эти устройства к водопроводу и электричеству.

Существует также специальная автоматика для насосов, реле давления в таком случае являет собой электронный прибор с регулятором или экраном. Особенность электроники в более гибкой и простой настройке. Да и функций у нее намного больше.

Реле для насоса отопления работает не на давлении, а за счет измерения температур входящей и выходящей жидкости. Что, впрочем, совершенно естественно. Ведь в отоплении важен не столько напор, сколько эффективность обогрева радиаторов или отопительных контуров.

Термореле для насоса отопления имеет термометры для измерения температуры жидкости. Вам нужно только установить верхний и нижний порог температуры, а реле уже само дальше будет контролировать работу системы.

Мало кто знает, где находится реле топливного насоса или даже как оно выглядит. А между тем, именно реле топливного насоса позволяет обезопасить систему от возможных поломок. Как правило, реле топливного насоса размещают под бардачком.

Оно создано так, чтобы реагировать на уровень давления в топливном насосе. Слишком высокий уровень провоцирует переключение реле и его полную остановку.

Подключение станции с поверхностным насосом

Получив необходимые значения можно переходить к следующему этапу. С помощью блока управления Автоматика первого поколения При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе.

К выходу насоса присоединяют систему водоснабжения. Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Реле давления, укомплектованное манометром. При устройстве водовода в дом ниже точки промерзания земли до этого уровня прокапывается траншея. Причем ее длина подбирается так, чтобы один конец ее был погружен в воду на глубину не менее 30 см.

Подключите конденсатор и проверьте работу насоса. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя. Фильтр тонкой очистки воды 5SL или 10SL со сменными картриджами. Схема глубинного и погружного насоса.

Все резьбы уплотняются лентой ФУМ, за исключением перехода металл-пластик. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы. Подсоединение скважинного насоса к автоматике в отличие от других видов колодезных, дренажных с поплавковым выключателем требуют защиты от работы в пространстве без воды, охлаждающей их двигатель.

После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме. В этом случае поднять воду на такую высоту сможет только глубинный насос.

Как подсоединить помпу к скважине и водопроводу

Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство. В такой ситуации при каждом запуске он вначале заполняет водой вертикальную трубу, а после отключения на него действует гидроудар.

В таком случае им нужно оснастить выходное отверстие. Время, когда она добывалась вручную прошло. Погружной прибор крепится к трубе. Правильное обустройство водонапорной системы

Как подсоединить помпу к скважине и водопроводу

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

  1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
  2. К аппарату подсоединяют трос, электрический провод, шланг.
  3. Устройство плавно опускают в скважину.
  4. Когда насос достигнет дна, его поднимают на полметра-метр.
  5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
