Как выпустить воздух из системы отопления

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Воздухоотводчики для систем отопления бывают трех типов:

  • Прямые приборы традиционного типа. Они монтируются только вертикально.
  • Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
  • Специальные модели для установки на радиаторы.

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Принцип работы ручного воздухоотводчика следующий:

  1. В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
  2. Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
  3. Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

  • для открывания используется металлическая или пластиковая рукоятка;
  • чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
  • для откручивания специальным ключом стоит винт с четырехгранным наконечником.

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

  1. При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
  2. Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
  3. При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
  4. За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.

Особенности удаления воздуха из систем отопления

Важный момент в «развоздушивании» системы – точное определение места, где скопился воздух. Исходя из этого, применяют тот или иной способ для его удаления.

В отопительных системах различных типов воздух способен скапливаться в двух местах – радиаторах и трубах. Пробки в трубах, как правило, создаются в удаленных стояках, где разница давлений подаваемого теплового носителя и поступающего обратно минимальна. В радиаторе воздух может собраться в верхней угловой части, расположенной напротив точки подсоединения подачи.

Перед тем, как приступить к работе, необходимо удостовериться, что все краны стояков и радиаторов находятся в открытом состоянии. В том случае, если стояк, расположенный у радиатора, имеет перемычку, соединяющую подачу и обратку минуя радиатор, то для начала требуется проверить именно это место. В том случае, если радиатор холодный, а перемычка нагрета, то воздух скопился в радиаторе. А вот когда перемычка холодит руку, можно уверенно констатировать, что перестал функционировать весь стояк.

Когда такая перемычка отсутствует, необходимо сравнить температуру носителя на подаче и обратке. Когда оба значения одинаковы, то проблему можно искать с одинаковым успехом не только в стояке, но и в радиаторе. В подобной ситуации в первую очередь необходимо выполнить спуск воздуха с радиатора.

В том случае, когда подаваемая вода оказалась теплее, скопившийся воздух необходимо искать именно в радиаторе. Он будет причиной отказа всего стояка.

Из всех элементов системы отопления чаще всего воздух собирается именно в радиаторах. Как правило, спустив из них воздух, можно вернуть работоспособность всей отопительной сети.

Воздух из радиаторов удаляется двумя методами:

  • через клапан либо отводчик;
  • посредством перезапуска всей отопительной системы.

Если на верхней пробке радиатора имеется клапан, то удаление воздуха вполне можно выполнить самостоятельно. Для спуска следует взять ключ, который продается в комплекте с клапаном, и открыть ниппель. При наличии воздуха раздастся характерное шипение. Необходимо предусмотрительно приготовить тару, в которую польется вода.

Как только весь воздух выйдет, шипение прекратится, остается дождаться, когда из ниппеля покажется вода. При установке постоянного напора ниппель разрешается перекрывать – воздух удален полностью.

При отсутствии воздушных отводчиков отопительная система перезапускается.

Способы решения проблемы

Чтобы не допускать завоздушиваний системы отопления, следует грамотно ее спроектировать и смонтировать, периодически очищать и заливать теплоноситель без излишней торопливости. Рассмотрим основные способы, помогающие избегать подобных негативных проявлений.

Правильный монтаж

В системах отопления, в которых тепловой носитель циркулирует естественным образом, при верхнем типе разводки воздух удаляется через крышку расширительной емкости. Во время монтирования такой системы подающая магистраль устанавливается так, чтобы она подходила к баку вертикально.

Бак, обеспечивающий свободное пространство под расширение нагреваемого теплового носителя, должен устанавливаться в верхней точке всей системы, чтобы обеспечивать естественное поступление жидкости в системный контур.

Обратная линия тоже устанавливается с наклоном, по которому свободно перемещается жидкость.

Правильный монтаж поможет избежать воздуха в системе отопления

Если монтаж отопительной системы выполнен без ошибок, то появляющийся внутри контура воздух будет постепенно выдавливаться горячей жидкостью в верхнюю точку, покидая трубы через открытую крышку расширительной емкости.

Установка воздухоотводчиков

Как своевременно убрать воздух, накопившийся в системе отопления?

В верхней части системы отопления необходимо установить открытый расширительный бак, а герметично закрытый расположить в месте, где обратка попадает в котел (до входа трубы).

В подобной системе трубы подачи могут монтироваться без наклона, а тепловой носитель будет перемещаться под воздействием циркуляционного насоса. Кроме того, устанавливаются другие устройства, через которые выполняется сброс воздуха.

Из самой системы отопления спуск воздуха может осуществляться через специальные воздухоотводчики, работающие в автоматическом режиме, установленные на поворотных участках труб и в верхней точке системы. Из радиаторов пробки удаляются с помощью крана Маевского. По такому же принципу выводится воздух из контура, по которому вода циркулирует естественным образом, но в таком случае должна быть выполнена нижняя разводка труб.

Если все смонтировано правильно, то проблем с тем, как выгнать воздух в системе отопления, возникать не будет. Достаточно открыть нужные краны, а как только воздух из системы выйдет, снова закрыть их. Воздухоотводчики, работающие в автоматическом режиме, вообще открывать не требуется – их принцип работы основан на изменении показателя давления.

Если смонтирована система отопления закрытого типа, в ней обязательно устанавливается автоматический отводчик воздуха. Монтаж их выполняется по контуру в определенных местах, чтобы воздушные пробки удалялись локально. Смысл заключается в том, что на каждой части контура отопительной системы должна быть предусмотрена возможность для отведения воздуха. Пример этому – краны Маевского, которые устанавливаются на всех радиаторах. Открывают их ключом либо отверткой, давая возможность воздуху выйти из системы. Процедура довольно простая, но с ее помощью можно распределить тепловой носитель равномерно по всему радиатору.

Воздухоотводчик может решить проблему с воздухом в системе отопления

Для продления эксплуатационного периода автоматического отводчика воздуха, необходимо устанавливать хорошие фильтры и регулярно проводить промывку системы.

Нагрев теплоносителя

Иногда, чтобы удалить избыток воздуха естественным образом, просто сильно подогревают тепловой носитель. Повышение температурного режима стимулирует выделение воздуха и его перемещение по контуру системы. Разрешается нагревать жидкость, находящуюся в трубах, до ста градусов.

Если после такой операции воздушные пробки появляются снова, необходимо проверить все стыковочные участки на предмет их герметичности. Практически всегда возле того места, где образуется воздушный затор, имеется маленькая щель, откуда мелкими каплями сочится вода, и в которую постепенно проникает воздух. Заделав такую щель, вы сразу избавитесь от надоевшей проблемы.

Самыми уязвимыми местами, через которые проходит воздух, считаются радиаторы из алюминиевого материала. При воздействии на сплав горячей водой развиваются процессы коррозии, сопровождающиеся выделениями газов.

Если такие радиаторы часто завоздушиваются, рекомендуется их просто заменить.

Воздухосборники горизонтальные, вертикальные а1и (по серии 5.903-20)

Главная Грязевики и воздухосборники Воздухосборники (по серии 5.903-20)

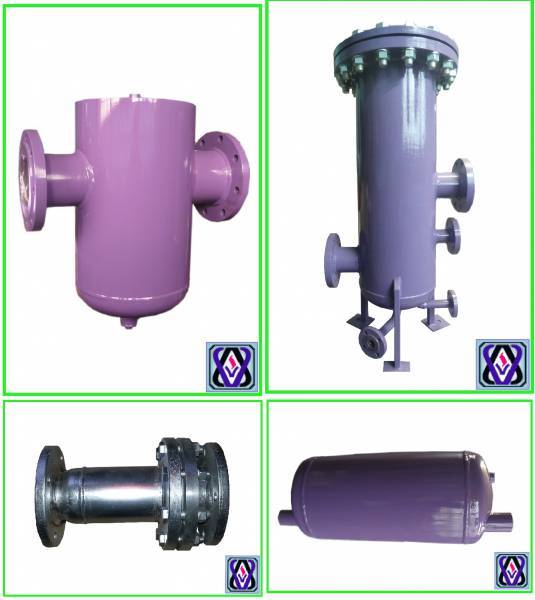

КИП-Холдинг производит воздухосборники по чертежам альбомов серии 5.903-20.

Воздухосборники по серии 5.903-20
с эллиптическими днищами Ру до 1,2 МПа
НаименованиеРазмеры, ммМасса, кгЦена с НДС, руб.
Условный проход, ДУDLL1ab
Воздухосборник горизонтальный А1И 017.0002015944627250505,93760
Воздухосборник горизонтальный А1И 017.000-01322196023987384155160
Воздухосборник горизонтальный А1И 017.000-02502737144849011022,58160
Воздухосборник горизонтальный А1И 017.000-038032583257610012536,410920
Воздухосборники по серии 5.903-20
с эллиптическими днищами Ру до 1,2 МПа
НаименованиеРазмеры, ммМасса, кгЦена с НДС, руб.
Условный проход, ДУDНhab
Воздухосборник вертикальный А1И 018.000502736401207010018,27010
Воздухосборник вертикальный А1И 018.000-01803257531157512526,710510
Воздухосборник вертикальный А1И 018.000-0215042693211010517048,512390
Воздухосборники по серии 5.903-20
с плоскими днищами Ру до 0,6 МПа
НаименованиеРазмеры, ммМасса, кгЦена с НДС, руб.
Условный проход, ДУDLL1ab
Воздухосборник горизонтальный А1И 019.0002015942633045456,33410
Воздухосборник горизонтальный А1И 019.000-0132219556460667017,34590
Воздухосборник горизонтальный А1И 019.000-0250273680560849522,36840
Воздухосборник горизонтальный А1И 019.000-03803257446409211046,38410
Воздухосборники по серии 5.903-20
с плоскими днищами Ру до 1,2 МПа
НаименованиеРазмеры, ммМасса, кгЦена с НДС, руб.
Условный проход, ДУDLL1ab
Воздухосборник горизонтальный А1И 020.0002015942633050546,63760
Воздухосборник горизонтальный А1И 020.000-0132219560460738418,34950
Воздухосборник горизонтальный А1И 020.000-02502736685609011025,37540
Воздухосборник горизонтальный А1И 020.000-038032575664010012552,69290
Воздухосборники по серии 5.903-20
с плоскими днищами Ру до 0,6 МПа
НаименованиеРазмеры, ммМасса, кгЦена с НДС, руб.
Условный проход, ДУDНhab
Воздухосборник вертикальный А1И 021.000502735564107010023,67740
Воздухосборник вертикальный А1И 021.000-01803256354907512539,610360
Воздухосборник вертикальный А1И 021.000-0215042680665010517079,416820
Воздухосборники по серии 5.903-20
с плоскими днищами Ру до 1,2 МПа
НаименованиеРазмеры, ммМасса, кгЦена с НДС, руб.
Условный проход, ДУDНhab
Воздухосборник вертикальный А1И 022.000502735504107010025,48870
Воздухосборник вертикальный А1И 022.000-01803256414907512543,411240
Воздухосборник вертикальный А1И 022.000-0215042680665010517083,217830

Подробно ознакомиться с чертежами данной серии можно на нашем сайте в разделе ПОЛЕЗНАЯ ИНФОРМАЦИЯ.

Монтажным организациям предоставляется скидка.

Срок изготовления воздухосборников 3-5 дней.

Если у Вас остались вопросы, Вы можете задать их:

по телефону

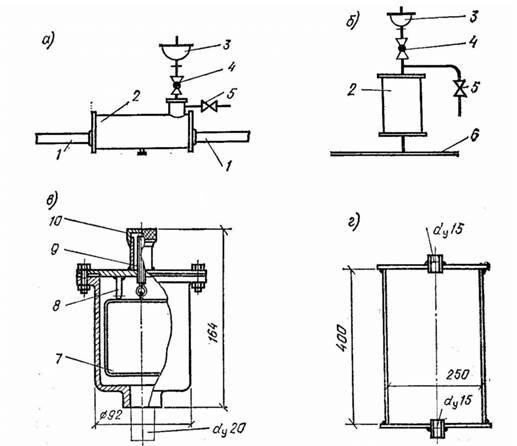

Немного об устройстве воздухосборника

Хоть автоматический и ручной воздухосборник отличаются по конструкции, что видно из названий приборов, принцип их работы одинаков – воздух стравливается через клапан спуска воздуха системы отопления.

Скопившийся в трубах системы отопления воздух может препятствовать нормальному прохождению по ним теплоносителя. Образование «пробок» иногда даже приводит к полному прекращению циркуляции жидкости, в результате разрыву струи. Воздух становится причиной разрушения внутренних стенок труб, так как из-за него на них образовывается коррозия. Ко всему прочему, образование воздушных подушек сопровождается порой большим шумом.

Воздух в систему проникает, потому что, например, некоторая часть его остается в свободном состоянии, когда в трубы подается вода, или когда имела место быть ошибка в чертежах, по которым изготавливалась система. В этом случае воздух попадает с его подсосом. Также газ поступает с водой, подпитывающей систему.

На одну тонну холодной обычной воды из крана приходится более 30 т воздуха. Когда температура воды увеличивается, объем растворенных в ней газов серьезно сокращается. Где давление, под которым находится горячая вода, почти такое же, как атмосферное, свободным становится дополнительный объем газа, который растворен в ней.

Воздух, который растворен в воде, для труб, изготовленных из стали, более опасен, чем атмосферный в плане опасности появления из-за него коррозии. Ведь кислорода в нем содержится на 10-12 % больше. Кстати, коррозия, в свою очередь, тоже приводит к появлению воздуха в системе. Например, при окислении одного кубического сантиметра Fe выделиться может до 1 л H.

В системах, где теплоноситель нагнетается насосом, а разводка верхняя, стравливание воздуха осуществляется через воздухосборники, которые монтируются на стояках, которые удалены больше всего.

Если речь идет о нижней разводке, газ стравливается через воздушную линию стояков и обыкновенный проточный отводчик воздуха.

Варианты исполнения приборов

Автоматические воздухосбросники имеют три разновидности: углового типа, прямого и радиаторного. Внешние различия и область применения при этом никоим образом не оказывают влияния на принцип работы устройств. Разберем особенности каждой модификации.

Прямой воздухосбросник

Прямой воздухоотводчик

Наиболее распространенный тип с прямым присоединительным патрубком. Устанавливается в самых высоких точках отопительной системы, где чаще всего образуются воздушные пробки.

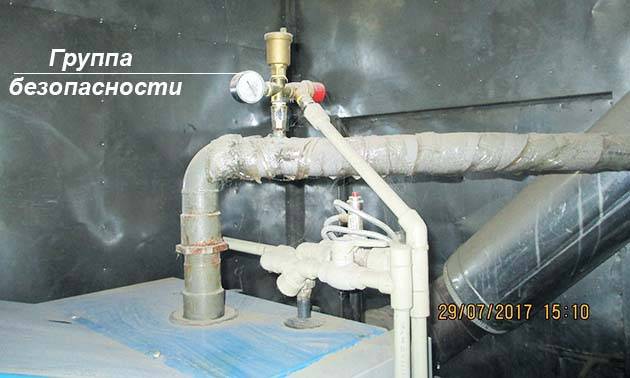

Прямой автоматизированный воздухоотводчик входит в группу безопасности теплогенератора, которая располагается на отходящей от него трубе. Воздухосбросник здесь необходим для отвода воздуха при наполнении котловой емкости водой. В случае проведения профилактических работ, котловой бак можно отсоединить от системы отопления и опустошить посредством воздухосброса.

Установки воздухосбросника требуют также некоторые виды циркуляционных насосов в целях обеспечения бесперебойного функционирования. Перекачивающее оборудование транспортирует лишь несжимаемую среду, и, в случае появления воздушной пробки в рабочем колесе, оно может остановиться. Эту угрозу контролирует и предотвращает отводчик.

Как восстановить теплоснабжение

В первую очередь, надо с точностью определить местонахождение пробки в трубах (про сортамент стальных оцинкованных написано в этой статье).

После того, как этот вопрос выяснили, нужно найти ручной или автоматический клапан, который находится ближе всего к проблемному месту.

Затем, приоткрыв кран, стравливаем воздух через этот механизм.

Не всегда стандартный способ оказывается действенным (видео, как спустить воздух через кран Маевского. посмотрите здесь).

Если все вышеперечисленные методы оказались нерезультативными, можно попробовать выдавить пробку, увеличив давление и температуру теплоносителя в системе (показатели должны быть близкие, к максимальным).

Дальше ваши действия должны проходить по стандартной схеме.

Пробка, сдвинутая с места, поступает в сбросной вентиль.

Если и эти действия оказались безрезультатными, придется воспользоваться ближайшим разъемным соединением.
Работу нужно выполнять очень осторожно, если пренебрегать правилами безопасности, можно обжечься и затопить весь дом горячей водой. Скопившийся воздух в системе отопления с элеваторным узлом частного дома, можно удалить, спустив воду, посредством расширительного бачка

Скопившийся воздух в системе отопления с элеваторным узлом частного дома, можно удалить, спустив воду, посредством расширительного бачка.

Пробка выйдет самостоятельно, если воду в контуре довести до кипения.

Как спустить воздух из батарей в частном доме

В частных домах тоже может возникнуть ситуация, при которой в отопительной системе появится воздух

Важно скорее не то, как система отопления в частном доме завоздушена, а то, как избавляться от ненужного воздуха. Универсального решения этой проблемы нет – отопление частного дома обычно проектируется в индивидуальном порядке, поэтому собранная конструкция имеет массу собственных нюансов.

Впрочем, во всех типах отопительных систем имеются схожие особенности, которые нужно изучить перед тем, как спустить воздух из батареи:

  1. Если отопление имеет принудительную циркуляцию, то возле насоса всегда устанавливаются специальные воздухоотводящие элементы (как правило, они располагаются или перед насосом, или непосредственно в котле). Воздух в системе при наличии таких элементов чаще всего оказывается из-за их засорения.
  2. Клапаны для отвода воздуха могут устанавливаться и непосредственно на батареи, но только в том случае, если они располагаются выше точки розлива. Если же розлив находится где-то на верхнем уровне, то воздушный клапан нужно искать в самой верхней его точке.
  3. На всех вертикальных изгибах розлива имеются собственные воздушники. При их отсутствии для стравливания воздуха придется воспользоваться одним из описанных выше способов.

Характеристики воздухоотводов

Технические особенности прибора удобно представить в таблице.

ПараметрыОсобенности
Срок эксплуатации прибораДо 30 лет
Рабочая температура водыОт – 10 до + 120 C
Максимальная температура помещенияДо + 60°C
Давление срабатывания автоматики10-12 бар (16 атм.)
Внутренний ? подключения1/2, 3/4 дюйма (Dу 15мм и Dу 20мм – для метрической системы мер)
Тип резьбыНаружная, внутренняя
Материал клапанаКорпус – латунь, поплавок – полипропилен
Вид конструкцииПрямой, угловой, радиаторный
Особенности теплоносителяВода или другая жидкая неагрессивная среда

Эти параметры необходимо подбирать с учетом типа сети. Для индивидуального отопления выбор неограничен, для централизованных систем нужно выяснить в ЖЭУ давление и температуру своего дома.

Стоимость прибора для сброса воздуха зависит от модели, производителя, материала, подключения (1/2 дюйма – на 10-15% дороже). Бюджетный вариант можно приобрести за $ 5, самый дорогой – $15.

Стоит потратить время на выбор поставщика: в одном магазине автоматический воздухоотводчик для отопления Danfoss ДУ 15 предлагают за $ 7,63, в другом ту же модель – за $ 11,5.

При покупке фирменных приборов известных брендов (Danfoss , Wind, Valtec) остерегайтесь подделок. Разброс цен на запорный клапан – от $1,1 до $1.8.

ООО «ВиК-М»

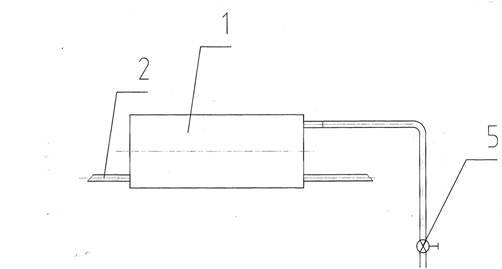

Воздухосборник А1И стоимость 3800 руб. Горизонтальный проточный воздухосборник с эллиптическими днищами представляет собой горизонтальный цилиндрический сосуд с приваренными днищами. В одно из днищ вварен патрубок для подвода теплоносителя, в другое патрубки для отвода теплоносителя и удаления воздуха.

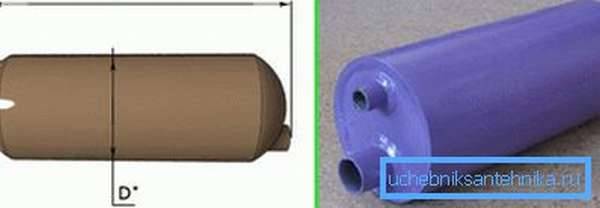

Вертикальный проточный воздухосборник с эллиптическими днищами представляет собой вертикальный цилиндрический сосуд с приваренными днищами. Верхнее днище глухое, в нижнее днище вварены патрубки для подвода и отвода теплоносителя и трубка для удаления воздуха.

Горизонтальный проточный воздухосборник с плоскими днищами представляет собой горизонтальный цилиндрический сосуд с приваренными днищами. В одно из днищ вварен патрубок для подвода теплоносителя, в другое патрубки для отвода теплоносителя и удаления воздуха.

Горизонтальный проточный воздухосборник с плоскими днищами представляет собой горизонтальный цилиндрический сосуд с приваренными днищами. В одно из днищ вварен патрубок для подвода теплоносителя, в другое патрубки для отвода теплоносителя и удаления воздуха.

Вертикальный проточный воздухосборник с плоскими днищами представляет собой вертикальный цилиндрический сосуд с приваренными днищами. Верхнее днище глухое, в нижнее днище вварены патрубки для подвода и отвода теплоносителя и трубка для удаления воздуха.

Вертикальный проточный воздухосборник с плоскими днищами представляет собой вертикальный цилиндрический сосуд с приваренными днищами. Верхнее днище глухое, в нижнее днище вварены патрубки для подвода и отвода теплоносителя и трубка для удаления воздуха.

Назначение.

Горизонтальные и вертикальные приточные воздухосборники предназначены для централизованного сбора воздушных скоплений (пузырьков), перемещающихся в среде теплоносителя по трубопроводам систем отопления и систем теплоснабжения вентиляционных установок.

Рекомендации по применению.

В системах отопления и теплоснабжения вентилируемых установок следует, как правило, применять воздухосборники с эллиптическими днищами. Воздухосборники с плоскими днищами допускается применять при соответствующем технико-экономическим обосновании увеличения металлоемкости за счет применения плоских днищ. Воздухосборники с эллиптическими днищами применяются в системах с рабочим давлением до 1,2 МПа. Воздухосборники с плоскими днищами применяются в системах с рабочим давлением от 0,6 МПа до 1,2 МПа. Горизонтальные воздухосборники устанавливаются на горизонтальных участках в высших точках систем отопления на трубопроводах диаметром от 15 мм. до 150 мм.

Как подобрать воздухосборник ?

Размер воздухосборника подбирается в зависимости от диаметра трубопровода и расхода теплоносителя приведенного в таблице.

Нам нужно подобрать горизонтальный воздухосборник для трубопровода Ду=32 мм. при расходе теплоносителя 5 Т/ч и рабочем давлением 0,7 МПа. По таблице №1 для трубопровода Ду=32 мм. подбирается воздухосборники с эллиптическими днищами диаметром 219 мм. для которого придельный расход составляет 6,3 Т/ч.
