Принцип работы балансировочных клапанов в системе отопления

Принцип действия

Балансировочные клапаны предназначены для того, чтобы с их помощью добиться максимальной отдачи всех нагревательных элементов системы, а также в любой момент произвести ее регулировку.

Рекомендуем ознакомиться: Как сделать короб трубы дымохода на крыше?

Принцип работы устройства заключается в том, что клапан изменяет проходное сечение с помощью работы деталей.

Когда рукоятку, рассчитанную для регулировки, прокручивают в любую из сторон, крутящий момент передается на гайку и шпиндель. Откручивание заставляет последний элемент подниматься из нижнего положения в верхнее. Находясь внизу, он плотно перекрывает поток, не пропуская теплоноситель по трубам.

Таким образом, когда кран откручивают, золотник пропускает определенное количество энергоносителя, увеличивая проход, когда закручивают, проход сужается, что уменьшает или полностью перекрывает поток. Поворот шпинделя изменяет пропускную способность устройства.

Любая регулировка проходного сечения влечет за собой изменение сопротивления клапана потоку воды или любого другого теплоносителя.

Вода, так же, как и любой другой энергоноситель, всегда идет путем наименьшего сопротивления. В результате дальние отопительные контуры нагреваются недостаточно. Балансировочный клапан создает искусственное сопротивление на пути воды, ускоряя ее подачу в дальние контуры. Таким образом, приспособление обеспечивает рассчитанный перепад давления.

При такой работе основная задача всей конструкции состоит в том, чтобы обеспечить максимальную герметичность. Для этого производители используют несколько вариантов уплотнительных колец:

• из фторопласта;
• из плотной резины;
• из металла.

Для точной настройки нужно изучить технические характеристики, в которых описана работа системы при определенных положениях затвора.

Конструкция и принцип работы

Принцип работы балансировочной арматуры состоит в перекрытии потока жидкости выдвижным клапаном или штоком, вызывающем уменьшение сечения проходного канала. Устройства имеют разную конструкцию и технологию подключения, в отопительной системе они могут дополнительно:

1. Поддерживать перепад давлений на одном уровне.
2. Ограничивать расход теплоносителя.
3. Перекрывать трубопроводную магистраль.
4. Выполнять функции слива для рабочей жидкости.

Конструктивно балансировочные клапаны напоминают обычные вентили, их основными элементами являются:

1. Латунный корпус с двумя проходными патрубками с внутренним или наружным сечением резьбы, рассчитанным на подключение к линии со стандартными диаметрами труб. Подключение в трубопроводной магистрали при отсутствии резьбового штуцера с подвижной резьбовой гайкой (американки) производится через ее аналоги – дополнительные переходные муфты с разными накидными гайками.
2. Запорный механизм, перемещением которого регулируют степень перекрытия канала прохождения теплового носителя.

Рис. 4 Устройство ручного балансировочного вентиля Danfoss LENO MSV-B

1. Регулировочная рукоятка со шкалой и индикаторами настройки, позволяющая регулировать поток внутри прибора.
2. Современные модели оснащены дополнительными элементами в виде двух измерительных штуцеров, с помощью которых производят замеры объемов подачи (пропускную способность) на входе и выходе прибора.
3. Некоторые модели оборудованы запорным шаровым механизмом, позволяющим полностью перекрывать поток, или имеют функцию слива жидкости из водопровода.
4. Высокотехнологичные современные виды могут управляться автоматически, для этого вместо поворотной головки устанавливается сервопривод, который при подаче электроэнергии толкает запирающий механизм, при этом степень перекрытия канала зависит от величины поданного напряжения.

Рис. 5 Автоматические балансиры Данфос AB-QM – конструкция

Разновидности клапанов и их конструктивные особенности

Все новые системы теплоснабжения, использующие радиаторные терморегуляторы, считаются динамическими. В процессе работы, терморегулятор, установленный на приборе отопления, реагирует на любые самые незначительные изменения температурного режима внутри комнаты, изменяя, таким образом, расход греющей воды.

Это создает в системе отопления изменяющийся или динамический режим функционирования. Он является предпосылкой внедрения автоматических/динамических балансировочных устройств.

Классификация балансировочных клапанов по параметрам:

• Видом рабочей среды теплоносителя: вода, пароводяная смесь , гликолевый состав;
• нормативные параметры теплоносителя по объемному расходу, Т и давлению;
• точки расположение на тепловой сети: подача, обратка или байпас;
• назначение и этажность объекта отопления; жилой/общественный, одноэтажный/многоэтажный;
• рабочей функции: автоматический/механический.
• практикуется также их комбинация по вариантам присоединения: резьбовое либо фланцевое.

Для выпуска клапанов можно использовать разнообразные материалы. Статические вентили, чаще всего, производятся из латуни, с фланцевым/резьбовым соединением либо чугуна, исключительно с фланцевым. Для динамических модификаций используют кроме латуни/чугуна еще и углеродистую сталь, которая способна максимально качественно обеспечить нормативные теплотехнические и гидравлические характеристики системы.

Ручные балансиры требуются для того, чтобы адаптировать тепловую сеть после установки, а автоматические меняют характеристики теплосети в период нагрева.

При выборе модификации балансира необходимо принимать во внимание различные параметры:

1. Тип схемы нагрева с естественной/принудительной циркуляцией.
2. Тепловые и гидравлические параметры сети.
3. точка установки во внутридомовой системе.
4. регулировочные параметры.

Механический балансир

Механический балансир Механический клапан имеет ручную регулировку, прекрасно действует в стабильной тепловой сети. Хорошо работает для жилых объектов с не очень большим числом приборов отопления. Облегчает выполнение ремонтно-наладочных работ, ввиду того что при ремонте отдельного нагревательного участка нет нужды отключать всю систему.

Такие модификации очень часто укомплектовываются измерительными ниппелями, способные измерять давление в системе, в зоне размещения клапана. Главное превосходство таких регуляторов является небольшая цена.

Механический балансир — эффективно устройство работает на тех объектах, где число радиаторов не более 5 единиц. При большем , механика не справляется и становится причиной разбалансировки схемы теплоснабжения. Когда термостат на 1-й батареи перекрыт, то увеличивается расход теплоносителя на втором. В связи, с чем температура воды в одних приборах отопления, может вырасти до точки кипения, а в других она будет оставаться холодной. Такую проблему могут разрешить только автоматические балансиры.

Автоматический балансир

Автоматический балансир Монтаж автоматических блоков производится на ответвления/стояках, обладающих значительным количеством батарей. От устройств механического типа они отличаются порядком функционирования. Балансир настраивают в положение наибольшей пропускной возможности. При уменьшении расхода горячей воды термостатом на одной из батарей давление увеличивается. Потом срабатывает механизм импульсной трубки, который анализирует величину перепада давления. Такой подход позволяет выполнять тонкую настройку сети.

Основные достоинства автоматических уравнителей:

• Наличие капиллярной трубки, способствующей мгновенной настройке;
• регулировочный блок при работе не меняет величину давления, тем самым не позволяя гидравлическим колебаниям в сети сбить установленный режим;
• при необходимости в общей сети можно установить особые температурные независимые зоны;
• высокая скорость настройки балансира, не позволяет термостатам перестроить свою работу, что гарантирует сбалансированную работу всей внутридомовой системы отопления.

Зачем нужны балансировочные вентили

Сразу оговоримся, что далеко не каждая система требует балансировки как таковой. Например, 2—3 коротких тупиковых ветви с 2 батареями на каждой способны сразу включиться в нормальный рабочий режим при условии, что верно подобраны диаметры труб, а расстояния между приборами небольшие. Теперь давайте разберем 2 ситуации:

1. К котлу подключены 2—4 ветви отопления неравной длины с числом радиаторов от 4 до 10.
2. Тот же расклад, но с батареями, оснащенными термостатическими вентилями (описаны в другой публикации).

Пример тупиковой схемы с плечами неравной длины и нагрузки. На последнем радиаторе короткой ветви тоже нужен балансовый вентиль Поскольку основная масса воды всегда течет по пути наименьшего гидравлического сопротивления, в ситуации №1 большее количество тепла получат первые отопительные приборы, расположенные близко к котлу. Если поступление теплоносителя к этим радиаторам не ограничить, то последние батареи в цепочке нагреются гораздо слабее, разница температур между ними может составить 10 °С и более.

Таким же образом регулируется подача теплоносителя в системах с пятью и более тупиковыми ветвями. На врезках, приближенных к теплогенератору, устанавливаются ручные балансировочные краны, предназначенные для трубопроводов. Частично перекрывая проход воде, они направляют основной поток дальше по магистрали.

Ситуация №2 сложнее. Установка радиаторных термостатов с головками позволяет менять расход теплоносителя в автоматическом режиме по мере необходимости. Но представьте, что в ближней к котлу комнате распахнулось окно, температура воздуха упала, а терморегулятор полностью открылся. Тогда в последнем помещении тоже станет холоднее, ведь ему не хватит тепла, отнятого первой батареей.

Задача вентилей – ограничить расход теплоносителя на стояки (или горизонтальные ветви)

На длинных ветвях с большим числом отопительных приборов, оборудованных термоголовками, клапаны балансировочные совмещаются с автоматическими регуляторами перепада давления, как это сделано выше на схеме.

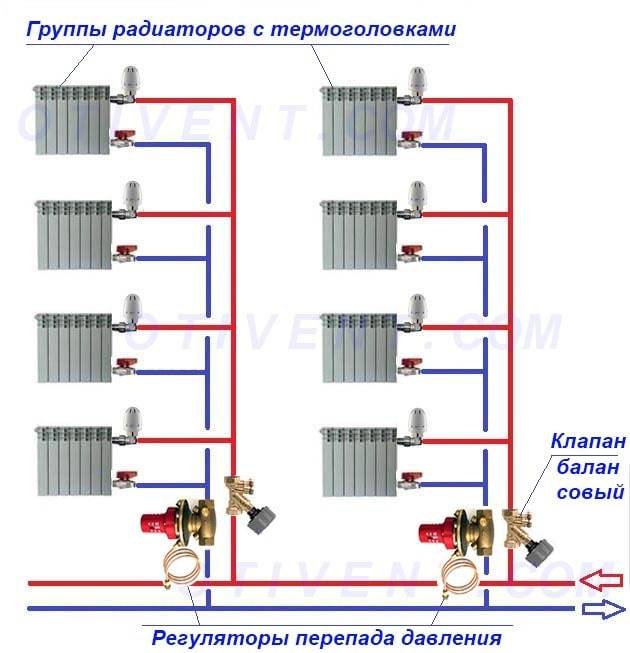

Регуляторы, связанные капиллярными трубками с балансовыми кранами, реагируют на уменьшение/увеличение расхода воды и поддерживают давление в обратке на одном уровне. Тогда всем потребителям хватает теплоносителя, несмотря на срабатывание термоклапанов. О пользе таких регулировочных кранов подробно рассказывается в видео:

Методы балансировки

наиболее распространены следующие способы балансировки систем отопления:

• по расходу теплоносителя;
• по балансу температур.

По расходу теплоносителя

Это более точный и эффективный способ. Для него потребуется проект трубопроводной системы и оценочный расчет расхода жидкости в каждом ее сегменте. Приблизительный оценочный расчет можно выполнить самостоятельно, для более точного потребуются услуги инженера- теплотехника. На каждом сегменте должна быть смонтирован балансировочный клапан.

Работают с устройством в следующей последовательности:

• клапанами- партнерами вся система отопления разбивается на отдельные участки;
• проводятся замеры через балансировочные клапаны в каждом модуле, определяется фактический расход теплоносителя на участке;
• полученные данные сравниваются с расчетными значениями расхода для данного сегмента;
• проводится регулировка клапанов и повторная серия измерений.

Если доступен ПК с установленной программой, то задача предварительного расчета упрощается:

• данные измерений передаются на ПК, где строится тепловая и гидравлическая модель системы;
• программа выполняет балансировку, выдавая рекомендации по установке каждого клапана;

Далее мощность котла устанавливается равной расчетному значению.

Для балансировки системы отопления мощность котла устанавливается равной расчетному значению

На современном рынке предлагаются также балансировочные модули со встроенным измерителем расхода, позволяющие выполнять грубую настройку расхода жидкости без применения дорогостоящего измерительного устройства. Для неотопительных систем в небольших зданиях такой точности вполне достаточно.

После выполнения балансировки каждый теплообменник (или сегмент сети) будет получать и отдавать в помещение строго определенное количество тепловой энергии, не зависящее от расстояния между радиатором и котлом, этажа и других факторов. Преимуществами гидравлическая балансировки системы отопления являются:

• высокая точность настройки параметров системы;
• возможность сэкономить до 10% энергоресурсов по сравнению с несбалансированной системой;
• устранение шумов потока в ближних к котлу батареях и трубах.

К недостаткам можно отнести:

• высокая стоимость балансировочных клапанов и универсального измерительного устройства;
• необходимость проектной гидравлической схемы с расчетами значений потока в каждом сегменте.

Для сложных отопительных систем, а тем при балансировке системы отопления многоэтажного дома, это единственный способ повысить эффективность системы отопления.

По температуре

Нередко владелец дома, особенно недавно его приобретший, сталкивается с ситуацией, когда дом прогревается неравномерно, топливо расходуется неэффективно, а никакой документации на систему нет. Отсутствуют и тепловые расчеты.

Наиболее простым выходом в таком случае будет регулировка каждого радиатора по температуре поверхности. На каждый теплообменник придется установить регулировочный вентиль с термостатом. Потребуется также пирометр или электронный контактный термометр для измерения температуры батареи.

Работы по балансировке двухтрубной системы отопления проводятся в следующей последовательности:

• на наиболее удаленном от бойлера теплообменнике вентиль открывают полностью;
• проходя по линии трубы от дальнего радиатора к ближнему, вентиль каждого заворачивают на пропорциональное их числу количество оборотов.
• измеряют температуру на выходе каждого теплообменника;
• двигаясь от дальнего к ближнему, прикручивают или откручивают вентиль таким образом, чтобы его температура стала равна предыдущему;
• между регулировкой и измерением нужно делать паузу в 5-10 минут для стабилизации потока теплоносителя.

Достоинствами температурной балансировки являются

• доступность регулировочной арматуры;
• простота регулировки;
• не нужна гидравлическая схема и точные расчеты.

К недостаткам следует отнести:

• низкая точность регулировки;
• меньшая энергоэффективность
• зависимость температурного режима каждого радиатора от параметров всех остальных;

Такой метод применим для балансировки системы отопления своими руками в небольших постройках.

Балансировочный вентиль

Вентиль для регулировки отопления может плавно перекрывать проходное сечение за несколько оборотов. После балансировки положение вентиля можно зафиксировать во избежание  нарушения настроек.

Данный вид регулировочных кранов ставится на выходе из радиатора, как показано на схеме:

Здесь показано присоединение к двухтрубной горизонтальной системе, наиболее распространенной в частных домах и квартирах с индивидуальным отоплением.

Если в двухэтажном доме имеет место система с вертикальными стояками, то схема монтажа сопутствующей арматуры выглядит так:

Прямое или угловое исполнение принимается в зависимости от компоновки оборудования и трубопроводов, также важно при сборке использовать американки

Особое внимание обращайте на качество литья и толщину латунных стенок арматуры. Если у вас проложены сети из полипропиленовых труб, не спешите покупать ППР-краны, лучше поставить переходники и надежные металлические изделия. Балансировочные вентили ставятся на все радиаторы, кроме самого последнего, находящегося в тупике ветви

На подводках к нему достаточно поставить простые шаровые краны

Балансировочные вентили ставятся на все радиаторы, кроме самого последнего, находящегося в тупике ветви. На подводках к нему достаточно поставить простые шаровые краны.

5 Установка балансировочного вентиля

При установочной работе нужно последовательно соблюдать несколько правил. Вначале проводится обязательная проверка с последующей промывкой и прочисткой трубопровода от возможного присутствия в нём стружки металла или иных инородных предметов.

Если у прибора есть съёмная головка, перед монтажом её нужно снять, руководствуясь инструкцией. Это облегчает установку клапана. Потом один конец крана накручивается на трубу. Другой конец через муфту подсоединяется к радиатору. Для уплотнения резьбы необходимо применять нити из льняного волокна, пропитанные специальной смазкой.

Виды балансировочных клапанов

Установить балансировочный клапан можно на любой система отопления. Но кроме обычной комнатной двутрубчатой, существуют и другие трубопроводы. Для них конструкторы изобрели другие варианты устройства, которые можно классифицировать по разным принципам работы.

По функционированию клапаны разделяют на ручные и автоматические. Такой прибор можно поместить на одном из отрезков батареи, куда можно с легкостью дотянуться. Если человек планирует пользоваться балансирующим клапаном постоянно, то лучше использовать ручной вариант прибора. Он имеет вид насадки на трубу с вентилем, с помощью которого можно контролировать поток горячей воды. Если в комнате достаточно жарко, то достаточно покрутить вентиль, и клапан создаст препятствие внутри трубы. Таким образом, батарея имеет меньше источника нагревания, и постепенно остывает.

Также есть варианты ручных балансиров, которые предназначены сразу для регулировки нескольких радиаторов одновременно. Данный вариант прибора помогает человеку настроить одинаковую температуру воздуха во всех комнатах своей жилплощади.

Автоматический тип балансировочных клапанов осуществляет этот процесс самостоятельно без вмешательства человека. Обычно они устанавливаются парой на один трубопровод, потом выбирается минимальное и максимальное количество теплоты, которое должны выработать батареи (расчет производится профессионалами). И балансирующий клапан регулирует подачу тепла в соответствии с внесенным в устройство графиком.

Рисунок 4: ручные балансирующие клапаны для разных типов батарей

• По инженерной системе клапаны различаются на комбинированные и конкретные. По названию понятно, что балансировки конкретного типа предназначены для узкого назначения. Один вид клапанов обеспечивают только отопление в помещении, другие – занимаются водоснабжением, а третьи – кондиционированием. Комбинированные же сочетают все три назначения, при этом имея более сложную конструкцию и более высокую стоимость.
• По способу запирающего механизма внутри трубы выделяют клапаны и шары. Внутри устройства находится деталь, с помощью которой и происходит регулирование потока воды. Чаще всего покупатели предпочитают механизмы с клапанами. По их мнению, они более точные в процессе настроек. А вот шаровые задвижки наоборот – менее точные. Но в случае, если по трубам течет не обычная горячая вода, а вязкое вещество с хорошей теплоотдачей, то второй тип задвижек будет более удачным в использовании.

Рисунок 5: механизм балансира с запирающим клапаном (в разрезе)

По параметру регулировки. Балансирующие клапаны делятся на четыре типа: расходные – подсчитывает расход жидкости в трубах, температурные – следит за установленной температурой, для уравновешивания давления и комбинированные – совмещают в себе все регулировки остальных типов.

Вместе с тем, стоит помнить, что настройка потока горячей воды в теплопроводе – это не единственная переменная в данном процессе. Вместе с уменьшением подачи тепла внутри труб начинает расти давление. Поэтому обычному человеку недостаточно просто выбрать настройки своего балансира. Прежде чем начать им пользоваться, устройство нужно подключить к отопительной системе, а после задать ему стартовые настройки минимального и максимального потока жидкости. Сделать это может только профессионал. После процесса установки обычный пользователь может вводить свои коррективы в работу устройства в пределах установок мастера.

Рисунок 6: параметры регулировки балансиров (1 — расходные с помощью счетчика контролируют количество использованной воды, 2 — регулировка потока воды, 3 — регулировка температуры воздуха, 4 — регулирует давление в трубах, на изобр. находится прибор для проверки)

Как еще применяется балансировочный вентиль?

Кроме регулирования отдельных ветвей и стояков в системе отопления, устройство используется и для других целей. Например, балансовый клапан устанавливают в малый контур циркуляции твердотопливного котла, когда он замкнут на буферную емкость. Смысл заключается в том, чтобы поддерживать температуру воды в контуре не ниже 60 ºС и не ставить для этого смесительный узел. Но в этом случае расход в котловом контуре должен быть выше, чем в отопительном. Этим и занимается вентиль, устанавливаемый на подаче.

Еще вариант установки — балансировочный кран регулирует подачу теплоносителя на змеевик бойлера косвенного нагрева. Последний, как правило, присоединяется напрямую от котельного агрегата, поэтому правильно будет ограничить количество теплоносителя для подогрева бойлера. Надо сказать, что в идеале балансовыми кранами лучше оснастить все ветви системы, включая контуры теплого пола и ГВС. Подобные мероприятия повышают качество функционирования отопления и однозначно ведут к экономии энергоносителей.

//www.youtube.com/embed/fvmNrDWBRXE

Рис. 7 Балансировочный вентиль в линии – схема установки автоматической арматуры

В частном доме

Клапан баланса в частном доме устанавливают на каждый радиатор,  выходные патрубки каждого из них должны иметь накидные гайки или другой вид резьбового соединения. Применение автоматических систем не требует настройки — при использовании двухклапанной конструкции подача теплоносителя на радиаторы, установленные на большом расстоянии от котла, автоматически повышается.

Это происходит за счет передачи на исполнительные элементы воды через импульсную трубку под меньшим давлением, чем у первых от котла батарей. Применение другого вида комбинированных вентилей также не требует расчета теплоотдачи с помощью специальных таблиц и измерений, приборы имеют встроенные регулирующие элементы, перемещение которых происходит при помощи электропривода.

Если используется ручной балансир, то необходима его настройка с использованием измерительного оборудования.

Рис. 8 Автоматический балансировочный кран в системе отопления – схема подключения

Для определения объема подачи воды на каждый радиатор и соответственно балансировки, используют электронный контактный термометр, при помощи которого измеряют температуру всех отопительных радиаторов. Средний объем подачи на каждый нагреватель определяют, разделив общее значение на количество нагревательных элементов. Наибольший поток горячей воды должен поступать на самый дальний радиатор, меньшее количество — на ближайший к котлу элемент. При проведении регулировочных работ ручным механическим прибором поступают следующим образом:

• Открывают все регулировочные краны до упора и подключают воду, максимальная температура поверхности радиаторов при этом составляет 70 — 80 градусов.
• Контактным термометром замеряют температуру всех батарей и записывают показания.
• Так как на самые дальние элементы должно подаваться максимальное количество теплоносителя, они не подвергаются дальнейшему регулированию. Каждый вентиль имеет различное число оборотов и свои индивидуальные настройки, поэтому проще всего рассчитать необходимое количество оборотов, используя простейшие школьные правила исходя из линейной зависимости радиаторной температуры от объема проходящего теплового носителя.

Рис. 9 Балансировочная арматура – примеры монтажа

К примеру если рабочая температура первого от котла радиатора составляет +80 С., а последнего +70 С. при одинаковых объемах подачи в 0,5 м.куб./ч., на первом нагревателе данный показатель уменьшают на соотношение 80 к 70 , расход пойдет меньше, и полученный объем будет составлять 0,435 м.куб/ч. Если все вентили выставить не на максимальный поток, а установить средний показатель, то за ориентир можно брать нагреватели, расположенные в середине линии и аналогичным образом уменьшать пропускную способность ближе к котлу и увеличивать ее в самых дальних точках.

В многоэтажном доме или строении

Установка клапанов в многоэтажном доме производится в обратную линию каждого стояка, при большой удаленности электронасоса давление должно быть в каждом из них приблизительно одинаковым — в этом случае расход по каждому стояку считают равным.

Для настройки в многоквартирном доме с большим числом стояков использует данные объема подачи воды электронасосом, который делят на количество стояков. Полученное значение в метрах кубических в час (для клапана Danfoss LENO MSV-B) устанавливают на цифровой шкале устройства вращением рукоятки.

Для чего нужен

Как можно понять из названия, указанное устройство используется для балансировки отопительной системы. Основной задачей подобных операций считается равномерное распределение тепла во всех ответвлениях на системе. Таким образом, каждый из установленных радиаторов сможет получить нужное количество теплоносителя определённой температуры.

Обратите внимание! При ведении разговора о настройке системы имеется в виду предварительный расход теплоносителя для эффективной работы каждого из участков.

В простых по устройству трубопроводах сбалансировать расход тепла можно правильным подбором диаметра труб. В сложных системах с несколькими разветвлениями регулирование количества тепла на отдельный контур происходит с участием специальных шайб, смещение которых позволяет устанавливать необходимый диаметр трубы для прохождения теплоносителя.

Заметим, что все описанные способы считаются устаревшими. На данный момент в отопительных системах устанавливают специальный регулирующий клапан, собранный по принципу вентиля. В корпус прибора установлены два штуцера, которые используются для следующих целей:

• Измерение давления воды в системе до и после прохождения клапана;
• Подключают специальную капиллярную трубку для регулировки работы приспособления.

Ручной балансировочный клапан фирмы «Danfoss»

Во время измерения давления каждый из задействованных штуцеров определяет его величину, а также параметры перепада после прохождения регулятора. Основываясь на полученных данных по инструкции к устройству можно рассчитать необходимое число поворота рукоятки для нормального расхода воды в отопительной системе.

Обратите внимание! Балансировочные клапана некоторых известных производителей, например, торговой марки «Danfoss» имеют специальное цифровое табло, из информации на котором потребитель может узнать о количестве протекающей по трубам жидкости. Основным недостатком таких приспособлений считается высокая цена.

Назначение и функции

Многих людей напрямую интересует, для чего собственно нужен этот кран или клапан. Какие функции он выполняет?

Ответить на этот вопрос можно, только предварительно рассмотрев условия в системах отопления.

Стандартная система отопления постоянно гоняет по своим трубам носитель от одного узла к другому. Основной обогрев осуществляется за счет подачи носителя в радиаторы или другие подобные системы. Радиатор, при наличии достаточного количества жидкости внутри и нормальной температуры, отдает тепло в помещение с большой эффективностью.

Однако так действует система трубопроводов в условиях приближенных к идеальным. К сожалению, идеальные условия часто бывает недостижимыми или частично достижимыми.

В трубопроводе с постоянно прогреваемой водой может измениться уровень давления, температура носителя. Это приводит к неравномерному распределению потока по трубам. Чего, конечно же, хотелось бы избежать.

Одни трубы в итоге получают больше тепла, другие – меньше. Для системы отопления такой вариант развития событий – наихудший. Вот для чего используется балансировочный клапан или кран.

Балансировочный клапан для системы отопления

Его задача – автоматический контроль уровня давления и прогрева носителя, а также регулировка его подачи в случае изменения вышеописанных параметров.

Кран легко настраивать, он работает за счет простой пружины и нескольких дополнительных элементов. При этом балансировочный вентиль выполняет поистине титаническую работу, отсекая на логические части отдельные ветки системы и контролируя состояние в них.

На крупных трубопроводах один кран не решит проблему, придется ставить их в большем количестве. Но поверьте – оно того стоит.

На рынке представлено масса такой продукции от разных производителей. Самые популярные марки – Штремакс, Cimberio, Stad и другие. Именно они надежно удерживают свои позиции на рынке уже многие годы.

Общий принцип действия и конструкция

Стандартный балансировочный клапан сильно похож на трубопроводный кран, только в нем есть несколько отличий.

Это тоже фитинг, но фитинг предназначенный не для полного перекрытия системы (хотя некоторые модели Штремакс, Cimberio, Stad могут заниматься и такими вещами в нагрузку к стандартной балансировке) а для ее регуляции.

Конструкция клапана

Основа балансировочных вентилей – специальная пружина, которая настраивается за счет вращения двух ручек. Ручки влияют на ее жесткость. Чем жестче пружина, тем больше давления она может выдержать.

Все механизмы уплотнены резиновыми прокладками. Возле пружины оборудован картридж упрощающий работу клапана. Закрытие потока осуществляется за счет движения золотника к седелкам фитинга. Золотник, чаще всего, тоже контролируется за счет действия пружины.

В продвинутых моделях типа Штремакс, Cimberio и Stad можно задать граничные условия для клапана, при которых он полностью закроет или откроет подачу.

Использование расходометров

Иногда клапана оборудуют расходометром. Пользование расходометром дает нам несколько преимуществ, в том числе возможность:

• следить за потоком;
• тонкой настройки;
• автоматизации процесса регуляции.

В то же время клапана с расходометром стоят довольно дорого, и могут обойтись вам, по меньшей мере в несколько раз дороже обычных.

Как правило, если устройство оборудовано расходометром, то оно относится к высшему классу фитингов, следовательно, на него также будут ставить автоматику.

Существуют и продвинутые клапана, работающие полностью за счет электронных деталей, способные к самостоятельному оцениванию ситуации, оборудованные датчиками и управляемые с единого центра. В гражданском строительстве такие решения почти не используются в силу дороговизны.

Принцип работы

Для начала разберёмся с основными нюансами балансировки отопительных приборов. В случае, если тупиковая ветвь трубопровода подсоединяется к нескольким радиаторам отопления, каждому из отопительных приборов нужно подать достаточное количество предварительно нагретой воды. Необходимый объём жидкости берётся из предварительного расчета.

Балансировочный клапан в разрезе

Если батареи не оборудованы клапаном-термостатом, то расход воды для каждого отдельно взятого потребителя будет постоянным. Для регулирования подачи жидкости в системе можно использовать ручной балансир, который устанавливается на обратке в месте соединения трубы с общей магистралью.

В дальнейшем вентиль нужно выставить на необходимое количество оборотов — для увеличения или уменьшения диаметра отверстия. В данном случае можно достичь нормального расхода теплоносителя в ветви. Но как поступить, если расход жидкости в системе постоянно меняется?

В этой ситуации на помощь пользователю придёт балансировочный клапан, который управляет нагревом комнаты путём создания препятствия потоку жидкости. Во время работы подобного устройства происходит уменьшение объёма подачи теплоносителя.

Обратите внимание! При использовании ручного балансира возможна эффективная работа 4-5 отопительных приборов.

Если пользователей больше, чем указанное число, то каждая из батарей будет получать неодинаковое количество тепла. После перекрывания водяного потока на первом радиаторе, количество жидкости увеличится и на втором, но в данном случае клапан не закроется, и излишки горячей воды пойдут далее. В результате подобной работы одни батарее будут перегреваться, а другие недополучать теплоноситель. Для регулирования системы необходима установка балансировочных клапанов.

Схема функционирования

Принцип работы нашего устройства состоит в следующем: при установке вентиля на максимальный расход теплоносителя, термостат, установленный на любом из радиаторов, уменьшит потребление нагретой жидкости. Результатом такого процесса станет постепенно возрастающее давление.

Через некоторое время капиллярная трубка укажет прибору на возрастающее давление, что приведёт к корректировке расхода теплоносителя. Остальные термостаты на других отопительных приборах не успеют полностью перекрыть жидкость, и это приведёт к балансировке давления и потреблению теплоносителя в системе.
