Общие правила монтажа
Монтаж вентиляции в квартире
Схема составляется так, чтобы магистраль имела минимальное число поворотов и соединительных участков
На этапе технического проектирования учитываются требования к воздухообмену в помещении, принимается во внимание численность людей и объем комнаты
Крепление вентиляции проводится в последовательности:
- перед монтажом система делится на отдельные ветки, длина которых не превышает 12 – 15 метров;
- на деталях ставятся точки соединений и сверлятся отверстия;
- элементы магистрали отдельного участка нужно закрепить с помощью болтов, хомутов, соединения фиксируются скотчем или изолирующим герметиком.
Собранные блоки и узлы объединяются в единую цепь, делается крепеж трубопровода к перегородке, стене, потолку или выводится через кровлю.
Крепление к стене
Способы крепления воздуховодов
Хомуты, опоры, подвески крепятся с шагом не больше 4 метров для установки горизонтальных воздуховодов. Такой шаг актуален, если диаметр круглой трубы или наибольшая сторона прямоугольного сечения не превышают 40 см. Расстояние шага уменьшается до 3 метров, если указанные размеры канала превышают 40 см.
Предусматривается шаг 6 метров для воздуховодов на фланцах круглых или прямоугольных каналов с наибольшей стороной сечения до 20 см или изолированных труб разного сечения. Если размеры превышают указанную величину, шаг просчитывается в проекте. Вертикальное крепление вентиляционных труб к стене осуществляется через промежуток не больше 4 метров. Крепление на крыше и снаружи здания указывается в проекте и принимается по расчету.
Крепление к потолку
Приспособления для крепления вентиляции к стенам и потолку
К потолку воздуховод крепится в 50% случаев, если нет возможности крепить вентиляцию к стене. Для подвешивания используются подвески, шпильки и кронштейны.
Варианты крепления:
- L — образным кронштейном навешиваются малогабаритные трубы, используются саморезы. К потолку или балке подвески фиксируются дюбелями (в бетон), саморезами (в дерево).
- Z — образные шпильки применяются для установки каналов прямоугольного сечения, а крепление коробов к потолку осуществляется аналогично предыдущему случаю. За счет лишнего угла на кронштейне снижается нагрузка на поддерживающие метизы, и увеличивается прочность.
- V — образные подвески закрепляются к верхнему перекрытию анкерами. Такой вид подвесов выдерживает значительные нагрузки.
Нормативные расстояния по ГОСТу
Нормы установки прописаны в документе СНиП 3.05.01 – 1985, а при проектировании учитывается нормы расположения воздуховодов из СНиП 2.04.05.1991. Центральные оси магистрали должны проходить параллельно плоскости ограждающих конструкций.
Выдерживаются нормативные расстояния:
- от верха круглой трубы до потолка должно быть не меньше 10 см, а до близлежащих стен — 5 см;
- от круглого канала до горячего и холодного водопровода, газопровода, канализации должно быть не меньше 25 см;
- от наружной стенки квадратной и круглой трубы до электрической проводки — не меньше 30 см.
- при креплении прямоугольных воздуховодов расстояние до стен, потолка, других трубопроводов — не меньше 10 см (ширина в сечении 10 – 40 см), не меньше 20 см (ширина 40 – 80 см), больше 40 см (размер 80 – 150 см).
Тонкости монтажа вентиляционной сети
Схема прокладки вентиляционных сетей должна содержать минимум соединений. Смыкание воздуховодов производится двумя методами: фланцевым и бесфланцевым.
Фланцевое соединение. Детали с расположенными на краях фланцами скрепляются саморезами либо клепками, которые находятся на расстоянии 20 см друг от друга. Для большей крепости швов они могут также завариваться.
Чтобы стыки были герметичными фланцы рекомендуется уплотнять прокладками из резины.
Схема сборки воздуховода из нескольких элементов при помощи фланцевого метода. Указаны также элементы, которые будут использованы для крепления конструкции к несущей поверхности (+)
Бесфланцевый метод заключается в подсоединении деталей при помощи бандажа, выполненного из металлических реек. Этот способ считается более экономичным, поскольку позволяет быстрее собрать конструкцию с минимальным использованием добавочных компонентов.
На что обратить внимание?
Сборка воздуховода из жестких деталей должна производиться в такой последовательности:
- Перед проведением работ систему нужно разделить на несколько блоков. Длина каждого из них не должна превышать 15 метров.
- На всех деталях участка – воздухопроводах, фасонных элементах, отмечаются точки подсоединения.
- В этих пунктах просверливаются отверстия нужного диаметра.
- К ним подсоединяются фиксаторы, закрепляемые болтами. Стыки обрабатываются особым скотчем либо герметизирующим составом.
- Затем проводится полный монтаж соединительных компонентов и воздуховодов в единый узел, который закрепляется хомутами и прочими деталями.
- Собранный блок поднимается и подвешивается на кронштейн или другой крепеж.
- Элемент подсоединяется к уже выполненному ранее участку вентиляции, при этом обязательно проводится герметизация швов по диаметру.
Монтаж системы из гибких или полужестких элементов производится несколько проще, так как в этом случае легче выполнять повороты и изгибы
Важно не забывать следить за тщательной герметизацией швов
Расстояние между креплениями воздуховодов составляет 1,8 метров при вертикальном размещении системы и 1 метр при горизонтальном. Допустимая норма провисания гибкого элемента 5 см на 1 метр
При сборке системы из гибких полужестких элементов необходимо обратить внимание на следующие детали:
перед укладкой следует растянуть полностью гибкий элемент;
протягивая гофрированный рукав важно соблюдать указанное на упаковке трубы направление движения воздуха;
размещая воздуховод, нужно избегать его соседства с отопительными системами;
радиус изгиба должен соответствовать двойному диаметру воздуховода или превышать этот показатель;
крепеж участков производится при помощи пластмассовых хомутов, фольгированного скотча, подвесов, зажимов. Все стыки следует тщательно герметизировать;
при прокладке системы сквозь стену нужно воспользоваться специальными переходниками – гильзами.. Монтаж воздуховодов может осуществляться как с утеплением, так и без него
Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий
Монтаж воздуховодов может осуществляться как с утеплением, так и без него. Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий.
Если воздуховод устанавливается в жилой комнате, где желательно соблюдать пониженный уровень шума – рабочий кабинет, спальня, детская, следует задуматься о звукоизоляции. Хороший эффект дает применение воздуховодов, имеющих большую толщину стенок, а также обматывание конструктивных элементов звукопоглощающими материалами.
Монтаж воздуховодов
Практически все работы по обустройству системы воздухообмена проводятся на высоте. Этот аспект предусматривает привлечение подъёмного оборудования и проведение инструктажа персонала по мерам безопасности. Крепление воздуховодов вентиляции должно проводиться в соответствии со следующими правилами:
- К работе допускается только исправная техника и персонал, прошедший обучение. На монтаж выдаётся отдельный наряд.
- Места проведения высотных работ ограждаются временными преградами или обозначаются предупредительными знаками. Проход по данной территории ограничивается.
- Прямые участки длиной до 30 м предварительно собираются на полу. Подъем заготовок осуществляется после проверки надёжности крепежа.
- Установка вентиляционных труб проводится в соответствии с проектной документацией. Все изменения и дополнения должны согласовываться с разработчиком плана и руководителем стройки.
Способ монтажа выбирается исходя из особенностей здания, технических решений проектировщиков и наличия в помещениях установленного ранее строительного оборудования.
Соединение воздуховодов между собой
Стыковка каналов и оборудования должна проводиться так, чтобы место соединения было герметичным и устойчивым к усадке здания, перепадам влажности и температуры.
В отношении вентиляции из различных материалов действуют следующие правила монтажа:
- Соединение металлических звеньев и деталей. Изделия из стали толщиной менее 2 мм соединяются с помощью фланцев и болтов, накидными гайками, бандажами и раструбами. Фиксация между собой толстых труб, вентилятора и электродвигателя осуществляется с помощью сварки.
- Соединение пластиковых каналов. В зависимости от применяемого материала (полиэтилен, полипропилен, поливинилхлорид) стыкуются в раструб, сваркой, пайкой или путём склеивания.
- Стыковка круглых каналов. Осуществляется с помощью фланцев, бандажа и муфты.
- Стыковка прямоугольных каналов. Выполняется путём наложения шины или соединения фланцами.
В качестве прокладочного материала выбирается резина или полиуретан.
Крепление воздуховодов к строительным конструкциям
Прикрепление вентиляционных каналов к несущим конструкциям осуществляется такими монтажными приспособлениями:
- Тяги с резьбой. Используются для фиксации пластиковых, алюминиевых конструкций и каналов из стали толщиной менее 1,5 мм. Одно крепление делается на 2 м трассы.
- Закладные детали в бетоне. К ним привариваются кронштейны, на которые согласно проектному положению привариваются стальные трубы.
- Хомуты. Закрепляются на вертикальных и горизонтальных панелях с помощью анкерных болтов или пластиковых дюбелей.
На одной вентиляционной системе могут использоваться несколько видов крепежа. Выбираются варианты, которые обеспечивают прочность конструкции при минимальных финансовых затратах.
Виды крепления воздуховодов: а) при помощи Z-образного профиля и шпильки; б) при помощи траверса и шпильки; в) при помощи L-образного профиля и шпильки; г) при помощи хомута и шпильки.
Особенности монтажа
При строительстве вентиляционных трубопроводов следует учитывать такие нюансы:
- Оси каналов должны проходить параллельно плоскостям конструкций здания. Не допускается диагональная и наклонная прокладка.
- Запрещается соединять в один прогон выходы из жилых помещений и вытяжки из санузлов, кухонь и складов с токсичными веществами.
- Места соединений воздуховодов должны быть защищены от попадания в них дыма или ядовитых летучих соединений при возникновении нештатной ситуации.
- Минимальное расстояние между выхлопными отверстиями вентиляции и дымохода должно быть не менее 3 м. Располагать их нужно на одном уровне по горизонтали.
- При прохождении через инженерные конструкции места соединения труб должны находиться на расстоянии не ближе 1 м от этих конструкций.
- Крепление воздуховодов к поверхностям необходимо проводить с интервалом не более 300 см для труб диаметром до 40 см, 400 см для изделий сечением больше 40 см и 600 см для труб диаметром от 200 см.
После окончания монтажа вентиляционной системы проверяется её работоспособность на предмет кратности, прочности и герметичности.
Отличия вытяжки от вентиляционной системы
На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.
Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.
Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.
Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.
Сколько креплений требуется
Тип крепежей и их количество определяют еще на стадии проектирования с учетом массы, размеров, расположения разных видов воздуховодов, материалов изготовления, типа вентиляционной системы и т.д. Если вы планируете заниматься этими вопросами самостоятельно, вам предстоит выполнить расчеты и использовать справочные данные.
Нормы расхода креплений исчисляются исходя из площади поверхности воздуховодов. Перед тем как приступить к расчету площади поверхности, необходимо определить длину воздуховода. Ее измеряют между двумя точками, в которых пересекаются осевые линии магистралей.
Если воздуховод имеет круглое сечение, его диаметр умножают на полученную ранее длину. Площадь поверхности прямоугольного воздуховода равна произведению его высоты ширины и длины.
Все расчеты производятся на предварительном этапе, полученные данные используют при монтаже, соблюдать исчисленные расстояния, не допуская погрешностей помогает разметка
Далее можно воспользоваться справочными данными, например, нормативными показателями расхода материалов (НПРМ, сборник 20) утвержденными Министерством строительства РФ. Не сегодняшний день этот документ имеет статус недействующего, но указанные в нем данные в большинстве своем остаются актуальными и используются строителями.
Расход креплений в справочнике указан в кг на 100 кв. м. площади поверхности. Например, для круглых фальцевых воздуховодов класса Н, изготовленных из листовой стали, толщиной 0,5 мм и имеющих диаметр до 20 см потребуется 60,6 кг креплений на 100 кв. м.
Правильно спроектированная и смонтированная система воздуховодов не только безупречно функционирует, но и органично дополняет интерьер современного дома
При монтаже воздуховодов прямые звенья воздуховодов вместе с отводами, тройниками и другими фасонными элементами собираются в блоки длиной до 30 метров. Далее в соответствии с нормативами устанавливаются крепления. Подготовленные блоки воздуховодов устанавливают в предназначенных для них места.
С нормативным требованиями по организации вентиляции в частном доме ознакомит следующая статья, прочитать которую стоит всем владельцам загородной собственности.
Виды воздуховодов
Как уже было сказано, работа вытяжного устройства невозможна без специализированного воздуховода. Существует несколько видов вытяжных труб, отличающихся друг от друга множеством параметров, однако главная разница выражается в материале, который использовался при их изготовлении.
Помимо этого, они могут отличаться между собой следующими характеристиками:
- длиной воздуховода;
- размер одного диаметра;
- форма сечения (прямоугольные, круглые или плоские);
- по гибкости.
Как же выбрать воздуховод для вытяжки? Чтобы получить ответ на этот вопрос, стоит подробнее рассмотреть различия между вытяжными трубами, созданными из различных материалов.
Алюминиевый
Алюминиевый воздуховоды являются наиболее частым вариантом, который используется для проектирования принудительной системы вентиляции. Их сечение может быть как круглым, так и прямоугольным.
К основным преимуществам таких конструкций можно отнести:
- простота монтажа – алюминиевые воздуховоды легко режутся и гнутся;
- отсутствие резонансного шума;
- относительно вытяжных труб из пластика, алюминиевые продаются по достаточно демократичной цене;
- маскировка – алюминиевые трубы достаточно легко замаскировать, тем самым сохраняя эстетичный интерьер кухни.
Пластиковый
Пластмассовые воздуховоды так же, как и алюминиевые, могут выпускаться с прямоугольным или круглым сечением. Мнение экспертов, о том какая форма сечения является наиболее подходящей для проектирования принудительной системы вентиляции, очень часто отличаются. Кто-то считает, что лучше использовать квадратные воздуховоды из пластика, так как они не отлично впишутся в дизайн помещения, кто-то наоборот предпочитает круглые, так как их производительность значительно выше.
Основные преимущества пластиковых воздуховодов выглядят следующим образом:
- практически полное отсутствие шума;
- высокая универсальность – пластиковые вытяжные трубы отлично справляются с выводом как запахов, так и влаги;
- длительный срок эксплуатации – минимальный срок службы пластикового воздуховода составляет как минимум десять лет;
- пластик не нуждается в дополнительно обслуживании и уходе;
- малый вес позволяет монтировать воздуховод подобного типа без использования дополнительных конструкций.
Гофрированный

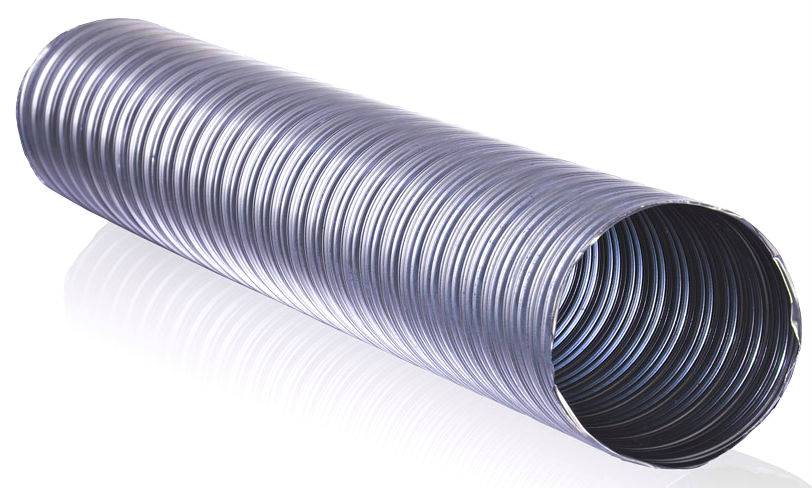

Гофрированный воздуховод может создаваться как из пластика, так и из алюминия. Раньше, для его производства использовали оцинкованную сталь, сейчас же такой материал применяется все реже и реже.
Главный достоинством гофрированной вытяжной трубы является ее гибкий канал. Он позволяет удлинять или укорачивать трубу, сгибать канал для поворотов без использования каких-либо дополнительных материалов и крепежных элементов. Помимо этого, гофрированный воздуховод обладает небольшим весом, что также значительно облегчает процедуру его монтажа.
Нормы и требования
Сделать вентиляцию просто так на глазок запрещается, потому что эта инженерная система работает по точным правилам вывода загрязненного воздуха с притоком свежего. И у каждого помещения есть свои нормативы воздухообмена. В некоторых из них нормы основаны только на обмене воздуха с учетом его объема. В других используются нормативы кратности замены фактичного объема самого помещения. То есть зависимость от размеров комнат, их площади и высоты потолков.
Предлагается таблица, в которой собраны показатели воздухообмена комнат частного дома.
| Типы помещений | Объем воздухообмена или его кратность |
| Жилые | 30 м³/ч |
| Кухня | 60 – при 2-хкомфорочной плите 75 – при 3-х 90 – при 4-х |
| Ванная | 25 |
| Туалет | 25 |
| Совмещенный санузел | 50 |
| Душевая | 5-кратный обмен |
| Гардеробная | 1,5-кратный |
| Кладовая | 1,5-кратный |
| Кабинет | 0,5-кратный |
Если в доме сооружается сауна, бильярдная и другие помещения, которые используются нечасто, то расчет воздухообмена производится с учетом условий эксплуатации комнат. При этом обязательно учитывается этажность строения. Потому что для одноэтажного дома естественная вентиляция – лучший вариант, если в нем нет большого количества помещений, эксплуатируемых со специфичными условиями. К примеру, та же сауна или пристроенная к дому баня. Кстати, в этих помещениях главное правильно организовать выход и вход воздушных масс.
Монтаж изолированного воздуховода
Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:
- Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
- При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
- Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
- После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.
Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.
Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.
Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:
- Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
- Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
- Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.
Техника безопасности при монтаже воздуховода
Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.
- Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
- Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
- Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.
Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.
Система вентиляции в частном доме
Проектирование и монтаж системы вентиляции в одноквартирном жилом доме выполняют с учетом требований к эксплуатационным характеристикам, прописанным в СНиП 31-02-2001 и СП 55.13330.2016.
Вентиляция в частном доме может быть, как с естественным, так и с механическим побуждением воздухообмена, с удалением и притоком воздушных масс через воздуховоды. Главное, чтобы в помещениях поддерживалась чистота воздуха.
Отработанные воздушные массы с неприятным запахом или содержащие вредные вещества, например, продукты сгорания топлива, выводятся непосредственно наружу. То есть они не должны каким-либо образом проникать в другие помещения.
Для обеспечения воздухообмена в большом частном доме требуется вентиляционная система, включающая в себя систему воздуховодов, обеспечивающих вывод загрязненных воздушных масс и приток свежего воздуха
Обязательно обеспечивают удаление и приток воздуха в кухне, санузле, котельной. Регламентируется минимальная производительность вентиляционной системы с полным или частичным воздухообменом в заданный промежуток времени.
При организации вентиляционной системы, отвечающей установленным требованиям и способной обеспечить комфортный микроклимат, важно правильно определить конфигурацию воздуховодных магистралей, позаботиться о герметизации вентиляционных отверстий, мест пропуска труб через стены и перекрытия с целью предотвратить возникновение мостиков холода и не допустить проникновения в дом грызунов и насекомых
Виды труб для вентиляции и их размеры
Чаще всего для монтажа бытовых приточных каналов вытяжки используют пластиковый прямоугольный трубопрокат. Их широко применяют в промышленности, где необходимо вывести воздушные массы насыщенные химическими веществами. Прямоугольные пластиковые каналы легко собираются из фасонных деталей конструкции.
Так же очень распространены круглые вентиляционные воздуховоды. Они отличаются большей эффективностью, нежели прямоугольные. Все дело в том, что в такой конструкции поток воздуха проходит под меньшим сопротивлением, если провести сравнение с прямоугольными конструкциями
Этот показатель нужно принять во внимание при расчете мощности вытяжной системы
Прямоугольные вентиляционные трубы преимущественно ставят в быту. При этом для них подбирают место, чтоб можно было спрятать канал под подвесной потолок. Типовые размеры прямоугольных трубопрокатных материалов для этой задачи составляют: 60х120 и 60х204 мм. Кроме этих используются и нестандартные размеры на 110х55 мм.
Размер диаметра круглых изделий составляет величину, которая была указана немного выше. ГОСТом разрешают устанавливать круглые изделия с размером диаметра от 100 до 2000 мм.
Гибкие пластиковые вытяжные сети бывают круглыми и прямоугольными, уже с названия понятно, что они отличается гибкостью, то есть они могут легко менять форму. Размер конструкции из данного материала может составлять от 15 до 20 метров.
Отличительная способность гибкого трубопроката заключается в том, что они могут быть смонтированы на конструкции со сложной формой. Любой другой воздухоотвод в данном случае потребует большого количества фасонных элементов. А гофра может менять свое направление в плоскости самостоятельно.
В промышленных помещениях гофрированные трубные изделия ставятся, как вспомогательные материалы для обустройства отдельных участков. Устанавливают такую трубу только в растянутом состоянии. При этом радиус загиба не может быть меньше, чем диаметр самого трубного изделия. Если вас интересует вопрос уместно ли использовать гофтрубы для вытяжки, то этот вопрос подробно раскрыт в этой статье.
Выводы и полезное видео по теме
Видео наглядно демонстрирует как проложены вытяжные и приточные каналы на кухне и в санузлах. Показаны места установок обратных клапанов и электровентиляторов. Даны объяснения необходимости их монтажа:
Подводя итоги, можно сказать,что перечень достоинств полимерных труб намного превосходит их недостатки. Это является решающим моментом в выборе материала для монтажа системы вентиляции.
Легкость конструкций, унификация деталей, несложный монтаж вывели пластиковые воздуховоды на передовые позиции в оборудовании малоэтажных жилых домов, бытовых и технических помещений, невысоких зданий общественного назначения.
Расскажите о том, как монтировали пластиковые воздуховоды на собственной даче или в загородном доме, как собирали канал для подключения вытяжки на кухне. Поделитесь технологическими особенностями, которые могут пригодиться посетителям сайта. Оставляйте комментарии, пожалуйста, в находящейся ниже блок-форме.
