Для чего нужна система кондиционирования
Система кондиционирования для дома решает множество задач, без которых о нормальных условиях жизни с хорошим уровнем комфорта не может быть и речи.
- Увлажнять или осушать воздух.
- Поддерживать определенную температуру воздуха в доме.
- Очищать воздух, который подается в наши жилища.
- Поддерживать циркуляцию воздушных масс и воздухообмен.
Большинство людей, решившись на строительство своего загородного дома, о его вентиляции и системе кондиционирования задумываются еще на стадии проекта. И это правильно, так как есть возможность при строительстве реализовать именно такую систему кондиционирования, которая отвечала бы всем требованиям хозяина. Но бывает люди, которые по каким-либо причинам об этом забывают или просто не задумываются. Но после введения дома в эксплуатацию, понимают, что кондиционирование жилых помещений просто необходимо. Как быть в такой ситуации: моно обходиться подручными средствами для охлаждения помещения или какую систему кондиционирования выбрать для частного дома?
Приточные канальные модели
Функция замещения отработанных воздушных масс воздухом с улицы в полной мере реализована только у канальных кондиционеров, поэтому разберем их особенности эксплуатационные качества более подробно.
Грамотно рассчитанная и установленная канальная сплит-система справляется и с задачами вентиляции, и с контролем над микроклиматом в помещениях.
Отличительные черты кондиционера с притоком
Рециркуляционные модели канальных кондиционеров (КК) по принципу работы близки обычным сплит-системам, однако они отличаются конструкцией и местом монтажа. Внутренние модули встраиваются в подвесные потолочные конструкции, а по каналам, соединяющих их с наружным блоком, циркулирует воздух.
Галерея изображений
Фото из
Особенности конструкции канальной системы
Дизайн внутреннего блока КК
Циркуляция воздуха внутри системы
Канальный вентилятор для принудительной циркуляции
Так выглядит простая рециркуляционная модель, не способная подавать свежий воздух. Чтобы система могла выполнять приточную функцию, необходим встроенный обогреватель. Это регламентируется правилами СНиП, по которым нижний порог температуры воздушных масс, поступающих с улицы, должен быть +14 °С.
Если на улице температура воздуха выше -15 °С, с функцией обогрева справляется тепловой насос. Однако при более низких температурах используются модели кондиционеров с водяными или электрическими нагревателями. Оборудование, осуществляющее нагрев, может быть как дополнительно установленным, так и встроенным.
Система нагрева оснащена блоком автоматики, благодаря которому осуществляется регулировка подачи свежего воздуха в различных режимах, в зависимости от сезона. Управление автоматическим блоком производится при помощи пульта д/у
Программируемые приточные системы дороже обычных комнатных модификаций с настенной установкой, но они намного эффективнее и функциональнее их именно благодаря совмещению вентиляции и кондиционирования. Количество кислорода в воздухе соответствует санитарным требованиям, температура легко регулируется, а внешний вид не создает дискомфорта, так как все рабочие части системы находятся в невидимой зоне, над потолком.
Принцип работы приточной системы
Для транспортировки воздуха с улицы в помещения предусмотрены воздуховоды, которых нет у обычных сплит-систем. Сначала воздух с улицы через наружный блок перемещается в утепленный канал, затем – в смесительную камеру. Там поступивший воздух соединяется с отработанным, освежая его.
Затем воздушная смесь проходит сквозь фильтры и, согласно выбранному режиму, обрабатывается. Происходит осушение, нагрев или охлаждение воздушных масс. После этого очищенный, профильтрованный, частично освеженный воздух заданной температуры поступает в помещения.
Канальные модификации с подмесом применяют в больших по объему помещениях, которые разделены между собой некапитальными перегородками. Это квартиры с потолками от 3 м, поликлиники, заведения питания, спортивные и образовательные учреждения, офисы и пр.
Как правило, поддерживаемая температура полностью зависит от сезона. Летом приточные канальные кондиционеры работают на охлаждение, зимой – на обогрев. В прохладный сезон достаточно функционирования теплового насоса, калорифер в этот период можно не применять.
Что лучше — кондиционер или сплит-система
О стандартных кондиционерах мы уже успели поговорить, но сейчас все чаще можно услышать такой термин как «сплит-система». Что это — очередная уловка маркетологов или действительно новая система охлаждения?
На самом деле, сплит-системы и кондиционеры являются одним видом климатической техники и отличаются лишь по незначительным параметрам.
- Сплит-системы представлены не монотонными блоками, а полноценными дизайнерскими устройствами, которые вписываются в интерьер любой квартиры. Кондиционеры же не предназначены для декора помещения.
- Сплит-системы обладают множеством дополнительных функций, например, нагревом, очисткой воздуха и так далее.
- Сплит-системы отличаются очень низким уровнем шума.
Но основная функция этой техники — охлаждение, и в этом плане кондиционеры не отличаются от сплит-систем. По сути, любой кондиционер с низким уровнем шума и дополнительными функциями можно назвать сплит-системой. К слову, недобросовестные продавцы часто этим пользуются, когда берут дополнительные деньги за красивые слова, поэтому будьте бдительны при выборе подходящей модели.

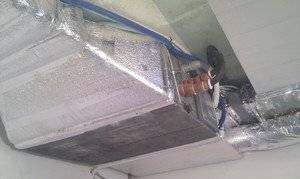

Конструкция канального кондиционера
Канальный кондиционер представляет собой сплит-систему, которая в отличие от бытовых настенных сплит-систем имеет более сложную конструкцию. Такая система состоит из следующих основных компонентов:
- наружный блок. По своему дизайну и функциям аналогичен наружному блоку бытовых настенных сплит-систем, но может обладать более высокой мощностью. Его главная задача — в отводе теплоты от нагретого хладагента в атмосферу;
- внутренний блок. Размещается в прямоугольном металлическом корпусе достаточно крупного размера со специальными штуцерами для подключения межблочной фреоновой магистрали. Внутри корпуса размещается теплообменник и компрессор, с помощью которого прокачивается хладагент, средства автоматики и другое оборудование. Внутренний блок обычно монтируется в пространстве над подвесным потолком. В помещениях, где отсутствуют особые эстетические требования, например, в промышленных корпусах, возможна открытая установка внутреннего блока канального кондиционера;
- магистраль, по которой хладагент циркулирует между наружным и внутренним блоком;
- вентилятор. Необходим, чтобы обеспечить продавливание значительных объемов воздуха по системе воздуховодов;
- адаптер. Используется для подключения к внутреннему блоку приточного и вытяжного воздуховодов;
- помпа для отведения из внутреннего блока конденсата, образующегося при работе кондиционера;
- фильтры. Применяются для очистки воздуха, прокачиваемого через систему кондиционирования.
Помимо этих основных компонентов устройство канального кондиционера может включать ряд дополнительного оборудования, которое улучшает его работу или расширяет функциональность. Например, он может комплектоваться фильтрами тонкой очистки, которые устраняют неприятные запахи, удаляют из воздуха аллергены, различные мелкофракционные загрязнения. При необходимости использования системы для отопления помещений, в схему канального кондиционера включается калорифер, который обеспечивает эффективный подогрев воздуха. Чтобы уменьшить затраты на отопление, возможна установка рекуператора.
Основные факторы, влияющие на выбор системы вентиляции
Оборудование для систем кондиционирования и вентиляции должно быть подобрано в соответствии с условиями помещения или здания. В данном разделе перечислены основные параметры, которые стоит учитывать при разработке плана систем проветривания.
Объёмы воздуха
Устройства вентиляции во время работы должны полностью пропускать через себя весь воздух в комнате. В зависимости от объёмов масс, которые проходят через прибор за час работы, вычисляется его производительность и мощность.
Таким образом, чтобы выбрать правильные комплектующие, необходимо знать производительность системы вентиляции. Для этого вычисляется объём комнаты: площадь следует умножить на её высоту. Полученное значение умножаем на коэффициент 10 — в этом случае получится величина, соответствующая средней производительности (м³/час) .
Влажность в помещении
Ещё один фактор внешней среды, который регулируется системой вентиляции — это влажность воздуха. Для человека комфортным показателем содержания влаги в воздухе является 40–60%. Если эта отметка повышена или занижена, стоит выбрать приборы вентиляции, которые смогут нормализовать уровень содержания воды в кислороде. Стоит также отметить, что измерять уровень влажности лучше в зимний период — в это время радиаторы отопления сильно осушают воздух в квартире.
Температура
Системы вентиляции способны менять температуру воздуха, а кондиционеры и вовсе направлены на выполнение этой задачи. Поэтому стоит учитывать и этот показатель при выборе техники для проветривания. Как уже было сказано, разница температур в здании и за его пределами является основой для работы естественной вентиляции. А принудительные системы могут помочь успешно регулировать этот показатель, что особенно актуально в тёплое время года.
Классификация установок и спектр выполняемых задач
Общей общепринятой классификации кондиционирования не существует, но специалисты разделяют их по следующим признакам:
- По объекту применения. Системы бывают комфортные и технологические.
- По месту расположения оборудования. Кондиционирование бывает центральное и местное.
- Автономные или неавтономные. Различие в месте нахождения источников холода.
- Кондиционирование бывает прямоточное, рециркуляционное и комбинированное.
- По классу обеспечения условий кондиционирования в помещении. Выделяют три основных класса.
- Классифицируются они и по количеству обслуживаемых помещений.
- По развиваемому давлению.
Хоть эти системы и созданы для обеспечения комфортного микроклимата в помещениях, у них свершено разные задачи. Вентиляционная система обеспечивает циркуляцию воздушных масс в квартире, с целью выведения отработанного воздуха и лишней влаги за пределы помещения, а кондиционирование предназначено регулировать температуру воздуха. https://www.youtube.com/watch?v=eCUyqXTFwME
Добиться продуктивной работы этих двух систем можно несколькими способами.
- Установить автономную сплит- систему. Но в этом способе есть один существенный минус, а заключается он в том, что автономная сплит-система не поставляет в квартиру свежий воздух.
- Самый сложный, но оптимальный вариант создания эффективной вентиляции и кондиционирования – это прокладка центральной магистрали, при которой можно регулировать температуру в отдельно взятом помещении. Но и у этого решения есть свой недостаток: такую систему можно реализовать исключительно при строительстве объекта.
Расположение внешнего и внутреннего блоков кондиционера относительно друг друга
нормальное расстояние между блоками
Нормальная установка кондиционера в комнате предполагает небольшую протяженность фреоновой трассы между блоками сплит-системы. В среднем данная величина составляет от 5 до 10 метров.
Во-первых, это важно с точки зрения эстетики интерьера. Чем короче связующая магистраль, тем меньше ее надо зашивать в декоративные короба, которые смотрятся аккуратно, но красоты дизайну не добавляют. Во-вторых, цена на монтаж кондиционера формируется с учетом протяженности фреоновой трассы
Каждый лишний метр набавляет на общую стоимость примерно от 800 рублей. Для приборов с большей мощностью потребуется больший диаметр трубопровода, а, следовательно, цена увеличится
Во-вторых, цена на монтаж кондиционера формируется с учетом протяженности фреоновой трассы. Каждый лишний метр набавляет на общую стоимость примерно от 800 рублей. Для приборов с большей мощностью потребуется больший диаметр трубопровода, а, следовательно, цена увеличится.
Классификация
Современные системы кондиционирования воздуха можно классифицировать по ряду признаков:
По объекту применения. Использование в целях комфорта или технологичного процесса. Под комфортным применением, обычно подразумевается использование кондиционера в домашнем или административном помещении.
- Расположение кондиционера. Учитывается локальное расположение системы кондиционирования воздуха-местное или центральное.
- По количеству зон обслуживания. Выделяют однозональные и многозональные системы кондиционирования.
- По степени обеспечения метеоусловий в обслуживаемом помещении. Всего, существует три класса обслуживания:
- Класс — гарантирует наличие требуемых метеорологических условий в соответствии с утверждёнными нормативными документами.
- Класс — гарантирует требуемые санитарно-технические или гигиенические нормы.
- Класс — гарантирует нормы охлаждения помещения, в том случае, если в тёплое время года, с поставленной задачей не может справиться вентиляция.
- Регулирование параметров выходящего воздуха. Однотрубные или двухтрубные (качественные или количественные).
- Различают автономные и не автономные системы кондиционирования, по наличию в них собственного источника холода/тепла.
Помимо вышеперечисленной классификации, существуют системы запрограммированные на изменение метеоусловий в обслуживаемом помещении в определённый период времени.
Особенности кондиционирования
Кондиционирование имеет тесную связь с вентиляционной системой в плане конструкции, но оно имеет множество основополагающих отличий. На вопрос, что такое кондиционирование воздуха, можно ответить, что это охлаждение с помощью специального устройства, которое содержит охладительный элемент.
Первый вариант создается на основе системы, которая циркулирует воздушные массы и понижает температурный режим. Для этой цели понадобится выбрать устройство, которое будет иметь систему фильтрации и вентиляции, а также встроенные кондиционеры. Главным плюсом такого метода является: упрощенная установка и пользование единой конструкцией, состоящей из некоторого количества соединенных устройств. Изъяном можно считать высокую цену приборов с вентиляционной системой и охладительным элементом. Второй вариант основывается не на единой системе, а с помощью индивидуального устройства. Если требуется охладить одну квартиру и офисное помещение, то с этим справится обыкновенная Сплит-система. Современные альтернативы имеют множество полезных функциональных особенностей, могут держать в квартире стабильный микроклимат.
Система прецизионного кондиционирования
Прецизионное кондиционирование – это способ, связанный с тем, что кондиционирование происходит посредством специального устройства, поддерживающего оптимальную влажность, температурный режим и движение воздуха. Кондиционеры указанного вида способны поглощать холодный воздух, находящийся снаружи. Далее он проходит обработку и выводится в квартиру с установленной температурой, содержанием влаги и скоростью. Следовательно, подобные прецизионные системы считаются гибридом обычной вентиляции и атмосферной конструкции.
Канальная система кондиционирования
Канальная система кондиционирования базируется на фильтровании и передаче воздуха посредством воздушных шахт. С вентиляционной системой возможно объединение только канального кондиционера или же охладителя (компрессорно-конденсаторного блока), встроенного непосредственно в приточную систему вентиляции. Второй подойдет для помещений площадью не более 200 кв. м. В отличие от классического канальный кондиционер устанавливается прямо в систему воздухоотведения. Поэтому монтаж канального оборудования следует планировать на этапе первоначального строительства или в процессе капитального ремонта. Внешние детали способствуют тому, что воздух с улицы поступает в воздухопроводы. После нагревательного или охладительного процесса воздух движется по трубам благодаря мощному вентилятору. Данное устройство способно поддерживать определенные параметры температуры и влажности в обширном помещении.
Такая система применяется в средних и малых магазинах. Грамотная установка сможет защитить от значительного шума. Преимуществом является стадийность очистки воздуха посредством разветвленности воздуховодов.
Как сделать дополнительную вытяжку?
Вентиляция квартир с пластиковыми окнами осложняется тем, что оконные проемы плотно закрыты, что практически полностью исключает доступ воздуха в помещение. Чтобы избежать холода, все окна должны быть плотно закрыты. В результате вентиляция в квартире работает хуже или вообще не выполняет свои функции. Если летом окно можно открыть в режиме вентиляции, то зимой понадобится дополнительная вентиляция.
Сделать это для квартиры своими руками не сложно – просто установите электрические вытяжные вентиляторы в вентиляционные отверстия или установите блок-вентилятор как один из участков системной коробки.
Есть несколько моментов, которые необходимо учитывать при организации вентиляции:
На кухне воздух должен всасываться через капот (специальное “окно” над горелками). Иначе невозможно устранить неприятные запахи. Система должна быть оснащена фильтрами и “нейтрализаторами запаха”, которые время от времени должны заменяться. Вентиляционная схема в любом жилом помещении должна проектироваться с учетом энергосбережения. Например, в туалете и в ванной комнате вентилятор должен быть включен одновременно с включением выключателя. Если вентиляционные отверстия в ванной и туалете подключены, установите грибной клапан, который при необходимости открывается и закрывается
Важно выбрать правильный вентилятор, чтобы обеспечить адекватную вентиляцию для пользователей. При расчете вместимости продукта умножьте площадь кухни на десять, а ванной комнаты – на семь
Рекомендуется разместить мелкую сетку на кухне, чтобы предотвратить проникновение насекомых.
Кондиционеры в однокомнатную квартиру
кондиционер в проеме между стеной и окном
Многие покупатели часто заблуждаются на тему возможности качественного охлаждения/обогрева и комнаты, и кухни одним внутренним блоком. Даже при размещении прибора в прихожей, которая равноудалена от остальных помещений, прохлада или тепло будут поступать туда недостаточно. При включенной плите или духовке прохлада моментально уйдет, а в прихожей всегда будет наоборот очень холодно.
Кондиционер с увеличенной мощностью тоже не выход, так как он будет часто работать в режиме стоп-старт, а это приводит в негодность основную часть системы – компрессор.
Тогда как же установить кондиционер в квартире с одной комнатой и какому типу отдать предпочтение? Здесь есть три варианта:
- монтаж двух сплит-систем отдельно в кухню и комнату;
- монтаж мульти-сплит системы с одним внешним и двумя внутренними блоками;
- установка канального кондиционера (в однушке достаточно низконапорной модели).
Единственный минус первого варианта – это наличие двух внешних модулей на фасаде здания. Установка канальной системы кондиционирования вполне приемлема, но она обойдется гораздо дороже. К тому же придется тянуть воздуховоды, монтировать их в фальшивую антресоль или стену, а самое главное – это возможно осуществить только в квартирах с высокими потолками.
С канальным кондиционером может возникнуть такая неприятность, как распространение ароматов кухни по всей квартире, ведь система воздуховодов, подведенная ко всем помещениям, будет перемешивать забираемый из них воздух, а потом распределять его также по всем зонам. Этот кондиционер идеально подойдет на несколько комнат в квартире.
стандартная однушка в хрущевке
Если средства сильно ограничены, то можно установить одну настенную сплит-систему, но так, чтобы максимально охватить все помещения. В квартире с расположением зон, как на картинке, обычно лучший вариант установки кондиционера – это над дверным проемом в комнате. Воздух будет отражаться от противоположной стены и заходить в коридор и кухню в 30% объеме от количества общих циркулирующих по квартире воздушных масс.
Как вариант – монтаж блока напротив проема. Но в таком случае лишь 30-40% охлажденного/подогретого воздуха будут оставаться в комнате, а 60-70% разойдутся по остальным зонам. Данное расположение кондиционера больше подойдет для маленькой комнаты, где изменение температуры ощущается гораздо быстрее, а расхождение потоков идет лучше.
Не стоит покупать оконный кондиционер в комнату небольших размеров. Даже современные модели заметно шумят, что неприемлемо для спальной зоны. Лучше подобрать кондиционер для маленькой комнаты меньшей мощности. В помещение с площадью до 15 м² вешают приборы до 2-2,5 кВт.
Оконный моноблок может заменить сплит-систему на кухне. Он работает исправно на площадях до 15-18 м². Но придется найти особое место для сбора разбрызгивающегося конденсата, ведь под окном может располагаться пешеходная дорожка или зона отдыха.
Иногда возникает вопрос правильного размещения кондиционера в комнате с прилегающим балконом. В монтаже внутреннего блока никаких отклонений от правил нет. Наружный модуль рекомендуется вешать на фасаде или сбоку от балкона/лоджии. Вариант крепления внутри возможен, но только при условии отсутствия застекления. Между блоками прокладывается удлиненная трасса, которая проходит через балкон на улицу под уклоном.
Принцип работы
Работа канального кондиционера ничем не отличается от работы любых других из этого ряда. В замкнутом контуре находится специальный газ (хладагент), компрессор и тепловой насос. Компрессор принуждает газ двигаться по контуру. Перемещение теплого воздуха происходит за счет последовательного сжатия и расширения газа.
Сжатие воздуха происходит во внешнем радиаторе системы, в результате чего температура его резко повышается. Из-за разницы температур происходит теплообмен между наружной холодной воздушной массой и горячим воздушным пространством из радиатора, а чтобы процесс происходил интенсивнее, на внешний радиатор подается воздушный поток от вентилятора.
Давление в радиаторе повышается за счет установленного на выходе дросселя – специального прибора, который способен пропускать воздушную струю дозированно. Поэтому, воздух постепенно скапливается перед дросселем и вынужденно сжимается.
Вариант схемы установки канального кондиционера
В качестве дросселя используется капиллярная трубка и подбирается она такой длины, чтобы газ при остывании превратился в конденсат (жидкость). При этом он выделяет много тепла, и соответственно, роль теплового насоса намного возрастает.
Через дроссельную трубку газ понемногу просачивается в радиатор, который находится внутри помещения. Напор атмосферы здесь низкий, и поэтому жидкость снова преобразуется в газ. Разумеется, правильнее, внутренний радиатор назвать испарителем.
Выходит, что малый объем газа заполняет всю емкость испарителя, то есть получается его расширение. В связи с этим газ остывает и тут же нагревается от нагнетаемого вентилятором воздуха внутри помещения.
Нагреваясь, газ приходит в движение и оказывается в компрессоре, который вновь нагнетает его во внешний радиатор и затем цикл повторяется вновь.
Переход на водяной подогрев
Закончился 2013 год эксплуатации приточки совместно с канальным кондиционером.
Было потрачено 6700 КВт электроэнергии. Большая часть пошла на нагрев воздуха зимой электрическим калорифером.
Запланировал переход с электричества на воду. Из чего будет состоять система:
Контролер автоматики — OPTIMUS 911. Выбрал его по нескольким причинам:
- умеет управлять моим вентилятором по сигналу 1-10 В
- умеет одновременно управлять водяным нагревателем по сигналу 1-10 В и плавно электрическим калорифером по ШИМ. Электрический калорифер подключается, если у водяного не хватает мощности.
- умеет автоматически снижать скорость вентилятора, при снижении температуры обратной воды ниже дежурного значения.
- имеет несколько режимов защиты от замораживания: по температуре воздуха, по температуре обратной воды, по капиллярному термостату.
Водяной калорифер Systemair VBC 200-2
Смесительный узел с трехходовым краном и приводом управления по сигналу 1-10 В
Рециркуляционный насоса для малого контура
Параметры системы отопления:
- Давление в системе отопления 6-10 Атм
- Температура — от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C)
Несколько фоток, во что превратилась система после перевода на воду
так выглядят электрический и водяной калориферы
щиток автоматики
смесительный узел
Обслуживание и уход
Канальные кондиционеры способны очистить и охладить воздух. Они убирают из атмосферы помещения вирусы и бактерии, вызывающие аллергию пыль, пух и частички грязи. Но чтобы оборудование прослужило долго, работало исправно и без перебоев, необходимо периодически проводить техосмотр и обслуживание техники. Вся процедура заключается в нескольких действиях:
- внутренние элементы очищают от накопившейся пыли;
- обрабатывают их химическими антибактериальными средствами;
- всю конструкцию дезинфицируют паром под высоким давлением;
- проверяют функционирование всех деталей — магистрали, электроники, блоков и дренажной системы;
- включают оборудование и регулируют качество теплоизоляции.
Если прибор был смонтирован скрытым образом, то при проверке разбирают все ячейки. Дополнительно измеряют уровень охлаждающей жидкости и при необходимости доливают её. А также нужно обработать стены, в которых проложена магистраль, защитной плёнкой, защищающей от грязи и пыли.
Канальные системы — это оптимальный вариант создания подходящего микроклимата в больших помещениях с несколькими комнатами (офисах, супермаркетах, театрах). Конструкцию сложно заметить в интерьере, но это не мешает жильцам наслаждаться всеми достоинствами техники.
