Как сделать канализационную яму в частном доме своими руками

Устройство канализации в доме своими руками

Большая часть построек частного сектора имеет один этаж. Там же, где их два, санузел расположен на первом этаже. Современные проекты частной застройки предусматривают размещение сантехники на каждом этаже, но примыкают все объекты к общему стояку. В качестве примера рассмотрим стандартное одноэтажное строение, где необходимо провести канализацию своими руками.

Итак, необходимо разместить мойку на кухне, умывальник и ванную/душевую кабину в ванной комнате и унитаз в туалете.

Ванная комната и туалет бывают совмещенными или раздельными. В любом случае слив для них будет общим, потому распределение точек слива в помещении нужно делать таким образом, чтобы до «стояка» (основная труба диаметром 110 мм, которая будет выводить стоки на улицу) расстояние было минимальным.

Кухня, где располагается мойка, по проектным документам часто имеет смежную стену с ванной или туалетом. В таком случае никаких сложностей не возникает. Если же кухня отдалена от основного стояка, необходимо прокладывать отдельный слив до его соединения со стояком. В зависимости от ситуации, это можно сделать как в периметре дома (подведение слива входит в стояк, куда входят сливы от умывальника и ванной/душа), так и за периметром (если размещение кухни и санузла не позволяет свести трубы в периметре, они выводятся за пределы дома, где могут соединяться или входить в сливную яму по отдельности).

Вышеописанные сложности вызваны тем, что для качественного стока воды необходимо соблюдать уклон канализации, что не всегда возможно сделать в ситуациях, когда расстояние от точки до точки велико. Уклон канализации должен составлять определенный процент в зависимости от диаметра трубы. Смотрите значения уклона канализации в зависимости от диаметра трубы на рисунке ниже.

Прокладка труб канализации производится под полом. Большинство построек имеют деревянные полы, приподнятые над уровнем земли. Полости под полом пустые, что дает массу вариантов решения проблемы. Уклон измеряется строительным уровнем или отметками на кладке, по которым должна проходить труба. Собранные пролеты труб тестируются на промежуточных этапах заливкой воды в систему и контролем ее слива

Важно, чтобы нигде не застаивалась и малая часть, поскольку там образуется засор, устранять который после настила пола будет сложно. Уклоны канализации больше 5% допустимы, если это продиктовано удобством размещения системы или запасом расстояний под полом

Финальная сборка

Когда от мест каждого слива стоки выведены в конечное место, предстоит финальная сборка. ПВХ трубы для канализации имеют все необходимые колена и переходники, а также тройники с различными переходами, позволяющие состыковать вместе сливы от мойки, душа и стиральной машины. Далее совмещается стояк и слив от унитаза. После завершения работ требуется финальное тестирование с большой нагрузкой, чтобы устранить протечки, если таковые появятся и избежать засоров и скопления воды.

Выпуск канализации за периметр дома производится на глубине не менее 300 мм. Зависит она от климатических особенностей региона, а также от уклона участка, близости грунтовых вод, которые влияют на глубину сливной ямы.

На каждой из точек слива, кроме унитаза, из гибкого шланга составляется колено, в котором постоянно стоит небольшое количество воды, так называемый водяной затвор, исключающий проникновение неприятного запаха из слива. В случае необходимости, прочистить засор в таком колене дело 10 минут.

Устройство герметичной конструкции

Есть множество вариантов сделать выгребную яму. Это удобно, чтобы удовлетворить различные потребности владельцев дачи. Воспользуйтесь заводскими изделиями, чтобы канализационная яма прослужила вам в течение многих лет. Схема выгребной ямы из бетонных колец предполагает использование кругов и опорных плит. Монтаж осуществляется быстро. Выгребная яма в частном доме сможет полностью удовлетворять потребности жильцов: бетонные кольца на рынке реализуются в большом ассортименте. Можно легко подобрать круги с нужным диаметром.

При монтаже следует соблюдать следующий порядок:

  1. Выкапывают яму. Для выполнения земляных работ обычно нанимают экскаватор;
  2. Укладывают основной круг. Устанавливают последующие кольца. С этой работой справятся специалисты. Здесь требуется привлечение специальной техники. Экскаватор нужен для устройства дна, кольца будет опускать вниз кран-манипулятор. Предпочтительнее применять в строительстве цельные изделия;
  3. Последний круг должен возвышаться над грунтом на 20 или 30 см.

Устройство выгребной ямы из бетонных колец требует привлечения опытных профессионалов и спецтехники.

Выгребная яма с переливом – прекрасная замена центральной канализации в районах, где ее нет. У сооружения имеются следующие достоинства:

  • редкая откачка с помощью ассенизаторской техники;
  • возможность использовать воду во второй раз, чтобы поливать зеленые насаждения;
  • отсутствие плохих запахов;
  • возможность использовать воду в больших объемах;
  • отсутствие бульканья и других неприятных звуков из канализационной системы, если яма переполнится.

При желании мастер соорудит выгребную переливную конструкцию самостоятельно. Для этого понадобится разобраться в ее устройстве. 2 ямы-отстойники подсоединяются друг к другу специальным патрубком в виде буквы «Т».

Первая емкость соединяется с домом трубопроводом под углом 1,5 или 2 градуса по направлению к сливу. Крупные частицы опускаются на дно отстойника. Сточная вода течет по Т-образной трубе в другую емкость. В этом отстойнике не предусмотрено наличие дна. Он заполнен геотекстилем вперемешку со слоями из песка, а также щебня с битым кирпичом. Сточная вода проходит сквозь все слои. После очищения она уходит в землю, не причиняя вреда окружающей среде. Рыхлая почва или песчаная дает возможность вторую яму заполнять одним щебнем. Сверху уложите геотекстиль со слоем чернозема. Посадите растения с короткой корневой системой.

Улучшить распад органических отходов помогает добавление в первую яму-септик специальных препаратов, содержащих бактерии. Если в емкость поступает кислород, биопрепарат работает лучше. Поэтому рекомендуется в крышке септика оставлять отверстие.

Первый отстойник строят из бетонных колец, а второй из красного кирпича. Понадобятся канализационные трубопроводы из пластика и Т-образная труба. Вместо последней можно взять уголок. Это необходимо, чтобы предотвратить попадание нечистот из первой емкости во вторую.

Если канаву приходится рыть вручную, тогда воспользуйтесь таким способом. Установите первое бетонное кольцо на то место, где будет яма-отстойник. Залезьте внутрь изделия и копайте по кругу. Вес кольца заставит его опускаться. Когда бетонное изделие сравняется с землей, на него устанавливают второе. Продолжайте копать. Ненужная земля высыпается в ведро, которое поднимает ваш помощник, стоящий сверху. После завершения установки колец подведите к емкостям трубы. Зубило и молоток помогут вам проделать отверстия в бетонных кольцах.

Пластиковая выгребная яма – это сооружение, которое мастер создает без посторонней помощи. При монтаже избегайте перепадов труб и крутых поворотов. Когда невозможно проложить прямой трубопровод, тогда угол поворотов делайте тупым. Такая конструкция позволяет избежать засоров. Позаботьтесь о том, чтобы ассенизаторской машине было удобно подъезжать, когда стоки накопятся, и понадобится откачать выгребную яму. Начерченная схема поможет создать грамотный проект для локальной канализации.

Яма для канализации своими руками из б/у автомобильных покрышек – бюджетный способ создать комфортные условия для проживания. Если объем сточных вод невелик, то эта конструкция идеальная: она доступна и практична. Монтаж не представляет сложностей. Однако разобрать конструкцию из покрышек своими руками трудно. Прослужит самоделка не более 15 лет.

Самостоятельно конструкции из газосиликатных блоков тяжело придать форму круга. Поэтому она делается в виде квадрата или прямоугольника. Герметизацию выполняют при помощи применения специального клея или цементного раствора.

https://youtube.com/watch?v=kiT65mIE0p0

ПОСМОТРЕТЬ ВИДЕО

Требования к расположению выгребной ямы

Выгребная яма на территории загородного участка является разновидностью автономной (локальной) канализации, обеспечивающей гигиенические и санитарные требования для комфортного проживания в жилом доме. Выгребная яма для туалета на даче, в обиходе называемая выгребом, предназначена для отвода продуктов жизнедеятельности людей, проживающих на даче или в загородном доме. Конструктивно она представляет собой выкопанный в земле резервуар квадратной или круглой формы глубиной до 2 метров. Ширина ямы берется произвольно в пределах 1х1 м или 1,5х1,5 м. Выкапывать излишне широкую яму нет смысла, поскольку проем такого размера сложнее прикрывать сверху.

Еще не так давно строительство выгреба под дачный туалет было ориентировано на его эпизодическое применение (посещение по выходным дням либо в дни отпусков). В удаленном месте дачного участка выкапывалась яма объемом не более одного кубометра без соблюдения каких-либо санитарных норм. Успехи современного частного домостроения позволяют круглогодичное проживание в дачных домиках. Нынешнее строительство отдельно стоящего туалета с выгребной ямой уже исходит из обеспечения «удобствами» двух-трех постоянно проживающих жильцов, для чего потребуется объем выгреба порядка полутора кубов. При этом необходимо руководствоваться следующими требованиями по размещению выгребной ямы:

  1. Туалетный выгреб не допускается выкапывать на расстоянии менее 25 метров от любого источника воды, будь это открытый источник типа реки, озера либо колодец, скважина. При размещении отхожего места на местности с неровным рельефом резервуар необходимо копать как можно ниже по отношению к участку с жилым домом, чтобы не допустить проникновения вылившихся нечистот под фундамент здания;

Это важно! Не следует забывать о соседях. В расчетах по определению месторасположения выгребной ямы необходимо учитывать не только источники для собственного водопотребления, но и соседские, если они расположены неподалеку

  1. Если на территории участка имеются постройки с подвалом или погребом, то выгреб разрешено размещать в стороне от них на расстоянии, превышающем 12 метров. По отношению к бане или уличному душу выгреб под клозет можно делать поближе – в 8 метрах. Еще ближе (до 4 метров) разрешено приблизить строительство туалета к хозяйственным пристройкам;
  2. Согласно санитарным нормам не допускается размещение туалета вблизи деревьев (4 м минимум) и кустарников (1 м);
  3. Выгреб не разрешается размещать ближе 1 м от забора. На рис. ниже показано расположение туалета с соблюдением дистанционных нормативов;

Расположение туалета с соблюдением нормативов дистанции

  1. Запахи от выгребной ямы должны улетучиваться в сторону от жилого дома. Для этого стараются учитывать преимущественные направления воздушных масс в зоне постройки;
  2. Резервуар выгреба нуждается в периодическом удалении скопившихся нечистот, поэтому желательно предусмотреть возможность подъезда ассенизаторской машины;
  3. На строительство выгребного резервуара влияет уровень залегания грунтовых вод. Если они проходят выше отметки глубины 2,5 м, то такое высокое расположение грунтовых вод не допускает установку классической выгребной ямы. Придется устанавливать герметичную емкость или сооружать уборную по типу люфт-клозета с выкопанной ямой в удаленном месте, где уровень почвенных вод в пределах нормы. На рис. ниже показана схема люфт-клозета. Достоинство этой схемы состоит в обеспечении комфортных условий пользования, аналогичных городским квартирным санузлам.

Схема люфт-клозета

Существуют два типа размещения выгребной ямы:

  • традиционный – непосредственно под туалетным домиком;
  • люфт-клозет с расположенным в стороне выгребом.

При построении схемы люфт-клозета унитаз устанавливается в доме, нечистоты по трубопроводу, уложенному под определенным углом, попадают в выкопанную в отдалении емкость выгреба. Такая схема оправдана для дачи, перестроенной в жилой дом с круглогодичным проживанием.

Канализационная яма из бочки

Это отличный вариант обустройства стоков вод своими руками с естественной чисткой выгребной канализации при небольших количествах стоков (до 1 куб. м.).

Подготовка бочки:

  • используем 200 литровую бочку, лучше всего из материала, который не подвергается коррозии, делаем в стенке в шахматном порядке отверстия для дренажа дрелью или болгаркой. Отверстия желательно проделывать с дистанцией 15-25 сантиметров;
  • герметично крепим ко дну бочки патрубок для подсоединения сливной трубы. Чтобы обеспечить герметизации можно пользоваться силиконовыми герметиками. Обрабатываем участок подсоединения патрубка мастикой;
  • оборачиваем бочку геотекстилем и прочно крепим его бечевкой. Это нужно для обеспечения защиты емкости от попадания в ее конструкцию земли и иных сторонних частиц при сохранении нормального дренажа.
  • делаем траншею и прокладываем трубы канализации, непременно с уклоном;
  • подготавливаем котлован глубиной и размером чуть выше глубины бочки;
  • вниз котлована засыпаем гравий или щебенку слоем 20 см;
  • на данную подушку ставим бочку и подсоединяем трубу слива;
  • образовавшееся пространство между стенами ямы и емкостью заполняем гравием или щебенкой;
  • присоединяем трубу канализации к установленному патрубку.

Теперь канализационная яма для вашей бани готова. Также можно своими руками изготовить сливную яму для туалета.

Отходник яма в частном доме

Сливная яма в частном доме своими руками это лучший вариант обустройства канализации. Самый простой выход из сложившийся ситуации — центральная канализация. Но так повелось, что это преимущество есть у жильцов многоквартирных домов, а в частном секторе данные инженерные системы практически не практикуются.

В частных домах используют автономную канализацию, где от домов по трубам вода уходит в сточные ямы. Хозяева собственных домов часто закапывают на участках герметичные заводские баки для сточных вод. Это не требует организации необходимой фильтрации, нет необходимости переживать за смешивание нечистот и грунтовой или питьевой водой.

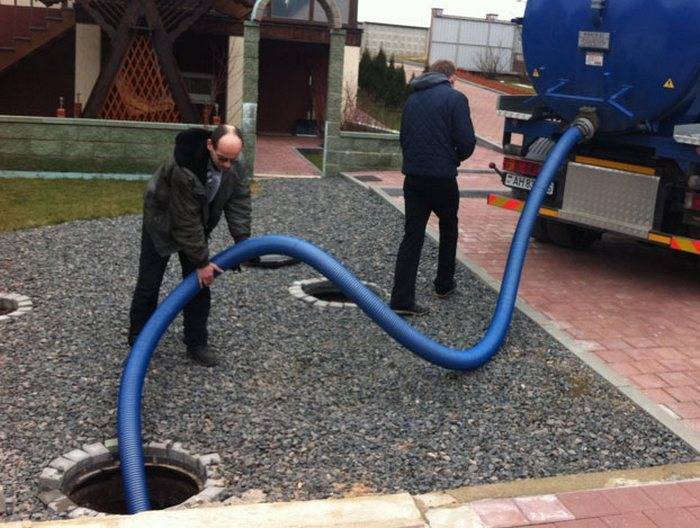

Закрытая выгребная яма требует частого обслуживания ассенизаторов

Наиболее дешевый вариант — сливная яма своими руками с естественной системой фильтрации. Такие выгребные ямы не поддерживаются законом. На это есть ряд причин:

  • токсины могут проникнуть в близлежащие источники воды, водозаборные пруды и скважины, поземные реки;
  • фундамент расположенных рядом с выгребной ямой домов может проседать в просадочных грунтах из-за постоянной размывки стоками;
  • есть риск загрязнения токсинами грунтовых вод, отравление химикатами плодовых деревьев и культурных растений с
  • глубоко проникающей корневой системой.

Коротко о главном

Перед тем как сделать слив воды на даче своими руками, нужно решить, какой способ утилизации стоков является оптимальным в вашем случае. Проще всего выкопать выгребную яму или установить накопительную ёмкость, но эти варианты не самые лучшие, особенно если дача эксплуатируется весь год семьёй более 2-3 человек. Гораздо надёжнее и удобнее многокамерные септики с естественной или биохимической очисткой. Вложений они потребуют больше, но и служить будут долго и безотказно при одном условии: если все расчёты произведены верно, а система смонтирована качественно и с соблюдением всех требований.

Сооружение кирпичной выгребной ямы

Для начала нужно определиться с местом установки сливной ямы, соблюдая все правила и учитывая удобство эксплуатации.

Выбираем конструкцию. С учетом назначения, сливная кирпичная яма может быть прямоугольной, квадратной или круглой.

Рассчитываем нужный объем, размеры и подготавливаем котлован под яму.

При прямоугольной конструкции, делаем наклон дна в сторону установку люка. На дно ямы насыпаем песчаную подушку, слоем 20 см и заливаем ее цементным раствором. Можно взять готовую железобетонную плиту необходимых размеров. Сверху делается цементная стяжка.

Делаем кладку стен. Оптимальная толщина стен — 30 см. Укладку стен желательно делать в шахматном порядке в полкирпича. Возможна укладка в четверть кирпича.

Затем, когда стены готовы, нужно обработать их битумной мастикой либо сделать глиняный замок с внешней части для лучшей герметизации. Если нужно, то штукатурим внутреннюю поверхность.

Установка люка и перекрытия

Затем, когда основание сливной ямы готово, устанавливаем перекрытие с люком. Перекрытие обязано не меньше чем на 50 см закрывать яму по периметру.

В роли перекрытия выбирают бетонные плиты или тщательно настилают бревна. При обустройстве выгребного перекрытия нужно предусмотреть месторасположение для люка. Люк делается размером 70 см.

Поверх перекрытия стелем гидроизоляцию из пленки или рубероида. Гидроизоляцию покрываем слоем шлака или грунта размером 0,5 м.

Внимание! Для защиты от появления запаха из сливной ямы и ее замерзания, люк в яму устанавливается двойным. Верхняя крышка располагается на поверхности земли, а другая на уровне перекрытия. Появившееся пространство в лук заполняется теплоизоляционными материалами (шлак, керамзит, пенопласт и т

д.)

Появившееся пространство в лук заполняется теплоизоляционными материалами (шлак, керамзит, пенопласт и т. д.).

Монтаж объекта из бетонных колец

Поскольку бетонные кольца являются наиболее распространенным вариантом для сооружения выгреба, имеет смысл его рассмотреть подробно.

Вот общая схема выполнения монтажных работ:

  1. Выполнить разметку.
  2. Выкопать котлован.
  3. Установить кольца.
  4. Подвести к объекту канализационную трубу.
  5. Сделать отверстие для трубы и ввести ее в емкость.
  6. Выполнить герметизацию всех соединений.
  7. Нанести слой гидроизоляционного материала.
  8. Уложить на дно сооружения фильтр из песка и гравия.
  9. Выполнить обратную засыпку котлована.
  10. Установить верхнее перекрытие с крышкой.
  11. Засыпать перекрытие грунтом или задекорировать его.

Под небольшую яму котлован можно вырыть и вручную. Понадобится штыковая лопата, чтобы копать, ведро на веревке, чтобы вынимать грунт, совковая лопата, чтобы его насыпать в ведро, и партнер на верху, чтобы это ведро вытаскивать. Бетонное кольцо ставят на землю, а копают внутри.

Если под выгребную яму без дна необходим большой котлован, имеет смысл арендовать экскаватор, чтобы работы прошли быстрее

В результате кольцо постепенно опускается, предотвращая обрушение стенок ямы. Для большого выгреба лучше все же потратиться на аренду экскаватора. Скорость проведения работ возрастет в разы. Здесь также можно сначала поставить на грунт кольцо, а затем начинать работу. Понадобится экскаватор с соответствующим размером ковша и опытный оператор.

Траншея для канализационной трубы должна иметь небольшой уклон, 2 – 3 см на погонный метр. Если промерзание грунта в зимний период характерно для этой местности, то трубу выше этой отметки следует обязательно утеплить.

Отверстие под трубу пробивают в подходящем месте после ее укладки. Если сделать такое отверстие заранее, можно банально не угадать высоту вхождения трубы.

Бетонные кольца на дно котлована для выгребной ямы следует устанавливать очень осторожно с помощью подъемного крана, чтобы их не повредить

Стыки бетонных колец, а также место входа трубы обрабатывают раствором. Затем следует нанести слой гидроизоляционного материала. Подойдет недорогая обмазочная изоляция.

Этот этап не считается обязательным, если все стыки надежно загерметизированы. Однако гидроизоляционный слой защитит конструкцию от повреждений, а это заметно увеличит сроки ее эксплуатации.

Стыки между бетонными кольцами выгребной ямы скрепляют раствором, затем все места соединений тщательно покрывают слоем гидроизолирующего материала

Донный фильтр формируют из речного песка и гравия. Можно также использовать и щебень подходящих фракций. Сначала засыпают песок слоем около 30 – 35 см, затем – два слоя гравия или щебня примерно такой же толщины.

Мелкие частички должны находиться внизу, а крупные – сверху. Теперь нужно установить верхнее перекрытие. Обычно для этого берут готовую бетонную плиту подходящего размера и конфигурации.

В перекрытии должно быть отверстие достаточно просторное, чтобы можно было не только опустить шланг илососа, но и отправить человека для осмотра состояния емкости после ее очистки. Это отверстие закрывают крышкой, чтобы посторонние запахи не беспокоили окружающих.

Бетонное перекрытие с отверстием под крышку – оптимальный вариант для монтажа выгребной ямы из бетонных колец. Такие конструкции используют и при строительстве канализации из других материалов

Некоторые хозяева предпочитают сделать двойную крышку. Она надежно защищает и от запахов, и от промерзания стоков в зимний период. Сверху на перекрытие обычно наносят слой грунта, чтобы не портить ландшафт.

Крышку, конечно же, необходимо оставить свободной, она должна быть выше уровня земли на 20 – 30 см. Теперь нужно только следить за уровнем стоков в емкости и своевременно их удалять.

Двойная крышка над емкостью выгребной ямы без дна обладает повышенными теплоизолирующими свойствами и надежно отсекает неприятные запахи

Если все рассчитано правильно, то очистка понадобиться только пару раз в год. После того, как выгреб очищен, не помещает спустить вниз человека в спецодежде. Его задача – осмотреть стены сооружения, проверить их целостность.

Периодически выполняют промывку донного фильтра или его полную замену. Все работы внутри выгребной ямы нужно производить только в присутствии напарника, который находится наверху для страховки.

Расчетные нормы строительства выгреба

Грамотный расчет объема фильтрующей сливной ямы — это непременное условие ее правильной работы. В первую очередь нужно знать, что такую яму нельзя строить на участке с высоким залеганием водоносного горизонта. Основание резервуара должно располагаться выше УГВ минимум как на 1 м.

Примерный расчет объема канализационного колодца без дна можно сделать, учитывая средний норматив: по 0,5 м3 на человека при его сезонном или круглогодичном проживании в доме. Средняя глубина сооружения составляет 2-3 м. Более глубоким колодец делать не рекомендуется, так как ассенизаторская техника такие выгребы не обслуживает.

При выполнении расчетов следует учитывать такое обстоятельство: откачку нечистот из выгребной ямы выполняют при ее заполнении не до верха, а на 2/3. Поэтому рабочий объем резервуара желательно делать кратным объему цистерны ассенизаторского автомобиля. Это поможет сэкономить средства, так как подобные услуги оплачиваются только за выезд, а не количество откачанных отходов. В противном случае придется потратиться за вывоз небольшого остатка стоков по полной цене.

Расположение фильтрующей ямы должно соответствовать принятым нормативам. Согласно СНиПу, подобные сооружения строятся не ближе 5 м от жилой постройки и 20-25 м от колодца или скважины с питьевой водой.

Это продиктовано возможностью риска заражения стоками почвы или источника. Наиболее часто такая опасность возникает весной в сезон паводков или в результате ошибок, допущенных при монтаже канализации.

Чем большую гигроскопичность имеет грунт, тем интенсивнее в него впитываются стоки. Это обстоятельство в свою очередь ужесточает требования нормативов, которых необходимо придерживаться, проектируя технический колодец.

На вопрос, можно ли делать выгребную яму без дна в глинистом грунте, ответ однозначен — нельзя. Это связано с низкой фильтрующей способностью почвы такого вида.

При монтаже фильтрующего колодца в глинистом песке скорость проникновения жидкости в грунт можно увеличить, используя перфорированные кольца. В этом случае получится вариант емкости без дна, но с проницаемым корпусом.

Если для откачки стоков из выгреба планируется использовать ассенизаторский автомобиль с цистерной, при проектировании сооружения следует предусмотреть к нему удобный подъезд колесной техники. Между автомобилем и сливной ямой допускается расстояние не более 4-х метров. Чем оно меньше, тем быстрее и проще будет ассенизаторам выполнять свою работу.

Комплекс дренажной канализации

Корпус колодцев, в которых находятся элементы разводки системы дренажа, предназначенного для сбора и отвода грунтовой воды, лучше делать круглым. При выполнении их стенок из кирпича удобен 400 мм внутренний диаметр окружности, из бетона – 700 мм диаметр.

Распределительный колодец не возводится выше 400 мм, иначе работать с разводкой внутри него будет неудобно. Кирпичные стенки изнутри обязательно штукатурятся и железнятся. Снаружи их допустимо гидроизолировать глиной или битумной обмазкой.

Горловины всех распределительных колодцев нужно закрыть крышками из железобетона, пластика или просмоленных досок. Поверх укладывается теплоизолятор – плитный пенополистирол с поверхностной отсыпкой грунта 200-400 мм слоем.

Сечение канала под укладку дрен нельзя выбирать произвольно. Работа системы фильтрации зависит от этого

Согласно направленности стоков колодцы оборудуются одно-, двух- и трехсторонними водозаборными отводами – открытыми выводами труб, перекрываемыми задвижками-шиберами вертикального хода. Деревянные шиберы понадобятся для регулировки подачи воды и при ремонте колодца.

На дне водораспределительных колодцев формируются открытые лотки из бетона, ведущие от подающей трубы к принимающим трубам дренажа. Высота лотков должна равняться диаметру наиболее крупной трубы, заходящей в колодец. Их дно выводится на уровень нижней стенки труб.

В полимерных дренирующих трубах (их нижней части) пропиливаются щели 15 мм ширины, высотой примерно до половины диаметра трубы. Пропилы с шагом 1000 мм обеспечат равномерный сток осветленной сливной воды в грунт.

Дну дренажных траншей придается трапецеидальная форма. В них 100-150 мм слоем отсыпается гравийная или щебенчатая подушка с крупностью зерна 15-25 мм. В принципе, чем толще подстилающий слой щебня (гравия) – тем лучше будет идти фильтрация стоков.

После придания заданного уклона поверхности отсыпки, на нее выставляются дренажные трубы. Поверх них 50 мм слоем насыпается гравий или щебень, затем грунт вровень с уровнем почвы.

Дрены не должны соединяться между собой. Перемещение сливных вод в них производится только через распределительные колодцы

Дистанция между септиком и распределительными колодцами зависит от типа грунта на участке. Необходимое число колодцев, от которых протянуты параллельные дрены – два и более.

Характеристики сточно-фильтрационного комплекса в зависимости от типа грунта:

  • Песок. Две дрены протяженностью 18 м каждая, с 1,5 м промежуточным расстоянием между ними. Площадь поля фильтрации – 70 м2;
  • Супесь. Пять дрен, каждая длиной 19 м, шаг между ними 2,5 м. Площадь поля фильтрации – 231 м2;
  • Легкий суглинок. Семь дрен длиной 18,5 м, между ними выдерживается 3 м дистанция. Площадь поля фильтрации – 495 м2.

Чтобы в дренирующих трубах не формировались воздушные пробки и отводился свойственный процессу переработки стоков метан, дренажной системе потребуется приток воздуха. В конец каждой дрены необходимо встроить стояк из трубы 100 мм диаметра, подняв его на 400-500 мм над грунтом.

Монтаж объекта из бетонных колец

Поскольку бетонные кольца являются наиболее распространенным вариантом для сооружения выгреба, имеет смысл его рассмотреть подробно.

Вот общая схема выполнения монтажных работ:

  1. Выполнить разметку.
  2. Выкопать котлован.
  3. Установить кольца.
  4. Подвести к объекту канализационную трубу.
  5. Сделать отверстие для трубы и ввести ее в емкость.
  6. Выполнить герметизацию всех соединений.
  7. Нанести слой гидроизоляционного материала.
  8. Уложить на дно сооружения фильтр из песка и гравия.
  9. Выполнить обратную засыпку котлована.
  10. Установить верхнее перекрытие с крышкой.
  11. Засыпать перекрытие грунтом или задекорировать его.

Под небольшую яму котлован можно вырыть и вручную. Понадобится штыковая лопата, чтобы копать, ведро на веревке, чтобы вынимать грунт, совковая лопата, чтобы его насыпать в ведро, и партнер на верху, чтобы это ведро вытаскивать. Бетонное кольцо ставят на землю, а копают внутри.

Если под выгребную яму без дна необходим большой котлован, имеет смысл арендовать экскаватор, чтобы работы прошли быстрее

В результате кольцо постепенно опускается, предотвращая обрушение стенок ямы. Для большого выгреба лучше все же потратиться на аренду экскаватора. Скорость проведения работ возрастет в разы. Здесь также можно сначала поставить на грунт кольцо, а затем начинать работу. Понадобится экскаватор с соответствующим размером ковша и опытный оператор.

Траншея для канализационной трубы должна иметь небольшой уклон, 2 – 3 см на погонный метр. Если промерзание грунта в зимний период характерно для этой местности, то трубу выше этой отметки следует обязательно утеплить.

Отверстие под трубу пробивают в подходящем месте после ее укладки. Если сделать такое отверстие заранее, можно банально не угадать высоту вхождения трубы.

Бетонные кольца на дно котлована для выгребной ямы следует устанавливать очень осторожно с помощью подъемного крана, чтобы их не повредить

Стыки бетонных колец, а также место входа трубы обрабатывают раствором. Затем следует нанести слой гидроизоляционного материала. Подойдет недорогая обмазочная изоляция.

Этот этап не считается обязательным, если все стыки надежно загерметизированы. Однако гидроизоляционный слой защитит конструкцию от повреждений, а это заметно увеличит сроки ее эксплуатации.

Стыки между бетонными кольцами выгребной ямы скрепляют раствором, затем все места соединений тщательно покрывают слоем гидроизолирующего материала

Донный фильтр формируют из речного песка и гравия. Можно также использовать и щебень подходящих фракций. Сначала засыпают песок слоем около 30 – 35 см, затем – два слоя гравия или щебня примерно такой же толщины.

Мелкие частички должны находиться внизу, а крупные – сверху. Теперь нужно установить верхнее перекрытие. Обычно для этого берут готовую бетонную плиту подходящего размера и конфигурации.

В перекрытии должно быть отверстие достаточно просторное, чтобы можно было не только опустить шланг илососа, но и отправить человека для осмотра состояния емкости после ее очистки. Это отверстие закрывают крышкой, чтобы посторонние запахи не беспокоили окружающих.

Бетонное перекрытие с отверстием под крышку – оптимальный вариант для монтажа выгребной ямы из бетонных колец. Такие конструкции используют и при строительстве канализации из других материалов

Некоторые хозяева предпочитают сделать двойную крышку. Она надежно защищает и от запахов, и от промерзания стоков в зимний период. Сверху на перекрытие обычно наносят слой грунта, чтобы не портить ландшафт.

Крышку, конечно же, необходимо оставить свободной, она должна быть выше уровня земли на 20 – 30 см. Теперь нужно только следить за уровнем стоков в емкости и своевременно их удалять.

Двойная крышка над емкостью выгребной ямы без дна обладает повышенными теплоизолирующими свойствами и надежно отсекает неприятные запахи

Если все рассчитано правильно, то очистка понадобиться только пару раз в год. После того, как выгреб очищен, не помещает спустить вниз человека в спецодежде. Его задача – осмотреть стены сооружения, проверить их целостность.

Периодически выполняют промывку донного фильтра или его полную замену. Все работы внутри выгребной ямы нужно производить только в присутствии напарника, который находится наверху для страховки.
