Рассчитываем высоту трубы над крыше по нормам и СНиПам

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Расстояние до других конструкций

Нормативами определяется не только расстояние между крепежами, но и расстояние от воздуховодов до окружающих строительных конструкций. Круглые воздуховоды размещают на расстоянии не менее 10 см от потолка, и не менее 5 см от потолка.

Как минимум 25 см должна быть дистанция между круглым воздуховодом и элементами систем водо- и газоснабжения. Воздуховоды относительно друг друга также располагают на расстоянии от 25 см.

Дистанция между прямоугольными воздуховодами и строительными конструкциями зависит от ширины воздуховода.

В приведенном ниже списке первое значение – ширина воздуховода, второе – расстояние до потолка:

• до 40 см – от 10 см;
• 40-80 см – от 20 см;
• 80-150 см – от 40 см.

Не зависимо от формы сечения воздуховоды должны находится на расстоянии не меньше 30 см от электрических проводов.

Нормативы расстояний актуальны как для неутепленных, так и для утепленных воздуховодов и не зависят от используемых теплоизоляционных материалов

Места соединений воздуховодов между собой должны располагаться на расстоянии не менее 1 метра от места прохода сквозь стену или потолок.

Крепление осуществляется таким образом, чтобы ось магистрали воздуховода располагалась параллельно плоскости стены или потолка. С целью отвода конденсата воздуховод можно расположить под уклоном 0,015 в направлении к конденсатосборнику.

Строительство сложной, многокомпонентной вентиляционной системы требует специальных знаний и навыков, ошибки при монтаже приведут к недостаточному воздухообмену и изменению микроклимата в худшую сторону

Крепежи выполняют важную функцию – удержание воздуховодов в проектном положении. Во многом от них зависит срок службы вентиляционной системы. Поэтому они должны обладать высокой механической прочностью, чтобы обеспечить необходимую жесткость конструкции.

Изготовленные из оцинкованной или нержавеющей стали они не подвержены коррозии,  устойчивы к воздействию агрессивной среды, перепадам температур и позволяют в короткие сроки выполнить монтаж вентиляционной системы без сверления и сварочных работ.

Последствия некачественной вентиляции

Последствиями неграмотно созданной сети воздуховодов могут стать следующие факторы:

• Нехватка кислорода в помещении;
• Высокий уровень влажности;
• Возникновение копоти на стенах кухни;
• Запотевание окон в помещении;
• Возникновения грибка на поверхности стен.

Для того чтобы соорудить систему оттока воздушных масс своими руками могут быть использованы изделия двух типов сечения:

1. Квадратные – устанавливаются в конструкциях принудительного типа с использованием специализированных устройств;
2. Круглые — используются для монтажа простых систем и являются максимально прочными, герметичными изделиями с прекрасными аэродинамическими показателями.

Дымовые трубы

На что влияет дымовая труба

Как мы упоминали выше, высота дымовых труб влияет на множество аспектов работы отопительной системы. Однако для нас ключевыми будут такие моменты как КПД котла (если проектирование дымовых труб здания было проведено с ошибкой – возможно снижение КПД от 95 до 60%) и расход топлива.

Вот почему, приступая к обустройству отопительной системы, необходимо учесть не только номинальную высоту дымоходной трубы, но и материал, из которого она будет изготовлена, и ее сечение, и конфигурацию. Да и расположение дымовой трубы проект должен определять с учетом того, какое отопительное устройство используется – котел, печь или камин.

https://youtube.com/watch?v=APG7VLXArMI

Выбор высоты трубы

И все же, говоря о тонкостях обустройства дымохода, нельзя обойти самый главный вопрос  — какой высоты должна быть дымовая труба?

С одной стороны, все просто: выше труба – больше тяга. Однако, если сделать слишком высокую дымовую трубу – возрастет аэродинамическое сопротивление движению образующихся в котле или печи продуктов сгорания. Дым движется вверх медленнее, постепенно остывает, отдавая свою теплоту стенкам трубы.

В результате снижения температуры масса продуктов сгорания увеличивается – и соответственно, уменьшается тяга. Вот почему даже самая высокая дымовая труба не является гарантией устойчивой тяги.

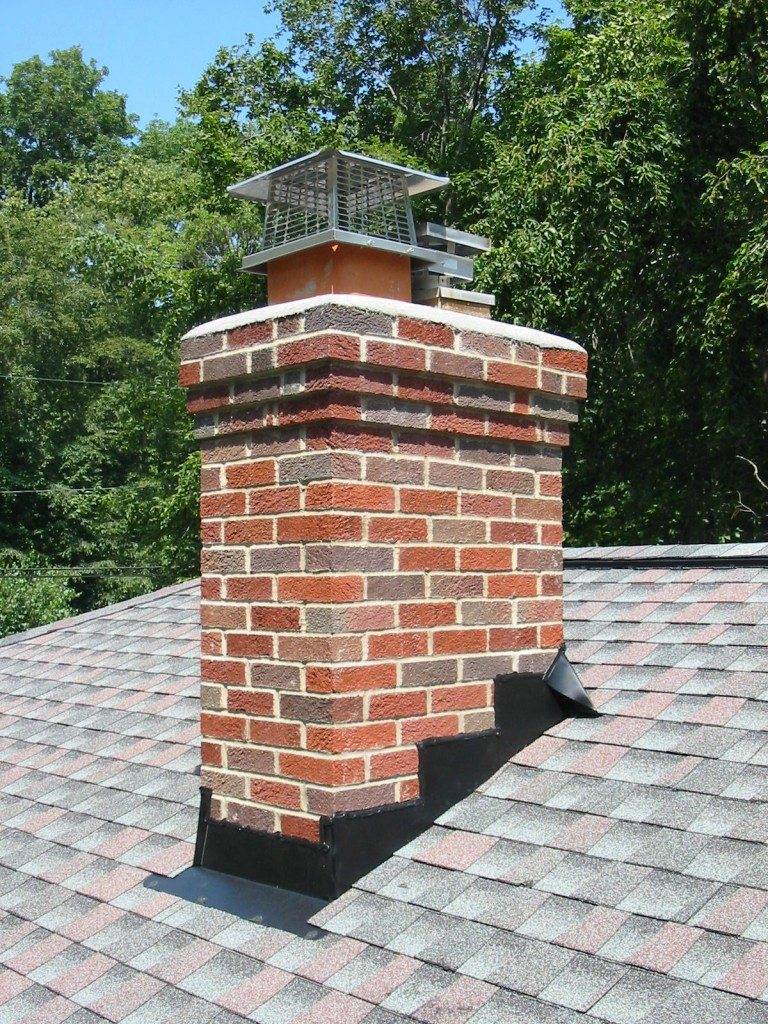

Дымовая труба на наклонной крыше

Также нужно учитывать, где именно расположена дымовая труба. Если дымоход находится ниже уровня конька крыши, то тяга будет непостоянной, так как на нее будет очень сильно влиять направление ветра.

Именно поэтому СНиП 2.04.05-91 выдвигает к высоте дымовых труб следующие требования:

• Высота трубы, начиная от колосниковой решетки до устья трубы должна быть не менее 5 метров, а желательно – 6 метров и более
• Труба, расположенная на плоской кровли без большого парапета, должна быть не менее 0,5 м высотой
• Труба, расположенная на расстоянии до 1,5 метра от конька или парапета, должна минимум на 0,5 м возвышаться над их уровнем
• При расположении трубы дымохода на расстоянии от 1,5 до 3 метров от конька или парапета ее устье должно быть на уровне этих элементов кровле
• Если труба расположена дальше, чем в 3 метрах от конька – ее устье может быть расположено не ниже линии, проведенной от конька вниз под углом в 10 градусов к горизонтали

Выбор высоты дымохода

Хомут для растяжек

Однако правильный выбор высоты трубы – это только полдела. Трубу выбранной высоты необходимо еще и правильно установить.

Техника возведения дымовой трубы зависит от материала, который будет использован, однако для любой дымовой трубы будет справедливым следующее требование: если высота трубы над уровнем кровли (от подножья трубы до ее устья) превышает 1,2 м, обязательной является установка растяжек. Для закрепления растяжек на саму трубу надевается специальный хомут, а противоположные концы растяжек надежно закрепляются на крыше.

Расчетное определение высоты дымовых труб

Итак, мы подошли к вопросу, который волнует многих начинающих строителей — как рассчитать высоту дымовой трубы?

Когда проводится расчет высоты трубы, необходимо учитывать следующие факторы:

• Коэффициент, показывающий уровень рассеивания продуктов сгорания в атмосфере
• Коэффициент, показывающий скорость оседания продуктов сгорания
• Масса выделяемых продуктов сгорания за единицу времени
• Количество труб

Далее все эти данные подставляются в уравнения, определяющие высоту трубы, достаточную для обеспечения требуемой тяги. Однако высокая сложность данных уравнений делает такой расчет крайне трудоемким.

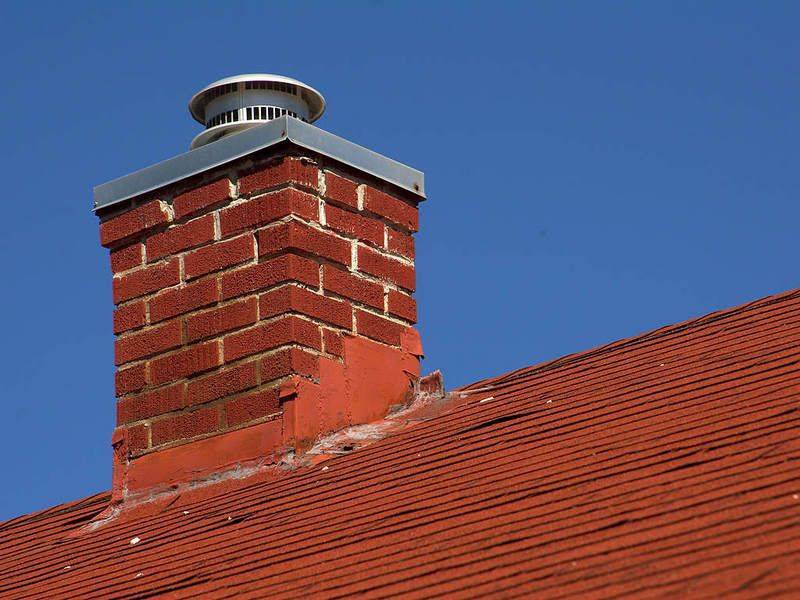

Труба выше конька

Альтернативой данным расчетам (к слову, производить их должны все-таки профессиональные теплотехники) может стать использование программ-калькуляторов для определения высоты дымовых труб.

В интернете существует множество как онлайн-, так и оффлайн-версий подобных программ, которые за несколько секунд могут произвести расчет дымовой трубы, и предоставить вам все необходимые для работы параметры.

Как видите, верное определение высоты дымовой трубы является необходимым условием оптимальной роботы дымохода, да и всей отопительной системы в целом

Поэтому, если вы хотите, чтобы в вашем доме было тепло, а дымоход работал «как часы» — уделите пристальное внимание рекомендациям которые приводятся в этой статье

Преимущества утепления

Согласно СниП утепление дает возможность создать в помещениях микроклимат, в котором люди могут комфортно жить и работать. При качественно выполненном утеплении:

• уменьшается теплообмен;
• предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
• снижается риск возгорания;
• ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
• уменьшается теплопередача во внешнюю среду.

Толщина слоя теплоизоляции зависит от таких параметров как:

• наличия точки росы,
• формы, размеров воздухоотвода,
• теплопроводности утеплителя,
• температурного перепада между вентсистемой и помещением.

Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

В системах с естественным воздухообменом, как и с принудительным для определенной категории зданий, наличие утепления обязательно. Для кирпичных вентшахт, в отличие от металлических, проблема образования конденсата не стоит, поэтому вопрос теплоизоляции теряет свою актуальность.

Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.

Как утеплить

Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.

Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.

Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:

• подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
• минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
• дождавшись окончательного высыхания, устанавливают фасадные дюбели;
• укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
• после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.

2019 stylekrov.ru

Эффективный процесс тяги

Появляется некая разница, если показатели температуры воздуха за пределами помещения и внутри его имеют разные показатели. И чем больше это отличие, тем с большей силой воздушные массы из помещения поднимаются ввысь. Если же на улице достаточно тепло, то тяга уменьшается, а сама результативность вентиляции падает. Кроме этого, на интенсивность тяги влияют параметры сечения трубы и размеры вентиляционных каналов.

Процесс тяги изнутри наружу

Стоит заметить, что проектирование и проведение соответствующих подсчетов для системы вентиляции нужно сделать на начальных этапах. Исправления в процессе проведения работ сделать практически нереально. Специалисты утверждают, что комнаты, которые находятся примерно на одном уровне, должны иметь одинаковую длину каналов вентиляции, в противном случае эффективность всей системы может резко упасть.

Существуют следующие особенности выбора параметров вентиляционной трубы:

1. сечение канала должно быть не меньше 16 см 2, если труба выполнена из нержавеющей стали;
2. сторона канала должна составлять не меньше 10 см, а наиболее распространенный вариант – 14 см. В этом случае его длина будет примерно 3 м;
3. при невозможности создания одинаковой длины каналов, для всех помещений здания применяются вентиляционные решетки.

Если расчеты проведены правильно, то вы увидите, для чего нужна вентиляционная труба в каждом доме. Она обеспечит поступление свежего и вывод загрязненного воздуха до трех раз в течение всего одного часа.

Вне зависимости от вида вентиляционных систем, для беспрепятственного движения воздушных масс по всему зданию устанавливаются особые переточные решетки. При правильной организации перетока воздуха наиболее грязное помещение будет вентилироваться в самую последнюю очередь. В соответствии с этим принципом вытяжка монтируется в туалете или на кухне.

Вентиляция при ветреной погоде

Расчёт высоты дымохода

Для расчёта высоты дымохода надо знать основные параметры дома и печи. Произвести вычисления можно самостоятельно или с помощью специальной программы.

Самостоятельный расчёт высоты дымоходной трубы

Рассмотрим требования СНиП к высоте дымохода относительно конька крыши:

• при расположении дымохода на расстоянии до 1,5 м от конька крыши его минимальная высота над коньком должна составлять 0,5 м;
• если дымоход предполагается расположить на расстоянии 1,5–3 м, его оголовок нужно поднимать до уровня самой высокой точки кровли;
• при большем удалении дымоотводящей трубы высота её установки определяется вымышленной линией, проведённой от конька под углом в 10o к горизонту.

Измерять расстояние от трубы до конька крыши необходимо по горизонтали между вертикальными осями дымохода и конька

В последнем случае потребуются более кропотливые расчёты.

1. На чертеже дома от конька вниз проводится линия под наклоном 10о. Место пересечения этой линии с осью будущего дымохода и будет правильным расположением оголовка трубы.

2. Высота оголовка вычисляется по следующей формуле: h_{дымохода} = h_дома — S/tg80о, где h_{дымохода} и h_дома — высота соответственно дымохода и дома, S — расстояние от дымохода до конька крыши, а tg80о — необходимый параметр для вычисления интересующей стороны получившегося треугольника. Он приблизительно равен 5,67.

Например, при высоте дома 8 м и расстоянии от дымохода до конька крыши 6 м h_{дымохода} = 8 — 6/5,67 = 6,94 м.

Иного подхода требует расчёт высоты дымохода в том случае, если имеется преграда — стоящее рядом здание, высокое дерево и т. д. Высокий объект образует зону ветрового подпора: потоки воздуха встречают сопротивление и не проходят мимо дымохода, а возвращаются и тем самым вызывают обратную тягу. Для определения зоны ветрового подпора необходимо прочертить линию относительно земли под углом 45о таким образом, чтобы она проходила через угол дома и заканчивалась на вершине расположенного рядом высокого объекта. Труба должна быть размещена выше этой линии, чтобы не возникало обратной тяги.

Труба дома должна выходить за зону ветрового подпора, чтобы не возникало обратной тяги

Расчёт высоты дымохода с помощью специальной программы

В сети можно найти различные онлайн-калькуляторы для расчёта высоты дымохода относительно конька крыши. Для несведущего в инженерных системах это один из самых простых и точных вариантов. Достаточно ввести в соответствующие поля требуемые параметры и получить искомое значение высоты. Программы используют ту же формулу, что указана выше.

Рассмотрим работу программ-калькуляторов на конкретных примерах.

Онлайн-калькулятор на сайте Pechi.su

Адрес страницы с калькулятором — .

1. Калькулятор представляет собой наглядную схему, где указаны основные параметры дома.

2. Вводим параметры дома из предыдущего примера в помеченные ячейки.

3. После ввода параметров нажимаем кнопку «Считать!» и получаем минимальную высоту дымохода. В нашем случае это 6,94 м.

Рассматриваемая программа довольно проста и понятна любому пользователю. Кроме высоты печной трубы она позволяет рассчитывать диаметр круглого дымохода по заданной мощности отопительного котла.

Программа расчёта дымохода на сайте Defro.pro

Программа на сайте defpro.ru довольно функциональна и позволяет учитывать вид топлива, данные котла и некоторые дополнительные требования к дымоходу

Стоит обратить внимание, что программа сразу предоставляет пример расчёта с результатами и вычисляет не только высоту дымохода, но и его внутренний диаметр. Здесь можно задать несколько дополнительных характеристик трубы дымохода

При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза

Калькулятор высоты дымохода на сайте ProstoBuild.ru

Адрес страницы с калькулятором — .

1. Это простейший и наглядный сервис, который требует ввести всего два параметра: высоту дома и расстояние от конька до дымохода.

2. Отличием этой программы является то, что она может учесть наличие преграды рядом с домом. Попробуем использовать этот вариант.

3. Задаём данные о наличии дерева высотой 12 м на расстоянии 6 м от дома и получаем искомую высоту нашей трубы — 12,5 м. Как и ожидалось, она должна быть установлена выше дерева.

Программы для расчёта дымохода лучше применять в комплексе, поскольку возможности каждой из них ограничены, но при этом они дополняют друг друга.

Расчёт высоты дымохода относительно конька крыши — не самая сложная инженерная задача, поэтому при желании его можно произвести самостоятельно или с помощью одной из многочисленных программ, имеющихся в интернете.

Устройство вентиляции на скатных кровлях

Чтобы свежий воздух циркулировал под кровлей, в нижней части крыши нужно установить так называемые продухи — подкровельную вентиляцию. В таком случае движение воздуха будет обеспечивать продуваемость подкровельного пространства.

Какие задачи должны выполнять вентиляционные трубы на кровле:

• Прежде всего, это выветривание водяного пара. Отсутствие водяного пара не даст ему сконденсироваться на какой-то поверхности и тем самым вызвать её разрушение.
• Урегулирование температуры кровли. Кровельные вентиляционные выходы должны поддерживать одинаковую температуру по всей крыше, тогда не будут образовываться сосульки и наледи после таяния снега на одной из частей крыши.
• Уменьшение количества тепла после прогрева крыши солнцем. Проветривание не даст подкровельному пространству сильно перегреваться в солнечные дни и будет поддерживать постоянную температуру воздуха внутри помещения.

Вентиляционный выход на крышу должен обязательно присутствовать, когда в доме находится вытяжка или другая принудительная вентиляция. Также в любом цивилизованном доме будет канализация, поэтому нужен выход и для стояка канализации, чтобы в доме не было неприятных запахов. Со стояком соединяется выход фановой трубы с помощью ещё одной гофрированной и снабженной переходным кольцом. Колпак на вентиляционную трубу не надевается во избежание образования наледи (про

Типы современных вентиляционных систем

Сегодня существует два типа систем вентиляции, которые обустраивают в частных домах.

Механическая

Создается путем стимуляции движения воздушных масс работой вентилятора или эжектора. Такая коммуникация частного дома может быть очень качественной, надежной и долговечной. Но самое главное, она действительно очень эффективна в частном строительстве.

Схема механической вентиляции

Она имеет много преимуществ, однако и недостатки ей присущи. Это, в первую очередь, высокая энергоемкость и чрезмерный шум, который сопровождает работу вентилятора. Да и затраты на ее обустройство необходимы немалые, а окупаются они не сразу.

Естественная

Обеспечивается разницей температуры воздуха в помещении и за окном, и во многом зависит от силы ветра. В свою очередь, такая вентсистема делится на два подтипа: неорганизованную и организованную.

В первом случае воздух попадает в помещение благодаря щелям в окнах и дверях. С развитием технологий создания металлопластиковых конструкций эта возможность практически сведена к нулю.

Схема естественной вентиляции

Организованная система естественного типа представляет собой заранее предусмотренные по технологии отверстия в стене дома для поступления в него потоков свежего воздуха. Чтобы улучшить работу подобной коммуникации, нужно установить особые вытяжные трубы с дефлекторами. А о том, какой должна быть высота такой трубы, мы расскажем далее.

Выбор сечения трубы для печи

Специалисты не рекомендуют простукивать керамический кирпич дополнительно для того, чтобы он встал на место. В процессе простукивания происходит образование воздушного пространства, влияющего на тягу дымового газа. Если требуется уложить 4-6 рядов кирпичей изнутри трубы, то кладка дымохода из кирпича протирается влажной тряпкой, а все швы затираются. Шов кладки обычно составляет в горизонтальном направлении 0,5 см, а по вертикали — 1 см.

Печная труба не должна иметь повороты и наклоны, поскольку эти виды элементов приводят к созданию дополнительного сопротивления воздуха. Если нельзя обойтись без поворота, его несложно оборудовать под углом 60 °. Кладка трубы предполагает обустройство оголовника, выполняемого в 1 кирпич. Выкладка верхней части осуществляется на цементно-песчаный раствор.

От выбора сечения должен зависеть уровень теплоотдачи печи или камина. Сечение может находиться в пределах 260х260 мм. К примеру, если выбранное сечение составляет 130х130 мм, то теплоотдача равна 3,5 кВт, а при сечении 130х250 мм — более 3,5 кВт. Выбирать очень большое сечение трубы для котла, печи или камина не следует, поскольку при этом теряется эффективность отопления, что приводит к уменьшению теплоотдачи.
