Способы и правила расчета высоты крыши относительно дома

Расчёт крыши в онлайн-калькуляторе

Чтобы провести расчёт кровли в онлайн-калькуляторе, то есть узнать, какими должны быть угол наклона и площадь крыши, а также количество пиломатериала и другого строительного сырья, надо выбрать тип финишного покрытия и ввести в специальные ячейки следующие размеры:

  • ширину основания кровли с торца дома (не прибавляя ширины свесов);
  • длину основания крыши сбоку здания (не учитывая протяжённости свесов);
  • высоту конька (расстояние от будущего основания до конькового бруса);
  • длину свеса (не менее полуметра).

Для крыши в несколько скатов с разными углами наклона расчёты проводят по отдельности. Потом полученные данные суммируют.

Беседки с двускатной кровлей

Двухскатные кровли, исходя из названия, состоят из двух плоскостей под наклоном, соединенных между собой коньковым узлом.

Конструкции таких кровель в свою очередь также имеют несколько вариантов исполнения:

  • Стандартная, с углом наклона скатов 45 градусов.
  • С разными скатами.
  • С большим выносом.
  • С фронтонами.

Популярные статьи Описание и особенности выращивания ириса сибирского Пинк Парфейт

Устройство кровли беседки

Двускатная крыша для беседки своими руками обычно устраивается в стандартном исполнении или с разными скатами. Хоть это и один из простых способов покрытия, он наравне с другими требует тщательных расчетов вычерчивания конструкций.

Для закупки строительных материалов на сооружение, определяем площадь крыши. Расчет материалов покрытия ведется с учетом укладки практически всех материалов внахлест.

Из какого бы материала не возводилась двухскатная кровля, конструкция стропильной системы состоит из одинаковых элементов:

  1. Мауэрлат — опорный брус, принимающий и распределяющий на несущие конструкции нагрузки от кровли. На мауэрлат в зависимости от конструкции, опираются стропильные ноги или балки перекрытия.

При правильной конструкции кровли, вы можете сделать не просто навес над беседкой, а целую комнату отдыха

  1. Стропильные ноги задают форму кровли (треугольника). Они непосредственно образуют стропильную систему, располагаясь по обе стороны кровли, друг, напротив друга, соединяясь в районе конька.

Размеры стропил и их шаг (расстояние между соседними стропилами, лежащее обычно в диапазоне от 600 до 1200 мм) зависят от:

  • Габаритов беседки.
  • Снеговой и ветровой нагрузки в вашем регионе.
  1. Стойки — вертикальные элементы, служат для поддержки стропильных ног. Стойки устанавливают посередине стропильной системы (под коньком), а при ширине кровли 8 м и более, дополнительно между карнизом и коньком.

Все элементы следует соединять металлическим крепежом (как на фото)

  1. Лежень — опорный брус, на который устанавливаются стойки.
  2. Прогоны — горизонтальные бруски служат для поддержки стропильной системы. Они опираются на стойки и располагаются параллельно мауэрлату.
  3. Затяжки — брусья, смонтированные перпендикулярно мауэрлату для скрепления стропильных ног.
  4. Всю систему венчает кровельное покрытие и конек.

Вот таким образом устраивается беседка с двускатной крышей своими руками.

На данном рисунке вы можете ознакомиться с всевозможными вариантами крепления стропил

Нюансы устройства кровель для беседок

И в завершение, что касается устройства кровель дачных строений, тут есть несколько правил.

Это не инструкция, которой следует строго придерживаться, скорее советы рекомендательного характера, способные существенно облегчить и упростить процесс возведения и эксплуатации беседки:

  • Тяжелые материалы кровельной системы потребуют возведения более мощных несущих конструкций. Посему используйте по возможности облегченные варианты кровель.
  • Если вы планируете устанавливать встроенный или переносной мангал в беседке, побеспокойтесь о защите кровельных материалов от воздействия открытого огня.

При выборе того или иного кровельного материала используйте только специализированный крепеж

  • Покрывая кровлю металлическими материалами, приготовьтесь к тому, что ливень и тем более град будут гулко отдаваться во внутреннем пространстве беседки.
  • При расчете уклона кровли следует учесть и снеговую нагрузку, атакующую сооружение зимой и ветровую, воздействующую круглый год. Слишком большой уклон для быстрого схода осадков, может стать угрозой повреждения кровли сильным ветром и потребует установки специальных элементов разделяющих воздушные потоки. От этого увеличится и общая цена беседки, и поработать придется больше.
  • Обязательно выполните защиту кровельных элементов от воздействия влаги и возможных биологических атак (вредителей, грибков), обработав их антисептиками и гидрофобными составами.

Используйте оцинкованные саморезы – они значительно превосходят по прочности привычные металлические гвозди

В чем измеряется угол уклона

Уклон кровли градусы/проценты

Измеряется уклон кровли в градусах или процентах. Их соотношение указаны в таблице на рисунке 2. Измеряется угол уклона с помощью уклономера или математическим способом.

Уклономер это рейка с рамкой, между планками которой есть ось, к которой прикреплен маятник + шкала деления. Если рейка находится в горизонтальном положении, на шкале будет ноль.

Для определения угла наклона крыши, рейку держат перпендикулярно коньку. На шкале маятник покажет, какой уклон у данной крыши в градусах.

Математическим путем эта величина находится следующим образом. Что такое угол наклона ската – отношение между высотой конька и половиной заложения крыши (ширина здания деленая на два).

Чтобы получить значение в процентах, полученное число умножаем на 100.  Далее, если надо узнать значение уклона в градусах, переводим по таблице. Чтобы было понятней рассмотрим на примере.

Ширина здания 7 м, высота конька 0,6 м. Получаем: 0,6:(7/2)=0,17, теперь умножаем 0.17х100=17%. Смотрим по таблице: 17%=10 градусов. То есть угол наклона кровли будет 10 градусов.

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Наклон обозначается английской буквой «i».

Некоторые могут обозначать в промилях, но говорят это не очень удобно.

В СНиП II-26-76, данная величина указана в процентах. То есть кому как удобно, на данный момент не существует строгих правил по этому поводу.

Выбор материалов в зависимости от угла наклона

Теперь рассмотрим минимальное значение угла наклона крыши для наиболее распространенных кровельных материалов.

Минимальный угол наклона кровли для кровельных материалов:

  1. Мембранные покрытия. Можно использовать для крыш любой конструкции. Минимальный уклон 2 градуса.
  2. Рулонные материалы. При укладке 3-х и более слоев минимальный угол составит 2-5 градусов. Если планируется улаживать два слоя или меньше, угол будет 15 градусов.
  3. Ондулин – 6 градусов.
  4. Мягкая черепица. Можно использовать при угле наклона 11 градусов, но при этом материал укладывается на сплошную обрешетку.
  5. Профнастил. Минимальный угол наклона составит 12 градусов, но при этом рекомендуется дополнительно промазывать стыки герметикам.
  6. Металлочерепица – 14 градусов.
  7. Шифер, черепица. Чтобы влага не задерживалась на крыше и не просачивалась внутрь кровли в местах стыка, минимальный угол наклона должен составлять 22 градуса.

С материалами разобрались. Теперь перечислим некоторые моменты, которые следует обязательно учитывать при строительстве крыш с малым уклоном.

А именно:

  • Правильно оборудовать водосточную систему. Она может быть внутренней (приемники воды расположены на самой крыше и уклон делается в их сторону) и наружные (сток воды за пределы крыши, по желобам).
  • При уклоне кровли меньше рекомендуемого на 10, следует монтировать водонепроницаемую нижнюю кровлю.
  • Чем меньше угол ската крыши, тем больше подкровельный вентиляционный зазор.
  • Если уклон кровли менее 10 градусов, вентилирование должно быть от ската к скату.
  • Если в качестве кровельного покрытия используется битумная черепица, а угол наклона крыши составляет 6 градусов, специалисты рекомендуют гидроизоляционные мембраны по всему основанию кровли.

Из всего выше сказанного можно сделать вывод: уклон кровли минимальный это не единое значение для всех крыш. Для каждого кровельного покрытия эта величина своя, но и она при определенных условиях может быть уменьшена.

Но использование материалов, при наклонах меньше рекомендуемых, значительно повышает затраты на устройство крыши, хотя эстетически это не всегда оправданно.

Как правильно рассчитать высоту двускатной крыши?

При строительстве дома одним из важных пунктов является расчет нужной высоты крыши и ее будущая площадь.

Кровельная схема двускатной крыши достаточно проста: две плоскости «скаты» образованные брусом, опираются на несущие стены и образуют равносторонний треугольник, плоскости «скаты» располагаются друг напротив друга.

Чем ниже высота конька, тем меньше угол ската. А как следствие, большие шапки снега, угрожающие кровле и вашему спокойствию. Если двускатная крыша имеет очень высокий конек и большую площадь покрытия, то она может не устоять под сильными порывами ветра. А это грозит дому не очень хорошими последствиями. Как же рассчитать высоту правильно? В данной статье вы найдете ответ на важный и интересующий многих вопрос.

Что собой представляет двускатная крыша?

Имеется множество видов кровель, но основными из них считаются три формы: односкатная, двускатная (щипцовая) и четырехскатная. Самая распространенная из этих трех — двускатная. Из самого названия понятно, что крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны (завершение фасада дома, в данном случае треугольной формы). Следовательно, у двухскатной их два. На фронтонах обычно располагают слуховые окна. Они предназначены для освещения чердачного помещения и помогают визуально увеличить его площадь.

Как произвести расчет высоты крыши?

Конструкция стропильной системы двускатной крыши: все элементы крыши, соединенные между собой, представляют стропильную ферму, основой которого является один или несколько треугольников, в виде жесткой геометрической фигуры.

Чтобы правильно расчитать высоту двускатной крыши, необходимо определиться с углом наклона скатов. Нужно воспользоваться нормативными документами, регламентирующими данный вид работ. К таким документам относится Свод правил СП20.13330.2011. Он основывается на СНиП 2.01.07-85* «Нагрузки и воздействия». В документе доступна формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный. В центральных регионах России этот показатель колеблется от 30 до 45 градусов.

После определения наклона можно переходить непосредственно к расчету высоты конька. Сделать это правильно поможет великая наука геометрия. Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом a, который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α.

Второй катет b мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.

Схема расчета высоты двускатной крыши: для двухскатной крыши с углом наклона 45 градусов, высота конька равна половине ширины дома. Чтобы вычислить это показатель для других углов, необходимо половину ширины дома умножить на соответствующий коэффициент.

Зная все необходимые для расчета значения, мы без труда подставим их в формулу и получим нужную высоту конька.

Дано: Дом 6х9 м, угол наклона кровли — 40 градусов.

Ширину дома, равную 6, делим на 2, следовательно, катет b=3. Тангенс 40 градусов равняется 0,84.

Решение задачи: катет a=3*0,84=2,52 м.

Ответ: оптимальная высота конька составила 2,52 метра.

При проектировании своего дома не поленитесь решить такую несложную геометрическую задачку. Она поможет в будущем избежать всяческих проблем с главным компонентом вашего дома — крышей.

Как правильно рассчитать высоту двускатной крыши? Чтобы понять, как рассчитать высоту двускатной крыши, необходимо определить угол наклона и подставить его в геометрическую формулу.

Кровельные нагрузки

Нагрузки, воздействующие на кровлю, то есть давление снега и ветра, вычисляют с целью определить, сколько и каких по сечению стропил понадобится для создания устойчивого каркаса.

Снеговая нагрузка

Для определения давления снега используют формулу S=µ·Sg, где S — искомая величина снеговой нагрузки (в кг/м²), µ – коэффициент, который определяется степенью наклона ската, а Sg — нормативная снеговая нагрузка (в кг/м²). Величина Sg указывается на специальной карте и зависит от местности.

Всю территорию России делят на 8 снеговых регионов, для каждого из которых характерен свой уровень снега

Вычисление снеговой нагрузки производят следующим образом:

  1. Используя геометрическую формулу tg a = a/b (тангенс угла в прямоугольном треугольнике равен отношению противолежащего катета к прилежащему), высоту кровли делят на половину ширины наружной стены дома. Значение угла в градусах берут из специальной таблицы, приведённой в конце этого раздела.

  2. Вычисляют коэффициент µ:
    • если угол наклона кровли α не превышает 30o, его принимают равным 1;
    • на крутых крышах с уклоном более 60o снеговую нагрузку не учитывают вообще, т. е. µ = 0;
    • при 30o ≤ α ≤ 60o применяют формулу µ = 0,033 · (α–36o).
  3. Нормативную снеговую нагрузку находят на карте приложения №5 СНиП2.01.07–85 «Нагрузки и воздействия» или в таблице (см. ниже). Для каждого снегового района, а всего их 8, характерен свой показатель, выраженный в кПа или кг/м². Например, у Москвы, находящейся в третьей зоне, он составляет 180 кг/м².

Таблица: снеговые районы России

Снеговые районы РФ12345678
S, кПа (кг/м2)0,8 (80)1,2 (120)1,8 (180)2,4 (240)3,2 (320)4,0 (400)4,8 (480)5,6 (560)

Предлагаем рассчитать снеговую нагрузку на практике. Предположим, что строится дом в Калининграде размерами 7х10 м и высотой конька 2,5 м. Тогда потребуется сделать следующие вычисления:

  1. Найти на карте нормативную снеговую нагрузку для Калининграда (вторая зона, 120 кг/м²).
  2. Разделить половину ширины стены на высоту конька: 2,5/3,5 = 0,714.
  3. Из таблицы найти угол наклона по его тангенсу. В нашем случае это 36°.
  4. Определить коэффициент µ: 0,033 · (60–36) = 0,79.
  5. Найти искомую величину снеговой нагрузки S = 120 · 0,79 = 94,8 кг/м².

Таблица: определение угла по его тангенсу

tg αα
0,2715°
0,3620°
0,4725°
0,5830°
0,735°
0,8440°
145°
1,250°
1,455°
1,7360°
2,1465°

Ветровая нагрузка

Как обозначено в СНиП 2.01.07–85 «Нагрузки и воздействия», ветровое давление на кровлю рассчитывается по формуле Wm = Wo · K · C, где Wo — это нормативное значение ветрового давления, указанное на специальной карте, K — коэффициент, на который влияет изменение ветровой нагрузки по высоте, а C — специальный аэродинамический коэффициент.

В зависимости от ветровой нагрузки территория России условно разбивается на 8 регионов

Таблица: ветровые нагрузки в России по регионам

Ветровые районы РФ1234567
Wo, кПа (кгс/м2)0,17 (17)0,23(23)0,30 (30)0,38 (38)0,48 (48)0,60 (60)0,73 (73)0,85 (85)

Для наглядности попробуем определить ветровую нагрузку на кровлю дома в деревне Бабенки Ивановской области России. При условии, что высота конька от земли равна 6 м, угол наклона кровли — 36°, вычисления получатся следующими:

  1. Wo = 30 кг/м², так как местность принадлежит второму ветровому району, что указано на карте приложения СНиП и в приведённой выше таблице.
  2. K = 1, поскольку все строения в этой области ниже 10 м (см. таблицу значений коэффициента K).
  3. Wm = 30 · 0,8 = 24 кг/м².

Таблица: значение коэффициента K для расчёта ветровой нагрузки

Высота домаОткрытая местностьЗакрытая местность с преградами выше 10 мГородские районы, где дома имеют высоту более 20 м
до 5м0,750,50,4
5–10м1,00,650,4
10–20м1,250,850,53

Выбираем уклон в зависимости от используемого кровельного материала

Диапазон углов наклона крыш – 0-90°, тупоугольных конструкций не бывает по определению. При этом на практике уклон свыше 50° тоже делается крайне редко – преимущественно при декоративном оформлении (например, при сооружении разных башенок) и для скатов нижнего ряда стропил мансардной кровли.

Рисунок 4. Конструкция стропильной системы мансардной крыши

Уклон кровли может выражаться как в процентах, так и в градусах. Большинство производителей кровельных покрытий рекомендуемые значения указывают в градусах, поскольку они более понятны и для профессиональных кровельщиков, и для обычных потребителей.

Однако довольно часто в технической литературе и различных справочниках уклон обозначается в процентах. Поэтому надо иметь представление о том, как их перевести в градусы. Согласно строительным нормам 100 % равняются углу в 45°, тогда как 1° = 1,7 %. Зная эти данные, перевести уклон из процентов в градусы не составит особого труда.

Минимальный угол наклона

Все производители кровельных материалов в технической документации указывают минимальный уклон скатов кровли. Под этим параметром стоит понимать минимально допустимый угол наклона покрытия относительно горизонтального уровня.

У разных кровельных покрытий свой допустимый уклон, который определяется конструктивными и эксплуатационными особенностями материала:

Гибкая черепица – не менее 12°, при этом требуется обустройство сплошной обрешетки из обрезной доски, OSB или фанеры.

Фото 5. Крыша из гибкой черепицы

Металлочерепица – от 14°, но практика показывает, что конструкции с уклоном до 35° склонны к скоплению снеговых масс на поверхности.

Фото 6. Внешний вид крыши из металлочерепицы

Профнастил – не меньше 12°, при этом до 15° требуется двухволновой нахлест листов.

Фото 7. Кровля из профнастила

Композитная черепица – не менее 15°, укладка выполняется на разреженную обрешетку.

Фото 8. Крыша из композитной черепицы

Фальцевая кровля – от 11°, обеспечивается соединения отдельных картин методом закатывания фальцев.

Фото 9. Внешний вид фальцевой кровли

Керамическая черепица и асбестоцементный шифер – не меньше 22°, требуется сооружение усиленной стропильной системы, поскольку данные материалы имеют большой вес. Чем меньше уклон, тем больше будет нагрузка на стропила от снежного покрова и воздействий порывов ветра.

Фото 10. Крыша из керамической черепицы

Фото 11. Шиферная кровля

Таблица 1. Сводные данные по минимально допустимым значениям наклона для крыш из разных материалов

Тип кровельного покрытия

 Минимальный уклон, градусов

Битумная черепица

12

Металлочерепица

14

Профнастил

12

Композитная черепица

15

Фальцевая кровля

10

 Асбестоцементный шифер и керамическая черепица

22

Оптимальные значения наклона скатов

С точки зрения финансовых затрат на кровельное покрытие и конструктивные элементы стропильной системы лучше конструировать пологие кровли – расход строительных материалов в этом случае будет минимальным.

Однако оптимальный угол наклона скатов для кровли следует подбирать с учетом и климатических условий региона:

Фото 12. Большой снежный покров на кровельном покрытии

  • Для регионов с сильными ветровыми нагрузками – 15-20°. Такие конструкции отличаются минимальной парусностью, что снижает вероятность разрушения крыши под воздействие резких и сильных порывов ветра.
  • Для местности со значительными осадками и сильными ветрами подбирается среднее значение угла – от 20 до 45°.

Как правильно рассчитать высоту конька двухскатной крыши

Чтобы высчитать оптимальную высоту конька двухскатной крыши с наибольшей точностью, от вас потребуются минимальные знания тригонометрии и умение переносить масштабы и пропорции с бумаги на строительную площадку.

Итак, высоту крыши можно определить математическим способом или используя графический метод.

1. С математической формулой расчёта высоты конька вы уже знакомы, мы приводил формулу выше.  При этом стоит ориентироваться на угол ската, который рекомендован производителем кровельного материала, с учётом технических особенностей конструкции каркаса.

2. Графический метод заключается в построении схемы будущей крыши в масштабе. Он более наглядный, но не отличается высокой точностью.

Здесь требуется небольшое, но важное уточнение: перечисленными методами вы рассчитаете не точную высоту конька, а примерную. Истинные размеры будут зависеть от конструкции верхней части стропил, вернее, способа их монтажа

Если это технология висячих стропил, то никаких корректив в полученное значение высоты кровли вносить не нужно.

При использовании наслонных стропил, когда верхняя часть стропила ложится выше линии конькового прогона, к расчётной высоте крыши следует прибавить 2/3 толщины стропильного бруса, поскольку глубина врубки обычно составляет 1,3 от толщины бруса.

Что касается обрешётки, то она в расчёт не принимается, хотя может вносить свои коррективы в размеры конструкции, в том числе высоту крыши. В любом случае отклонения от расчётов в пределах 5-8 см не критичны, поскольку практически не влияют на характеристики кровли.

3. Узнать высоту конька двухскатной крыши можно и с использованием практического способа. Такой метод популярен в Северной Америке, где в фаворе возведение каркасных одноэтажных домов. Но по своей сути метод фактически такой же, каким пользуются в других странах.

Но есть один технологический нюанс: нижние пятки стропил крепятся к мауэрлату методом врубки, а верхней опорой служит коньковая доска. Если не следовать этому правилу, уклон ската может оказаться выходящим за границы значения, рекомендуемого производителем используемого кровельного материала.

Итак, чтобы вычислить, какой должна быть высота фронтона крыши практическим способом, нужно придерживаться следующей инструкции:

  • рисуем схему дома, желательно в масштабе 1:100, с указанием точных габаритов коробки.
  • центр пролёта определить несложно, от него проводим линию, которая будет осью симметрии конструкции кровли;
  • используя транспортир, помечаем точку с нужным углом ската, поместив центр инструмента в один из углов коробки. Чертим линию, делаем то же самое с другой стороны;
  • в месте пересечения мы получим верхнюю точку подъёма – это минимальная высота конька будущей двухскатной крыши;
  • затем проводим пунктирные линии параллельно полученным ранее, они должны пересечься вы точке, разделяющей высоту коньковой доски пополам;
  • подъём уменьшаем на глубину врубки стропил снизу, то есть на 1/3 толщины доски;
  • результат увеличиваем на ширину коньковой доски и затем к полученной точке прочерчиваем коньковую стойку;
  • завершающий этап – черчение с учётом масштаба стропильной ног, взяв в расчёт то, что она будет располагаться на 1/3 ширины ниже из-за врубки.

Получается, что итоговая высота конька будет равна высоте подъёма плюс 2/3 толщины стропила.

Отметим, что на практике высота и другие размеры, возможно, не совпадут с расчётными, но небольшая погрешность, как мы уже отмечали, допустима.

В случае наличия мансарды расчётная высота конька может оказаться недостаточной для свободного перемещения в мансардном помещении. Тогда используют такой приём, как приподнятие точки примыкания кровли к мауэрлату, при этом угол и пропорции останутся неизменными.

Как определяется высота конька

Если выбор типа кровельного покрытия уже сделан, то для определения высоты конька потребуется сделать расчет или оценку устойчивости кровли к воздействию погодных факторов в данном климатическом поясе.

Принимаем в расчет рекомендации строительной метеорологии

Возможно, вам не придется самостоятельно проверять устойчивость стропильного каркаса при различной высоте конька, это удел профессиональных проектировщиков. Но нужно знать, что расчет выполняется, исходя из статистики метеорологической службы по трем определяющим факторам:

  • Преимущественному направлению и средней скорости ветра у поверхности земли и на высоте 7-10м;
  • Средней и максимальной толщине снежного покрова в данной местности за последние 70 лет;
  • Среднесуточная, максимальная плюсовая и минусовая температура на местности.

Климатические рекомендации, помогающие правильно выполнить проверочный расчет, приведены в строительных нормах СНиПе 23.01.99.

Для расчета потребуются табличные данные из свода правил СП 20-13330-2011, согласно которому территория страны разбита на восемь зон, с примерно равным количеством снега, выпадающего максимально в течение контрольного периода зимы. К первому поясу относят снеговую нагрузку в 80 кг/м2, для последнего, восьмого пояса количество снега на одном квадрате может достигать 560-600 кг.

Если сравнивать давление снега на крышу и динамическое давление ветра, то становится ясным, что расчет высоты конька и угла наклона двухскатной крыши должен проводиться в первую очередь по снеговой нагрузке. Для снежных районов высоту конька выбирают так, чтобы угол наклона двухскатной кровли находился в пределах 30-60о. При больших углах давление снега можно не учитывать.

Но это не значит, что динамический напор ветра можно вообще не принимать в расчет. Например, рассмотрим систему фронтонов двухскатной крыши. При высоте конька в 3 м и ширине основания в 6 м площадь поверхности одного фронтона составляет 9 м2. По расчету, при скорости ветра в 10-12м/с на фронтон крыши будет воздействовать горизонтально приложенная сила в 200 кг. Это значит, что даже при небольшой высоте конька у стропильной системы есть шанс быть сложенной, как карточный домик, если в расчете каркаса не предусмотрена установка подкосов и ветровых досок.

Геометрия конька двухскатной крыши

Зачастую у всех, кто впервые соприкасается с темой расчета двухскатной крыши, возникает закономерный вопрос, – зачем нужно выполнять расчет высоты конька, если основные характеристики определяются углом наклона скатов?

По сути, угол наклона используется преимущественно для того, чтобы принять в расчет внешние климатические факторы, а высота конька является сугубо конструкционной величиной. От выбранной высоты конька определяются длина стропил и длина распорок и стоек, удерживающих коньковую балку.

Для выполнения расчета высоты конька используют два способа:

  • С помощью тригонометрических функций;
  • Табличный способ, по заранее рассчитанным длинам стропил и основания.

Если двухскатная крыша выполнена по симметричной схеме, то для расчета достаточно знать длину заложения или половину основания крыши и угол наклона. Далее по тангенсу определяем высоту конька, как на схеме.

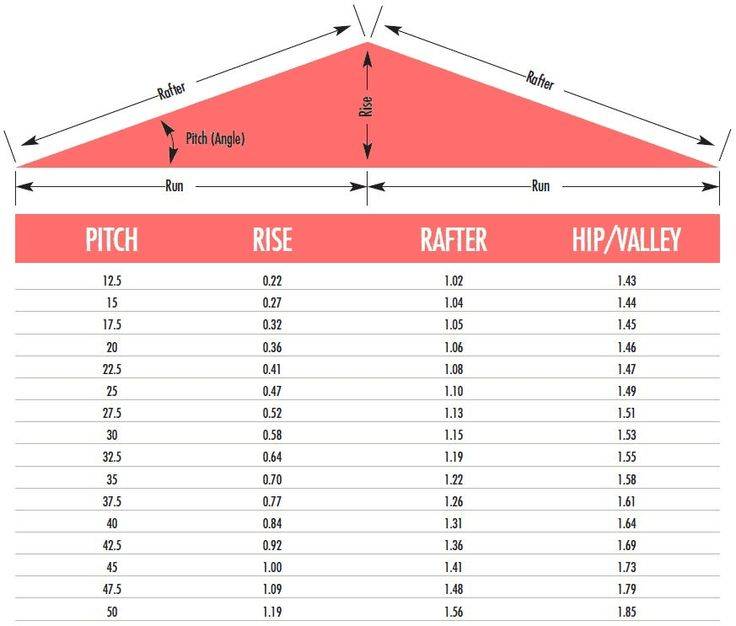

Понятно, что тригонометрические функции очень неудобны и, главное, не наглядны для практической работы. Поэтому в строительных справочных таблицах можно увидеть обозначение угла наклона, как 5:10

Неважно, сколько это градусов, для расчета мастеру достаточно знать, что 5 – это высота конька, а 10 — длина заложения

Кроме того, опроеделить высоту конька можно графическим или практическим методом. В первом случае используются чертежи или точные эскизы конструкции будущего стропильного двухскатного каркаса. Для строительных расчетов иногда достаточно просто измерить линейкой и пересчитать значения в масштабе чертежа. Несмотря на внешнюю примитивность, это наиболее надежный и проверенный способ расчета. Во втором случае приходится забираться на крышу с рулеткой и отвесом и измерять высоту конька на практике.

К примеру, при сборке двухскатного каркаса необходимо точно вырезать длину стропила и выполнить запил под опорные площадки на коньковой балке и на мауэрлат. На практике данные теоретического расчета длины используют только как справочные. Чтобы выполнить запил, мастер поднимается на крышу, измеряет отвесом и рулеткой высоту конька и длину основания, и только после этого выполняет расчет места запила.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
