Необходимость вытяжки на сварочном посте

Вентиляция сварочного поста в Санкт-Петербурге (СПб)

Вентиляция сварочного поста одно из ключевых направлений деятельности .

Мы более десяти лет профессионально занимаемся монтажом вентиляции сварочного поста в Санкт-Петербурга (СПб) и области.

Работа в помещении для сварки сопряжена с риском столкновения с повышенной концентрацией опасных веществ. Такую нежелательную ситуацию в помещении для сварки призвана предотвратить вентиляция сварочных постов.

Задачи общеобменной вентиляции сварочного цеха

Общеобменная вентиляция для помещения, где осуществляется процесс сварки, должна очищать воздух от примесей, успевших распространиться далее. Общеобменная вентиляция при сварке должна удалять «отработанный» воздух и замещать его чистым приточным.

При этом вытяжка вентиляции сварочного цеха должна быть оборудована фильтрами, очищающими воздух до его выхода в атмосферу за пределы помещения для сварки. А приточная система до поступления воздуха в сварочные помещения должна обеспечивать нужные параметры температуры и влажности. Для этого установки приточной вентиляции сварочного цеха наделяются функциями очистки, нагрева или охлаждения воздуха.

Задачи локальной вентиляции сварочного рабочего места

К задаче локальной вытяжной системы вентиляции относится удаление максимального количества вредных примесей – азота, фтора, оксида углерода, озона – из вздуха, окружающего сварочный рабочий участок. Удаление опасных веществ с помощью вытяжной вентиляции должно производиться максимально быстро, до их выхода за пределы рабочего места для сварки и попадания их в общеобменную систему вентиляции сварочного цеха.

Расчет для сварочного цеха вытяжной системы должен быть выполнен так, чтобы при сварке вредные вещества не выходили за пределы рабочего места в объемах, превышающих максимально допустимые для здоровья сотрудников.

Система приточной вентиляции сварочного рабочего места должна обеспечивать приток свежего воздуха, понижающего концентрацию вредных веществ на сварочном рабочем участке.

Расчет вентиляции сварочного цеха

Расчет системы для сварочного цеха, устанавливаемых для помещений сварки, осуществляется на основе данных о количестве используемых электродов за один час.

Расчет вытяжной системы сварочного цеха исходит из того, что при сварке ручным методом на 1 кг электродов должно приходиться 1,5-4,5 м3/ч. Для полуавтоматической сварки 1 кг электродов требует 1,7-2 м3/ч. При этом один рабочий сварки за 1 час использует около 5 кг электродов.

При проектировании вытяжек вентиляции расчет исходит из того, что 70% мощности вентсистемы сварки придется на нижний ярус цеха, а оставшиеся 30% — на верхний ярус сварочного помещения.

Вентиляция сварочных постов с рекуперацией тепла

Для такого энергоемкого производства как сварочный цех вопрос расходов на электроэнергию стоит крайне остро. Вентиляционные приточные системы, используемые при сварке, для нагрева или очищения воздуха также потребляют немалое количество энергии. При этом приходящий в помещение для сварки воздух может из-за вытяжки покидать здание, не успевая передать тепло внутрь помещения. Такая приточно-вытяжная система при сварке расходует много электроэнергии, показывая сомнительную эффективность.

Для энергоемкой сварки используются системы с рекуперацией тепла. При ней вытяжной воздуховод, удаляющий воздух из помещения для сварки, имеет зону теплообмена с приточным воздуховодом, несущим воздух внутрь помещения и на участки.

Таким образом, система вентиляции при сварке позволяет нагревать приходящий воздух не только за счет работы вентиляторов, но и за счет уходящего воздуха. Системы с рекуперацией тепла при сварке помогают экономить до 30% электроэнергии, используемой для работы вентиляторов притока.

Система вентиляции сварочного поста от профессионалов .

Для заказа вентиляции сварочного участка позвоните нам по телефону или закажите обратный звонок у нас на сайте. Наши специалисты проведут расчет вентиляции сварочного цеха, создадут проект и проведут монтаж системы воздухообмена при сварке под ключ: от первичного расчета вытяжной системы до пуско-наладочных мероприятий и составления актов о выполненных работах в помещении для сварки.

Мы имеем более, чем пятилетний опыт проектирования и установки систем воздухообмена сварочных постов и других производственных участков.

Безопасность рабочего места

Независимо от типа используемого оборудования необходимо соблюдать правила, препятствующие возникновению пожароопасных и травмоопасных ситуаций. Основными условиями при организации рабочих зон являются такие моменты:

  1. Каждый пост ограждают защитными ширмами из огнеупорных материалов. Нельзя оборудовать экран закрытой верхней частью.
  2. Обшивка стен не должна касаться пола. Рекомендуется оставлять расстояние в 30 см.
  3. При газовой сварке дополнительно устанавливают светозащитный экран высотой более 2 м.
  4. Стены обшивают несгораемыми материалами.
  5. Размещать на одном посту несколько сварочных столов нельзя. При возникновении такой необходимости монтируют дополнительный светозащитный экран.

S — площадь проема установки вытяжного типа.Особенности вентиляции цехов различной направленности

Вентиляция механического цеха

Вредности: тепловые выделения от электрических двигателей, персонала, пары аэрозолей и охлаждающих жидкостей, масла, эмульсии, пыль — наждачная и механическая.

Отопление: воздушное, совмещенное с системой вентиляции

Местные отсосы: над шлифовальными/обдирочными станками, станками без охлаждения, баками для эмульсий, ваннами для мытья деталей.

Общеобменная: приток воздуха сверху; расчет воздуха по избыткам влаги и тепла — не менее 30 м3 на 1 чел.

Вентиляция деревообрабатывающего цеха

Вредности: тепло от прессов, пары растворителей, клея, отходы деревообработки — пыль, стружки, опилки

Отопление: воздушное, совмещенное с системой вентиляции

Местные отсосы: напольные и подпольные для отходов древесных, отсосы от станков; очищение воздуха происходит в рукавных фильтрах, циклонах

Общеобменная: рассредоточенный приток воздуха в верхнюю зону, через воздуховоды перфорированного типа (в основном)

Вентиляция деревообрабатывающего цеха

Вентиляция гальванического цеха

Вредности: испарения щелочей, кислот, электролитов, избыток тепла и влаги, пыль, водород цианистый

Отопление: воздушное, совмещенное с системой вентиляции

Местные отсосы: бортовые для ванн, независимые вытяжные системы над ваннами с цианистыми и кислыми растворами, взрывобезопасные вентиляторы, обязательное оснащение отсосов для ванн с кислотами различным типов резервными вентиляторами. Обязательная фильтрация вытягиваемых воздушных масс

Общеобменная: воздуховоды из антикоррозийных материалов или обязательное антикоррозийное покрытие всех воздуховодов; подача 5% от притока во все смежные помещения; 3-кратный воздухообмен в отделениях для приготовления растворов и цианистых солей. Обязательная фильтрация вытягиваемых воздушных масс.

Вентиляция гальванического цеха

Вентиляция сварочного цеха

Вредности: фтористые соединения, окиси азота, углерода, озона

Отопление: воздушное, совмещенное с системой вентиляции

Местные отсосы: желательны (по возможности)

Общеобменная: вытяжка: 2/3 из нижней зоны, 1/3 — из верхней. Расчет воздуха на разбавление вредных выбросов от сварки до предельного допустимого уровня.

Расчет производится исходя из веса сварочных электродов, которые расходуются за 1 час: для ручной сварки — 1500-4500 м3*ч на 1 кг. электродов, 1700-2000 м3*ч для полуавтоматической на углекислом газу, 2500-5400 м3*ч — для сварки с использованием порошковой проволоки.

Вентиляция сварочного цеха

Вентиляция цеха покраски

Вредности: испарения растворителей/разбавителей, частицы краски

Отопление: центральное, либо воздушное, которое совмещено с вентиляцией

Местные отсосы: у агрегатов обезжиривания, окрасочных камер, установок струйного облива, камер сушки, столов, стендов, ванн окунания.

Общеобменная: приток для компенсации местной вытяжки + 1 крат, общеобменная вытяжная вентиляция не меньше 1 крат из верхней зоны.Вентиляция покрасочного цеха

Более подробно в статье «Вентиляция окрасочного цеха»

Вентиляция в литейных цехах

Главная задача вентиляции литейного цеха — справиться с огромным количеством тепла, которое выбрасывается в производственные помещения.

Вредности: лучистое тепло, огромное количество тепловыделений, аммиак, сернистый газ, окись углерода

Отопление: совместно с системой вентиляции

Местные отсосы: практически для всех видов оборудования горячего цеха

Общеобменная вытяжная с механическим побуждением в верхней зоне цеха +аэрация + душирование рабочих мест + общеобменная приточная вентиляция.

Вентиляция литейного цеха

Создание и проектирование вентиляции в производственных цехах любого назначения доверяется исключительно профессионалам, которые обеспечат соблюдение всех необходимых нормативов и выполнят расчеты, с учетом особенностей вашего производства.

Вы можете бесплатно получить эскизный проект и стоимость вентиляции Вашей котельной

Получить!

Необходимость вентиляции на сварочном посту

При выполнении работ с использованием дуговой или плазменной сварки происходит испарение металла или выгорание части защитного покрытия электродов. Попадающие в атмосферу соединения вредны для здоровья персонала. Проблему усугубляет аппаратура с подачей защитных газов, дополнительно ухудшающих качество воздуха в помещении

В связи с этим важно обеспечить:

  • удаление посторонних примесей из зоны выполнения сварки при помощи локальных отсосов;
  • поддержание микроклимата на рабочем месте;
  • отвод газов и мелкодисперсных частиц из цеха через вентиляционную систему;
  • подачу свежего воздуха, обеспечивающего снижение концентрации вредных примесей.

Виды и правила обустройства

Существует два способа обустройства системы вентилирования в сварочном цеху: общеобменный и локальный. Они используются вместе, в дополнение друг к другу.

Местная схема способна устранять до 75% всех выделяемых во время работ вредных веществ. Для устранения оставшихся 25% вредных веществ используется общеобменная система.

  1. Нельзя допускать образования в цеху мертвых участков (из которых воздух никак не удаляется), особенно в углах. В них застаиваться воздух, имеющий в своем составе большое количество вредных веществ.
  2. Приточные каналы с вентиляторами следует монтировать на высоте до уровня 4 метров. Вытяжные каналы следует монтировать на противоположной стене, при этом высота обоих каналов должна быть одинаковой.
  3. Расстояние от стены с притоком до стены с вытяжкой не может быть более 100 метров – это запрещено. При большем расстоянии будет происходить аккумуляция отработанного воздуха в центральной зоне помещения.
  4. При необходимости к местной системе вытяжки можно поставить мобильный отсос, который позволит в случае необходимости двигать вытяжной зонт вместе со сварочным оборудованием.
  5. Вентиляционная цеховая система должна обустраиваться начиная с установки общеобменной приточно-вытяжной системы. Когда ее монтаж завершен, переходят к обустройству местной системы вентилирования.

Теперь рассмотрим подробнее особенности обустройства этих схем.

Местная схема

Основное предназначение местной схемы – очистка воздуха локально, то есть прямо на рабочем участке. Именно на месте проведения сварочных работ и скапливается больше всего вредных веществ. А вот уже в 3-4 метрах от рабочего места воздух может быть абсолютно чистым, и соответствовать санитарным нормам.

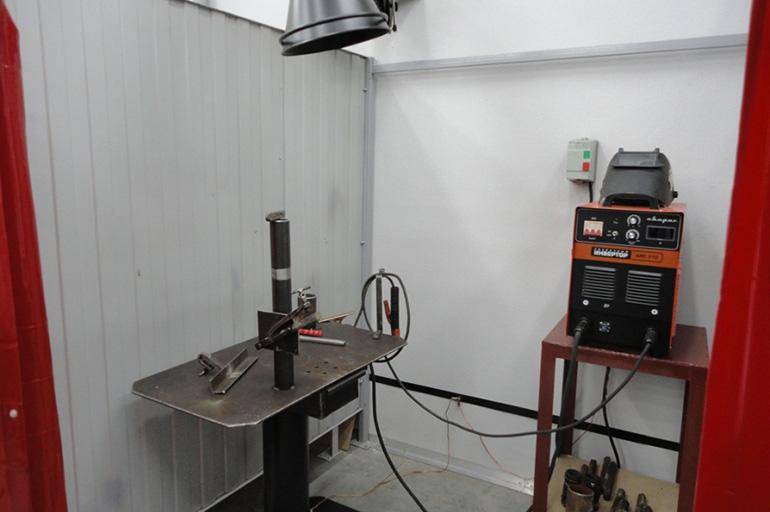

Вентиляция для сварочного поста

Существует два способа установки местной вентиляции: через местные отсосы либо через вытяжные приборы подъемно-поворотного вида.

В первом случае отсосы монтируются на высоте полутора метров от сварочного поста. Иногда их монтируют непосредственно в сварочные столы, что тоже неплохой вариант. В конечном счете местные отсосы соединяют с общеобменной вентиляцией цеха, используя специальные герметичные шланги.

Второй вариант представляет собой воздухоприемник, который крепится за счет шарниров и шланга (его диаметр может достигать 200 мм) в любом положении. Шланг соединяет воздухоприемник и централизованную систему вытяжки воздуха.

Обычно за счет такой конструкции удается выносить из помещения до 85% различных вредных компонентов. Ее преимущество – возможность монтажа рядом со сварочным оборудованием. В целом же подъемно-поворотная вытяжка позволяет эффективно очищать воздух на расстоянии до 8 метров от сварочного поста.

Общеобменная схема

Общеобменная схема состоит из системы воздуховодов, к которым подключены вытяжные вентиляторы.

Механизм работы метода таков: воздушный поток, проходя через решетку, рассекается, после чего поднимается вертикально вверх и распределяется по всему цеху. Скорость прохождения воздушных масс в цеху составляет 0,1 м/с, чего в большинстве случаев достаточно.

Воздухообмен обеспечивается за счет монтажа под полом вентиляторов. Устранение отработанного воздуха обеспечивается за счет монтажа на крыше вентиляторов с производительностью больше, чем у приточных.

Достаточно 20 минут непрерывной работы такой системы для выведения большинства вредных веществ.

Несколько правил обустройства общеобменной схемы:

  • в случае, когда на 1 м³ цеха расходуется меньше 0,2 г/час электродов, монтаж общеобменной системы вентилирования можно не производить;
  • скорость подачи свежих воздушных масс не должна превышать 0,9 м/с;
  • если дополнительно не смонтирована местная схема, то механическое вентилирование должно обеспечивать выведение 2/3 воздуха снизу и 1/3 сверху.

Если сварочные работы производятся внутри какой-то емкости, то скорость потока воздушных масс должна превышать 0,7 метров/секунду, при температуре не менее 20 градусов внутри.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Вентилирование на местах

  • Самое основное различие между видами вентиляции местного назначение это, как уже было замечено, движение потока воздуха, следовательно, она может быть либо приточной, либо вытяжной.
  • Вытяжной вариант используется в тех случаях, когда нельзя допустить распространения вредных или дурно пахнущих летучих веществ с локализованного места нахождения по всему помещению. Сущность операции состоит в улавливании этих самых веществ при помощи движения воздушного потока и выбрасывания их в открытое пространство, то есть, на улицу. В таких ситуациях речь идёт, как о невидимых газах, так и о дыме и пыли, загрязняющих близлежащее пространство.
  • В домашних условиях такой тип вентиляции знаком всем в качестве кухонной вытяжки и те, кому приходилось своими руками разбирать такой агрегат, могли видеть там один или несколько вентиляторов. Их лопасти развёрнуты таким образом, что при вращении они как бы отсасывают воздух, особенно, если тот поднимается к месту тёплым потоком.
  • А вот местная приточная вентиляция применяется в виде воздушного душа, где более холодные потоки воздуха направленно подаются на какие-либо детали или локальное рабочее место и за это её также называют «обдувом». Также на некоторых производствах в горячих цехах созданы настоящие оазисы, представляющие собой кабинки высотой 2-2,5м, куда нагнетается прохладный воздух, что позволяет значительно экономить энергию по сравнению с тем, как если бы пришлось охлаждать весь цех.
  • Но не всегда обдув бывает холодным, он может быть также тёплым или даже горячим, например, такие воздушные заслоны создаются у печей, что на практике выглядит, как ширма, через которую не распространяется печное тепло (подобный, но более слабый эффект происходит с греющим радиатором, расположенным под окном). Для кузнечных горнов и печей разного типа агрессивный направленный приток воздуха помогает поддерживать горение или же (при большей скорости) увеличивает его интенсивность.

Расчёт для вытяжных систем местного значения

По большому счёту расчет местной вытяжной вентиляции производится с помощью формул и учётом множества параметров самого помещения, температуры воздуха, вредности, мощности двигателей и так далее, хотя это касается только производства, да и то не всегда. Но если уж дело доходит до вычислений, то нас будет интересовать вытяжной зонт — именно его и нужно учитывать в первую очередь, чтобы все вредные вещества поднимались именно к нему, а не рядом.

Читать также: Схема редуктора шуруповерта интерскол

Зонт является самым удобным приспособлением для локальной вытяжки, особенно это касается кузнечный горнов, варочных плит, печей с открытым огнём, горячих ванн и так далее — нагретый воздух сам поднимается под купол, где и попадает в вентиляционный канал. Безусловно, зонт, как того требует инструкция, должен быть расположен, как можно ближе к источнику, во всяком случае, на столько, на сколько это вообще возможно.

Отправным значением для скорости движения потока в рабочем проёме этого самого зонта принято считать значение от 0,15 до 1,25м/с. Скорость прямо пропорциональна количеству отравляющих газов и площади перекрытия — чем больше газов и меньше купол, тем интенсивнее должно быть всасывание.

Производительность агрегата (м3/час) или объём отсасываемого воздуха вычисляется по формуле L=360abv — здесь под символами a и b подразумевается периметр рабочего проёма в метрах, а под символом v скорость воздушного потока (м/с) в этом самом проёме.

Для сварочных столов и наплавочных установок также необходимы отдельные расчёты, так как над таким местом невозможно навесить вытяжной зонт (он попросту будет мешать), поэтому, здесь устанавливаются воронкообразные или щелевидные отсосы длиной от 250 мм до 350 мм, в зависимости от потребности. В таких ситуациях применяется другая формула для расчётов, которая выглядит, как L=ko3√I, здесь уже значение ko — это коэффициент для щелевого или воронкообразного отсоса (щелевой — 12, воронкообразный — 13,2), а символом I обозначен сварочный ток в амперах (А).

Для рабочего места сварщика вентиляция такого типа может выполняться по-разному, хотя, по одному и тому же принципу, например, это может быть труба с зонтом, подведенным сбоку, но может быть и в виде решётки на рабочем столе, где газы высасываются в прямо противоположную сторону. Второй вариант наиболее благоприятен для работающего там человека, так как в таком случае он практически не вдыхает вредные газы. Производительность агрегата по перекачке воздуха (м3/час) следует рассчитывать по количеству электродов, которые сварщик способен использовать в течение часа, а также по наличию в них каких-либо вредных веществ.

Необходимость вентиляции в помещении со сваркой

Сварочные работы относятся к категории вредных процессов по причине выделения множества опасных веществ, включая оксиды железа, хрома и марганца, соединения фтора и двуокись кремния. Они опасны для здоровья человека и наносят вред окружающей среде, поэтому каждое помещение, где проводится сварка на постоянной основе, дополняются вытяжками.

Вентиляция сварочного цеха решает несколько основных задач:

  • выведение химических компонентов, представляющих угрозу;
  • создание и поддержание оптимального микроклимата внутри помещения с учетом его температуры, влажности и в соответствии с нормативами ГОСТа и СНиПа;
  • непрерывная подача кислорода.

Воздухообмен в цехах, сварочных участках и постах должен осуществляться в автономном режиме. Если промышленное помещение для сварки находится в одном здании с другими, в них не обустраивают совмещенную вентиляцию. Также не рекомендуется проектировать системы с циклическим и повторным применением воздушных масс. В процессе работ не применяют естественную систему, поскольку существенное выделение тепла в этом случае отсутствует. Перед подачей внутрь пространства воздух доводят до необходимой температуры с учетом погодных условий на улице.

Помимо установки вытяжки для защиты сварщиков от излучения применяют различные средства, в том числе теплоизоляцию нагревающихся поверхностей и экранирование. Теплоизоляционные работы считаются наиболее эффективным способом уменьшить интенсивность лучей и предотвратить возможные ожоги. Специальные материалы и конструкции, например, бетон, кирпич, асбест и войлок используют для оборудования рабочих мест в сочетании с экранами или отдельно от них.

Разновидности вентиляции

Конструкция и производительность вытяжного устройства зависят от габаритов соединяемых деталей и интенсивности выполнения работ. При сварке широких и протяженных швов возрастает количество газов, попадающих в атмосферу.

Располагать зонт над рабочим столом (по аналогии с кухонными вытяжками) не рекомендуется, поскольку оператор будет вдыхать вредные вещества, затягиваемые потоком воздуха.

Местная вытяжка

Для отвода газов из рабочей зоны необходимо установить колосниковую решетку с расположенным снизу каналом. В системе вентиляции предусматривают фильтр с сеткой для гашения искр и улавливания капель расплавленного металла и флюса. Производительность вентилятора с электрическим приводом достигает 5,5 тыс. м³/час (зависит от объема цеха и количества газов). Если на столе невозможно установить решетку, то применяют передвижные фильтровентиляционные установки с гибкими рукавами, подводимыми к рабочей зоне.

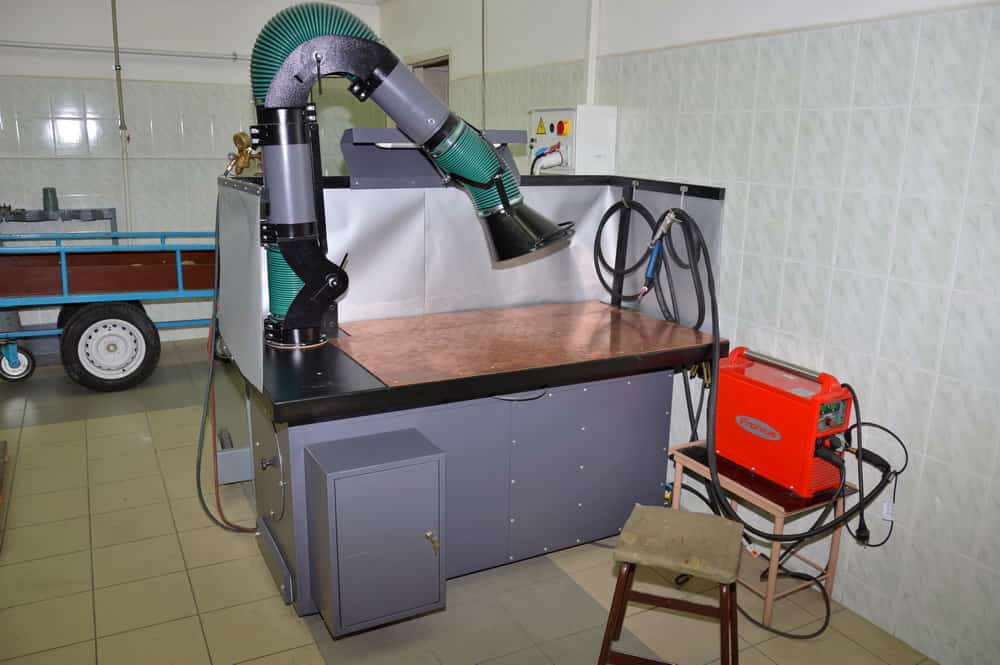

Местная вытяжка на сварочном столе.

Сварщик вручную подводит вентиляционный раструб к рабочей зоне и фиксирует в заданном положении. Свежий воздух подается в нижнюю часть цеха. Допускается организация его притока вверх с принудительным отводом к рабочему месту сварщика.

Общеобменная вентиляция

В состав системы входят раздельные вентиляционные установки, обеспечивающие обмен воздушных масс в помещении. Предусмотрено фильтрационное оборудование для отделения посторонних частиц. Такое оснащение должно обеспечивать цех свежим воздухом с учетом максимальной производительности установленной аппаратуры. Нормативами предусмотрена организация общеобменной системы при использовании от 200 г материала электродов за 1 час рабочего времени на 1 м³ объема помещения. Если эти параметры ниже, воздухообмен обеспечивается естественным путем.


Схема общеобменной вентиляции.

Стандарты предусматривают поддержание 10-кратного воздухообмена в помещениях с обеспечением скорости циркуляции потоков в вертикальном направлении от 0,1 м/сек (для отвода пыли и газов из зон, расположенных вне сварочных постов).

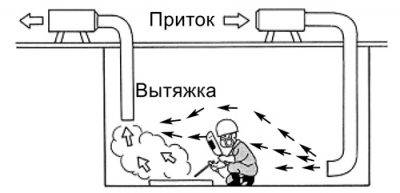

Варианты для замкнутых пространств

Для организации воздухообмена в таких помещениях применяют:

  1. Систему принудительной подачи очищенной атмосферы с одновременным удалением загрязнений во всем объеме.
  2. Отвод вредных веществ из рабочей зоны с обеспечением воздухообмена естественным путем через вентиляционные прорези.
  3. Вентилирование зоны около органов дыхания сварщика (например, путем принудительной подачи очищенной атмосферы под маску или щиток).

Рекомендуем к прочтению Особенности настройки сварочной маски Хамелеон

При проведении работ в закрытых помещениях необходимо использовать вентиляторы высокого давления с увеличенной производительностью и эластичные шланги. Рукава подсоединяют герметичными муфтами, выдерживающими заданный напор потока. В зимнее время предусматривают подогрев. Скорость движения потока для ручной сварки должна находиться в пределах 0,7-2,0 м/сек. Направление циркуляции обеспечивает отвод вредных газов от органов дыхания. Если предполагается работа 2 сварщиков, то необходимо обеспечить рассеивание примесей до значений ПДК.

Циркуляция в замкнутых условиях улучшается при использовании системы отвода загрязнений. Для предотвращения попадания частиц металла и дыма в помещение необходимо откачивать на 10-15% больше воздуха, чем подается по нагнетательному каналу.

Помимо стационарных установок допускается использование передвижных агрегатов (например, при сварке цистерн или иных резервуаров на открытом пространстве).
