Скважинная крышка для обсадной колонны

Содержание и эксплуатация

Установленный оголовок на даче необходимо защитить от негативного воздействия окружающей среды. Особенно такие меры следует предпринимать, когда используется металлический.

В первую очередь конструкция защищается от резких перепадов температуры. Для зимней эксплуатации скважины можно соорудить теплоизоляционный короб. Его собрать можно из досок или фанеры. Обязательно утепляется пенопластом или другим теплоизоляционным материалом. Внутрь можно насыпать солому или сухие листья. Они отличаются прекрасными теплоизоляционными свойствами.

Лучше всего сделать кессон. Это специальное строение, располагающееся ниже уровня промерзания почвы. Его также необходимо утеплить и изолировать от проникновения влаги извне. На кессон устанавливается замочный механизм, чтобы защитить источник от злоумышленников, особенно если вы постоянно не проживаете на даче.

Наличие кессона значительно упрощает обслуживание крышки на скважине. Время от времени необходимо проверять ее на предмет целостности. Возможно, уплотнительная резинка потеряла свои свойства и стала жесткой, из-за чего нарушается герметичность. В таком случае ее необходимо будет заменить.

Зачем нужно обустраивать скважину после бурения

Скважина — автономный способ подачи воды в частный дом. Те, у кого она есть, не зависят от центрального водоснабжения.

Функциональное предназначение скважины — подавать воду в бесперебойном режиме. Подумайте об обустройстве персональной скважины, если:

  • вы удалены от централизованного водопровода;
  • подключиться к общему водоснабжению нет возможности;
  • вы просто не готовы переплачивать.

Плюсы своей скважины:

  • снимаются все лимиты на потребление воды;
  • пользоваться природным ресурсом можно в любое время суток;
  • качество воды — риск заражения, попадание примесей и вредных микроорганизмов сведены к минимуму, поскольку система комплектуется фильтрами;
  • финансовая выгода — инвестиции будут носить разовый характер. Последующее обслуживание окупится низкими тарифами за потребление ресурса.

Читайте еще: Скважина на воду в загородном доме: плюсы и минусы использования

Как украсить скважину на даче различными способами

Как и на многих других дачных участках, центральное водоснабжение у вас наверняка отсутствует. А источник с водой, чистой и приемлемой для потребления, нужен обязательно. Единственный выход – сделать колодец. Но когда скважина будет вырыта, ее внешний вид оставляет желать лучшего, так как труба вся в шлангах, она торчит из-под земли и портит красоту дачного участка. Поэтому необходимо знать, как украсить скважину на даче, чтобы она приносила пользу и радовала глаз.

Оформить такой колодец можно в восточном стиле, то есть выложить его камнями и рядом поставить фигурку какого-нибудь мифического существа, который будет “охранять” колодец.

Использование старых колодцев

Учитывая то, что пластиковые колодцы для питьевой воды имеют довольно разнообразные размеры, их можно использовать для установки в вышедшие из строя колодезные шахты, собранные из ЖБ-колец.

Колодцы, собранные из бетона, несмотря на большой запас прочности на сжатие, имеют очень ненадежную изоляцию на стыках. Малейшая подвижка грунта вызывает ее разрушение. Вследствие этого в шахту начинает попадать грунтовая вода. Починить стыки такого сооружения практически невозможно.

Вернуть к жизни старую бетонную шахту можно с помощью сборных гофрированных труб из ПВХ. Наличие на участке заброшенной шахты из бетонных колец, можно воспринимать как большую удачу — не нужно проводить разведку почвы и рыть огромный котлован.

Порядок работ в этом случае следующий:

  • проводится откачка воды;
  • снимается старая арматура;
  • удаляется осадок, донный фильтр и часть грунта;
  • дно шахты укрепляется геотекстилем и щебнем;
  • собирается пластиковая труба нужной длины;
  • собранная конструкция опускается в бетонную трубу и фиксируется в ней с помощью гравийно-песчаной смеси, которую засыпают между ней и бетонными кольцами;
  • на дно колодца насыпается материал для донного фильтра.

После этого проводится окультуривание территории и подключения новой емкости к водопроводу.

Конструкция

Стандартный оголовок укомплектован следующими составными частями:

  1. Крышка. Представляет собой диск с выступающими за внутреннее кольцо краями. Края опираются на торцевые стороны обсадной трубы. В центре крышки имеются отверстия под крепления пластикового трубопровода, болтов и электрического кабеля, запитывающего насос в скважине.
  2. Фланец. Кольцо с отверстиями под крепежные болты, надеваемое поверх обсадного трубопровода. Фиксируется плотно вместе с крышкой.
  3. Карабин. Закрепляет трос с подвешенным на него насосом.
  4. Уплотнитель. Простое круглое кольцо из резины прокладывается под крышкой, является герметиком стыков и сдерживает движение оголовка на трубе.
  5. Рым-болты. Крепежные элементы с кольцевыми шляпками, предназначенные для установки оголовков и насосов больших размеров.
  6. Ввод для кабеля. В этом случае применяется термоввод, который изолирует питание от поверхности крышки.
  7. Зажим-цанга. Эта часть оборудования расположена в центре оголовка и является фиксатором обсадного трубопровода.
  8. Клеммная коробка. Используется как дополнение к изделию. В блоке крепят электропроводку, соединяя ее с сетевым электропроводом, протянутым от дома.
  9. Болты крепежные. Изделия зажимают крышку, фланец и уплотнитель для более крепкой фиксации.

Установка изделия

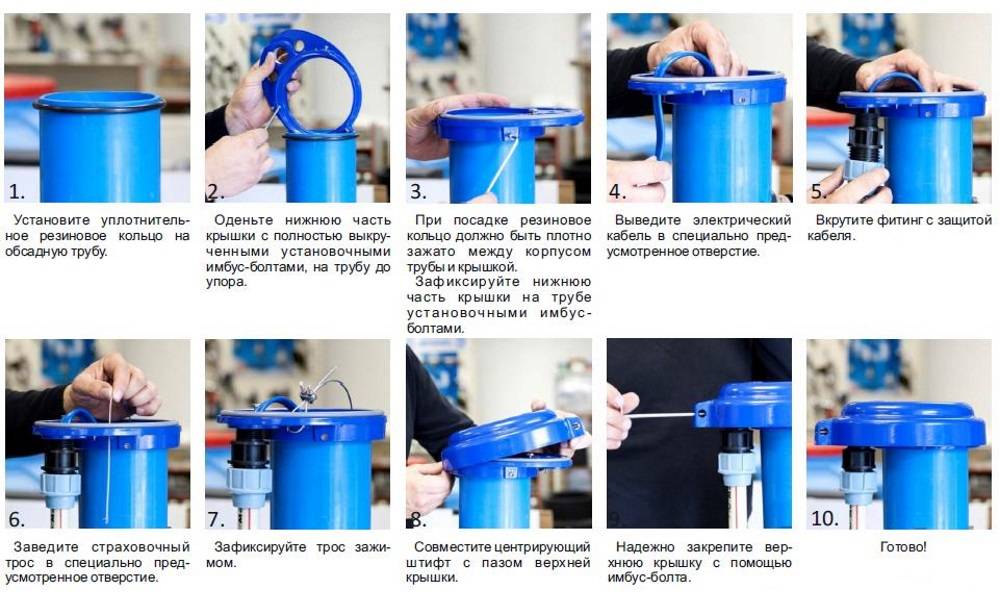

Независимо от разновидности защитной крышки, алгоритм по установке везде одинаковый. Нельзя им пренебрегать, в противном случае устройство не сможет выполнять свои задачи надлежащим образом.

  1. На обсадную трубу требуется надеть уплотнительное кольцо. Это позволит в дальнейшем плотно зафиксировать оборудование.
  2. Приступать непосредственно к установке нужно с нижней части крышки. Ее опускают до упора, пока она плотно не сядет на резиновый уплотнитель. Кольцо должно быть плотно зажато между крышкой и корпусом обсадной трубы.
  3. Фиксируется нижняя часть крышки с помощью имбус-болтов.
  4. Через отверстие, предназначенное для ввода кабелей, проводится электрический провод водяного насоса.
  5. Вкручивается фитинг защитного кабеля, а в отверстие заводится трос.
  6. С помощью зажимов трос фиксируется на определенном расстоянии.
  7. Верхняя часть крышки оснащена специальным пазом, который совмещают с отцентрованным штифтом.
  8. Верхняя часть крышки соединяется с нижней частью с помощью имбус-болтов.

Виды оголовков

Крышки для скважин, выпускающиеся под известными торговыми марками, как правило, различаются по материалу изготовления. Они производятся:

  • пластиковыми;
  • стальными;
  • чугунными.

Пластиковые преимущественно применяются для шахт небольшой глубины с массой оборудования, не превышающей 200-250 кг.

Стальные и чугунные оголовки применяются для шахт значительной глубины и смогут выдерживать вес до 500 кг. При собственноручном изготовлении крышки удобнее воспользоваться более податливым и легким алюминием. Стальные крышки по эксплуатационным и функциональным характеристикам практически ничем не отличаются от чугунных, за исключением меньшей стоимости.

Стоимость оголовков отличается в зависимости от производителя и диаметра напорной трубы.

Производитель и модельМатериал оголовкаНаружный диаметр обсадной трубы, ммОриентировочная стоимость, руб.
Джилекс

ОС 90-110/25

пластик90-1102500
AQUAPROFI

ОГС 125-165/32

пластик125-1653200
АКВАРОБОТ

АОС-133-40

чугун125-1334100
Джилекс

ОС 107-127/32

чугун107-1274000
Джилекс

ОС 140-160/40

чугун140-1605200
Хемкор

ОС/113-127/32

пластик113-1252500

Разобраться в маркировке оголовков заводского изготовления из пластика или стали довольно легко.

Маркировка представлена таким типовым сочетанием символов: ОС Х-Х1/Y.

Х-Х1 – диаметры обсадных труб, к которым подходит крышка. Y – требуемый диаметр переходника, который понадобится для подключения водопроводных труб.

Иногда к подобному сочетанию добавляется буква П, свидетельствующая, что материал изготовления – пластик. Отсутствие этой литеры свидетельствует о том, что данная крышка на скважину изготовлена из стали.

Источники

  • https://WodaKachka.com/skvazhiny/oborudovanie/ustroystvo-ogolovka-montazhi.html
  • https://moyaskvazhina.ru/oborudovanie/kryshka-svoimi-rukami.html
  • https://stoki.guru/vodoprovod/skvazhiny/izgotavlivaem-ogolovok-dlya-skvazhiny-svoimi-rukami.html
  • http://KanalizaciyaSam.ru/skvazhina/kryshka-dlya-skvazhiny-svoimi-rukami.html
  • https://sovet-ingenera.com/vodosnab/kolod-skvazh/ogolovok-dlya-skvazhiny-svoimi-rukami.html
  • https://vodakanazer.ru/vodosnabzhenie/skvazhiny/kryshka-dlya-skvazhiny.html
  • https://vodatyt.ru/skvazhina/ogolovok-svoimi-rukami.html

Покупать или сделать самостоятельно

Оголовок для скважины выбирается в магазине. Предлагаются типовые модели, монтаж которых производится по инструкции. Изделия производятся из пластика, стали или чугунного материала.

Крышка для скважины своими руками делается из следующих материалов: нержавеющей стали или алюминия.

Каждый вариант должен обладать герметичностью.

У профессиональных и самодельных конструкций есть преимущества и недостатки:

При самостоятельном изготовлении выбирается подручный материал. При покупке можно подобрать изделия из металла или пластика

Металлическая крышка для скважины прочная, а элементы из пластика устойчивы к коррозии

Создавая конструкцию своими силами, рекомендуется обратить внимание на герметичность изделия. При профессиональном производстве надежность элемента тестируется

Оголовок для скважины своими руками имеет преимущество в виде низкой цены. Недостаток в погрешностях при создании и при дальнейшем обслуживании устройства.

Инструктаж по самостоятельному изготовлению оголовка для скважин

Стоимость на покупное изделие формируется из нескольких составляющих: материала, производителя, размера обсадной трубы и сезонности. Данные изделия дорожают в дачный сезон.

Как правильно бурить скважину видео

Подготовительные работы перед бурением скважины имеет ряд особенностей. Потребуется правильно выбрать место установки. Можно пробурить источник, как в подвале, так и вне дома

Но в любом случае важно соблюдать санитарные требования

Также особое внимание уделяется сезону работы. Узнать сколько стоит услуга зимой и летом можно поинтересоваться в компании. Для благоустройства любого загородного хозяйства требуется вода

Она нужна для строительных работ, для озеленения территории и просто для личных надобностей

Для благоустройства любого загородного хозяйства требуется вода. Она нужна для строительных работ, для озеленения территории и просто для личных надобностей.

Но что делать, если на приусадебном участке отсутствует система централизованного водоснабжения? Выходом станет автономно организованный объект — скважина или колодец. Разница между ними заключается в глубине водоносных пластов, сроке эксплуатации и стоимости. Предпочтительный вариант — установка скважин для воды.

Краткое содержимое статьи:

2 Нюансы установки

Очень часто мы не хотим излишне тратиться и приобретать те конструкции, которые можем попросту сделать своими руками. Это же касается и случая с изготовлением крышек (оголовков) для наших скважин. Как говориться, пробурить колодец – это только пол процесса, а правильно его обустроить (в том числе и обеспечить защиту от загрязнения питьевой воды) – это самый главный этап.

Итак, чтобы изготовить оголовок (крышку) нам потребуется:

  • карабин;
  • лист из металла, толщина которого не должна быть меньшей 8-10 миллиметров;
  • резиновое кольцо;
  • рым-болты (около 3-х шт.) болты (около 6-8 шт.);
  • гайки и шайбы;
  • цанговый зажим;
  • подручные инструменты, такие как отвертки и ключи;
  • электроды и мощный сварочный аппарат;
  • сверла и электродрель.

Первый этап заключается в том, чтобы закрепить фланец к обсадной трубе. В данном случае его диаметр может превышать её на 2 мм. После чего нужно насквозь просверлить во обсадной трубе до 8 отверстий, которые предназначены для будущего крепления болтами. Отверстия должны полностью отвечать фланцу.

Второй вариант (он же куда более надежный) приварить к ней ответный фланец. Такой способ намного удобнее и безопаснее. Хоть и дороже.

Дальше начинаем заниматься обустройством непосредственно оголовка, в котором просверливаем 2 отверстия, что предназначены для кабеля питания и цангового патрона. К получившейся крышке нужно приварить 3 рым-болта.

На данном этапе вам нужно будет герметизировать систему, посредством использования специального кольца-прокладки, выполненного из обычной резины или же паронита. Как видим, процесс изготовления оголовка (крышки) для скважины не такой уже и сложный, главное в этом деле быть внимательным и последовательным.

Цены на обустройство скважины с адаптером

Стоимость обустройства скважины глубиной 20 м под ключ с кессоном (на начало 2021 г.) — от 86 тыс. руб. Собственный источник круглогодичного водоснабжения такой же глубины, но оснащенный адаптером стоит от 55 тыс. руб.

Что входит в цену:

  1. Оборудование — насос скважинный (погружной), трос нержавеющий и зажим, кабель ПВС, скважинный адаптер, гидроаккумулятор минимум на 100 л, реле давления, обратный клапан компрессионный.
  2. Детали трубопровода — кран шаровый, штуцер пятивыводной, труба ПНД, муфты.
  3. Крышка скважины.
  4. Монтажные работы — устройство котлована под адаптер, монтаж трубопровода, установка и наладка оборудования.
  5. Транспортные расходы.

Монтаж такой же скважины глубиной 120 м с адаптером будет стоить от 77 тыс. руб. На цену может сильно повлиять расстояние от города, в котором находится выбранная компания, до участка. Рекомендуется дополнить комплект насосной автоматики датчиком сухого хода или поплавковым выключателем (если у реле давления нет функции защиты от работы без воды).

Утепленная скважина с адаптером.

Самодельный оголовок для скважины

Поскольку оголовок устроен не так уж и сложно, его можно изготовить самостоятельно. Для этого используют листовую нержавеющую сталь толщиной 10 см.

Оголовок из менее толстого металла не будет достаточно прочным. Но и слишком большие размеры материала не нужны, поскольку это создает неоправданно высокую нагрузку на конструкцию.


Оголовок для скважины лучше всего изготовить из листа нержавеющей стали. Толщина материала должна составлять не менее 10 мм

Сначала вырезают фланец, т.е. круглый элемент с отверстием внутри. Размеры этого отверстия должны быть такими, чтобы обсадная труба в него свободно проходила. Крышка – это еще один металлический круг, но отверстия в нем делают совсем другие. По центру обычно делают отверстие для штулцера водопроводной трубы.

Затем вырезают отверстие меньшего диаметра, оно предназначено для электрического кабеля. Отверстие для штулцера нужно сделать довольно большим, его можно вырезать с помощью сварочного аппарата. Отверстие для кабеля можно просверлить дрелью со сверлом подходящего размера.

По окончании порезочных и сварочных работ отверстия и другие элементы оголовника следует обработать напильником, чтобы устранить неровности, заусенцы и т.п.

Понадобится также приварить к крышке три рым-болта. Один из них приваривают к нижней стороне крышки, он станет петлей для крепления троса, на котором подвешивают насос.


На нижней стороне этого оголовка закреплен рым-болт. К нему присоединен карабин, предназначенный для троса, удерживающего погружной насос

К верхней стороне крышки приваривают два рым-болта. Они станут своеобразной ручкой, с помощью которой оголовок можно свободно открыть. При желании рым-болты можно заменить рым-гайкой, иногда ее использовать даже удобнее, чем болт.

Некоторые мастера успешно заменяли этот элемент куском свернутого в круг металлического прутка подходящего диаметра.

В крышке и фланце также необходимо просверлить отверстия под крепежные болты. Рекомендуется сверлить оба элемента одновременно, соединив их с помощью тисков или струбцины. Это обеспечит более точное совпадение отверстий во время установки готового оголовка.

Также опытные мастера советуют сначала проделать во фланце и оголовке все необходимые отверстия, а затем уже приваривать переходник, рым-болты и прочее. Разумеется, крепежные болты следует приобрести заранее.

Их диаметр должен соответствовать отверстиям, а длина должна быть достаточной, чтобы соединить крышку, фланец и прокладку, установленную между ними.

Если резка и сварка листового металла обычно трудностей не вызывают, то с поисками подходящей прокладки проблемы могут возникнуть даже у бывалых мастеров. Самый надежный способ приобрести необходимый элемент – купить его у производителя или в специализированном магазине.

К сожалению, прокладки промышленного производства со стандартными размерами не всегда подходят для самодельного оголовка. Прокладку можно вырезать из куска толстой резины, если такой имеется под рукой. Считается, что слоя резины в 5 мм толщиной будет достаточно. Внутренний диаметр нужно сделать таким, чтобы он плотно надевался на обсадную трубу.

Это обеспечит достаточную герметизацию оголовка после того, как он будет собран. Некоторые умельцы рекомендуют использовать к качестве прокладки кольцо, свернутое из старой автокамеры. Нестандартная идея по изготовление прокладки – отлить ее из силикона. Правда, в этом случае нужно изготовить форму соответствующего размера и конфигурации.


Чтобы изготовить оголовок своими руками, можно использовать любые подходящие материалы. Но сделанный из пластика и скотча оголовок никогда не будет таким же надежным, как промышленная модель

В любом случае, прокладка должна быть достаточно прочной, чтобы обеспечить надежную герметизацию оголовка и прослужить длительное время. Этот элемент находится под постоянным сжимающим воздействием. Некачественная резина вскоре может разрушиться, что ослабит соединение конструкции.

При монтаже самодельного оголовка скважины электрический кабель рекомендуется защитить специальной термоусадочной муфтой. Для ее монтажа понадобится строительный фен.

Некоторые мастера вместо нижнего фланца используют три металлических уголка, которые просто аккуратно приваривают к металлической обсадной трубе. Конструкция крышки в этом случае остается такой же, а монтажные отверстия сверлят и в уголках, и в крышке.

Виды исполнения крышки

Базовая конструкция оголовков одинакова, а различия состоят в материале, из которого изготавливают крышку, и опциях. Исходным сырьём для производства заготовок запорного устройства служат:

  • пластмасса;
  • сталь;
  • чугун.

Выбирая приемлемый вариант материала, учитывают глубину источника и вес водозаборного механизма. Изделия из металла выдерживают подцепляемую массу оборудования до 500 кг, возможности оголовков из пластика гораздо скромнее — 200 кг. Для скважин глубиной до 50 м вес насоса с арматурой не превышает 100 кг, которые спокойно выдержит крышка из любого означенного материала.

Виды скважинных крышек для воды

По конструктивным отличиям имеют такие типы:

  1. С откидывающейся или съемной пробкой. Под этой конструкцией подразумевается цилиндр с пустотой внутри. Верхняя часть имеет заглушку с цилиндрическим или плоским дном.
  2. С муфтовым адаптером. Эта конструкция представляет собой фланцевую пару. Одна имеет воротниковый вид с отверстием внутри, а диаметром равна обсадной. Другая пара – это глухой фланец, где имеются штуцера с отверстиями.

Что касается материала изготовления, то изделия бывают:

  • Пластиковые.
  • Металлические.
  • Чугунные.

Пластиковые справляются с весом до 200 кг. В сравнении с аналогами имеют меньшую стоимость. В то время как металлический и чугунный справляются с массой до 500 кг.

Плюсы металлического/чугунного изделий:

  1. Справляется с большей массой.
  2. Высокая грузоподъемность.
  3. Высокая прочность.
  4. Долговечность.

Минусы:

  1. Большой вес.
  2. Металл необходимо утеплять.
  3. Необходимо проводить сварочные работы.
  4. Подвергается коррозии.

Что касается пластикового, то он имеет следующие достоинства:

  1. Создает герметичное соединение.
  2. Отсутствие в потребности сварочных работ.
  3. Не подвергается коррозии.
  4. Имеет меньшую стоимость.
  5. Простое обслуживание, не требующее покраски.

Если сравнивать между собой, то чугунные/металлические крышки более надежные и идеальны под глубокие скважины. Пластиковые имеют меньший продолжительный эксплуатационный период.

Что такое и зачем нужен оголовок для скважины

Оголовок – это элемент оформления верхней части скважины, сделанный как заглушка торца выходящей из земли обсадной трубы. Если провести аналогию с бытовым колодцем, оголовки для скважин выполняют те же функции, что и колодезная надстройка и ворот для подъема воды, а именно:

  • Защиту источника. Оголовок обеспечивает защиту от попадания в скважинный канал грязи, мусора и наружных осадков, в зимнее время крышка препятствует замерзанию поверхностной воды.
  • Фиксацию оборудования. Достаточная прочность оголовка гарантирует надежное крепление троса, исключающего, к его карабинам в нижней части крышки, на который подвешивается погружной электрический насос. Помимо этого, в оголовке предусмотрено удобное место для расположения питающего кабеля электронасоса.
  • Герметизацию канала. В холодное время для предохранения от замерзания воды часто используют нагревательный электрокабель, который размещают в глубинных стволах источника. Плотно прилегающая крышка препятствует тепловым потерям и соответственно позволяет экономить электроэнергию для обогрева, также она упрощает дополнительное утепление мягкими материалами, предохраняя скважину от попадания внутрь частиц утеплителя.
  • Защиту от хищений. Цена устанавливаемых в скважину погружных насосов может доходить до 2000 у.е. (Grundfos SP9), поэтому при использовании дорогостоящего оборудования приходится применять меры по его защите от хищений. Специальная конструкция оголовков и технология их крепежа значительно затрудняют или делают практически невозможным извлечение дорогого электронасоса из скважины.

Оголовок в разрезе на обсадной трубе

  • Соединение труб. Оголовок обеспечивает удобное подключение напорной трубы от электронасоса к системе водоснабжения – для этого в его центральной части имеется отверстие, через которое выводят и закрепляют идущий от электронасоса трубопровод. После обрезания напорной трубы при помощи углового или прямого компрессионного фитинга ее соединяют с водопроводной магистралью, идущей в дом.
  • Увеличение дебита. Применяя герметичный оголовок для скважины, можно искусственно поддерживать стабильный уровень. Связано это с тем, что в неглубоких скважинах снижение высоты зеркала воды создает область разряжения, препятствующую этому процессу.
  • Упрощение демонтажа. В традиционных моделях оголовков при извлечении электронасоса из скважины для ремонтных работ и обслуживания приходилось раскручивать болты и полностью снимать устройство, отключать питающий кабель от домашней сети и вытаскивать его через крышку. Современные модели позволяют снять и поставить насос в скважину без раскручивания болтов крепления за счет съемной центральной части верхней крышки. Еще одно преимущество подобных устройств – наличие клеммной коробки в боковой части корпуса, позволяющей отключать и подключать кабель питания электронасоса к электрической сети без протягивания его к дому.

Установка изделия

Независимо от разновидности защитной крышки, алгоритм по установке везде одинаковый. Нельзя им пренебрегать, в противном случае устройство не сможет выполнять свои задачи надлежащим образом.

  1. На обсадную трубу требуется надеть уплотнительное кольцо. Это позволит в дальнейшем плотно зафиксировать оборудование.
  2. Приступать непосредственно к установке нужно с нижней части крышки. Ее опускают до упора, пока она плотно не сядет на резиновый уплотнитель. Кольцо должно быть плотно зажато между крышкой и корпусом обсадной трубы.
  3. Фиксируется нижняя часть крышки с помощью имбус-болтов.
  4. Через отверстие, предназначенное для ввода кабелей, проводится электрический провод водяного насоса.
  5. Вкручивается фитинг защитного кабеля, а в отверстие заводится трос.
  6. С помощью зажимов трос фиксируется на определенном расстоянии.
  7. Верхняя часть крышки оснащена специальным пазом, который совмещают с отцентрованным штифтом.
  8. Верхняя часть крышки соединяется с нижней частью с помощью имбус-болтов.

Кессон — качественная защита скважины от мороза

Если глубинная скважина обустраивалась в колодце из бетона или как его называют строители – приямком, глубиной до 200 см, то в такой ситуации целесообразно выполнить установку кессона. Такое изделие внешне напоминает резервуар из пластика, который предназначен для защиты скважины от промерзания в случае отрицательных температурных показателей на улице в зимний период года. Благодаря такому нехитрому устройству можно обеспечить бесперебойную работу системы водоснабжения.

Кессон будет выступать в роли дополнительного барьера, ограждающего глубинный колодец от поднятия грунтовой воды и прочей грязи, которая может попасть в приямок. Полимерный материал, используемый в изготовлении кессона, отлично противостоит отрицательным температурам и не подвержен воздействию коррозии. Пластиковая подводящая труба водопровода размещается так, чтобы она достигла 2 метровой отметки. Внутри пластиковой защиты размещается фильтрующее устройство, датчик контроля давления и автоматика, контролирующая работу погружного насоса. При этом такая полимерная конструкция не требует дополнительного утепления.

Подводя итоги можно понять что, конструкция оголовка для скважины проста в изготовлении своими руками и при этом выполняет множество практических функций. Благодаря ей появляется возможность не только герметично закрыть скважину, но и разместить в ней все сопутствующие насосному оборудованию элементы и аксессуары. Использование оголовка позволяет надёжно защитить запасы питьевой воды от загрязнения, тем самым способствуя бесперебойному снабжению дома водными ресурсами в любое время года и при любых погодных условиях.

Установка крышки

  1. Скважинная труба аккуратно обрезается под прямым углом на требуемой высоте. Во избежание коррозии линия среза зачищается наждаком, грунтуется и окрашивается.
  2. К оборудованию насоса закрепляется пластиковая труба. До требуемой протяженности обсекается кабель, конец которого пропускается сквозь рым-болт, размещенный на внутренней поверхности крышки, стягивается хомутами и прикрепляется на карабин.

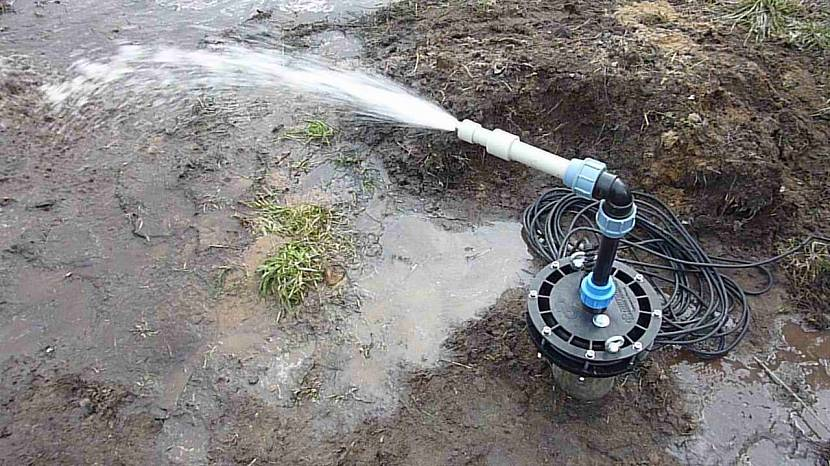

  3. Насос опускается в обсадную трубу, устанавливается оголовок. Затем насос на тросу подтягивается на нужный уровень и закрепляется.
  4. Если оголовок вместе с обсадной трубой размещаются в бетонном колодце, то стоит задуматься об обустройстве кессона (металлического либо пластикового), защищающего оголовок от низких температур. Внутри этой конструкции можно поместить все необходимое оборудование – гидробак, датчики забора, фильтры. Да и проводить обслуживание скважины для воды, равно как и всей водозаборной системы, будет значительно легче.

Самые популярные модели

МодельПреимущества
«Джилекс»Они изготавливаются из чугуна и пластика. Наружный диаметр имеет от 90 до 160 мм.
«Водолей»Из-за пластикового наполнения, эта модель имеет определенные ограничения. Актуален при неглубоких скважинах. Способен справиться с массой до 200 кг.
MerrillЭто представитель американского производства. Изготавливается из чугуна и пластика. Продается в полной комплектации и сразу готов к установке.
«Акваробот»Российское производство. Создает герметичное соединение. Позволяет надежно закрепить насос. Изготавливается из пластика и рассчитан на массу до 200 кг.

Строительство приямка своими руками

Земляные работы желательно проводить в межсезонье. В этот период охлажденный влажный грунт имеет более плотную структуру и потому не так осыпается.

Рытье котлована под приямок

Для строительства приямка выкапывают котлован глубиной в 1,5-2 метра. Его размеры должны быть больше на 30-40 см внутреннего сечения сооружаемой конструкции. Дно котлована выравнивают и тщательно утрамбовывают. Чтобы защитить стенки котлована от попадания воды, их стоит на время обложить пленкой.

Самыми популярными и простыми в исполнении являются приямки прямоугольной и круглой формы.


Объем и габаритные размеры приямка определяется исходя из того, чтобы свободно разместить элементы системы и обеспечить к ним беспрепятственный доступ

Нужно ли бетонировать дно приямка – спорный вопрос. С одной стороны монолитный “пол” удобен для проведения ремонтных работ и обслуживания скважины.

Он исключит проникновение паводковых вод в затрубное пространство в случае затопления сооружения в межсезонье. Однако подвижки грунта, происходящие из-за периодического промерзания и оттаивания, способны его изрядно повредить и перекосить.

Самый лучший способ обустройства дна приямка – соорудить «подушку» из щебня и песка толщиной в 10-15 см. В качестве водонепроницаемого слоя можно использовать глину. Образующиеся в результате усадки грунта ямки нужно будет лишь периодически выравнивать.

Возведение стен сооружения

Стены приямка можно соорудить, используя для этого бетонные кольца для колодцев или оставшихся после демонтажа какой-либо постройки битый кирпич. Для возведения стен нужной толщины кирпич укладывают в один слой.

При желании стенки сооружения можно сделать бетонными. Для этого из старых необрезных досок сколачивают опалубку на расстоянии 7-10 см от стен котлована устанавливают арматурную сетку. А затем полости опалубки заливают бетонным раствором.


В процессе возведения стен приямка не забудьте оставить достаточное количество проемов, которые понадобятся для подведения кабелей и водопровода

Через 5-7 дней, когда раствор приобретет необходимую прочность, приямок перекрывают деревянными балками или досками.

Чтобы снизить вероятность размывания стенок приямка паводковой водой, их снаружи засыпают слоем гравия. С внутренней стороны сооружение лучше выложить слоем утеплителя, например, листами экструдированного пенополистирола.

Оголовок приямка можно прикрыть на выбор:

  • бетонной крышкой;
  • металлическим люком;
  • дощатым щитом, усиленным деревянными брусками.

Крышку приямка делают съемной, что иметь возможность в любой момент провести профилактический осмотр или выполнить ремонтные работы. Например: демонтировать трубу или поднять насос.

Приямок – по сути является самодельным кессоном. Простые способы его обустройства описаны в статье – Как сделать кессон для скважины своими руками: варианты устройства и способы их реализации

Принцип действия защитного оголовка

Устройство защитного оголовка достаточно простое. Материалы для изготовления также применяются различные. Наиболее надежными считаются стальные оголовки, но для пластиковой обсадной трубы можно использовать пластмассовый оголовок. Недостатки пластика очевидны. Это плохая устойчивость к температурным колебаниям, недостаточная прочность на морозе, на пластиковом оголовке достаточно быстро появятся трещины и он перестанет выполнять свою функцию.

Состав крышки следующий. Это сама крышка, зажим из латуни или пластика, рым-болты, пластиковые или стальные вводы, резиновое кольцо, карабин, крепежное приспособление, фланец.

Конструкция устанавливается при помощи болтов.

Погружение насосного шланга производится через крышку, используя рым-болты.

Для монтажа оголовка необходимо выполнить точный и ровный срез обсадной трубы. Соедините хомутами насос на тросе с кабелем и выводной трубой. После того, как вы опустите насос в скважину, можно надеть крышку герметизатора.

Следует заметить, что большинство крупных фирм, устраивающих скважины, включают в свои услуги и устройство оголовка. Возможно, при заказе бурения скважины, следует уточнить, производится ли данная необходимая услуга.

Лучше всего использовать оголовки фабричного производства.

Обустройство собственной скважины на приусадебном участке позволит вам не зависеть от капризов центрального водоснабжения. Но стоит знать, что любая добыча воды с водоносных слоев, следующих за первым приповерхностным, требует обязательного получения лицензии. И чтобы получить такую лицензию необходимо собрать немало предварительных разрешающих документов на . И в вашем доме всегда будет достаточно воды для бытового использования и поливки огорода.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
