Можно ли заправить кондиционер дома, видео

Дозаправка по давлению и температуре перегрева

Сразу хотим предупредить, что данный способ добавления хладона считается ненадежным, хотя многие холодильщики заправляют фреон «на глазок», ориентируясь только по давлению. Лучшая и самая правильная методика заправки – полная замена хладагента с опорожнением системы и заливкой по весам, как это описывается в нашем руководстве.

Помимо термометра и манометрического коллектора, вам понадобится:

  • шестигранные и рожковые ключи;
  • весы электронные (сгодятся кухонные);
  • фреон требуемой марки (указывается на табличке внешнего блока).

Первым делом убедитесь в отсутствии утечек, иначе рискуете потратить время и силы впустую. Выполняя дозаправку, придерживайтесь инструкции:

  1. Присоедините шланг от манометра НД к сервисному порту, а среднюю трубку желтого цвета – к газовому баллону в соответствии с представленной ниже схемой.
  2. Откройте вентиль баллона и продуйте шланги от воздуха, на секунду приоткрыв кран высокого давления (справа на коллекторе).
  3. Поставьте емкость с хладоном на весы, обнулите показания. При заливке фреона R410a баллон ставится кверху дном.
  4. Включите кондиционер на охлаждение и откройте сервисный вентиль, предварительно открутив защитную крышку.
  5. Открывая кран НД (слева на манометрической станции), запускайте хладон в контур малыми порциями, буквально по 30 грамм. Ориентируйтесь по электронным весам.
  6. После заливки каждой порции перекрывайте кран и замеряйте температуру газового патрубка в течение 1—2 минут. При необходимости подавайте следующую порцию. Задача – снизить перегрев до нормы 5—8 °С.
  7. По окончании дозаправки закройте поочередно вентили коллектора, сервисного патрубка и баллона.

Пример. Если раньше температура газовой магистрали при давлении 5.4 Бар составляла +17 °С, перегрев достигал 17 — 8 = 9 градусов (фреон R22). Значит, нужно добиться охлаждения трубки до + 14 °С, чтобы уложиться в норму.

Подробно технология дозаправки сплит-системы по перегреву и давлению описана в видеосюжете:

Заправка/дозаправка

По массе

Этот метод состоит в закачке в контур хладагента, масса которого соответствует указанной в техдокументации производителя. Подходит только для полной заправки, поскольку измерить массу оставшегося в контуре фреона в домашних условиях невозможно.

Последовательность действий:

  1. Удаляют из системы остатки хладагента, для чего открывают замки сервисных штуцеров в контуре и оставляют до полного истечения фреона. Замки закрывают. Если на подготовительном этапе проводились опрессовка и вакуумирование, шаг нужно пропустить.
  2. Подключают баллон с фреоном в систему через коллектор.
  3. Размещают баллон на весах, фиксируют показания (лучше использовать электронные весы, на которых проще контролировать изменение массы).
  4. Открывают газовый вентиль для заполнения контура, постоянно контролируют показания весов.
  5. Когда изменение веса баллона достигнет заданной (указанной в техдокументации) величины, вентиль закрывают, отсоединяют баллон, закрывают штуцер в контуре и снимают коллектор.

Фреон расходуется на заполнение всех частей контура, в том числе, трубопроводов. Соответственно, если длина магистралей превышает указанную в инструкциях производителя, массу фреона нужно увеличить из расчета 15-30 г (определяется типом хладагента) на 1 метр трубопровода.

По давлению

Метод заправки по давлению подходит как для полной заливки системы, так и для дозаправки. Суть метода в том, что хладагент подают в контур до тех пор, пока не установится оптимальное (указанное производителем оборудования) давление.

Последовательность действий повторяет приведенную для заправки по массе. Отличие состоит только в методике контроля количества поступившего в систему хладагента. Измерения проводят не по массе баллона, а по показателям манометра на коллекторе.

Чтобы обеспечить необходимую точность подачу ведут порциями, дожидаясь после каждого установления показаний прибора.

Оптимальную величину давления производитель указывает для определенной температуры (диапазона температур). Данные приводятся на шильдике агрегата, в инструкции по эксплуатации или справочной литературе. Если для конкретного случая уровень давления не указан, его можно рассчитать по соседним значениям в таблице и поправочным коэффициентам.

По стеклу (смотровому окну)

Этот метод также подходит для заправки и дозаправки фреона. После подключения баллона в контур через коллектор, подачу хладагента ведут до тех пор, пока он не вытеснит из всех магистралей системы воздух (газ).

О завершении процесса судят по прекращению выделения газовых пузырьков при наблюдении через мерное стекло. После этого отсоединяют баллон и через газовый вентиль стравливают излишек хладагента, контролируя давление в системе по манометру.

Мнение эксперта
Торсунов Павел Максимович

Излишек фреона – ситуация еще более опасная, чем недостаток, поскольку однозначно приводит к выходу агрегатов из строя. По этой причине использовать самостоятельно данный метод не рекомендуется.

По перегреву

Способ основан на использовании свойств охлаждающего замкнутого контура. Разница между температурой в нем и температурой кипения фреона при достаточном количестве последнего составляет фиксированную величину. Соответственно, необходимо только получить показания двух термометров.

Принцип заправки:

  1. Включить кондиционер (измерения проводят на работающем устройстве).
  2. Измерить температуру в контуре термометром, предварительно установленным на газовую трубу.
  3. Посмотреть давление на манометре коллектора, по таблицам определить температуру кипения хладагента.
  4. Рассчитать разницу температур, она не должна превышать 5-8оС. Большее отклонение свидетельствует о необходимости дозаправки.
  5. Подключают баллон коллектору, открывают вентиль.
  6. Стравливают воздух через жидкостный вентиль коллектора (открывают его на время до 1 с).
  7. Подают порциями хладагент в систему, открывая на коллекторе газовый вентиль.
  8. После каждой порции повторяют контрольные операции с измерением температур и расчетом их разницы.
  9. Завершают заправку, если после очередной порции хладагента разность температур оказалась в допустимом диапазоне 5-8оС.
  10. Снимают баллон, закрывают штуцер в контуре, отсоединяют коллектор.

12 Процесс заправки кондиционера хладагентом

Сразу отметим, что дозаправка кондиционера должна производиться специалистом. Для того чтобы правильно заправить кондиционер, необходим целый перечень специальных инструментов: вакуумный насос, весы, набор ключей, манометрический коллектор, шланги и т.д.

Для начала необходимо найти место утечки фреона, для этого есть целый перечень способов, специалист выберет самый оптимальный. Далее происходит определение количества оставшегося фреона и специалист, исходя из вида хладагента, будет решать, спускать ли весь фреон или можно дозаправить кондиционер. Дозаправка происходит с обязательным отслеживанием давления во всей системе.

Самое главное — доверить этот процесс профессионалам, иначе это может привести к выходу кондиционера из строя.

Как правильно дозаправить устройство

Если выполнять заправку сплит установки, придерживаясь и выполняя определенные правила, то никакого ущерба системе не будет.

  1. Самый простой и безопасный способ произвести заправку фреона в установку это использовать весы. Во-первых, всю нужную информацию вы всегда найдете на металлической шильде, которая крепится к блоку. Кроме того, имейте в виду, что если вы при установке использовали большую длину трассы для хладагента, чем указала фирма изготовитель, то вам придется систему дозаправить.
  2. Когда происходит новая заправка хладагента в установку, необходимо выпускать остатки фреона наружу таким образом, чтобы масло осталось внутри сплит системы. Для этого вентиль на клапане, через который будет выходить наружу газ, приоткрывают, так чтобы не допустить утечки масла. Для того чтобы хладагент покинул устройство необходимо примерно несколько часов.

Варианты дозаправки

Статистика утверждает, что любое изделие климатического класса при эксплуатации теряет 8% от первоначальной заправки за год, поэтому один раз в 2 года необходимо заправить сплит-систему фреоном. А самостоятельно вы будете это делать или приглашать специалиста — это отдельный вопрос. Кондиционер нужно заправлять и в том случае, если он выдает температуру немного меньше, чем вы установили на дисплее, давление должно быть постоянным внутри системы и количество хладагента играет при этом основную роль.

Есть два основных метода дозаправки кондиционера фреоном.

  1. По степени давления. Чтобы определить количество летучего газа для заправки, надо знать оптимальное давление, указанное в инструкции по эксплуатации, сравнить его с давлением в системе кондиционирования, которое показывает подключенный коллектор. Как правило, такой метод заправки кондиционера по давлению, осуществляется при утечке фреона из-за длительной эксплуатации.
  2. По массе. Метод применяется при полной замене хладагента — сначала из системы его выкачивают, а потом, при помощи электронных весов, зная вес газа, закачанного в баллон, заправляют сплит-систему фреоном.

Существует методика с помощью мерного стекла, но им пользуются для заправки кондиционера хладоном очень редко, только после проведенного ремонта. При обнаружении в специальном смотровом окне наличия пузырьков воздуха, закачка фреона не производится до тех пор, пока они не исчезнут из системы.

Дозаправка кондиционера

  1. Выставьте температуру 18 градусов и включите прибор на холод.
  2. Найдите самую большую трубку от внешнего блока.
  3. Откройте колпачок и с помощью специального шланга подключите туда манометр (другой конец подключен к баллону с фреоном).
  4. Выставьте обычную скорость работы сплит-системы и начните измерять температуру воздуха с помощью градусника или цифрового датчика.
  5. По чуть-чуть открывайте и закрывайте вентиль баллона с газом, внимательно следя за показаниями приборов. Температура должна подниматься, а давление в системе – расти.
  6. Необходимо довести давление до 5-7 бар (в зависимости от температуры на улице: чем она выше, тем больше должно быть давление).
  7. Как только на вентилях (гайках) и манометре появится иней, процесс необходимо прекратить.
  8. Отсоедините баллон с манометром и поставьте колпачок на место.

[iframe src=»https://www.youtube.com/embed/o8Bd5ePx1eQ» frameborder=»0″ width=»425″ height=»350″]

Правильно заправленный кондиционер будет хорошо работать, потребляя столько электроэнергии, сколько было заявлено производителем. При этом для системы плохо, если есть и нехватка хладагента, и его перезаправка.

Специалисты рассчитывают давление, температуру и количество необходимого фреона по специальным формулам. Именно поэтому, если действовать самостоятельно, не имея представления обо всем этом, можно испортить прибор. Не рискуйте – позвоните проверенному мастеру!

Виды фреонов для дозаправки

Основные разновидности хладагентов:

Хладон R22

Это традиционная жидкость для работы в кондиционерах. Ее применяют как в отечественных моделях, так и в иностранных, как в новых, так и в старых

Но важно, что все устройства, которые на нем работают, не отличаются высокой стоимостью, как и сам хладагент. Важный недостаток фреона – он разрушает озоновый слой

Составляющие элементы жидкости при утечке улетучиваются сразу, равномерно распределяясь.

Хладон R410A

Данная охлаждающая жидкость является производной от двух других: R32 и R125 в равном соотношении. Это современный хладагент, экологически безопасный и безвредный для озонового слоя. Он может использоваться при большем давлении, что способно увеличивать КПД устройства. Фреон данной категории экономичен в плане сохранения электроэнергии.

Хладон R407C

Включает в себя охлаждающие жидкости R32, R125 и R134a в разных соотношениях. Для озонового слоя этот хладон так же безвреден. Сфера применения: мультизональные и промышленные системы. Главное его отличие от других фреонов – он не состоит из изотопов, в результате чего сначала улетучиваются легкие элементы. Таким образом, тяжелые компоненты остаются в системе, что не позволяет выполнять частичную дозаправку. Сначала требуется убрать лишнюю жидкость, а затем уже заправить прибор полностью.

Рекомендуется приобретать исключительно качественный хладагент, даже если он дорогой. Это тот случай, когда попытка сэкономить совершенно точно не оправдана. Заправлять кондиционер желательно два раза в год. Делая все правильно, заправляя качественной охлаждающей жидкостью, вы гарантируете бесперебойную работу пробора. Если заправка и ремонт кондиционеров выполняется своевременно и проводится квалифицированно, это значительно увеличивает срок его службы.

Простая схема автомобильного кондиционера

В настоящее время есть куча разновидностей управления автомобильным кондиционером, >которые основаны на всякие датчики- датчик температуры салона, датчик температуры на улице и т.д.

Такие устройства называют АК с климат контролем.

По АК схем очень много, но я решил представить из них на мой взгляд самую простую схему включения компрессора кондиционера и показать как включается вентилятор охлаждения.

Рассмотрим схему:

Представляю самую простую схему кондиционера для автомобиля. Принцип работы устройства представлена ниже.

Что бы запустить систему автомобильного вентилятора просто включаем вентилятор отопителя салона с кнопкой 2. После включения вентилятора, на кнопке кондиционера, т.

е 3, появляется 14вольт, нажимаем эту кнопку и напряжение доходит до аварийного датчика давления- кнопка 4.

Если давление в кондиционере превышает 18бар, то датчик аварийного давления закроет цепь и кондиционер отключается, так как напряжение не дойдет до него.

Датчик может разомкнутся если есть проблемы с работой датчика, или если в системе не хватает давления для его включения.

Если все в порядке, питание приходит на управление реле включения электромагнита компрессора(в схеме-6), после срабатывания реле, с предохранителя на 20Ампер(11) питание идет на электромагнит компрессора(в схеме-7).

Теперь рассмотрим датчик высокого давления(в схеме-8). Такой датчик нужен для избежания неприятностей от избыточного давления в системе А. К.. Этот датчик включается, если в системе давление превышаете 15бар.

Вот именно так работает самая простая схема для включения системы автомобильного кондиционера.

А теперь давайте рассмотреть схему с кломат-контролем. В таких схемах установленные специальные датчики температуры салона и улицы. Датчики работают так- если в окружающей среде температура ниже 5 градуса по Цельсию, то вентилятор отключается.

Но вот кондиционер обязательно зимой нужно включить в 2 раза в месяц, и пусть это будет всего 15-20 минут.

Рекомендуем: Туго крутится руль с гидроусилителем — в чем дело?

По этому владельцы автомобилей с такой системой управления приходится искать тепленькое место для своего авто, либо феном греть датчик температуры окружающей среды, во основном такие датчики установлены спереди, между передним радиатором и бампером.

Датчики давления тоже бывают разные, например на автомобилях Renault часто встречаются датчики с тремя выводами, которые не замыкают провод как показано на выше приведенной схеме, а меняют свое сопротивление в зависимости от изменения давления в системе кондиционера.

На автомобилях Peugeot вентилятор охлаждения радиатора кондиционера включается сразу, вместе с компрессором, у них две скорости. Когда давление поднимается к критическому, вентилятор крутится быстрее.

На некоторых моделях Mercedes и BMW, встречались датчики высокого давления, которые в зависимости от давления меняли сопротивление, и вентилятор охлаждения в зависимости от сопротивления датчика набирал обороты (немцы молодцы, интересно придумали, но вентиляторы эти не надежные и цена на них не маленькая, например BMW X5 — вентилятор стоил 500у.е. в 2008 году).

Если вы купили себе новый автомобиль с кондиционером, следует его включить, и проверить. И так муфта на компрессоре срабатывает и компрессор начинает вращаться, но холода не чувствуется, это значит он не исправлен!Выключайте устройства и направляйтесь к специалисту по ремонту АК.

Неисправности

В процессе заправки стоит следить не только за количеством фреона, но и проверять устройство на наличие основных неисправностей.

Одной из наиболее часто встречающихся неполадок в работе кондиционера является негерметичность системы. Она приводит к утечке фреона из конденсатора. Т.к. на конденсатор большое влияние имеют посторонние объекты (пыль, влага, камни, грязь), именно здесь чаще всего можно наблюдать повреждения.

В устройство часто попадает влага, вода, воздух. их скопление приводит к поломке всей сплит – системы.

Некачественный и неверно заправленный фреон также приводит к появлению неисправностей. При заправке стоит приобретать только рекомендуемый фирмой – производителем фреон и заправлять кондиционер строго в соответствии с инструкцией.

Неправильная заправка может привести к повреждению компрессора. При повышенном давлении могут быть повреждены его клапаны.

Редкое использование прибора. Если устройство работает нерегулярно, работа его нестабильна, это приводит к застою фреона и дальнейшей его утечке. Следует пользоваться кондиционером постоянно, без длительных перерывов.

Заправка кондиционера своими руками

Перед тем, как приступить к проведению процедуры, нужно обязательно провести диагностику системы. Поэтому рассмотрим порядок проверки кондиционера на работоспособность.

Под капотом машины ищем 2 сервисных порта и компрессор (последний почти всегда расположен около ремня привода допоборудования, где вращение передается на шкив компрессора).
Вначале следует открутить колпачки найденных портов и присоединить систему для заправки, на которой установлен манометр.
Затем по очереди нужно открывать порты высокого и низкого давления, следя за значением тестера – если давление обнаружено в каждом из портов, значит, серьезных повреждений нет и хладагент в устройстве присутствует.
Далее включаем зажигание, систему охлаждения и следим за тем, как она себя поведет (особое внимание следует уделить компрессору). Обязательно следим за изменением уровня давления.
При запуске муфты кондиционера происходят следующие изменения – значение высокого давления возрастает, а значение низкого, наоборот, снижается

Причем в контуре высокого давления значение должно превышать 12 бар, если оно ниже – значит, фреона в системе слишком мало.
Недостаток хладагента также можно установить следующим образом – необходимо дотронуться до трубки контура низкого давления (самая толстая). Нагретая трубка скажет о недостаточном уровне фреона.

Низкий уровень фреона опасен двумя вещами.

Во-первых, в результате работы кондиционера в подобных условиях резко сокращается срок службы компрессора, который постоянно включен и все время пытается нагнать необходимый уровень давления, что без достаточного количества хладагента сделать невозможно.Компрессор быстро выходит из строя и ему требуется ремонт.

Во-вторых, двигатель испытывает непрерывную повышенную нагрузку, результатом которой также становится сокращение срока работы силового агрегата.

Как заправить кондиционер фреоном:

  1. Удалить весь старый хладагент из кондиционера.
  2. Произвести вакуумирование системы (убрать весь воздух и влагу). Операция проводится в течение 20-30 мин.
  3. Провести тестирование на герметичность, чтобы защитить себя от последующей утечки хладагента.
  4. Залить масло (требуется около 15 г). Можно добавить в масло специальный краситель, который в будущем даст возможность оперативно обнаружить утечку.
  5. Заправить кондиционер хладагентом.

После того, как ты заправил кондиционер, необходимо включить зажигание и пустить мотор работать на оборотах 2,5-3 тыс. в минуту. При этом нужно постоянно следить за работой автокондиционера.

Заправка прошла успешно, если:

  • Высокое давление равно 15-18 бар, низкое – 2.
  • Толстая трубка (контура низкого давления) холодная.
  • В салон поступает охлажденный воздух, а компрессор не работает постоянно.

Рабочее тело

Рабочее тело (холодильный агент, хладон) — это «кровь» любой системы кондиционирования, благодаря специфическим особенностям и термодинамическим характеристикам которой и возможен теплообмен. Его в кондиционерах чаще всего обеспечивают фреоны разных марок.

  1. Фреон R-410 А не содержит хлора и поэтому безвреден. Однако он имеет ряд особенностей, усложняющих заправку и техническое обслуживание систем кондиционирования.
  2. Фреон R-22 использовался в климатической технике прошлых лет выпуска. Он экологически вреден, поэтому с появлением озонобезопасных марок в новых моделях данный хладон практически не применяется.
  3. Фреон R-407C – это смесь нескольких хладагентов, обеспечивающих стабилизацию давления в герметичном контуре, хорошую производительность и пожарную безопасность.

Причины утечки

Причин утечки фреона несколько.

К ним относятся:

  • Ошибки при установке. Медные трубки, применяемые для циркуляции хладагента, развальцовываются во время установки конструкции.
  • При транспортировке. Во время перевозки количество хладона может немного уменьшиться. То же происходит при демонтаже и повторном монтаже.
  • Появление зазоров между соединительными элементами.

Пользователю не сложно определить самостоятельно, что в агрегате произошел сбой.

Признаками являются:

  • Слабое охлаждение или нагревание воздуха;
  • Непроизвольное отключение датчика компрессора, служащего для защиты;
  • Образование на деталях масла и запах гари, когда прибор включается;
  • Темная теплоизоляция на компрессоре;
  • Сгоревшее изоляционное покрытие около капиллярной трубки;
  • Образование льда на патрубках блока, расположенного снаружи.

Своевременно обнаруженная утечка поможет избежать выхода из строя прибора и денежных затрат.

В результате длительной утечки возникают следующие проблемы:

  • Перегрев компрессора. В связи с недостаточным количеством фреона, компрессор будет постоянно перегреваться, и в результате сломается.
  • Поломка блоков и узлов. Детали связаны с компрессором.
  • Потеря масла. При образовании течи, масло выливается, что вредит конденсатору.
  • Проникновение влаги. Через щель в систему может попасть влага.

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

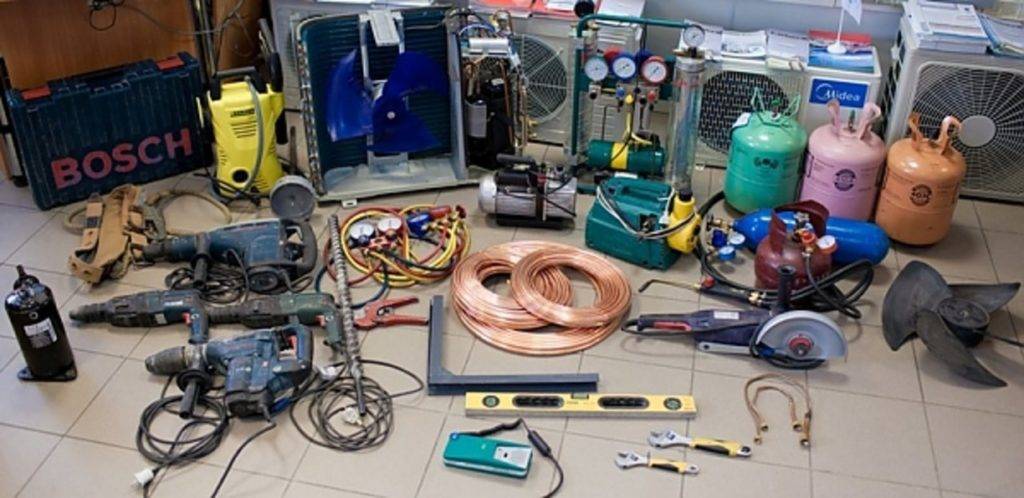

Инструменты для установки

  • Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
  • Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
  • Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
  • Труборез, с помощью которого осуществляется резка медных труб;
  • Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Материалы

Список материалов для установки сплита своими руками больше и включает в себя следующие  объекты:

  1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
  2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
  3. Дренажная трубка – спиралеобразный пластиковый шланг;
  4. Утеплитель для труб из каучука;
  5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
  6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
  7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

В заключение

Нет ничего сложного в проведении заправки автомобильного кондиционера. Это действительно можно произвести самостоятельно при наличии соответствующего оборудования и фреона. В Сети полно видео, где детально рассказано, в какой последовательности производится заправка, и указаны основные тонкости процесса. Стоит понимать, что в разных автомобилях применяются разные системы кондиционирования, поэтому сам процесс может слегка отличаться для разных машин. Но в целом он выглядит именно так, как описано выше.

Учитывая, что проводить заправку фреоном нужно каждый год на более-менее старых автомобилях (и даже на некоторых новых), в конечном итоге владелец машины сможет сэкономить немало денег, а купленное единожды оборудование окупит себя много раз.
