Преимущества и недостатки зависимой системы отопления
Преимущества:
- быстрая окупаемость;
- легкое и недорогое обслуживание.
Недостатки:
- отсутствие возможности регулировки температурного режима в помещениях;
- возможность использования только определенного оборудования системы, подходящего по требованиям станции (системы такого рода должны выдерживать высокое давление и гидравлические удары при запуске);
- требуется регулярное проведение мер по защите оборудования от жесткости солей, растворенных в теплоносителе, и кислородного воздействия, во избежание образования коррозии;
- перерасход потребляемых энергоресурсов.
Схемы отопления
Речь пойдёт о централизованном водяном отоплении. В общих чертах оно подразделяется на:
Тепловую сеть, состоящую из тепло генерационной установки или комплекса (индивидуальная или общественная котельная, ТЭЦ) и магистральных трубопроводов, распределяющих теплоноситель по микрорайону, между отдельными зданиями и их группами.
Систему тепло распределения, распределяющую тепло по отдельным домам, подъездам, квартирам и отопительным приборам.
Централизованное отопление может быть организовано по двум различным схемам:
Зависимая схема отопления
В схеме отопления, называемой зависимой, тепловая сеть и система теплораспределения сообщаются между собой. Жидкость поступает из сети непосредственно в дома и квартиры. То есть теплоноситель циркулирует от централизованной котельной до батареи в комнате и обратно. Плюс зависимой схемы — в её простоте и дешевизне. Минус: сложно (если вообще возможно) точно регулировать тепловой режимв отдельных зданиях. В результате — низкая экономичность. Ещё один недостаток: в отопительные приборы, трубы и стояки в доме поступает вода из магистралей, содержащая механические и минеральные загрязнения. Это сокращает срок службы домовой разводки.

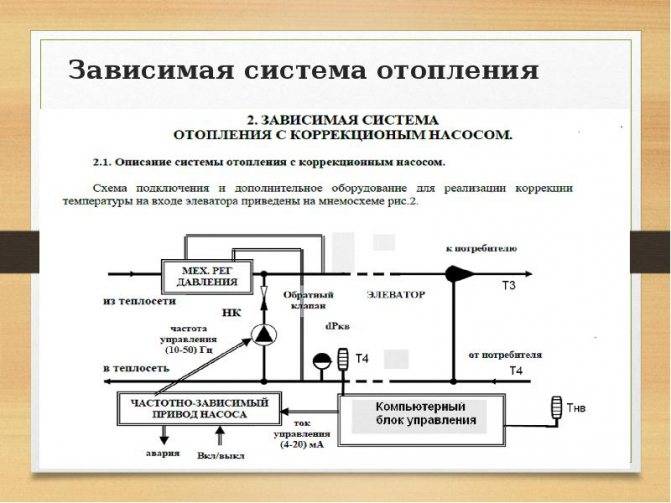

Зависимая схема отопления
Независимая схема отопления
При независимой схеме отопления центральная тепловая сеть и системы тепло распределения (их может быть много)гидравлически разделены. В тепловой сети нагревается первичный теплоноситель, затем он поступает в индивидуальные тепловые пункты потребителей. Там в теплообменнике от первичного теплоносителя происходит нагрев вторичного, циркулирующего по каждой из систем тепло распределения. Жидкость из магистрали не попадает в домовые системы, нагрев происходит путём теплопередачи. Плюсы независимой схемы: возможность точной и гибкой регулировки температуры в каждой из сетей тепло распределения; можно использовать теплоноситель разной температуры, химического состава и степени очистки в сети и домовых сетях. Как результат — независимая схема значительно (до 40%) экономичнее зависимой, обладает большей надёжностью, срок службы сетей тепло распределения выше. Недостаток один — она дороже в строительстве.
Независимая схема отопления
Какая схема лучше
Однозначного ответа на вопрос, какое присоединение системы отопления, зависимое или независимое, лучше — нет. В крупных сетях отоплениях, а также для отопления зданий выше 12 этажей применяют только независимые схемы. Это решение позволяет поддерживать необходимый уровень циркуляции теплоносителя и стабильный температурный режим во всех системах тепло распределения одновременно. Более высокие затраты на оборудование при условии значительной экономии топлива однозначно себя оправдывают при больших площадях обогрева.
Что касается небольших предприятий и посёлков, вопрос выбора схемы следует решать с учётом технических особенностей отопления. Только специалист может корректно оценить рациональность использования той или иной схемы в конкретных условиях. Чем больше общая площадь отопления, тем более оправданы затраты на устройство отопления по независимой схеме.

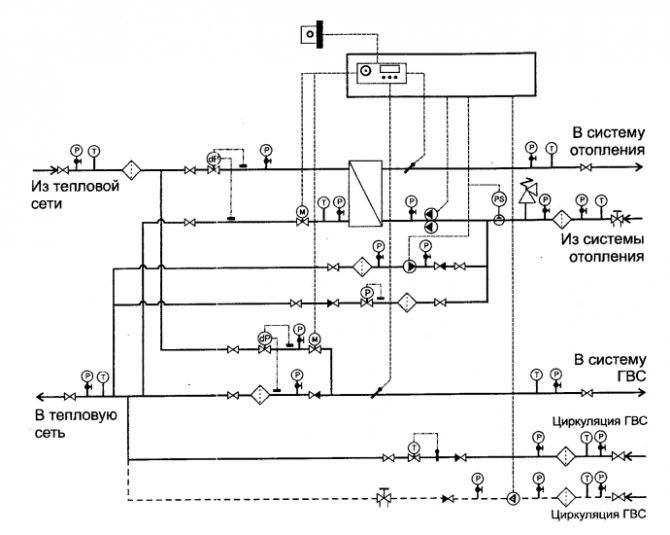

Схема индивидуального теплового пункта жилого здания. Теплообменник не один: от первичного теплоносителя нагревается не только вторичный теплоноситель, но и горячая вода для водоснабжения
Подавляющее большинство наших читателей проблема выбора зависимой или независимой схемы никогда не затронет: в городе это вопрос проектировщиков, а не жильцов. А в небольшом посёлке или деревне очень мало кому удаётся подключиться к центральному отоплению. Почти у всех отопление индивидуальное, с собственной топочной (котельной). И вот тут может иметь большое значение энергонезависимость системы отопления.
Зависимая система
Теплоноситель, протекающий вдоль магистралей, попадает прямо в жилище. Систему также называют открытой, так как подбор теплоносителя с целью обогрева здания (также для предоставления теплой воды) происходит из выводящего трубопровода (другое название приводящий). Данная схема популярна для зданий, рассчитанных на несколько семей и строений государственных учреждений, магазинов, банков, многих других сооружений.
Если температура теплоносителя внутри подающего трубопровода не достигла 95 градусов по Цельсию, его отправляют в отопительные аппараты. Когда температура достигает данный предел, но все равно остается менее 105 градусов по Цельсию, требуется вмешательство смесительного элеваторного узла. Его устанавливают на входе в коттедж, чтобы жидкость, газ или антифриз из радиаторов добавлять к горячему теплоносителю, дабы последний стал теплым, а не горячим.
Зависимая система функционирует на основе законов молекулярной физики и термодинамики. Антифриз или другой теплоноситель попадает наверх, из-за чего на выходе из котла отопления образуется высокое давление, параллельно с этим на входе теплогенератора создается незначительное разряжение. После этого жидкость стремится попасть в зону, где давление ниже. Эта система работает согласно естественной циркуляции теплоносителя.
Данную схему очень часто использовали в СССР. Зависимая система отопления функционирует исправно, бесперебойно. Ремонт, монтаж, материалы требуют небольших вложений. Нет необходимости в установке добавочных труб, используемых для подачи в помещение теплой воды.
Минусы:
- отбросы и мусор с трубопроводов оказываются внутри батареи;
- когда происходит ремонт или замена оборудования, нередко случаются перепады давления, гидроудары;
- теплоноситель нельзя назвать качественным, так как он проходит вдоль старых магистралей, которые чаще всего уже ржавые;
- качество воды или смеси антифризов влияет на термостатические вентили, они ломаются;
- регулировать температуру дома самостоятельно почти невозможно;
Виды зависимых систем
Однотрубная система идеально подходит частным домам. Данный контур является замкнутым. От нагревательного аппарата прокладывается трубопровод, а радиаторы присоединяют поочередно и далее отводят назад, к котлу.
Типовая однотрубная схема отопления
Бывает горизонтальная и вертикальная схема. Первая больше подходит для одноэтажных домов, ее проводят снизу и сверху пола, батареи устанавливают на одном уровне. В вертикальной же от котла разводка перемещается наверх и уже там распределяется по батареям. После охлаждения спускается.
Система не требует для монтажа много комплектующих, просто прокладывается, не приносит проблем в процессе эксплуатации и стоит недорого. Она идеально подходит для небольших дачных домиков, установить ее можно без помощи профессионалов. К минусам относят тот факт, что радиаторы, которые находятся ближе к нагревательному прибору(котлу), нагреваются больше и быстрее, чем стоящие поодаль.
Ленинградка — одна из самых популярных систем, придуманная еще в советское время система. В ней все нагревательные аппараты складываются в единую схему, по которой свободно перемещается теплоноситель. Нагревает воду или смесь антифризов специальный котел, радиаторы обыкновенно подключают вдоль стен, преимущественно рядом с окнами. У “Ленинградки” очень низкая стоимость, легкий монтаж и хороший уровень производительности, но она требует балансировки в процессе эксплуатации.
Паук — система не так давно считалась устаревшей, но все равно остается популярной из-за своей низкой стоимости. Нет нужды устанавливать вертикальную разводку по периметру всего дома, но при этом комнаты все равно прогреваются равномерно. Главное преимущество «Паука» — система не находится в зависимости от электрогенератора. При эксплуатации очень легко регулируется. Монтаж такого рода системы затруднительна. Ее нужно устанавливать только на чердаке, в связи с чем возрастают затраты на дополнительное утепление. Нельзя использовать антифриз в такой системе из-за его испарения внутри расширительной емкости. Подобная система портит интерьер, устанавливать ее дозволено лишь людям с определенным умениями из-за сложного этапа проектирования.
Зависимость от электричества
А теперь вернемся к энергозависимости. Когда для функционирования отопительной системы нужна электроэнергия, а когда без нее можно обойтись?
Твердотопливные котлы
Каноническое решение — обычный стальной или чугунный котел с водяной рубашкой в топке и механической регулировкой поддувала с помощью термостата. Этот агрегат полностью энергонезависим.
На фото — классический котел на твердом топливе.
Однако у такой конструкции есть важный недостаток: котел требует частой загрузки топлива. Сделать отопление по возможности независимым от человека позволяют три технических решения:
- Бункер и транспортерная лента, по мере прогорания топлива подающая новые порции опилок или пеллет. Электричество необходимо как минимум для работы транспортера.
- Твердотопливный пиролизный котел разделяет горение на две стадии: пиролиз дров при ограниченном притоке кислорода и сжигание полученного газа. При этом камера сгорания газа расположена ниже камеры пиролиза. Движение продуктов сгорания против вектора естественной тяги требует работы электрического вентилятора.
- Котел верхнего горения способен работать на одной закладке угля до пяти суток. Тлеет только верхний слой топлива; воздух к нему подается сверху вниз, а зола уносится потоком горячих продуктов сгорания. Циркуляция воздуха обеспечивается… правильно, электрическим вентилятором.
Энергонезависимые газовые котлы отопления используют ручной розжиг с помощью пьезоэлемента и регулировку пламени механическим термостатом. Когда основная горелка гасится при высокой температуре теплоносителя, продолжает работать пилотная.
Напольный газовый котел с пьезорозжигом.
Котлы с электронным розжигом останавливают подачу газа в простое полностью. Как только теплоноситель остынет ниже критической температуры, разряд поджигает основную горелку, и нагрев возобновляется. Кроме того, электричеством часто приводится в движение наддувный вентилятор, подающий воздух к горелке.
Какая схема лучше? Если у вас часты перебои с электроэнергией, более уместным будет энергонезависимый газовый котел отопления. Именно потому, что он способен обходиться без электричества в принципе. С другой стороны, эти устройства менее экономичны: на поддержание пилотного пламени уходит до 20% всего потребляемого газа.
Еще одна полезная особенность, которой лишены газовые энергонезависимые котлы отопления — возможность контроля погоды и управления по внешнему термостату, снимающему температуру, к примеру, в удаленной комнате. О программировании температурного режима на день или неделю речь, разумеется, тоже не идет.
Полезно: на случай, если у вас часты кратковременные отключения отопления, поможет простая инструкция. Подключите котел через ИБП с емким аккумулятором.
Здесь все просто: соляровые котлы ПОЛНОСТЬЮ идентичны газовым котлам с электронным розжигом. Различаются лишь горелки. Собственно, производится масса двухтопливных установок.
Понятно, что без наддувного вентилятора и электронного розжига устройства просто не смогут работать.
Нет правил без исключений. Отопитель независимый бытовой ОБ1 0010 снабжен собственным генератором и обходится без внешнего питания, вырабатывая электричество для вентилятора самостоятельно.
Схемы отопления
Речь пойдёт о централизованном водяном отоплении. В общих чертах оно подразделяется на:
Тепловую сеть, состоящую из тепло генерационной установки или комплекса (индивидуальная или общественная котельная, ТЭЦ) и магистральных трубопроводов, распределяющих теплоноситель по микрорайону, между отдельными зданиями и их группами.
Систему тепло распределения, распределяющую тепло по отдельным домам, подъездам, квартирам и отопительным приборам.
Централизованное отопление может быть организовано по двум различным схемам:
Зависимая схема отопления
В схеме отопления, называемой зависимой, тепловая сеть и система теплораспределения сообщаются между собой. Жидкость поступает из сети непосредственно в дома и квартиры. То есть теплоноситель циркулирует от централизованной котельной до батареи в комнате и обратно. Плюс зависимой схемы — в её простоте и дешевизне. Минус: сложно (если вообще возможно) точно регулировать тепловой режимв отдельных зданиях. В результате — низкая экономичность. Ещё один недостаток: в отопительные приборы, трубы и стояки в доме поступает вода из магистралей, содержащая механические и минеральные загрязнения. Это сокращает срок службы домовой разводки.
Зависимая схема отопления
Независимая схема отопления
При независимой схеме отопления центральная тепловая сеть и системы тепло распределения (их может быть много)гидравлически разделены. В тепловой сети нагревается первичный теплоноситель, затем он поступает в индивидуальные тепловые пункты потребителей. Там в теплообменнике от первичного теплоносителя происходит нагрев вторичного, циркулирующего по каждой из систем тепло распределения. Жидкость из магистрали не попадает в домовые системы, нагрев происходит путём теплопередачи. Плюсы независимой схемы: возможность точной и гибкой регулировки температуры в каждой из сетей тепло распределения; можно использовать теплоноситель разной температуры, химического состава и степени очистки в сети и домовых сетях. Как результат — независимая схема значительно (до 40%) экономичнее зависимой, обладает большей надёжностью, срок службы сетей тепло распределения выше. Недостаток один — она дороже в строительстве.
Независимая схема отопления
Какая схема лучше
Однозначного ответа на вопрос, какое присоединение системы отопления, зависимое или независимое, лучше — нет. В крупных сетях отоплениях, а также для отопления зданий выше 12 этажей применяют только независимые схемы. Это решение позволяет поддерживать необходимый уровень циркуляции теплоносителя и стабильный температурный режим во всех системах тепло распределения одновременно. Более высокие затраты на оборудование при условии значительной экономии топлива однозначно себя оправдывают при больших площадях обогрева.
Что касается небольших предприятий и посёлков, вопрос выбора схемы следует решать с учётом технических особенностей отопления. Только специалист может корректно оценить рациональность использования той или иной схемы в конкретных условиях. Чем больше общая площадь отопления, тем более оправданы затраты на устройство отопления по независимой схеме.
Схема индивидуального теплового пункта жилого здания. Теплообменник не один: от первичного теплоносителя нагревается не только вторичный теплоноситель, но и горячая вода для водоснабжения
Подавляющее большинство наших читателей проблема выбора зависимой или независимой схемы никогда не затронет: в городе это вопрос проектировщиков, а не жильцов. А в небольшом посёлке или деревне очень мало кому удаётся подключиться к центральному отоплению. Почти у всех отопление индивидуальное, с собственной топочной (котельной). И вот тут может иметь большое значение энергонезависимость системы отопления.
Какая схема теплоснабжения лучше
Если в доме наблюдаются частые перебои с электроэнергией, предпочтительнее установить энергонезависимый газовый отопительный котел, поскольку им можно пользоваться и без электроэнергии. Но нельзя не отметить, что экономичностью эти приборы не отличаются: чтобы поддерживать пилотное пламя, затрачивается около 20% потребляемого объема газа.
Имеется еще один недостаток у газовых энергонезависимых отопительных котлов – у них отсутствует возможность контролировать погоду и управлять агрегатом по внешнему термостату, который определяет температурный режим, например, в самой удаленной комнате. Соответственно, отсутствует возможность программировать температуру на длительный период, например, на две недели.
Когда нужно сделать выбор, какая лучше зависимая и независимая система отопления, следует отметить, что первая из них на сегодняшний день стала невостребованной. Одновременно надо сказать, что в современном строительстве применяется исключительно независимая схема присоединения системы отопления, несмотря на значительные финансовые расходы. Сейчас повсеместно переходят на независимое теплоснабжение. В ряде случаев задействуют комбинированную схему подсоединения теплового пункта, используя зависимую и независимую системы.
О видах систем отопления подробно на видео:
Варианты подключений независимое отопление
В настоящее время есть две основные схемы подсоединения:
- зависимая – считается самой простой, поэтому чаще всего и применяется;
- независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.
Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.
Отопитель независимый бытовой ОБ1 0010 на дизельном топливе
Зависимый метод подсоединения независимое отопление
Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.
Как выглядит зависимая схема отопления
| Достоинства | Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время:
|
| Недостатки | Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить:
|
Методы подсоединения:
- прямое подключение;
- с элеватором;
- с установкой насоса отопления на перемычке;
- с монтированием насоса на подаче или обратке;
- комбинированный вариант – элеватор и насос.
Независимая система отопления многоквартирного дома
Независимый способ подключения независимое отопление
Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.
В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.
- Принцип работы следующий:
- подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
- обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
- в данном случае смешивания воды не происходит.
- Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы.
Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время. - Сфера применения данного способа подключения довольно широкая.К примеру, она используется:
- для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;
- на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.
Есть одно условие – давление в обратке должно быть более 0,6 МПа.
- Достоинства метода:
- инструкция разрешает проводить регулировку температуры;
- большой энергосберегающий эффект.
- Недостатки:
- высокая цена;
- сложность ремонтных и обслуживающих работ.
Сравнение схем независимое отопление
- У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
- Независимая схема дает возможность:
- проводить регулировку температуры теплоносителя;
- повышать экономичность использования, доводя этот уровень до 40%;
- в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
- можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.
На фото – независимая схема позволяет регулировать температуру теплоносителя
Зависимая и независимая система отопления – сравнение
Преимущество зависимой схемы присоединения отопления в том, что стоимость ее реализации недорогая. Дело в том, что при небольшой площади дома элеваторный узел системы отопления для него можно смонтировать самостоятельно, используя для этого обычную запорную арматуру. Дороже всего обойдется изготовление сопла, от его диаметра зависит тепловая мощность элеватора.
Достоинства, которые имеет независимая схема теплоснабжения:
- она позволяет более гибко регулировать температуру теплоносителя для отопления. Для этого достаточно будет уменьшить поступление теплоносителя через теплообменник и в результате температура воздуха в доме понизится. Можно также прижать задвижки в элеваторном узле и тем самым убрать перепад. Подобная схема элеваторного узла отопления позволит избежать многих проблем. Но для данных элементов подобная ситуация считается нештатной, поскольку возможно падение щечек и остановка циркуляции. Если система независимая, производительность регулируется просто – при помощи циркуляционного насоса;
- экономичность является следствием наличия гибкой настройки отопления в зависимости от нужд жильцов. В зависимой системе этот показатель находится на уровне не более 40%;
- независимая система теплоснабжения позволяет использовать в качестве теплоносителя воду, очищенную от примесей, или незамерзающие жидкости (подробнее: “Незамерзающая жидкость для систем отопления – делаем правильный выбор”). Нагреть питьевую воду для ГВС не трудно. В свою очередь при наличии зависимой системы потребители вынуждены применять воду с большими загрязнениями – песком, окалиной и минеральными солями.
Особенности работы
Переход к закрытым система требует финансовых вложений, однако в будущем эти вложения окупаются. Решение о переходе принимается в подавляющем числе компаний, оказывающих населению услуги по теплоснабжению. Организация работы теплоснабжения строится различными способами, может присутствовать или отсутствовать зависимость от электрической энергии.
В качестве теплового генератора может применяться стальной или чугунный котел, работающий на твердом топливе. Постоянная загрузка горючего материала становится весомым недостатком, однако по сравнению потери температуры при отключении электричества это не кажется серьёзной проблемой.
Для обеспечения независимого отопления в частном доме помогут такие технические решения:
- бункер и транспортная лента (подача дров или опилок, минус — для работы ленты нужна электроэнергия);
- пиролизный котел (на первом этапе сжигается твердое топливо, на втором — полученный газ);
- котел верхнего горения (способен работать порядка 5 суток на одной закладке, для работы требуется вентилятор).
Автоматизировать систему отопления этими способами невозможно без использования электрической энергии. Альтернативой становятся газовые котлы, оснащённые механическим термостатом. При потере температуры возобновляется подача газа и нагрев теплоносителя.
Преимущество независимой схемы отопления перед открытой понятно, но в организации такой системы есть нюансы. Варианты создания теплоснабжения по закрытой модели характеризуются разнообразием. Универсального решения не существует, для каждого конкретного случая практикуется особый подходы, выбрать подходящий вариант помогут консультации профессионалов.
