Формула Герсеванова для расчета отказа свай

Технология устройства свай

С предприятий строительной индустрии или с баз комплектации строительных организаций деревянные и железобетонные, шпунтовые и стальные трубы доставляют в подготовленном виде к месту работ.

Термин используется для обозначения определения глубины залегания, на которой возникает трудность с твердостью грунта. Существует расчетные и практические отказы, что они обозначают видно по самому понятию.

при забивке – это уровень погружения в процессе забивки и вдавливания.

Исходя их практики, это можно пояснить тем, что дальше стержень уже не продвигается из-за твердости грунта.

Рекомендуем прочесть: Претензия на возврат товара несоответствующего заказу юридические лица

измеряется в миллиметрах.

Какие ошибки могут возникнуть при монтаже свай

При самостоятельном монтаже свай могут возникнуть серьёзные ошибки. Чтобы не допустить этого следует разобраться, где могут возникнуть проблемы.

Первое на что требует обратить внимание – неправильное расположение. Необходимо, чтобы установка произошла конкретно по намеченной линии схемы размещения фундамента. То есть, сваи могут быть расположены не по прямой, а отклонены влево или вправо от оси

Неправильное размещение может привести к неравномерному распределению нагрузки и дальнейшему проседанию или перекосов здания. Следующая ошибка – это отклонение вертикального положения монтируемой конструкции. Если стержень накренился даже на маленький угол относительно вертикальной оси, то это грубое нарушение. Такую ошибку исправить при дальнейшем погружении невозможно.Вертикальность расположения конструкции необходимо контролировать постоянно, начиная с первого этапа и до точки упора

То есть, сваи могут быть расположены не по прямой, а отклонены влево или вправо от оси. Неправильное размещение может привести к неравномерному распределению нагрузки и дальнейшему проседанию или перекосов здания. Следующая ошибка – это отклонение вертикального положения монтируемой конструкции. Если стержень накренился даже на маленький угол относительно вертикальной оси, то это грубое нарушение. Такую ошибку исправить при дальнейшем погружении невозможно.Вертикальность расположения конструкции необходимо контролировать постоянно, начиная с первого этапа и до точки упора.

Самостоятельный монтаж сваи

Допустимое отклонение сваи по вертикали до 2 градусов. В ином случае ошибка размещения приведёт к шаткости конструкции, что вызовет потерю её жёсткости.

  • Часто допускаются ошибки при выравнивании горизонтально уровня стержней. Некоторые, упрощая себе работу, выравнивают горизонталь способом выкручивания столбов. Правильно это делать, обрезая лишнюю длину с помощью болгарки. При выкручивании сваи, теряется степень жёсткости. Это чревато проседанием конструкции, неустойчивости и шаткости.
  • Если столбы не погружены на необходимую глубину, то это тоже влечёт за собой грубейшую ошибку. Правильно установленная свая, это когда её основание упирается та почву повышенной плотности. Именно это обеспечивает конструкцию высокой жёсткостью и повышает её несущую способность.
  • Следующая ошибка, отказ от бетонирования столбов. В этом случае произойдёт скопление влаги в его полости, что повлечёт к возникновению ржавчины и разрушению конструкции.
  • Размещение свай по отношению друг от друга на расстоянии более трёх метров также является грубейшей ошибкой.

Залог погружения

Смотреть что такое «Залог погружения» в других словарях:

ЗАЛОГ (в свайной бойке) — непрерывный ряд следующих один за другим ударов бабы, после к рых отмечается глубина погружения сваи. Число ударов в З. от 10 до 20, а иногда и больше. Технический железнодорожный словарь. М.: Государственное транспортное железнодорожное… … Технический железнодорожный словарь

ВОДА — , один из первоэлементов тварного мира. В ветхозаветной религии и христианстве (как, впрочем, и в остальных традиц. религиях) В. наделяется богатой символикой и широко используется в литургической практике. В древних… … Православная энциклопедия

ГОСТ 19912-81: Грунты. Метод полевого испытания динамическим зондированием — Терминология ГОСТ 19912 81: Грунты. Метод полевого испытания динамическим зондированием оригинал документа: Динамическое зондирование Процесс погружения зонда в грунт под действием ударной нагрузки (ударное зондирование) или ударно вибрационной… … Словарь-справочник терминов нормативно-технической документации

Тошнота (роман) — Стиль этой статьи неэнциклопедичен или нарушает нормы русского языка. Статью следует исправить согласно стилистическим правилам Википедии … Википедия

Копер (орудие или машина) — орудие или машина для забивки в землю свай, или, вообще, для производства ряда ударов на предмет. Главную рабочую часть К. для забивки свай составляет баба, которую заставляют падать с известной высоты на голову забиваемой сваи. В ручном К. баба… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Список серий телесериала «Возвращение Мухтара» — Ниже приведён полный список и описание всех серий телесериала «Возвращение Мухтара». В данный момент идёт трансляция 8 сезона сериала. Серии, где герои уходят из сериала, помечены жёлтым цветом. Содержание 1 Список серий 1.1 1 сезон (2004) … Википедия

Кардиопротезный психопатологический синдром — Кардиопротезный психопатологический синдром … Википедия

ТАИНСТВА ЦЕРКОВНЫЕ И БИБЛИЯ — Слово «таинство», или точнее «тайна» (евр. сод; арам. раз), употребляется в ВЗ для обозначения промыслительных деяний Божьих, к–рые открыты пророкам (Ам 3:7; Дан 2:28). В аналогичном значении слово «тайна» (греч. must»riun) встречается и в… … Библиологический словарь

Фурсенко, Сергей — Бывший президент Российского футбольного союза Бывший президент Российского футбольного союза, занимал эту должность с февраля 2010 по июль 2012 года. Ранее президент Национальной медиа группы с октября 2008 по февраль 2010 года, генеральный… … Энциклопедия ньюсмейкеров

Размеры свай разного вида

Помимо геологических условий и конструктивных особенностей возводимых зданий глубина заложения свайного основания зависит и от типа опор.

Винтовые

Винтовые сваи

Для определения параметров опор оснований под легкие постройки небольших размеров иногда достаточно поверхностного анализа на участке. Если в самом низком месте строительной площадки на глубине до 50 см встречается глинистый или песчаный грунт повышенной плотности, то длина винтовых свай должна быть не менее 2 м. В других условиях производят расчет, учитывая уровень промерзания почвы.

К примеру, для строительства различных объектов в Подмосковье чаще всего используют винтовые сваи длиной 2-3 м. Конструктивные элементы небольшого диаметра востребованы при возведении заборов и беседок, а аналогичные изделия значительного сечения применяют для сооружения частного дома в несколько этажей.

Буронабивные

Они заливаются в предварительно подготовленные скважины, количество и расположение которых определяется проектом здания и технической документацией. Глубина бурения зависит от вида опор, которые могут быть без уширения, с корневидным основанием или уширенной пятой. При выборе конструкции определенного вида учитывают характеристики почвы и воздействующие на фундамент нагрузки.

Буронабивные сваи

Длина буронабивной сваи в грунте должна составлять не менее 3 м от подошвы ростверка или поверхности земли. Если используют конструкции без уширения, то их заглубляют в опорный пласт минимум на 1 м. Погружение опор в связный грунт с уширенной пятой не может быть менее 2 м или величины ее диаметра. Если строительство проводится на участках с погребенным слоем торфа, то конец свай располагают на 2 м ниже.

Диаметр стволов буронабивных опор определяется их длиной и высотой дома, и составляет:

  • для конструкций до 10 м — 400 мм;
  • для сооружений до 15 м — 500 мм.

Прочность свай размером от 15 до 30 м обеспечивается за счет стволов диаметром 600 мм.

Забивные

В зависимости от вида используемых материалов забивные сваи бывают деревянными, металлическими или железобетонными. Конструкции из дерева или металла перед погружением обрабатывают защитными составами. Посмотрите видео, как монтируют забивные сваи.

Минимальная длина железобетонных опор не превышает:

  • для полых — 4 м;
  • для сплошных — 3 м.

Стандартный размер может составлять от 3 до 16 м. Если глубина установки железобетонных опор предполагает значительное расстояние от поверхности до точки опоры, то используют составные сваи и комбинированный способ монтажа.

Как влияет глубина заложения фундамента на несущую способность оснований

Эскиз неравномерного поднятия дна котлована из-за неправильного расчета несущей способности основания

Почему глубоко погруженные основания менее склонны к разрушениям, чем мелкозаглубленные? Ведь мелкие основания нужно обязательно укреплять, подбирать оптимальную конструкцию свай и делать сложные расчеты. Причина здесь кроется в характере поведения грунтов на различных глубинах.

Так для песчаных оснований увеличение глубины погружения фундамента ведет за собой снижение осадки, а вот несущая способность резко увеличивается. Аналогичная ситуация наблюдается с любыми иными почвами, в составе которых есть песок в больших количествах.

Поэтому в зависимости от глубины заложения, различают мелкие и глубокие основания. Понятно, что для каждого типа приходится использовать свои строительные материалы и технику, но при этом надежность конструкций отличается в несколько раз.

Как происходит деформация песчаных грунтов под подошвой фундаментов мелкого заглубления? Сначала происходит укрупнение почвы под подошвой, затем она клиньями поднимается по разные стороны конструкции и формирует свободную полость под подошвой. Поэтому даже незначительные сдвиги и подвижки почвы, повлекут за собой частичное разрушение несущих конструкций. Часто наблюдаются сдвиги и провалы.

А вот фундаменты глубокого заложения разрушить значительно сложнее. Смещение почвы будет практически полностью нейтрализовано вертикальным перемещением почвы по сторонам поверхности основания, и в данном случае могут быть только локальные уплотнения почвы. Разрушение фундамента в третьей фазе деформации почвы имеет спокойный характер. Зависимость глубины фундамента от осадки на глинистых почвах практически не проявляется.

Таким образом, несущая способность оснований – это важный показатель состояния грунтов и пренебрегать им нельзя. Если правильно сделать расчет и учесть все факторы, то уже по готовому результату можно подобрать не только оптимальные размеры и форму будущего фундамента, но и обнаружить скрытые проблемы в уже существующем. И в дальнейшем оперативно принять меры по срочному ремонту или усилению конструкций, чтобы они не деформировались от внешнего воздействия.

Услуги нашей компании

Шпунтовые сваи

Шпунт Ларсена – это профиль из металла, сформированный в виде жёлоба, имеющего на боковых стенках закруглённые края.

Забивные сваи

Для строительства свайных фундаментов сегодня применяют забивные сваи из различных материалов.. .

Отказ свай при забивке

Свайные основания все чаще находят применение в различных отраслях строительства. Практическая ценность и эффективность такого фундамента позволяет достигать отличных результатов в реализации проекта. При этом, прочность и качество основания напрямую зависят от правильного выполнения расчетов и всех этапов производства работ.

В свайном строительстве существует много определений и свойственных характеристик. Отказ сваи при забивке это важный момент, которые играет особую роль для возведения основания необходимой прочности.

Залог погружения

Смотреть что такое «Залог погружения» в других словарях:

ЗАЛОГ (в свайной бойке) — непрерывный ряд следующих один за другим ударов бабы, после к рых отмечается глубина погружения сваи. Число ударов в З. от 10 до 20, а иногда и больше. Технический железнодорожный словарь. М.: Государственное транспортное железнодорожное… … Технический железнодорожный словарь

ВОДА — , один из первоэлементов тварного мира. В ветхозаветной религии и христианстве (как, впрочем, и в остальных традиц. религиях) В. наделяется богатой символикой и широко используется в литургической практике. В древних… … Православная энциклопедия

ГОСТ 19912-81: Грунты. Метод полевого испытания динамическим зондированием — Терминология ГОСТ 19912 81: Грунты. Метод полевого испытания динамическим зондированием оригинал документа: Динамическое зондирование Процесс погружения зонда в грунт под действием ударной нагрузки (ударное зондирование) или ударно вибрационной… … Словарь-справочник терминов нормативно-технической документации

Тошнота (роман) — Стиль этой статьи неэнциклопедичен или нарушает нормы русского языка. Статью следует исправить согласно стилистическим правилам Википедии … Википедия

Копер (орудие или машина) — орудие или машина для забивки в землю свай, или, вообще, для производства ряда ударов на предмет. Главную рабочую часть К. для забивки свай составляет баба, которую заставляют падать с известной высоты на голову забиваемой сваи. В ручном К. баба… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Список серий телесериала «Возвращение Мухтара» — Ниже приведён полный список и описание всех серий телесериала «Возвращение Мухтара». В данный момент идёт трансляция 8 сезона сериала. Серии, где герои уходят из сериала, помечены жёлтым цветом. Содержание 1 Список серий 1.1 1 сезон (2004) … Википедия

Кардиопротезный психопатологический синдром — Кардиопротезный психопатологический синдром … Википедия

ТАИНСТВА ЦЕРКОВНЫЕ И БИБЛИЯ — Слово «таинство», или точнее «тайна» (евр. сод; арам. раз), употребляется в ВЗ для обозначения промыслительных деяний Божьих, к–рые открыты пророкам (Ам 3:7; Дан 2:28). В аналогичном значении слово «тайна» (греч. must»riun) встречается и в… … Библиологический словарь

Фурсенко, Сергей — Бывший президент Российского футбольного союза Бывший президент Российского футбольного союза, занимал эту должность с февраля 2010 по июль 2012 года. Ранее президент Национальной медиа группы с октября 2008 по февраль 2010 года, генеральный… … Энциклопедия ньюсмейкеров

Пример исходных данных указываемых в проекте:

1. Марка сваи – С 70.30-6 (серия 1.011.1-10, выпуск 1) – 76 штук (6 из них пробные (контрольные) на которых будет проводится испытание динамической нагрузкой);2. Максимальный отказ свай – 2,22см (по расчету);3. Расчетный отказ принят при заглублении свай в грунт дизель-молотом С-996, весом ударной части молота 1,8т при свободном падении с высоты h=2,8м, через деревянные прокладки общей толщиной 10см, укладываемые на головы свай;4. Расчетная максимальная нагрузка на сваю от здания – 14,0 т;5. Расчетная нагрузка на сваю по грунту с учетом коэффициента надежности (1,4) – 17,24 т – это сколько свая должна выдерживать;6. Инженерно-геологический разрез с описанием;

7. Чертежи с отметками верха свай после забивки и срубки оголовков, план свайного поля, с указанием мест забивки контрольных свай (на которых будет проводится испытание).


Обычно на объект завозятся только контрольные сваи, потому что после проведения динамических испытаний указанная в проекте марка свай либо подтвердится, либо их придется менять на более длинные или менять сечение, а может быть наоборот. Место забивки испытываемых свай не должно совпадать с основными (рабочими) сваями, т.к. при испытании они могут либо провалиться, либо разрушится либо отказ будет больше максимального расчетного отказа и т.д. Используемое строительной организацией сваебойное оборудование должно соответствовать указанному в проекте, на основании которого рассчитан проектный отказ.

Если оборудование не соответствует указанному в проекте, проектная организация должна выполнить перерасчет отказа сваи для сваебойной установки которая будет применяться при испытании и забивке.

1. Забивка пробных (контрольных) свай, при этом сваи не добиваются до проектной отметки на величину необходимую для добивки (см. пункт 3)

Важно: при погружении свай в процессе забивки на величину менее 0,1 см от одного удара работы следует прекратить, так как такой режим работы выведет из строя сваебойное оборудование (требование ТР 108-00 “Технические рекомендации по натурным испытаниям грунтов железобетонными сваями в условиях строительства” п. 5.37

).

При забивке сваи ведутся подсчеты числа ударов молота на каждый метр погружения и общего числа ударов, а на последнем метре – на каждые 10 см погружения.

2. Отдых – это перерыв между окончанием забивки и добивкой. За время отдыха грунт обволакивающий сваю частично восстанавливает свою структуру, нарушенную во время забивки. В соответствии с п. 7.2.3 ГОСТ 5686-2012 “Грунты. Методы полевых испытаний сваями” продолжительность “отдыха” устанавливается программой испытаний в зависимости от состава, свойств и состояния прорезаемых грунтов и грунтов под нижним концом сваи, но не менее : 3 сут – при песчаных грунтах, кроме водонасыщенных мелких и пылеватых; 6 сут – при глинистых и разнородных грунтах. В случае прорезания песчаных, крупнообломочных, плотных песчаных или глинистых грунтов твердой консистенции продолжительность отдыха допускается сократить до 1 сут. Более продолжительный срок отдыха устанавливают: – при прорезании водонасыщенных мелких и пылеватых песков – не менее 10 сут; – при прорезании глинистых грунтов мягко- и текучепластичной консистенции – не менее 20 сут.

Продолжительность отдыха необходимо согласовать с проектировщиком.


3. Добивка и определение отказов каждой контрольной сваи после “отдыха”. Добивку сваи до проектной отметки производят последовательно залогами из 3 и 5 ударов. Для каждого залога определяют средний отказ в сантиметрах. Высота падения ударной части молота при добивке должна быть одинаковой для всех ударов (в нашем случае h=2,8 м). При этом удары дизельного молота должны быть холодными, без подачи топлива в цилиндр молота.

Величина отказа измеряется специальным прибором – отказомером, который крепится на свае. Отказомер позволяет получить график перемещения сваи при её добивке (отказограмму).

Технология забивки свай, контроль забивки. Определение отказа свай.

Погружение свай произв-ся до проектной отметки, поэтому не могут не доходить до проектной отметки.

Допускается недопогружение до 10% от длины сваи. Общее кол-во недопогруженных свай- 10-15% от общего кол-ва. Отказ – величина погружения сваи за один удар. При этом факт-кий отказ не должен превышать расчетного (контр-ого) значения. Факт-кий отказ- величина погружения свай от одного удара молотом в залоге.

Залог – среднее значение от 10 даров.

Расчетное значение выдает проектная орг-ция. Он был определен при пробном погружении свай с целью динамического определения несущей спос-сти свай.

Знач-ем контр-ого отказа можно пользоваться при испол-нии того сваебойного обор-ния, что и при пробном погружении свай.

Как произвести расчёт

После того как процесс забивки завершен, требуется финишный расчет несущей способности изготовленной конструкции. Для этого требуется несколько параметров:

  • тип и масса устройства, которое использовалось для этой работы;
  • вес молота в его ударной части;
  • используемая для забивки энергия механизма;
  • сопротивление грунта, меняющееся в зависимости от его индивидуального строения;
  • сопротивление и площадь сечения забитых свай;
  • вес конструкции;
  • остаточный и упругий отказы стержня.

Чтобы из всех этих параметров произвести вычисления, требуется специальная формула:

Для получения несущей способности различных типов грунта стоит воспользоваться таблицей:

Чтобы предвидеть возможные ошибки в расчетах, после завершения работ производится испытание забитых свай на предмет достижения ими твердых грунтов.

Расчет глубины прохождения сваи до отказа является важным этапом в строительстве. Так как он позволяет поставить фундамент на прочном основании. Измерения производят на разных этапах работ.

Глубина отказа рассчитывается во время составления проекта, в процессе забивки свай и по завершении этого процесса. Полученные данные тщательно сверяются, а выявленные расхождения проверяются. Всё это позволяет заложить прочное основание, которое станет первым шагом в строительстве прочного и уютного дома.

Истинный и ложный отказ сваи

Выделяются два типа отказа опоры.

Ложный получается сразу же по окончании погружения до той точки, на которой ее заглубление от залога идентично проектному плану. Истинный отказ получается по истечении некоторого периода времени после того как статическая нагрузка будет удалена, а земля успеет восстановить свою структуру. Способ определения этой величины посредством ударов специального молотка, предназначенного для забивки свай, носит название динамических испытаний. Длительность перерыва варьируется в зависимости от особенностей почвы, присущих данной местности.

На время выдерживания влияют состав грунта, его влажность и плотность. В Московской области оно может варьироваться в пределах 20-40 дней. После того как почва восстановится, у опорного элемента возрастает значение несущей способности по сравнению с тем, каким оно было сразу после внедрения сваи в землю.

Подготовительные мероприятия

Начинать работы по определению несущей способности по статической методике, согласно нормативам, можно только после того, как прочность бетона свай достигнет 75 %. Опоры предварительно осматриваются на предмет наличия сколов и других дефектов. К испытаниям допускаются только качественно изготовленные сваи. При необходимости их головы усиливают с использованием внешней обоймы. Сколы в некоторых случаях допускается заделывать цементно-песчаной смесью.

Одну из свай перед проведением испытаний готовят в качестве эталонной. Перед забиванием ее, помимо всего прочего, проверяют на прямолинейность. Также внимательно осматривают места ее стыковки на предмет изношенности. Отклонения по прямой у таких опор, согласно нормативам, не должны быть выше 10 мм по всей длине в любой из плоскостей.

Помимо осмотра, испытание свай предполагает проведения такого вида подготовительных работ, как насыщение грунта влагой. Ведь земля под домом в последующем сухой будет далеко не всегда. А следовательно, и нагрузка на сваю может оказаться более высокой чем в обычных условиях. Для увлажнения грунта при испытаниях по периметру площадки выкапываются траншеи шириной 0.5 м и глубиной 1-1.5 м. Иногда также бурятся скважины (обычно в количестве 3-х штук). Их диаметр чаще всего составляет 20 см. Располагают скважины также на краю площадки.

Во время проведения испытаний следят за тем, чтобы уровень воды в шахтах и траншеях оставался постоянным. Минимальное время замачивания грунта СНиП определяют как 24 часа на каждый метр глубины. Однако этот показатель может изменяться в зависимости от состава земли.

Определение и необходимость залога


Понятие “залог при забивке свай” используется при расчете проектных величин. Залог сваи – это комплекс из нескольких ударов по ней (не менее четырех), производимых с помощью молотка и помогающих узнать среднее значение отказа. Количество движений зависит от типа инструмента, которым производится процедура. Когда применяется дизельный молот, число ударов равно 10. При использовании вибрирующего погружателя или инструмента двойного действия величину измеряют количеством движений в минуту. Опору всегда погружают до тех пор, пока не будет достигнуто проектное значение. При работах необходимо контролировать вертикальность ее положения.

Расчетный отказ сваи – показатель, свидетельствующий о ее достаточной заглубленности, а также о способности выдерживать нагрузку, предполагаемую проектом постройки.

Формула Герсеванова для расчета отказа свай

Чтобы посчитать отказ L сваи, возникающий от единичного ударного воздействия, используется формула:

L = ((F*Эр*n)/(P(Kn*P+F*n)*Kn) * (e(q1+q)+Qn)/(q1+q+Qn)).

Величины, входящие в выражение:

  • F – площадь сечения опоры в квадратных метрах;
  • Эр – энергия ударного воздействия;
  • n – коэффициент, используемый при погружении сваи из железобетона с использованием дизельного молота;
  • P – проектное значение несущей способности;
  • Kn – коэффициент надежности;
  • q – масса опоры с наголовным элементом;
  • q1 – масса подбабка;
  • Qn – вес дизельного молотка;
  • e – коэффициент, показывающий восстановление опоры после удара.

В результате расчета получается значение отказа в сантиметрах. Задействованные в формуле величины массы, а также несущая способность выражаются в килоньютонах (1 кН = 102 кг). Параметр q1 используют в случае расположения установки для забивания опор над котлованом. Коэффициент е для конструкции из железобетона, снабженной наголовником и вкладкой из дерева, равен 0,2. Параметр n принимается равным 150 кН/м2.

Какие ошибки могут возникнуть при монтаже свай

При самостоятельном монтаже свай могут возникнуть серьёзные ошибки. Чтобы не допустить этого следует разобраться, где могут возникнуть проблемы.

Первое на что требует обратить внимание – неправильное расположение. Необходимо, чтобы установка произошла конкретно по намеченной линии схемы размещения фундамента. То есть, сваи могут быть расположены не по прямой, а отклонены влево или вправо от оси

Неправильное размещение может привести к неравномерному распределению нагрузки и дальнейшему проседанию или перекосов здания. Следующая ошибка – это отклонение вертикального положения монтируемой конструкции. Если стержень накренился даже на маленький угол относительно вертикальной оси, то это грубое нарушение. Такую ошибку исправить при дальнейшем погружении невозможно.Вертикальность расположения конструкции необходимо контролировать постоянно, начиная с первого этапа и до точки упора

То есть, сваи могут быть расположены не по прямой, а отклонены влево или вправо от оси. Неправильное размещение может привести к неравномерному распределению нагрузки и дальнейшему проседанию или перекосов здания. Следующая ошибка – это отклонение вертикального положения монтируемой конструкции. Если стержень накренился даже на маленький угол относительно вертикальной оси, то это грубое нарушение. Такую ошибку исправить при дальнейшем погружении невозможно.Вертикальность расположения конструкции необходимо контролировать постоянно, начиная с первого этапа и до точки упора.

Самостоятельный монтаж сваи

Допустимое отклонение сваи по вертикали до 2 градусов. В ином случае ошибка размещения приведёт к шаткости конструкции, что вызовет потерю её жёсткости.

  • Часто допускаются ошибки при выравнивании горизонтально уровня стержней. Некоторые, упрощая себе работу, выравнивают горизонталь способом выкручивания столбов. Правильно это делать, обрезая лишнюю длину с помощью болгарки. При выкручивании сваи, теряется степень жёсткости. Это чревато проседанием конструкции, неустойчивости и шаткости.
  • Если столбы не погружены на необходимую глубину, то это тоже влечёт за собой грубейшую ошибку. Правильно установленная свая, это когда её основание упирается та почву повышенной плотности. Именно это обеспечивает конструкцию высокой жёсткостью и повышает её несущую способность.
  • Следующая ошибка, отказ от бетонирования столбов. В этом случае произойдёт скопление влаги в его полости, что повлечёт к возникновению ржавчины и разрушению конструкции.
  • Размещение свай по отношению друг от друга на расстоянии более трёх метров также является грубейшей ошибкой.

Так что же такое забивная свая?

Стандартная забивная свая – это железобетонное изделие, имеющее конструктив в виде армокаркаса из несущей арматуры сечением 10мм с обвязочной арматурой сечением 5мм и заливкой бетоном классом прочности B22,5 (маркой М300). Каждый тип сваи имеет маркировку. Допустим, маркировка С30.15-3 – 3-х метровая свая сечением 150 мм


На первый взгляд может показаться, что нет ничего проще, как изготовить армокаркас, уложить его в форму и залить бетоном, немного подождать – и забивная свая готова. Да, сегодня все чаще и чаще появляются мини производства, которые изготавливают различные ж/б изделия, в том числе и сваи. Но забивная свая – это особый вид жб конструкций, технология ее изготовления включает в обязательном порядке цикл пропаривания после заливки бетона. Пропаривание сваи происходит в специальных камерах. Без цикла пропаривания с очень большой вероятностью при наборе прочности бетона не будут достигнуты требуемые по ГОСТам нормативы. Соответственно такие изделия могут быть негодными для применения в строительстве. Позволить себе камеры пропаривания может далеко не каждое производство, ведь речь идет не только о самих камерах, но и об увеличении количества циклов производства и сложности самого процесса пропаривания.

Много раз нам приходилось встречаться со сваями плохого качества. Железобетонная свая, как и любое ЖБИ, подлежит государственной сертификации. Поэтому перед покупкой свай обязательно удостоверьтесь, имеет ли производитель сертификат качества на сваи и обязательно требуйте паспорт качества партии свай при их покупке.


Свая, изготовленная с соблюдением всех технологических процессов, имеет высокий срок эксплуатации – более 100 лет.

Виды динамических испытаний свай по величине отказа

  • Динамические испытания свай без измерения упругой части (при отказах более 2 мм)
  • Динамические испытания свай с измерением упругого отказа

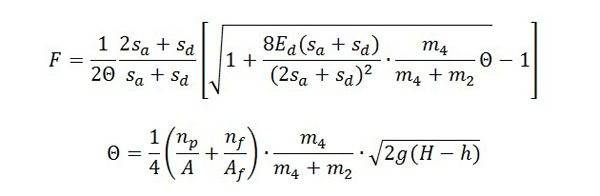

Основой формулы для определения несущей способности свай является положение о том, что энергия импульса (удара) погружающего оборудования расходуется на выполнение полезной работы, т.е. непосредственно на заглубление сваи, и на потери, связанные с преодолением сопротивлений упругой деформации наголовника и погружаемой сваи и т.п.

В практике отечественного фундаментостроения длительное время применяется формула Н.М. Герсеванова, принятая в СП 24.13330.2011. Формула имеет следующий вид:

Несмотря на достоинства формулы Н.М. Герсеванова, в ней не учитываются потери энергии на упругую деформацию грунта и сваи, что ограничивает область применения данной формулы отказами менее 2мм. Поэтому для определения несущей способности свай, забиваемых при отказах менее 2 мм используют формулу в видоизмененном виде с учетом «упругой» части:

Расчет ростверка

Важный показатель для строительства — количество свай в ростверке. Этот показатель напрямую влияет на способность конструкции правильно передавать нагрузку на основание и обеспечивать прочность фундамента.

Крепление ростверка к разным видам свай

Количество свай в ростверке находят по формуле:

  • dp — заглубление ростверка;
  • N0I — максимальное значение суммы нагрузок от веса здания;
  • Yk — коэффициент надежности;
  • F — максимальная нагрузка на одну сваю;
  • A — площадь ростверка;
  • Ymt — усредненный вес ростверков и грунта на его обрезах.

Полученное в результате вычислений число округляется всегда в большую сторону до целого значения.

Сваи распределяют согласно правилам:

  • В шахматном порядке, в два ряда или в одну линию с равными промежутками;
  • Расстояние между соседними сваями не менее трех их диаметров;
  • Минимальное расстояние от края ростверка до ближайшей сваи равно одному ее диаметру;
  • При возникновении только вертикальных нагрузок сваи заглубляют в ростверк всего на 5–10 см, в иных случаях соединение делают более надежным и дополнительно рассчитывают.

При расчетах ростверков инженеры работают, основываясь на СП 63.13330.2012 «Бетонные и железобетонные конструкции».

Как производить расчёт?

После погружения конструкции на определённую глубину с учётом всех данных рассчитывается её несущая способность.

Дом на винтовых сваях

Рассмотрим параметры, которые учитывают при расчёте:

  • Механизм, используемый при забивке и его масса.
  • Масса ударной части молота.
  • Постоянная величина сопротивления грунта, которая для разных видов грунта своя.
  • Создаёт сопротивление и площадь сечения сваи.
  • Обязательно учитывается вес конструкции.
  • Энергия механизма, используемого при забивании свайного столба.
  • Остаточный и упругий отказы стержня.

Все вычисления необходимо произвести по специальным формулам.Получаем величину,которая является проектной.

Если работы не продолжать, то масса будущего строения может ослабить прочность несущей конструкции.

При закладке фундамента на забивных железобетонных сваях очень важно соблюдение всех указаний и требований проектных документов
