Общие характеристики и маркировка автоматических выключателей С32
Многие характеристики выключателя указываются на его корпусе. Основная из них – номинальный ток. Это максимальный ток, который пропускает аппарат в нормальном режиме и длительное время. Для автомата С32 он составляет 32 Ампера.
Еще одна важная характеристика – способность защитного устройства отключать токи короткого замыкания определенного значения (коммутационная). После срабатывания аппарат должен оставаться полностью работоспособным. Сила тока короткого замыкания обычно указывается в прямоугольной рамочке. Для автомата 32 Ампера она составляет 4500 А, или 6500 А.
В промышленных аппаратах используются дополнительные характеристики:
- предельная отключающая способность Icu – ток двукратного срабатывания, не выводящий из строя прибор;
- рабочая отключающая способность Ics – ток трехкратного срабатывания.
Чем выше отключающая способность, тем надежнее и долговечнее аппарат.
В процессе отключения короткого замыкания между контактами выключателя вспыхивает электрическая дуга. Она обладает высокой температурой и способна разрушить аппарат. Гаснет с помощью дугогасительных камер. Чем быстрее это произойдет, тем выше класс токоограничения аппарата:
- для первого класса – выше 10 миллисекунд;
- для второго – менее 10 миллисекунд;
- для третьего класса – от 3 до 6 миллисекунд.
Данная характеристика маркируется цифрами 2 или 3 в квадратной рамке. Если такой маркировки нет, это автомат 1 класса.

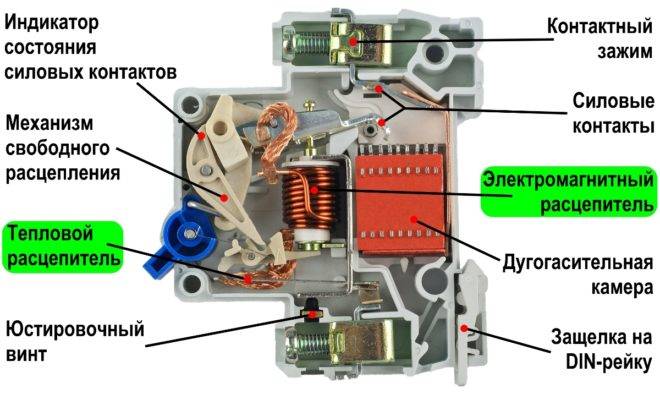

В любом автомате существуют два автоматических отключающих элемента.
- Электромагнитный расцепитель. Предназначен для срабатывания при появлении токов короткого замыкания. Приводится в действие токовым реле.
- Тепловой расцепитель. Срабатывает при нагреве из-за перегрузки защищаемого участка. Основан на работе биметаллического контакта.
Для начала отвечу на вопрос – 16A сколько киловатт (кВт)?
Все очень просто – напряжение в домашней электрической сети 220В (Вольт), чтобы узнать сколько может выдержать розетка в 16А достаточно – 220 Х 16 = 3520 Ватт, а как мы знаем в 1кВт – 1000 Вт, то получается – 3,52кВт
Если формула из школьной физики P= I * U, где P (мощность), I (сила тока), U (напряжение)
Простыми словами розетка в 16A в цепи 220В, может максимально выдержать 3,5кВТ!
Индукционная плита и розетка
Индукционная плита потребляет 7,5кВт энергии, при всех включенных 4 конфорках. Если разделить в обратном порядке, то получается 7,5кВт (7500Вт)/220В = 34,09А
Как видите потребление 34А, ваша розетка в 16А просто расплавится!
Ну хорошо думаете вы …
Тогда поставлю розетку в 32 – 40 А и подключу плиту! А не тут то было, нужно знать какой провод у вас заложен в стене, а также на какой автомат все выведено в щитке!
Все дело в том, что провода также имеют максимальный порог мощности! Так если у вас заложен провод в 2,5 мм сечением, то он может выдержать всего 5,9кВт!
Также и автомат нужно ставить на 32A, а лучше на 40A. Еще раз рекомендую эту статью! Там более подробно!
Так что рассчитывайте правильно! Иначе ваша розетка – проводка расплавится от высоко напряжения и запросто может возникнуть пожар!
ересь, формула представленная в статье подходит для постоянного напряжения, а в быту используется переменное, то есть присутствует коэффициент Fi.
Дмитрий, для обычных бытовых розеток это именно так!
По хорошему приведенная формула подходит только для постоянного напряжения. Для переменного (как в розетке) это позволит примерно оценит мощность прибора. В принципе для бытового применения будет достаточно. Розетка оплавится не от высокого напряжения, а от высокого (для нее) тока. Разогревает (проводник) именно ток. А от напряжения зависит изоляция. Грубо говоря — чем выше напряжение, тем толще изоляция.
Все-таки ток важнее учитывать. Сечение жилы больше, больше ток. Медь или алюминий. Внешняя изоляция выдерживает ток и напряжение. Учитывать только напряжение, будет неправильно.
Скажите пожалуйста, а можно ли проложить многожильный провод в стене и какого сечения для тока в 16 Ампер?, не хочу брать одножильный кабель.
Алекс, что за кабель? На сколько ампер рассчитан
Алекс, заложить то можно, НО обязательно в гофре, вот только смысл? 16 Амперный провод, это вообще ни о чем! Нужно рассчитывать хотя бы Ампер на 30 — 40, берите медный сечением в 2,5 мм!
Розетка сгорает не от повышенного напряжения- напряжение одно и то же= 220в ) И это Admin именно- опечатался. Во вторых, сечение провода подбирать можно исходя из того, что Алюминий 1 квадрат имеет пропускную способность 7 ампер, Медь 1 квадрат — 10 ампер. Вывод= медный кабель сечением 2,5 квадрата рассчитан на 25 ампер. Всё это «рассчитывание»на уровне бытовом но вполне годно. Если вам требуется запитать прибор на 8 кВт, то это в среднем 40А а значит нужен медный провод сечением 4 квадрата. ТЕПЕРЬ О ВТОРОСТЕПЕННОМ )) -Выше писали про косинус фи,поясню- если на приборе написана вольтамперная характеристика «ВА» то тут Да-нужно учитывать коофицент фи. Например стабилизатор тока на 8000 ВА — это НЕ НА потребитель 8кВт. для быта и бытовых приборов принят усреднённый коэффициент 0,8 а значит 8000 ВА умножаем на 0,8 и получаем в среднем максимальную допустимую нагрузку на стабилизатор. Для нагревательных приборов типа «тэн» (например в старых электроплитах или в чайниках, но НЕ для индукционной плиты) коэффициент фи равен единице. Тоесть в данном случае стабилизатор с 8000 ВА потянет старую электроплиту мощностью 8кВт, но не потянет кучу разных электроприборов (или индукционную плиту) с общей мощностью 8кВт, так как для кучи прибороф коэффициент уже не 1 а 0,8
Для чего нужны защитные автоматы и как они работают?
Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.
Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.
Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.
Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.
Области применения и схема включения
Вводный автомат в электрощитке
Двухполюсные и 4-хполюсные автоматы на 380 Вольт 25 Ампер чаще всего устанавливаются на вводе обслуживаемого объекта, до счетчика.
Для вводных устройств допустимая мощность составляет не более 5,5 киловатт (кВт) для однофазной сети и не выше 9,5 кВт – для автомата 3х фазного 25А.
Однополюсные и двухполюсные приборы допускается применять в цепях питания отдельных потребителей мощностью до 5,5кВт, если только вводный автомат имеет больший номинал по току. Их 3-х полюсные и 4-х полюсные аналоги можно ставить при необходимости защиты цепей токоприемников мощностью до 9,5 кВт (электроплит и подобных им нагревательных приборов). Перед установкой автомата на 25А 380В следует произвести расчет допустимой нагрузки, просуммировав показатели для отдельных потребителей
При этом важно учитывать толщину подводимых проводов. Сечение кабеля определяется по таблицам, в которых нужная величина выбирается в соответствии с рабочим током данного прибора
Схема подключения
Схема подключения автомата на 25 ампер
При подключении любого автомата важно усвоить следующее правило: провода к нему всегда подводятся со стороны верхних клемм, а отводятся снизу и идут далее к нагрузке. В этом правиле встречаются исключения; но тогда на корпусе прибора приводится его особая схема включения. В ситуации, когда помимо цифр на схеме или на контактах автомата имеется буква N, к этим клеммам подключается нулевая шина
Если обозначения на корпусе нет, она подсоединяется к контактам, обозначенным последними цифрами. Фазные и нулевые проводники всегда подключаются с одной стороны
В ситуации, когда помимо цифр на схеме или на контактах автомата имеется буква N, к этим клеммам подключается нулевая шина. Если обозначения на корпусе нет, она подсоединяется к контактам, обозначенным последними цифрами. Фазные и нулевые проводники всегда подключаются с одной стороны.
Важно знать порядок включения прибора в общую схему электропитания. Он всегда устанавливается до УЗО, поскольку для нормальной работы ему требуются фазная жила и земля, а линейный автомат коммутирует одну фазу
Тем не менее, монтируются они обычно на общей дин-рейке, расположенной в распределительном шкафу рядом со счетчиком.
Назначение автоматических выключателей
Для того чтобы предотвратить такую ситуацию, и существуют выключатели автоматические. Наиболее распространенные и хорошо зарекомендовавшие себя — это выключатели фирмы АВВ. Внутри помещений обычно ставят автомат 16 ампер. Такие выключатели производятся в виде модулей, за счет чего их можно свободно монтировать в необходимом количестве и в нужном месте.
Лучше всего использовать специальные DIN-рейки, предназначенные для крепления на них выключателей. Любой человек, даже не слишком разбирающийся в электрике, сможет осуществить монтаж таких выключателей. Единственное, что нужно, это правильно подобрать номинал используемого прибора.
Помимо прочего, автоматические выключатели можно при необходимости дополнить различными датчиками дистанционного отключения, индикаторами срабатывания и пр., что в итоге сделает использование электроустановки более комфортным и долговечным.
Когда неожиданно в доме или квартире выключается электричество, то начинают искать причину. А она часто кроется в превышении допустимой нагрузки на сеть. Другими словами, в розетки включено намного больше электроприборов, чем было рассчитано при строительстве, либо чем было выделено на конкретного потребителя.
Так как же определить, какую нагрузку выдержит автомат на входе в дом или квартиру, либо на отдельно взятой группе потребления? Есть несколько несложных правил, и если следовать им, проблем с отключением электричества не должно возникнуть
И неважно, какой используется автомат, — 16 ампер или 25 и т.д
Назначение
Автоматический выключатель 25 ампер — устройство, основная задача которого обеспечивать безопасность электрической сети от действия сверхтока, то есть от короткого замыкания с перегрузкой. Главное предназначение аппарата заключается в обеспечении безопасности самого пользователя при использовании сети и электроприборов.
Подобное оборудование включается и выключается от электрической цепи. Чаще всего его используют, чтобы защитить электрическую плиту или другие кухонные нагревательные приборы.
Вам это будет интересно Особенности теплого света
Обратите внимание! Также он может быть использован, чтобы уберечь систему освещения, двигатель, трансформатор и электронный электроприбор. Защита электроцепи как основное предназначение
Защита электроцепи как основное предназначение
Автоматы 16А
Автомат 16А считается наиболее распространённым. Величины показателей (номинал, тип защиты) определяют допустимую нагрузку и возможность применения изделия с проводкой разного вида, как и использование различных схем установки.
Деление на подгруппы идёт по принципу основной защиты:
- от короткого замыкания;
- тока утечки (УЗО);
- совмещения типов (дифавтоматы).
Защита от короткого замыкания (КЗ)
16-амперный силовой автомат — относят к типу выключателей со средней мощностью, предназначенных для защиты сетей с переменным током от перегрузки и короткого замыкания. Основные характеристики — стандартные для устройств защиты:
- номинальный ток;
- ток КЗ;
- время срабатывания (разрыв цепи);
- полюсность.
Номинальный ток
Автомат на 16 Ампер защищает фазный проводник от расплавления: изоляцию и саму токопроводящую жилу провода (причина — сверхтоки КЗ), от долговременного нагрева (протекающим током выше 16 Ампер). Рабочий диапазон устройства ограничивается значением тока номинала, равного 16-ти амперам. К проводке, защищаемой 16-амперным автоматом можно подключить нагрузку не более 3.5кВт (однофазная цепь) — это полная долговременная мощность. Если устройство используется в трёхфазной цепи, величина полной мощности составит максимально 11.6кВт независимо от схемы подключения (кроме треугольника, такая схема может держать до 18.2кВт).
Расчётные характеристики защищаемой цепи и автомата должны соответствовать друг другу. Слишком мощное устройство не обесточит вовремя цепь, на которую будет подаваться ток с превышением её рабочих параметров. Работа под такой нагрузкой приведёт к износу проводов и станет причиной пожара.
Ток короткого замыкания
Ток возникшего короткого замыкания может мгновенно превысить номинальный в цепи в несколько раз. В этом случае цепь должна разорваться раньше, чем возникнут опасные величины температуры проводов, которые становятся причиной большинства пожаров, вызванных электропроводкой. Ток КЗ связывают с номинальным, задавая значение, в пределах которого должен срабатывать электромагнитный расцепитель защиты.
Группировка идёт по классам защиты. Самый оптимальный вариант даёт класс С (5-10 номиналов), расцепитель срабатывает в пределах 80-160 ампер для автомата на 16А. Этого достаточно для обеспечения работы бытовой техники с пусковыми токами в заданном пределе. На пусковой кратковременный ток автомат не среагирует, защита разорвёт цепь при возникновении КЗ лишь через заданный промежуток времени. Сработает защита и при попытке включить устройство с пусковым током, превышающим 160 Ампер, она посчитает такой пусковой ток замыканием.
Время-токовая характеристика
Автоматические выключатели 16 А обычно выпускаются в варианте А, В, С. Классы: А — защита полупроводниковых устройств, В — защита электросетей и розеток, С — электродвигателей средней мощности (крупная бытовая техника). В быту наиболее часто применяется автомат С16А.
Автомат С16А (время-токовая характеристика класс С) можно считать универсальным. Он одинаково хорошо подходит как для защиты проводок, которые питают приборы с высокими значениями пусковых токов, так и для оборудования с минимальным пусковым показателем.
Автоматический выключатель C16А предназначается для защиты электроцепи с допуском превышения тока над номиналом устройства в диапазоне 5-10 раз. Ориентировочное время срабатывания составит 1-20 секунд (зависит от превышения).
Число полюсов
3-4 полюсные автоматы на 16 Ампер ставятся в качестве вводных автоматов на трёхфазную цепь, питающую жилой дом. При этом мощность подключаемой нагрузки составляет 11.6-18.2кВт, её вполне достаточно для всех электробытовых нужд дома.
Нагрузка электросети

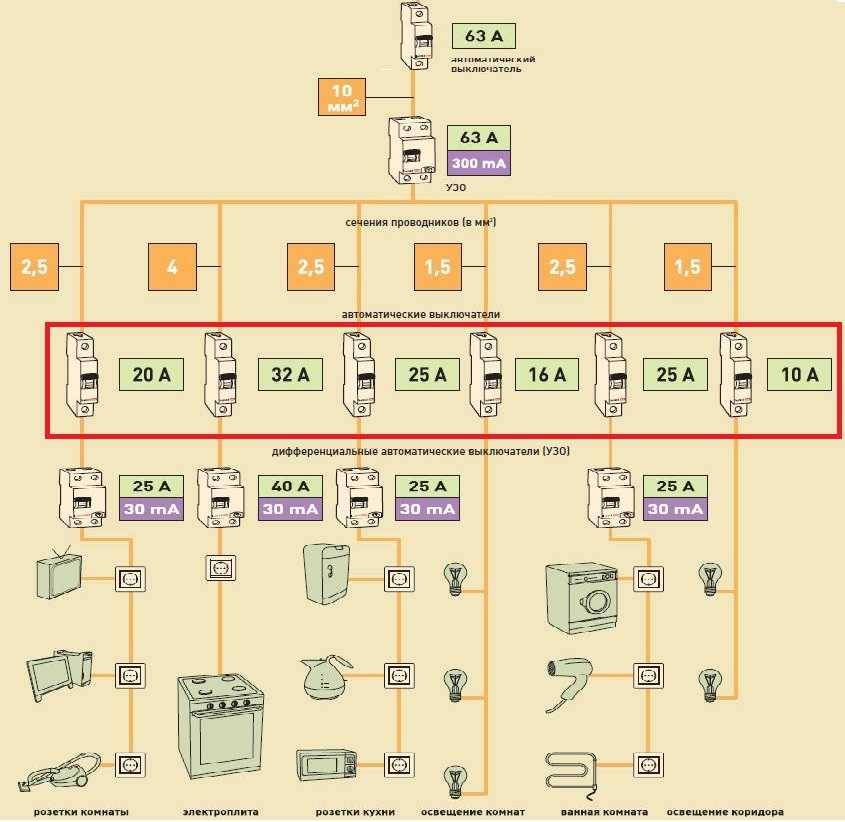

Любая электропроводка разделена на так называемые группы. Электропроводка каждой группы выполняется электрическим кабелем определенного сечения и защищается автоматом защиты с заранее рассчитанным номиналом. Для того чтобы выбрать сечение кабеля и номинал автомата защиты необходимо рассчитать предполагаемую нагрузку этой электросети.
При расчете нагрузки электросети нужно помнить, что расчет токовой нагрузки (величина силы тока в сети, при работе электроприбора) отдельного бытового прибора (потребителя) и группы из нескольких потребителей отличаются друг от друга.
Кроме этого расчет нагрузки при однофазном электропитании (220 вольт) отличается от расчета трехфазного электропитания (380 вольт). Начнем разбирать расчет нагрузки электросети в однофазной сети с рабочим напряжением 220 Вольт.
Параметры автоматических выключателей
Необходим правильный подбор номинала Функция защитного автомата заключается в том, чтобы защищать электрическую проводку до того, как ток превысит допустимое значение. Это означает, что автоматический выключатель по току выбирается всегда меньшим, чем допустимый длительный ток электрической проводки.
Поэтому алгоритм выбора защитного автомата сводится к таким действиям:
- В первую очередь следует рассчитать толщину провода для конкретного участка, в зависимости от величины нагрузки.
- По таблице находится, какой силы ток выдерживают провода, в зависимости от сечения.
- Из всех имеющихся номиналов автоматов выбирается наиболее близкий по параметрам, но меньший, чем нагрузочная способность проводов. Номиналы автоматов имеют привязку к показателям длительного допустимого тока проводов и кабелей.
В качестве примера
Алгоритм выбора, не связан ни с какими сложностями и эффективно работает. Ниже представлена таблица, в которой отмечены максимальные величины электрического тока для проводников, которые прокладываются в домах или в квартирах. В этой же таблице в отдельной графе отмечены автоматы с номинальным рабочим током, которые рекомендовано применять в цепях таких проводников. Чтобы электропроводка не перегревалась и нормально работала, выбираются автоматы с показателями рабочего тока, которые меньше допустимых значений рабочего тока электропроводки.
Сначала следует подобрать сечение провода. Оно выбирается согласно расчетам, исходя из величины нагрузки. Например, чтобы запитать одну из нагрузок, по расчету нужно взять проводник, сечением 2,5 мм квадратных. Из таблицы видно, что этот проводник без проблем выдерживает ток до 27 ампер. Здесь же можно увидеть, что для защиты данного проводника следует установить автомат с рабочим током в 16 А.
Цепь работает следующим образом: до достижения 16 ампер, автомат работает нормально, как и электропроводка. Если ток начинает увеличиваться до определенной величины, автоматический выключатель начинает на него реагировать. Начинает работать тепловая защита. Чем больше превышается рабочий ток автомата, тем быстрее сработает защита. В случае короткого замыкания в сети, автоматический выключатель отключается мгновенно, поскольку защита от коротких замыканий и тепловая защита работают по-разному принципу.
Как рассчитать мощность потребителя
Как правило, характеристики автоматических выключателей выбираются в зависимости от мощности нагрузки. Проще сделать расчеты, если к электрической линии подключен только один электроприбор. Как правило, к одной линии подключают мощные бытовые приборы, а их потребляемая мощность всегда указывается в паспорте. Сложнее с линиями, к которым время от времени подключаются различные бытовые приборы, например, пылесосы, электроутюги, кухонные комбайны и т.д.
Но если учесть, что их работа кратковременная, то электропроводка выбирается в зависимости от того, сколько таких приборов может работать одновременно. Что касается вводного автомата, то он выбирается в зависимости от суммарной мощности всех потребителей. Можно воспользоваться простой формулой, а можно воспользоваться данными, указанными в паспорте. Как правило, в паспорте указывается не только мощность электроприбора, но и его реальный рабочий ток.
Формула расчета мощности потребителя
После того, как определена величина нагрузок, выбирается соответствующий автоматический выключатель по рабочему току. Его номинал может быть намного меньше или немного больше, но в любом случае он должен защищать электропроводку и его показатели не должны завышаться, по отношению к допустимому току электрических проводов.
Как правило, стараются выбирать электрические провода с запасом, хотя и здесь следует придерживаться разумных пределов. В таком случае, автоматы выбираются по току нагрузки и также с запасом, хотя также в разумных пределах. Автомат всегда должен выдерживать ток нагрузки, с некоторым запасом, или же работа приборов окажется не устойчивой и автомат может в любой момент отключить такую нагрузку, что совсем неправильно.
Компания производитель. Купить автоматический выключатель. Цена автомата c63
Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.
Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.
Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности. Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.
Особенности комплектации
Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.
К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.
Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.
Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.
Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.
Автомат C63 – цена
Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C63, даже одного производителя, могут значительно различаться.
