Особенности и характеристики медных проводов для электропроводки

Какой провод лучше — изоляционный слой провода

Изоляционный слой может быть выполнен из:

  • резины;
  • полиэтилена;
  • ПВХ-пластиката.

Каждый из перечисленных материалов основывается на высоких изоляционных характеристиках. Благодаря чему их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Любой кабель, применяемый для внутридомовой и квартирной проводки имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Отвечая на вопрос, «какой провод лучше использовать для проводки в квартире», можно сказать, что теоретически подойдёт одножильный однопроволочный медный кабель. С поверхности штукатурка будет создавать дополнительную защиту для такого проводника. Но практически мы бы не рекомендовали (да и вряд ли кто такое делает) прокладываеть домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Класс гибкости

Однопроволочные и многопроволочные провода отличаются классом гибкости. Это понятие характеризует способность кабеля к изгибам без повреждений. Всего 6 классов гибкости, где 1 — самый жёсткий, а 6 — самый гибкий.

Например, у одножильного провода ПВ-1 — класс гибкости 1, а у провода с мягкой многопроволочной жилой ПВ-4 — класс гибкости 4. В этом конкретном случае класс гибкости заложен в маркировке.

На рисунке ниже вы видите в чем разница в структуре жил кабелей разного класса гибкости. Можно убедится, что кабели с классом гибкости больше 2 многожильные, причём чем больше класс, тем больше жилок.

Виды клипс для крепления проводов

При монтаже открытой проводки, крепление провода или кабеля к потолку либо к стене можно выполнять различными способами. Один из часто применяемых вариантов монтажа основан на использовании специальных крепежных элементов – клипс.

В зависимости от того, какой проводник необходимо проложить, осуществляется его крепление в трубе, гофрированном рукаве, либо открыто, предъявляются ли требования к внешнему виду проводки, используются клипсы для проводов и кабелей, имеющие различные конструкции и размеры.

Ниже представлен обзор этих монтажных изделий.

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур.

Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм.

Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния.

Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов.

В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика).

Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Разновидности

Рассмотрим виды проводов и их назначение для внутреннего и внешнего (уличного) проведения электрической сети.  Материалом для изготовления служат медь и алюминий.

Сегодня предпочтение отдается проводам с медными жилами, поскольку у этого металла сопротивление гораздо меньше. Медный провод способен дать больше мощности и пропустить больший ток, чем алюминиевый, несмотря на одинаковость их сечения.

Кроме того, срок службы медного изделия дольше. Однако алюминий более дешевый металл, поэтому относительно недавно он имел широкое распространение при обустройстве проводки в жилых домах.

Основанием для выделения разновидностей служит также количество жил. Выделяют одножильные и многожильные провода. Первые отличаются жесткостью и плохо гнутся, основное направление их использования – создание простой скрытой проводки.

Вторые способны неоднократно сгибаться, обладают высокой степенью мягкости. Используются в качестве шнуров для подключения всего разнообразия бытовых приборов, для создания удлинителей. Подходит для монтажа открытой электропроводки. Главным требованием безопасности для многожильных проводов является наличие двойной оплетки.

Что касается основных видов изоляции проводов, то их несколько: резиновая, ПВХ (самый популярный вариант), бумажная (используется крайне редко) и фторопластовая (самая надежная).

Кабель КГ

КГ – это гибкий резиновый кабель из меди с многопроволочными жилами, их сечение – 0,5 до 240 кв. мм. Количество – 1-5. Натуральный каучук – для резины изоляции жил.

Кабель функционален от -60°C до +50°C, влага – 98%. Кабель прокладывают на открытом воздухе. Цвет жил: черный, голубой, коричневый, серый.
Сфера применения КГ – промышленные установки.
Кабель КГ питает переносные мобильные устройства от переменного тока или от генераторов.
При монтаже возможен изгиб по радиусу не менее 8 наружных диаметров. Предусмотрена модификация КГнг — негорючая изоляция.
Резиновая изоляция этого кабеля в условиях мороза сохраняет свои свойства и гибкость. Удлинители на его основе применяются в любых условиях.

Области применения кабеля из меди

Применение медных кабелей воздушных линиях электропередач

Широко используется на промышленных предприятиях, где есть опасность возникновения пожара или взрыва. Также выполняется монтаж внутренней проводки жилых и производственных помещений, общественных зданий. Кабельно-проводниковая продукция по применению распределяется следующим образом:

  • стационарная прокладка под землей;
  • подвижное подключение;
  • воздушные линии электропередач;
  • в сетях сигнализации и управления со слабыми токами;
  • монтаж бытовой электропроводки;
  • специальные условия с использованием термостойких и огнестойких проводников.

Почему водопроводные трубы не подходят для кабеля

Возможно, Вы неоднократно видели, как прокладку кабеля (например, до распределительного щитка частного коттеджа) выполняют в земле с помощью труб для технической воды. Так вот, это далеко не самое лучшее решение.

Полиэтиленовые трубы для технической воды — не целесообразны с точки зрения безопасности и экономии

Правда в том, что водопроводные трубы, если они без воды, очень резво горят (когда применяются как положено, с водой, то, ясное дело, не горят). Сразу основательный аргумент «против». В принципе, прокладывать кабель в водопроводных трубах можно, но только если вся конструкция закапывается под землю. В этом случае там нет кислорода, значит, нет и опасности горения.

А что до механической защиты? Здесь тоже большой вопрос. Электротехнические трубы для кабеля рассчитаны на то, что должны выдерживать нагрузку извне в виде сдавливания. А водопроводные держат напор воды изнутри, потому их производят стойкими на распор — это совершенно разная специфика и, соответственно, конструкция.

Надо также отметить экономическую нецелесообразность такого метода. Дело в том, что стоимость напорных водопроводных труб выше, чем электромонтажных.

В общем и целом, водопроводные трубы для проводки не используют потому, что:

  1. они дороже
  2. они горючие.

Но уж если в наличии есть лишний десяток метров водопроводной — до ближайшей хозяйственной постройки на дачном участке можете закопать ее с кабелем. Но электромонтажная все-равно на порядок лучше для прокладывания в земле, потому что укреплена именно от процесса сдавливания снаружи.

Не нуждаетесь в таком сомнительном компромиссе? Тогда придется выбирать из изначально предназначенных вариантов, чтобы проложить кабель в трубах.

Сечение кабеля квартирного ввода

Мощность, приходящаяся на кабель ввода и, соответственно, сила проводимого им тока ограничены величиной выделенной мощности, определенной Энергосбытом и контролируемой вводным автоматом. Порог его срабатывания, как правило, составляет 25А. Чаще всего в МКД вводные автоматы устанавливаются в электрощитках вне квартир. Кабель, проложенный от автомата внутрь жилых помещений, как раз и является вводным, о котором я сейчас и поведу речь.

В квартирах сечение вводного кабеля может быть:

  • в однофазных сетях – медный кабель 3×10 мм2 (трехжильный – фаза, заземление и ноль; 10 мм2 для каждой жилы) в паре с защитным автоматом на 50 А;
  • в трехфазных сетях – медный кабель 5×4 мм2 (пятижильный – три фазы, заземление и ноль; 2,5 мм2 на каждую жилу) в паре с защитным автоматом на 25 А.

Выделенная мощность может варьироваться в зависимости от возраста здания и наличия в нем газовых или электрических плит. Косвенным свидетельством реальной величины этого параметра может являться номинал автомата на вводе в квартиру. В любом случае, вы никогда не пожалеете, если в качестве вводного кабеля будут использованы провода, указанные чуть выше.

Из чего состоит провод или кабель

Провод и кабель в пределах этой статьи не имеют существенных различий, поэтому опустим их и приравняем эти понятия. Они состоят из токопроводящей жилы голой или покрытой одним или двумя слоями изоляции. Изоляция выполняется из диэлектрического материала, например, ПВХ, резина, полиэтилен, фторопласт. Жилы изготавливают из алюминия или меди. Также и по структуре жилы бывают:

  1. Однопроволочные — жёсткие. Состоят из цельного цилиндрического или фасонного (секторного) проводника, иногда их называют монолитными.
  2. Многопроволочные — мягкие. Состоят из 7 и больше тонких проволок. Точное количество проволок определяется в ТУ на изделие и в ГОСТ 22483-2012, это зависит от площади поперечного сечения ТПЖ и её класса гибкости.

Интересно! Как мы уже сказали, правильными названиями типов жил является именно однопроволочная и многопроволочная, но в народе их часто называют одножильными и многожильными. Поэтому иногда возникает путаница, когда говорят о многожильном проводе: речь идёт о числе токопроводящие жил (больше одной), или о количестве проволок в одной жиле? В пределах этой статьи воспринимайте эти понятия как синонимы.

Как заказать

Для того чтобы установить медные провода для проводки в квартире достаточно просто позвонить в нашу компанию. По телефону можно получить подробную консультацию. Тут есть возможность сразу приобрести материалы и заказать работу мастера. Это отличная возможность любому получить идеальные современные коммуникации.

На первом этапе специалист проверяет все моменты и обозначает уровень работ. Второй частью становится демонтаж старой проводки. Производится установка новой с учетом изменений. Современные счетчики, выключатели, розетки могут быть расположены в другом месте, чем старые. Есть возможность исправить все согласно пожеланиям.

Проводить данные работы лучше всего во время ремонта, ведь только так появляется возможность сделать все без вреда для отделки. Приходится просверливать стены, демонтировать обои или же другую отделку, поэтому замену проводки обязательно нужно совмещать с ремонтом.

Достаточно сделать только лишь один звонок для того, чтобы в дальнейшем продолжать пользоваться современными электроприборами и наслаждаться комфортом и безопасностью. Будет множество розеток, современные настраиваемые выключатели, а также многие другие детали, которые необходимы для квартиры. Также могут быть установлены специальные предохранители, чтобы уменьшить вероятность удара тока и убрать вероятность всех чрезвычайных происшествий.

Как правильно использовать обмоточный провод

Электромонтажные работы в моделировании, радиоэлектронике и даже робототехнике, как и в ремонтных работах по восстановлению устройств различного типа, подразумевают применение вариабельных методов для обеспечения техники безопасности. Ремонтник или радиолюбитель может использовать различные приемы — пайку и клеммное обжатие, гильзовую обжимку и даже болтовое соединение.

Работа с обмоточным проводом проводится специальными приспособлениями:

  • для снятия диэлектрика обычного типа используется острый режущий инструмент;
  • эмалированное покрытие есть разного типа, для некоторых из них не требуется удаления изоляционного слоя: он расплавляется при пайке;
  • чтобы перекусывать и трансформировать токоведущие жилы, нести их к паяльнику, потребуются манипуляторы (кусачки или пинцет);
  • необходимы приборы разогревания припоя — локальные или местные — паяльники, тигели, печи в промышленных условиях, чтобы проволочь большое сечение или объемные детали.

Правильное проведение ремонтных или обмоточных работ определяется несколькими обстоятельствами — типом устройства, схемой сечения, количеством витков обмотки. Флюсы или припои должны подбираться по нескольким характеристикам и соответствовать маркировке провода. Для медных, алюминиевых и комбинированных жил могут потребоваться разные припои. Имеет значение не только химический состав и тугоплавкость, но и электротехнические свойства.

Вам это будет интересно Особенности кабеля ВВГ

Требования к греющему кабелю

Если опираться на государственные стандарты, то важно не забывать о таких общих требованиях к нагревающему кабелю:

  1. Если система теплого пола будет использоваться в квартире, то она должна быть дополнительным, а не основным, источником обогрева.
  2. В деревянных домах с основанием из древесины нужно монтировать такой провод, мощность которого не будет превышать 2 кВт.
  3. Для подогрева пандусов или лестниц, расположенных снаружи помещения, используется провод, номинальная мощность которого составляет 4 кВт.
  4.  Для обустройства одного контура необходимо использовать непрерывный отрезок кабеля. Желательно в одной комнате монтировать один контур, если ее площадь не превышает 25 м2.
  5. Переход провода из одного помещения в другое не допускается. В области перехода он может просто переломаться.
  6. Для укладки изделия необходимо использовать только те запчасти и аксессуары, которые продаются с ним в комплекте.

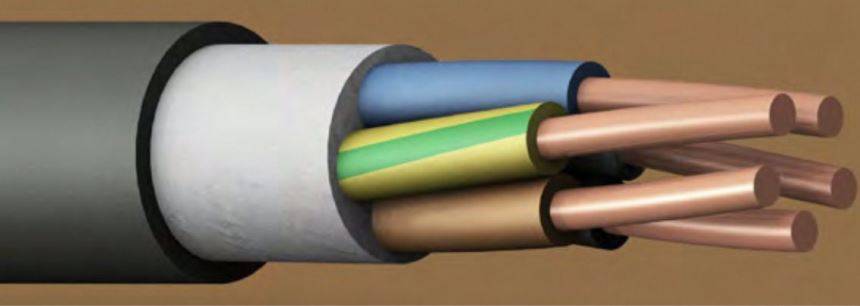

Конструкция медного провода и кабеля

Конструкция провода ПВ3

На первый взгляд эти изделия не отличаются друг от друга. Но специалист по электротехнике без труда определит вид изделия. Обычно наименование указано в спецификации. ТУ и ГОСТ содержит различную характеристику, касающуюся кабеля и провода. Их разделяют по толщине оболочки, изоляции и количеству жил.

Провод состоит из одной или нескольких проволок, скрученных между собой, в легкой трубчатой изоляции или без нее. Кабель, в отличие от провода, имеет внешнюю оболочку. Включает в себя один или несколько изолированных проводников. Может использоваться под водой, в земле и других сложных условиях.

Конструкция бронированного силового кабеля

Любой проводник включает в себя следующие элементы:

  • токопроводящие жилы;
  • изоляцию с диэлектрическими свойствами;
  • экран для защиты жилы от электромагнитных помех;
  • внешнюю оболочку;
  • защитные элементы при эксплуатации в тяжелых условиях.

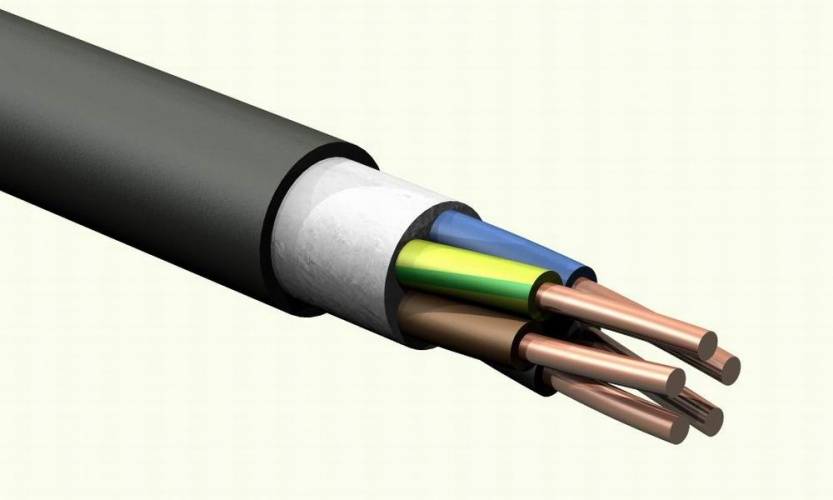

Как устроен электрический кабель

Конструкция кабеля состоит из двух элементов:

  1. Токопроводящих жил – медных или алюминиевых, одинарных или состоящих из нескольких проводников, покрытых диэлектрическим материалом. Токопроводящие жилы могут быть собраны в пакеты, которые, в свою очередь, имеют оболочку из диэлектрика, свинца или алюминия.
  2. Внешней диэлектрической оболочки.

Одинарные проводники используются в кабелях, сила тока в которых не превышает 25 ампер. Многожильные имеют большую электрическую прочность при меньшей площади сечения за счет взаимной компенсации поверхностных токов, которые приводят к нагреву, плавлению и последующему физическому обрыву. Кроме того, пакет из множества проводников более гибок, его легче прокладывать, поскольку допустимый радиус изгиба кабеля (не приводящий к разрушению слоя внутренней изоляции) меньше.

Алюминий имеет большее, чем медь, удельное сопротивление (0,028 против 0,017 Ом/мм2) и более низкую температуру плавления (соответственно 660 и 1085 0С). Поэтому для получения одной и той же электрической прочности алюминиевые жилы должны быть в два раза толще, что не особенно существенно при токах до 16 А и является решающим фактом в пользу выбора медных при больших нагрузках в сети.

Кроме того, практический опыт монтажа электропроводки показывает, что провода из этого материала склонны ломаться при повторной скрутке или существенных вибрационных нагрузках. Однако кабель с алюминиевыми жилами дешевле и меньше весит, поэтому широко применялся во времена СССР.

Экран кабеля – внешняя оболочка – играет роль не только диэлектрической, но и физической защиты. Поэтому те, что эксплуатируются в неблагоприятных условиях, например, прокладываются в земле или там, где возможно их повреждение механизмами или инструментами, снаружи обматываются металлической лентой и называются бронированными. Их экран состоит из трех слоев:

  1. Подушка – волокнистые материалы, пропитанные битумом. Служит для защиты от повреждения изоляции токопроводящих жил краями ленты брони.
  2. Металлической (стальная или медная) ленты – броневая защита.
  3. Покров – битумные составы или полиэтиленовый защитный шланг.

Особенности многопроволочных проводов

Главное, чем отличается многожильный провод от одножильного, — более высокая гибкость. Это делает его более предпочтительным для целого ряда случаев. Он лучше подходит для прокладки в кабельных каналах. Также его рекомендуется использовать в тех случаях, когда проводку приходится прокладывать по достаточно сложному маршруту с большим количеством изгибов и поворотов. Только гибкий многожильный провод можно использовать для запитывания передвижных приборов или электроустановок, а также для создания временных точек подключения к электросети, например, на время выполнения ремонта в квартире.

Гибкость многожильного провода может давать существенные преимущества при проведении монтажа. Например, если необходимо выполнять коммутацию в стесненных условиях, то использование однопроволочного проводника может доставить массу сложностей. Кроме того, при сильном изгибе он может надломиться. При этом в течение определенного времени возможно сохранение подачи тока по такому проводнику. Прекратиться электроснабжение может уже после заделки штроб и выполнения чистовой отделки. Поэтому его восстановление потребует повышенных затрат. В случае использования многожильного провода таких проблем не возникнет.

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки – однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

ЭлектроприборВероятная мощность, Вт
Стиральная машина4000
Микроволновка1500-2000
Телевизор100-400
ЭкранЭ
Холодильник150-2000
Чайник электрический1000-3000
Обогреватель1000-2500
Плита электрическая1100-6000
Компьютер (тут всякое возможно)400-800
Фен для волос450-2000
Кондиционер1000-3000
Дрель400-800
Шлифовальная машина650-2200
Перфоратор600-1400

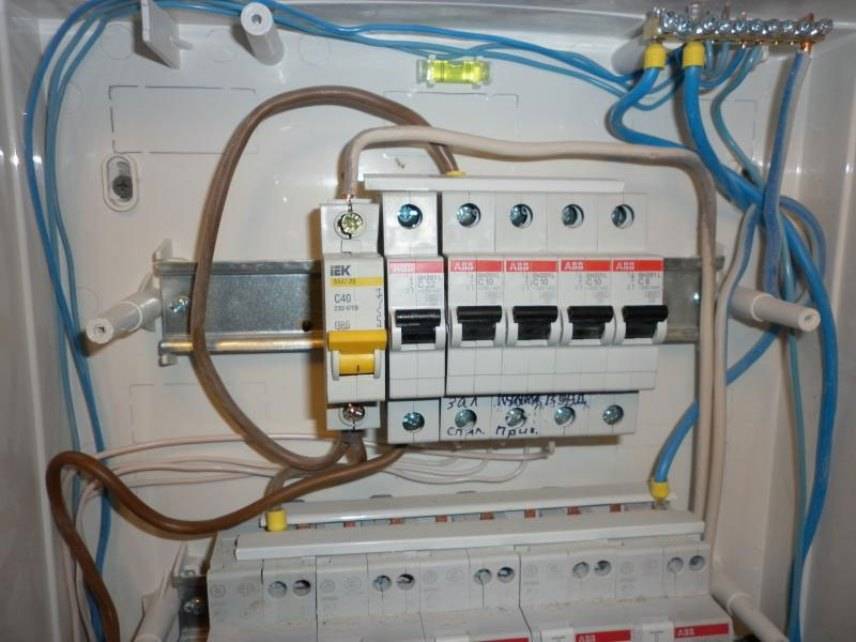

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке – к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие – открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе – это на 220В, либо четыре одножильных в трубе – на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт – 4мм2 для меди. А если решили алюминий, то 6,1кВт – тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.

Классификация кабеля по ГОСТу

Все провода, независимо от числа токопроводящих жил и материала проволоки и изолирующего покрытия, имеют определенный ГОСТом 22483−2012 показатель гибкости, который определяет наименьший радиус изгиба без повреждения целостности изделия и его качественных характеристик.

Всего существует 6 классов гибкости кабелей:

  • Класс № 1 включает сечение проволоки от 0,03 до 1000 мм2. Количество проволочек составляет от 1 до 59.
  • № 2 содержит провода, имеющие в сечении от 0,5 до 2000 мм2 при количестве от 7 до 91.
  • К третьему относятся кабели с максимальным диаметром входящих в него жил от 0,33 до 0,87.
  • Класс гибкости № 4 объединяет провода с сечением от 0,05 до 400 мм2.
  • Класс № 5 включает провода толщиной от 0,03 до 625 мм2.
  • № 6 — самый гибкий, общая площадь жил от 0,03 до 300 мм2, максимальный диаметр каждой проволоки — от 0,06 до 0,4.

Гибкость можно также условно разделить на такие категории:

  • нормальная — 1 кл.;
  • повышенная — 2−4 кл.;
  • высокая — 5−6 кл.

Плоский вид ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлены из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от -15 до +50 °C с напряжением в сети до 250 В.

Используется электрический провод для внутренней проводки при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям

При покупке этой продукции следует соблюдать осторожность, так как достаточно часто встречается неправильная маркировка проводов этих марок

Марки медных проводов


Параметры провода ПВС Провод монтажный одножильный НВ3 0,75 преимущественно применяют для напряжения до 600 вольт. Изделие 3 класса гибкости с медной луженой токопроводящей жилой. Изоляция из ПВХ. Предназначен для фиксированного межприборного монтажа, соединения электрических и электронных устройств.

ПВС – медный провод монтажный многожильный гибкий с виниловой двойной изоляцией. Имеет круглое сечение (0,5–25 кв. мм) от 2 до 5 жил. Применяется для подключения передвижного электрооборудования, но может использоваться для домашней проводки.

Провод гибкий медный многожильный ПуГВ (ПВЗ), номинальное напряжение 450 вольт, площадь сечения 6 мм2, изоляция – ПВХ пластикат. Не имеет наружной оболочки. Применяют для прокладки низковольтных силовых линий, возможно размещение в бетоне и кирпичной кладке, а также под штукатуркой.

Провод обмоточный предназначен для намотки катушек колебательных контуров, дросселей, трансформаторов, электромагнитных реле. Для изоляции используется эмаль, волокно или комбинированные материалы. Основным параметром является не сечение, а диаметр токопроводящей жилы. При изготовлении используется специальная технология производства для особо тонких проводников.

Выводы

Какой провод лучше для проводки — многожильный или одножильный, зависит от целого ряда факторов, определяющих условия его монтажа и эксплуатации. Для стационарных подключений лучше использовать кабель с однопроволочными жилами. К тому же обычно он обходится дешевле. Если же предусматривается определенная подвижность, то лучше подойдет кабель с многопроволочными жилами.

В любом случае подбор кабеля и монтаж проводки лучше всего доверить профессиональным электрикам. От качества исполнения этих работ зависит надежность, стабильность и безопасность электроснабжения объекта.
