Назначение байпаса в системе отопления: расчет, диаметр и особенности обустройства

Установка на насосе

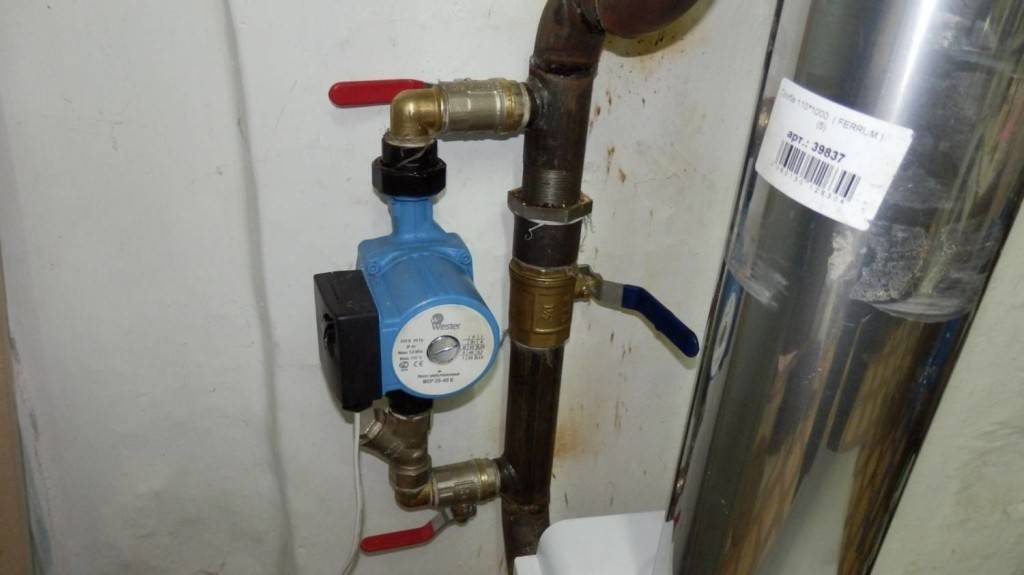

Байпас для циркуляционного насоса с шаровым краном

Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

Вариантов установки байпаса для циркуляционного насоса два:

  • на новый контур;
  • на уже имеющийся контур.

Разницы в монтаже нет никакой

На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток

Обязательно нужно устанавливать именно шаровой кран, а не обратный клапан, как делают некоторые сантехники.

Чтобы понять почему, рассмотрим поэтапно, как это работает:

  • когда работает насос, то он придает теплоносителю ускорение;
  • вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
  • в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
  • клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.

То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.

Дело в том, что тарелка обратного клапана создает сильное гидравлическое сопротивление, равное одному метру. В гравитационном контуре теплоноситель просто не сможет противостоять такому сопротивлению клапана и циркуляция остановится.

Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.

Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

  • патрубки с резьбой, которые ввариваются в магистраль;
  • шаровые краны – устанавливаются с обеих сторон;
  • уголки;
  • фильтр грубой очистки – ставиться перед насосом;
  • две американки, благодаря которым насос можно снять для проверки или ремонта.

Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх

Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.

Монтаж

байпас в однотрубной системе

байпас на линии сетевого насоса

Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.

При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:

  1. Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
  2. Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.
  3. В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.

Потому что с клапаном контур начнет функционировать так:

  1. Работающий насос ускоряет течение воды в контуре.
  2. Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
  3. По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
  4. Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.

Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.

Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.

Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.

Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.

В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.

байпас с насосом

Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:

  • ввариваемые магистраль патрубки с резьбой;
  • монтируемые с двух сторон шаровые краны;
  • уголки;
  • устанавливаемый перед насосом фильтр предварительной очистки;
  • пара американок, для демонтажа насоса на техобслуживание и ремонт.
  • Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.

Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.

Он выполняет следующие функции:

  1. Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
  2. Позволяет регулировать температуру воды в радиаторах.

В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.

Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.

Устройство байпаса:

Правила монтажа:

  1. Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
  2. Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
  3. В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.

Байпас в котельной

В схемах обвязки котлов обводная линия бывает необходима также в 2 случаях:

  • как байпас для циркуляционного насоса;
  • для организации малого контура циркуляции для твердотопливного котла.

Насос, установленный на обходном трубопроводе, встречается в отопительных системах довольно часто, иногда даже без особой необходимости. Дело в том, что однотрубная или двухтрубная система отопления, изначально задуманная с принудительной циркуляцией, никогда не сможет функционировать при отключении насоса. У нее нет для этого больших уклонов и увеличенных диаметров труб. Но байпас для насоса как раз и нужен, чтобы вода могла течь по прямой линии, в то время как перекачивающее устройство не работает.

Отсюда вывод: при подключении к котлу системы, спроектированной под принудительную циркуляцию, ставить насос на байпасе не нужно. Отключение и снятие агрегата в любом случае приведет к остановке движения теплоносителя, поэтому насос устанавливается на прямой линии.

Другое дело система, приспособленная под естественное движение воды. Часто бывает, что в нее для повышения эффективности не просто встраивают насос, а устанавливается система байпас с обратным клапаном на прямой. Это позволяет в случае отключения электричества автоматически перейти на естественную циркуляцию, что и отражено на схеме:

Пока насос работает, он своим давлением поджимает клапан с обратной стороны и не пускает поток по прямой. Стоит только отключить электроэнергию или перекрыть один из кранов, как давление исчезнет и клапан байпаса откроет прямой путь теплоносителю, восстановится конвективное движение воды. Можно спокойно снимать насос или прочищать грязевик, работа системы от этого не нарушится, она просто перейдет в другой режим.

Ну и последнее место применения байпаса – малый контур циркуляции твердотопливного котла со смесительным узлом. Здесь перемычка, подключенная к трехходовому клапану, дает возможность теплогенератору прогреться до температуры 50 ºС, дабы избегнуть воздействия низкотемпературной коррозии на стальные стенки топки. В этом случае схема байпаса выглядит так:

Принцип действия прост: клапан не пускает в котел холодную воду из системы, пока теплоноситель, циркулирующий по байпасной линии, не нагреется до требуемой температуры. Потом клапан открывается и пропускает в контур холодную воду, смешивая ее с горячей. Тогда на стенках топки не образуется конденсат и коррозии не возникает.

Иногда еще бывает нужен байпас в системе водоснабжения. Например, чтобы снять для ремонта, промывки или замены полотенцесушитель в ванной. Поскольку он подключается к стояку ГВС, то в многоквартирном доме его демонтаж создаст массу неудобств. Проще это предусмотреть заранее и при монтаже нагревателя поставить перемычку с краном.

Что такое байпас

Любой человек нуждается в том, чтобы в доме всегда сохранялось тепло, поэтому старается организовать отопительную систему самым лучшим образом.

Байпас зачастую встречается в:

  • Комплексах нефте- и газопроводов;
  • В устроенном центральном электроснабжении;
  • В системах водоснабжения и водоотведения;
  • Системе отопления.

На магистральных нефте- и газопроводах эта конструкция применяется во время проведения профилактических и ремонтных работ, также при авариях. В центральных линиях электроснабжения – при выходе из строя трансформатора, проведении ремонтных работ или обрыве линии проводов. В системах горячего и холодного водоснабжения они задействуются при внештатных ситуациях и авариях.

Зачастую, для устранения различного рода изъянов, отопительная система может нуждаться в серьезных доработках. Bypass предназначен для решения таких проблем. Он представляет собой перемычку в виде отрезка трубы, монтируемого между прямой и обратной проводкой радиатора отопления.

Это устройство широко применяется в системе отопления в случае:

  • Наличия циркуляционного насоса;
  • Для регулирования уровня температуры;
  • Для экономии подачи теплоносителя.

Устанавливается это устройство в отопительных системных конструкциях, где имеется циркуляционный насос или котел, чтобы в случае надобности можно было провести ремонтные работы без остановки системы отопления. Может применяться в индивидуальной системе отопления для регулировки уровня температуры, за счет того, что в устройстве есть краны для распределения потоков воды и регулировки ими. Это устройство помогает регулировать уровень подаваемой обычной воды как частично, так и в полной мере, в зависимости от того, насколько перекрыта труба. За счет этого контролируется уровень нагрева каждой батареи отдельно.

Также это устройство выполняет роль прибора, помогающего экономит расход топлива, поступающего в отопительную систему, при этом поддерживая нужный температурный режим в нормальном состоянии.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

  • Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
  • При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

  • При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
  • При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
  • Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

  1. перекрывает обвод и направляет весь поток ТН в радиатор;
  2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
  3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

  • Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
  • В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки)

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Установка байпаса

Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.

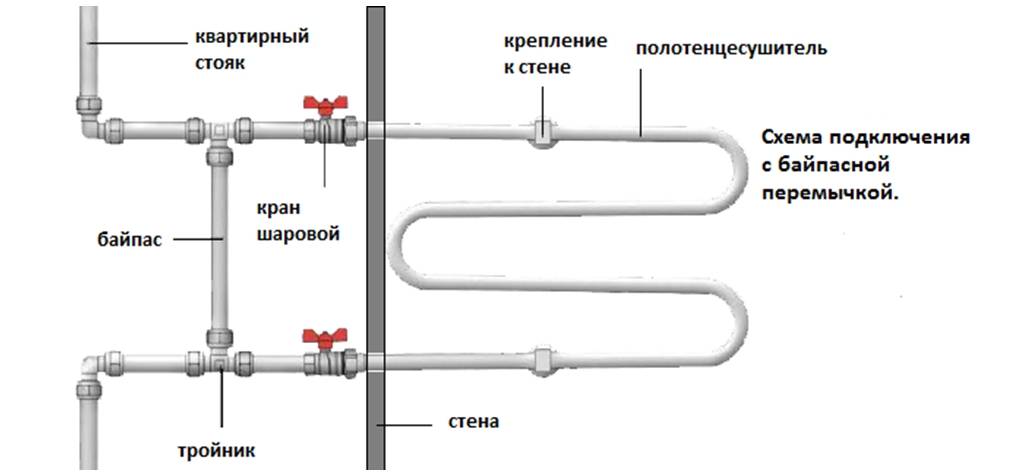

Байпас в обвязке радиатора

Байпас в радиаторе отопления

Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.

Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.

Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:

В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас;
Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более — центрального отопления, достичь этого невозможно;
Обустройство байпаса в однотрубной системе отопления обязательно

Важно предварительно согласовать монтаж с управляющей компанией.

Схема установки байпаса

Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.

До того как заработает байпас в системе отопления — следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.

Для установки байпаса в системе отопления многоэтажного дома нужно предварительно перекрыть стояк, к которому подключен радиатор. Сделать это могут только представители управляющей компании.

Байпас для установки циркуляционного насоса

Типы насосных узлов отопления

В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.

Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.

Помимо этого при монтаже нужно учитывать такие особенности:

  • В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
  • Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
  • Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.

Желательно использовать шаровые краны в качестве запорной арматуры. В этом узле схемы не нужна плавная регулировка объема теплоносителя. Чаще всего требуется оперативно перекрыть его поток для замены или ремонта оборудования.

Расчет насоса в байпасе отопления выполняется не по сечению обводной трубы, а по диаметру основной магистрали.

Байпас: что это такое?

Основное назначение этого элемента отопительной магистрали – возвращение в стояк батареи лишнего теплоносителя. Проще говоря, посредством этого элемента обеспечивает транспортировка воды до регулирующей запорной арматуры.

  • При отсутствии этого устройства намного труднее осуществлять ремонт батареи в периоды, когда система находится в рабочем состоянии.
  • Установка этого элемента позволяет обеспечить работоспособность отопительной магистрали в периоды отсутствия электричества (если ваша отопительная система связана с электрокотлом).

Если в доме произошло отключение электроэнергии, то необходимо перекрыть краны, посредством которых осуществляется подача теплоносителя в насос, а потом открывается кран на центральной трубе. Если в отопительной магистрали использовать байпас с клапанами, вам не придется перекрывать краны вручную. Этот процесс будет происходить в автоматическом режиме.

Разновидности байпаса:

  • с обратным клапаном;
  • без клапана.

Байпасы, которые снабжены обратным клапаном, используются для циркуляционного насоса в отопительной магистрали. Их применяют, когда в этом возникает необходимость. При включении насоса происходит открывание клапана, и, в условиях повышенного давления, происходит пропуск теплоносителя. При выключении насоса происходит закрытие клапана. Отметим, что клапан закрывается в автоматическом режиме. Если получилось так, что на байпас попала окалина, то это может привести к тому, что он потеряет работоспособность.

Используя в составе отопительных магистралей байпас без клапана, можно выполнять работы в одной части системы без необходимости её полного отключения. Установка насосного оборудования без клапана позволяет осуществить подключение к системе отопления в том месте, где отсутствовал радиатор.

Автоматический байпас

на один размер меньше, чем труба стояка

Отметим, что установка автоматической модели должна производиться вместе с циркуляционным насосом. В такой связке они работают в автономном режиме даже в тех случаях, когда происходит отключение электроэнергии. Их работа осуществляется за счет естественной циркуляции.
