Как с помощью цвета определить плюс и минус на проводе

Определение полярности без мультиметра

Иногда человек знает, как мультиметром определить плюс и минус, но у него нет этого прибора. В таком случае можно воспользоваться альтернативными методами. Например, узнать полярность динамика поможет обычная батарейка емкостью 3 Вольта. К ней надо подсоединить провода, а затем ненадолго дотронуться ими к проводам динамика. Если его диффузор начнет выдвигаться наружу, то клемма устройства со знаком «+» подключена к положительному полюсу батарейки, а со знаком «−» — к отрицательному. Когда полярность перепутана, то диффузор перемещается внутрь.

Узнать, где плюс, а где минус на проводах электроприбора можно при помощи обыкновенного картофеля. Надо сначала разрезать клубень, а потом воткнуть в него оголенные концы проводов от прибора. Расстояние между ними должно быть 1–2 см. Проверяемый прибор надо включить в электросеть и подождать 15–20 минут. Затем нужно рассмотреть срез картофеля. Если у одного из проводов появилось пятно светло-зеленого цвета, то это свидетельствует о плюсовом заряде.

Еще можно найти плюс и минус с помощью теплой воды. Ее надо налить в стеклянную или керамическую емкость, а затем погрузить в нее два провода, подключив их предварительно к источнику электропитания. По истечении небольшого промежутка времени у одного из них начнут появляться пузырьки газа, свидетельствующие о начале электролиза воды, а также о присутствии отрицательного заряда.

Можно также воспользоваться компьютерным кулером. Для его подсоединения предусмотрено три провода:

• красный — это «+»;
• черный — «−»;
• желтый — это датчик оборотов.

Кулер следует подключить к проверяемому прибору, игнорируя желтый провод. Если кулер заработает, то это следует считать подтверждением того, что полярность найдена правильно, то есть, красный провод подключен к плюсу, а черный — к минусу.

Существуют правила относительно привязки цвета оболочки провода к полярности. Согласно им красный цвет соответствует плюсу, а черный — минусу. Однако это не является обязательным условием. Нередки случаи, когда окраска жил кабеля не несёт в себе никакой информации.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

• источниках питания;
• аудио-, видео аппаратуре;
• иных устройствах с электронно-программными блоками управления.

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

• складского и муниципального транспорта;
• подъемных механизмов;
• датчиков и средств автоматизации.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

• желтая, возможна зеленоватая продольная прожилка — Фаза А
• выраженного зеленого колера, иногда неонового оттенка — Фаза В
• красная.- Фаза С
• допускается сизого или нейтрального серого тона — Ноль

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Различение проводов по цвету изоляции в многожильных кабелях

Кабели с большим количеством применяются для прокладки сетей переменного тока. В этих ситуациях возможно применение разных оттенков изоляционного слоя. Цвет проводов фаза нуль земля важен, если проводка монтируется и обслуживается разными специалистами. Это позволяет сразу приступать к работе.

Разные оттенки изоляции экономят времяИсточник domamaster.net

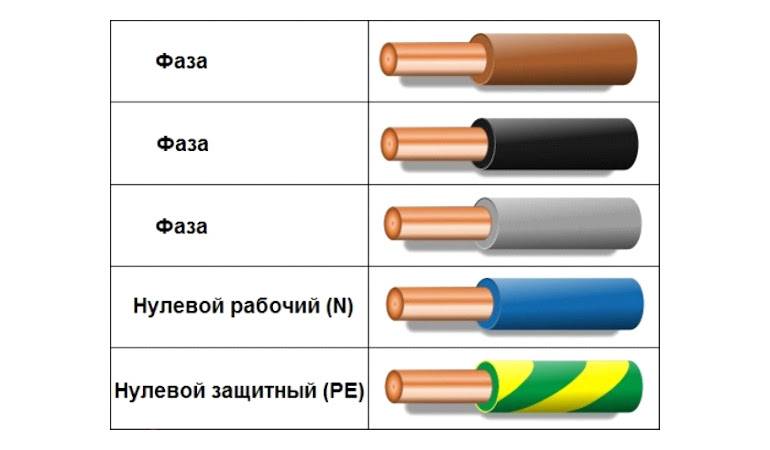

Цвета проводов в электрике 220 с 3 жилами должны точно указывать на фазу, рабочий ноль и защитное заземление. Есть государственные стандарты, которые разрешают использовать девять вариантов цветных решений для обозначения фазы и два для нейтрали и земли.

Если используется пятипроводная жила, то для маркировки ноля и заземления используются цвета согласно требований, а для фазы используются остальные цвета, один из которых обычно коричневый.

Для заземления и нейтрали используются стандартные цвета, а для обозначения фазы все остальныеИсточник magnetic.uz

Цвета изоляции проводов плюс и минус

Цветовая маркировка электросети постоянного и переменного тока различны. В первой ток течет только в одну сторону, поэтому применяют другую схему подключения.

Если в переменной сети для протекания тока необходим замкнутый контур, то для постоянного тока в нем нет необходимости. Движение происходит от плюса к минусу.

Так как при использовании схем с несколькими группами в устройствах постоянного тока невозможно точно узнать, какой из проводов плюсовой, а какой отрицательный, необходимо просматривать сопроводительную техническую документацию. В некоторых схемах применяют нулевой провод, маркируемый голубым.

Буквенное обозначение проводов

ГОСТ 18690-2012 постановил специальную буквенную маркировку каждого кабеля. Благодаря ей можно точно узнать основные параметры провода.

Каждая буква имеет свою расшифровку:

• материал;
• вид провода (плоский, контроль, установка и т.д.);
• материал изоляции;
• материал брони;
• особенности спецификации (защищенный оплеткой проводник, бронировано с помощью круглых проволок и т.д.).

Например, АППВ: провод алюминиевый, с поливинилхлоридной изоляцией, плоский, с разделительным основанием.

Полная расшифровка кабелей представлена в таблице.

Номер	Буквенное обозначение	Расшифровка
1. Материал жилы	А	алюминиевые
отсутствие буквы А означает, что они медные
2. Материал изоляции и его тип	В К Р Н или НР П Пс Пв С О Ф Э Г(КГ)	поливинилхлорид (ПВХ) капрон резина негорючая резина (найрит) полиэтилен полиэтилен самозатухающий полиэтилен сшитый стекловолокно шел полиамидный металл или фторопласт эмаль гибкая жила
3. Материал защитной оболочки	В А Р П (Пу) С Г	ПВХ алюминий резина полиэтилен (у — усиленный) свинец кабель без защитной оболочки
4. Материал брони	Бб Бн Бс Ббг Бп Д К	двойная броня наружная обмотка из негорючих лент броня свинцовая двойная броня из стальной профилированной ленты двойная броня из пластиковых и стальных лент оплетка из двойного стального провода броня из проволоки и стальной ленты
5. Особенности конструкции	Г Б О К Т Э	кабель с гидроизоляцией броня из лент кабель в оплетке обмотка круглой проволокой кабель для прокладки в трубе кабель с экраном из медной ленты

Параметры акустического кабеля для колонок

Аудиопровод обладает тремя базовыми свойствами: емкость, индуктивность и сопротивление. Из-за условий, в которых функционирует провод динамика, важнейшим качеством для него является сопротивление. Это основной параметр, отличающий акустический кабель от обычного. Это обусловлено довольно невысокими частотами и абсолютным сопротивлением системы. Большая часть звуковых установок обладает импедансом от 4 до 15 Ом.

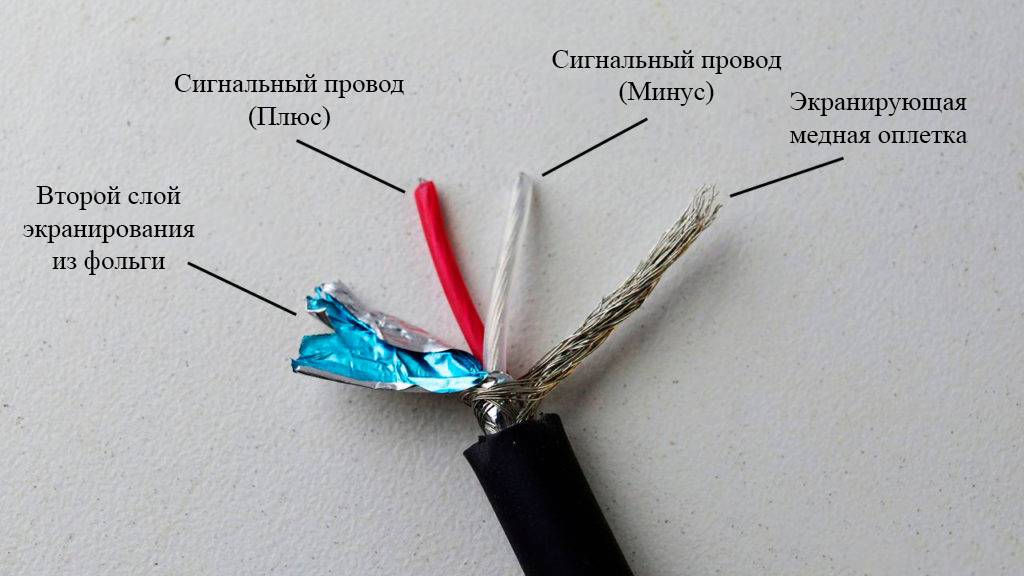

Строение акустического кабеля

Повышение сопротивления способно влиять на эффективность системы, поскольку динамик уменьшает ток возбуждения. Следующая проблема состоит в том, что обратная ЭДС, образованная динамиком, обязана иметь первоисточник с невысоким импедансом. При увеличении импеданса первоисточника обратная ЭДС поглощается в меньшей степени. Это влияет на производительность динамика, особенно в области низких гармоник, тогда они будут не такими выраженными, приобретут менее естественное звучание.

Вам это будет интересно Особенности кабельных наконечников

В основном негативные проявления провода динамика становятся ощутимыми, когда кабельное сопротивление достигнет около 5% от общего сопротивления громкоговорителя. Поскольку оно пропорционально его длине, сопротивление АК может быть скорректировано модификацией такого параметра:

Длина обязана быть насколько возможно короче, тогда сопротивление уменьшится.

Еще одно директивное правило, которое нужно соблюдать при сборке аудиосистемы — размер линии к обоим громкоговорителям должен сохраняться одинаковым, и, следовательно, они будут иметь равное сопротивление. Система будет эффективно сбалансированной.

Обратите внимание! Чем толще провод, тем меньше сопротивление, в этом отличие качественных и некачественных изделий. Это взаимосвязь между импедансом динамика, длиной и длинной, которые влияют на сопротивление

Она должна обеспечить сопротивление speaker кабеля менее 5% от номинального импеданса динамика при разных нагрузках.

Цвета в электропроводке

До введения цветовых стандартов применяли только 2 цвета, что осложняло работу электроэнергетического персонала. Сейчас такой подход считается устаревшим. В сетях до 1 кВ ПУЭ устанавливает цвета для нулевого провода и «земли». Фаза всегда должна внешне отличаться от нуля во избежание аварий.

Фаза

Находящийся под напряжением относительно нейтрали провод называется фазой. В низковольтных сетях, проектируемых в жилых районах, напряжение однофазное, передающее электричество непосредственно потребителям.

Согласно ПУЭ следует использовать один из цветов, утвержденных стандартом, но отличных от зелено-желтого и голубого.

Нейтраль

Нулевой (нейтральный) кабель используется для замыкания электрического контура и обратного движения тока. Потенциал этого провода равен нулю, поэтому в нормальном состоянии сети прикосновение к нейтрали неопасно. Для его маркировки используют голубой цвет и букву N.

Заземление

Нулевой провод, называемый «землей», защищает сеть от перенапряжения. В случае возникновения аварийного режима, ток короткого замыкания, превышающий номинальный рабочий показатель, будет уходить на «землю» напрямую или через средства защиты.

Для разных классов напряжений используют разные виды заземления. В сетях до 1 кВ применяют исключительно глухозаземленную нейтраль. К ним относят и бытовые.

Кодом PEN и голубым цветом с желто-зелеными полосами на концах обозначают совмещенные нейтрали.

Особенности цветовой разметки вручную

Иногда при прокладке электрических сетей применяют проводники одинакового цвета. В проводке, которую делали давно, цвет жил часто не соответствует существующим стандартам. В таких ситуациях проводится ручная разметка.

Чтобы при ремонте и обслуживании электроцепей не возникало проблем, для маркировки фаз электрики применяют специальные наборы.

Существующие правила позволяют делать такую маркировку при использовании кабелей без цвето-буквенного обозначения. Согласно ГОСТ и ПУЭ, ручная разметка выполняется на концах проводников или там, где они соединяются.

Разметка двухжильного провода

Чтобы найти фазу на подключенном двужильном проводе, пользуются индикатором. Когда его жало коснется провода, пребывающего под напряжением, на тестере засветится имеющийся в его корпусе светодиод.

Маркировку выполняют термоусадочными трубками или используют изоленту соответствующего цвета. В однофазных сетях фаза часто имеет красный цвет (главное, чтобы она не была синей, желтой или зеленой).

Трехжильного провода

Для определения того, где и какая жила находится в трехпроводниковом кабеле, понадобится мультиметр. Его надо поставить в режим, позволяющий измерять переменное напряжение.

Сначала с помощью индикатора находят фазу. Затем одним щупом прибора касаются фазы, а вторым по очереди нуля и заземления. В последнем варианте напряжение будет меньше.

После определения назначения проводов на них наносят маркировку. Нуль отмечают синей изоляционной лентой, заземление — желто-зеленым цветом, а фазу — любым другим.

Пятипроводной системы

При прокладке трехфазных сетей допускается использование только пятижильных кабелей. Это связано с тем, что 3 проводами подключают фазы, а 2 другими — нейтраль и заземление. Маркировку выполняют по принятым правилам.

Совмещенных проводов

Сравнительно часто, чтобы упростить монтаж электрической проводки, используют двух- или четырехжильные провода. Их обозначают как PEN (т.е. здесь совмещены заземление и нуль).

Жила будет синего цвета, а кембрики, устанавливаемые на соединениях и концах, — желто-зеленого. Существует и обратная маркировка: жила желто-зеленая, а кембрики синие.

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

• Использовать приборы только по их назначению;
• Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
• Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

• Не сгибать провода и кабели;
• Перед началом работы стоит обесточить всю сеть;
• Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
• При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

Всем привет !)

Решил написать статью :Как заряжать автомобильный аккумулятор много статей в интернете и каждые хороши по свойму . Вот одна из статей которая мне пригодилась и по ней я заряжал свой аккумулятор фирмы Energy Box 6CT 60Ah (фото ниже) ему пошел 2 год ) Что сказать АКБ не плохое производство Украина гарантию дали 1 год . Первую зиму отходил довольно хорошо . а вот вторая зима че то по выделывался сел но не полностью забрал домой и поставил на зарядку + долил дистиллированной воды до отметки MAX .

— Исходя из опыта и часто возникающих тем связанных с вопросом – «Как заряжать автомобильный аккумулятор?» можно с уверенностью сказать, что каждый автовладелец рано или поздно сталкивается с данной проблемой. Как правильно зарядить аккумулятор автомобиля

— Итак, если у вас есть зарядное устройство (ЗУ) и вам нужно зарядить «севший» аккум-р, нужно сделать следующее: 1). В целях безопасности извлекаем батарею из автомобиля (выполняем по инструкции к своему авто) и устанавливаем на ровное место, например на стол, где будет производиться дальнейшая ее зарядка. Все это нужно делать в хорошо проветриваемом помещении и вдали от огня, так как при зарядке выделяется большое количество вредных и легковоспламеняющихся газов. 2). Если аккум-р обслуживаемый, необходимо проверить плотность электролита в банках, как описано в этой статье, а так же убедиться, что его уровень соответствует норме. 3). Посмотрите на клеммы АКБ, если они окислены или загрязнены, то необходимо их зачистить напильником или шкуркой для улучшения контакта и затем слегка смазать графитовой смазкой или литолом. 4). Отверните все пробки с банок АКБ и положите их на отверстия, нужно это для того чтобы в конце процесса зарядки выделяемые газы (кислород и водород) не скапливались внутри а выходили наружу. Просто иногда отверстия в пробках оказываются засоренными и не пропускают их, что может привести к поломке АКБ. 5). После того как первые шаги сделаны можно приступать к самому процессу зарядки. Согласно инструкции к ЗУ, выполняем его подключение к соответствующим клеммам АКБ: «плюсовой» провод к «плюсу» батареи, обычно он красного цвета, а «минусовой» провод к «минусовой» клемме аккумулятора, обычно он черного цвета. Если по инструкции к зарядному устройству оно должно быть отключено от сети в момент подключения к батарее, то теперь самое время его включить в сеть, и опять же следуя инструкции настроить необходимый режим зарядки если у вас автоматическая зарядка то просто подключите и ожидайте когда потухнут лампочки но если они не тухнут а такое часто бывает берем мультиметр отключаем зарядку даем постоять 10-15 мин АКБ и меряем заряд.

Основные требования к расцветке

Если монтаж электропроводки выполнял квалифицированный электрик, соблюдавший существующие стандарты, то во время проведения профилактических или ремонтных работ индикатор или мультиметр не понадобится. Выбор регламентированного цвета проводников зависит от их назначения.

При подсоединении выключателя провод протягивают от распредкоробки. На разрыв устанавливают фазу, а не нуль. Можно выполнять запитку кабелем белого цвета на 220В, но на схеме обязательно делают соответствующую пометку.

Если цепь однолинейная, отображается силовая часть — тип питания и число фаз. Для пометки однофазной цепи делают 1 засечку, для трехфазной — 3 и указывают цвет проводов. При отметке коммуникационного и защитного оборудования используют специальные обозначения.

Правильно выполненная цветовая разметка электропроводки и ее буквенная маркировка — основные признаки качественного и профессионального монтажа.

Соблюдение принятых правил помогает ускорить и упростить монтаж и последующий ремонт, обслуживание электросети. Стандартизация цвето-буквенной маркировки позволяет любому электрику без проблем разобраться в существующей проводке даже в другой стране.

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым

В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Проверка правильности электрической проводки

Наличие цветовой маркировки проводов позволяет намного быстрее осуществлять идентификацию фазного, нулевого провода и заземляющего проводника. Если разводку проводки осуществлял кто-то другой, то полагаться на цветовую маркировку не следует. В таком случае нужно проверить, хотя редко бывает, что один специалист монтирует электрическую проводку, а другой вводит ее в эксплуатацию. Но даже от таких случаев никто не застрахован. Поэтому перед подачей напряжения лучше все проверить, чтобы не сжечь ее.

Для проверки подойдет любой прибор, хотя можно обойтись обычным индикатором электрического напряжения, в виде отвертки. С помощью такой отвертки можно легко определить фазный провод. Если проводов всего два, то это совсем просто, а если 3, то придется дополнительно искать нулевой провод и заземляющий. В таком случае лучше воспользоваться тестером. При прозвонке мультиметром, переключатель следует установить в положение для измерения переменного напряжения, больше, чем 220 V. После этого, с помощью щупов дотрагиваются поочередно до фазного провода и до, предполагаемого нулевого и заземляющего.

Чтобы тестером найти 2 оставшихся проводника, один из них нужно отключить, после чего находится нужный проводник и отмечается (запоминается), после чего он отключается, а подключается третий. Такими манипуляциями удастся достаточно достоверно определить каждый провод.

При определении каждого провода, каждый раз при отключении необходимо проверять связь и отключенного проводника. Если при прикосновении к нему щупом тестера появляется напряжение, значит где-то напутано и нулевой провод, а также заземляющий имеют гальваническую связь, что недопустимо. В таком случае, придется проверить всю проводку, начиная с самого начала, от щитовой.

При разводке электрической проводки в домах и в квартирах, больше, чем 3-х жильные провода, не используются, поэтому особых трудностей при идентификации проводов не возникает. Здесь самое главное – это все делать внимательно, соединяя вместе только проводники одного цвета. Малейшая ошибка может привести к короткому замыканию, к пожару или нанести ущерб здоровью человека.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• долговечность;
• автономность;
• хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

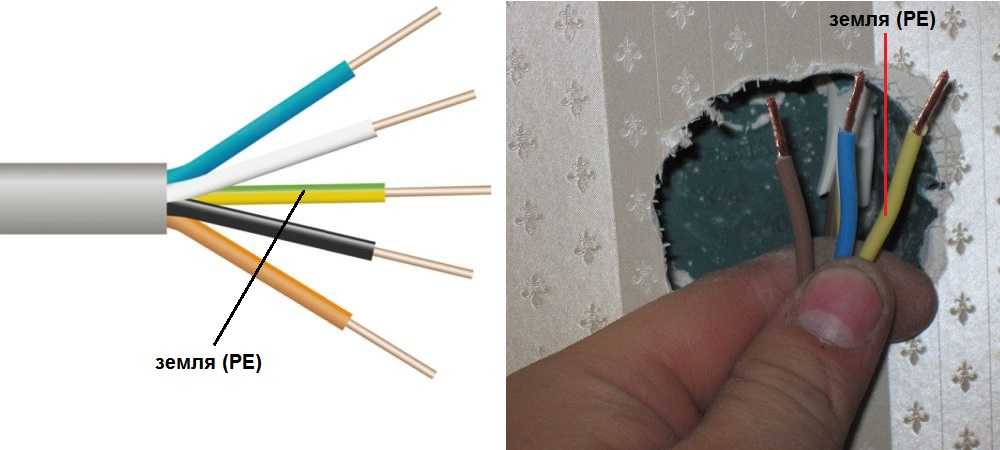

Как определить провод заземления

Определение проводов заземления – мероприятие, которое необходимо в любом электромонтажном процессе. Распознание необходимо, например, при установке розетки, люстры или выключателя. А также для диагностики неисправностей в электросети. Специалисты в этой области знают, что в первую очередь распознается фаза, ноль. И в последнюю очередь — заземление.

Несколько способов

Способов для определения фазы, ноля и заземления довольно много как при помощи приборов, так и с помощью подручных средств. Самыми популярными и надежными являются:

1. цветовая маркировка. Зная, какому цвету, относится какой провод легко установить их функциональную принадлежность. В большинстве случаев знать цвет провода заземления достаточно, если работы проводятся в новостройках с довольно новой проводкой.
2. использование мультиметра. При использовании данного специального прибора необходимо знать показатели напряжения для каждого провода. Щуп прибора, который протянут из гнезда V, по очереди соединить с каждым проводом. На шкале мультиметра показания от 8 до 15 вольт будут принадлежать фазе, а ноль так и будет показан нолем. Соответственно третий провод будет заземляющим.
3. при помощи индикаторной отвертки и мультиметра. Для этого необходимо провести ряд манипуляций:

• На первом этапе необходимо найти фазу: отключить подачу тока на электрощите, отсоединить провода. При этом их нужно отодвинуть подальше друг от друга (для того, чтобы не случилось короткого замыкания). Затем зачистить от изоляции, опять подать напряжение и начать поиски фазы.
• При работе с индикаторной отверткой следует строго соблюдать технику электробезопасности и держать ее только за защитный корпус. Затем поочередно притронуться к электропроводам сначала к одному, затем к другому. На котором проводе загорится индикатор, тот и является фазой.
• Далее поиски продолжаются при помощи мультиметра. Необходимо включить прибор на показатель переменного напряжения свыше 220 вольт. Первым стержнем прибора прикоснуться к фазе, вторым притрагиваться попеременно — то к одному проводу, то к другому. Если показатель показывает 220 вольт, то такой провод принадлежит к нолю. Если показание на табло меньше 220 вольт, то такой провод является заземлением.
