Как выбрать и установить источник питания для светодиодной ленты

Структурная и принципиальная схема основных частей блока

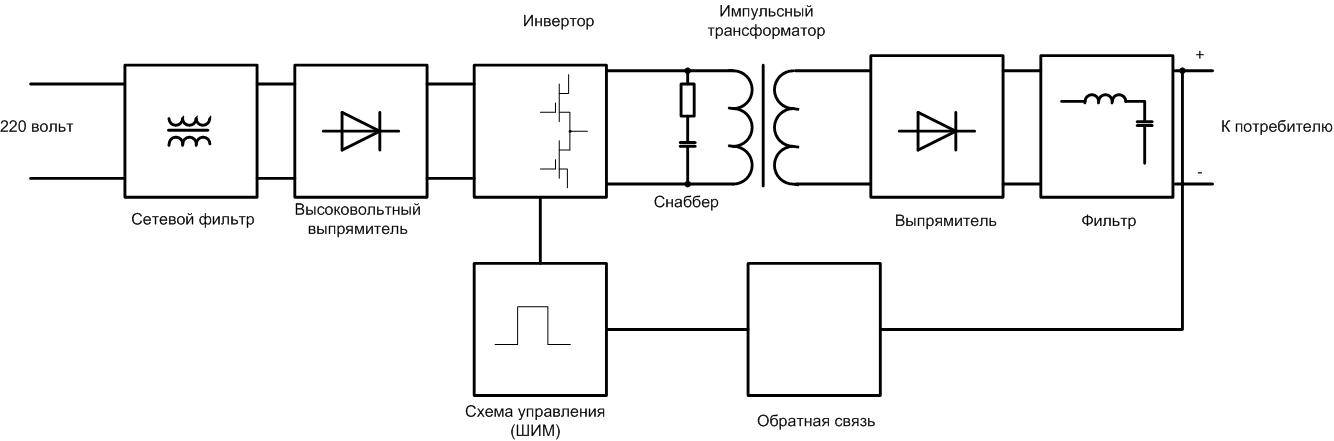

Обобщенная структурная схема импульсного БП.

На входе блока питания устанавливается сетевой фильтр. Принципиально на работу самодельного или промышленного импульсного блока питания он не влияет – все будет функционировать без него. Но отказываться от схемы фильтрации нельзя – из-за крайне нелинейной формы потребляемого тока импульсные источники интенсивно «сыплют» помехами в бытовую сеть 220 вольт. По этой причине работающие от этой же сети устройства на микропроцессорах и микроконтроллерах – от электронных часов до компьютеров – будут работать со сбоями.


Схема сетевого фильтра.

Назначение входного устройства – защита от двух видов помех:

  • синфазной (несимметричной) – возникает между любым проводом и землей (корпусом) БП;
  • дифференциальной (симметричной) – между проводами (полюсами) питания.

Фильтр, как и весь блок питания, на входе защищен предохранителем F (плавким или самовосстанавливающимся). После предохранителя стоит варистор – резистор, сопротивление которого зависит от приложенного напряжения. Пока входное напряжение в норме, сопротивление варистора велико и он не оказывает никакого действия на работу схемы. Если напряжение повышается, сопротивление варистора резко просаживается, что вызывает увеличение тока и сгорание предохранителя.

Конденсаторы Cx блокируют дифференциальные помехи на входе и выходе фильтра в диапазоне до 30 МГц. На частоте 50 Гц их сопротивление велико, поэтому влияния на сетевое напряжение они не оказывают. Их емкость может быть выбрана от 10 до 330 нФ. Резистор Rd устанавливается для безопасности – через него разряжаются конденсаторы после отключения питания.

Синфазные помехи подавляет фильтр на Cy и L. Их значения для частоты среза f связаны формулой Томпсона:

f=1/(2*π*√L*C), где:

  • f – частота среза в кГц (берется частота преобразования импульсника);
  • L – индуктивность дросселя, мкГн;
  • С – емкость Cy, мкФ.

Синфазный дроссель наматывается на ферритовом кольце. Обмотки одинаковые, мотаются на противоположных сторонах.


Конструктив синфазного дросселя.

После фильтра сетевое напряжение выпрямляется. В большинстве случаев используется стандартный двухполупериодный мостовой выпрямитель.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Виды

Виды блоков питания для светодиодной ленты

Обозначения на фото:

  1. Компактный герметичный.
  2. Герметичный в алюминиевом корпусе.
  3. Открытый.
  4. Компактный сетевой.

12-вольтовые блоки бывают двух основных видов:

  1. Стабилизированные по напряжению – 12/24 вольт. Двенадцати вольтовые применяются, в основном, для подключения светодиодных ламп G4 и MR16.
  2. Стабилизированные по току – постоянный/переменный.

Кроме этих отличий, выпускаются следующие типы:

  1. Герметичные. Степень защиты – IP66 и 67. Небольшой корпус защищает устройство от пыли и воды. Имеет встроенный потенциометр, который функционирует как подстройка тока. Блоки с маленькой мощностью выпускаются в пластмассовых корпусах, большая мощность загерметизирована в алюминиевый.
  2. Полугерметичные. Степень защиты – IP54. Пригодны для использования вне помещения, поскольку корпус адаптера металлический и влагостойкий. Мощность варьируется в пределах 10 – 360 ватт.
  3. Негерметичные. Используются только во внутренних помещениях. Выполняются в металлическом или пластиковом гофрированном корпусе.

Поскольку каждая модель отличается друг от друга по свойствам, характеристикам и предназначению, следует внимательно подходить к выбору устройства.

БП светодиодных лент подбирается по следующим принципам:

  1. Мощность, которую потребляет лента.
  2. Напряжение, необходимое для питания ленты.
  3. Защита от попадания влаги.

Описание

БП питания импульсного типа представляют собой небольшое устройство с корпусом 180x96x38 мм.Технические характеристики:

  1. Входной ток составляет 1,5 – 2,5 ампер.
  2. Входная мощность – 115 – 230 V.
  3. Частота – 50 – 60 герц.
  4. Рабочее напряжение – 220 вольт (наши стандартные сети).
  5. Выходное напряжение – 12 в.
  6. Выходной ток – 15 A.
  7. Мощность – 180 ватт.
  8. Параметры безопасности: защита от перегрузки и короткого замыкания. Некоторые виды являются влагоустойчивыми.

Это один из самых распространенных видов. Размер некоторых моделей отличается друг от друга.

Вот некоторые примеры:

  • 165x65x40;
  • 115x80x37;
  • 165x100x44;
  • 255x75x45;

Другие различия в некоторых видах:

  1. Сила тока имеет приличный диапазон: от 1,25 до 41 А.
  2. Мощность колеблется в пределах 1 – 1000 Вт.

Безопасность и соответствие стандартам гарантирует производитель. Поэтому, перед покупкой, ознакомьтесь с характеристиками оборудования.

Для того, чтобы установка блока проходила легче, его оснащают специальной присоединительной колодкой с отверстиями. Помимо этого, блоки не позволяют проводу непроизвольно вытягиваться и отключаться от колодки с винтовыми зажимами, благодаря которым и происходит подключение провода.

Охлаждаются блоки питания за счет естественной воздушной конвекции. Некоторые из них изготавливают со встроенными вентиляторами, похожими на компьютерные кулеры, и не позволяющими устройству подвергнуться перегреву во время длительной эксплуатации.

Такие вентиляторы позволяют повысить мощность. Единственный минус – это шум, который со временем только увеличивается. Если вы используете такой вид устройства, не забывайте регулярно чистить его, смазывать вращающийся механизм и удалять с него пыль.

Подключение светодиодной ленты к сети 220В схема

Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:

  • преобразовать переменное напряжение сети в постоянное;
  • выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
  • стабилизировать параметры электрического питания.

Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.

Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное.
При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.

Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке

  • Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!
  • Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.

Таблица номиналов элементов схемы:

  • C1 – 2,2 мкФ 400 В
  • R1 – 1,3 кОм
  • R2 – 4,3 кОм
  • R3 – 47 Ом
  • VD1 .. VD4 – 1N4007
  • VT1, VT2 — 13002

На схеме можно выделить три узла:

  • выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
  • стабилизатор тока на R2, R3, VT1, VT2;
  • сборка из светодиодов HL1 – HLN.

Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.

При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц.

Чем больше будет емкость конденсатора, тем меньше будет пульсация.

Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.

Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В.

На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.

Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е

как будет удобнее с точки зрения топологии.Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной

Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.

Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.

При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.

А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.

Лампочка разбилась, а плата осталась в рабочем состоянии.

Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено.
Добываем элементы из этой платы и собираем новую схему.

На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт.

Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.

Фильтр

Выходное напряжение надо отфильтровать – оно содержит большое количество продуктов преобразования. Так как инвертор работает на достаточно большой частоте, то эффективными становятся фильтры, содержащие не только конденсаторы, но и малогабаритные дроссели относительно небольшой индуктивности.


Г- и П-образные LC-фильтры.

Для расчета элементов фильтра надо задаться коэффициентом пульсаций Кп. Он выбирается из предполагаемой нагрузки:

  • чувствительная аппаратура для радиоприема, предварительные каскады аудиоаппаратуры, микрофонные усилители – Кп=10-5..10-4;
  • усилители звуковой частоты – Кп=10-4..10-3;
  • приемная и звуковоспроизводящая аппаратура среднего и низкого класса – Кп=10-2..10-3.

Для Г-образного фильтра, устанавливаемого после двухполупериодного выпрямителя, действуют соотношения:

  • L*C=25000/(f2+Кп);
  • L/C=1000/R2н.

В этих формулах:

  • L – индуктивность дросселя в мкГн;
  • С – емкость конденсатора в мкФ;
  • f – частота преобразования в Гц;
  • Rн – сопротивление нагрузки в Омах.

Для П-образного фильтра:

  • С1=С2=С;
  • L/C=1176/R2н.

Размерность величин та же, что и для предыдущего фильтра.

Способы регулирования яркости

Диммер для светодиодных лент

Одной из главных причин, почему сегодня светодиодная лента стала столь популярной, является то, что к ней можно легко своими руками присоединить специальное устройство — диммер. Оно позволяет менять интенсивность освещения в комнате.

При наличии такого элемента в схеме лента будет называться «диммируемая»

Обратите внимание! Использовать такой диммер, подходящий для светодиодных лент, можно только там. Он не подходит для взаимодействия с обычными энергосберегающими лампочками

Иначе вы рискуете вывести из строя всю систему. Для светодиодных лент существуют два основных типа диммеров:

пассивные. В их роли выступают переменные резисторы (потенциометры и реостаты). Это простейший способ регулировки, но для него характерна потеря мощности, что негативным образом сказывается на её энергоэффективности (она понижается);

Последний тип диммеров в свою очередь подразделяется на две подгруппы:

Аналоговый диммер

аналоговые. Они дают возможность поддерживать выходной ток на стабильном уровне и в требуемом диапазоне при малом падении напряжения. В результате идет небольшая потеря мощностей на светодиодной ленте;

Как видим, для светодиодной ленты оптимальным выбором для регулирования яркости станет импульсный диммер. Он, при правильном подключении, позволит вам эффективно и удобно управлять уровнем светового потока, испускаемого светодиодами.

Принципиальная схема устройства

Рассмотрим схему, предназначенную для управления светодиодными лампами
(рис. 2).

Длительность периода колебаний задается генератором, выполненным на резисторе R1 и конденсаторе С1. Разряд и заряд конденсатора С1 происходит по разным цепям, разделенным диодами VD1 и VD2. Если перемещать ползунок резистора R1 вверх, уменьшится длительность разряда и увеличится время заряда конденсатора С1

А это значит, что при изменении положения движка резистора R1 будет меняться только скважность импульсов на выходе 3 таймера DA1 и, соответственно, интервал между включением и отключением нагрузки

Поскольку максимальный ток на выходе микросхемы NE555 не превышает 0,2 А, управлять мощной нагрузкой, которой являются светодиодные лампы (ленты) следует через усилитель мощности, выполненный на полевом транзисторе.

В данной конструкции использован полевой транзистор с индуцированным каналом п-типа, например 2SK1505, 2SK1946, или любой другой с допустимым прямым током нагрузки, в 1,5-2 раза превышающим максимальный суммарный ток нагрузки, подключенной к диммеру.

Транзистор следует установить на теплоотвод, если мощность нагрузки превышает 1 А. Площадь теплоотвода должна соответствовать мощности, рассеиваемой на транзисторе.

При обращении с полевым транзистором следует иметь в виду, что он весьма чувствителен к статическому электричеству. Даже слабого статического разряда бывает достаточно, чтобы необратимо испортить транзистор. Поэтому перед монтажом все электроды полевого транзистора следует закоротить, например, алюминиевой фольгой (фото 1) или оголённым медным проводом.

Ошибки подключения

1

контроллер – блок – лента (должно быть: блок – контроллер – лента) или

блок – усилитель – контроллер – лента (правильно: блок – контроллер – усилитель – лента)

2

Так вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.

В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку. Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.

3

Даже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.

Блок питания для светодиодной ленты. Какой лучше выбрать и как рассчитать мощность?

Включать светодиодную ленту напрямую в розетку категорически нельзя, она сразу же сгорит.

Светодиодные ленты питаются напряжением 12 или 24 вольт.

12и вольтную ленту проще приобрести и она стоит дешевле в отличи от 24 вольтовой.

Для того, чтобы преобразовать напряжение 220 вольт в 12, применятся импульсный блок питания. Его основной параметр — мощность, которую он может отдать светодиодной ленте .

Для наглядного примера расчета мощности блока питания возьмем две пятиметровые RGB-ленты SMD 5050 , 30 светодиодов на метр, которые нужно запитать.

Расчет блока питания для светодиодной ленты

Для начало, надо узнать, потребляемую мощность одного метра такой ленты.

Чему равна мощность одного метра ленты, вы можете посмотреть в этих таблицах:

Вот именно такой мощности необходим блок питания, для того чтобы запитать 10 метров светодиодной ленты SMD 5050 c 30 светодиодами на метре.

Открытый блок питания

Этот тоже выдает 100 ватт, но имеет самые большие размеры. Лично я не встречал ни разу, чтобы его использовали для подсветки потолков или стен. Его невозможно спрятать в нишу. Применяется для питания аппаратуры, обычно устанавливается в аппаратные отсеки или специальные шкафы. Его достоинство — это более низкая стоимость.

Компактный герметичный блок питания в пластиковом корпусе

Небольшой размер, легкий, влагозащищенный. Его мощность не привышает 75 ватт. Следовательно, чтобы запитать две ленты, понадобится два блока питания по 50 ватт. Такие блоки применяются для подсветке интерьеров, т.к. его проще спрятать.

Герметичный блок питания в алюминиевом корпусе

Мощность такого бока 100 ватт, его одного достаточно, чтобы запитать сразу две ленты. Вес этого блока больше килограмма и имеет большой размер. Такой блок применяется в основном, для подсветки уличных вывесок, т.к. очень надежный и хорошо защищает от внешних воздействий (дождь, солнце, мороз).

С помощью блока питания напряжение 220 Вольт понижается до 12 В, необходимых для свечения большинства светодиодных светильников, в том числе и лент. На сегодняшний день существует широкий ассортимент БП, различных по мощности, размеру и степени защиты корпуса. Само собой, для каждого отдельного случая нужно правильно подобрать характеристики устройства, чтобы оно прослужило долго и без причинения неудобств. В этой статье мы расскажем вам, как выбрать блок питания для светодиодной ленты на 12 В.

Класс защиты

Мощность светодиодной ленты на метр является важной характеристикой для представленного изделия. Но это не единственный параметр, на который опираются при выборе

В зависимости от сферы применения, существуют различные классы защиты ленты.

Для сухого помещения с нормальными условиями окружающей среды, отсутствием значительной запыленности применяются открытые разновидности приборов. Их маркировка содержит показатель IP20.

Если помещение довольно влажное, можно применять устройства с защитой из эпоксидной смолы. Этот материал защищает поверхность ленты, но не светодиоды. Поэтому для уличного монтажа этот вариант не подходит. Класс защиты такой ленты маркируется IP65.

Для уличного монтажа применяют монолитные силиконовые ленты. В ней защищены от негативного воздействия окружающей среды все элементы конструкции. Их класс защиты IP68.

Лента светодиодная, мощность которой выбрана в соответствии со всеми правилами, проработает долго. Но это справедливо только в случае приобретения изделия известных и проверенных торговых марок. Эксперты советуют не покупать дешевые и некачественные ленты.

Долговечные изделия не могут иметь неровные края ленты или криво вклеенные светодиоды. Поэтому перед совершением покупки необходимо осмотреть осветительный прибор. Из недорогих, но качественных брендов эксперты выделяют Feron, Maxus. Согласно отзывам простых пользователей, такие светодиодные ленты прослужат не менее 5 лет.

Особого подхода при выборе требует лента светодиодная. Мощность и особые характеристики этого устройства позволяют приобрести и правильно подключить самую подходящую разновидность изделия.

› Блок питания для светодиодной ленты

Блок питания
для светодиодной
ленты.
Какой лучше
выбрать и как
рассчитать
мощность?

Включать
светодиодную
ленту напрямую в
розетку
категорически
нельзя, она
сразу же
сгорит.

Светодиодные
ленты питаются
напряжением 12
или 24 вольт.

12и вольтную
ленту проще
приобрести и она
стоит дешевле в
отличи от 24
вольтовой.

Для того,
чтобы
преобразовать напряжение 220
вольт в 12,
применятся
импульсный блок
питания. Его
основной
параметр – мощность,
которую он
может отдать
светодиодной
ленте .

Для
наглядного
примера расчета
мощности блока
питания возьмем
две пятиметровые
RGB-ленты
SMD 5050 , 30
светодиодов на
метр, которые
нужно запитать.

Расчет блока
питания для
светодиодной
ленты

Для начало,
надо узнать,
потребляемую
мощность одного
метра такой
ленты.

Чему
равна мощность
одного метра
ленты, вы можете
посмотреть в
этих таблицах:

Вот именно
такой мощности
необходим блок
питания, для
того чтобы
запитать 10
метров
светодиодной
ленты SMD 5050 c
30 светодиодами
на метре.

Открытый
блок питания

Этот тоже
выдает 100 ватт,
но имеет самые
большие размеры.
Лично я не
встречал ни
разу, чтобы его
использовали для
подсветки
потолков или
стен. Его
невозможно
спрятать в нишу.
Применяется для
питания
аппаратуры,
обычно
устанавливается
в аппаратные
отсеки или
специальные
шкафы. Его
достоинство –
это более низкая
стоимость.

Компактный
герметичный блок
питания в
пластиковом
корпусе

Небольшой
размер, легкий,
влагозащищенный.
Его
мощность не
привышает 75
ватт.
Следовательно,
чтобы запитать
две ленты,
понадобится два
блока питания по
50 ватт.
Такие блоки
применяются для
подсветке
интерьеров, т.к.
его проще спрятать.

Герметичный
блок питания в
алюминиевом
корпусе

Мощность
такого бока 100
ватт, его
одного
достаточно,
чтобы запитать
сразу две ленты.
Вес этого блока
больше
килограмма и
имеет большой
размер.
Такой блок
применяется в
основном, для
подсветки
уличных вывесок,
т.к. очень
надежный и хорошо
защищает от
внешних
воздействий
(дождь, солнце,
мороз).

С помощью блока питания напряжение 220 Вольт понижается до 12 В, необходимых для свечения большинства светодиодных светильников, в том числе и лент. На сегодняшний день существует широкий ассортимент БП, различных по мощности, размеру и степени защиты корпуса. Само собой, для каждого отдельного случая нужно правильно подобрать характеристики устройства, чтобы оно прослужило долго и без причинения неудобств. В этой статье мы расскажем вам, как выбрать блок питания для светодиодной ленты на 12 В.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

  • размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
  • размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

  • 3,2*2,8 мм выдает 0,3 до 1,6 лм;
  • размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

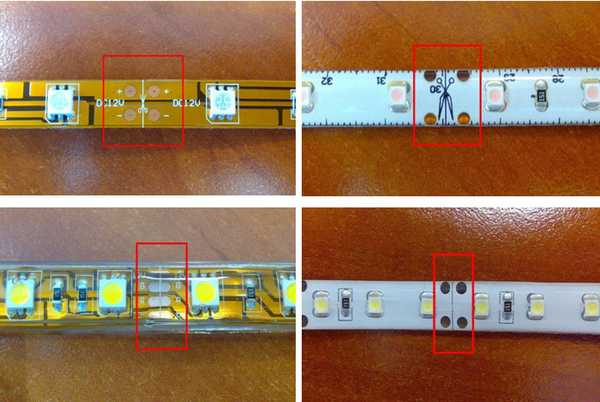

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Выводы и полезное видео по теме

Первый ролик даст возможность человеку ближе познакомиться с регуляторами, узнать некоторые их особенности:

В следующем видеоматериале изложена информация позволяющая лучше разобраться в преимуществах дистанционного управления, понять, как оно выполняется:

Видеоролик поможет разобраться, как повысить функциональность светодиодных лент и узнать о преимуществах сенсоров:

Диммер, предназначенный регулировать яркость лент, — практичное устройство, способное существенно уменьшить расход электроэнергии в любом помещении, а также повысить в нем комфорт. Но для этого человеку необходимо сделать правильный выбор и не забывать о том, что нужный результат будет получен только при покупке качественного изделия.

Пишите, пожалуйста, , задавайте вопросы, размещайте фото в расположенном ниже блоке. Расскажите о том, как подбирали диммирующее устройство для ленточной светодиодной подсветки в собственном доме/квартире. Не исключено, что ваши рекомендации будут полезны посетителям сайта.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
