Как правильно установить дымоход в бане своими руками

Виды

Варианты конструкций дымоходов подбирают в зависимости от используемого материала строительства бани. Все элементы устройства допустимо приобрести в готовом виде или соорудить самостоятельно. До недавнего времени основным материалом дымоотводящей трубы был кирпич. Он отличается идеальными характеристиками, долговечностью, пожарной безопасностью.

Для сооружения кирпичной трубы необходимы особые знания и умения. Не для каждой бани такой вариант является подходящим. Без отсутствия практического опыта в кладке кирпичной трубы правильный дымоход соорудить практически невозможно. Структура кирпича имеет характерные шероховатые участки, которые являются причиной отложения сажи в дымоходе, что приводит к быстрому засорению конструкции. Помимо этого сажевые отложения могут привести к появлению искр при растопке печи, что небезопасно.

Современные мастера чаще выбирают дымоход из нержавеющей стали для банной печи. Главное достоинство такого устройства – быстрый монтаж. Помимо этого дымоходы из металла лишены проблем, которые могут возникнуть в кирпичной печной конструкции. Дымоходы из нержавейки нередко представляют собой сэндвич конструкции. Прямой железный дымоход бани легко установить собственными руками.

Внутренняя часть трубы из стали отличается гладкой поверхностью. Отсутствующие грани и шероховатости способствуют лучшему отводу дыма из печи. Но при температурных изменениях на стальной трубе появляется конденсат. При закрытой теплоизоляцией трубе такого явления не возникает. Об этом эффекте стоит помнить, организуя обустройство конструкции собственными руками.

Еще один вид дымохода для печей бани – керамический. Данная конструкция отличается устойчивостью к огню, надежностью. Современные трубы из керамики подходят для твердотопливных котлов, а также устройств, работающих на жидком топливе.

Основные отличия данных конструкций от прочих видов:

  • универсальная система (возможность подбора разных диаметров);
  • легкость обработки дымохода даже с боковым проходом;
  • водо- и паронепроницаемость (доступность для печей с каменкой);
  • механическая прочность.

Разновидности керамических, металлических моделей и изделия из кирпича подразумевают обязательное наличие в конструкциях основания, емкости для аккумулирования конденсата, тройника для очистки и осмотра.

Нюансы, требующие особого внимания

Безусловно, производитель продукции имеет огромное значение. Однако на рынке появилась масса подделок. Обычному обывателю трудно уловить все тонкости, поэтому, чтобы не ошибиться, стоит прислушаться к советам профессионалов:

Перед походом в магазин возьмите маленький магнит, заверните его в тонкую ткань и положите в карман.
Если менеджер будет вам говорить, что труба изготовлена из высококачественной нержавейки, достаточно приложить к ней магнит. Даже малейшее притягивание говорит о том, что вас обманывают
Ткань же предотвращает возможное появление царапин.
Обязательно убедитесь, что печная труба не имеет деформации, сколов и вмятин.
Обратите внимание на толщину металла цилиндрического изделия, которая должна быть более 0,5 мм. От этого параметра зависит долговечность всей конструкции
Чем он больше, тем дольше будет срок эксплуатации.
Каждая деталь должна иметь абсолютно ровную форму

Важно, чтобы в сварных швах не было следов прерываний.
Желательно непосредственно в магазине попытаться собрать несколько деталей конструкции. Все соединения должны получиться прочными и без зазоров

Никакого сводного движения элементов не допускается.
Безусловно, каждый стремится сэкономить, однако этого делать не стоит. Необходимо помнить, что качество играет главную роль, а цена отходит на второй план.

Основные моменты выхода через крышу

Теперь следующий этап: надо «дырявить» крышу и кровлю. Работа малоприятная, но необходимая. Опять начинаем с разметки. Если сравнивать с потолком, то здесь уже размечаем по-другому. Крыша, как правило, имеет уклон. И чем больше этот угол уклона, тем больше будет площадь отверстия, вырезанного под печную трубу.

С боковой вертикальной разметкой всё просто: отступаем от сэндвич трубы 10-15 сантиметров и выпиливаем деревянную обрешётку. С горизонтальной верхней и особенно нижней разметкой посложнее. Тут следует учитывать наклон крыши и быть повнимательней с нижней доской обрешётки. Следите за тем, чтобы она не была слишком близко к дымоходу.

Саму кровлю придётся вырезать в виде овала. Опять же, чем больше угол крыши, тем более растянутым получится отверстие. Чтобы со стороны улицы закрыть вырезанное отверстие, применяют специальные резиновые уплотнители. В простонародье их называют «флешками». Они так и называются – уплотнители кровельных проходов. Очень удобная и практичная штука.

Флешка — уплотнитель кровельного прохода

Кстати, на счёт «флешки». Всегда приобретайте её с нужным уклоном, под угол ската Вашей крыши. Часто менеджеры в торговых сетях предлагают прямой вариант флеш уплотнителя. На практике его можно качественно поставить только на горизонтальную поверхность. Учитывайте этот момент.

Технические требования

Устройство дымохода в бане планируют до начала строительства. На схеме печь в парилке располагают так, чтобы труба, выходящая на кровлю, была помещена как можно ближе к коньку или к наружной стене. Каналы с горизонтальными участками более 1 м не способствуют хорошей тяге. Легкие печи оборудуют насадными трубами, а большие — отдельно стоящими массивными коренными.

Основные требования к размерам дымохода такие:

  1. Диаметр канала. Выбирают в зависимости от тепловой мощности печи. Минимальный размер — 150 мм, а если печь кирпичная, проходное сечение трубы должно быть не меньше площади 1 кирпича (25х12 см). Площадь сечения канала для электропечей — от 8 см² на 1 кВт. Если канал слишком большой, поднимающийся дым будет быстро остывать и вызывать образование конденсата, а узкий канал не сможет создать необходимую тягу.
  2. Высота внутреннего дымохода для хорошей тяги должна составлять не меньше 5 м (от пода печи до верхнего края) и располагаться на кровле ближе к коньку. Если это расстояние меньше 1,5 м, труба должна быть на 50 см выше конька. Для плоских крыш оптимальная высота трубы — 1,2 м. Конструкцию выше 1,5 м необходимо дополнительно фиксировать растяжками.
  3. Толщина. Стенки должны обеспечить медленное остывание.дымохода. Для внутренней конструкции их толщина должна составлять не меньше 12 см, а для наружной — 38-40 см.

Долго держат тепло каналы из керамики или кирпича. Меньше других покрывается изморосью сэндвич, представляющий собой конструкцию из вложенных одна в другую двух труб с термоизоляцией между ними. Для бани ее слой из керамзита или базальтовой ваты должен быть не меньше 50 мм.

Важно, чтобы внутренняя поверхность канала была гладкой, не пористой. Это обеспечивает тягу и не позволяет накапливаться саже на стенках в больших количествах

Неровности задерживают движение дыма, поэтому лучше, если внутренняя часть имеет круглое сечение.

Виды дымоходов

Прежде чем выводить что-то, давайте посмотрим, какие дымоходы вообще бывают. Это не займет много времени.

По материалу дымоход может быть изготовлен либо из металла, либо из кирпича, либо из керамики. Все три устойчивы к высоким температурам, имеют свои достоинства и недостатки.

Труба-сэндвич, для дымохода в бане через крышу.

Кирпич

Кирпичный дымоход — это печная классика.

Ставит его обычно тот же мастер, что и делает печку, поэтому технологические вопросы можно не рассматривать — печное дело сложное. Однако стоит заметить, что продержится такой дымоход дольше металлического, но чистить его придется чаще и делать это сложнее, чем с трубой.

Резоном построить отдельную сложную кирпичную конструкцию с коленцами может быть желание сократить потери тепла — проводя дым даже от железной печки через нее вы получаете существенное охлаждение дыма, выходящего наружу.

Комбинация — железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионалом

В бане кирпичный дымоход применим к кирпичной же печи для любителей русских традиций.

Помимо этого допустимо обкладывать кирпичом дымоходы из других материалов.

Металл

Металлические варианты превалируют, потому что выигрывают по соотношению цена-качество. Металл может быть и черным железом (нуждается в покраске), то есть сталью с высоким содержанием углерода, и нержавейкой (легированные стали).

Металлическая монотруба. Фото СтройДом

По конструкции это могут быть либо монотрубы, либо сэндвичи, то есть две трубы разного диаметра, вложенные одна в другую, с прокладкой из минваты. См. фото выше.

Обычно монотрубу ведут до потолка, а потом она переходит в сэндвич.

ВНИМАНИЕ! Проблема сэндвичей в том, что у них часто прогорают внутренние трубы, что делает их опасными. Минвата в случае попадания воды (конденсат) перестает изолировать тепло и внешняя труба перегревается.

Керамические

Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.

ВАЖНО! Керамика наиболее безопасна при эксплуатации.

По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.

Внешний

Наименее затратный способ вывода — для этого понадобится всего одно отверстие в стене, через которое труба будет выведена на улицу, а там изгиб и она устремляется вверх, крепясь на некотором расстоянии от стены. Проходка в крыше печной трубы в этом случае возможна только если там есть свесы кровли и они оказываются на пути. Иначе — вообще без проходок.

Вывод трубы дымохода через стену. Фото НЗСК

Если нет задачи экономить тепло, например, отбирая его у дымохода, то внешний вывод осуществить проще всего, особенно для самостоятельной работы.

Внутренний

Однако данная статья посвящена установке дымохода в бане через потолок и крышу. Вести его через перекрытия и привычнее, и пожароопаснее. Но соблюдение нормативов существенно сократит риски.

Выбираем материал, длину и сечение дымохода для бани

Дымоход, подходящий для одного вида топлива, может абсолютно не подходить для другого. Чем же отличаются дымоходы для разных отопительных приборов, работающих на различном топливе?

Так, кирпичный дымоход, великолепно работающий с дровяной печью или камином, где не нужно большой тяги и прямоугольное сечение замедляет ее, категорически не подходит для газовой печи. Для тяги – лучше стальная цилиндрическая труба. И лучше из нержавейки, двухконтурная с утеплителем между слоями.

1

Но если какой-нибудь производитель дымоотводящих систем станет утверждать, что именно его система универсальна и подходит для любых отопительных приборов, не верьте ему, потому что это фикция. Рассмотрим на примере:

1. Теплый воздух стремится вверх – это аксиома. Соответственно: чем больше теплого воздуха – тем лучше тяга. И это справедливо. Далее, чем выше труба, тем большее количества теплого воздуха будет в ней находиться и тем эффективнее будет тяга. Значит, высокая труба большого диаметра должна обеспечить великолепную тягу? Но, если перестараться с диаметром и высотой, то может возникнуть следующее: из-за чрезмерного увеличения диаметра дымохода происходит быстрое остывание продуктов сгорания, вследствие чего образуется конденсат, препятствующий их выходу. Результат – падение тяги.

2. Уменьшаем диаметр и увеличиваем высоту дымохода. Тяга радикально усиливается. При этом также увеличивается прохождение холодного воздуха через поддувало, радикально охлаждая и саму топку и далее. В этом случае ваш теплоноситель (дрова, газ, дизтопливо, мазут т.д.) в прямом смысле «вылетит в трубу». Но это только один из вариантов. Ведь если диаметр будет слишком маленьким, а высота трубы слишком большой, то тяга может вообще потеряться ввиду значительного аэродинамического сопротивления из-за завихрений в трубе. Тогда все будет еще хуже, и продукты сгорания могут попадать в помещение.

Случаи, конечно же, крайние, но закономерности – налицо. Подбор параметров дымоходов для печи бани в домашних условиях в лучшем случае может повлиять на КПД вашего отопительного прибора, а значит на ваши финансовые потери в итоге.

Существуют в свободном доступе программы расчета диаметров дымоходов, но данные, которые необходимо ввести в программу… есть желание – посмотрите сами. Это займет меньше времени, чем объяснение нецелесообразности затеи.

К чему это все? Да к тому, чтобы вы не рассматривали дымоход, как элементарный прибор и в любом случае балансировали его параметры с вашей печкой и видом топлива, которое она потребляет.

Кроме этого, есть еще одно обязательное требование к любым дымоходам – их верхний уровень по отношению к коньку в зависимости от расстояния до него. Данная зависимость хорошо показана на картинке ниже.

В противном случае, возникающие завихрения на выходе из трубы могут реально сделать работу печи невозможной.

Выбор сэндвич-дымохода

Чтобы проводить монтаж дымохода из любых сэндвич-труб по правилам, в первую очередь нужно определиться с выбором основного материала, а также вспомогательных элементов и комплектующих.

Используемые материалы

Элементы конструкции из нержавеющей жаропрочной стали

Тип материала подбирается с учетом конкретного прибора для отопления и вида топлива. Для современных дымоходов чаще всего выбирают высокопрочную сталь или черный металл. В перечень наиболее надежных стальных сплавов входит нержавеющий материал, стабилизированный титаном или молибденом категории AISI 321 и 316, а также жаропрочная сталь типа AISI 304. Металл 321 неустойчив к появлению коррозии и подходит лишь для приборов, функционирующих на дровах, аналог с номером 316 предназначен для установок на газовом или дизельном топливе.

Жаропрочная сталь содержит хром в сочетании с никелем, которые нечувствительны к повышенным температурам и окисленной среде. Для труб дымохода также подходит черный металл. Поскольку он способен сгорать и окисляться, его дополнительно покрывают слоем специальной эмали. Трубки с эмалью могут эксплуатироваться в течение долгого времени при нагреве до 400 градусов и с быстрым повышением до 750 градусов. Комбинированные сэндвич дымоходы также пользуются спросом, это более экономичные аналоги, состоящие из двойных труб, сделанных из разных материалов.

При выборе комбинированных деталей нужно смотреть на материалы, из которых они сделаны. Трубы внутреннего типа должны быть изготовлены из прочной нержавеющей стали, лишь в этом случае они прослужат максимально долго.

Необходимые детали

Помимо дымохода для его монтажа необходимо приобретать дополнительные детали, которые станут элементами всей системы. Сюда входят прямые элементы трубки длиной до одного метра и с диаметром до 80-600 мм, а также колени и тройники, предназначенные для выведения сквозь стену на улицу или с целью обхода балок или стропил. Помимо этих деталей покупают проходные патрубки для изоляции трубок от межэтажных перегородок и конус из металла для разделки кровли.

Кирпичные

Дымоходную систему из кирпича возводят как в кирпичных кладках внутри стен здания, так и строят отдельно. Для установки имеется подробная инструкция. Во время работы обязательно надо действовать по ней.

Кладка трубы печной и дымохода проводится с перевязкой с использованием известкового или цементно-песчаных растворов внутри здания. Если работы ведутся на крыше, то тогда работа должна проводиться только с цементным раствором.

По строительным нормам и правилам каналы нужно делать из полнотелых красных кирпичей хорошего качества. Шов между кирпичами должен быть не больше 10 мм. Штукатурным раствором внутреннюю часть заделывать не обязательно.

Часто в подготовленный канал помещается асбестоцементная труба.

Для изготовления кирпичного дымохода нужно сооружение фундамента.

Если основание и вся поверхность у трубы на дымоход будут шероховатыми, то там будет копиться сажа.

Нужно учитывать, что стенка дымохода постоянно увлажненная от конденсатов.

Металлические

Для изготовления металлических дымоходов в основном используют нержавейку. Хотя дымоход из чугунной трубы тоже популярен. Металлические изделия напоминают собой некую модульную систему и состоят из:

  • переходников;
  • тройников;
  • отводов;
  • зонтиков.

Такие системы монтируют как внутрь кирпичных каналов, так и отдельно.

Преимущества труб из нержавейки:

  • материал жаропрочный, кислоустойчивый, поэтому конденсат не будет разъедать трубы;
  • поверхность гладкая, значит, не будет накопления сажи.

За счет этих двух показателей и правильно подробного сечения труб будут обеспечены стабильные аэродинамические характеристики. Для отходящих газов таким способом создаются отличные условия для их прохождения. Если установить радиатор на трубу дымохода, то характеристики только улучшатся.

Металлические изделия могут быть:

  • одностенными;
  • двустенными.

Для изготовления одностенных изделий используют один слой нержавейки, а для двуслойных – два. Между слоями аккуратно уложить специальный изолирующий материал.

При проведении различных ремонтных работ трубу из металла укладывают внутрь кирпичных каналов.

Требования пожарной безопасности к дымоходам

Правила пожарной безопасности распространяются на любые типы труб для вывода дыма (керамические, кирпичные, асбестоцементные или металлические).

Неправильное соединение может стать причиной возгорания. Это наиболее опасно в домах каркасного типа из дерева.

Важно учесть, что в зависимости от того, какое устройство используется для отопления, требования к крепежу дымохода отличаются. Связано это с разной температурой сырья для горения:

  1. В конденсационных приборах на природном газе рабочая температура ‒ 80 градусов, предельная ‒ 120 градусов.
  2. В газовом атмосферном рабочая ‒ 120 градусов, предельная ‒ 200 градусов.
  3. Банные печи могут разгонять температуру до 700 градусов.
  4. Буржуйки, каминное устройство ‒ от 350 до 650 градусов.
  5. В дизельных агрегатах показатель ‒ 250 градусов.
  6. Для твердотопливных котлов на дровах ‒ 300 градусов. При использовании угля ‒ до 700 градусов.

Отмечается, что на выходе из газового котла температура дыма небольшая, за счет значительного КПД (коэффициента полезного действия) ‒ от 88 до 96%. Но вырабатывается конденсат, который требуется отводить.

Наиболее пожароопасными считаются трубопроводы в печах, котлах на Узнать больше о требованиях и нормах действующего СНиП относительно дымоходов можно здесь:

Требования к устройству дымохода

Задачи дымохода – дать хорошую тягу, вывести газов после сгорания топлива. К дымовыводящей системе выдвигают такие требования:

  • хорошая аэродинамическая конструкция, обеспечивающая высокую тягу, позволяющая хорошо отводить продукты горения, обеспечивать поступление воздуха в камеру топки, сам процесс горения;
  • внутренняя поверхность дымохода имеет гладкое, противокоррозионное покрытие, на котором плохо удерживается сажа;
  • на выходе система имеет дымник, делают искрогаситель на дымоход для бани;
  • выполняют термоизоляцию стенок выводящего канала, что защищает баню от возгорания.

Делая дымоход своими руками, придерживайтесь правил:

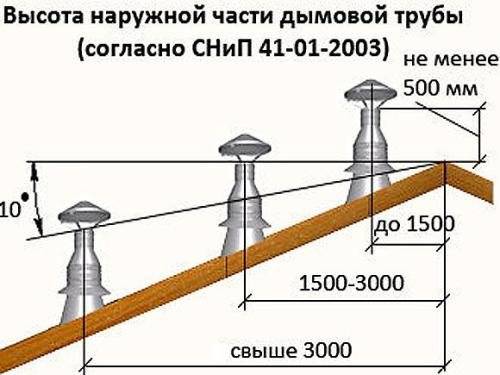

  • При плоской кровле высота дымопровода над поверхностью крыши – не менее 50 см.
  • Если крыша скатная – расстояние до ее конька составляет 1,5 м при высоте больше 0,5 м по отношению к ограждающему парапету. Обязательно возвышается над уровнем конька.

Материалы, из которых делают системы дымоотведения для бани:

  • кирпич;
  • керамические трубы;
  • нержавеющая сталь, чаще всего сэндвич – двухстенная труба с проложенным между стенками теплоизолирующим материалом.

При постройке бани каналы выведения продуктов горения из печи проводят:

  • Сквозь стену, преимущество – минимальное задымление, усиление тяги путем повышения, понижения высоты отвода.
  • Через крышу, плюс конструкции – высокая устойчивость, дымовые газы не переохлаждаются. Однако, велика опасность не заметить задымление под крышей при пропусках дыма.

Бывают насадочные, коренные, стеновые (внешние) дымоходы. Первые надевают на печной патрубок, вторые расположены отдельно, примыкая к печке. Стеновые выполняют в стене здания или снаружи за ней.

Как утеплить

Для утепления внешних участков дымохода через стену используют базальтовую вату. Она выпускается в форме плит или разъёмного цилиндра и обладает:

  • высокими теплоизоляционными качествами,
  • хорошей паропроницаемостью,
  • высокой термостойкостью ( выдерживает температуру нагрева до +100ºС),
  • стойкостью к плесени и образованию грибка.

Монтаж утеплителя начинают от вводного патрубка печи, постепенно обматывая его вокруг трубы до формирования слоя нужной толщины. Затем его стягивают обжимным хомутом. Утеплённый участок закрывают стальной трубой большего диаметра. Для обработки мест соединений применяют жаростойкий герметик.

При использовании базальтового цилиндра вначале на дымоход устанавливают кожух, а затем в него опускают цилиндр, у которого внутренняя поверхность и стыковочный элементы («шип» и «паз») обработаны герметиком.

Термоизоляция дымоходов для бани

Утепление дымохода снижает риск образования конденсата

Одностенным трубам присущи три главных недостатка:

  • сильный нагрев, который может вызвать пожар или ожоги;
  • перепад температуры между внешней и внутренней поверхностью трубы, приводящий к выпадению конденсата и повышенному износу комплектующих;
  • повышенная теплоотдача в пространство, особенно для внешних сооружений.

Для предотвращения нежелательных последствий дымоходы утепляют, применяя различные материалы. Требование обязательно согласно п.4.4.4 СНиП 41-01-2003.

Минеральная вата

Минвата — общее названия для нескольких материалов:

  • каменной, изготовленной из базальтовой породы;
  • стеклянной, производимой из боя стеклотарных производств;
  • шлаковой из побочных продуктов металлургической промышленности.

Применение минваты ограниченно для каждого типа:

  • Стекловата при намокании теряет теплоизоляционные свойства. Материал нетехнологичен при монтаже — требуются повышенные меры защиты органов дыхания и зрения.
  • Шлаковата при нагревании выделяет вредные вещества и для утепления внутри помещений непригодна. При намокании быстро слёживается, становится бесполезной в качестве утеплителя.

Другие теплоизоляционные материалы

Базальтовая вата выдерживает температуру до 800 градусов

Базальтовый картон — это материал схожий с каменной ватой, веществом для связи волокон, в которой является бентонит (особый вид глины). Материал безопасен для природы и человека.

Есть две разновидности базальтового картона — с дополнительным слоем фольги или без него.

Структура и толщина листов подходят для термоизоляции стены.

Огнестойкий гипсокартон внешне не отличается от обычного, но поверхность листа пропитана антипиреном. Материалом ограждают деревянную обшивку стен, от нагрева дымоходной трубой.

Стекломагниевые (стекломагнезитовые) листы состоят из пяти слоёв: центрального теплонаполнителя, закрытого с обеих сторон внешними декоративными слоями и армирующей сеткой.

Гибкость материала позволяет защищать геометрически сложные поверхности.

Минерит изготовлен на основе цемента и волокнистого армирующего материала. Плиты не выделяют ядовитых веществ, хорошо изолируют поверхности от нагревания и задерживают посторонние звуки. Материал подходит для ограждения горючих поверхностей, подходит для изоляции мест прохода трубы через стены и потолок.

Проделывание отверстия в стене и выведение воздуховода

Свой собственный дымоход внешнего типа может иметь любую форму. Однако его непременно надо будет вывести наружу, а сделать это можно через любое доступное отверстие в стене. Если же его нет, то дыру придется сделать самому. При этом ее размеры должны совпадать с диаметром воздуховода. Проделать отверстие в бетонной стене поможет ударная дрель или перфоратор, а при работе с деревом понадобится лобзик и зубило.

С двух сторон к проделанному отверстию закрепляются специальные переходники, обеспечивающие герметичное подсоединение основного канала. Они имеют форму квадрата с проделанным внутри отверстием определенного диаметра. В углу каждого угла четырехугольника имеется отверстие, предназначенные для вкручивания крепежа.

После установки переходников в полученное отверстие выводится труба, подключенная к печи, а ее стыки дополнительно проклеиваются армирующей лентой.

Прочистка

Эта тема заслуживает отдельного разговора. Ведь дымовой канал, как и любое устройство, требует технического обслуживания. В данном случае под этим подразумевается его прочистка. На стенках элементов системы дымоотвода со временем образуется слой сажи. Как уже было выше сказано, это не только ухудшает тягу, но и способно вызвать неконтролируемое возгорание, по причине которого может случиться пожар. Самый действенный и, соответственно, самый распространённый способ — это механическая прочистка.

Прочистку дымохода нужно проводить регулярно, так как сажа скапливается на стенках любой трубы

Для механической прочистки исполнителю потребуются щётки, скребки, ерши, имеющие различную форму и размеры. В некоторых случаях может понадобиться специальное ядро, к которому крепится трос. Чтобы пробить достаточно плотные засоры без такого приспособления порой не обойтись.

Начинать работы лучше всего с верхнего отрезка трубы, постепенно продвигаясь вниз. Но прежде всего, на крыше необходимо установить лестницу и надёжно закрепить её. Также следует плотно закрыть отверстия зольника, а также топки и, наоборот, открыть все заслонки. Кроме этого предварительно демонтируют с дымохода оголовок. Все работы выполняются обязательно в респираторе.

Далее, используя жёсткую щётку с железной щетиной, удалите сажу внутри трубы. Для очистки мест, куда рукой не достать, используйте гибкий ёршик. Этот аксессуар выглядит в виде гибкого тросика, оснащённого с одной стороны ручкой для вращения, а на другой его стороне имеется специальная насадка. Её диаметр должен немного превышать значение этого параметра самой трубы.

Тросик продвигайте по дымовому каналу максимально аккуратно за счёт плавного вращения ручки. Если ёрш прекратит продвигаться, это значит, что на его пути встретился плотный засор, пробивать который придётся при помощи ядра. Опускать ядро в дымоход следует резкими движениями. При этом необходимо не допускать касания им стенок. Особенно это актуально, когда система дымоотвода выполнена из кирпича. Устранив засор, продолжайте чистку, используя гибкий ёршик.

После прохождения этим аксессуаром всей трубы через прочистные дверцы удалите упавшую сверху сажу. Затем с помощью скребка и ерша очистите стенки канала дымоотвода, продвигаясь постепенно вниз, к месту расположения топки.

От золы и сажи нужно очищать все поверхности дымохода и самой печи, чтобы исключить ухудшение тяги из-за засора

Дымоходы некоторых печек представляют собой прямую конструкцию, прочистные дверцы на которой отсутствуют. В этом случае сажа, счищаемая со стенок дымоотводного канала, опускается в топку. Завершающий этап – прочистка зольника и топки. Для его выполнения допускается использование пылесоса, предварительно оснащенного одноразовым бумажным мусорным пакетом.

По окончании работ растопите печь и проверьте, имеется ли тяга в дымоходе и достаточен ли её уровень. Если замечаний не будет, смонтируйте наверх трубы предварительно снятый оголовок.

Методы монтажа дымоходов для различных печей

Кирпич в настоящее время все чаще используют при изготовлении дымоходов для бань. Хотя и кирпич, и нержавеющая сталь, обладают своими положительными и отрицательными качествами, установка их несколько разнится.

Монтаж дымохода к стальной печи

К установке дымохода приступают после установки печи. Процесс начинается с подсоединения нескольких опор с зазорами, необходимыми для установки более широких асбестовых или сэндвич труб – они обладают повышенной огнеупорностью. Хотя, все равно нежелательно чтобы открытый огонь на них попадал. В связи с этим до первого колена производится монтаж в бане трубы из стали, а уже после – сэндвич труба.

Крепление дымохода на печку из кирпича

Схема установки дымохода для бани на кирпичную печь также несложна, и все работы можно провести своими руками.

Сооружение дымохода начинается после укладки последнего кирпичного ряда печки – зачастую этому соответствует 12-19 ряд, когда достигается верхний уровень ее боковых дверок.

Где-то на 21-м ряду создаются два канала, размер которых равняется одному кирпичу. Далее они соединятся в один канал. На данном этапе справа набавляется три четверти для того, чтобы перекрыть свободное место над ядром. Получится зазор между главной кладкой и ядром в 2-3 см.

Пустоты заполняются минеральной ватой. 22 ряд полностью перекроет ядро, и можно переходить к смещению каналов в центральную часть. Чтобы через время на перекрытии не образовывались трещины, над ядром можно уложить дополнительный ряд кирпича.

Сужение дымохода осуществляется на 23-м ряду. Кладку проводят в пятерик. На данном этапе ставят задвижки – сначала одна, а вторая – через ряд. Далее тип кладки постепенно меняется на распушку.

Отделка поверхности керамзитовых блоков

В качестве защиты керамоблоков от воздействия перепадов температур и окружающей среды используются следующие методы:

  • штукатурка — можно применять готовые сухие смеси с улучшенной адгезией и высокой сопротивляемостью к осадкам и воздействию ультрафиолета;
  • облицовка керамической плиткой, для укладки которой используется клей с высокими показателями стойкости.

Соблюдение противопожарных норм, в которых уточняется расстояние от нагревающей поверхности до материалов с высоким уровнем горючести, обеспечивает безопасность полученной конструкции и ее большую долговечность с сохранением всех исходных качеств.

Весь процесс установки дымохода, состоящего из керамзитовых блоков, наглядно продемонстрирован на следующем видео:

Надеемся, что наша статья поможет вам в выполнении работ по обустройству дымохода в вашем доме.

Установка навесного бака и теплообменника

В отсутствие на даче горячего водоснабжения актуальным становится автономный нагрев воды. В бане котел не нужен, печка вполне может справиться с нуждами моечной и отопления.

О том, какие есть варианты, можно прочитать в статьях: про печи с баком и про печи с теплообменником.

Установить выносной бак, связанный с теплообменником в печи, можно следующим образом:

  1. Выберите место так, чтобы бак висел выше печки. Конкретная высота связана с углом наклона труб.
  2. Не стоит крепить бак непосредственно на стену. Сделайте обрешетку из реек и крепите его на нее.
  3. Помимо верхнего крепления можно снизу прикрутить кронштейны.
  4. У бака три или четыре патрубка. Два из них свяжут его с теплообменником. Еще один нужен для подачи горячей воды в моечную или отопительную систему.
  5. Последний может заменяться отверстием и служит для наполнения бака холодной водой. Если он есть то на нем нужно ставить обратный предохранительный клапан.
  6. С теплообменником бак связывается с помощью стальных гофрированных или медных труб, которые присоединяются с помощью фитингов.
  7. На одной из труб нужно предусмотреть кран для полного слива воды.
  8. Теплообменник размещается внутри или снаружи печи (смотря по конструкции), его штуцеры соединяются фитингами с трубами бака.
  9. Если теплообменник самоварного типа, его надевают на монотрубу дымохода, фиксируют герметиком и хомутами.

Иногда владельцы бань не мудрствуя лукаво делают все попроще и это, как ни странно, тоже работает. Посмотрите, как сделана печь с теплообменником в одной бане:

На заметку! Если не получается провести трубы под нужным углом, можно рассмотреть вариант принудительного давления в системе.

Ввод в эксплуатацию

Дымоход необходимо осмотреть, уделить особое внимание качеству и плотности стыков. Внутри конструкцию очищают сухой тряпкой Все лишние предметы из трубы и топки убираются

Пробный розжиг проводят с использованием малого количества горючего. На этой стадии определяют эффективность тяги, наличие дыма в местах соединений, втягивание его в помещение.

После тестирования, через несколько часов протапливают печь полноценно. Не следует впихивать в топку используемые горючие материалы «под завязку», это может привести к выходу дымохода из строя и пожару. Все горючие элементы и перегородки поблизости трубы должны изолироваться, расстояние между ними и вытяжной конструкцией — не менее полуметра. Визуальный осмотр и профилактическую чистку проводят один раз в полгода.

Про монтаж противопожарной «распушки» в следующем видео:

Советы специалистов

При сооружении дымохода в бане важно соблюдать все строительные нормы и правила, чтобы обеспечить максимальную безопасность при принятии банных процедур. Кроме того, специалисты советуют:

  • установить дефлектор. Он повысить КПД печи,
  • предусмотреть небольшую дверцу на выходе трубы для чистки конструкции,
  • в месте соединения вертикального и горизонтального участка лучше установить тройник, который позволит подсоединить к системе конденсатоотводчик,
  • по завершению монтажа выполнить проверку системы на герметичность. Для этого нужно протопить агрегат и проверить на наличие утечек.

Применение кирпича при возведении кладки

Традиционным вариантом дымохода можно назвать кирпичную кладку. Особенность этой конструкции заключается в необходимости возведения конструкции на момент возведения самого сооружения. Чаще всего кирпичная кладка имеет прямоугольную форму, что определяет накопление в углах сажи. Есть возможность провести создание круглой формы, но при проведении подобной работы возникают серьезные трудности. К достоинствам можно отнести:

  1. Устойчивость к воздействию высокой температуры.
  2. Конструкция обеспечивает дополнительную теплоотдачу, что снижает вероятность образования конденсата.
  3. Довольно привлекательный внешний вид.
  4. Высокая надежность и устойчивость к воздействию окружающей среды.

Но можно выделить и несколько существенных недостатков:

  1. Возведение подобной конструкции требует весьма больших средств.
  2. Из-за высокой пористости поверхности на ней накапливается весьма большое количество сажи. Именно поэтому возникают серьезные проблемы по чистке.
  3. Большой вес. При рассмотрении кирпичной кладки следует учитывать тот момент, что конструкция оказывает весьма большое давление. Именно поэтому под печью и самим дымоходом должно быть создано прочное основание.
  4. Из-за воздействия сажи и других продуктов горения, а также повышенной влажности некачественный материал разрушается. При нарушении технологии возведения конструкции она может разрушаться весьма быстро.

Кроме этого не стоит забывать о том, что в углах образуются сильные вихревые потоки, в результате чего возникают серьезные проблемы с тягой. Многие решают большинство проблем с кирпичной кладкой путем установки трубы из нержавеющей стали внутри кладки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
