Центральные установки кондиционирования воздуха: устройство и разновидности

Охладители инверторного типа

Особенность этих сплит-систем – непрерывная работа компрессора. Силовой блок питания – инвертор – изменяет производительность агрегата, снижая либо увеличивая частоту электрического тока. Что это значит на практике:

1. При запуске охладителя компрессор работает на максимальной мощности.
2. Когда температура воздуха приближается к заданной, по команде контроллера инвертор постепенно уменьшает производительность компрессора.
3. При достижении установленного температурного порога мощность агрегата снижается до минимума.
4. Сплит-система переходит в режим поддержания температуры – производительность регулируется в зависимости от нагрева воздуха.

Обогрев происходит аналогично – сначала температура комнаты поднимается на максимальной мощности, затем обороты двигателя компрессора уменьшаются и наращиваются по сигналу датчика. Чем «инвертор» лучше кондиционера «on/off»:

• отсутствуют скачки напряжения от запусков электромотора;
• снижается общий расход электроэнергии;
• перепады температуры внутри помещения практически незаметны, как случается после остановки компрессора;
• зимой постоянно работающий компрессор не застывает на морозе.

Самый дорогой элемент подобных СКВ — плата инвертора, иначе — частотного преобразователя

Как устанавливают сплит-системы

Сплит-системы отличаются от оконных и мобильных систем охлаждения. Отличие от кондиционера в том, что у такого сплит устройства имеется два блока – внутренний и наружный, что немного усложняет монтаж, однако служат такие устройства безупречно. Установку любых подобных систем выполняют в несколько последовательных этапов.

• В стене высверливают отверстие для проводки коммуникаций;
• С помощью специальных кронштейнов крепят наружный блок на внешней стороне стены;
• Если есть необходимость, в межпотолочном пространстве прокладывают воздуховоды;
• Крепят внутренний блок устройства кондиционирования, согласно инструкции;
• Выполняют подключение к электрической сети.

Важно правильно выполнить подключение, чтобы система работала правильно. Для таких работ необходимо приглашать квалифицированного мастера, чтобы не пришлось платить дважды

Устройство и элементы центральной системы кондиционирования

Прибор представляет собой модульную конструкцию, соединенную герметичными каналами. Состоит устройство из центрального кондиционера, чиллера, насосов, трубопроводов и воздуховодов. Соединительные каналы герметичны, изготовлены на базе стального или алюминиевого каркаса для надежной фиксации. Наружные части защищаются от негативного воздействия внешней среды.

Модульная структура комплектуется необходимыми деталями для достижения рабочих параметров. Габариты зависят от мощности, производительности установленных приборов. На базовую комплектацию влияет проектная документация, санитарно-гигиенические и пр. нормативные требования.

Работает сеть по принципу обычного кондиционера – в блок затягивается свежий воздух, проходит этапы фильтрации, обработки, охлаждения и транспортируется по воздуховодам в квартиры пользователей.

Основные элементы системы

Конструктивно прибор представляет собой комплект секций, в которые встраиваются узлы, приборы.

Набор климатического устройства состоит из составляющих:

• Модуль забора, подачи потока. Секция дополнена одним или несколькими центробежными насосами.
• Фильтровальный модуль. Состоит из двух частей – фильтра грубой и тонкой очистки. В секцию интегрируют дополнительные устройства в виде ионизаторов, озонаторов, дополнительных фильтров.
• Секция подавления шума. Состоит прослойка из минеральной или базальтовой ваты. Модуль нужен для снижения уровня шума от вентиляторов.
• Охлаждение. Это прибор в виде теплообменника из медных трубок, соединенных между собой.
• Камера орошения нужна для увлажнения воздуха.
• Нагревательный модуль. Также представляет вид теплообменника, где теплоносителем в трубках выступает вода, пар. Иногда применяются электрические нагреватели.

В прибор можно встраивать рекуператор. Это устройство для забора тепловой энергии у отработанной среды и прогрева свежего потока. Бывают кондиционеры рекуперационные и с частичной рекуперацией. Модули устанавливают только по требованию пользователей, в стандартной комплектации рекуператоров нет.

Кондиционирование квартиры с использованием рекуператора выгодно при условии автономной системы отопления. Применение скрытой тепловой энергии для прогрева поступающего воздуха снижает затраты на энергоносители для согревания теплоносителя в стандартной сети отопления.

Сравнительная характеристика наиболее популярных моделей кондиционеров

Сравним несколько наиболее популярных моделей разных фирм-производителей по признакам, которые имеют наибольший вес при выборе устройства.

Модель	Panasonic CS/CU-E12PKDW	Ballu BSE-07HN1	Electrolux EACS-07HAT/N3	Daikin FTXB20C / RXB20C	Toshiba RAS-10N3KV-E / RAS-10N3AV-E
Цена	46 900 рублей	12 740 рублей	16 790 рублей	42 800 рублей	30 740 рублей
Площадь	35 м²	20 м²	20 м²	20 м²	25 м²
Потребляемая мощность охлаждение/нагрев	905/1090 Вт	660/610 Вт	684/645 Вт	510/600 Вт	750/860 Вт
Мощность в режиме охлаждения	3500 Вт	2100 Вт	2200 Вт	2000 Вт	2500 Вт
Мощность в режиме нагрева	4400 Вт	2200 Вт	2340 Вт	2500 Вт	3200 Вт
Уровень шума	42/21 дБ	53/38 дБ	28 дБ	39/21 дБ	40/26 дБ
Фильтры	антибактериальный дезодорирующий	катехиновый с витамином С	антибактериальный антигрибковый фотокаталитический антиформальдегидный	титано-аппатитовый фотокаталитический	фильтр тонкой очистки воздуха деодорирующий бактерицидный воздушный IAQ
Функции	автоматический выбор режима работы таймер инверторное управление ночной режим автоматический рестарт самодиагностика	автоматический выбор режима работы таймер ночной режим автоматический рестарт I Feel (пульт с датчиком температуры)	режим вентиляции (без охлаждения и обогрева), автоматическое поддержание температуры, самодиагностика неисправностей, ночной режим, осушение	режим вентиляции (без охлаждения и обогрева), автоматическое поддержание температуры, самодиагностика неисправностей, ночной режим	режим вентиляции (без охлаждения и обогрева), автоматическое поддержание температуры, самодиагностика неисправностей, ночной режим

Принципы работы

Кондиционеры прецизионного типа поглощают прохладный воздух снаружи, затем он обрабатывается в приточной среде, после чего выходит в помещение с заданной температурой, влажностью и скоростью движения воздуха.

В результате такие прецизионные кондиционеры являются своеобразным гибридом атмосферной установки и вентиляционной системы комнаты. В зависимости от вида охлаждения и числа контуров выделяют несколько принципов работы прецизионных установок.

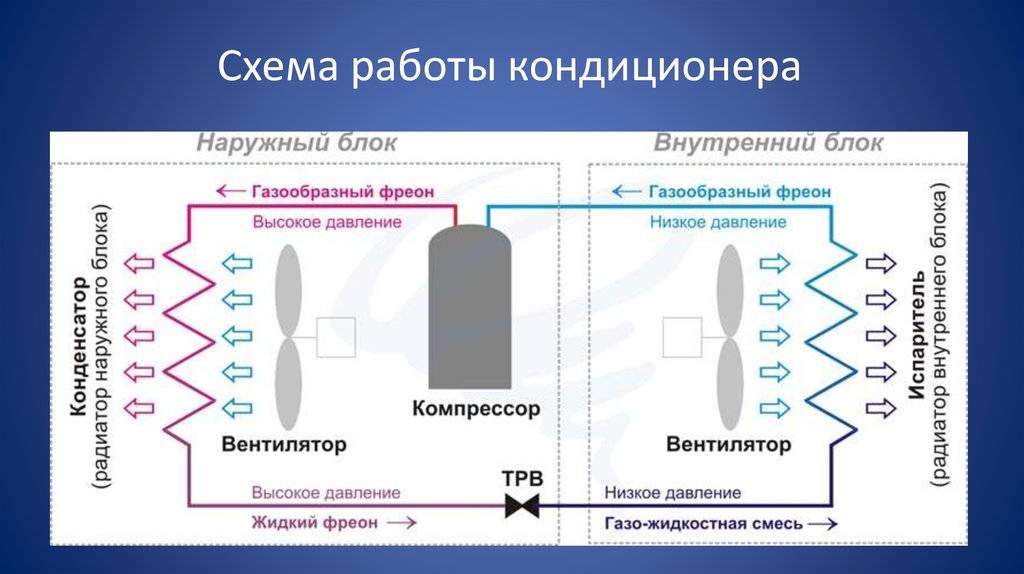

Устройства с воздушным блоком охлаждением обозначены более традиционной схемой охлаждающего цикла, аналогичного с работой сплит-системы. Фреон под напором уменьшается в компрессоре и переходит в конденсатор уже в жидком состоянии.

Затем он двигается через терморегулирующий вентиль в испаритель, где снова переходит в газообразное состояние и попадает опять в компрессор. В связи с этим воздух охлаждается при движении через испаритель и выходит наружу.

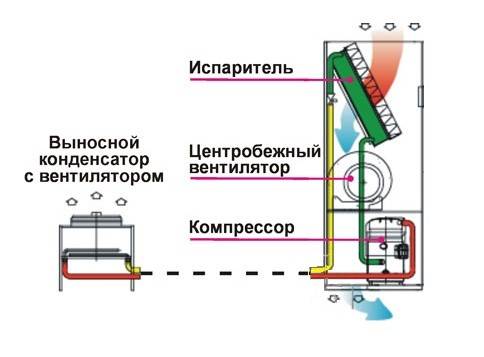

Прецизионный кондиционер с выносным воздушным конденсатором

Этот вид работы установок почти не отличается от функционирования изделия с кулером. Только лишь охлаждение устройства получается не воздушное, а водяное.

Во внутреннем блоке размещается теплообменник, к которому снаружи для охлаждения подключен драйкулер с водяной помпой. Через испаритель передается теплый воздух и затем совершается сброс наружу благодаря встроенному вентилятору.

Если устройство с водяным охлаждением, то кондиционер, как правило, сочетается с чиллером (охлаждающей установкой)

Режим осушения в кондиционере

Все современные кондиционеры имеют режим осушения в своем арсенале. Этот режим можно использовать в условиях чрезмерной сырости помещения. Он не оказывает влияния на температуру в квартире ни в ту, ни в другую сторону. Охлаждающий контур помогает теплообменнику внутреннего блока достичь нижайшей температуры. При этом вентилятор вращается по минимуму. Таким образом происходит наибольшая эффективность процесса конденсации. Устройство без проблем может вывести с вверенной ему площади за один час до 2-х литров влаги, работая как автономно в режиме осушения, так и на пару с режимом охлаждения.

Этот режим имеет максимальный КПД во влажных помещениях, не давая грибкам и бактериям ни малейшего шанса на размножение и вред здоровью человека.

Режим осушения в кондиционере

Основные элементы сплит-системы

Внутренний и наружный блок системы имеют собственное устройство. В составе наружного блока есть вентилятор, который обеспечивает циркуляцию вокруг блока и стабильное охлаждение хладагента. При помощи компрессора выполняется сжатие охлаждающего компонента. Наружный блок монтируется на специальных кронштейнах. При монтаже сплит-систем следует позаботиться о грамотном отведении скапливающегося конденсата. Фильтр способствует очищению фреона от различной грязи.

Если в модели предусмотрен обогрев в холодное время, то устанавливается четырехходовой клапан.

Основные составляющие части системы

Внешний блок

Рассмотрим подробно из чего состоит внешний блок:

• компрессор предназначен дл осуществления перемещения сжатого хладагента по холодильному контуру. Бывают поршневыми и спиральными;
• четырехходовый клапан осуществляет обратное движение фреона при обогреве. Если в комнате требуется повысить температуру, то блок внутри работает на обогрев, а наружный на охлаждение;
• вентилятор нужен для обеспечения циркуляции воздушных масс, чтобы охлаждать конденсатор. В сплит-системах это приспособление может работать на 2-3 скоростях;
• конденсатор необходим для охлаждения циркулирующего фреона;
• фильтр защищает систему от попадания загрязнений внутрь компрессора;
• штуцерные соединения используются для соединения магистралей между блоками.

Внешний блок

Внутренний блок

Во внутреннем блоке находятся следующие элементы:

• передняя панель, через которую воздушный поток проникает внутрь испарителя;
• фильтр грубой очистки требуется для защиты конструкции от крупных частиц мусора;
• испаритель используется для нагревания охлажденного хладагента;
• горизонтальные жалюзи перемещают воздух по вертикали;
• вертикальные жалюзи способствуют перемещению потока по горизонтали;
• индикаторная панель применяется для передачи информации о режимах, а также о неисправностях;
• вентилятор обладает несколькими скоростями;
• поддон для конденсата применяется для сбора воды;
• плата управления включает микропроцессор и другие элементы электронной схемы.

Внутренний прибор

Как устроена система

Для функционирования системы охлаждения в автомобиле она должна обязательно содержать:

• компрессор, который позволяет перегонять хладаген по системе и приводится в действие благодаря наличию ременной передачи;
• конденсор – важный элемент системы, главной задачей которого является охлаждение самого хладагена. Как правило, он устанавливается перед охлаждающим радиатором и представляет собой сложную систему из изогнутых трубок;
• магистрали высокого и низкого давления, обеспечивающие перегонку хладагена в нагретом и охлажденном состоянии;
• осушитель – специальная емкость, которая содержит наполнитель, удерживающий влагу, способную проникнуть в систему и повредить ее;
• расширительный клапан – элемент системы, позволяющий поддерживать необходимый уровень давления;
• испаритель – является посредником между закачанным в систему кондиционирования хладагеном и воздухом на улице. Под воздействием воздуха, поступающего от вентилятора автомобиля, хладаген испаряется, что приводит к охлаждению самого испарителя, и температура воздуха в салоне становится прохладной. Его размещают в салоне автомобиля в районе приборной панели;
• электрическое оборудование системы – совокупность датчиков и систем, фиксирующих температуру, которая позволяет создавать и удерживать заданный уровень температуры в салоне автомобиля.

Особенности монтажа

Монтаж канальных кондиционеров выполняется последовательно, начиная с наружного блока. В зависимости от крепежа, устройство может монтироваться на стеновых кронштейнах болтовым соединением. А также их устанавливают на специально изготовленной площадке из профильного материала.

Внутренний и внешний блоки для перемещения хладагента в жидком и газообразном состоянии соединяются между собой медными трубками, которые прокладываются в теплоизоляционных рукавах. Подразумевается, что для прокладки коммуникационных труб и кабеля, предварительно в стене делаются соответствующие отверстия.

Установка подобных сплит-систем требует в дополнение монтаж блока внутри и проведение воздуховодов значительной протяженности, чтобы обеспечить надлежащее обслуживание помещений. При этом надо учитывать меры противопожарной безопасности: так, в производственных помещениях, где может быть загорание, в качестве воздуховодов применяются только оцинкованные изделия.

Диаметр таких труб подбирается исходя из характеристик оборудования и размера помещения. Главная трудность при установке канального кондиционера, это монтаж воздуховодов по выработанной схеме с учетом направления и движения воздуха. Как правило, их прокладывают по потолку, и для размещения требуется от 15 до 25 см потолочного пространства.

По этой причине подобные воздуховоды монтируют в зданиях с высокими потолками, а внутренние блоки – в подсобных комнатах, где высота потолка не важна. И к нему предусматривается открытый доступ для обслуживания техническим персоналом. В квартирах кондиционеры канального типа применяются редко из-за относительно низких потолков.

Кондиционер центральный каркасно панельный наружнего исполнения

Кондиционер устанавливается на раму с защитным покрытием, имеет плоскую крышу, предохраняющую его от атмосферных осадков, на входе в кондиционер устанавливается защитный козырeк с защитной решeткой или сеткой для защиты от осадков и постороних предметов.Каркас выполнен из типового алюминиевого профиля.Все неплотности и стыки между углами и ригелями, между несъeмными панелями и ригелями герметизированы специальными герметиками и уплотнителями, устойчивыми к действию окружающей среды.Внутренняя обшивка панелей выполняется из оцинкованной стали, наружная из оцинкованной стали с атмосферостойким покрытием (полимерное покрытие, порошковая краска).

В чём разница работы кондиционера и сплит-системы

Двухмодульная система — разновидность кондиционера. Принцип работы сплит-системы кондиционера ничем не отличается от моноблока, но имеются различия в конструкции.

В кондиционере все элементы могут быть расположены в одном блоке (оконные, мобильные типы). Мобильные агрегаты снабжены шасси с колёсиками, технику можно легко перемещать в нужное место. Неудобство создаёт предельная длина теплоотводных шлангов, выходящих на улицу. Самый мощный моноблок может обслужить до 35 кв.м площади.

Сплит-система от англ. split (расщеплять, разделять) подразумевает наличие двух блоков внешнего и внутреннего. Они соединены между собой медными изолированными трубками и электропроводкой. Коммуникации убирают в короба, зазор подвесного потолка. Выносной блок сплит-системы с помощью кронштейнов закрепляется на фасаде дома. В нём расположены механизмы, производящие наибольший шум (до 50 дБ).

Внутренние блоки бывают:

• Потолочные — кассетные, канальные;
• Настенно-потолочные — размещаются в небольших помещениях с низкими потолками;
• Напольно-потолочные — установка позволяет избавиться от прямых потоков воздуха на человека.

Для квартир больше подходят настенные и канальные конструкции. Для общественных зданий — кассетные, канальные, напольно-потолочные.

Типы системы кондиционирования

Ниже представлены различные типы систем кондиционирования воздуха, доступные в современном мире:

Центральное кондиционирование:

Центральное кондиционирование — наиболее распространенный тип системы охлаждения. Его предпочтительно использовать в больших домах из-за его эффективного охлаждения. Система кондиционирования обеспечивает циркуляцию холодного воздуха по приточным и возвратным каналам.

Приточные каналы и регистры располагаются на стене или полу дома, подающие воздух внутрь. Как только воздух становится теплым, он циркулирует обратно в приточные каналы и регистрирует, когда он будет возвращен обратно в кондиционер.

Установка этих типов систем кондиционирования воздуха требует глубокого обдумывания, планирования и подготовки. Выбор размера имеет решающее значение для функциональности системы, установка системы неправильного размера, даже если она эффективна, затраты на коммунальные услуги будут больше, чем должны быть.

Бесканальный кондиционер с мини-сплит-системой:

Бесканальные системы кондиционирования воздуха с мини-сплит-системой также широко распространены, но в нее были внесены новые детали. Подобно центральному типу кондиционирования, эти системы имеют внутренний блок обработки и наружный компрессор / конденсатор.

Эти типы систем кондиционирования воздуха эффективны при охлаждении отдельного помещения, поскольку система может содержать до четырех внутренних блоков управления. Блок обработки подключается к наружному блоку. Кроме того, каждая единица обработки имеет свой собственный термостат, что позволяет каждому из них работать при разной температуре. Определенная часть может охлаждаться в системе.

Оконный кондиционер:

Оконный кондиционер — это компактная установка, идеально подходящая для охлаждения одной конкретной комнаты. Система также известна как «единый блок», она устанавливается в окне комнаты. При его работе теплый воздух направляется через заднюю часть системы кондиционирования и продувает холодный воздух через переднюю часть. Он идеально подходит для тех, кто защищает небольшие помещения, и не подходит для больших домов, поскольку в такой среде он не охлаждает эффективно.

Портативный кондиционер:

Эти типы систем кондиционирования относятся к системе охлаждения оконных блоков нового поколения. Он забирает воздух из комнаты и охлаждает его, а затем отправляет обратно в комнату. Он также выводит теплый воздух снаружи через выхлопной шланг, установленный в окне.

Геотермальное отопление и охлаждение:

Геотермальная энергия устойчива, энергоэффективна и имеет долгий срок службы. Такой процесс охлаждения и нагрева возможен, потому что температура земли всегда остается 55 градусов. Он не меняется независимо от того, насколько жарко или холодно. Геотермальные технологии извлекают тепло из земли и используют его внутри дома. Система содержит геотермальный змеевик (петли или колодцы), установленный глубоко в земле, он охлаждает и нагревает дом, а затем распределяет его обратно в землю.

Гибридные кондиционеры:

Гибридные кондиционеры представляют собой систему теплового насоса, работающую на ископаемом топливе или электричестве. Производители грамотно выбирают подходящий источник энергии, чтобы сэкономить деньги и энергию.

Система работает так же, как обычно летом, забирая тепло из помещения и распределяя его наружу. Зимой он работает в обратном направлении, забирая тепло снаружи, чтобы отвести его в дом.

Гибридная насосная система работает по второму закону термодинамики, согласно которому тепло передается от горячего объекта к холодному. Таким образом, когда температура хладагента опускается ниже внешней температуры, тепло, получаемое из окружающей среды, передается змеевикам теплового насоса системы и хладагенту. Отводимое тепло превращается в теплый кондиционированный воздух в помещении.

В заключение отметим, что кондиционер — это широко используемое сегодня спасательное устройство. Мы рассмотрели почти или все, что вам нужно знать о системе кондиционирования воздуха, включая ее определение, функции и работу. Мы также рассмотрели его составные части, типы и их классификации.

Этапы монтажа

• Сборка секций (в состав центральных кондиционеров могут быть включены такие типовые секции, как внутренние и наружные воздушные клапаны, двух- и трехходовые секции смешения, секции фильтрации, секции воздухоохладительных / воздухонагревательных теплообменников, электрокалориферы, секция рекуперации, секция увлажнителя, вентиляторные секции с центробежными вентиляторами, секции шумоглушения, угловые и присоединительные секции);
• Соединение элементов крыши транспортных модулей (если агрегат предназначен для наружной установки);
• Установка теплообменников;
• Откачка конденсата из теплообменников;
• Подключение электрокалориферов;
• Электроподключение;
• Подключение электродвигателей вентилятора к сети питания.

Место монтажа:

• в подвале;
• на нулевой отметке;
• на этажах здания;
• на антресолях;
• в надстройках на кровле здания.

Монтаж центральных кондиционеров относится к разряду сложных, поэтому их установка требует высокой квалификации монтажников. Во многом качество работы кондиционеров зависит не столько от самого оборудования, сколько от качественно выполненного монтажа, применяемого оборудования, используемых комплектующих и расходных материалов.
В компании «ЕвроХолод» монтаж проводится специалистами монтажного отдела — только собственными монтажными бригадами, прошедшими специальное обучение и имеющими многолетний опыт по монтажу центральных кондиционеров. Все оборудование, комплектующие и расходные материалы отвечают самым высоким стандартам качества и надежности.
