Сферы применения утеплителя
Утеплитель для труб теплого пола в сфере строительства используются достаточно широко. С его помощью оформляют балконы, мансарды, лоджии, коридоры и т.п. При этом нужно понимать, что описанные выше утепляющие полотна предназначены исключительно для внутреннего применения: на фасадах их лучше не клеить. Согласно строительным нормам, при обустройстве перекрытий в доме обязательно нужно применить теплоизоляцию.
Если этим предписанием пренебречь, это со временем приводит к появлению конденсата на участках пола и стен, напрямую соприкасающихся с внешними перекрытиями. Влага иногда образуется в таком количестве, что это приводит к бурному размножению плесени и грибка. Последствия такой «биологической атаки» могут быть самыми разными – от неприятного запаха и вида, до реальной угрозы здоровью проживающих в доме людей.
Специфической особенностью теплоизоляции для теплого пола является ее полная непроницаемость для инфракрасных лучей: они не просто задерживаются на поверхности материала, но и отражаются обратно в помещение. В результате это позволяет значительно сократить финансовые расходы на отопление.
Цены на водяной теплый пол
Цена на теплый пол водяной формируется из нескольких составляющих:
- стоимость материалов (трубы, изоляция, крепеж и т. д.);
- стоимость насосно-смесительного узла и коллектора;
- работы по выравниванию основания и заливке верхнего слоя стяжки;
- стоимость монтажа теплого пола.
В среднем цена водяного теплого пола при монтаже «под ключ» вместе со всеми материалами и работой обойдется примерно в 1500-3000 руб.. за 1 кв. м.
Ниже представлена примерная смета на дом 100 кв. м., но цены на водяные теплые полы сильно зависят от региона, поэтому лучше всего вбить туда свои данные и сделать самостоятельный расчет. Тут не учтены расходы на монтаж и покупку радиаторов, котла, финишное покрытие и стяжку.
| Смета на монтаж системы водяного теплого пола 1 этажа. | |||||
| № | Наименование материала | Ед. изм. | Кол-во | Цена | Сумма |
| 1 | Экструдированный пенополистирол 5 см | м2 | 96 | 227 | 21792 |
| 2 | Монтажная сетка 150*150*4 | м2 | 106 | 30 | 3180 |
| 3 | Полиэтиленовая пленка 250 мк | м2 | 105 | 40 | 4200 |
| 4 | Труба металлопластиковая 16 мм | м. п. | 700 | 39 | 27300 |
| 5 | Демпферная лента из подложки | м2 | 30 | 50 | 1500 |
| 6 | Коллектор Valtec 1″, 7 x 3/4″, “евроконус” | шт. | 2 | 1600 | 3200 |
| 7 | Фитинг подключения к коллектору (Евроконус) 16х2 мм | шт. | 14 | 115 | 1610 |
| 8 | Насосно-смесительный узел | шт. | 1 | 14500 | 14500 |
| 9 | Дюбели и саморезы | шт. | 300 | 1,5 | 450 |
| 10 | Монтажная лента | м. п. | 50 | 11 | 550 |
| 11 | Другие комплектующие для теплого водяного пола | поз | 1 | ||
| Всего по материалам | 78282 | ||||
| Наименование работ | Ед. изм. | Кол-во | Цена | Сумма | |
| 1 | Черновая стяжка | м2 | 96 | 60 | 5760 |
| 2 | Монтаж демпферной ленты | м. п. | 160 | 60 | 9600 |
| 3 | Укладка гидроизоляции | м2 | 100 | 60 | 6000 |
| 4 | Укладка монтажной сетки | м2 | 110 | 150 | 16500 |
| 5 | Монтаж труб | м2 | 96 | 300 | 28800 |
| 6 | Опрессовка системы | м2 | 96 | 20 | 1920 |
| Всего по работам | 68580 | ||||
| 1 | Всего по материалам | 78282 | |||
| 2 | Всего по работам | 68580 | |||
| 3 | Всего | 146862 | |||
| Накладные транспортные расходы | 10% | 14686 | |||
| Всего по смете монтаж системы водяного теплого пола 1 эт. | 161548 |
Монтаж теплых водяных полов показан на видео:
Керамзит
Керамзит
Керамзит является популярным теплоизоляционным материалом, применяемым в деревянных полах и полах с сухой стяжкой на основе ГВЛ. В последнем случае, кроме теплоизоляции, он является еще и выравнивающим материалом.
Керамзит является одним из самых дешевых материалов для теплоизоляции, он не горит, безопасен для здоровья и обладает небольшим весом. При этом он легко впитывает воду, что снижает его теплоизоляционные свойства и значительно увеличивает вес. Поэтому применение керамзита требует надежной гидроизоляции. Еще одним недостатком керамзита является то, что при работе с ним в воздух поднимается большое количество пыли.
Керамзит как теплоизоляция
По теплоизоляционным свойствам керамзит уступает большинству синтетических материалов, поэтому он требует засыпки более толстым слоем, что уменьшает высоту потолков в помещении.
Использование керамзита для утепления. На фото заливка керамзита тощим бетоном
Для эффективной теплоизоляции первых этажей зданий от грунта слой керамзита должен составлять не менее 400 мм при использовании деревянных полов и 300 мм при использовании бетонных перекрытий.
Между этажами частных домов в полы должно быть засыпано не менее 200 мм керамзита при деревянных перекрытиях и 150 мм при бетонных. В многоквартирных домах достаточно слоя керамзита в 50-80 мм.
| Показатели | 10-20 мм | 5-10 мм | 0-5 мм |
|---|---|---|---|
| Насыпная плотность, кг/м3 | 280-370 | 300-400 | 500-700 |
| Прочность при раздавливании, Н/мм2 (МПа) | 1-1,8 | 1,2-2 | 3-4 |
| Гранулометрический состав, % | 4 | 8 | |
| Морозостойкость 20 циклов, потеря массы гравия, % | 0,4-2 | 0,2-1,2 | не регламентируется |
| Процент раздавленных частиц, % | 3-10 | 3-10 | нет |
| Теплопроводность, Вт/м*К | 0,0912 | 0,0912 | 0,1099 |
| Водопоглощение, мм | 250 | 250 | 290 |
| Удельная эффективная активность естественных радионуклидов, Бк/кг | 270 | 270 | 290 |
Как использовать рулонные утеплители
Самый распространенный рулонный утеплитель для теплого водяного пола – фольгированный материал. Он двухслойный:
Инструкция укладки рулонного утеплителя на теплый водяной пол
- основа, в качестве которой могут выступать разнообразные теплоизоляторы:
- пенополистирол;
- пробка;
- вспененный полиэтилен;
- минеральная вата;
- лен;
- отражающее покрытие – пенопропиленовая металлизированная пленка или тонкая алюминиевая фольга.
Толщина рулонного вспененного полиэтилена – от 2 до 10 мм, может иметь самоклеящуюся поверхность, что значительно облегчает процесс монтажа.
Наиболее популярные марки в России:
- Фольгизол;
- Пенофол;
- Изофлекс;
- Экофол;
- Изолон.
Таблица популярных марок утеплителя для теплых полов
Утеплитель для теплого водяного пола, в основе которого минеральная вата или стекловолокно, должен иметь толщину слоя до 100 мм.
Самые распространенные марки:
- Rockwool;
- Paroc;
- Knauf;
- Isover.
Сравнительная таблица характеристик пенополистирола и минеральной ваты
Рулонный фольгированный утеплитель для труб пользуется большой популярностью, благодаря отличительным свойствам:
Ассортимент утеплителей для труб
- высокой отражательной способности;
- влагонепроницаемой поверхности;
- долговечности;
- хорошим звуко- и теплоизоляционным показателям;
- простоте монтажа;
- малому весу;
- невысокой стоимости.
Технология монтажа:
подготовка поверхности. Нужен чистый пол, без лишних предметов: мусора, плинтусов и пыли. Если есть щели – их заделывают шпаклевкой. Деревянное основание лучше отшлифовать и обработать антисептическим составом;
- раскрой материала. Этот процесс выполняется непосредственно в помещении, рулон разматывается отражающим слоем вверх, отрезается обычными ножницами;
- снимается защитная пленка с подготовленного полотна и прижимается к поверхности;
- следующее полотно нужно разместить встык к предыдущему, как можно плотнее;
- швы нужно заклеить фольгированным скотчем;
- теперь покрытие готово к раскладке труб.
Особенности нанесения и толщина слоя
Нанесение слоя

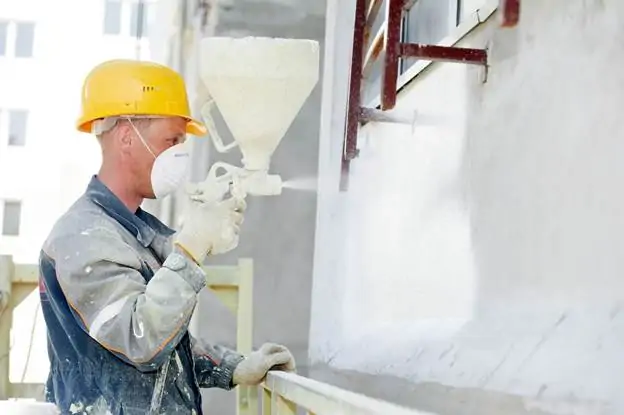

В магазинах тонкий утеплитель для пола и стен продается в специальных емкостях. При этом никаких манипуляций проводить с веществом не нужно. Также не нужны никакие закрепляющие конструкции, как в случае с пенопластом. Наносить прослойку для лучшей адгезии нет никакой необходимости, так как вещество само по себе хорошо ложится на поверхность.
Наносится состав при помощи валика или кисти. Специальных навыков при этом не потребуется. Если надо утеплить большую площадь, то рекомендуется использование распылителя. Это поможет значительно сократить время работы и качественно нанести состав на всю поверхность. Такой способ позволяет заполнить все микрощели, не допустив образования «мостиков холода».
На первом этапе нужно нанести слой толщиной 1 мм. Затем даются сутки на высыхание, а затем процедура повторяется. Таких циклов может быть несколько, но конечный слой не должен превышать 5 мм. Дальнейшее напыление будет попросту неэффективным
Сверхтонкая изоляция не требует особых навыков или больших трудозатрат. Все делается достаточно легко и быстро.
Таблица теплопроводности материалов
| Материал | Теплопроводность материалов, Вт/м*⸰С | Плотность, кг/м³ |
| Пенополиуретан | 0,020 | 30 |
| 0,029 | 40 | |
| 0,035 | 60 | |
| 0,041 | 80 | |
| Пенополистирол | 0,037 | 10-11 |
| 0,035 | 15-16 | |
| 0,037 | 16-17 | |
| 0,033 | 25-27 | |
| 0,041 | 35-37 | |
| Пенополистирол (экструдированный) | 0,028-0,034 | 28-45 |
| Базальтовая вата | 0,039 | 30-35 |
| 0,036 | 34-38 | |
| 0,035 | 38-45 | |
| 0,035 | 40-50 | |
| 0,036 | 80-90 | |
| 0,038 | 145 | |
| 0,038 | 120-190 | |
| Эковата | 0,032 | 35 |
| 0,038 | 50 | |
| 0,04 | 65 | |
| 0,041 | 70 | |
| Изолон | 0,031 | 33 |
| 0,033 | 50 | |
| 0,036 | 66 | |
| 0,039 | 100 | |
| Пенофол | 0,037-0,051 | 45 |
| 0,038-0,052 | 54 | |
| 0,038-0,052 | 74 |
Экологичность.
Этот фактор является значимым, особенно в случае утепления жилого дома, так как многие материалы выделяют формальдегид, что влияет на рост раковых опухолей. Поэтому необходимо делать выбор в сторону нетоксичных и биологически нейтральных материалов. С точки зрения экологичности лучшим теплоизоляционным материалом считается каменная вата.
Пожарная безопасность.
Материал должен быть негорючим и безопасным. Гореть может любой материал, разница состоит в том, при каком температуре он возгорается. Важным является то, чтобы утеплитель был самозатухающим.
Паро- и водонепроницаемость.
Преимущество имеют те материалы, которые обладают водонепроницаемостью, так как впитывание влаги приводит к тому, что эффективность материала становится низкой и полезные характеристики утеплителя через год использования снижаются на 50% и более.
Долговечность.
В среднем срок службы изоляционных материалов составляет от 5 до 10-15 лет. Теплоизоляционные материалы, имеющие в составе вату в первые годы службы значительно снижают свою эффективность. Зато пенополиуретан обладает сроком службы свыше 50 лет.
Об устройстве системы обогрева полов
Само устройство обычно интуитивно понятно всем и кажется таким – на полу находится что-то греющееся, которое закрыто напольным покрытием. В какой-то мере подобное представление соответствует действительности, но если коснуться реализации самой идеи обогрева, то здесь есть очень любопытные нюансы. В частности, это относится к созданию теплоизоляции для тёплого пола.
Структура теплого пола
Её назначение тоже понятно без особых разъяснений – она должна предотвратить нерациональные потери тепла. Если ниже по уровню находится подвал или другие неотапливаемые помещения, межэтажные перекрытия, то теплый пол будет их просто обогревать. Чтобы это исключить, применяется теплоизоляция для тёплого пола. Она является своеобразной основой, на которой и происходит монтаж самой системы отопления.
Здесь требуется сказать, что теплоизоляция под тёплый пол обычно в полном объёме делается при использовании в качестве нагревательного элемента специального (электрического) кабеля. На нём выделяется тепло, когда протекает электрический ток, причём величина его выделения нормирована. Зная нормы тепловыделения, можно рассчитать и смонтировать тёплый пол, позволяющий обеспечить в помещении нужную температуру.
Фактически, часть помещения превращается в своеобразный термос, пол и участок стены термически изолированы от всех остальных конструкционных узлов здания, и тепло может поступать только в нужное помещение.
Плюсы отражающей теплоизоляции
- Приемлемая цена при достаточно высоком качестве материала;
- Простота применения. Для монтажа не требуется специальных навыков и дорогостоящих инструментов;
- Компактность и эластичность материала. За счет компактности достигнута возможность его использования во множестве различных сфер. А за счет эластичности упрощается проведение монтажных работ в труднодоступных местах;
- Хорошие гидро- и пароизоляционные свойства;
- Хорошее шумопоглощение. Всем же нам нравится тишина в доме, почти все виды отражающей теплоизоляции прекрасно задерживают основную часть звуков снаружи;
- Экологичность. Не наносит вреда здоровью, так как выполняется из безопасных материалов;
- Пожаростойкость. Все отражающие теплоизоляторы изготавливаются из огнеупорных материалов;
- Долговечность. Эти материалы не подвергаются гниению, за счет чего сохраняют практически все свои теплоизолирующие свойства на очень долгий срок.
Технология создания и состав инновационного изделия
Состав изделия
По своему виду сверхтонкая теплоизоляция больше всего похожа на краску. Она поставляется в жидкой форме, которую можно нанести на любые участки поверхности. Это позволяет использовать керамический утеплитель даже там, где стандартные пенопласты и материалы из обзора пенополистирольных утеплителей использовать не возможно.
Теплоизоляция состоит из нескольких компонентов:
- Наполнитель. Маленькие сферы из полимера или керамики, которые заполнены вакуумом. Материал, из которого изготовлены шарики, непосредственно влияет на характеристики состава.
- Связующее вещество. Акрил или латекс, которые объединяют все шарики в единый состав.
- Добавки, способствующие улучшенной адгезии. Без этих веществ материал наносился бы на поверхность довольно сложно и не смог бы держаться на ней уверенно.
Изоляция обязательно должна наноситься посредством инструментов, которые смогут обеспечить тонкий, равномерный слой.
Работает изоляция по принципу распределения входящих волн тепла и энергии, с последующим рассеиванием. При этом материал не нагревается и не пропускает тепло через себя. Это позволяет сохранять прохладу летом и тепло зимой.
Пенополистирол
Теплоизоляция, кроме функции сохранения тепла, выполняет его равномерное распределение по поверхности и направляет потоки теплого воздуха вверх. Чаще других для этого используют пенополистирол.
Пенополистирол выпускается с фольгированной поверхностью и нанесенной разметкой
Это близкий родственник пенопласта. При его изготовлении были улучшены прочность и плотность материала. Может изготавливаться также с ламинированной поверхностью для предотвращения воздействия вредных химических веществ.
Материал производится в виде плит различной толщины. Поскольку состоит из ячеек, наполненных воздухом, обладает хорошей звукоизоляцией и малым весом, что значительно упрощает его монтаж.
Каждый мастер может подобрать пенополистирол соответственно своим критериям отбора. Для укладывания на землю или холодное подвальное перекрытие выбирают толщину от 80 мм до 120 мм, между этажами достаточно – 30-50 мм.
Производители предлагают множество вариантов изготовления:
- гладкий;
- фольгированный;
- с бобышками;
- с пазами.
Выбор используемого утеплителя зависит от умения мастера и его материальных возможностей. Чем дороже цена материала, тем легче с ним работать.
Гладкий пенополистирол является самым дешевым и популярным утеплителем. Его можно укладывать даже на плотно утрамбованный гравий.
При монтаже материала этого вида необходимо дополнительно использовать фольговое покрытие поверх плиты. Оно позволит теплу равномерно распределяться по всей поверхности пола, а не греть только непосредственно возле труб. Выпускаются плиты, сразу покрытые фольгой.
Фольга способствует равномерному распределению тепла по всей поверхности
Также необходимо производить разметку и устанавливать различные направляющие для укладки труб. В продаже имеются в большом выборе комплектующие для этого. Опытный мастер легко справится с поставленной задачей.
Утеплитель для водяного теплого пола выпускается в виде плит. Все стыки и швы необходимо проклеивать металлизированным скотчем для сохранения тепла. От стен теплый пол отделяют демпферной лентой для компенсации температурных напряжений.
Для упрощения работ выпускается полистирол с алюминиевым покрытием, нанесенной разметкой и готовыми стыковочными фальцами. Существует полистирол, разделенный на секции с общим фольговым покрытием. Все это значительно упрощает монтаж, но увеличивает цену.
Отказаться от разметок, фольги, армирования поможет применение пенополистирольных ламинированных плит с бобышками или пазами.
Они имеют ряд существенных преимуществ:
- более высокая прочность;
- ламинирование поверхности для защиты от влаги и вредных химических воздействий;
- бобышки или пазы обеспечивают легкую разметку и монтаж труб;
- плиты оборудуются боковыми замками для лучшей стыковки;
- практически не деформируются под весом труб.
При монтаже этой системы необходимо только выровнять основу и покрыть ее слоем пленки. Все остальные манипуляции значительно упрощены.
Может быть интересно
Теплоизоляция
Как утеплить крышу изнутри и не наделать ошибок?
Теплоизоляция
Кровля и водосток: правила обогрева
Теплоизоляция
Утеплённая шведская плита: за и против
Теплоизоляция
Пеноизол: самостоятельное изготовление
При помощи бобышек легко можно выполнить любую конструкцию трубопровода
К плюсам материала следует также отнести его невосприимчивость к грибкам и нелюбовь к нему мелких грызунов. Материал долговечный и экологически чистый.
Какой толщины должна быть теплоизоляция
В торговой сети предлагаются материалы определенной стандартной толщины. Какая необходима толщина теплоизоляции в вашем случае, определяется условиями проекта отопительной системы. Уложенный слой теплоизоляции в случае использования экструдированного пенополистирола на первом этаже должен быть не менее 100-115 мм. При отсутствии пенополистирола нужной толщины, укладку теплоизоляции осуществляются в два слоя (50 + 50 мм).
Для укладки водяных полов на бетонное перекрытие второго этажа, вам потребуется теплоизоляционный слой гораздо меньшей толщины, 25-35 мм. О плотности пенопласта мы уже говорили ранее. Оптимальная плотность для теплоизоляционного пенопласта должна составлять 38-45 кг/м3.
Технологии и сферы применения
За счет своей относительной компактности данный вид теплоизоляции активно используется в различных строительных и бытовых сферах. Отражающая изоляция применяется при утеплении стен, полов и потолков. За счет своих гидроизоляционных и пароизоляционных свойств, такая изоляция получила широкое применение при строительстве и утеплении бань, а также жилых и не жилых (например, подвальных) помещений.
Видео: работа фольгированной теплоизоляции в бане
https://youtube.com/watch?v=BUkF3nkqZ5A
За счет своего легкого веса она широко применяется для утепления чердаков и мансардных этажей. Отражающий теплоизолятор категории «В» часто применяется в промышленных морозильных камерах. Также имеет место частое использование для утепления салонов автомобилей. Очень часто эти материалы применяются для утепления трубопроводов, а некоторые домовладельцы используют отражающий теплоизолятор как элементарный теплоотражатель, поместив его за батарею отопления.

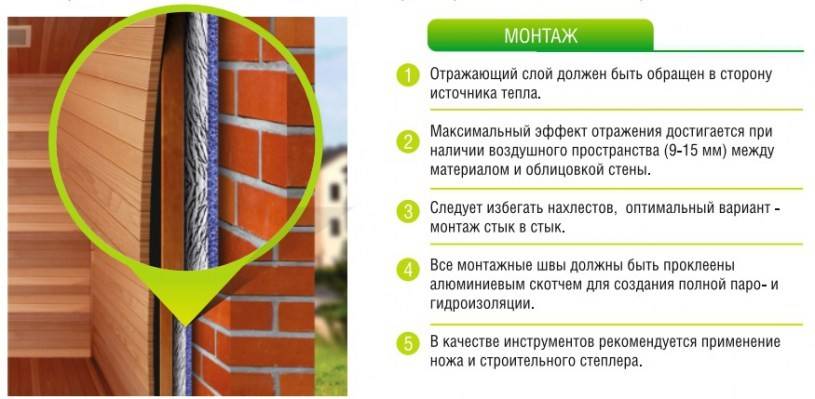

Пример правильного применения отражающего утеплителя в конструкции стены
Фольгированный пенополистирол используют в основном при монтаже теплых полов, в этом случае отражающий теплоизолятор препятствует потерям тепла, уходящего вниз, через плиту перекрытия.
Видео: пример устройства фольгированной отражающей теплоизоляции для тёплого пола
Основные виды теплоизоляции
Может быть интересно
Теплоизолирующие материалы для обустройства электрического теплого пола изготавливаются из натурального и синтетического сырья. Из большого ассортимента можно выделить ниже представленные теплоизоляционные материалы.
Натуральная теплоизоляция выполняется по особой технологии из коры пробкового дуба поэтому получила название пробковой. Поставляется такой утеплитель в торговую сеть в виде рулонов длиной 10 м и шириной 1 м. Толщина колеблется от 1 до 10 мм. При монтаже нет необходимости ее приклеивать, она легко укладывается, обладает отличными звуко,- и теплоизоляционными свойствами, может иметь прорезиненное основание, что исключает выполнение дополнительной гидроизоляции.
Теплоизоляция пробковая
К современным теплоизоляционным материалам искусственного происхождения для электрического пола относят следующие изделия:
«Пенотерм». Изготавливается из полипропилена пористого, имеет ячеистую структуру, без разметки и с ней. Последняя облегчает процесс укладки. В качестве теплоотражающего слоя служит фольга, изготовленная из алюминия. В зависимости от качества монтажа может повысить тепловую эффективность до 70%. Поставляется утеплитель в торговую сеть шириной 1200 мм и длиной 10 и 30 м, различной толщины.
Утеплитель «Пенотерм»
«Пенофол». Изготавливается из вспененного полиэтилена. Имеет фольгированный слой толщиной 100 мк. Выпускается четырех типов, отличающихся поверхностями. У «Пенофола» типа А фольгированная поверхность находится с одной стороны, у типа В – с двух сторон, у типа С – одна сторона фольгирована, а другая – имеет клеевой слой, у типа АLР – тоже имеется фольгированная сторона, а на другой – расположена пленка из полиэтилена. Рулоны имеют толщину 3÷10 мм и длину 10÷30.
Материал для теплоизоляции «Пенофол»
«Фольгоизолон». Изготавливается из полиэтилена вспененного и имеет в своей конструкции пузырьки воздуха, а также фольгированный слой. Выпускается в двух модификациях:из сшитого (ППЭ) и несшитого (НПЭ) пенополиэтилена, отличающихся сроком эксплуатации. У изделий из сшитого полиэтилена он намного выше. Благодаря материалу с высокими техническими характеристиками, хорошо удерживает тепло. Поставляется с разметкой под теплый пол и без нее в листах, свернутых в рулоны, различной толщины и длины. Является идеальным теплоизолирующим материалом при обустройстве теплых полов на балконах, лоджиях и других холодных помещениях.
Материал «Фольгоизолон»
Дополнительным утеплителем может служить полиэтиленовая ламинированная пленка с разметкой под теплый пол. Используют изделия толщиной от 3 или 5 мм, шириной 1 м и длиной от 10 до 30 м.
Пленка утеплительная
Особенности монтажа
Правильно подобранный материал для теплоизоляции не только делает комфортным пребывание в помещении, но и снижает потребление электрической энергии. От него зависит технология выполнения электрического теплого пола.
Все работы по обустройству электрического теплого пола сводятся к проведению следующих операций:
- подготовка основания;
- монтаж теплоизоляции;
- монтаж нагревательного кабеля/матов/пленки;
- выполнение стяжки;
- монтаж финишного покрытия пола.
На этапе подготовки основания необходимо демонтировать старую стяжку, максимально выровнять поверхность (перепады не должны превышать 10 мм) и очистить от грязи и пыли. При необходимости поверхность основания необходимо гидроизолировать.
Прежде чем приступить к укладке теплоизоляции для электрического теплого пола, необходимо определиться с ее толщиной. Опытным путем установлено, что над неотапливаемыми помещениями она должна составлять 50÷100 мм, а для межэтажных перекрытий – 20÷30 мм. Швы и стыки теплоизоляции необходимо проклеивать специальным скотчем (фольгированным), между стеной и стяжкой – лентой демпферной. При укладке нескольких тепловых контуров с разными температурами для их разделения применяется Т-образный профиль демпферный.
Монтаж электрических нагревательных элементов должен выполняться с учетом особенностей прокладываемой системы (кабели одно,- или двухжильные, маты, УФ-пленки).
Стяжку пола лучше выполнять песчано-цементным раствором с добавлением специальных пластификаторов, которые предотвратят растрескивание. Толщина ее должна быть не менее 3 см. После высыхания приступают к укладке финишного покрытия пола. Им может быть плитка, паркет, линолеум или др. вид. Они укладываются с учетом рекомендаций производителя.
Теплоизоляционный слой под теплый электрический пол – это не роскошь, а необходимость. Он поможет равномерно распределить тепло от нагревательных элементов, сохранить его и направить в необходимую сторону. Некачественно выполненный монтаж на любом этапе создания электрических теплых полов повлечет за собой негативные последствия. Это отразится на комфорте, повышенном потреблении электроэнергии и как результат – лишней трате денег.
Стекловата и минеральная вата
Пример утепления пола минватой
Пожалуй, это один из самых бюджетных вариантов теплоизоляции. Помимо невысокой цены, вата совсем не горит и обладает хорошей паропроницаемостью, поэтому отлично подходит для утепления деревянных полов. На этом плюсы данного материала заканчиваются. К минусам можно отнести то, что вата имеет свойство накапливать в себе влагу и это вызывает гниение и рост плесени, вторым недостатком является то, что со временем вата рассыпается, если слой теплоизоляции под полом закрыт недостаточно герметично, в результате частички волокон могут через финишное покрытие попасть в воздух и вызвать раздражение дыхательных путей. Также вата имеет очень низкую прочность, легко рвется и деформируется, что делает невозможным ее использование под бетонную стяжку.
Для утепления пола на грунте рекомендуются жесткие плиты из минваты
Несмотря на недостатки, минеральная вата достаточно широко применяется в качестве утеплителя, как правило, в деревянных полах.
Большинство производителей выпускают стекловату и минеральную вату в рулонах или листах, толщиной от 50 до 200 мм. Листы можно укладывать в несколько слоев со смещением стыков, для лучшей теплоизоляции.
Толщина утеплителей
Для применения минеральной ваты на первых этажах, расположенных над грунтом, требуется очень хорошая гидроизоляция. Вата мгновенно впитывает в себя влагу, после чего теряет теплоизоляционные свойства. По этой причине для теплоизоляции первых этажей лучше использовать пенопласт. Если по каким-то причинам необходимо все-таки использовать минеральную вату, то ее слой должен составлять не менее 400 мм.
Многослойная укладка утеплителя
Если под полом первого этажа находится подвал, то достаточно слоя минеральной ваты толщиной 300 мм.
При утеплении деревянных полов между этажами частного дома, слой ваты должен составлять не менее 200 мм, а в деревянных полах многоквартирных домов достаточно толщины 100 мм.
| Наименование | Преимущества | Минусы | Теплопроводность |
|---|---|---|---|
| Опилки | Дешевый, экологичный материал, отличается малым весом | Горючесть, подверженность гниению | 0,090-0,180 Вт/мК |
| Керамзит | Экологичный, долговечный материал, не подвержен гниению, негорюч | Большой вес, хрупкость | 0,148 Вт/мК |
| Пенопласт | Не гниет, водоустойчив, отличается малым весом и легкостью в монтаже | Низкая паропроницаемость, не выдерживает высоких температур, при плавлении выделяет токсины | 0,035-0,047 Вт/мК |
| Минеральная вата | Низкая теплопроводность, удобна в монтаже, экологична, пожаробезопасна | При увлажнении дает усадку и теряет теплоизолирующие свойства | 0,039 Вт/мК |
Виды, их преимущества и недостатки
Сегодня производится несколько видов матов, которые различаются материалом изготовления, методом фиксации труб, а также назначением для определенных видов помещений:
Маты с покрытием фольгой
Изготавливаются из вспененного фольгированного полиэтилена. Одна из сторон подложки покрыта фольгой, при укладке пластин она находится с наружной стороны. Поверх фольгированной стороны укладывают отопительные трубы.
По своим качествам изделия подходят для полов, которые выполняют функции дополнительного обогрева. Исходя из этого, они неэффективны для обогрева напольного покрытия, выполненного на первом этаже, под которым расположено подвальное помещение.
Недостатком этого вида матов является обязательное условие укладки стального каркаса, на который будет крепиться контур отопления. В процессе необходимо применять различные элементы крепления.
Подложка с пленкой
Изделие состоит из 3 слоев: пенополистирол, фольга и полимерная пленка, которая выполняет защитную функцию. Поверх пленки нанесена специальная разметка, на которой обозначено направление. По этому направлению будет производиться монтаж труб. Такая разметка существенно облегчает процесс укладки напольного обогрева. Теплоизолятор обладает высокой плотностью, благодаря которой обеспечивается прочная фиксация крепежных элементов.
Пленка положительно взаимодействует с раствором стяжки, поэтому риск возникновения трещин практически отсутствует. Материал идеально подходит для напольного обогрева, выполняя функции основного источника тепла. Такие маты надежно сохраняют тепло и укладываются достаточно просто.
Плоские пенополистирольные
Толщина материала составляет 4-5 см, плотность около 40 кг на 1м3, что обеспечивает устойчивость к деформированию. Чтобы защитить маты от агрессивного влияния бетонной смеси, перед заливкой стяжки поверх них укладывают полиэтиленовую пленку. Крепление труб на плитах осуществляется посредством пластиковых скоб, которые достаточно легко крепятся.
Теплоизолятор подходит для систем, выполняющих функции основного обогрева. Основной недостаток этого вида изделия состоит в том, что перед укладкой контура отопления, необходимо производить разметку.
Маты с выступами
Подложку изготавливают методом гидропеллентного штампования, в результате которого формируются бобышки – цилиндрические выступы. Изделия представляют собой плиты прямоугольной формы, толщина которых 1-3,5 см, а высота 2-2,5 см. Эти выступающие элементы размещены по поверхности мата ровными рядами.
Такая конструкция обеспечивает довольно простой и быстрый способ монтажа , обеспечивая надежную фиксацию труб и снижая вероятность их смещения в процессе заливки стяжки. По боковым краям плит расположены замковые соединения, которые дают возможность монтировать подложку без термоаккустических швов. Таким образом, создается сплошная поверхность из плит. На каждой пластине имеется линейка, которая облегчает выравнивание матов относительно друг друга, таким образом, создавая сплошную поверхность из плит.
Изделия с бобышками выдерживают большие механические нагрузки и обеспечивают надежную теплоизоляцию. Толщина материала позволяет выполнять шумопоглощающую и звукоизоляционную функцию.
Подложка данного типа бывает 2 видов: обычные и ламинированные. Ламинированные маты имеют пароизоляционное покрытие. Данный материал имеет один существенный недостаток – высокая стоимость.
Советы по укладке теплоизоляции
Прежде чем укладывать маты, требуется провести ряд подготовительных работ. Сделать расчёт мощности полов и площади, которую займёт нагревательный контур.
Затем, нужно определиться со схемой укладки труб: «спираль» или «змейка».
Приступая к работам по монтажу утеплителя, следует соблюдать следующие правила:
- Вне зависимости от выбранного вида мат требуется обустроить гидроизоляционный слой. Основание можно покрыть обычной плёнкой, или сделать обмазочную, или проникающую изоляцию. Кроме того, периметр всей комнаты нужно оклеить демпферной лентой.
- Маты кладутся поверх гидроизоляции и соединяются полотно при помощи замковых элементов (если таковые имеются).
- При использовании тонких и лёгких плит, они нуждаются в фиксации к полу. Для этого подойдёт клей, а вот металлические крепежи — категорически запрещены, так как они повредят гидроизоляционный слой и прочность изделия.
- При укладке плоской подложки без замковых соединений, их стыки проклеиваются водостойким скотчем. А если плиты имеют фольгированный слой, то и скотч должен быть фольгированный.
Фольгированная сторона подложки должна смотреть вверх.
Раскладку водяного контура можно начинать лишь после монтажа утеплителя по всей поверхности пола.
Заключение
Состояние черновой поверхности пола, способ оборудования теплого водяного пола определяет тип и разновидность теплоизоляции. При работе с бетонной стяжкой обычно используют пенополистирол, миреральные маты или профильные маты. Бетонное покрытие обеспечивает достаточно надежную фиксацию изоляционного материала. В случае с настильными системами, при работе можно использовать минеральные маты и пенопласт.
Способ фиксации материала осуществляется с помощью клея или строительного скотча. Для прочности листы пенопласта обрабатываются герметиком
Важно не забыть уложить после слоя изоляционных материалов армированную сетку или листы, для придания всей конструкции необходимой прочности
