Размеры пластиковых труб для водопровода: выбор подходящего диаметра
Если вы столкнулись с необходимостью замены водопроводной системы в квартире, то вам придется приобрести подходящие детали – трубы и фитинги. После сложного вопроса выбора материала, главное, о чем вам придется задуматься — это размеры элементов водопровода.
Характеристики, определяющие размеры труб для водопровода
Говоря о размерах труб, обычно имеют в виду сочетание следующих параметров.
Внешний диаметр – обычно он указывается производителем.
Диаметр внутренний – является важной характеристикой для частей водопроводной системы, измеряется в дюймах. У соединяемых между собой труб и фитингов он не должен отличаться.
Диаметр условного прохода (Ду) – представляет собой номинальную величину, которая используется при монтаже всех частей водопровода
Он является усредненным параметром, приближенным по значению к диаметру просвета.
Толщина стенки изделия.
Длина изделия.
Как рассчитать и выбрать диаметр трубы для водопровода
В жизни современного человека именно благодаря водопроводу обеспечивается должный уровень комфорта
Впрочем, пристальное внимание на трубы обращают только тогда, когда система не работает. Но можно избежать неприятностей или поломок, если сразу правильно выбрать диаметр трубы для водопровода в частном доме или в квартире — это поможет обеспечить необходимую пропускную способность и надежность работы трубопровода
Если габариты труб будут меньше необходимого, то в сети будут постоянно высокое давление, из-за которого даже возможны поломки сантехнических устройств. Превышение требуемых габаритов также сказывается негативно — в частности, оно существенно удорожает конструкцию.
Схемы
Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:
| Изображение | Описание |

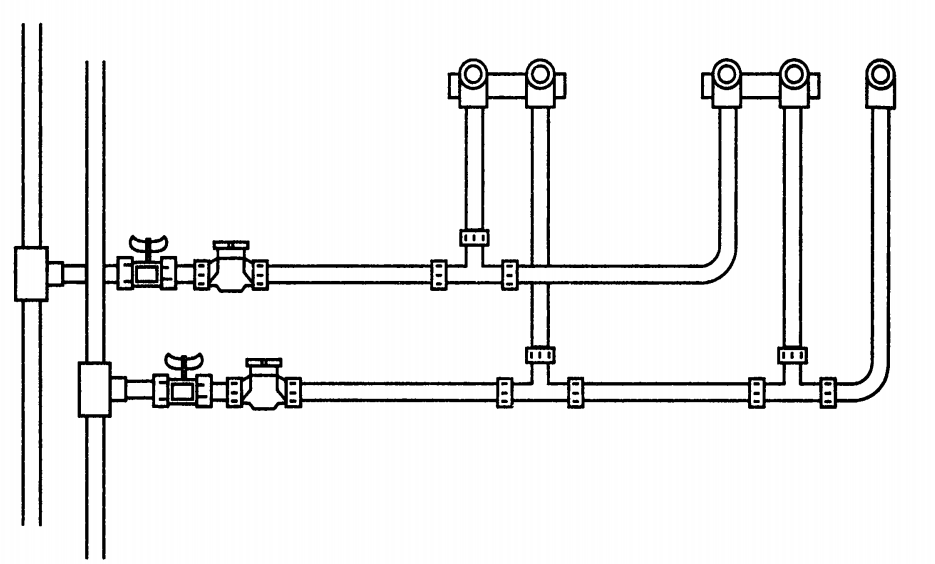

| Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные). Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке). |
| Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д. |
Узнать больше о том, какие трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье. Давайте взвесим преимущества и недостатки каждого типа разводки.
Тройниковая
Плюсы:
Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;
При тройниковой схеме общая длина водопровода минимальна
При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;
В штробы укладываются цельные трубы или необслуживаемые соединения
К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.
На фото — врезка в открытую тройниковую разводку воды
Минус:
Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.
Лучевая
Плюсы:
Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;
Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других
Все приборы могут отключаться из одной точки — коллекторного шкафа;
Отсекающие краны удобно расположены на подводке к смесителю
Минусы:
- Материалоемкость;
- Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
- Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.
Найти нужный кран без подписи на нем — нетривиальная задача
Практический выбор диаметра труб для домашнего водопровода
Методы расчета требуемого параметра – различны. Но пользоваться сложными таблицами и расчетами, обывателю трудно. Существуют электронные программы правильного расчета диаметра комплектующих сети. В них требуется подставлять известные данные, и результат выдается за считаные минуты. Но есть и простое решение по подбору труб для собственного водопровода.
Это популярные параметры для участков сети, проверенные многократным применением на практике:
Основная разводка комплектуется трубами 10 и 15 мм (1/2 дюйма, соответственно).
Стояки и протяженность сети от скважины до входа в дом – 25 мм (1 дюйм), 20 мм (3/4 дюйма).
Особое внимание на толщину стенок. Чтобы фитинги – элементы соединения участков сетей – подошли точно, следует рассматривать внутренние диаметры, после вычета стенок.. В заключение следует сказать, что сеть, выверенная и спроектированная специалистами, обеспечит долговременную и комфортную эксплуатацию
При собственных расчетах, есть риск ошибиться и в лучшем случае пользоваться ресурсам с нерегулярным качеством и требованиями к переделке и ремонту
В заключение следует сказать, что сеть, выверенная и спроектированная специалистами, обеспечит долговременную и комфортную эксплуатацию. При собственных расчетах, есть риск ошибиться и в лучшем случае пользоваться ресурсам с нерегулярным качеством и требованиями к переделке и ремонту.
Какие проблемы могут возникать, если отказаться от услуг сантехника?
Нередко при отказе от услуг профессионального сантехника возникают проблемы. Зачастую ввод холодной воды в дом осуществляется в непосредственной близости от канализации на небольшой высоте от поверхности.
В результате трубы подвода воды оказываются залитыми в пол. То есть все отводы будут внутри стяжки. Например, в рассматриваемом случае труба полиэтиленовая для холодной воды. И здесь используются компрессионные фитинги. Можно, конечно, припаять, но вы можете такие фитинги просто не найти в своем регионе. И придется вам ставить компрессионные, но их нельзя заливать в пол. Вот и возникнут сложности.
Какие правила соблюдать при вводе воды в помещение?
Если вы решили на этапе вводе воды в дом отказаться от услуг сантехника, соблюдайте некоторые правила:
- Сделайте ввод канализации, а потом в стороне или немножко выше организуйте ввод воды. Тогда с этим можно будет работать удобно.
- На начальном этапе обязательно следует организовать изоляцию. Раньше изоляционные материалы были дороги и недоступны. Сейчас цена на них нормальная. Например, стоимость 35 изоляции составляет всего 48 рублей. Поэтому приобрести 10-20 метров проблем не составит. Зато при монтаже у трубы будет люфт. То есть она будет внутри изоляции, а люфт позволит при необходимости пошевелить ее, отрезать аккуратно, отвести куда-то в сторону немного.
Как выполнить гидравлический расчет водопровода
Выяснить пропускную способность трубопровода очень важно. Этот показатель демонстрирует метрическую характеристику — с ее помощью высчитывается количество предельного объема жидкости, которое может пройти через сечение трубы за определенную единицу времени
С появлением металлопластиковых и полимерных водопроводных труб расчет пропускной способности трубы стал выполняться несколько иначе — ведь они не покрываются известковым налетом и другими многослойными отложениями, не корродируют, то есть не изменяют внутренний диаметр в процессе эксплуатации, и не приводят к потерям транспортируемой среды. Если же говорить о стальных трубах, то они долговечны, но с течением времени их пропускная способность сокращается.
Определение пропускной способности позволяет рассчитать объем транспортируемой жидкости, выбрать способ подключения сантехнического оборудования, подобрать водопроводные трубы соответствующего диаметра. Если этого не сделать, то инженерная сеть будет сбоить при работе — возможен даже такой вариант, что вы откроете кран в ванной комнате, а в кухне при этом вода пропадет.
Что включает в себя понятие гидравлического расчета? Здесь подразумевается:
- выбор материалов для труб;
- определение длины трубопровода;
- расчет числа точек водопотребления и количества сантехнического оборудования;
- определение пропускной способности труб.
Существует три методики расчета пропускной способности трубы в зависимости от диаметра и других параметров:
- Использование формул. Для них применяются усредненные показатели, в том числе и коэффициент шероховатости, зависящий от конкретного вида труб. Например, для новых металлических труб этот коэффициент составит 0,2. Также для расчета пропускной способности пригодятся следующие параметры — материал и диаметр водопроводной трубы, уклон, под которым проложен ненапорный трубопровод, или давление подачи транспортируемой среды.
- Использование табличных сведений. В них собраны показатели для каждого конкретного материала. Например, в таблице Шевелева есть сведения о пластиковых, стальных, асбестоцементных и стеклянных трубах.
- С применением программ по оптимизации водопровода. Это самый современный и удобный метод, поскольку в программах задано множество параметров, необходимых при расчете. Работает она по следующему принципу: вам нужно ввести все запрашиваемые сведения и дождаться получения результата. При массовом подключении точек водозабора именно программа будет оптимальным способом расчета для цельной водопроводной сети. Среди сведений, которые использует программа — внутренний диаметр трубы, длина всего участка, коэффициент шероховатости для выбранного материала трубопровода, коэффициент местного сопротивления в фитингах (тройниках, отводах и так далее), величина уменьшения диаметра при эксплуатации.
Для расчета лучше использовать табличные сведения или программы. В результате вы сможете правильно рассчитать необходимый диаметр трубопровода и оснастить систему всеми нужными аксессуарами, в том числе и компенсаторами. Знание того, как подобрать диаметр трубы для водопровода, обеспечит вам хороший напор при подаче воды, а также отсутствие изменений в напоре при использовании нескольких водоразборных точек.
Источник
Выбор и расчет диаметра трубы для водопровода
В устройстве трубопровода важно правильно подобрать диаметры водопроводных труб. Потому что от этого будет зависеть объем подачи воды
Многие сталкиваются с тем, что при плохом напоре функционирование бытовой техники осложняется. Поэтому важно учитывать многие факторы, которые в совокупности влияют на общую работу системы.
Характеристики водопроводных труб
При монтаже водопроводных сетей важно знать основные характеристики трубных изделий. Большое значение имеют материалы изготовления и диаметры водопроводных труб
Материал изготовления
Чтобы определиться, из какого лучше материала выбрать трубы, нужно знать специфику их использования. Трубы для водопровода производят из полипропилена и металла (сталь, чугун, медь).
Наружные и внутренние диаметры пластиковых труб для водопровода имеют разницу, отличную от тех же параметров труб металлических
Это очень важно учитывать при расчетах
Данная разница является показателем толщины и прочности стенок труб. А это напрямую влияет на период эксплуатации.
Преимущества стальных труб – прочность и надежность. К их недостаткам относят подверженность коррозии, большой вес, образование налета на стенках.
Пластиковый аналог имеет больше преимуществ, благодаря которым его чаще выбирают:
- небольшой вес;
- не подвергается коррозии;
- прост и удобен монтаж;
- пластичен;
- относительно недорогой.
Однако и здесь есть недостаток. При перепаде температур подвергается линейному расширению. Металлопластиковый трубопровод решает эту проблему. К тому же, он прочный и надежный.
Поэтому очень важно знать все вышеперечисленные характеристики. Длина водопровода
Длина водопровода
Показатель средней скорости потока – 0,02 км/с. Учитывая этот показатель и длину водопроводных коммуникаций можно подобрать диаметр труб:
- при длине менее 10 м – 20 мм;
- при длине меньше 30 м – 25 мм;
- при длине большей 30 м – 32 мм.
Для стояка диаметр должен быть не менее 20-25 мм. Для водопроводной трубы – 10-15 мм.
Диаметр как основной параметр водопроводной системы
Главной характеристикой водопроводных труб является их размер, который и есть их диаметром.
Измеряют как наружный и внутренний показатель. Необходимо знать толщину стенок, так как с помощью этого параметра высчитывается внутренний размер.
Важно помнить, что от правильного выбора диаметра будет зависеть пропускная способность водоснабжения и качество подачи питьевой воды населению. Выбирая диаметры водопроводных труб при строительстве и ремонте коммуникационных систем в частном доме или высотном, обязательно учитывайте разницу между наружным и внутренним размером
Если его неправильно подобрать, могут выйти из строя сантехнические устройства
Выбирая диаметры водопроводных труб при строительстве и ремонте коммуникационных систем в частном доме или высотном, обязательно учитывайте разницу между наружным и внутренним размером. Если его неправильно подобрать, могут выйти из строя сантехнические устройства.
Таблицы диаметров
При монтаже трубопровода из разнородных материалов, следует учитывать некоторые особенности.
Например, на изделиях из стали и чугуна указывается наружный диаметр и толщина стенки водопроводной трубы в мм.
Если нужно соединить трубы из стали и пластика, применяются специальные фитинги. Они оснащены с одного края металлической резьбой.
Таблица диаметров стальных водопроводных труб
Таблица размеров для медных материалов
Особенностью маркировки изделий из меди, является указание наружного размера в дюймах. Поэтому необходимо знать, что 1» (дюйм) = 25,4 мм.
Таблица диаметров пластиковых труб для водопровода
На пластиковых трубах встречается обозначение наружного размера в дюймах и миллиметрах. Это зависит от производителя.
Как рассчитать диаметр трубы водопровода
Подберите диаметр по готовым таблицам, в них указаны усредненные данные.
При этом важно учитывать, если водопровод длинный, на нем встречается много поворотов и стыков. В этом случае выбирайте больший диаметр
Также можно воспользоваться специальными формулами, которые помогут как можно точнее рассчитать диаметр трубы водопровода.
В случае, если самостоятельно не получается рассчитать, можно обратиться к специалистам в этой области. Они помогут сделать это правильно.
Точный выбор диаметра – процедура, которая требует внимания и серьезного подхода.
Как рассчитать площадь сечения трубы – простые и проверенные способы
Произвести расчет сечения трубы довольно просто, ведь для этого есть ряд стандартных формул, а также многочисленные калькуляторы и сервисы в интернете, которые могут выполнить ряд простых действий. В данном материале мы расскажем о том, как рассчитать площадь сечения трубы самостоятельно, ведь в некоторых случаях нужно учитывать ряд конструкционных особенностей трубопровода.
Формулы вычислений
При проведении вычислений нужно учитывать, что по существу трубы имеют форму цилиндра. Поэтому для нахождения площади их сечения можно воспользоваться геометрической формулой площади окружности. Зная внешний диаметр трубы и значение толщины его стенок, можно найти показатель внутреннего диаметра, который понадобится для вычислений.
Стандартная формула площади окружности такова:
π – постоянное число, равное 3,14;
R – величина радиуса;
S – площадь сечения трубы, вычисленная для внутреннего диаметра.
Порядок расчета
Поскольку главная задача – это найти площадь проходного сечения трубы, основная формула будет несколько видоизменена.
В результате вычисления производятся так:
D – значение внешнего сечения трубы;
N – толщина стенок.
Примите к сведению, что, чем больше знаков в числе π вы подставите в расчеты, тем точнее они будут.
Приведем числовой пример нахождения поперечного сечения трубы, с наружным диаметром в 1 метр (N). При этом стенки имеют толщину в 10 мм (D). Не вдаваясь в тонкости, примем число π равным 3,14.
Итак, расчеты выглядят следующим образом:
S=π×(D/2-N) 2 =3,14×(1/2-0,01) 2 =0,754 м 2 .
Физические характеристики труб
Стоит знать, что показатели площади поперечного сечения трубы напрямую влияют на скорость транспортировки газообразных и жидких веществ
Поэтому крайне важно заложить в проект трубы с правильным сечением. Кроме того, на выбор диаметра трубы будет влиять еще и рабочее давление в трубопроводе
Материал трубы – важная составляющая при расчётах диаметра
Недостаточно определиться с внутренним диаметром трубопровода, необходимо также уметь смотреть в будущее. Некоторые материалы, из которых изготавливаются трубы, подвержены коррозии, загрязнениям и влиянию вредных микроорганизмов. Данные факторы будут существенно сказываться на пропускной способности в дальнейшем.
Чаще всего выбирают пластиковую продукцию, так именно этот материал наименее склонен к изменению внутреннего диаметра, даже после длительного периода эксплуатации. Пластик не подвергается коррозии, на стенках труб из данного материала не откладываются вредные отложения, соответственно не изменяется пропускная способность. К сожалению, во время резких перепадов температуры, пластик склонен к изменению линейных размеров.
Металлопластиковые трубопроводы имеют все вышеописанные положительные стороны, но не изменяют своих размеров при температурных скачках. Диаметр данной продукции не изменяется даже после длительного срока эксплуатации.
Стальные и чугунные трубы практически не применяются в современном строительстве, так как имеют массу негативных качеств. Данным материалам свойственно возникновение коррозии, а также большой вес. С появлением коррозии, на стенках труб всё чаще оседают различного рода загрязнения, что приводит к перепадам давления. Разное давление в системе обеспечивает возникновение неисправностей. Единственным плюсом этого материала является то, что он не меняет своей структуры даже при частых температурных перепадах.
Какого диаметра трубы использовать для водопровода Цифры и подробный обзор
Какого диаметра трубы использовать для водопровода, зависит от множества факторов, хорошо известных сантехникам-монтажникам. Поэтому если вы строите дом с нуля, не поскупитесь и оплатите услуги профессионала – переоборудование впоследствии обойдется гораздо дороже. Да и нормальная атмосфера в доме может быть сильно поколеблена проблемами с водой. А вот если у вас в планах замена существующей внутриквартирной водопроводной системы, с диаметром труб можно определиться и самостоятельно – прокладывать подвод воды не нужно, основной стояк смонтирован, так что слишком сложных раздумий не предвидится.
Просто нужно помнить основные моменты. В общем, если, как говорил известный поэт-классик, вы хотите, чтобы ваш водопровод был сродни по качеству и предполагаемому ресурсу службы «сработанному еще рабами Рима», то следует учесть определенные особенности и нюансы.
Еще один нюанс: диаметр труб всегда дается в дюймах. Для нас эта единица измерения непривычна, а некоторые производители и многие строительные магазины дают размеры и в миллиметрах. Однако для облегчения ориентирования предлагаем переводную таблицу для самых распространенных размеров. Первые два диаметра – это трубы, которые подводят воду к сантехническим приборам, в том числе и кранам, последние – размеры труб, наиболее используемых в стояках.
Количество поворотов и переходов
Стандартная труба в 25 мм. способна прогнать через себя 30 литров за минуту при нормативной скорости потока в 0,02 км\сек. Если же стояк смонтировать из трубы диаметром в 32 мм, то пропускная способность возрастет до 50 литров за ту же минуту. А если вас интересует, какого диаметра трубы использовать для водопровода в квартире многоэтажного дома, предоставленных данных вполне хватит для правильного выбора. Разработку же схемы разводки по частному дому лучше отдать на откуп профессиональным водопроводчикам.
Расчёт диаметра трубы для водопровода в частном доме
Система обеспечения водой в частном секторе имеет меньшие размеры, чем в многоквартирных домах. Но даже здесь требуется производить расчёты и подбирать наиболее оптимальные значения.
Важным фактором является длина трубопровода, которая может быть слишком увеличенной, особенно, если дом находится далеко от основной сети. Диаметр длинных труб должен быть немного завышенным, чтобы не создавать резкие перепады давления в системе.
Также внимание стоить обращать на напор воды в данном участке. Заниженный диаметр трубопровода, при избыточном напоре, может привести к пробою системы. При малом диаметре и слабом напоре, потребитель не получит качественной струи жидкости
Этот параметр очень важен, так как многие хозяева частных домов имеют хозяйство и определённую площадь под полив
При малом диаметре и слабом напоре, потребитель не получит качественной струи жидкости. Этот параметр очень важен, так как многие хозяева частных домов имеют хозяйство и определённую площадь под полив.
Варианты трубопровода для частного дома:
- При общей длине трубопровода до 30 м, следует выбирать диаметр труб не более 20 мм. Данный параметр не создаст перерасхода, а только обеспечит дополнительную экономию.
- Если длина труб превышает 30 м, то необходимо использовать более серьёзное сечение – от 25 до 32 мм. 32 мм идеально подходит для частного дома с несколькими этажами и большим количеством потребителей.
- Если дом расположен непосредственно возле водопроводной системы, то можно использовать трубы, диаметр которых не превышает 10 мм. Данного параметра достаточно для нормального давления в системе и отсутствия поломок.
Следует знать, что часто для обозначения внутреннего диаметра трубопровода используют дюймы. 1 дюйм равен 2,54 см, из этих данных следует подбирать наиболее подходящую продукцию. Очень проблематично выбирать изделия с внешней и внутренней резьбой, которые производятся по иностранным стандартам. Различие имеет как шаг резьбы, так и её длина.
Иногда может указываться внешний диаметр трубы. Чтобы получить внутреннее значение, необходимо от внутреннего диаметра отнять толщину стенки трубы.
Разделение по принципу подачи воды
Установка системы ГВС и ХВС может проводиться двумя способами:
С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.
С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана
Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры.
Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.
Водопроводные трубы – размеры, влияние материалов
До подбора диаметра важно правильно выбрать материал труб. Они производятся из следующего сырья:
- Пластик, ПВХ, металлопластик, полиэтилен. В фаворе полимерное сырье давно – оно отличается прочностью, инертностью к механическим повреждениям, ремонтопригодностью, неприятием коррозии и ценой. Собрать водопроводную сеть самостоятельно из полипропиленовых труб – куда легче, чем стальную.
- Металл – сталь, чугун, медь, сплавы. Устойчив к низким температурам (касается подземной прокладки или воздушной), приемлет высокое давление. Минусов больше – коррозия, требование навыков сварки и прочее. Срок эксплуатации металлических труб – чугуна и стали – небольшой. У меди – высока цена. Для домашней сети чаще используют комбинированные системы, сообразно условиям.
