Диффузор вентиляционный: назначение, виды, выбор, установка

Для чего применяется и принцип работы

Достаточно много требований предъявляется к системе вентиляции, устанавливаемой в дом или квартиру. Одним из тех приспособлений, которые делают атмосферу в помещении комфортной, является диффузор вентиляционный. В таблице указаны все характерные функции для такого приспособления.

Устранение сквозняков	Когда воздушный поток при поступлении в комнату образует единую струю, то это сулит появлением сильных сквозняков, которые не очень хорошо сказываются на здоровье, особенно тех, кто не обладает сильной иммунной системой. Такое явление может устранить вентиляционный дефлектор, который обеспечивает расхождение воздуха и поток рассеивается.
Распределение воздушных потоков	Проветривание также становится более эффективным благодаря диффузору вентиляционному. Минусом проветривания в помещениях, не оснащенных диффузором, является то, что проветрить можно только определенную часть помещения, по которой проходят воздушные потоки, потому как поступление воздуха струйное. При помощи диффузора можно сделать так, чтобы струя рассеивалась, и воздух распределялся равномерно по всему объему воздушного пространства в комнате. Происходить это может несколькими способами, в основном популярны модели, имеющие рассеивающий тип принцип работы или же работающие по принципу завихрения. Такое устройство как вентиляционный дефлектор способны снизить скорость, с которой воздушные массы проходят по гибкому воздуховоду, либо усиливать скорость после попадания в вытяжку.
Модернизация вытяжки	Помогает рассеять воздушные потоки вентиляционный диффузор и в случае встраивания его в систему вентиляции, характерной вытяжным типом. Без диффузора такая конструкция, несмотря на то, что создает разряжение воздушных масс, все равно образует струи из воздуха, которые неблагоприятны для атмосферы в помещении. При чем, от того, насколько сильно изменилась направленность потока воздуха, зависит количество, которое может поступить в вытяжное отверстие. Чем больше изменение потока, тем меньшее количество воздушных масс будет проходить в вентиляцию. Диффузор справляется и с этой задачей.
Контроль над процессом	Установка диффузора предполагает возможность осуществлять контроль над потоками воздуха, которые поступают в помещение или выходят из него, настроив при помощи специального пульта работу диффузора. Такая функция обеспечивает дополнительный комфорт и предотвращает появления сквозняков или некачественного проветривания. Плюс ко всему устройство устраняет шумы, которые могут издаваться из-за сильных воздушных масс, которые «гуляют» по помещению.

Такое устройство в основном представлено конструкцию, которая имеет различную форму (такую можно выбрать в зависимости от желаний и необходимости), материал также может варьировать, и в дополнение оснащено специальным прокладочным материалом из резины, которая обеспечивает герметичность. В случае если диффузор вентиляционный приобретается приточного типа, то его конструкция оснащена воздухонаправляющим кольцом и крыльчаткой. Некоторые элементы конструкции и функционал зависят от разновидности диффузора вентиляционного.

Преимущества и недостатки диффузоров

Использование устройства в системе воздухообмена помещений склада, технических, промышленных, торговых объектов является исключительно значимым. Для воздухообмена в пространстве жилых помещений диффузоры вентиляционные выполняют функцию регулирования подачи свежего воздуха с улицы и его распределение в разных направлениях.

Система вентиляции, оборудованная диффузором, исключает наличие мест с застойным воздухом. Преимуществом конструкции считается простота эксплуатации и монтажа. Приборы хорошо вписываются в интерьер комнаты благодаря декоративной отделке и выбору модели нужного цвета. Из недостатков можно указать только возможность образования сквозняка, но эта проблема решается с помощью камеры статического давления.

Основные моменты монтажа диффузоров

Монтаж диффузора вентиляции

Выбор места установки и контуры детали зависит типа покрытия потолка. Круглая и квадратная потолочная модель могут монтироваться в покрытие натяжных потолков, гипсокартоне. Все работы рекомендуется производить параллельно с ведением установки покрытия:

следует выполнить разметку места закрепления распылителя воздуха;
делаем пометку места установки для установки обрешетки в месте монтажа диффузора;
при монтаже на стену выполняем разметку, учитывая размеры устройства и его форму;
делаем углубление в стене с учетом 5 мм зазора, эту работу легче выполнить алмазным кругом с помощью угловой шлифмашины;
Вставив корпус, отмечаем места крепления и с помощью перфоратора сверлим отверстие для дюбелей и закрепления прибора;
Для устранения прохода воздуха под корпусом, наносим слой герметика и закрепляем диффузор не стену или потолок при помощи саморезов с дюбелями.

В заключение отметим основные моменты по выбору места установки.

Обратите внимание – потолочный круглый диффузор меньше выделяется на поверхности. По этой причине они могут устанавливаться во всех местах, не зависимо от потолочного и покрытия стен

Квадратные устройства стандартного размера, наиболее широко применяются для монтирования на конструкции кассетного типа потолков. Такие детали закрепляют и «маскируют» под декоративную плитку основного покрытия. Этот способ позволит беспрепятственно добираться до канала вентиляции при проведении ремонтных и регламентных работ.

Это свойство необходимо учитывать при любом способе установки распылительного устройства. Нередко такую деталь называют декоративной решеткой, вмонтировать в стены ее достаточно легко

Обращайте внимание на производителя данных деталей. Не покупайте продукцию непроверенных производителей и не экономьте на этом деньги

Хорошая вещь никогда не будет стоить копейку.

Что такое диффузор

Диффузор — это часть вентиляционной системы, предназначенная для ввода/вывода воздуха в помещение и для его эффективного перемешивания. Выполняет также декоративные функции — закрывает вход/выход в вентканал. Внешне выглядит как обычная вентиляционная решетка, но имеет чуть более сложное строение, может иметь дополнительные устройства — крыльчатку и камеру статического давления.

Диффузоры предназначены для быстрого перемешивания воздуха

Отличие диффузора и вентрешетки

Чем же отличается диффузор от вентиляционной решетки? Да, собственно, ничем. Просто вентиляционная решетка — самый простой из диффузоров. Почему же так отличается цена? На то есть причины.

При разработке диффузоров производители просчитывают движение воздуха, располагают лопасти и перегородки таким образом, чтобы воздух в помещении перемешивался наилучшим образом. Потому воздух перемешивается, равномерно распределяясь по помещению.

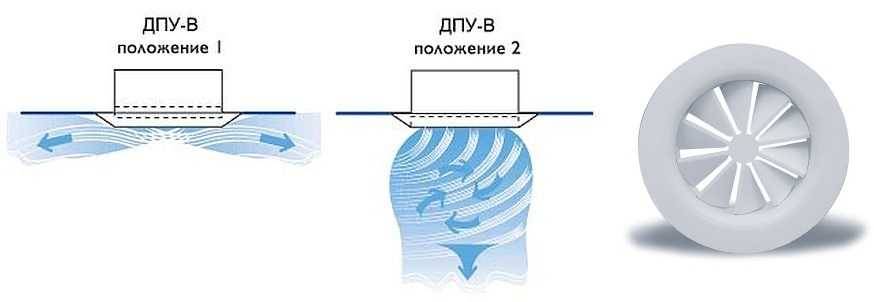

Несколько приточных потолочных дефлекторов со схемами распространения воздуха

Производители дешевых вентиляционных решеток вряд ли ведут какие-то изыскания, копируя внешние признаки и не заботясь об эффективности. Воздух попадает в определенную точку, наблюдаются явные зоны с разной температурой. Вот вам и разница в цене.

Когда ставить диффузор

Где и когда можно применять вентиляционные решетки, а где нужны диффузоры? В обычных многоквартирных домах старой постройки есть только вытяжные вентканалы, которые работают за счет разницы давления. Расположены выходы вентиляционных шахт в стенах. В этом случае ставить можно вентрешетки, так как установкаболее сложного устройства на ситуацию практически никак не влияет.

Но, если вы сделали подвесной потолок, за которым спрятали воздуховод, подключенный к этому каналу, устанавливать желательно диффузоры. Они работают эффективнее. Так как наличие подвесной/натяжной конструкции затрудняет движение воздуха, для нормальной работы системы вентиляции нужны более действенные устройства.

В натяжном или подвесном потолке любого типа устанавливают дефлектор

Если же система вентиляции была разработана специально, вам, скорее всего, выдадут точные рекомендации относительно того, что, где, какого типа должно стоять. В такой ситуации любая замена может негативно сказаться на производительности системы.

Диффузор – что это?

Диффузор походит от слова диффузия и подразумевает собой обычную решетку, которой заканчивается вентиляционный канал. Сразу возникает логические вопрос – зачем название такое сложное придумали, не могло быть просто решеткой? Все продумано заранее, диффузор не только забирает испорченный воздух, но и доставляет порцию свежего.

Ученые разработали несколько форм решеток, в зависимости от других приспособлений. Форма должна быть такой, чтоб давала максимальный окончательный результат.

Факторы, за счет которых достигается требуемый эффект диффузии:

Первым делом, все зависит от того, какая форма отверстий в самом диффузоре. Ибо от формы отверстий последовательно зависит многое – решетка, форма лопастей. Все подразумевается только для достижения одной цели – равномерно перемешивать прибивший воздух с тем, что уже находится в помещение, только очищенным.
Другой, немаловажный фактор – применения камеры статистического давления. Выясним суть дела. В воздуховоде есть специально продуманные утолщения. Они продуманы так, чтоб воздух с улицы не попадал внутрь прямым путем. Камеры мол бы задерживает воздух, пропуская его только малыми порциями. Так нам не страшны сквозняки, столбы пыли и другие неприятные ситуации.

В старых многоэтажных домах диффузоры не установлены. Наверное, они еще не были изобретены. Да и теперь еще не факт, что у всех домах они присутствуют.

Здесь принцип простой – вмонтированная вытяжная вентиляция, что приходит в действие за счет естественной тяги в вентиляционном канале. Значит, вполне хватит маленькой простой решетки над потолком и проблема решена?

Уверяем вас, что такие решетки только создают видимость оптимального микроклимата. Они не в силе полностью очистить воздух от дыма, пыли и доставить новый с улицы.

Диффузоры возможно установить в том месте, где новейшая система вентиляции – хотя бы приточная, а лучше всего приточно – вытяжная. В случае с приточной, то она обязательно должна проходить под потолком, или выводится на потолок с пола с помощью специальных трубок.

Согласитесь, получается отнюдь не целесообразно.

Значит, существуют альтернативы?

Многие задаются вопросом, как им смонтировать вентиляцию на потолке при особенных условиях. Что же делать, когда приточный воздуховод размещен под потолочной поверхностью – применять диффузоры или возможны другие варианты решения проблемы?

Можно обойтись и без диффузора. Но вынуждены предупредить Вас о следующих фактах:

В действие только приточное вентилирование. Давление, которого много засобиралось, со всей силой тиснет на испорченный воздух, тот всеми возможными путями уходит прочь. А поступившая порция воздуха обогревается или охлаждается. Все зависит от поры года и приходит в действие по физическим законам. Мастера заметили такую схему вентиляции в офисах и торговых центрах.
Когда в комнате планируете установить подвесную потолочную конструкцию.

Как активировать систему вентиляции при монтаже подвесного потолка?

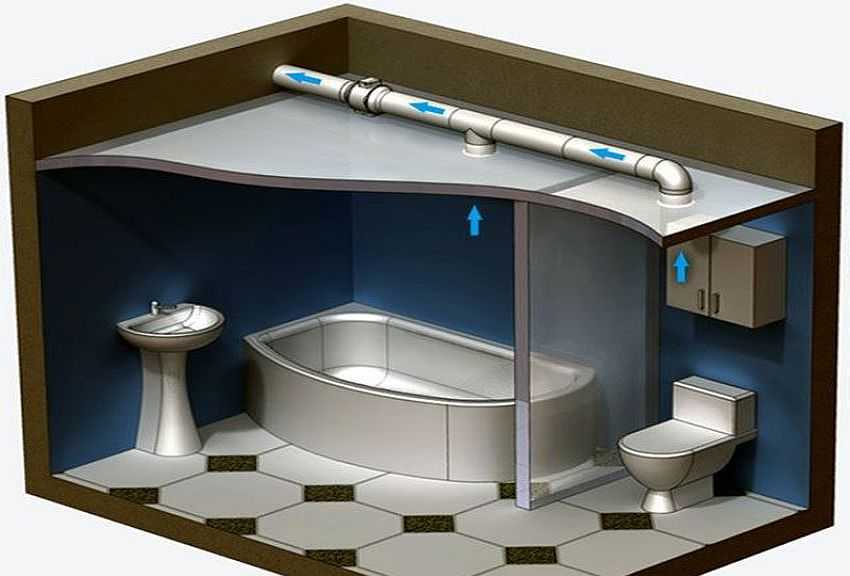

Система здесь следующая. Воздух накапливается в пространстве между бетонной поверхностью и искусственным потолком. А теперь представьте себе, что это пространство исполняет роль статистической камеры, где воздух обогревается и попадает внутрь комнаты сквозь микро — каналы и перфорации.

Скорость попадания воздуха совсем небольшая, приходится брать поток свежего воздуха еще и с открытого окна, зато стабильность вентиляции гарантирована.

От вида подвесной конструкции также многое зависит. Она может быть сделанная из кассет или реек. Спросите у консультанта строительного магазина, где лучше происходит воздухообмен. Они лучше разбираются в продаваемых материалах.

Кстати, никто не заставляет брать панели или рейки обязательно с перформативными отверстиями. Позволяется комбинировать как панели с рейками, так и отверстия.

Конструктивные особенности

Разные по способу крепления и назначения модели имеют узконаправленные особенности конструкции. Различают:

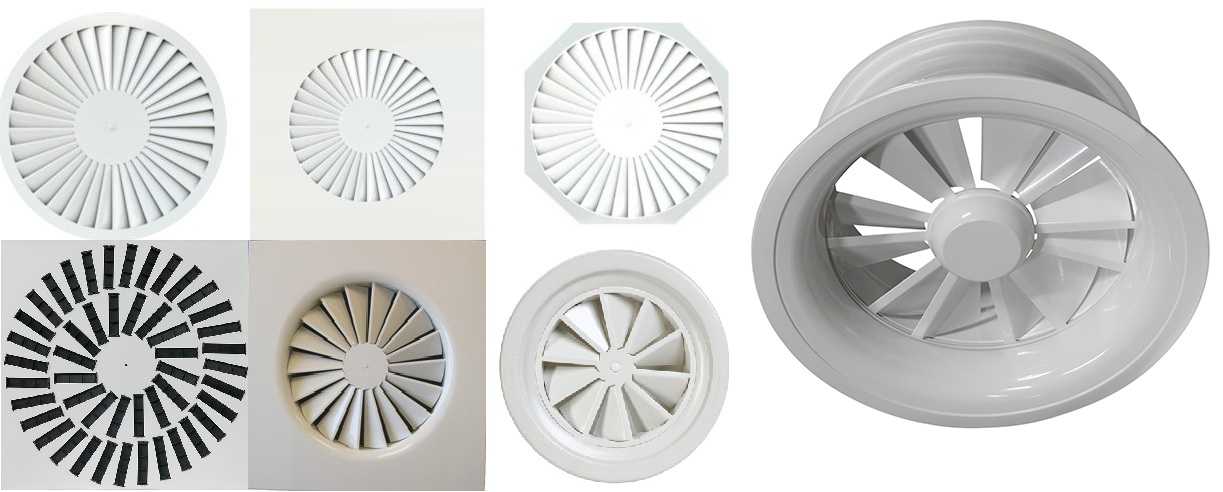

Вихревые модели востребованы в помещениях, где важен быстрый воздухообмен. Например, ванная комната, кухня, туалет. Конструкция увеличивает скорость притока воздуха, качественное его перемешивание. Достигается это особым радиальным расположением перемычек. Воздушный поток, проходя через них, закручивается как в воронке. Внутренняя конструкция потолочной вихревой модели обычно имеет форму цилиндра, решетка любой формы с отверстиями, расположенными обязательно по окружности. Может оснащаться дополнительной крыльчаткой за решеткой корпуса. Если крыльчатка подвижная это дает возможность ею управлять, выбирая скорость вращения, которых несколько.
Так называемые щелевые рассеиватели конструктивно отличаются наличием щелей, через которые воздух и поступает. Количество их варьируется в зависимости от модели от 1 до 6, высота от 0,8 до 2,5 см. Эти модели монтируются в подвесных потолках, могут иметь функцию направления движения воздушного потока. Модели востребованы для небольших помещений, где потребность в малой или средней мощности вентиляционной системы. Модели могут иметь возможность регулировки направления движения воздуха ( как жалюзи кондиционеров). Могут быть любой формы, в том числе узкие и длинные.
Струйные модели имеет диффузор приточный. Существуют стандартные и подвижные конструкции. Особенность их в том, что свежий воздух поступает в виде струй, при этом увеличивается дальность и скорость его подачи.
Перфорированные модели могут работать как на подачу, так и на отвод воздуха из помещения. Оснащены они множеством небольших отверстий, через которые проходит воздух, равномерно и сбалансировано распределяясь в пространстве.

Регулируемые модели воздухорассеивателей имеют в своей конструкции раздвижные пластины, с помощью которых можно менять пропускную способность. Еще их называют анемостатами. Регулировка происходит поворотом по часовой стрелке или наоборот центральной части прибора. Подвижно закрепленные ламели при этом закрывают или открывают пути движения воздуха.

Если рассеиватель воздуха является частью дорогой и сложной системы слежения за микроклиматом, он может иметь датчики, анализирующие состав воздуха.

Виды

Существует два основных принципа работы вентиляционных систем в многоквартирных домах: естественный и принудительный. Вне зависимости от используемого вида, его легко спроектировать и создать самостоятельно, более того, в ряде частных ситуаций может потребоваться использование комбинированной методики.

Естественная

Суть осуществления циркуляции воздуха в квартире естественным способом сводится к самостоятельному поступлению и уходу воздуха из помещения. Этот процесс осуществляется за счет разницы температурных отметок между свежим, только что поступившим воздухом, и уже отработанным.

Практически все жилые дома многоквартирного типа оборудуются системой вентиляционных шахт, основная задача которых заключается в обеспечении выхода отработанного воздуха из помещений наружу.

Решетки, ведущие к этим каналам, как правило, располагаются на кухне и в ванной комнате. Их окончание находится на крыше здания. В таком случае, каждая квартиры оборудуется отдельным воздуховодом, которые соединяется с общей системой каналов.

Процесс естественной циркуляции воздуха выполняется так: холодные потоки, которые обладают большим весом, чем горячие, попадают в комнату, тем самым заставляя подниматься теплые объемы наверх, к решеткам вентиляции. За счет такой простой процедуры и осуществляется естественное проветривание помещения.

Принудительная

Дополнительная вентиляция принудительного работает за счет специализированных механизмов. Она используется тогда, когда естественного проветривания помещения не хватает для обеспечения комфортных условия для жизнедеятельности человека. Существует три основных вида принудительных вентиляционных систем:

приточный – работает за счет предоставления дополнительных потоков свежего воздуха, что приводит разницу температур в показатель, достаточный для вытеснения отработанных масс в систему вентиляционных каналов;
вытяжной – работает за счет усиления оттока отработанных воздушных масс;
комплексный – два вышеописанных типа используется совместно.

Все описанные выше вентиляционные системы принудительного типа можно спроектировать своими руками, для этого достаточно обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами.

Важно, перед монтажом принудительной вентиляционной системы, нужно убедиться в стабильности работы системы каналов и, при необходимости, выполнит их чистку. Началом монтажа принудительной системы является установка приточных устройств

В большинстве случаев, этого вполне хватает.

Для чего нужен анемостат в вентиляции

Анемостат в вентиляции выполняет сразу несколько функций:

равномерное распределение воздуха в вентиляционных системах;
регулировка потока воздуха;
перекрытие вентиляционного отверстия.

Принцип работы устройства

Принцип работы изделия достаточно прост: вращение щита позволяет увеличивать или уменьшать количество воздуха, поступающего в помещение.

Работа анемостата в системе вентиляции

Виды и размеры изделия

Анемостаты по типу устройства делятся на 3 вида:

Приточные. Эти модели имеют вогнутый щит, который обладает низким аэродинамическим сопротивлением.
Вытяжные. Устройства этого типа имеют выпуклый щит, который позволяет воздуху быстрее поступать в вентиляционную систему.
Комбинированные или приточно-вытяжные. Имеют плоскую тарелку с закругленными краями. Можно использовать в любых видах систем.

По типу управления анемостаты бывают ручными и автоматическими.

По диаметру изделия делятся на 5 типов (80, 100, 125, 150 и 200 мм). Ход тарелки может варьироваться в пределах от 8 до 30 мм. Также анемостаты могут иметь разную площадь отверстия (чем больше площадь, тем больше устройство может пропускать воздуха).

Металлическими

Как правило, металлические анемостаты устанавливаются в банях и саунах.

Достоинства:

дизайн;
хорошая износоустойчивость;
долговечность.

Недостатки:

высокая цена;
вес, который усложняет процесс монтажа.

Пластиковыми

Пластиковые изделия устанавливают в торговых центрах, офисах и общественных зданиях.

Достоинства:

устойчивость к влаге;
долговечность:
вес;
несложный монтаж;
низкая цена;
не требуют особого ухода и обслуживания;
большой выбор.

Недостатки:

прочность;
нельзя использовать в воздушном отоплении.

Руководство по установке

При установке, создании проектов системы распределения потоков обязательно нужно принимать во внимание технические характеристики вентилируемой комнаты, влияющие на распределение воздушного потока в ней. К ряду таких особенностей можно отнести:

препятствия, мешающие свободному перемещению кислорода.
сильные источники теплового действия вблизи от планируемого места установки распределяющего устройства.
наличие переменного расходования кислорода или изменение температурного показателя комнатной атмосферы.

Установка насадок, распределяющих кислород, возможна на потолке, стенах, в напольном покрытии, благодаря чему поддерживается влажность и равномерная циркуляция потоков в аудитории. Диффузоры подлежат обязательному применению для проведения мер противопожарной безопасности. Такие распределители создают завихрения воздушных потоков, чем содействуют перемещению кислорода и его циркуляции в комнате.

Конструктивные особенности

Вихревой

Изготавливается любой формы. При приточной вентиляции на своей задней стороне имеет своеобразные «крылья» и кольцо, при обычной вентиляционной системе данная особенность конструкции отсутствует. Монтаж данного типа конструкции производится на винтовые соединения, крепления которых производят через отверстия в корпусе сборки с крепежным кронштейном.

Некоторые диффузорные воздухораспределители позволяют регулировать направление воздушного потока, в их конструкцию добавлены дополнительные механические элементы, позволяющие изменять силу тяги и направление подачи воздушного потока.

Вместе с тем может использоваться и анемостат. Что такое анемостат? Внутрь корпуса диффузора устанавливается распорка, к которой крепится винт регулировки. К винту смонтирована плоская «тарелака»: круглый щит, с свободой движения в плоскости, в пределах поверхности, в которую он утановлен. Другими словами этот щит имеет определенную степень подвижности, и может перемещаться в пределах тубы корпуса диффузора, приближаясь или отдаляясь от диффузорной решетки. В зависимости от его положения, если он находится близко к поверхности выпускной решетки – ток воздуха уменьшается, а если далеко, то увеличивается. В некоторых моделях используется несколько щитовых поверхностей, одна из которых классическая, для всех видов анемостатов, а другая вогнута. Таков принцип работы анемостата.

Подобная конструкция конечно будет лучше осуществлять конвекцию воздушных масс в помещении, однако большим плюсом это не является. Различие в диффузорах и анемостатах — это в том, что последние, имеют возможность изменять силу истечения воздуха (в чистых диффузорных воздухораспределительных системах это сделать невозможно), но анемостаты существуют только округлой формы, а диффузорные распределители существуют различных видов.

Конструкции с вихревым истечением воздушного потока используются используются и рекомендуются для вентиляции крупных помещений. Через них проходит большое количество воздушной среды, и они могут быстро создать комфорт воздушной среды.

Диффузоры щелевые

Данный вид распределителей воздуха позволяет изменять угол исходящего или входящего воздушного потока. Они отличаются меньшими размерами, в отличии от вихревых и позволяют место выхода конвекционных потоков замаскировать ввиду его малой заметности. Конструкция легка и малогабаритна настолько, что ее можно устанавливать даже в технологическом пространстве навесного потолка. Щелевидные воздухораспределители изготавливаются любой геометрической формы, что позволяет их как технологически, так и декоративно вписать в любое помещение и даже использовать их в качестве декоративных элементов.

Основные материалы их производства сталь, железо, алюминий или пластик, тип которого выбирается в зависимости от условий внешней среды и их влияния на воздухораспределитель. Как понятно, что там, где нужна прочность и долговечность – там используются различные виды металлов там, где нужна декоративная функция и легкость – алюминий и различные виды пластика.
Монтаж щелевых воздухораспределителей в навесной потолок производится по правилам: если радиус закругления более 1см, то щелевой диффузор монтируется чуть выше самой потолочной панели, а когда диффузор прямоугольный, то его низ монтируется вровень с плоскостью потолка.
При монтаже на стену, можно произвести линейную установку щелевидных диффузоров, связав их крепежом и специальным шлангом в одно целое. Соединение выполняется при помощи входящих в комплектацию поставки штифтов. При этом герметичность создается установкой специальных уплотняющих шайб на концах данной конструкции.
Какой бы геометрической формы бы ни был диффузор, для стороннего взора он представляет собой только декоративную решету, собственно, за которой и находится сам диффузор, а вернее его корпусная камера давления.

Диффузоры полезны не только для выпуска воздуха, но для вытяжных видов вентиляции, в случае которых они служат своеобразной зоной, в которую оседает пылевые и песчаные частицы, переносимые воздухом.

Выводы и полезное видео по теме

Сравнение характеристик ротационной турбины и модели ЦАГИ:

Принцип работы поворотного флюгера-дефлектора:

Технология установки турбодефлектора на плоскую кровлю:

Такое простое приспособление, как дефлектор, способно решить распространенную проблему естественной вентиляции – недостаточность вытяжной тяги.

Помимо повышения эффективности воздушной циркуляции, колпак выполняет защитную роль, предотвращая забивание вентканала мусором.

Имеете опыт в монтаже и эксплуатации вентиляционного дефлектора? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для обратной связи расположен ниже.
