Какой диммер нужен для светодиодных лампочек?
Чтобы подобрать диммер к светодиодным лампам и обеспечить их совместимость, нужно сначала определится, какие лампы вы будете использовать. Если вы планируете покупать 220В LED лампочки – для этого подойдут фазоимпульсные приборы, которые были рассмотрены в начале статьи. Берите модели с отсечкой по заднему фронту.
Для низковольтных ламп постоянного тока (например 12В, которые используются в точечных светильниках, настольном освещении или лампах для автомобиля) – подойдет любой ШИМ регулятор или диммер для светодиодных лент. Все они работают по принципу широтно-импульсной модуляции, линейное регулирование уже далеко в прошлом.
Также лучше покупать специальные светодиодные лампы под диммер. Хоть и стоят они дороже, но проблем с их регулировкой не будет. Вы создадите нужное световое решение, только если правильно подберете диммер и светодиодные лампы к нему.
Когда обычная светодиодная лампа диммируется?
Иногда обычная светодиодная лампа все таки может подавать «признаки» регулировки яркости, даже если она и не предназначена для этого. Это касается в первую очередь дешевых китайских экземпляров.
В них ставят самый примитивный драйвер, без какой-либо защиты от перегрузок по току и перепадов напряжения. Именно такой недостаток конструкции и позволяет им случайным образом диммироваться.
Причем в очень узких и ограниченных пределах. Для остальных светодиодных ламп, такое в принципе невозможно. Поэтому лучше всегда ищите в магазинах модели со значком Dimmable.
Кстати, тут же действует и обратное правило — если вы не собираетесь регулировать яркость своего светильника, то вам нет никакого смысла переплачивать и приобретать именно диммируемые экземпляры. Имейте это в виду.
Есть лампы, которые вроде бы диммируются, но плохо. При этом некоторые умельцы пытаются схитрить, и включают в цепь параллельно соединенных, плохо регулируемых светодиодных экземпляров, одну обычную лампу накаливания.
Такая схема сильно влияет на общее сопротивление, особенно при изменении температуры накала вольфрамовой нити. Эта особенность позволяет в определенных случаях расширить диапазон диммирования светодиодных лампочек.
Однако срок службы у такой схемки и ее отдельных элементов, будет далек от заявленного производителями. Большинство ламп в скором времени могут просто выйти из строя.
Диммирование настольной лампы
Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.
Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.
В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.
Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.
Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.
Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

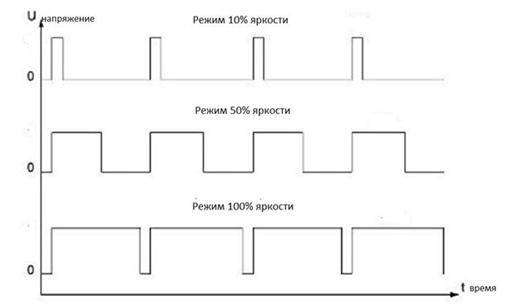

Принцип широтно-полюсной модуляции (ШИМ)
Изменения мощности питающего напряжения при применении шим-контроллера обеспечивается благодаря подаче на коммутирующий элемент (в случае со светодиодами – полевой транзистор, симистор либо динистор) сигналов с изменяющейся скважностью
S=T/T1, где Т – период импульсов, Т1 – период положительного фронта.
В ШИМ-контроллере импульсы следуют с постоянной частотой, изменяется лишь длительность пауз.

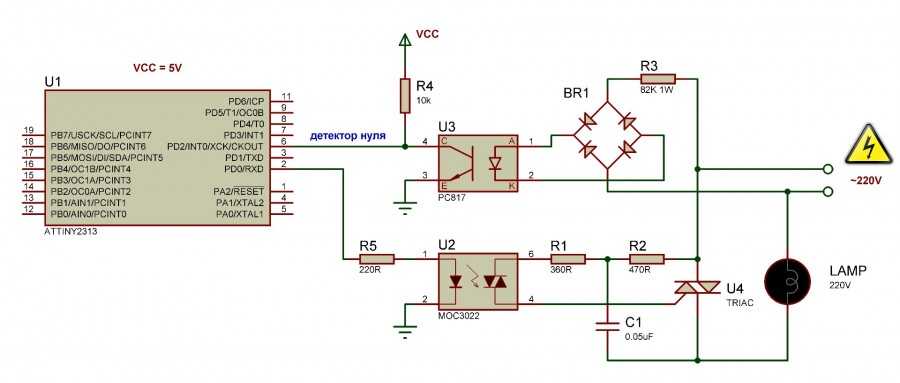

Ниже представлена принципиальная схема ШИМ-контроллера:
Увеличение ширины импульса увеличивает время поступления тока через транзистор к нагрузке, следовательно, и пропускаемый ток. Частота следования импульса значительно выше той, которую способен уловить глаз, обычно 100-200Гц, потому мерцания светодиодов мы не ощущаем. Преимущество регуляторов нагрузки на основе ШИМ-контроллеров, значительно более высокий КПД сравнительно с резистивными, поскольку избыточная нагрузка гасится, а не потребляется.
Подключение диммера в схему питания светодиодной лампы
Существует два варианта подключения:
- Схема подключения перед драйвером питания, когда диммируется переменное напряжение;
- Подключение после драйвера питания, с ШИМ-регуляцией постоянного напряжения.
В чем различия диммеров
Востребованность подобных светорегуляторов обусловлена не только удобством их использования, но и разнообразием предложений на рынке светотехнических изделий.
Диммеры различаются по техническим характеристикам, исполнению, типу монтажа и возможностям регулировки яркости свечения led источников света.
По техническим характеристикам
Как и любое электротехническое устройство, диммеры имеют технические характеристики, определяющие условия их использования. Основные характеристики:
- электрическая мощность: должна соответствовать мощности подключаемых к прибору светотехнических устройств;
- напряжение питания: определяет схему включения прибора в электрическую сеть, соответствующую ее характеристикам (220 Вольт переменного тока или 12 Вольт постоянного тока).
По типу монтажа
Как и прочие электроустановочные изделия, диммеры бывают нескольких типов, определяющих способ их монтажа. Типы диммеров:
- Накладные – устанавливаемые на поверхности стены или иной ограждающей строительной конструкции, предмете мебели или элементе декора, установленном стационарно.
- Встраиваемые – монтируются в специальные коробки, предназначенные для установки розеток и выключателей при скрытой прокладке электрических проводов, или в специально изготовленные под них ниши.
- Модульные – размещаются в электрических шкафах и монтируются на DIN-рейку, предназначенную для установки электротехнических приборов.
По исполнению
Тип исполнения электронного устройства определяет способ управления подключаемых к нему источников света.
При освещении помещений и декорировании придомовой территории по типу управления диммеры классифицируются следующим образом:
- механические – управляются нажатием на клавиши, размещенные на внешней поверхности прибора;

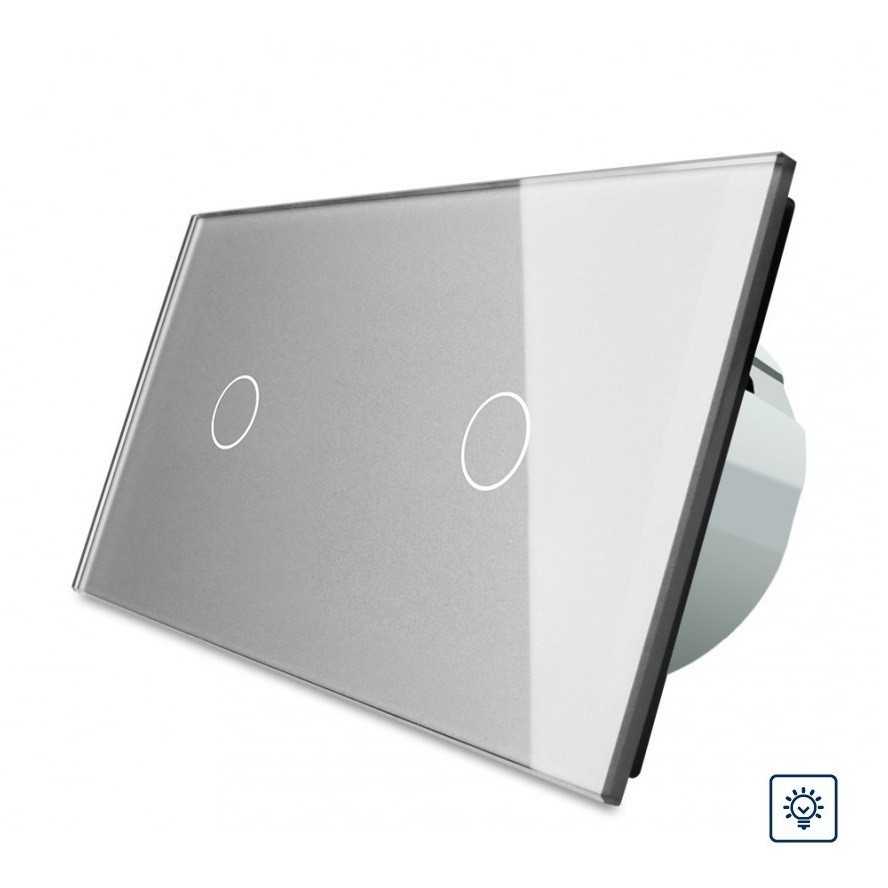

- сенсорные – в качестве элементов управления выступают сенсоры;
- акустические – работают по звуковому сигналу;
- беспроводные – оснащаются пультом дистанционного управления, позволяющим задавать режимы работы удаленно.
Приборы для управления работой led ламп механического исполнения могут оснащаться не только клавишами, но и поворотными механизмами, посредством которых задаются режимы свечения источников света.
Важно! Беспроводные модели диммеров являются наиболее функциональными для led ламп. Они позволяют регулировать режимы работы по радиоканалу посредством использования Wi-Fi и различных электронных средств связи (смартфон, планшет и т. д.)
По способу регулировки
Изменение силы свечения led источников света может быть осуществлено несколькими способами:
- Аналоговый – основан на изменении силы тока в питающей цепи.
- Широтно-импульсная модуляция – сила тока остается неизменной, но задается время нахождения светодиода под напряжением и регулируется длительность его включения в работу.
- Фазовая отсечка – работает по отсечению синусоиды напряжения, подаваемого к источнику света. При срезе фазы в начале синусоиды режим работы называется диммирование по переднему фронту, а при срезе в конце – диммирование по заднему фронту. Практика показывает, что срез фазы по заднему фронту больше подходит для регулировки яркости обычных недиммируемых светодиодных ламп. Это отображено в следующем видео.
Больший срок службы
Положительным моментом и преимуществом постоянной работы светодиодов в режиме пониженной яркости, является увеличение их срока службы.
Например, если изначально взять лампочку в два раза мощнее чем вам было нужно, и выкрутить диммером ее на требуемую яркость, такой светильник 100% прослужит не только заявленный заводом срок, но и гораздо дольше.
А вот с галогенными лампами ситуация может быть противоположной. Кроме того, диммирование приводит к уменьшению тепловыделения.
Исходя из вышеизложенного, специалисты всегда рекомендуют покупать диммеры и лампы под них в одном магазине, с наглядной проверкой на совместимость их функций. В этом случае вы 100% не столкнетесь ни с какими сюрпризами и неприятностями.
Как регулировать освещенность LED
Какие лампочки можно использовать с диммером? Когда для освещения использовались преимущественно лампы накаливания, всё было просто – обычный диммер легко справлялся с регулировкой яркости.
Лампы накаливания были заменены энергосберегающими люминесцентными экономками, их вообще нельзя было регулировать. Конечно, встречались ЭПРА для трубчатых люминесцентных лампочек с возможностью диммирования, но крайне редко и стоили они дорого.
Сейчас энергосберегающие лампы вытесняются светодиодными. Процесс излучения квантов света хоть и сложен, но с точки зрения регулирования, пожалуй, более прост, чем регулировка газоразрядных источников света.
Диммируемые светодиодные лампы – что это такое?
Что значит диммируемая светодиодная лампа? Это лампочка, которая поддаётся регулировке яркости с помощью ЛЮБОГО диммера, который разработан под переменный или постоянный ток (в зависимости от типа).
В ее схему питания заложены функции изменения яркости, в зависимости от питающего напряжения. Диммируемые светодиодные лампы работают со схемами диммеров типа того, что представлена выше.
Сетевой диммер регулирует подаваемое напряжение. Это значит, что при любых значениях напряжений, в определенном производителем диапазоне (он указан на коробке от лампочки), схема лампы будет стремиться поддерживать заданный ток. Яркость в свою очередь зависит от тока.
Обычные светодиодные лампы регулировать не получится, в лучшем случае она будет просто включаться и выключаться, в худшем — сгорит при низких значениях, установленных на диммере.
В самых дешевых светодиодных лампах стоит гасящий конденсатор. Они если и будут регулироваться, то только в очень узких пределах, значит они тоже не подходят. Пример диммирования обычных светодиодных лампочек посмотрите на видео.
Диммируемые светодиодные лампы на 220 Вольт
Регулировка яркости светодиодных ламп на 220В затруднена, потому что там установлена схема стабилизации тока на специализированном драйвере. Его задача стабилизировать выходной ток, для обеспечения равномерного и долгого свечения светодиодов, не зависимо от значений напряжения питающей сети.
Обычные светодиодные лампы не очень сильно поддаются диммированию. Чтобы выбрать правильную Led лампу для диммера – нужно внимательно изучить описание и обозначения, указанные на коробке и корпусе лампочки.
Светодиодные лампы с диммированием можно распознать по надписи: «для диммера», «регулируемая» или что-то подобное, возможно будет просто нарисовано условное изображение диммера, как на примерах ниже.
Зачем нужно регулировать яркость
Любая сравнительная таблица наглядно показывает взаимосвязь потребления электроэнергии от яркости свечения лампы. Диммер дает реальную возможность экономии, так как позволяет снизить интенсивность светового потока, к примеру в комнате, где в данный момент семья смотрит телевизор, или увеличить освещение во время приема гостей за столом.
Многие малыши боятся темноты, а престарелые люди плохо ориентируются при выключенном свете. И в том, и в другом случае пригодится опция диммирования. Но она должна присутствовать не в общем выключателе, а в схеме светодиодного электроприбора.
В период вечернего отдыха свет можно сделать мягче. Тогда как при необходимости выполнения какой-либо работы – увеличить освещение до требуемого максимума. Следует отметить, что некоторые модели светильников комплектуются дистанционным или автоматическим управлением, учитывающим временные промежутки или факт передвижения объекта в поле охвата специально устанавливаемого датчика.
Все ли светодиодные лампы диммируются?
Типичная история: вы покупаете светодиодные лампочки с нужным световым потоком, но после установки диммера осветительное устройство неожиданно тускнеет, и даже можно заметить легкое мерцание. «Этого не может быть», — говорите вы. От отчаяния вы начинаете пробовать другие лампы. Мерцание то прекращается, то снова начинается. Что же происходит?
Дело в том, что светодиодные лампы поддаются диммированию с трудом. И причин такой «неисправности» не одна. Многие светорегуляторы, предлагаемые на рынке, предназначены преимущественно для лампочек накаливания. А чтобы уменьшить яркость последних используются специальные технологии.
Возможно, причина и в том, что светорегулятор старый, слишком простой или чересчур современный. Напряжение сети (220 В) в наших домах колеблется от одной полярности к другой пятьдесят раз в секунду. Диммеры работают путем удаления фазовых сегментов, чтобы сократить питающее напряжение.
Для светодиодов, особенно с низким уровнем напряжения, светорегулятор может работать таким же образом с помощью отсечения фаз, но за счет уменьшения второй половины напряжения.
Светодиоды являются очень простыми управляемыми устройствами. Они работают при наличии постоянного тока, поступающего к ним на встроенный чип драйвера (электронной схемы). Изменение уровня потребляемого тока достигается за счёт того, что мощность светового потока можно плавно регулировать. Тем не менее, светодиодный диммер должен быть совместим с драйвером светодиодного устройства.
На официальных веб-сайтах производителей можно найти публикации о совместимости светотехнических элементов. Стоит отметить, что светорегулятор – это не единственная составляющая. Для низковольтного светотехнического оборудования, трансформаторы также играют большую роль.
Различные комбинации подключений могут влиять на работоспособность светодиодов. Лампа даже от авторитетного производителя, который утверждает практически идеальную совместимость с регулятором, в отдельных случаях может выдавать мерцание вместо освещения. Поэтому, безусловно, можно понять путаницу, которая на текущий момент существует.
Итак, что же стоит предпринять для возможности диммирования светодиодной лампы с регулируемой яркостью? Начинать следует, конечно, с самой лампы, диммера и их производителей. Вооружившись информацией, вы можете приобрести несколько светильников для тестирования. Надёжные производители, так же как и продавцы, должны иметь достойную политику возврата. Это на тот случай, если вам захочется вернуть неподходящую продукцию.
Опираясь на многочисленные факторы, пока можно сказать лишь о том, что тест на диммирование светодиодных ламп может окончиться с непредсказуемым результатом. Но будущее не беспросветно. Полупроводниковое освещение становится более доступным, полная совместимость диммеров, следовательно, уже «не за горами». При любых сомнениях, нужно не стесняться спрашивать. Большинство производителей ламп будут счастливы, чтобы проверить конкретную лампу с используемым светорегулятором.
Разновидности лампочек
В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.
Лампочки накаливания и галогенные лампы
Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.
Низковольтные галогенные лампочки
Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.
Люминесцентные лампы
Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.
Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.
Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.
Светодиодные лампочки
Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.
Особенности светодиодных источников света:
- стандартные цоколи E, G, MR;
- возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).
Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.
Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.
Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.
Существуют такие регуляторы с ШИМ:
- Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
- Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
- Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).
Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.
Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.
Разновидности
От того, каким способом осуществляется регулировка, зависят виды диммеров. Механические считаются самыми простыми устройствами. По типу исполнения выделяют следующие:
- Модульный, благодаря ему регулируется степень освещенности на лестничных клетках, в коридорах и у подъездов. Указанный тип устройств устанавливается внутри распределительного щитка, а сама регулировка ведется кнопочным или выключателем с одной клавишей.
- Моноблочный монтируется в качестве выключателя на фазе электрической цепи, которая идёт к осветительному прибору.
- Блочный устанавливается в паре с выключателем.
Как правило, в домах часто устанавливаются моноблочные устройства, различие между которыми определяется способом управления:
- Поворотный вариант с вращающейся ручкой. Положение ручки влияет на яркость лампы. В одном из крайних положений она не горит, при движении в противоположном направлении яркость усиливается.
- Клавишные модели своим внешним видом напоминают обычные выключатели с двумя клавишами. Одна из них отвечает за включение/отключения лампы, другая при удержании в том или ином положении позволяет регулировать мощность освещения.
- Поворотно-нажимной диммер аналогичен в плане работы поворотной модели, однако доля включения лампы ручка устройства слегка утапливается.
Торговый дом АлексСтрой
Розетка с USB: инструкция по подключению и настройке. Обзор лучших производителей юсб розеток для дома
Штепсельная розетка: все разновидности и их характеристики. Инструкция правильной и быстрой установки штепсельной розетки своими руками

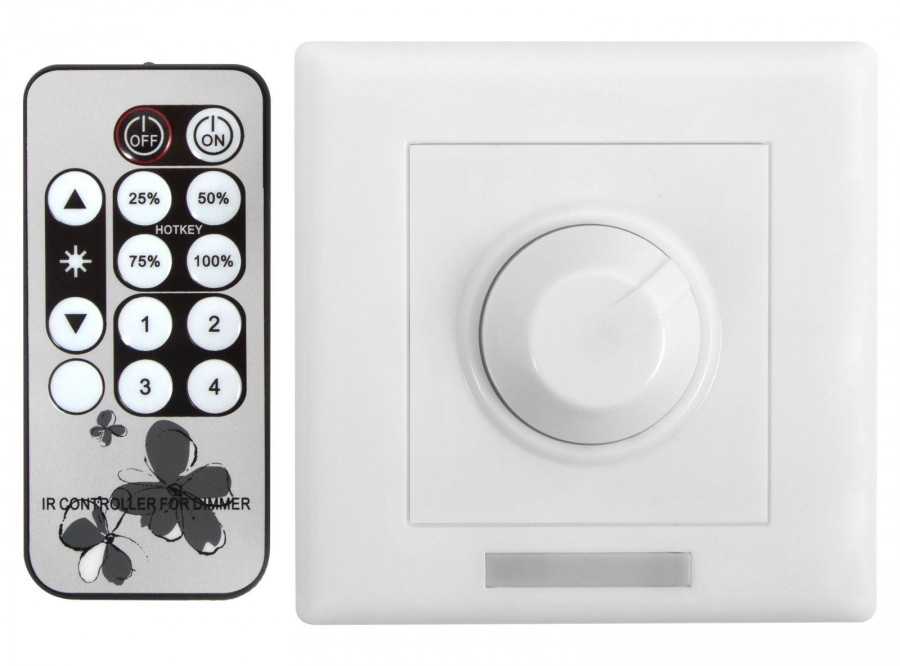

Одними из самых удобных по праву считаются регуляторы с дистанционным управлением. Пульт дает возможность изменения практически из любой точки дома или квартиры. Акустические модели оказываются достоянием так называемых «умных домов». Голосовые команды, хлопки в ладоши оказываются приятным решением вопроса о контроле над осветительными приборами.
Еще один удобный вариант – подключить выключатель с диммером. Сделать это целесообразней в спальной комнате. Включать и выключать освещение можно будет при помощи обычного выключателя около входа в комнату, а возле кровати разместиться диммер, который позволит регулировать степень яркости в зависимости от пожелания и не вставая с постели. Фаза через выключатель идет к диммеру, а уже от него подается к осветительному прибору.
Какой диммер лучше выбрать
На выбор диммера влияют такие факторы, как технические параметры устройства, дизайн интерьера, личные вкусовые предпочтения хозяина квартиры, а также его финансовые возможности. Если вы не готовы переплачивать, приобретите механический диммер с колесиком, кнопкой или сенсорным управлением. Если предпочитаете комфорт и удобство, то ваш выбор – светорегулятор с дистанционным управлением. Если же вы никогда не расстаётесь со смартфоном, выберите диммер с управлением через Wi-Fi.
Обзор популярных производителей
В любом случае, нужно выбирать приборы от известных производителей, предлагающих полный комплекс электрооборудования. К таким производителям относятся компании Makel, Schneider, Legrand.
Makel
Турецкий производитель Макел изготавливает диммеры в двух вариантах:
- Механические (поворотные) – управление производится при помощи большой ручки-кнопки;
- Сенсорные – включаются от прикосновения к верхней или нижней части клавиши.
Некоторыми моделями диммеров Makel также можно управлять дистанционно при помощи инфракрасного приёмника.
Диммеры Макел выпускаются в широкой цветовой гамме и имеют различную мощность
Светорегуляторы Макел выпускаются в широкой цветовой гамме и имеют различную мощность. Плавная регулировка и предельная простота в управлении делают использование данных устройств максимально комфортным.
Schneider
Компания Шнайдер Электрик является знаменитым производителем электроустановочных приборов. Диммеры данной марки представлены в нескольких линейках и выполнены в семи цветовых решениях. Все они отличаются элегантным дизайном. Использование качественных, проверенных материалов обеспечивает длительный срок службы электроустройств. Диммеры Schneider имеют защиту от перегрева, перегрузки и короткого замыкания.
Диммеры Schneider отличаются элегантным дизайном
Наличие специальных направляющих и монтажных лапок позволяет легко и быстро устанавливать устройства. Производитель дает 18-месячную гарантию на свою продукцию. Компания постоянно разрабатывает новые и улучшает выпускаемые приборы. В линейке электроустановочных приборов Шнайдер присутствуют как эксклюзивные, таки бюджетные модели.
Legrand
Фирма Легранд выпускает электроустановочные приборы, созданные на базе инновационных технологий и соответствующие европейским нормативам качества, а также государственным стандартам РФ. Диммеры этой марки отличаются следующими преимуществами:
- лёгкостью в установке;
- бесперебойной работой;
- надёжностью;
- безупречным внешним видом.
Компания Легранд выпускает электроустановочные приборы, созданные на базе передовых технологий
Диммеры Legrand представлены в молочно-белом, кремовом и алюминиевом цветовом решении. Приобрести данные приборы возможно в специализированных online магазинах или непосредственно на интернет-сайте производителя.
Европейские бренды стоят дороже, китайские – дешевле. Но сертифицированная китайская продукция также имеет неплохое качество. Чтобы не нарваться на подделки, не следует покупать электроустановочные устройства на рынках и в случайных торговых точках.
Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции
Принцип работы диммера переменного тока поможет понять график преобразования им обычной синусоиды напряжения, представленный для трех случаев подключения мощности: 85, 50 и 15% от величины начального сигнала.
Пунктирной линией синего цвета я показал форму нормальной синусоиды, которую разделил на участки:
- Синего цвета, обозначающую паузы в подаче электрической энергии на подключенную нагрузку.
- Красные, символизирующие время протекания переменного тока.
Представленный график работы диммера помогает понять, что чем короче время подачи напряжения или длиннее пауза, тем меньше выходная мощность светорегулятора. Это значит, что лампочка Ильича будет вырабатывать пониженный световой поток не одинаково.
Здесь используется тот принцип, что нить накаливания в разогретом состоянии обладает высокой инерционностью: ее свечение от чередующихся отключений и включений рабочих токов нашим глазом воспринимается как равномерное.
Типичная схема простого диммера на тиристоре SCR , диодном мосту VD1-4, динисторе ZD, диоде, переменном резисторе и конденсаторе показана ниже.
Эта схема за счет задержки времени, формируемой током заряда конденсатора, отрезает переднюю часть фронта полусинусоиды. Она обозначается leading edge — отсечка переднего фронта.
Dimmer, использующий в своей конструкции подобное простое управление на тиристорах, широко используется для работы с лампами накаливания.
Его при промышленном изготовлении выполняют в пластмассовом корпусе, который встраивается в обычную коробку подрозетника вместо выключателя. Сзади модуля имеются клеммы для подключения проводов питания и отходящей схемы.
Спереди выполнена удобная рукоятка управления световым потоком лампы накаливания. Выбором ее положения настраивают требуемый уровень освещения.
Dimmer для управления светом ламп накаливания не сложно изготовить своими руками. Одну из доступных схем для повторения с маркировкой деталей показываю ниже.
Все детали можно спаять навесным монтажом или разместить на плате. Места они много не занимают, но в целях безопасности собранную конструкцию сразу помещайте в прочный диэлектрический корпус. На схеме присутствует опасное для человека напряжение 220 вольт.
При наладке схемы изолируйте открытые места подручными средствами: пластик, бумага, изолента.
Схемы подключения диммера для комфорта пользователей
Самый распространенный вариант, подходящий для всех типов светорегуляторов — это способ замены им штатного одиночного выключателя. Dimmer просто встраивают в подрозетник на его место.
Схемы подключения диммера из двух отдельных модулей для управления одним центральным светильником позволяют регулировать освещение из разных мест протяженного помещения, например, гостиной, коридора.
Вариант подключения диммера через выключатель позволяет включать освещение на входе в кабинет, а регулировать степень освещения непосредственно на рабочем месте с учетом местных условий. Схема не сложная, удобна для применения в служебных помещениях.
Обыкновенный выключатель можно заменить на два проходных для длинных помещений. Их размещают на противоположных концах (вход и выход), а диммер располагают непосредственно на рабочем месте.
Полезные советы для эксплуатации
Для экономии электроэнергии при пользовании лапами накаливания регулятор выставляют на работу с минимальной мощностью. Тогда ожидаемый эффект сбережения достигнет 15%.
Полупроводниковые компоненты не любят повышения температуры. Им вреден нагрев выше 30 градусов. Если отсутствует возможность отвода тепла с них, то Dimmer лучше отключить — вывести из работы.
При ремонте электронного модуля в сервисном центре соглашайтесь на замену штатного симистора более мощной моделью. В результате получите Dimmer повышенной надежности.
