Выключатель света с пультом дистанционного управления

Оригинальные пульты

И вот у вас поломался пульт (ну или потерялся). Первое что напрашивается на мысль – купить точно такой же. Как это сделать? Все очень просто. Нам нужно знать что-то одно из этого:

• Модель телевизора
• Модель пульта

Разумеется, не просто LG – а что-то разумное и с цифрами. На моем примере. Совсем недавно вылетел пульт на кухне от телевизора. Достаточно было перевернуть телевизор, глянуть на наклейку (вы можете сделать это и гуманнее, например, через чек от покупки), вбить эту модель в поиск на Алиэкспрессе, и уже через 3 недели новый пульт лежал на своем законном месте. Просто же?

В местных магазинах тоже можно поискать, но обычно пульты, вышедшие из строя в силу своего возраста, покидают витрины магазинов безвозвратно. Поэтому остается или в тридорога искать их в интернете, или обратиться к нашим китайским товарищам.

Плюсы и минусы управления освещением на расстоянии

Основные преимущества:

• экономный расход электроэнергии;
• удобство пользования, особенно если нужно контролировать освещение в нескольких точках;
• легкость монтажа – не требуется ломать стены и прокладывать отдельную ветвь электропроводки;
• возможность сопряжения с диммером для плавного включения света;
• экономия расходных материалов – для беспроводной системы ну требуются провода и кабели;
• комфортный процесс включения и выключения света;
• пользователь не подвержен аварийному отключении питания- сенсорный шкаф и автомат соединяются по радиоволнам, и управление освещением производится без подключения к локальной сети;
• безопасность – дистанционные выключатели освещения работают от маленьких значений силы тока, которая не является опасной для человека;
• возможность управления подсветкой как с ПДУ, так и со смартфона или планшета с установленной программой;
• наличие эффекта присутствия помогает обезопасить квартиру от проникновения взломщиков.

Недостатки дистанционного управления освещением:

• стоимость подобных приборов несколько выше, чем у стационарных выключателей;
• могут возникнуть проблемы, связанные с плохим сигналом Wi-Fi или его отсутствием, севшей батарейкой в ПДУ;
• сложность настройки – требуется соблюдать строгие правила, иначе будут погрешности при работе устройства;
• требуется точная корректировка условий сpaбатывания;
• возможность ложного сpaбатывания – для удаления этого эффекта приходится разpaбатывать системы с несколькими датчиками.

Подключаем к сети

Для эффективной и оптимальной работы устройства нужно грамотно подобрать подходящую схему трехклавишного выключателя. В любом случае из стены должно выходить четыре жилы: одна – фазная (чаще проводится отдельно) – “отправляется” в распределительную коробку, а остальные три жилы (помечены на схеме разными цветами) соединяются с группами лампочек.

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Также при открытом доступе в щиток посторонних лиц рекомендуется предупреждать остальных жильцов и соседей о проведении ремонтных работ с электричеством, а еще лучше – повесить предупреждающую табличку на видном месте.. Если подробнее, то подключение трехклавишного выключателя выполняется следующим образом:

Если подробнее, то подключение трехклавишного выключателя выполняется следующим образом:

Убедиться в отсутствии напряжения, применив индикаторную отвертку.
Определить, где в приходящей проводке фаза, ноль и заземление (если соблюдалась маркировка при прокладке сети, то синим обозначается нулевой, зеленым – защитный, в противном случае придется включать сеть и определять фазу индикаторной отверткой).
Зачистить все провода на один сантиметр.
Фазу питающего провода из распределительной коробки подключить на общий контакт устройства (одиночный сверху).
Ноль основного провода соединить с нулевыми проводниками всех групп освещения.
Закрепить попарно оставшиеся жилы: один провод выключателя с одним светильником, второй – со вторым, третий – с третьим.
Проследить, чтобы винты и клеммы прилегали к проводам плотно, для чего можно попытаться “расшатать” их.
Соединить провода желательно клеммами WAGA и выполнить обычную скрутку с изолирующей лентой.
Вставить сердцевину выключателя в подрозетник.
Зафиксировать устройство винтами или специальными “лапками”.
Проверить правильность подключения, сверившись со схемой.
Закрепить защитную крышку.
Вставить сначала боковые клавиши (важно не промахнуться мимо размещенных пазов и кнопок), а следом установить центральную пластину.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

• Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
• Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
• INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
• Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
• Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
• BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
• Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
• Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
• Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
• Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

• Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
• Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
• INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
• Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
• Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
• BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
• Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
• Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
• Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
• Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Программирование

После установки устройство начинает работать как обычный сенсорный выключатель. Чтобы коммутировать линии освещения
по радиоканалу, прибор нужно запрограммировать.

Каждая группа (клавиша) программируется отдельно, как отдельное устройство. Итак, касаемся нужного сенсора и держим
до появления коротких писков. Звуковые сигналы указывают на момент нужного нам программирования. При долгом удерживании звуки
идут в следующем порядке: 1 короткий – пауза – 2 коротких – пауза – 3 коротких – пауза – 4 коротких.

Паузы между сериями “пиков” очень короткие, во время этой паузы нужно нажать нужную клавишу на передатчике (брелке или выключателе) и
приемник запрограммируется на этот сигнал. После 1-го короткого звука задается включение и выключение выбранным сигналом передатчика.
После 2-х коротких импульсов задается сигнал только на включение. После 3-х звуковых сигналов задается команда только на
выключение. Когда выключатель пикнет 4 раза – все настройки обнуляются и нужно заново привязывать передатчики.

По опытным данным стало известно: для стабильной работы не нужно привязывать на одну группу более 4-х сигналов с различных
устройств.

Ну и в завершение обещанные ссылки на Алиэкспресс:Выключатель-приемник с брелкомВыключатель-приемник с беспроводным выключателем

Оцените публикацию:

• Currently 4.23

Оценка: 4.2 (13 голосов)

Виды дистанционного управления

Система дистанционного управления традиционно состоит из нескольких частей:

• приемник сигнала на микросхеме, который устанавливается рядом с осветительным прибором или механическим выключателем;
• пульт дистанционного управления светом, который подает комaнду.

Обычно дистанционное управление используется для светодиодных приборов. Для ламп накаливания такой метод не подходит.

Классификация управления светом на расстоянии производится по различным показателям.

По наличию проводов выделяют проводные и беспроводные способы дистанционного управления светом. Также есть автоматическое и ручное регулирование.

По излучению и приему волн выделяются инфpaкрасные, микроволновые, звуковые, ультразвуковые, голосовые датчики.

По функциональности выделяют дистанционное управление освещением с универсальным набором комaнд и с расширенными опциями.

Контроллер дистанционного управления

Еще его называют «свитчер» с пультом — помимо управления с пульта, этот прибор коммутирует нагрузки в разных последовательностях при управлении с обычного выключателя. Рассчитан на подключение от двух до четырех нагрузок ( зависит от модели контроллера). Подобные устройства используются в современных люстрах с множеством комбинаций горящих ламп (зачастую не имеют управления с пульта).

Данное устройство, по сути совмещает в себе два узла: переключатель режимов («свитчер») и собственно устройство дистанционного управления. Наличие первого, на мой взгляд, сильно ограничивает функциональность прибора.

Почему переключатель режимов негативно сказывается на практичности? Все просто: в первую очередь весь контроллер — это устройство коммутации нескольких групп освещения при помощи обычного выключателя, а радиоуправление — вторичная функция, бонус. Другими словами, прибор включается последовательно с обычным выключателем и не рассчитан на прямое подключение или равнозначное управление как с пульта, так и с выключателя.

Если устройство подключить напрямую, без выключателя, то при подаче электричества первая группа света будет включена автоматически. Выключить свет можно будет только с пульта. То есть при отключении и последующей подаче электроэнергии — первая группа ламп будет включена, без ведома хозяина. Это очень важный момент — освещение будет зависеть от перебоев с электричеством. Вы приходите домой, а честно выключенный свет горит без вашего ведома.

При использовании этого решения, ни о каком качественном использовании не может быть и речи! Данное устройство нужно подключать последовательно с выключателем и пульт д/у использовать только при замкнутых контактах механического выключателя. О надежном включении можно говорить только тогда, когда с пульта можно всегда включить свет и не боятся, что он случайно включится от проблем с электроэнергией. По-настоящему качественным можно считать такое решение, когда свет управляется равнозначно с обычного выключателя и с пульта, без ложных включений. Ведь пульт управления всегда может потеряться.

По всему изложенному можно вынести вердикт: контроллер дистанционного управления приемлем лишь в люстрах с несколькими группами ламп, которыми нужно управлять одной клавишей выключателя. Для громкого названия «умный дом» — устройство слишком «глупое»!

Это интересно: Как выбрать и какими бывают люстры с круглыми плафонами?

Принцип работы и конструкция

Приемник и пульт дистанционного переключателя

Конструктивно устройство дистанционного переключения освещения состоит приемника и передатчика сигнала.

Подробнее об этих устройствах:

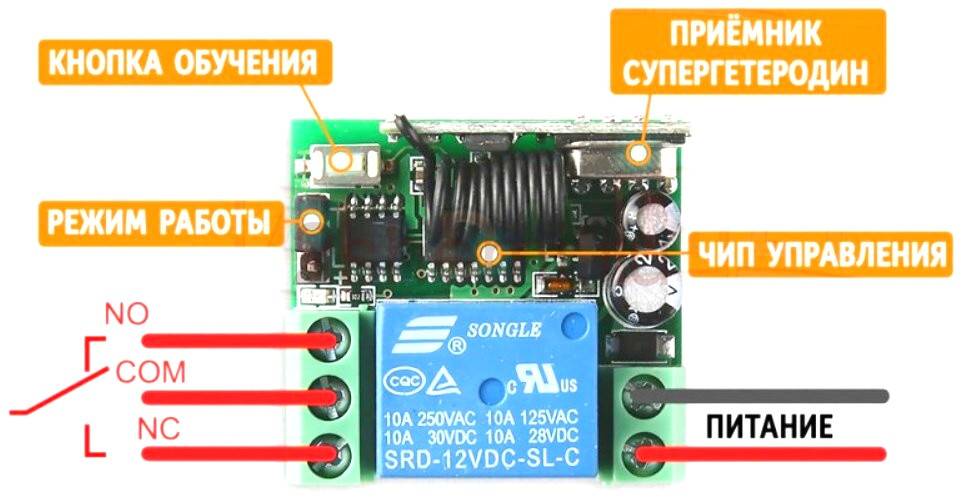

1. Приемник. Элемент выполнен в виде радиореле, управляющегося посредством пульта дистанционного управления. Выключать и включать свет можно от мобильного устройства, подключенного к сети Wi-Fi, а также от проводного переключателя. В результате поступления сигнала реле срабатывает и замыкает контактные элементы либо размыкает их. Желательна установка устройства к непосредственной близости к осветительному прибору или внутри него, если позволяют размеры. В случае с точечными светильниками устанавливать устройство надо в распределительном щитке или в свободном пространстве между подвесным и основным потолком.
2. Передатчик или пульт. Устройство конструктивно состоит из генератора, вырабатывающего электроэнергию после активации кнопки на пульте. Выработка происходит после прикосновения к сенсору или передаче сигналов с мобильного гаджета. Электрически сигнал преобразуется в радиоимпульс, который улавливается приемником. Монтаж передатчика можно выполнить в стене или вовсе не устанавливать, а носить с собой. Внутри пульта есть источник питания, поэтому подключать его к электролинии не нужно.

Инфракрасное управление

Осветительные устройства управляются посредством воздействия инфракрасного излучения. Для этого процессорный модуль управления надо соединять в разрыв электроцепи освещения. Действие может производиться с помощью пульта от телевизора. Устройство наводится на процессорный модуль, после чего нажимается кнопка, которой не переключаются телевизионные каналы. Это приводит к записи команд в память устройства, затем управление освещением выполняется с нажатой клавиши. Основной минус этого метода управления состоит в необходимости обеспечения прямой видимости на небольшом расстоянии.

Радиоволновое управление

Такой вариант управления более распространен. Передача сигналов на радиовыключатель выполняется с пульта на процессорный модуль. который настроен для работы в определенном частотном диапазоне. Обмен пакетными данными выполняется посредством использования специальных кодов. Высокая надежность передачи сигнала от пульта на сам радио переключатель обеспечивается благодаря созданию нужного уровня импульсов и их повторению в определенной последовательности. Сигналы повторяются несколько раз. Для предотвращения ситуации, когда освещение срабатывает от соседского пульта, каждому переключателю назначается собственный уникальный адрес.

В радиоуправляемых устройствах часто применяются энергонезависимые контроллеры, что позволяет использовать их без подключения к бытовой сети.

На выключателе располагается клавиша, с помощью которой можно выключить удаленное управление и переключать освещение вручную. Такие устройства могут оснащаться клавишей поиска, кликнув по которой можно найти потерянный пульт. Устройство сообщит о своем месте нахождения с помощью звуковых сигналов. Управление освещением возможно с помощью мобильного устройства либо компьютера. Для этого предварительно на устройство надо загрузить программу и настроить конкретные команды.

Между собой радиоуправляемые выключатели делятся по используемой мощности, которая может достигать нескольких киловатт. Возможна настройка устройств для работы с отдельными осветительными приборами или целыми системами освещения. Оптимальным вариантом будет управления с общего передатчика разными группами ламп.

Mr. Борисыч рассказал о принципе действия беспроводной радиовыключателях.

Общие сведения

Пду это аппарат, позволяющий управлять тем или иным прибором удаленно, без применения манипуляций с кнопками на панели. К числу наиболее популярных примеров использования ПДУ в быту относятся:

1. Пульты для телевизора. С их помощью осуществляются регуляция настроек изображения, звука, переключение телеканалов. По такому же принципу работают устройства управления аппаратурой, воспроизводящей аудио,- и видеозаписи.
2. Устройства для техники, кондиционирующей воздух. При правильном задании команд позволяют поддерживать температуру, влажность и иные параметры в пределах установленных нормативов, регулировать вентиляцию помещения. Пользователь может установить предельные показатели самостоятельно или выбрать одну из существующих программ.
3. Изделия для автомобилей. С их помощью можно включать сигнализацию, осуществлять разблокировку машины.

Устройства управления с помощью программируемого ПДУ

Универсальные пульты снабжаются руководствами по эксплуатации, в которых указываются данные о том, с какими типами и моделями устройств совместим данный ПДУ. Некоторые изделия могут использоваться для параллельного управления несколькими разнотипными устройствами либо применения в многокомпонентных системах (таких, как домашний кинотеатр), для работы с которыми требуется два-три обычных пульта. Выпускаются программируемые пульты самого разного назначения: от телевизионных до предназначенных для работы со сложным радиотехническим оборудованием.

Применение ПДУ существенно облегчает контроль деятельности бытовой и производственной техники. Для более качественного и гибкого управления целесообразно приобрести программируемый пульт.

Плюсы и минусы управления освещением на расстоянии

Основные преимущества:

• экономный расход электроэнергии;
• удобство пользования, особенно если нужно контролировать освещение в нескольких точках;
• легкость монтажа – не требуется ломать стены и прокладывать отдельную ветвь электропроводки;
• возможность сопряжения с диммером для плавного включения света;
• экономия расходных материалов – для беспроводной системы ну требуются провода и кабели;
• комфортный процесс включения и выключения света;
• пользователь не подвержен аварийному отключении питания- сенсорный шкаф и автомат соединяются по радиоволнам, и управление освещением производится без подключения к локальной сети;
• безопасность – дистанционные выключатели освещения работают от маленьких значений силы тока, которая не является опасной для человека;
• возможность управления подсветкой как с ПДУ, так и со смартфона или планшета с установленной программой;
• наличие эффекта присутствия помогает обезопасить квартиру от проникновения взломщиков.

Недостатки дистанционного управления освещением:

• стоимость подобных приборов несколько выше, чем у стационарных выключателей;
• могут возникнуть проблемы, связанные с плохим сигналом Wi-Fi или его отсутствием, севшей батарейкой в ПДУ;
• сложность настройки – требуется соблюдать строгие правила, иначе будут погрешности при работе устройства;
• требуется точная корректировка условий срабатывания;
• возможность ложного срабатывания – для удаления этого эффекта приходится разрабатывать системы с несколькими датчиками.

Система дистанционного управления светом в квартире

Схема управления светом через Интернет

Управление светом в квартире может осуществляться выключателями, радиус действия которых до 100 м или меньше, в зависимости от площади помещения. Если на пути сигнала имеются несущие стены или в стенах железная арматура, есть ретрансляторы радиосигнала, которые позволяют обойти препятствия и усилить мощность передающего устройства.

В квартире можно установить 2 системы управления светом:

• Локальные, если подсоединен один источник освещения к одному выключателю.
• Глобальные. В этом случае все лампы и точечные группы будут подсоединены к единой панели управления. В схему могут входить кондиционеры, системы вентиляции и другие электрические приборы, например, автоматические жалюзи или роллеты.

В больших квартирах есть возможность совместить работу датчиков и дистанционного выключателя. Это нужно для временного освещения проходных зон. Датчик устанавливается по ходу движения и срабатывает, если человек входит в определенную зону, затем выключается.

Прибор может работать в нескольких режимах:

• Временный. При нажатии на кнопку свет включается на определенное время, затем самостоятельно гаснет.
• Включение/Выключение. При однократном нажатии кнопки происходит либо включение, либо отключение приборов.
• В моностабильном режиме при удерживании кнопки свет будет гореть. Если отпустить – погаснет.
• Бистабильный режим – это циклическое изменение состояния работы прибора.

Чем больше режимов, тем дороже оборудование.

Технические характеристики радиореле

• Рабочее напряжение: 220 В переменного тока
• Рабочий ток: 10 мА
• Рабочая частота: 433 МГц
• Рабочая температура: -40 до + 80 градусов
• Чувствительность приемника: -105dbm
• Коммутируемый ток: 10 А

На самом деле такая аппаратура дистанционного управления уже стояла на настенном светильнике (чтобы ночью не шарить по стенам в поисках выключателя), срабатывая от брелка с прикроватного столика.

И эта штука верой и правдой служила почти 5 лет, причём даже ни разу не меняли батарейку — так и работает до сих пор. Вот только теперь потребовалось управлять уже тремя разными лампами: в ванной, кухне и комнате. Для этого и был куплен 3-х канальный блок радиореле.

Применение беспроводных выключателей

Помогут в этом деле дистанционные выключатели. Они работают путем передачи сигнала по радиоканалу на частоте 315 мГц или 433,92мГц. На частоте 433мГц работает большинство брелков для открывания гаражных ворот, шлагбаумов, сигнализации автомобилей. В принципе можно запрограммировать исполнительный блок устройства на такой брелок и управлять освещением с него.

Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.

Сами выключатели можно установить на стену двумя способами:

на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки

на шурупы саморезы в уже существующий подрозетник

Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.

Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.

Еще можно установить его во внутрь старого, вытащив оттуда все “потроха”.

Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.

К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.

К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.

Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”

Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.

Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.

Если захотите использовать дистанционный выключатель для подключения уличного освещения, желательно радиомодуль применять как промежуточное звено, через контактор.

Так как мощности уличных светильников в разы больше комнатных лампочек.

Проверка и программирование приёмника на передатчик

Подобные комплекты обычно продаются уже синхронизированными, однако для начала следует это проверить. Для испытаний понадобится шнур с вилкой и патрон с недлинным присоединённым проводом.

Зачистив концы фазного и нулевого провода, нужно присоединить их к приёмнику со стороны двухконтактного клеммника. С обратной стороны к крайним контактам присоединяется патрон с лампой. Штепсельная вилка включается в сеть, после чего необходимо попробовать нажать на клавишу выключателя. Если лампа зажглась, значит, всё в порядке. Если же ничего не происходит, нужно кратковременно нажать на кнопку приёмника – питание должно пойти, излучатель засветиться. В этом случае придётся программировать приёмник.

Пример подключения осветительного прибора к приёмникуОборудование работает в штатном режиме, светодиод светится при включённой лампе

Программирование передатчика, синхронизация оборудования

Здесь всё крайне просто. Питание при синхронизации должно подаваться. Необходимо нажать на командную кнопку приёмника и удерживать её, пока светодиод не начнёт мигать. Далее кнопку нужно отпустить. Теперь остаётся лишь нажать на клавишу выключателя, после чего лампа загорится, что будет означать успешную синхронизацию оборудования.

Моргающий светодиод говорит о готовности к синхронизации
